Da kan du for eksempel starte med å lage deg en krets for å detektere de forskjellige spenningsnivåene. Om du googler kretsene TL490C, LM3914 eller LM3915, så finner du sikkert et eksempel du kan bruke. Når du har fin-tunet kretsen slik at for eksempel LED3 lyser med 5V og LED7 lyser med 10 Volt, så kan du erstatte LED3 og LED7 med optokoplere (noe alà LTV847 eller LTV-817C), og til slutt så kan du bruke utgangene fra optokoplerne til å styre en XOR-gate alà HCF4030BE el.l.



Litt diverse ymse linker som du muligens kan finne nytten av:

http://www.next.gr/meter-counter/meters/Ten-step-voltage-level-indicator-l12750.html

https://www.youtube.com/results?search_query=voltage-level-indicator

https://cecas.clemson.edu/cvel/auto/AuE835_Projects_2011/Krithivasan_project.html

https://www.eleccircuit.com/simple-voltage-indicator-by-led-and-zener-diode/

Endret av Professor Balthazar
  • Liker 1
Lenke til kommentar

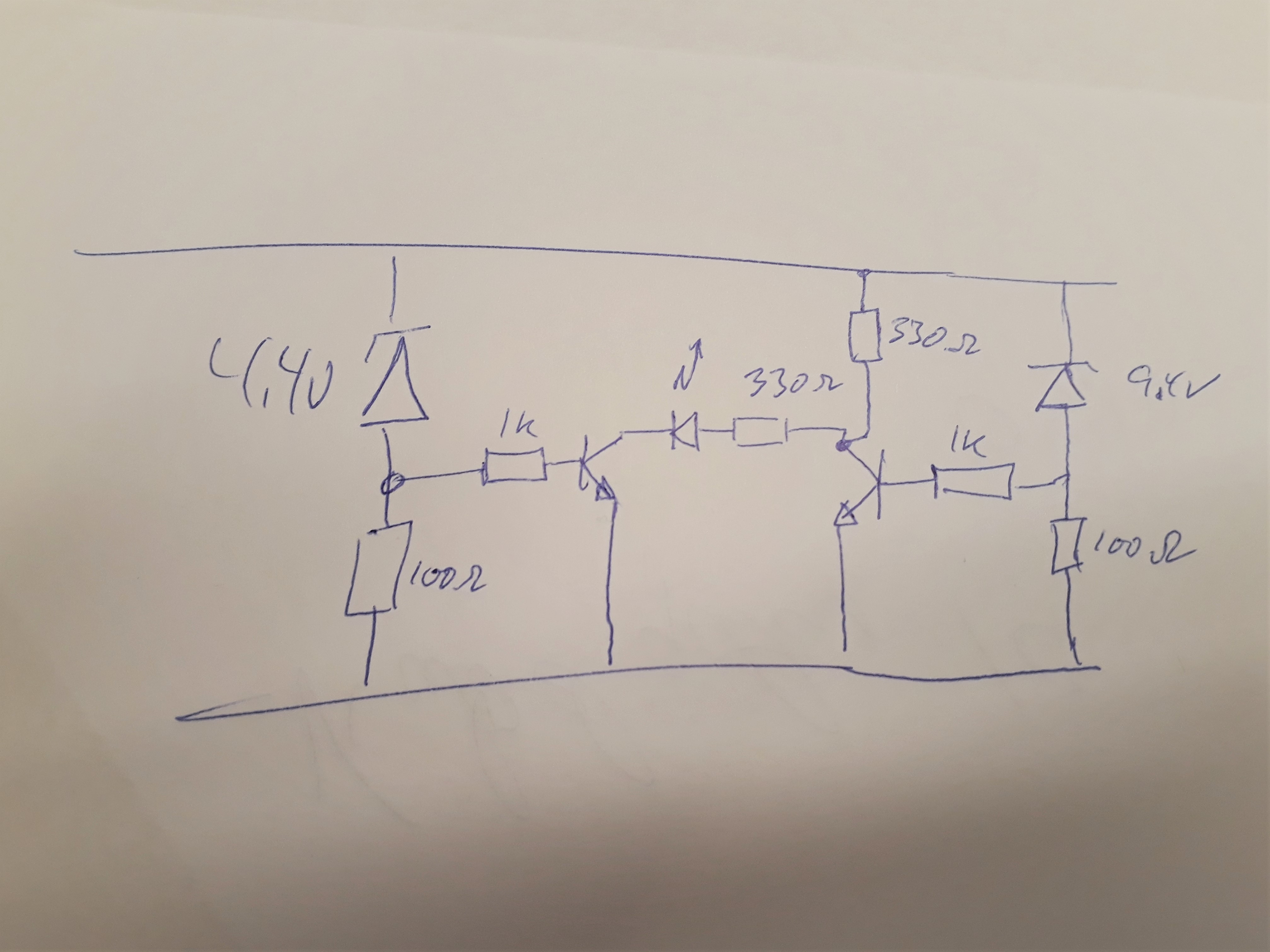

Da har jeg konstruert en transistorkrets for deg. Har beregnet bruk av transistor BC337 da den har høg hfe-verdi og nærmest fungerer som en bryter.



Under 5V:

Ingen av zenerdiode vil åpne for strøm > LED lyser ikke.



5-10V:

Zener 4,4 vil være åpen mens zener 9,4 vil være blokkert > LED LYSER.



10-15V:

Begge zenerdiodene vil være åpne og kollektorspenningen på begge transistorene vi være lav > LED lyser ikke.



Ser at 100 Ohms resistorene vil bli utsatt for en økende effekt når spenningen øker. Mulig du bør endre dem til 330-470 Ohm, eller bruke resistorer som tåler 1W (eller mer).



PS: Kretsen er ikke testet.



Hva er maks spenning som kretsen kan bli utsatt for?
