Trenger innputt - Koblingskjema/tegning - Vekselvender med to lyskilder.

[Behemian]

Hei igjen!

Jeg sitter og tukler litt med brytere og det som medfølger, og har en "problemstilling" som jeg ikke er helt sikker på om jeg har forstått riktig.

Oppgaven er som følger;

Tegn en krets der du bruker to lyskilder og en vekselvender.

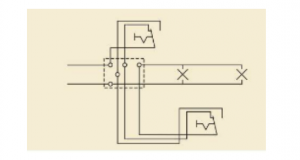

Jeg har alt gjort to lyskilder og to vekselvendere.



Men jeg klarer ikke helt se for meg hvordan dette blir med bare en bryter.
Blir det som om jeg skulle tatt bort den ene bryteren, og heller lagt "+" og "-" via et ekstra punkt i koblingsboksen, og bare droppe den ene bryteren fullstendig? Ser bare ikke helt hvordan dette skulle kunne være hensiktsmessig.

Kan noen av dere illustrere? Sitter litt fast som dere ser.

- B

Edit: Skrivefeil i forklaringen, Beklager det.

Endret 16. april 2018 av Behemian

[Behemian]

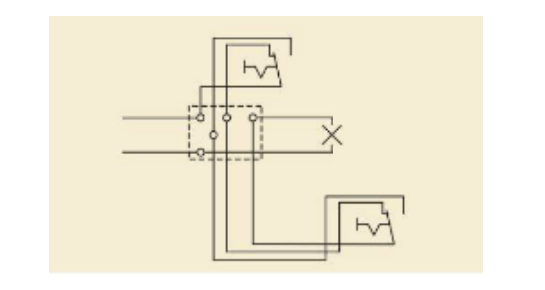

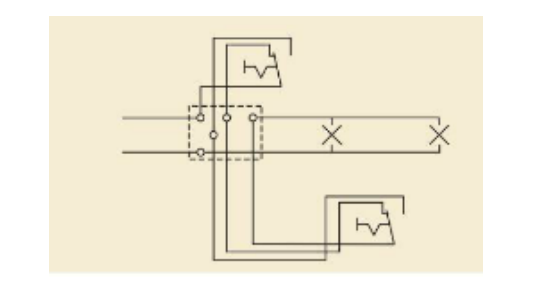

Dette er hva jeg kommer fram til, men pga min begrensede kunnskap med brytere av denne sorten (lysbrytere og den slags), så tar jeg ikke mitt eget ord for "god fisk". Pluss.. det ser bare ikke rett ut. Hvordan skal man liksom slå av lyset med denne innredningen her?



Edit:

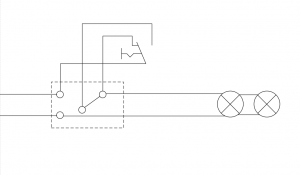

Kom fram til denne, men stoler fortsatt ikke på meg selv. Så innskudd blir tatt imot med stor takknemlighet!






- B

Endret 16. april 2018 av Behemian

[fokkeslasken]

Men jeg klarer ikke helt se for meg hvordan dette blir med bare en lyskilde.

[Behemian]



Men jeg klarer ikke helt se for meg hvordan dette blir med bare en lyskilde.




My bad. Ble en grov skrivefeil der. Mente å si; En lysbryter og to lyskilder.

[Salvesen.]

Hva er egentlig poenget, at du skal veksle mellom lysene? Synes oppgaven sier lite om forventet utfall.
