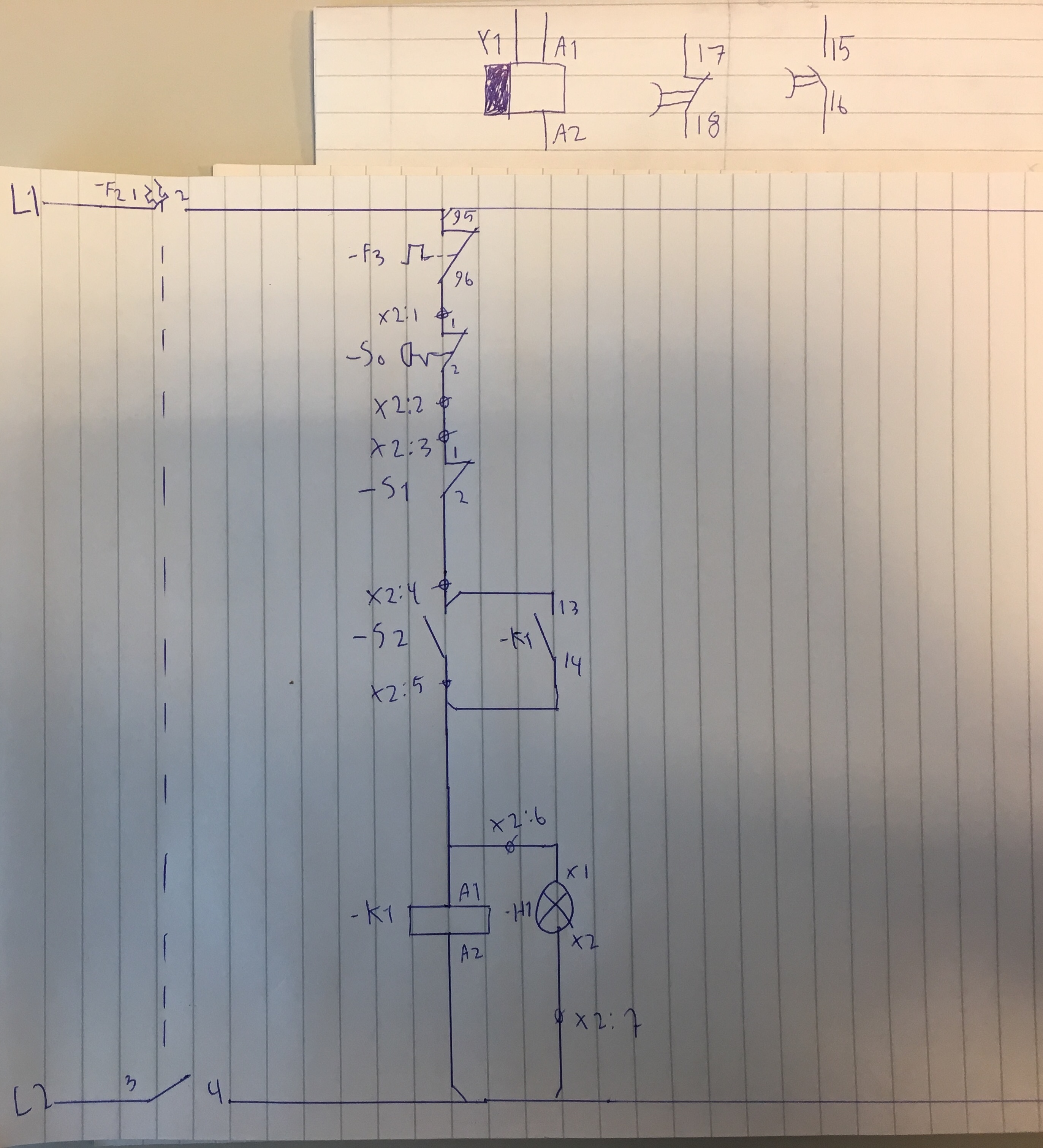

Mads2 Skrevet 25. januar 2018 Rapporter Del Skrevet 25. januar 2018 (endret) Trenger litt hjelp. Jeg holder på å tegne styrestrømskjema. Det er en direktestarter. Men det er forsinkelse, slik at vi må vente en viss tid før vi kan starte på nytt. Altså vi trykker på start, så skal den gå med en gang. Når vi trykker på stopp, stopper også motoren med en gang. Men, vi må altså vente litt før vi kan trykke igjen. Har tegnet (i vedlegg), men er sikker på vi skal bruke komponentene over tegningen, men vet bare ikke hvor.. Hvis noen vet, ville det vært supert Endret 25. januar 2018 av Mads2 Lenke til kommentar
PROuser Skrevet 25. januar 2018 Rapporter Del Skrevet 25. januar 2018 Hvilket vedlegg? 1 Lenke til kommentar
Mads2 Skrevet 25. januar 2018 Forfatter Rapporter Del Skrevet 25. januar 2018 Hvilket vedlegg? Godt obersvert, må ha glemt å opplaste vedlegget Lenke til kommentar
PROuser Skrevet 25. januar 2018 Rapporter Del Skrevet 25. januar 2018 (endret) Releet til venstre oppe får stå paralelt ved K1, og a1, skal ha strøm fra L1 mens Y1 og A2 ligger paralelt på kontaktor k1 I midten symbolet skal etter mellom S1 og S2 Den siste trenger du ikke. Endret 25. januar 2018 av PROuser Lenke til kommentar

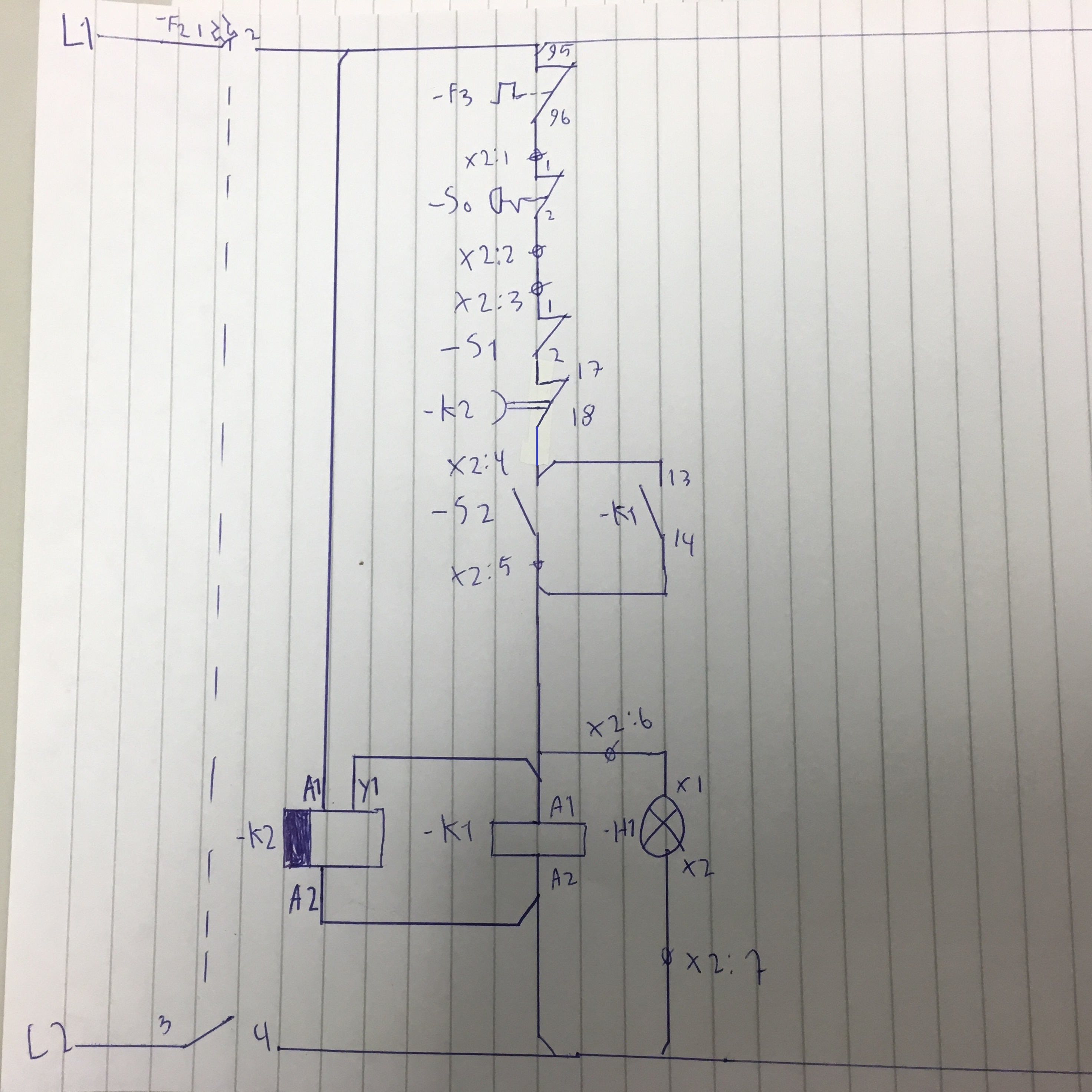

Mads2 Skrevet 25. januar 2018 Forfatter Rapporter Del Skrevet 25. januar 2018 (endret) Releet til venstre oppe får stå paralelt ved K1, og a1, skal ha strøm fra L1 mens Y1 og A2 ligger paralelt på kontaktor k1 I midten symbolet skal etter mellom S1 og S2 Den siste trenger du ikke. Ah, takk! Så antar det er slik: Endret 25. januar 2018 av Mads2 Lenke til kommentar
PROuser Skrevet 25. januar 2018 Rapporter Del Skrevet 25. januar 2018 Jepp, vil tro det skal fungere. Lenke til kommentar
Mads2 Skrevet 25. januar 2018 Forfatter Rapporter Del Skrevet 25. januar 2018 Jepp, vil tro det skal fungere. Du trenger ikke svare altså, men evt hvis jeg skal plassere lamper som - lyser klar til start - nødstopp aktivert - spenning til stede Du vet ikke tilfeldigvis det også? Lenke til kommentar
PROuser Skrevet 25. januar 2018 Rapporter Del Skrevet 25. januar 2018 Lyser klar til start kobles inn over S2 og nede på L2 Nødstopp aktivert kobles på L2 og S0.4 Deretter, S0.3 til L1 (Er et ekstra kontaktsett som monteres bak på nødstopp) Spenning til stede er mellom L1 og L2. I noen anlegg krever de egne sikringer på alle lysene, for å minske faren for stopp hvis lyset kortslutter ved feil.. 1 Lenke til kommentar

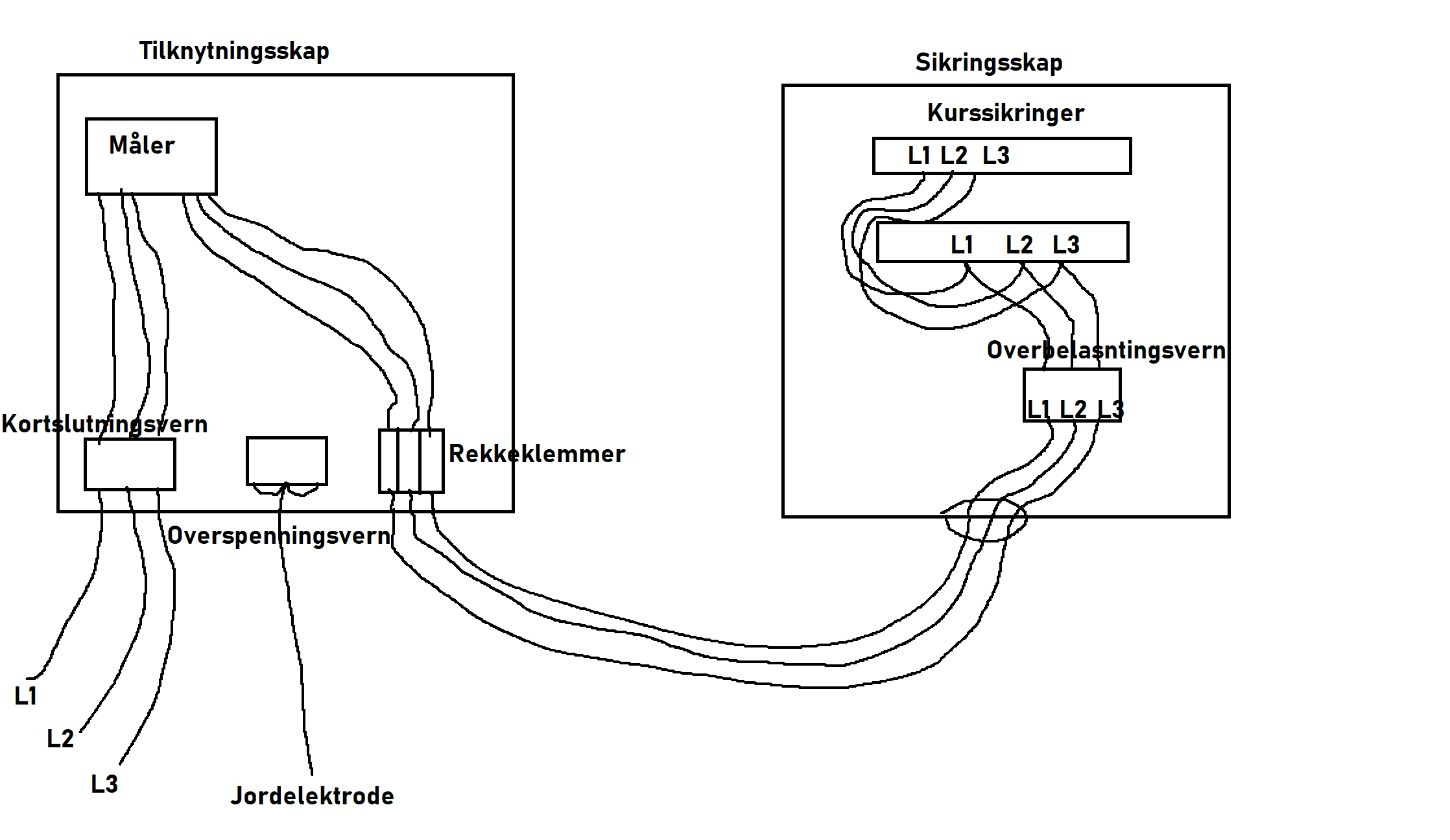

Mads2 Skrevet 30. januar 2018 Forfatter Rapporter Del Skrevet 30. januar 2018 Lyser klar til start kobles inn over S2 og nede på L2 Nødstopp aktivert kobles på L2 og S0.4 Deretter, S0.3 til L1 (Er et ekstra kontaktsett som monteres bak på nødstopp) Spenning til stede er mellom L1 og L2. I noen anlegg krever de egne sikringer på alle lysene, for å minske faren for stopp hvis lyset kortslutter ved feil.. Ok takk Forresten, er mulig at du ikke vet dette, men det handler om tilknytningsskap. Nå skal vel kortslutningsvern, måler, overspenningsvern blant annet være i tilknytningsskap. Men hvordan skal koblingen være på tegningen min? Aner egentlig ikke.. Håper resten er rett Lenke til kommentar
