Hvordan fungerer elektroniske timere (relé)?

[Mads2]

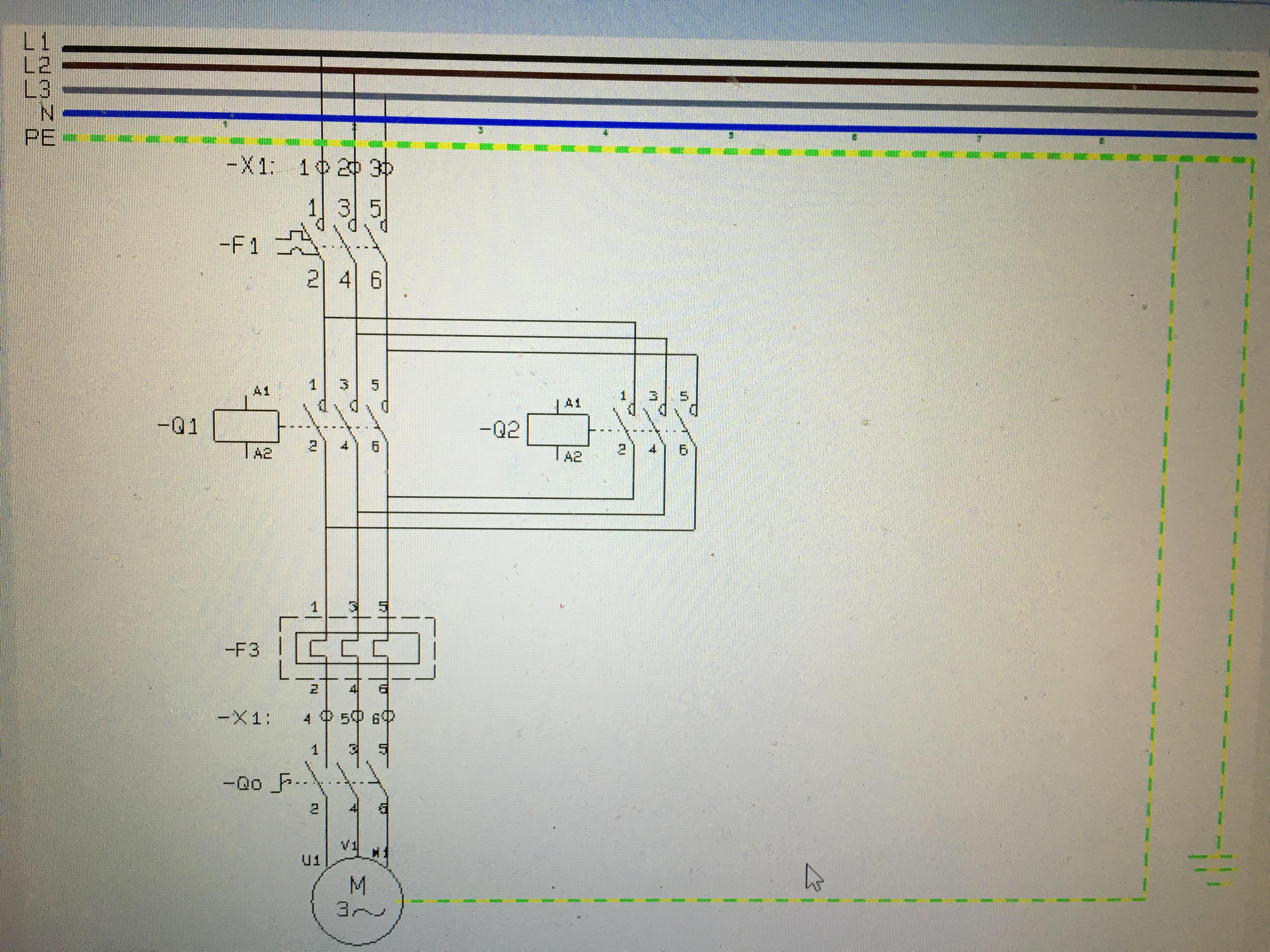

Jeg har tegnet og koblet en automasjonkrets, en dreieretningsvender. Men blir feil. Når jeg trykker på start på den ene knappen, går det fint. Men når jeg skal starte den i motsatt retning, skjer det ingenting. Mistenker at reléene er feiljustert.



Etter jeg har trykt på stopp og motoren har gått av, mskal vi egentlig vente i 15s før vi kan starte igjen. Hadde vært supert hvis noen vet noe (f eks om hvordan man innstiller relét korrekt eller om styrestrømskjemaet er feil) bare noe hadde hjulpet

Endret 23. januar 2018 av Mads2

[Puke Nukem]

Skal stopptiden være kun når du bytter dreieretning?

[Mads2]

Nei egentlig ikke. Det er to startknapper, og når jeg trykker hvilken som helst, skal motoren gå med en gang. Men når jeg trykker på stoppknappen, skal motoren stoppe med en gang, men, releene gjøre at vi ikke kan trykke på noen av de to knappene etter 15s

[Puke Nukem]

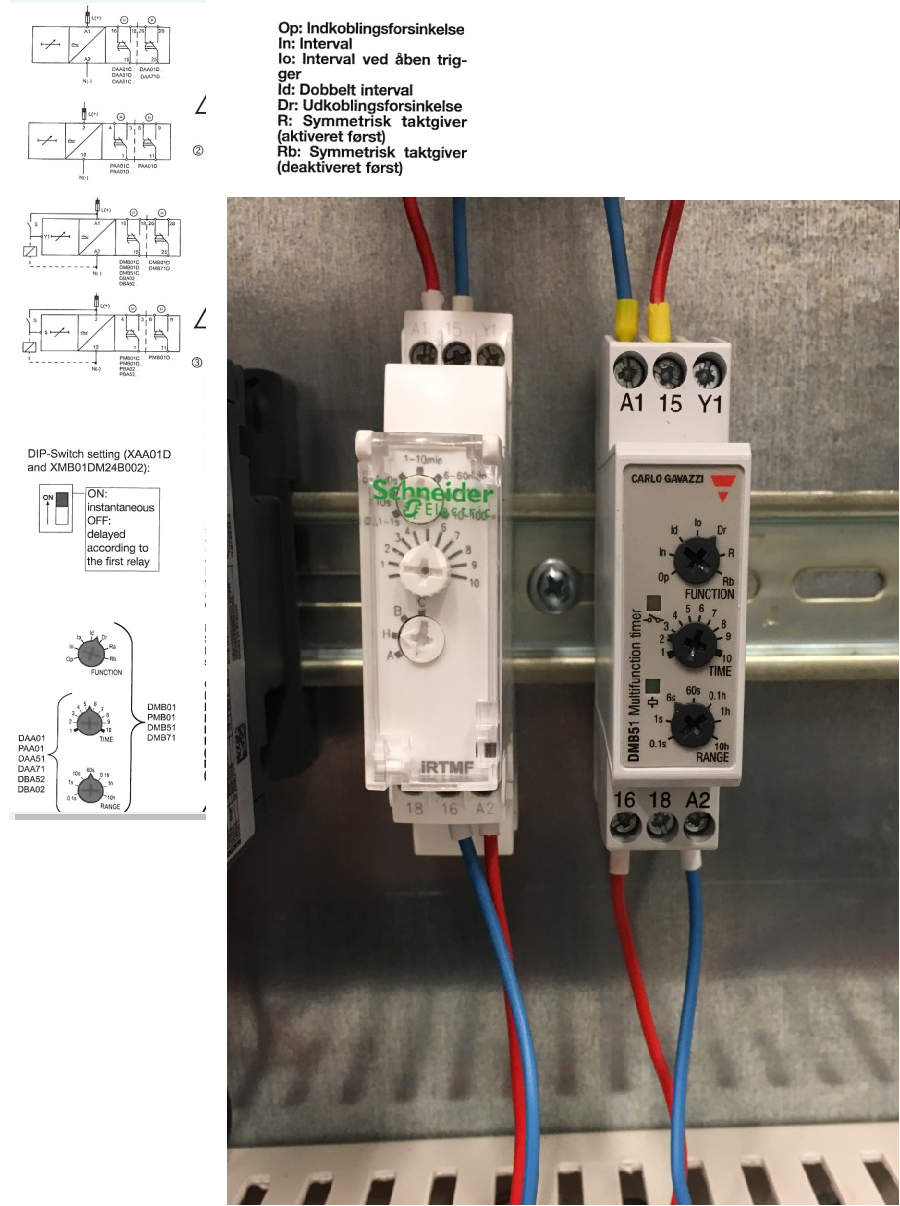

Skjønner, man får elektroniske tidsreleer som bytter posisjon på releet, når inngangen går lav, for så telle ned tiden før posisjon på releet bytter tilbake til ugangsposisjon, disse releene er mye enklere å bruke til denne jobben. Hvis du skal bruke ett av de releene du allerede har, må man inn med ett eller to hjelpereleer for å få den funksjonen du ønsker.

[Mads2]

Ja, at vi stapper en sånn oppå hver kontaktor?

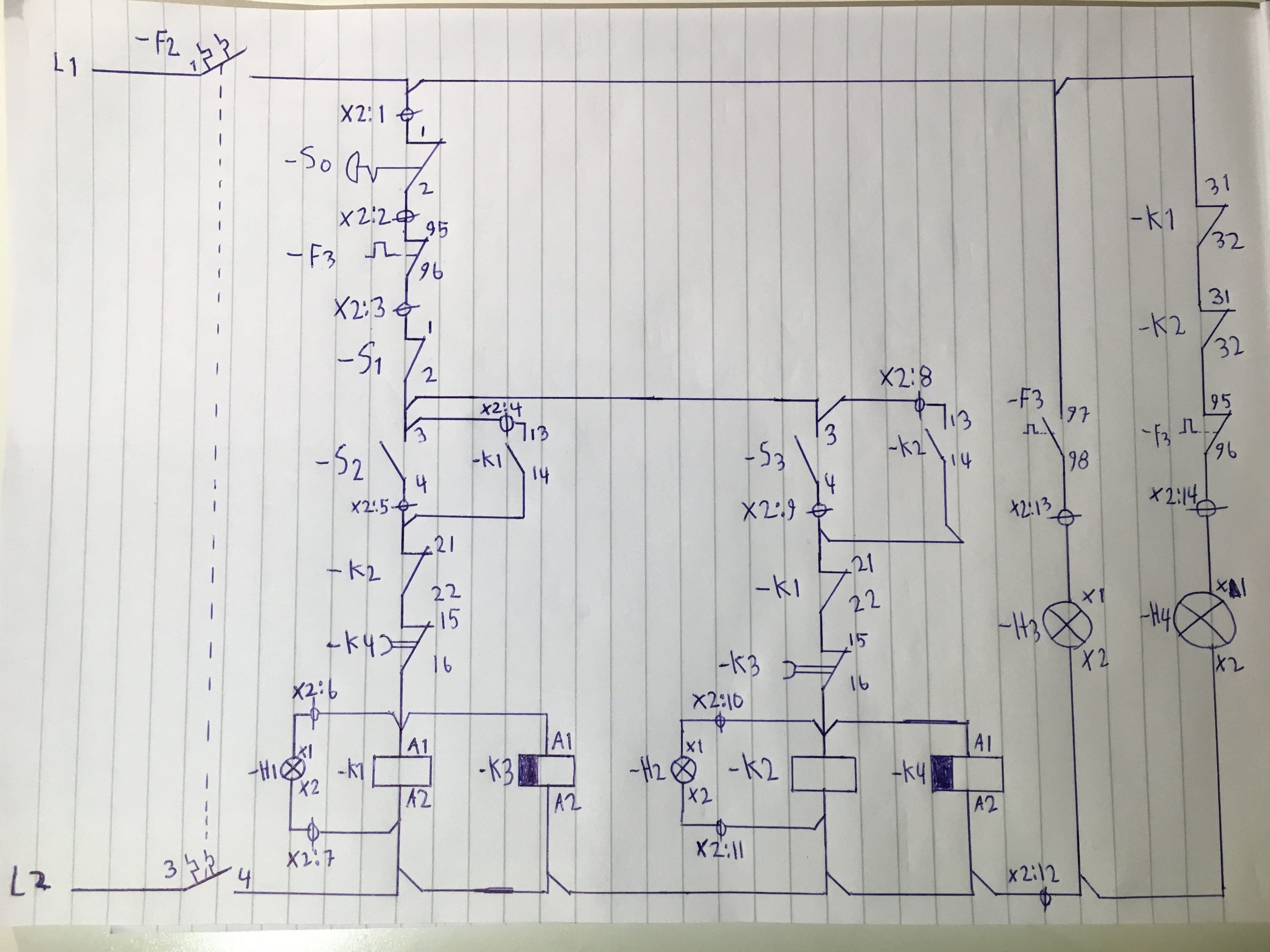

Jeg brukte 31 og 32 på dem for lyst, hvis du ser helt til høyre på tegningen min. Jeg vet ikke om det ser riktig ut, men hvis jeg har dette og på, skal det egentlig fungere?
