Dreieretningsvender - automasjon. HJELP

[Mads2]

Går på elenergi, og har fått denne oppgaven:



Dreieretningsvender med forsinkelse

Oppgaven går ut på at det skal lages en dreieretningsvender for en motor. Høyre og venstre knapp samt stoppknapp skal monteres i en bryterboks. I tillegg skal det monteres en nødstopbryter og en sikkerhetsbryter på anlegget. Det skal også monteres signallamper for følgende funksjoner: klar til start, drift høyre, drift venstre, motorvern utløst



Ved trykk på en av retningene skal motoren starte i denne retningen. Kontaktorene skal være forriglet mot hverandre slik at man ikke kan skifte retning på motoren uten stopp. Ved trykk på stopp skal man etter 15s kunne starte motoren igjen i en av retningene. Ved trykk på nødstoppbryter skal starteren stoppe momentant og manuell start skal kreves for omstart

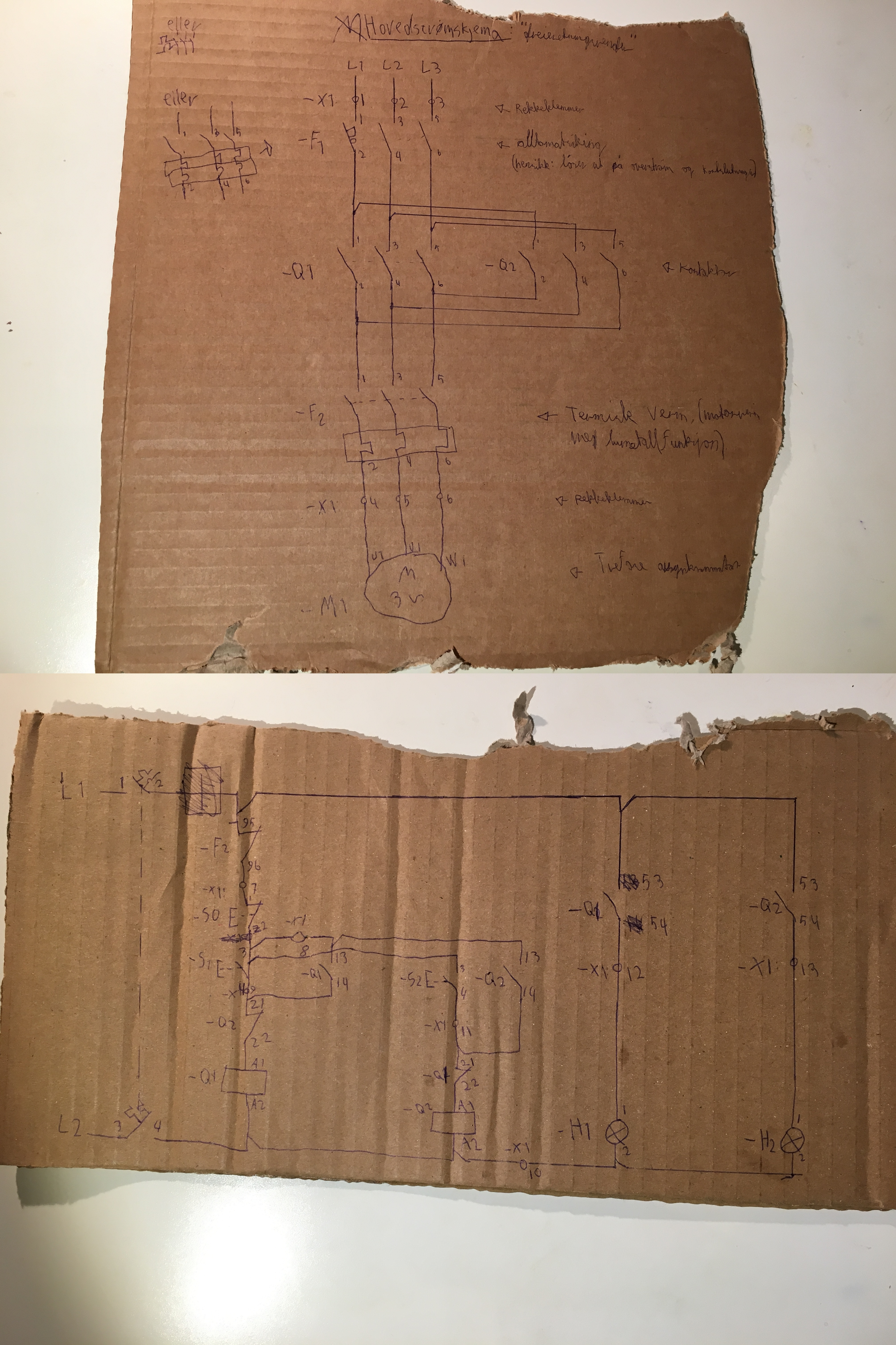

Føler meg relativt trygg på hovedstrømskjemaet, men på styrestrømskjemaet er jeg litt usikker.

1. Signallampe på motorvern utløst, hvordan gjør vi det?

2. Ved trykk på stopp skal man etter 15s kunne starte motoren igjen i en av retningene. Hvordan? Er jeg på rett vei på styrestrømskjemaet?



Hadde vært supert hvis noen kunne hjulpet

Endret 18. januar 2018 av Mads2
