Asus R9 290 "hot-spots"

[kimern9]

Hei!



Jeg skal montere en ny kjøler på et Asus R9 290 grafikkort siden den gamle DirectCU II kjøleren plutselig tokk inn årene. Den nye kjøleren er Arctic Accelero Xtreme IV.



På baksiden av GPU skal det festes opp til 40 små blå puter mot såkalte hot spots. Jeg har googlet litt rundt for å prøve å finne hvor folk fester de, men det er ingen av R9 290 kortene som ser helt ut som mitt. Det er også forskjellig hvor folk fester de. Jeg mistenker også at noen kanskje tar feil.

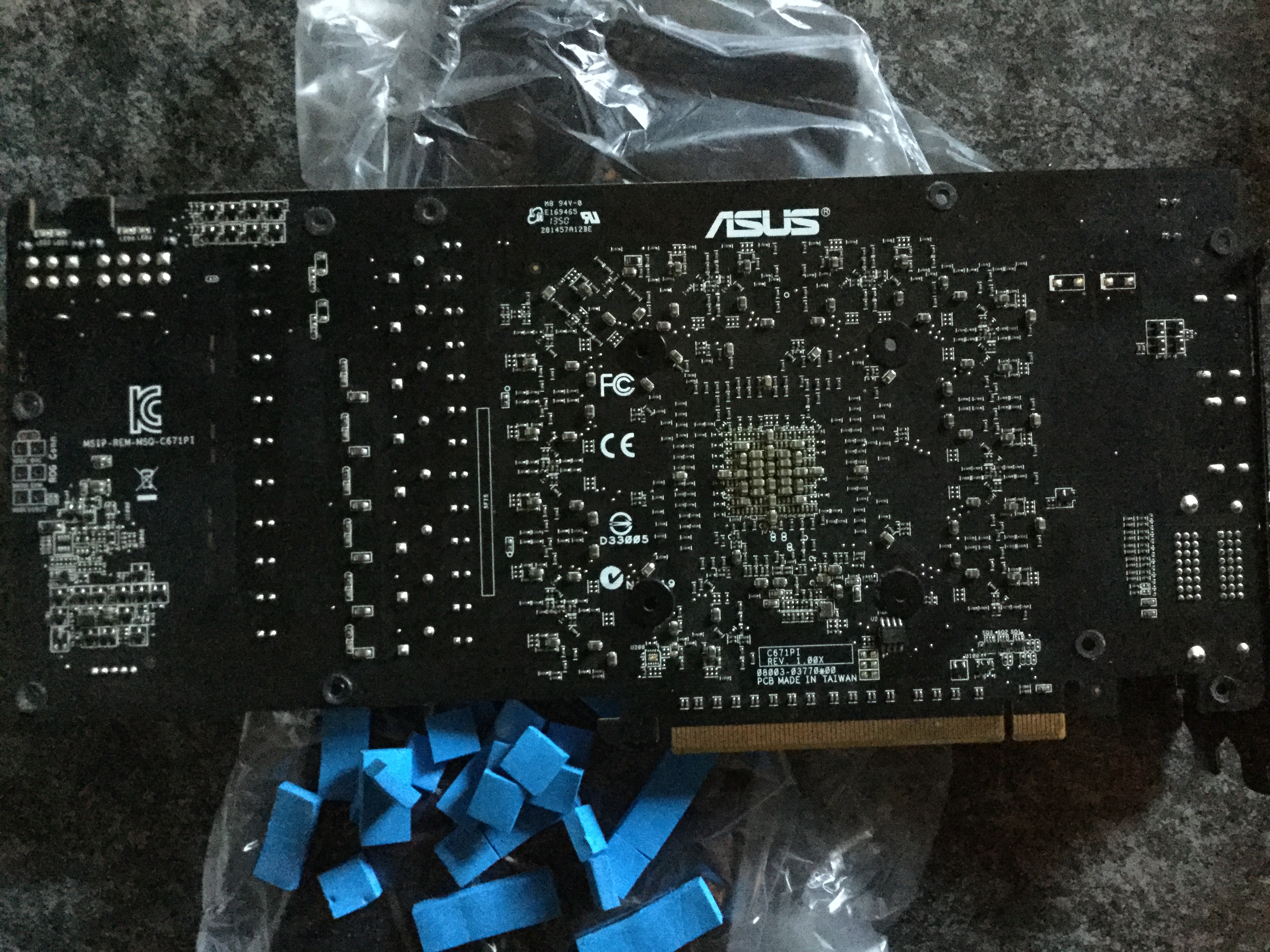

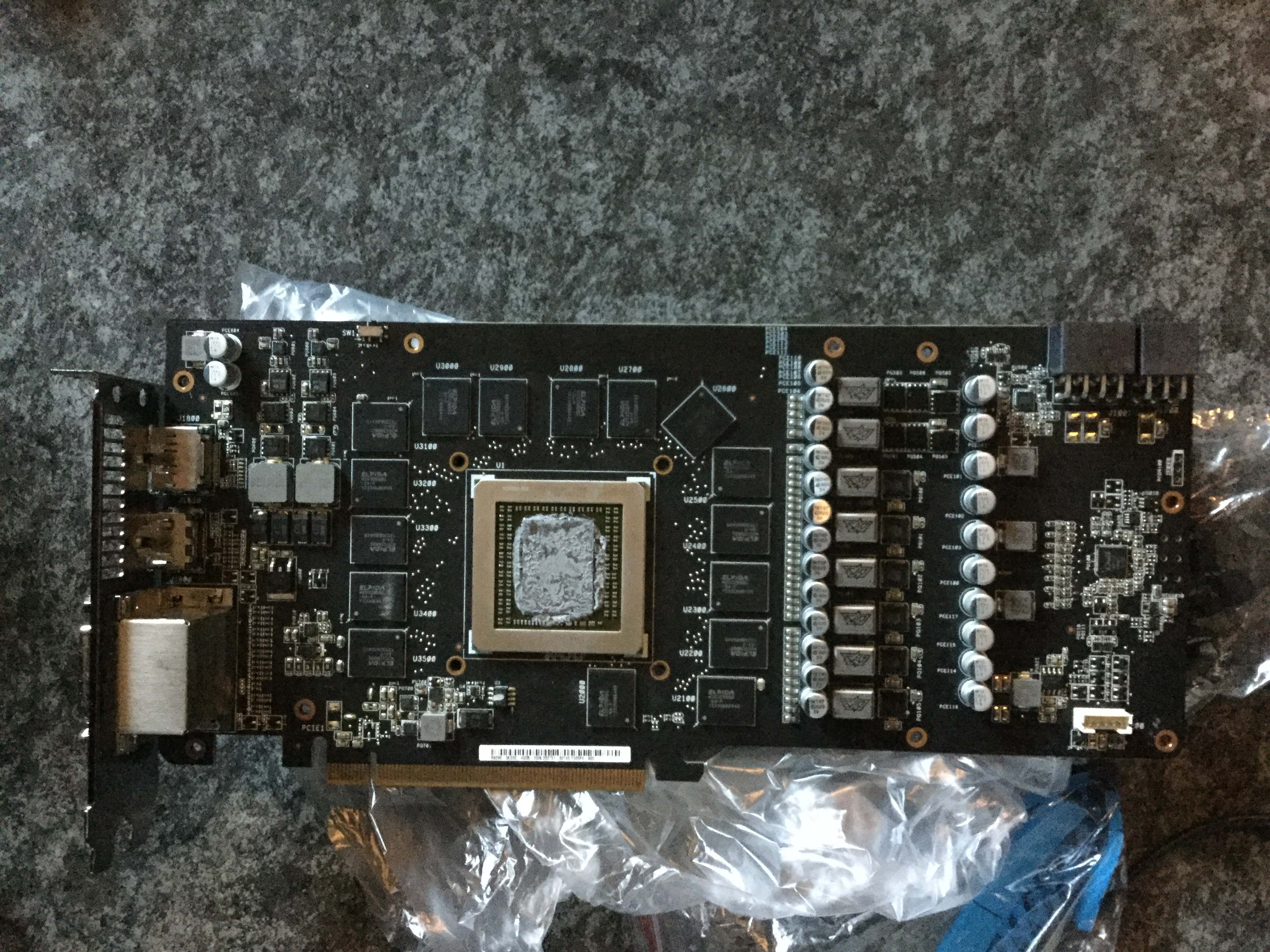

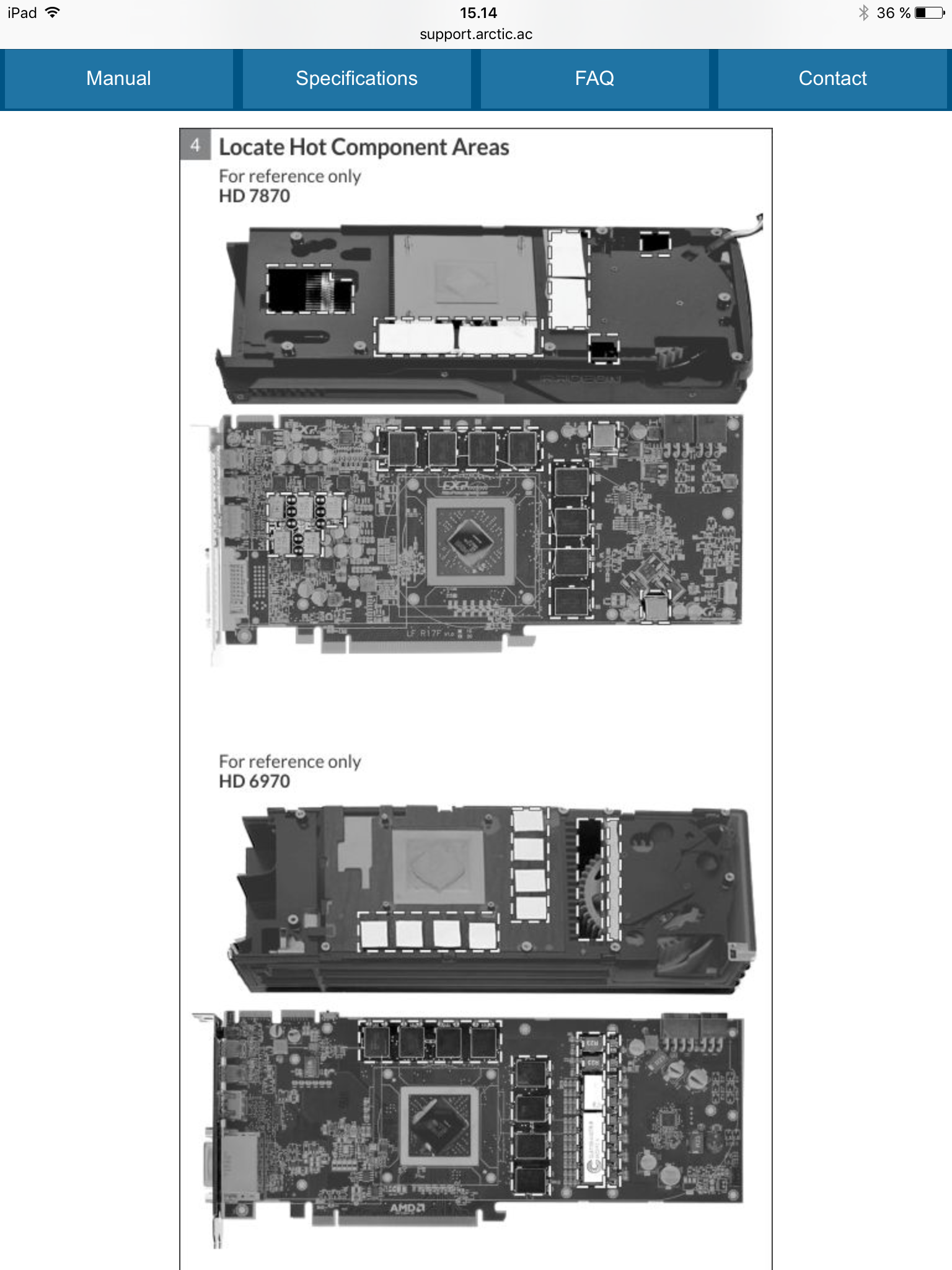

Vedlagt er bilde av grafikkortets forside og bakside pluss en side fra bruksanvisningen som beskriver plasseringene på to andre kort.



Jeg håper noen kan dra fram Paint eller lignende og markere hvor putene skal festes.



På forhånd, tusen takk for all hjelp!

[TheKims]

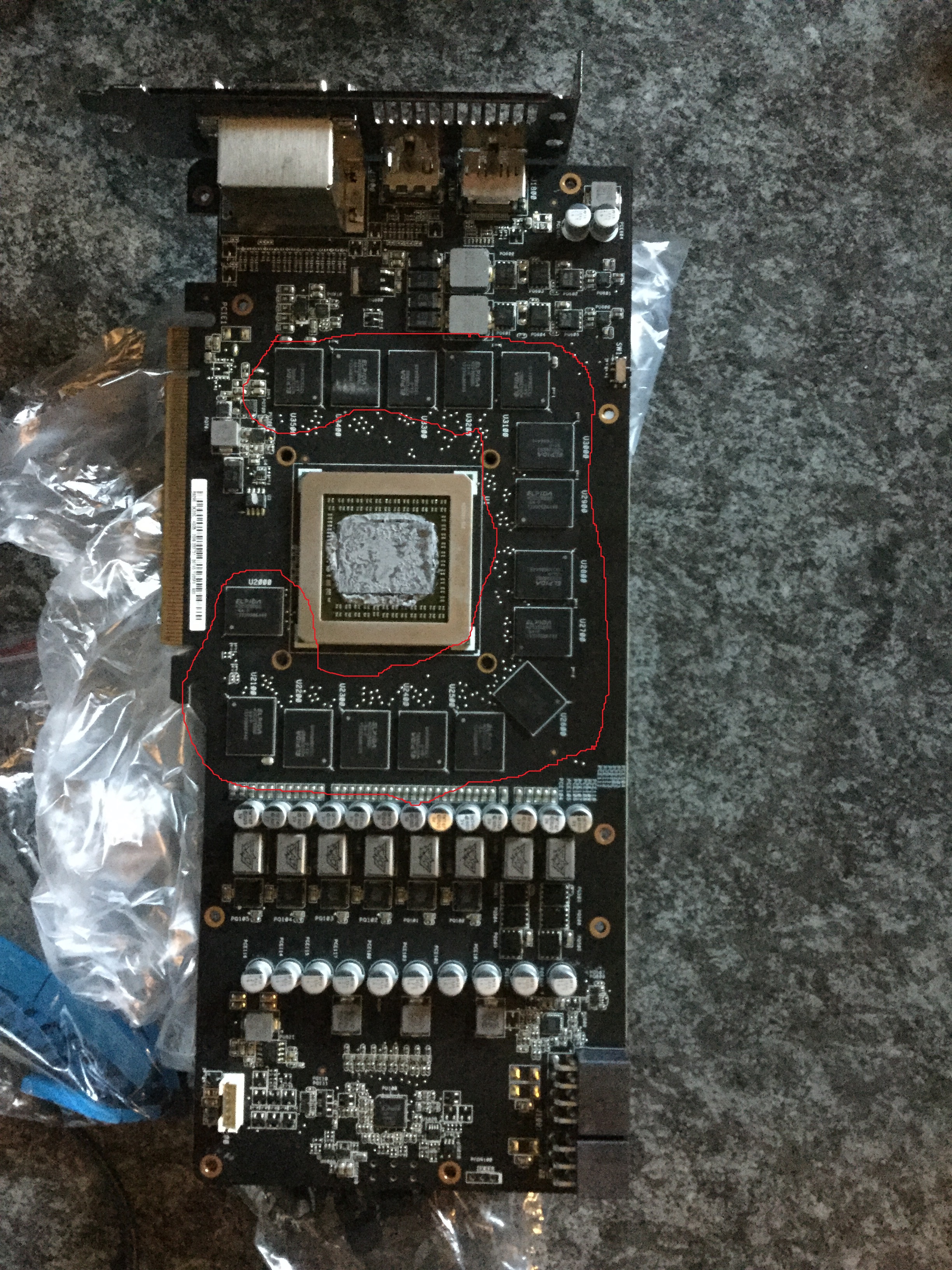

Laptop og touch Men det er hvertfall her du skal plassere putene.











[N o r e n g]

Litt mer enn TheKims må kjøles ned. Det oppstår ganske mye varme i strømforsyningen til skjermkortet.

[kimern9]

Takk for hjelpen!

Jeg forsøkte meg utålmodig som jeg var, og jeg dekket det TheKims markerte i hvert fall. Problemet var at det ikke var nok blå puter, så jeg må nok kjøpe inn for å dekke alt du markerte N o r e n g.

PC'n fungerer, men det er sikkert mye å hente på å dekke med ekstra puter.

[N o r e n g]

Det går om lag 200 til 220 ampere gjennom området til venstre, det er minst 20-30W med varme. Om dette ikke kjøles ned kan du potensielt risikere at kortet tar kvelden

[camxer]

Jeg har et Sapphire 290x tri-x oc liggende og kan teste den og sjekke/ta bilde med infrarød kamera om du vil (kun på baksiden da, men man kan fort finne ut hvor det er på gpu siden)
