Lenovo SATA-NVMe adapter

[yngveds]

Får ikke Intel NVMe model SSDPEKKF258G7L til å fungere med noen av disse adapterene:

1. https://www.komplett.no/product/893006/datautstyr/periferiutstyr/kabler/tilbehoer/icy-box-ib-cvb512-s-m2-sata-to-2xsata?noredirect=true?noredirect=true#

2. https://www.startech.com/HDD/Adapters/M-2-NGFF-SSD-to-2-5in-SATA-Adapter~SAT32M225



Eneste som skjer med adapterene er at transistorene blir veeeldig varme.

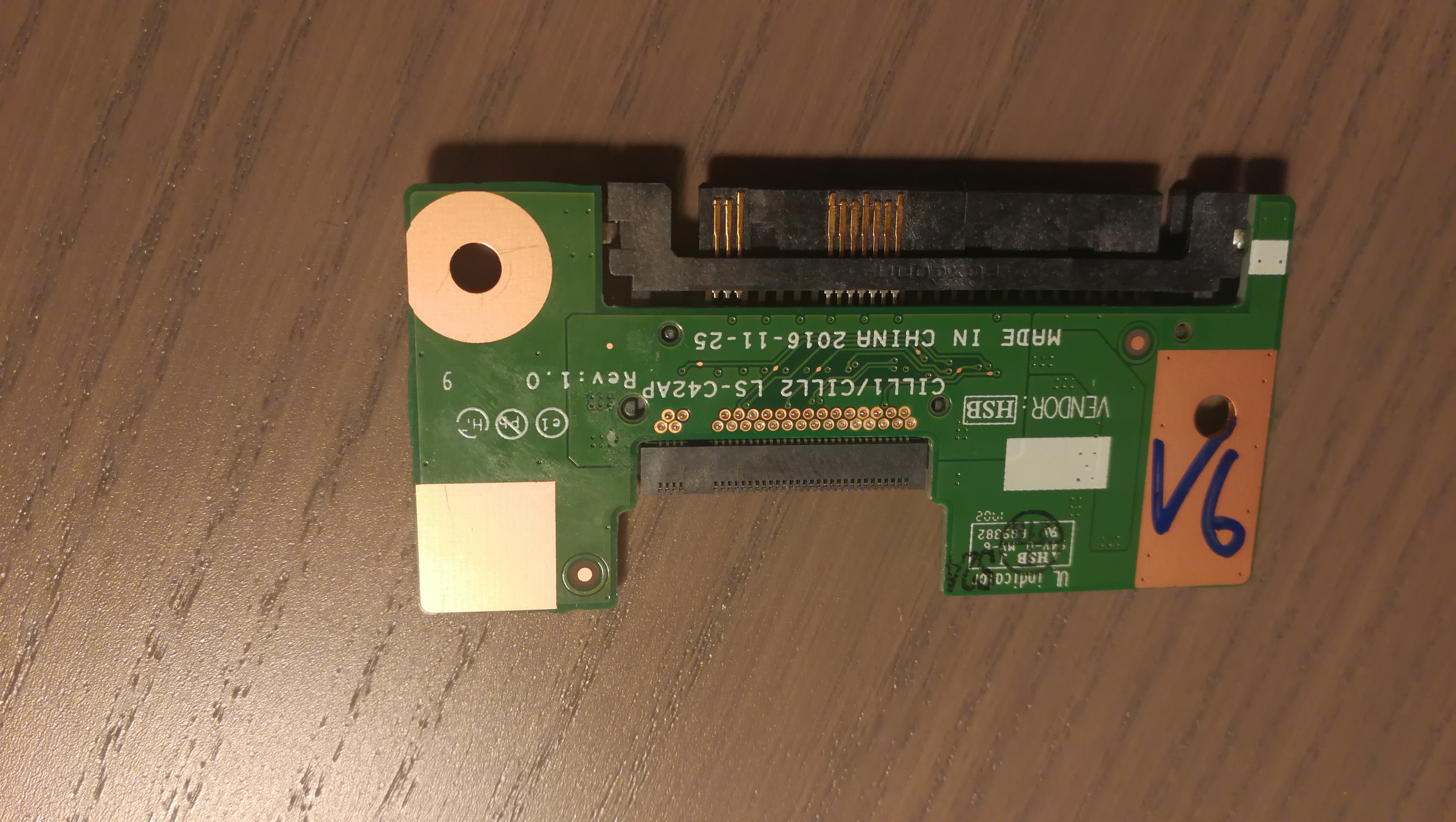

NVMe brikken er tatt ut av en Lenovo L570 laptop. Den originale adapteren der har noen ekstra pinner på underside av SATA tilkoblingen. 3 + 7 pinner, se bildet.



Hva er det disse pinnene brukes til? Er det grunnen til at disse brikkene ikke fungerer med adapterene nevnt ovenfor?

[MrVilla]

Kan være at den er beregnet på B og B&M Key M.2 SSD og det du har er M-Key SSD



Å handle slikt fra Komplett er nytteløst da dem ikke skjønner hvilke typer M.2 som finnes eller bryr seg.



Ser at den adapteren fra Startech er B-key og vil ikke fungere med en NVMe som er M-Key

Endret 24. august 2017 av MrVilla

[Sokkalf™]

Den adapteren ser ikke ut til å ha noe aktiv elektronikk, så det er bare SATA-signalet som rutes til M2-porten. Det betyr at du må ha en SATA-kompatibel M2-device. NVMe er PCI-express.
