Installasjon av transportbånd, rele eller PLS

[Stianstrand]

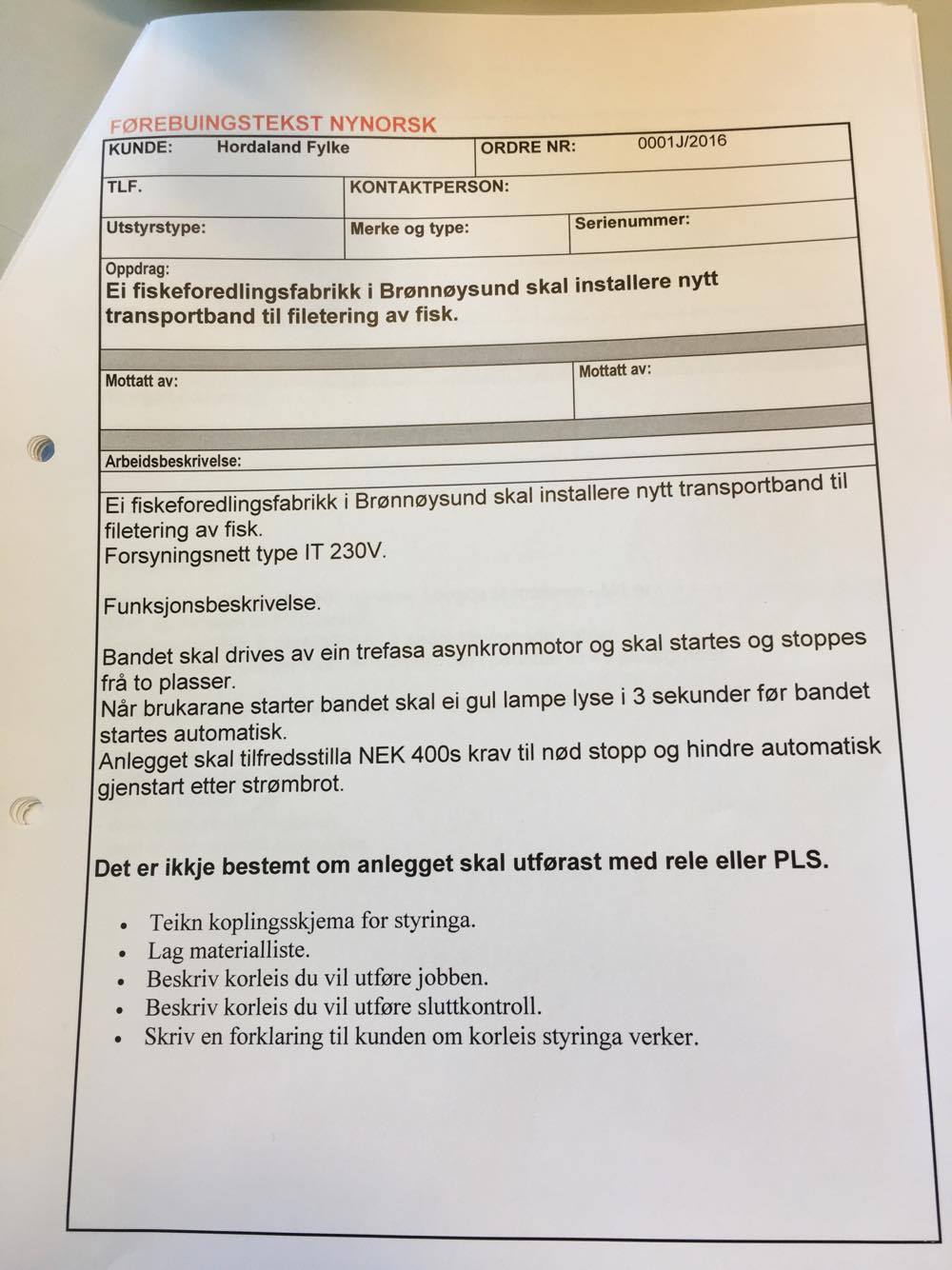

Hei, begynner på prøveeksamen i dag og er litt lost.



Jeg har fått i oppgave å koble opp en asynkronmotor som skal styre et "transportbånd".



Bandet skal drives av en trefaset asynkronmotor og skal starte og stoppes fra to plasser.



Når brukeren starter bandet skal en gul lampe lyse i 3 sek før bandet starter automatisk.



Det er ikke bestemt om oppgaven skal uførest som PLS eller rele.





Hvordan skal jeg eventuelt programmere dette i PLS og eventuelt tegninger?

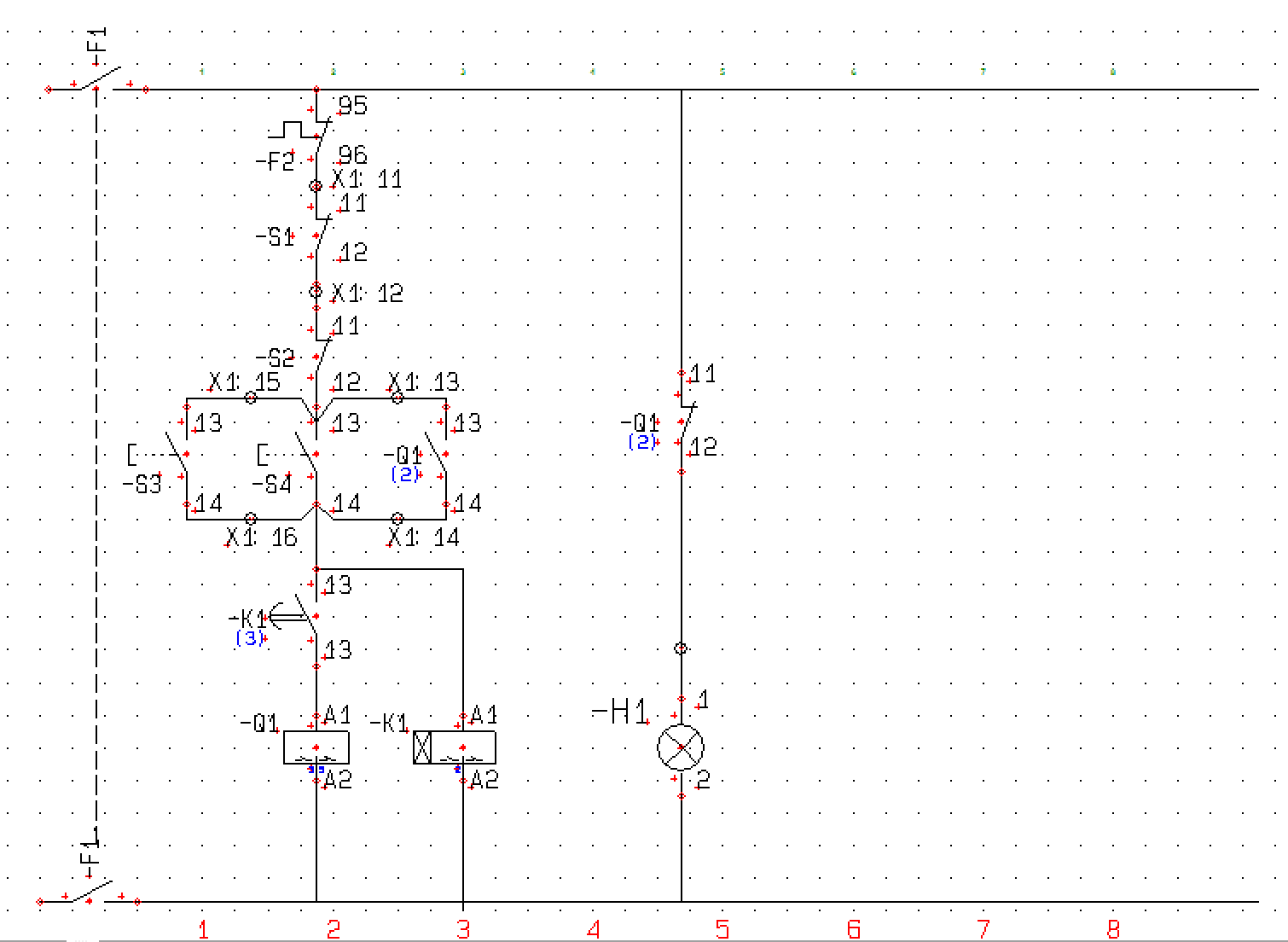

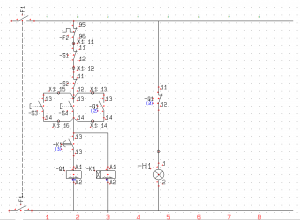

Hvordan skal styrestrømmen kobles vis jeg må brukke dette? Er vedlegget jeg la med riktig tegning?



Haster.

[V_B]

Nå har jeg bare skummet raskt igjennom men vil anbefale deg å tenkte igjennom følgende:



1. -H1 skal lyse 3 sekunder før anlegget starter. Hvordan fungerer denne lampen når anlegget ikke "kjører" ut ifra ditt styrestrømsskjema?



2. Ut ifra tegningen ser det ut til at -K1 er en forsinket innkobling og -S3 og -S4 er pulsbrytere. Det vil si at -Q1 ikke spenningsettes før det er gått 3 sekunder. Hvordan vil dette påvirke holdekretsen?
