SSD, cd-rom, vifter på samme sata kabel.

[eldor]

Hei.



I mitt kabinett som har en litt primitiv viftekontroll bygd inn i kabinettet er det kobla til 3 vifter, som igjen er kobla på molex, vifte kontroll er trinnløs ifra min til max, men jeg kjører på laveste fart, viftene spinner ikke fort opp også ned igjen, de bare går opp til den farta de skal ha å blir der.

Det jeg lurer på er om det går bra å koble 2 SSDer+1cdrom+de 3 viftene på samme sata kabel, for jeg har en sata til molex overgang.

Går det bra eller vil det bli noen problemer med SSDene, da spesielt i oppstarten, men også mens maskina står å går?

For cdromen går jo greit å koble til, den brukes jo nesten aldri uansett, men greit å ha der også hadde det vært greit å være kvitt molex ledningen også selv om PSU er modulær og alt går bak hk plata i kabinettet, men kjenner det er litt irriterende, hehe.

Bare spør om det er noe mer som jeg har glemt å legge til.



PSU: AX850W.

Kabinett: Corsair 600T med stock vifter(200mm foran og 200mm i toppen, 120mm bak).

SSD: Samsung 850pro 256GB og 1TB evo.



[geir__hk]

Så det du sier er altså at du har en "reodor felgen-løsning" der utgangen på viftekontrolleren er molex?



Nei da kan du bare glemme å koble noe som helst annet på samme kontakt, en harddisk vil mest sansynlig ikke overleve, og det er relativ stor sjans for at en SSD også tar skade av dette.

[eldor]

Det kan vel ikke kalles reodor felgen løsning når det er en faktisk overgang ifra sata til molex, snakkes ikke om noe skjøting eller lodding eller noe sånt.

Og vi snakker om en sata ledningen med 4 kontakter på hvor 2 går til ssd, 1 kan gå til cdrom som burde gå greit og siste går til da vifte kontrollern om det er mulig.

Men en skarve cdrom som brukes kanskje maks 2 ganger i året om enn ikke mindre, burde vel i det minste gå greit, cdrom blir da bare koblet med en sata forlenger kabel, sata til sata?



https://www.dustinhome.no/product/5010221948/adapter-internal-power-sata-male-to-molex-female

Endret 21. april 2017 av eldor

[geir__hk]

Et bilde eller tegning sier mer enn masse ord, og i dette tilfellet kunne teksten i første post tolkes som om du har plassert viftekontrolleren "oppstrøms" i forhold til disk og cd-rom, men dette er kanskje ikke tilfelle.

Og så omtaler du strøm-kabel som kun "sata kabel" - om det er dette du faktisk mener og da blir det jo kaotisk å prøve å holde styr på hva du har koblet hvor.

[eldor]

Nei, jeg snakker om en sata strøm kabel som går ifra PSU, ikke sata kabel som går ifra disk til hk.

Altså 15pin sata som det gjerne går 12 volt over og den sata til molex som gir strøm til viftene vil være den aller første kontakten om det har noe å si, cdrom vil bli den siste siden den da er lengst opp mot cdromen.



Den ledningen som man bruker til strøm til ssd har 4 "kontakter" og 2 av de brukes til ssd og siden det da er 2 til overs så tenkte jeg om det gikk å fjerne molex ledningen som gir strøm til viftene også plugge de på sata 15pin strøm ledningen også plugge cdromen i siste ledige kontakten.

Hvis det går og er kapasitet til det.



Det kalles jo 15pin sata, så tenkte at sata strømkabel var greit nok, en vanlig sata kabel som stikkes i hk som er en signal kabel er vel bare 7pins tror jeg, så vidt meg bekjent kan man vel umulig klare å koble en 7pins sata på en 15pin eller vice versa, fins vel neppe sånne over ganger.



Dette er en 15pin sata strøm ledning, bare at ene enden hos meg går ut ifra PSU, dette er jo bare en sata til sata forlenger.

https://www.dustinhome.no/product/5010967525/sata-forlengelseskabel

Endret 21. april 2017 av eldor

[geir__hk]

Må bare beklage - men jeg klarer altså ikke å danne meg et fullstendig bilde over hvordan du har gjort det fysisk, utfra din beskrivelse her.



Men du skal altså ikke blande Sata-kontaktene for strømtilførsel og data-overføring. Regner med det var dette du prøvde å understreke.



Vil anbefale deg å lage en skisse, så forstår jeg kanskje hvordan du tenker.

[-KooPa]

Du har en strømkabel fra PSU som består av 4xSATA og på en av de har du satt på en SATA-MOLEX?



PSU

|

|---SSD #1

|

|---SSD #2

|

|---DVD-rom

|

|---Viftestyring



Dette er ikke noe problem å kjøre på samme kabel. Ikke noe problem å kjøre 4x3.5" HDD på en kabel, noe som trekker en del mer strøm enn ditt oppsett.

Grunnen til at du spør er vel at du vil unngå å måtte trekke enda en SATA/MOLEX kabel fra PSU for å holde kabinettet ryddig?



[eldor]

Stemmer, bare at hos meg ville det blitt slik(se under), jeg har ikke endret noe enda, men det kan jo komme til å bli slik som du har satt det opp ja, jeg tenkte ikke på at det var så enkelt å lage en "skisse", beklager.

Hvor mye strøm trekker en vifte?

De ligger vel på sånn 0,5amp eller noe rundt 1-2 watt?

Så bare på en random 140mm noctua vifte, 0,96W stod det der, 120mm noctua var 0,6W, men de jeg har er orginale corsair vifter, trekker kanskje opp mot 5 watt de 200mm viftene, men 120 kan vi si ligger på typ 1 watt så burde gå greit da.

Sitter jo også med en litt gammel corsair ax850w som aldri er kjørt hardt, vi snakker 99% av tiden langt under 50% last.

Og ja, grunnen er for å få bort en ledning om det lar seg gjøre, men jeg tenkte at siden det ville bli både ssd, dvd rom og vifter på samme ledning så ville det bli mer/anna krøll enn bare 4 hdds f.eks.



PSU

|

|--- Strøm til viftestyring med sata til molex overgang

|

|---ssd 1/2

|

|---ssd 2/1(husker ikke helt rekkefølgen akkurat nå)

|

|---dvd rom

[eldor]

Siden det ikke ser ut til å være noen ville protester så er det bare å kjøre på?

[sedsberg]

Sata til molex-overganger er ikke å anbefale å koble flere enheter på da de ikke er i stand til å lede så veldig mye strøm.

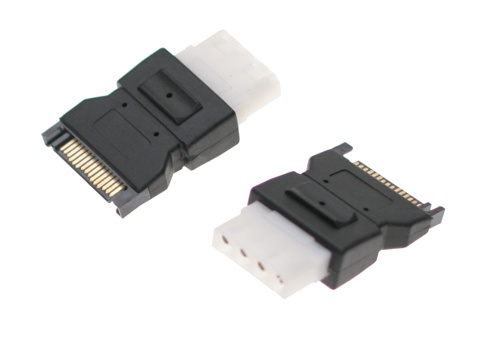

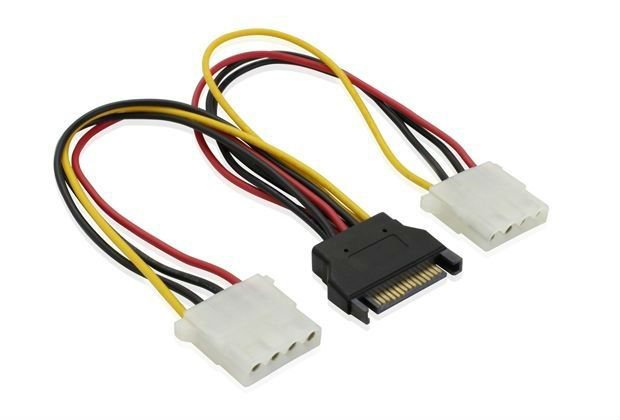

Dvs. overganger av denne typen:

[eldor]

Det blir bare koblet en viftekontroller med 3 vifter på den sata til molex overgangen, resten blir via normal 15pin sata strøm som kommer ifra PSU, som skissert over her.

Ingen ssd eller dvdrom blir koblet til via molex eller noen som helst overgang, molex burde bare vært fjerna for mange år siden.

[sedsberg]

Molex tåler mer strøm enn SATA-strømkontakten. ca. 11A pér ledning mot ca. 4,5A for SATA-strømkontaktene.

Endret 23. april 2017 av sedsberg
