Den store Arduino tråden, v2.0

[iam99pk]





...



fant ut at jeg må ha motstand for å lese riktige verdier ja fikk også til koden så da er det problemet fikset må vel ha en pull-up/pull-down på PIR sensoren også?



jepp stemmer at det er samme kode som i post #994, forandret bare state, staterd og stateblue for HIGH til LOW så funket det fint, sikkert mange andre måter å gjøre det på også men så lenge det funker som det skal så er det det viktigste for meg





PIR sensoren trenger nok ikke pull-up/pull-down motstand, da den sikkert har noe lignende innebygget. Du må søke opp et datablad til sensoren for å være sikker på hvordan den skal kobles, her er et eksempel på datablad til en PIR sensor.



okay tror jeg får til PIR sensoren nå va ei grei side å lese litt om PIR sensor også, jeg lærte igjaffal litt nytt om de



men står helt fast på noe annet nå.. har ikke mye erfaring med arduino og skal prøve å få til en god del ting på det, med så lite hjelp som mulig men litt må jeg jo ha..

du kan lese om hv jeg skal i post #992.. står fast på punkt nummer 2.. eller har fått til at jeg kan scanne en brikke og den slår på et rele så så lenge. men jeg vil istedenfor at den aktiverer et rele så skal den aktivere f.eks pin2 på arduino, som er en knapp. også når jeg trykker på knappen så slår et rele seg på og holder seg helt til jeg aktiverer RFID sensoren og trykker på knappen en gang til..



så spørsmålet er jo hvordan kan jeg få til at RFID aktiverer f.eks pin2 istedenfor et rele? får jeg det til så tror jeg at jeg klarer mest resten, igjaffal ikke langt ifra.

[eiik]



...

okay tror jeg får til PIR sensoren nå va ei grei side å lese litt om PIR sensor også, jeg lærte igjaffal litt nytt om de



men står helt fast på noe annet nå.. har ikke mye erfaring med arduino og skal prøve å få til en god del ting på det, med så lite hjelp som mulig men litt må jeg jo ha..

du kan lese om hv jeg skal i post #992.. står fast på punkt nummer 2.. eller har fått til at jeg kan scanne en brikke og den slår på et rele så så lenge. men jeg vil istedenfor at den aktiverer et rele så skal den aktivere f.eks pin2 på arduino, som er en knapp. også når jeg trykker på knappen så slår et rele seg på og holder seg helt til jeg aktiverer RFID sensoren og trykker på knappen en gang til..



så spørsmålet er jo hvordan kan jeg få til at RFID aktiverer f.eks pin2 istedenfor et rele? får jeg det til så tror jeg at jeg klarer mest resten, igjaffal ikke langt ifra.





I stedet for å aktivere releet kan du sette en variabel til true når du leser av en gyldig RFID brikke. Så kan du hele tiden sjekke om knappen på pin2 er trykket inn og at variabelen fra RFID biten er true. Dersom det er tilfelle slår du på releet.

[iam99pk]

hvordan får jeg det til da? må vel forandre pinmode til noe annet men hva?
ja er jo noe slikt som jeg tenker på, bare at releet må holde seg inne helt til jeg trykker på knappen igjen, vil også kunne aktivere RFID også ha f.eks 10sek å trykke på knappen.

[eiik]

hvordan får jeg det til da? må vel forandre pinmode til noe annet men hva?

ja er jo noe slikt som jeg tenker på, bare at releet må holde seg inne helt til jeg trykker på knappen igjen, vil også kunne aktivere RFID også ha f.eks 10sek å trykke på knappen.



Her er noe eksempelkode, i litt pseudokodestil. Du må selv bearbeide den for å passe sammen med resten av systemet ditt.







// initialization
bool RFID_active = false;
bool relay_state = LOW;
long last_RFID = 0;
long RFID_timeout = 10 * 1000 // in ms


void loop() {
  // ...

  if (RFID_active && millis() - last_RFID > RFID_timeout) {
    RFID_active = false;
  }
  // read/check for rfid card
  // go into if if it is correct card
  if (rfid_card == authorized_card) {
    RFID_active = true;
    last_RFID = millis();
  }
  // read button state, with debouncing
  // store in button_state
  // assumes HIGH means button is pressed
  if (RFID_active && button_state && !relay_state) {
    relay_state = HIGH;
    // turn on relay
  }
  // turns off relay if it is on
  // and button is pressed.
  // does not require RFID card
  else if (button_state && relay_state) {
    relay_state = LOW;
    // turn off relay
  }

  // ...
}





[iam99pk]



hvordan får jeg det til da? må vel forandre pinmode til noe annet men hva?

ja er jo noe slikt som jeg tenker på, bare at releet må holde seg inne helt til jeg trykker på knappen igjen, vil også kunne aktivere RFID også ha f.eks 10sek å trykke på knappen.



Her er noe eksempelkode, i litt pseudokodestil. Du må selv bearbeide den for å passe sammen med resten av systemet ditt.







// initialization
bool RFID_active = false;
bool relay_state = LOW;
long last_RFID = 0;
long RFID_timeout = 10 * 1000 // in ms


void loop() {
  // ...

  if (RFID_active && millis() - last_RFID > RFID_timeout) {
    RFID_active = false;
  }
  // read/check for rfid card
  // go into if if it is correct card
  if (rfid_card == authorized_card) {
    RFID_active = true;
    last_RFID = millis();
  }
  // read button state, with debouncing
  // store in button_state
  // assumes HIGH means button is pressed
  if (RFID_active && button_state && !relay_state) {
    relay_state = HIGH;
    // turn on relay
  }
  // turns off relay if it is on
  // and button is pressed.
  // does not require RFID card
  else if (button_state && relay_state) {
    relay_state = LOW;
    // turn off relay
  }

  // ...
}







skal se om jeg får det til



bruker denne koden nå:

https://github.com/omersiar/RFID522-Door-Unlock/

EEPROM fila bruker jeg, funker veldig greit, hvis jeg ikke får til å forandre koden så kan jeg ha den som den er nå også legge inn en knapp som jeg har på lysene, bare å bruke releet ifra RFID sensoren til å bryte knappen.. men beste er jo å få til å kode det slik at slipper det ekstra releet..

Endret 11. desember 2016 av iam99pk

[Gjest Slettet+5132]

Har ikke hode til å programmere arduino koder selv, finnes det en side hvor jeg kan kjøpe tid hos en programmerer for dette og hva vil noe slikt koste?

[Howard_]

Fiverr er jo en grei plass for små prosjekter.



Ellers så får du jo god hjelp her eller andre forum hvis du vil prøve selv.

Har ikke hode til å programmere arduino koder selv, finnes det en side hvor jeg kan kjøpe tid hos en programmerer for dette og hva vil noe slikt koste?

[Gjest Slettet+5132]

Fiverr er jo en grei plass for små prosjekter.



Ellers så får du jo god hjelp her eller andre forum hvis du vil prøve selv.

Har ikke hode til å programmere arduino koder selv, finnes det en side hvor jeg kan kjøpe tid hos en programmerer for dette og hva vil noe slikt koste?





Vet ikke engang hvor jeg skal begynne, har sett endel tutorials på youtube men til en analog interessert mann sklir dette rett av igjen. Skal se på den siden du nevne, takk for hjelp

[Hårek]

Kan du kort beskrive hva du ønsker å gjøre?

[Gjest Slettet+5132]

Vel, har 3 prosjekter på gang. Alle er Nixie rør relatert, 4 og 6 sifret klokker og tempraturmåler inne/ute med minustegn og *C. Bruker bare atmega328p-pu microcontrollere, arduino uno kortet bruker jeg bare til å overføre koden som jeg ikke har peiling på. Har lett lenge etter skjema for å slippe microcontrollen men finner ingen som passer.

[Hårek]

Jeg kan ta en kikk på det. Har en del erfaring som embedded programmerer, og har laget noen små Arduino prosjekter.

Tar ikke betalt, men vil heller ikke forplikte meg. Det blir på hobbybasis. Vi tar det videre på PM.

[Howard_]

Du må jo gjerne dele litt bilder av prosjektet ditt, hørtes spennende ut.

[Gjest Slettet+5132]

Du må jo gjerne dele litt bilder av prosjektet ditt, hørtes spennende ut.

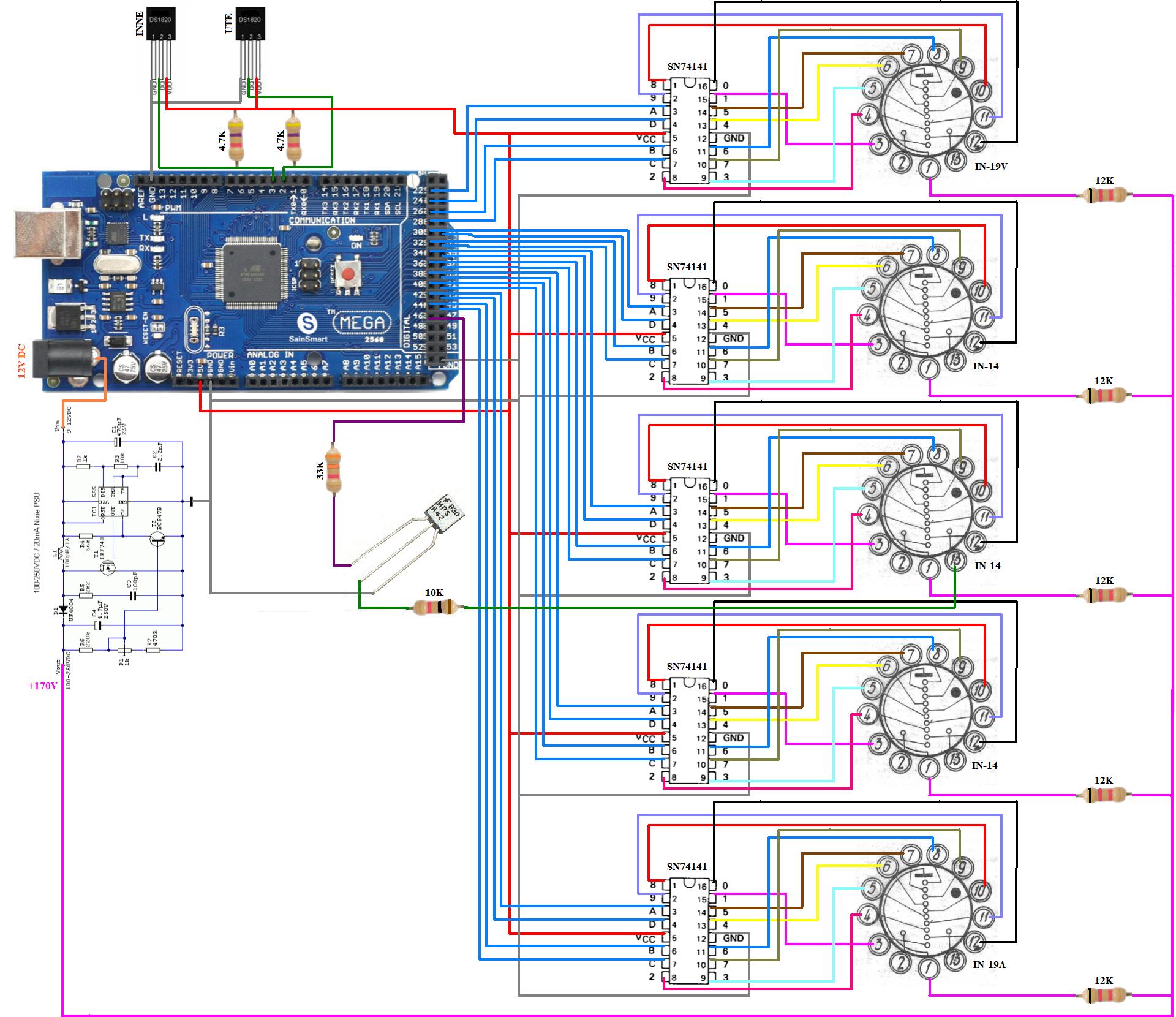

Her er min plan med arduino mega 2560 som tempraturmåler med 5 nixie rør som visning (f.eks: -12.7*C) som veksler mellom å vise inne og ute temp. Men som nevnt så nyttet ikke dette da jeg ikke har vett på programmering...

Endret 20. mars 2017 av Slettet+5132

[Howard_]

Har sett litt på SN74141.h biblioteket. Virker egentlig veldig rett frem.



https://github.com/hotchpotch/Arduino-SN74141/blob/master/examples/sn74141_example.ino



Fikk litt lyst til å lage en Dixie klokke, hvor kjøpte du rørene?



Rop ut hvis du trenger noe hjelp.

[Gjest Slettet+5132]

Har sett litt på SN74141.h biblioteket. Virker egentlig veldig rett frem.



https://github.com/hotchpotch/Arduino-SN74141/blob/master/examples/sn74141_example.ino



Fikk litt lyst til å lage en Dixie klokke, hvor kjøpte du rørene?



Rop ut hvis du trenger noe hjelp.



Ebay, noen ganger kommer det ett kupp som man må handle fort. Det beste kjøpet jeg har gjort der var 12 stk ubrukte Z573 (øst tyske rør fra RCA) for 10$ + noen dollar i frakt fra Bulgaria

[Jod-R]

Er det noe spesielt du søker på da eller er det generelle søk som man må være kjapp å slå til på? Har selv sett på sånne klokker, men synes at det ble noe dyrt for et ferdig produkt og synes å huske at de rørene jeg så på var også ganske så dyre.

[djgudleif]

En arduino gir ikke nok strøm til å drive en slik led-strip:

http://www.lck-led.com/images/P6180784.JPG



Hva er den beste måten å bruke en arduino som en slags "bryter" til en slik en, når man har en ekstern strømkilde til led-stripen?



Den skal være kontrollert av en lydsensor.

Har gjort dette med en diode tidligere, men nå vil jeg gjøre det i større skala.

[Gavekort]

Beste løsningen her må være en MOSFET. Du kan bruke en vanlig transistor også, men da må du passe på at du ikke overbelaster den.

[Gjest Slettet+5132]

Er det noe spesielt du søker på da eller er det generelle søk som man må være kjapp å slå til på? Har selv sett på sånne klokker, men synes at det ble noe dyrt for et ferdig produkt og synes å huske at de rørene jeg så på var også ganske så dyre.



Søker bare på "nixie tube" og sorterer etter laveste pris med frakt og blar side for side...

[Professor Balthazar]

En arduino gir ikke nok strøm til å drive en slik led-strip:

http://www.lck-led.com/images/P6180784.JPG



Transistoren BD139 er fin for sånne prosjekt. Heng LED-stripen i mellom +12V og Collektor. La Emitter være koblet direkte til GND og i fra Basis så kobler du en 100 Ohms resistor over mot utgangen på Arduinoen.
