Hvordan koble dette cat6 uttaket til telefonledning?

[BIG1]

Hei.

Hvordan skal et telefonuttak kobles? Har kjøpt et cat-6 uttak fra clas ohlson

http://www.clasohlson.com/no/Elko-TCS-nettverksuttak-/Pr363304000

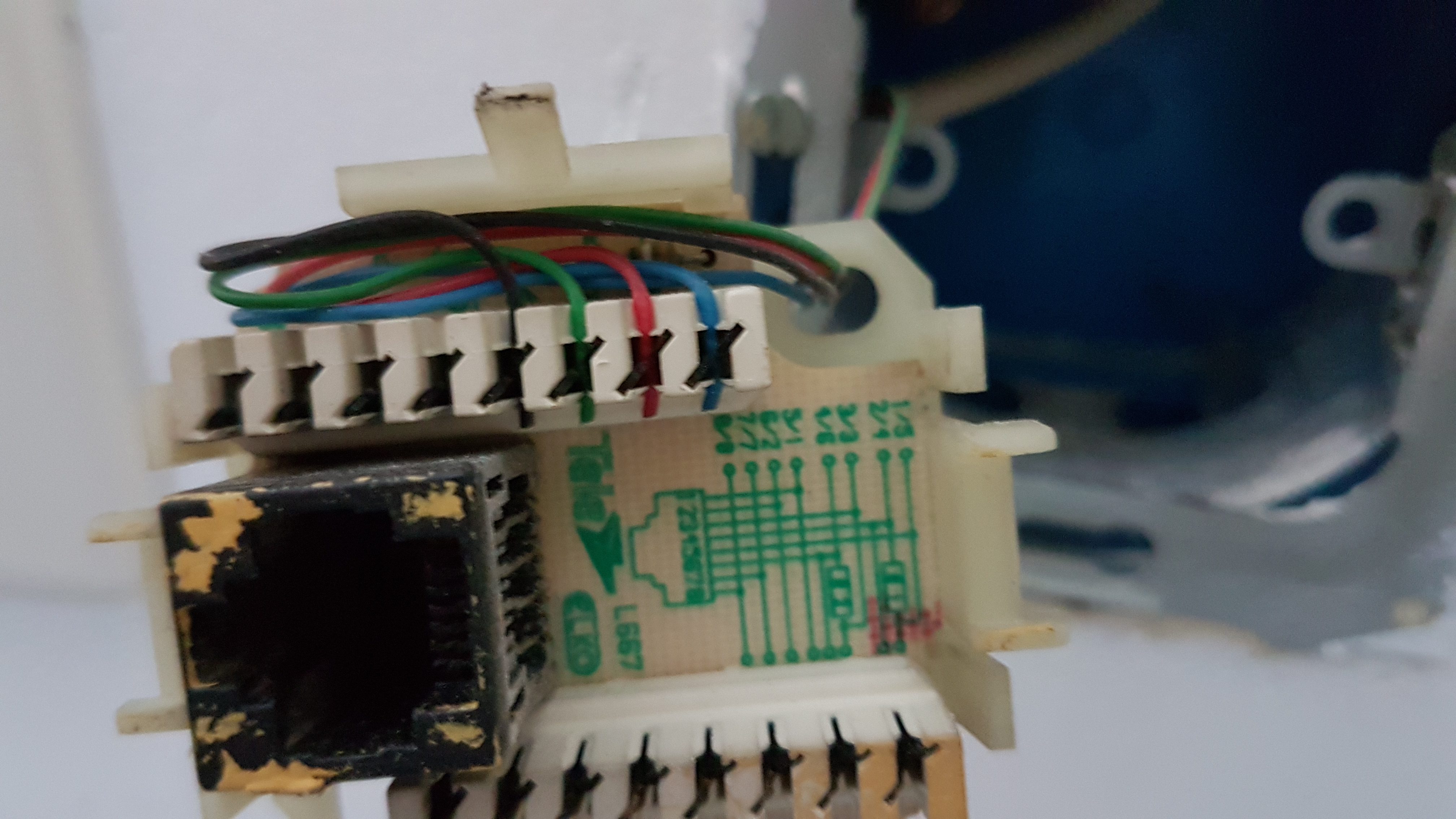

Originaluttak

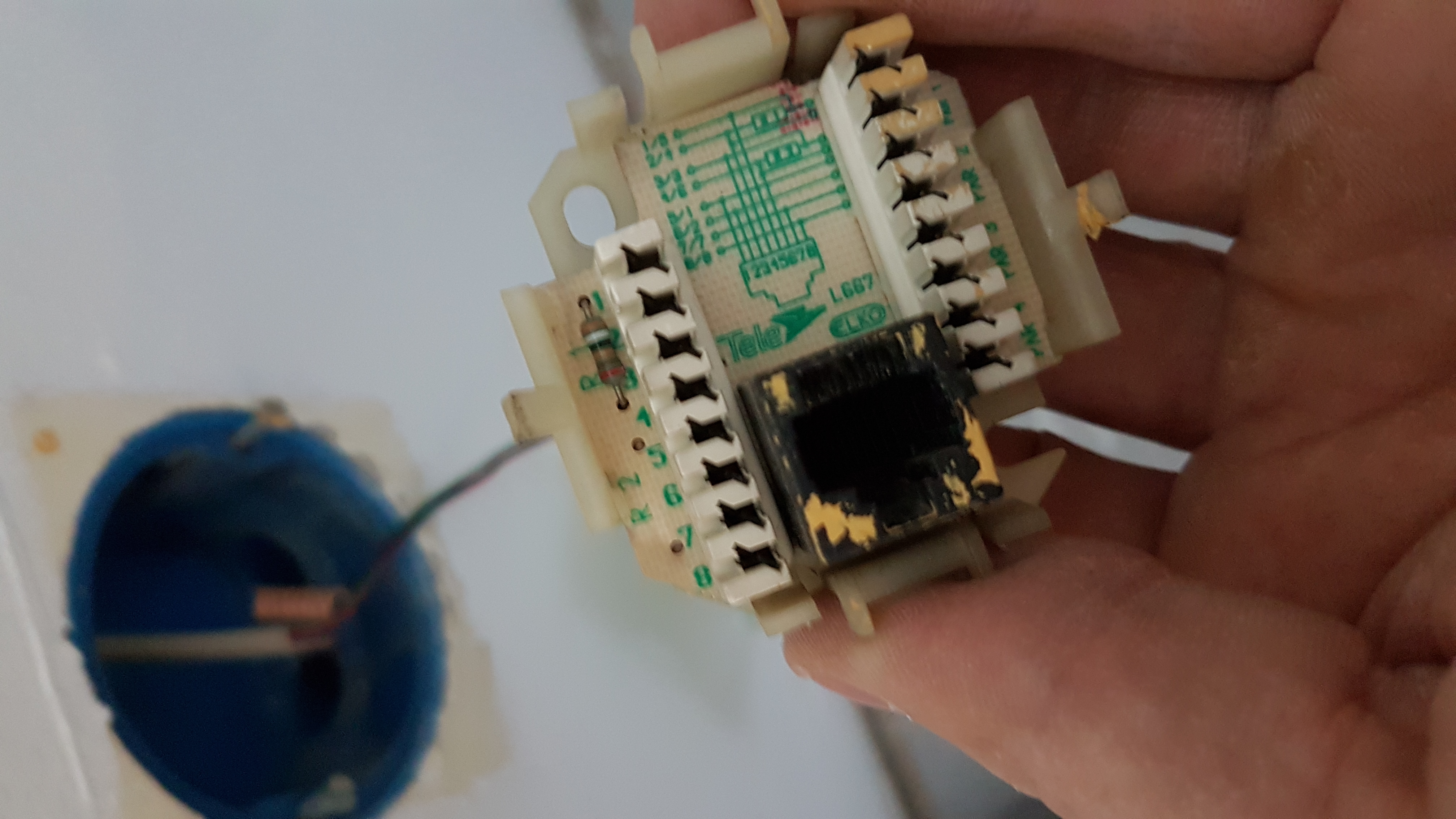

Originaluttak uten kabler

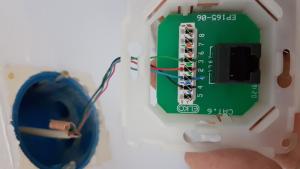

Nytt uttak, prøvd å koble

[Hårek]

Du skal koble 4 / 5, ikke 1 / 2.

[traskas waits for alice]

Flytt den blå over til venstre for den svarte, på enden av klemmerekka. Da vil du få signaler

[BIG1]

Takk for svar!

Lurer på hvorfor ikke clas ohlson la ved sånn dokumentasjon.

[Gjest Slettet-t8fn5F]

Det står jo på kontakten.





[BIG1]

Men koblingsskjemaet på den gamle er prikk lik den nye?

[Hårek]

Nummereringen i RJ45 er standard. Men den gamle viser to forskjellige nummer på klemrekken, f.eks 1/5 på RJ45-pinne 5.
