Koble to led lys til transformator

[Feh]

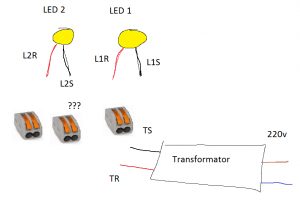

Transformatoren til led-lysene over speilet på badet tok kvelden for en stund tilbake og har omsider fått rotet meg til å bytte den, men jeg var litt kjapp da jeg dro ut alle ledningene før jeg skulle sette på den nye så jeg husker ikke hvordan de var koblet. Den gamle var koblet til med Wago klemmer, og jeg har prøvd å lage en arbeidstegning etter beste evne for å gjøre det litt lettere å forstå hva jeg er ute etter



Spørsmålet er enkelt: Hvordan kobler jeg de svarte og røde ledningene i wago klemmene uten at huset brenner ned?



[Larzen_91]

Er det en transformator eller en LED-driver? Jeg regner med at den er strømregulert hvis sistnevnte, i så fall kobler du LED-lysene i serie, med riktig polaritet inn på utgangen på driveren.



Edit: driveren må selvfølgelig være kompatibel med LED-pærene.

Endret 11. februar 2017 av Larzen_91

[Feh]

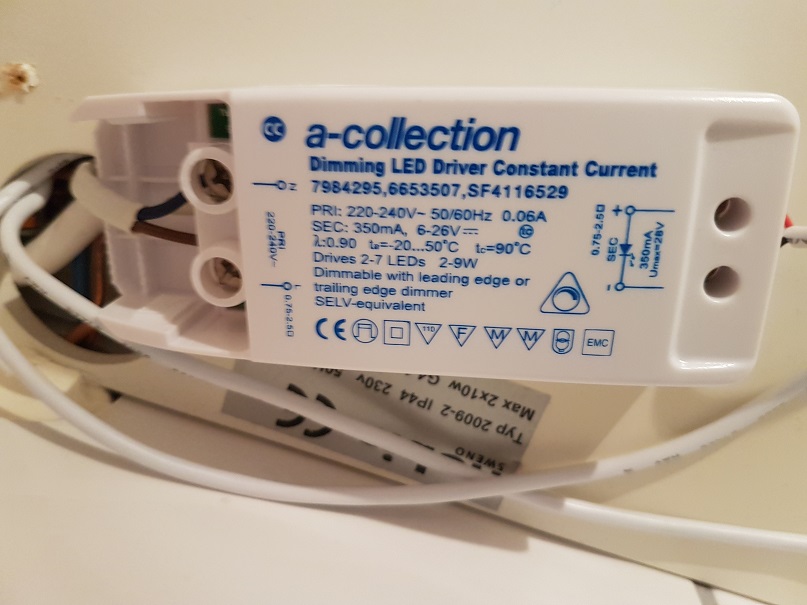

Det er en slik en. Dette er noe jeg overhodet ikke har peiling på, så en forklaring med hvilke ledninger som skal i hvilken klemme ville blitt høyt verdsatt





Edit: Å koble til én pære var ikke noe problem (den lyste, og badet tok ikke fyr)



Edit2: Dette var opprinnelig satt opp av min far som var elektriker. Den nye fikk jeg også av han, men ettersom han nå ligger under torva må jeg fullføre jobben selv.

Endret 11. februar 2017 av Feh

[Larzen_91]

Har du noe merkelapp på pærene? At de lyser betyr ikke nødvendigvis at alt er i orden. Pærene skal ha en driftstrøm på 300mA, driveren sørger for at det går 300mA i kretsen selv om man har flere enn en enkelt pære på kretsen.



Men koblingen er grei. Svart fra den ene pæra til rød på den andre pæra. Da står du igjen med enda en svart og rød (fra hver pære). Disse kobles inn på sekundærsiden på driveren. Driveren er forøvrig støpslet antar jeg? Hvis ikke så er dette elektrikerjobb, strengt talt.

[IntelAmdAti]

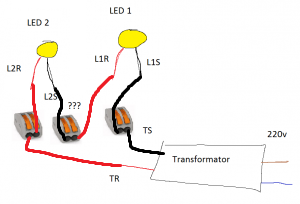

Slik ser en seriekobling ut. Merk at jeg ikke er elektriker og ikke vet om diodene skal seriekobles.



[Feh]

Har du noe merkelapp på pærene? At de lyser betyr ikke nødvendigvis at alt er i orden. Pærene skal ha en driftstrøm på 300mA, driveren sørger for at det går 300mA i kretsen selv om man har flere enn en enkelt pære på kretsen.



Men koblingen er grei. Svart fra den ene pæra til rød på den andre pæra. Da står du igjen med enda en svart og rød (fra hver pære). Disse kobles inn på sekundærsiden på driveren. Driveren er forøvrig støpslet antar jeg? Hvis ikke så er dette elektrikerjobb, strengt talt.



Har ingen info på pærene, men den gamle transformatoren hadde høyere driftsstrøm (700mA) enn den nye.



Driveren er ikke støpslet, kommer bare ut av veggen på badet. Lyset har dog egen bryter, så det behøver ikke være på annet enn når jeg er på badet inntil jeg får noen til å se på det. Er forøvrig helt enig.



Slik ser en seriekobling ut. Merk at jeg ikke er elektriker og ikke vet om diodene skal seriekobles.






Var relativt sikker på at det var slik de var koblet sammen. Testet og det ble lys

[Larzen_91]

Da får pærene under halvparten av det de egentlig skal ha. Så lenge det går den veien så er det ikke like farlig, men de vil nok gi dårligere lys og det kan ha innvirkning på levetiden uten at jeg skal si det helt sikkert (er ingen LED ekspert i så måte).

[Baardsen]

LED må jo ikke kobles i serie som en tidligere tegnet her men i parallell.

[Larzen_91]

Ikke når den er konstantstrøm-regulert. Da skal den i serie.
