Hvorfor er det 3 kabler i strøm-mastene?


Nordmann3

Anbefalte innlegg

Videoannonse
Annonse

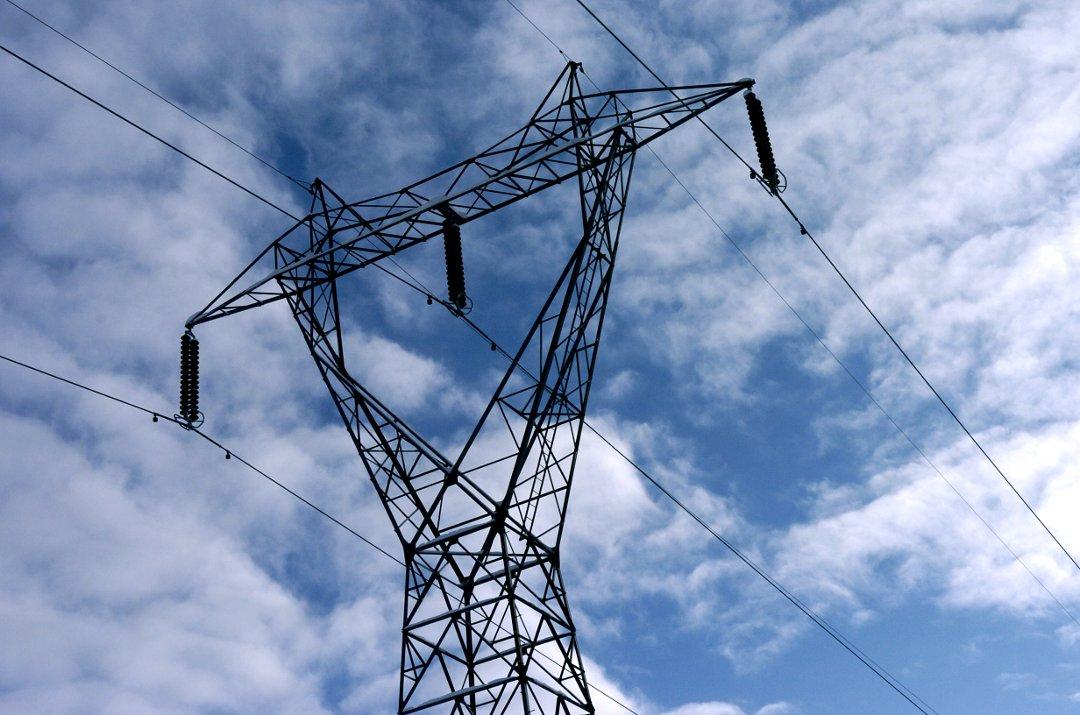

Det bilde som TS har lagt ut her, viser overføringslinjer som det ser ut til at er 145 kV (145.000 Volt) spenning på, og det er 1 tråd pr. fas her (altså 3 faser slik strømnettet også er på lavspentnettet/distribusjonsnettet i boligfelt o.l., men da i 230/400V etter at det er nedtransformert til riktig spenning selvfølgelig).



I tillegg så synes det også helt i toppen av mastene 2 tråder til, som er jording. Ikke bare for å ha jord med linjene og få jordet mastene (for beskyttelse), men for at det kan fungere som lynavleder, slik at en forhåpentligvis slipper et direkte nedslag på høyspennings isolatorene som holder høyspent ledningen oppe og isolert fra mastene.

Endret av fotonisse
Lenke til kommentar

I norge er det vanlig med 230 og 400 v, IT og TN nett. TN=400v og er 3 ledere hvor den ene er en såkalt 0-leder, altså jord. 1 leder + 0-leder gir 230 v så denne blir enten transformert ned til 230v hvis det skal leveres til privatboliger eller det blir levert 1 + 0 ledere som da er på 230v. Det kan leveres 2 og 3 ledere til privatboliger og det er vekselstrøm.

Lenke til kommentar

I Norge så er det stort sett bare jernbane og batterianlegg som har likespenning, resten er vekselspenning.

Hvilken type spenning som blir overført (eksportert ut/inn i Norge) har jeg ikke peiling på, så det skal jeg ikke si noe om.

Jeg jobber som energimontør, men ikke på så store overføringslinjer som du viser bilde av i startinnlegget ditt. Jobber stort sett med spenninger fra 230V og opptil 18.500V (18,5kV), og noen få ganger opp mot 50.000v (50kV).



Når det gjelder antall ledninger som henger i luften, så brukes det kun 3 strømførende faser + jord når en snakker om høyspenning.

Er det flere ledninger pr fas, så er det rett og slett for å øke tverrsnittet slik at det kan overføre mer med mindre tap.



Det kan også være flere ledningssett i de samme overføringsmastene, men da er det gjerne på hver sin side mastene. Altså 3 faser på hver side av mastene og jordledning på toppen. Jordledningen kan det forøvrig også være tvinnet en fiberledning rundt, det kan være en enklere måte å frem fiberkabel uten å måtte grave en del av distansen(e).
