stikkontakt og 1 polet bryter med lys

[kirie0]

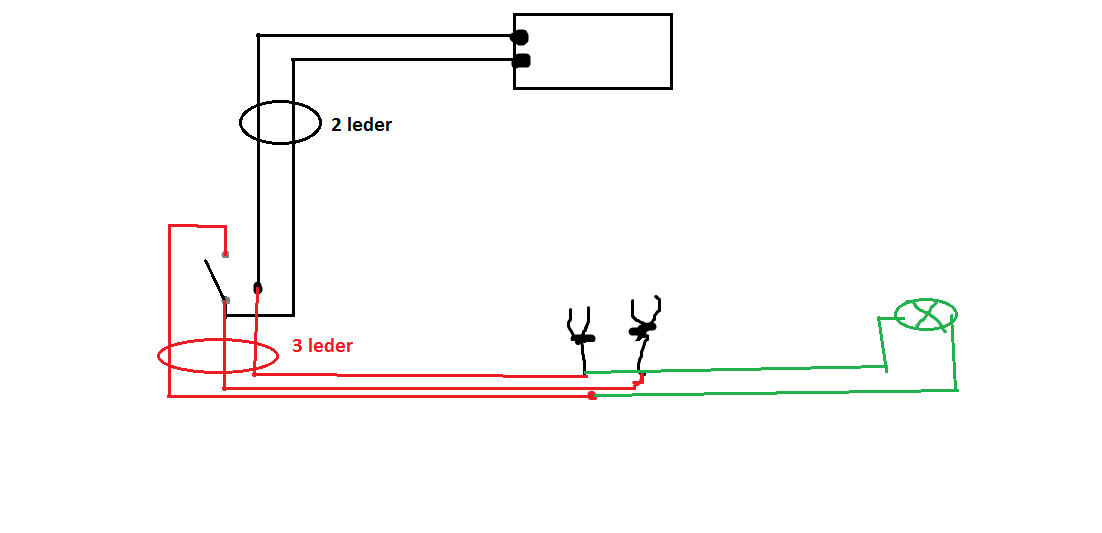

Hei  jeg lurer på hvordan det skal se ut inni bryteren og stikkontakten etter dette koblingskjemaet

Endret 12. oktober 2016 av kirie123

[Larzen_91]

Jeg forstår ikke spørsmålet. Tegningen er riktig den så langt jeg kan se, om enn litt skissete. Men lurer du på hvordan det blir fysisk inne i bryteren og stikkontakten?



Edit: skrivefeil.

Endret 12. oktober 2016 av El-Ateisten

[kirie0]

Hei  jeg lurer på hvordan det skal se ut inni bryteren og stikkontakten etter dette koblingskjemaet



Jeg forstår ikke spørsmålet. Tegningen er riktig den så langt jeg kan se, om enn litt skissete. Men lurer du på hvordan det blir fysisk inne i bryteren og stikkontakten?



Edit: skrivefeil.

ja

[Larzen_91]

Litt vanskelig å forklare i tekst. Har du sett tilkoblingene før? Er du kjent med bokstavmerkingen?

[kirie0]

Litt vanskelig å forklare i tekst. Har du sett tilkoblingene før? Er du kjent med bokstavmerkingen?

ja, jeg kan det meste av bokstaver og tegn.

[Larzen_91]

Har du stikkontakt og bryter til å åpne og se? Regner med at dette er en skoleoppgave, dere bør få en innføring i hvordan dette skal være. Lettere å vise i praksis enn å forklare i tekst.

[kirie0]

sant nok at detter en en skoleoppgave. læreren er ikke så mye til stede og forventer at vi skal lære på egenhånd. jeg vet jo hvordan de komponentene ser ut inni men det er bare koblingen jeg lurer på.

[Larzen_91]

Tja, for å være litt pedagogisk, hvilke symboler/bokstaver vil du finne i la oss si stikkontakten, og hva betyr de?

[kirie0]

Tja, for å være litt pedagogisk, hvilke symboler/bokstaver vil du finne i la oss si stikkontakten, og hva betyr de?

L=faseleder N=nøytral

[Larzen_91]

Samt jord, ja. Og hva er fargekoden på lederne i henhold til dette?

[kirie0]

Samt jord, ja. Og hva er fargekoden på lederne i henhold til dette?

l er brun, blå er n

[Larzen_91]

Da sier vel koblingen seg litt selv?

[kirie0]

Da sier vel koblingen seg litt selv?

det er litt mere avansert når det er en 2 fase leder og en 3 fase leder som skal kobles til sammen

[Smooshball]

Ta deg en tur i huset og let etter en bryter, dra av de 2 ytterste dekslene så ser du fort hvordan det ser ut

Bare hold pølsefingrene unna alt som heter skruer.



Og nei det er ikke mer avansert med 3, se på tegningen.

Den ene lederen skal gå via bryter og rett til lampe, de to andre skal ikke brytes.

[Larzen_91]

Tja, i en treleder kabel så har du ikke brun og blå, men brun, hvit og sort. Brun er faseleder, hvit er nøytralleder og sort er brutt faseleder (altså lederen som kommer ut av selve bryteren).



Stikkontakten skal følgelig ha den brune lederen, sort skal til lampa, og hvit skal til begge.

[kirie0]

Ta deg en tur i huset og let etter en bryter, dra av de 2 ytterste dekslene så ser du fort hvordan det ser ut

Bare hold pølsefingrene unna alt som heter skruer.



Og nei det er ikke mer avansert med 3, se på tegningen.

Den ene lederen skal gå via bryter og rett til lampe, de to andre skal ikke brytes.

er jo en fersk vg1 elev som ikke vet stort om koblingene

[Larzen_91]

Jeg vil anbefale å ikke tukle med spenningsatte anlegg. Dette er utstyr du bør ha tilgang til på skolen, dersom du spør en lærer får du sikkert lov å kikke litt nærmere på hvordan det ser ut innvendig.

[kirie0]

Jeg vil anbefale å ikke tukle med spenningsatte anlegg. Dette er utstyr du bør ha tilgang til på skolen, dersom du spør en lærer får du sikkert lov å kikke litt nærmere på hvordan det ser ut innvendig.

jeg vet jo det! å vi jobber jo med dette, og læreren vill ikke ikke hjelpe oss så må jo egentlig finne dette ute

[kirie0]

brun går på L. hvit og blå er festet med sukkerbit. jord går til jord og svart går på n

[kirie0]

brun går på L. hvit og blå er festet med sukkerbit. jord går til jord og svart går på n

har jeg bommet?
