Innsiden av en iiglo Pocket Powerbank 3000mAh

[gfagerland]

Hei! Jeg åpnet opp og sjekket hvordan denne så ut på innsiden:

- To skruer sitter bak deksel til micro-usb. Pop av deksel og skru ut disse.

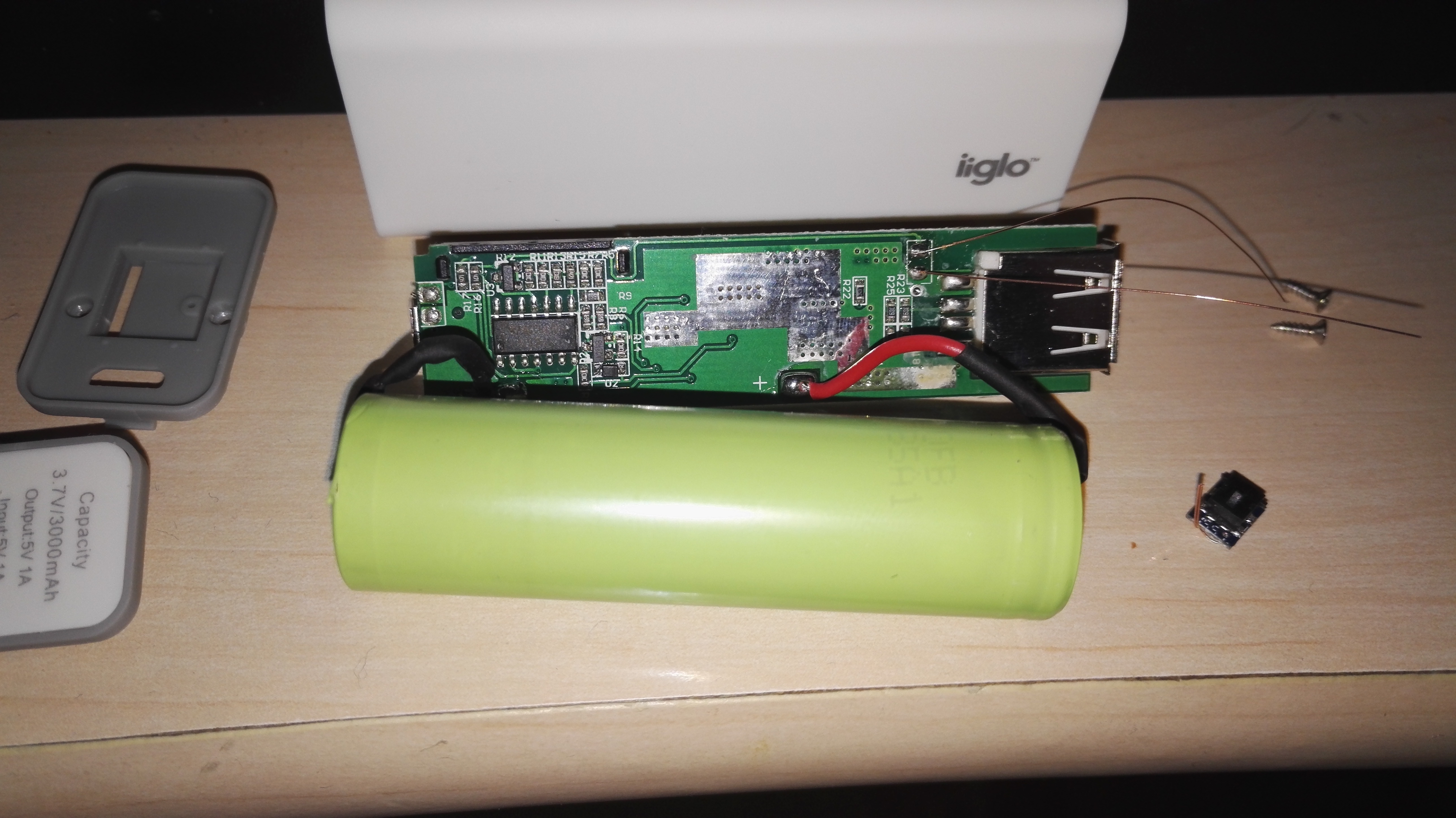

- En mikro-bryter sitter i USB-A enden. Ikke ta ut batteri og kretskortet før bryteren er løsnet.

To tynne ledninger går over fra brytern til kretskortet. (Jeg var uheldig å rev over disse.)

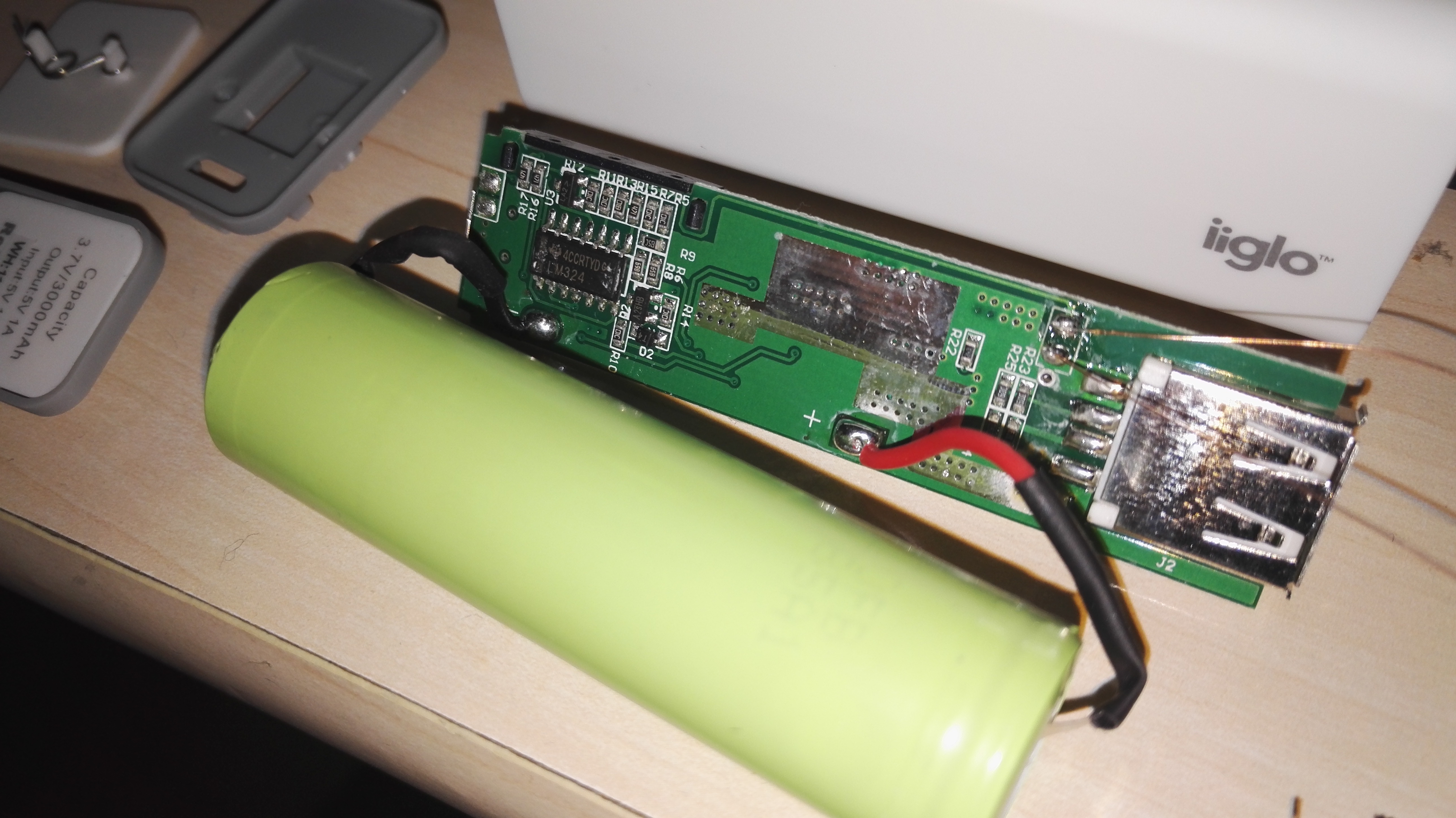

iiglo Pocket Powerbank 3000mAh

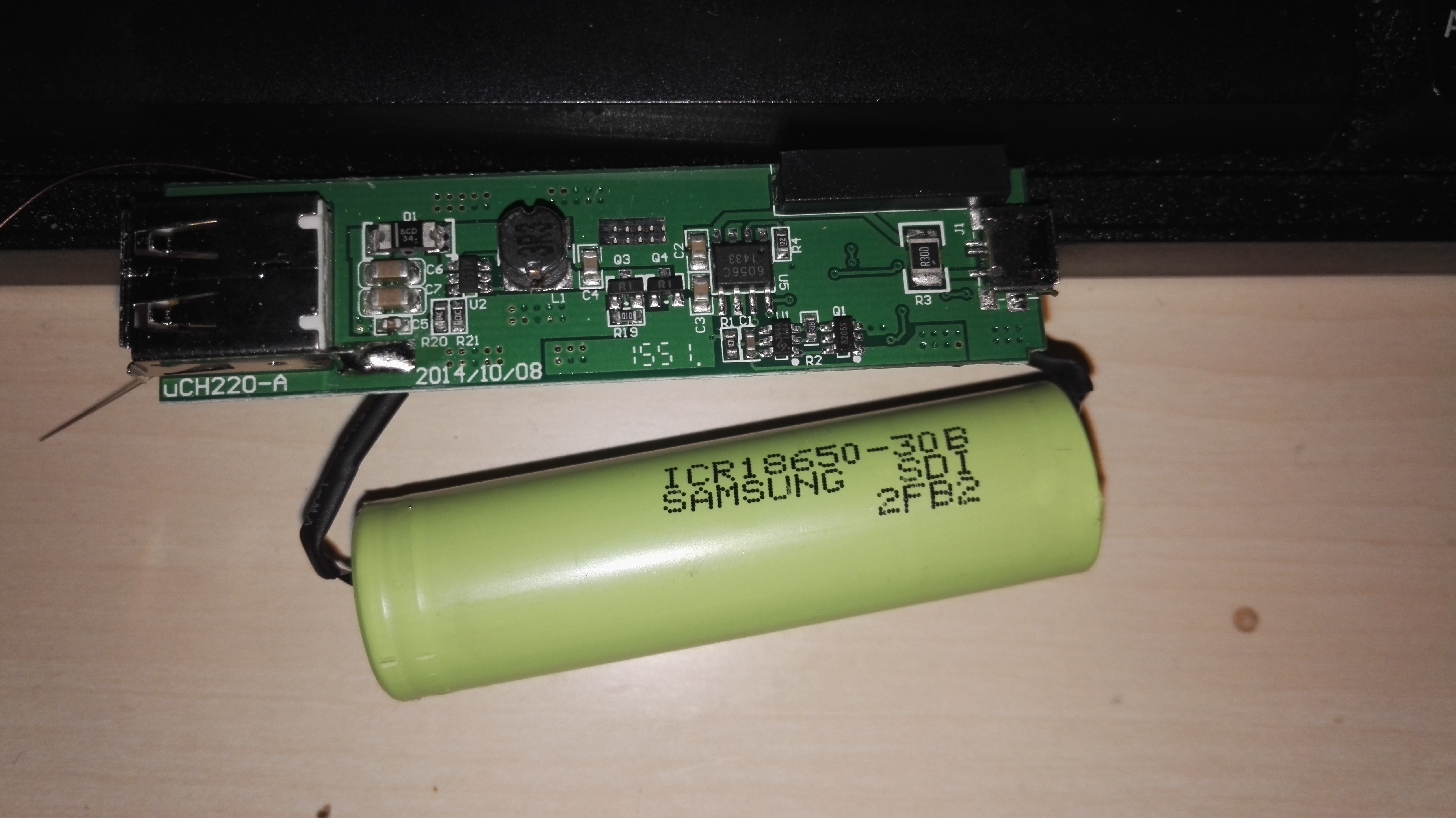

kretskort: uCH220-A - 2014/10/08



IC'er:

8pin: 6056C (1433) ?

14pin: 4CCRTYD (G4?) - LM324



batteri:

SAMSUNG SDI

ICR18650-30B

2FB2
