HTPC og sofaspill-PC

[dofferneo]

Endelig har jeg fått mulighet til å bygge en HTPC, og slipper dermed arbeidet med å koble den bærbare PC-en til og fra. HTPC-en skal stå i tv-benken sammen med tv, dekoder og øvrige enheter. Kompakthet og rent design stod i spissen da jeg valgte kabinett. Valget falt på ett Fractal Design Node 202.



PC-ens hovedformål er streaming av innhold fra NAS i det lokale nettverket.



Komponentene er valgt ut fra ett ønske om at maskinen skal kunne brukes som mediacenter, vert for virtuell maskin (hvis behov), og til sofaspilling. Maskinen skal takle video i HVEC x265 og 4K.

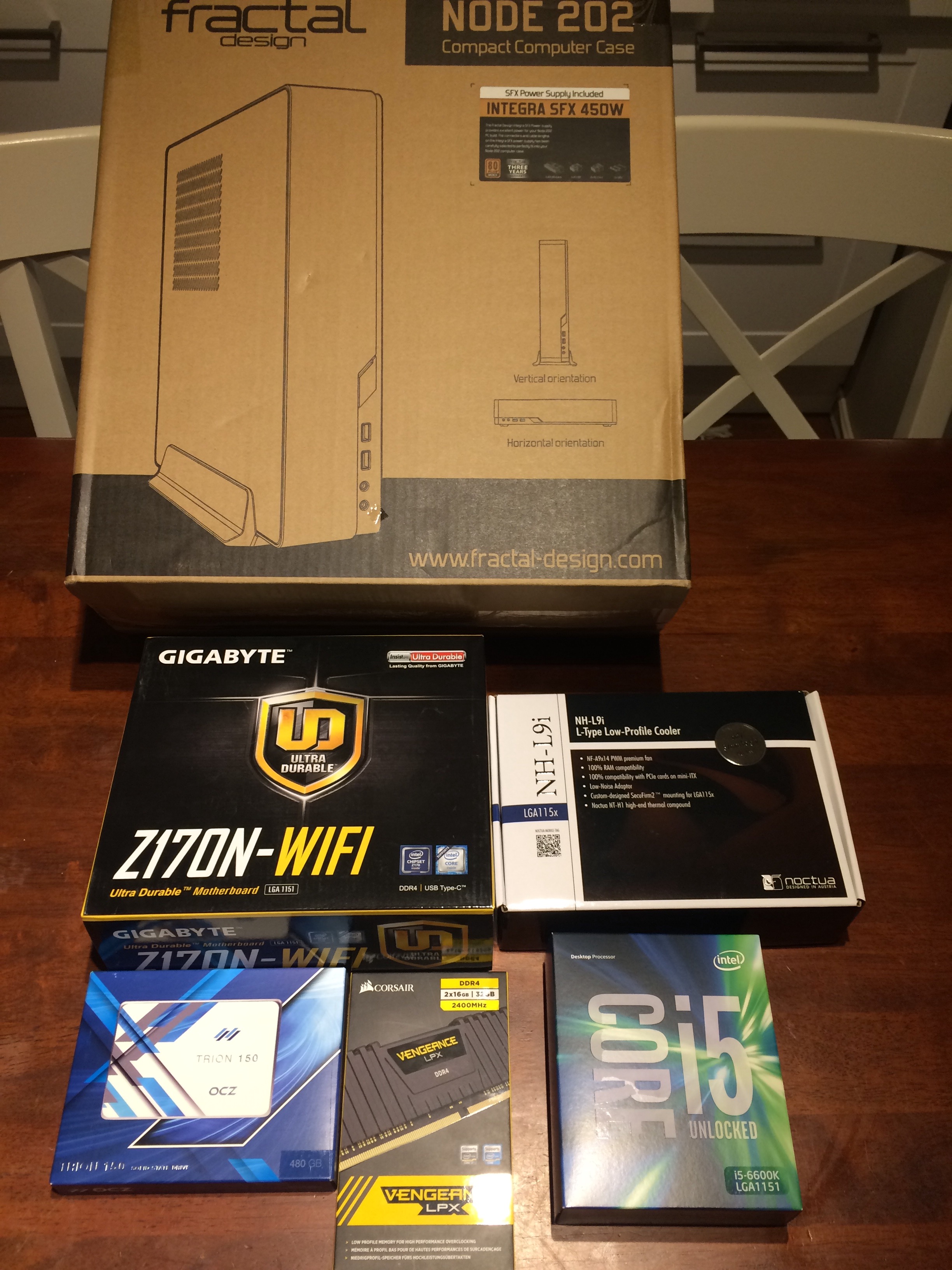

KOMPONENTER

Kabinett: Fractal Design Node 202 m/450W SFX PSU

Hovedkort: Gigabyte GA-Z170N-WIFI S-1151 Mini-ITX

CPU: Intel Core i5 6600K / 3.5 GHz prosessor Skylake S-1151

RAM: Corsair Vengeance Lpx 32GB 2400MHz DDR4 Ikke-ECC

SSD: Toshiba OCZ TR150 480GB 2.5" SATA-600

GPU: Gigabyte Radeon HD7950 (detaljer mangler)



ØVRIG

CPU-kjøler: Noctua Nh-L9i

Kabinettvifter: 2x Noctua 120mm (detaljer mangler)



Ikke alle deler er avbildet, fordi noe er tatt fra gamle maskiner.



Bygging starter trolig ikke før uke 30. Gleder meg!



KOMMENTARTRÅD

https://www.diskusjon.no/index.php?showtopic=1732561&st=0&p=23361498

Endret 18. juli 2016 av dofferneo

[dofferneo]

Gjennomgang av komponenter

(Egen post for kabinettet kommer).



HK

Gigabyte Z170N-WIFI

[Produkt i Prisguide]



Kabinettets størrelse begrenser valget av hovedkort til mini-ITX-varianter. Gigabyte GA-Z170N-WIFI har alle bjellene og fløytene jeg trenger til denne maskinen. Trådløst nettverk (802.11ac) og Bluetooth 4.2 integrert i kortet var det viktigste punktet. Bluetooth gir meg mulighet til å bruke Logitech diNovo mini uten å tenke på dongle. En fremtidig oppgradering av universalfjernkontroll kan også dra nytte av Bluetooth.



Ellers kan jeg nevne støtte for 4K via kortets to HDMI 1.4-utganger, to SATA express-porter og en PCIe gen3 x4 M.2-tilkobling på kortets bakside. For øyeblikket har jeg ikke bruk for noen av disse, men jeg mener det utvider kortets levetid i form av at det støtter disse relativt nye teknologiene.



Kortet ellers er ganske standard for mini-ITX. Her er støtte for to DDR4-moduler med støtte for maks 32 GB. En PCIe 3.0 x16-port gir støtte for ekstern grafikkløsning.



Tilbehør:

Hovedkortet kommer med svært lite tilbehør. I esken finner vi, foruten hovedkortet selv, WIFI-/Bluetooth-antenne, to SATA-kabler og I/O-skjold, samt brukermanual, installsjonsguide og CD med verktøy og drivere.



CPU

Intel Core i5 6600K, 3,5GHz Quad core

Prodnr: BX80662I56600K

[Produkt i Prisguide]

Klokkehastighet: 3,5 GHz

Turbohastighet: 3.9 GHz

Cache: 6 MB

Kjerner: 4

TDP: 91 W

Familie: Skylake

Socket: FCLGA1151



Valget av CPU var på mange måter det mest vriene. På den ene siden ønsket om en strømsvak CPU for stuebruk. På den andre siden ønsket om å yte godt nok til å dra nyere spill, være responsiv og ikke bli utdatert med en gang. Tidligere har jeg brukt CPU-er med redusert TDP (hhv. Q9450s og 2400s) og vært greit fornøyd med det. I nyere prosessorgenerasjoner har disse strømsvake CPU-ene tilnavnet 'T'. "Problemet" er at disse er har en lavere klokkehastighet enn sine brødre, og i i5 6600s tilfelle kjører 6600T på 2,7 GHz (3,5 GHz turbo) mot 6600K som kjører 3,5 GHz (3,9 GHz turbo). TDP er henholdsvis 35 W vs 91 W.



6600Ks TDP kan bli en utfordring i forhold til kjøling i denne maskinen. Mer om det i egen post (TBA).



Valget falt altså på en i5 6600K. CPU-en er åpen for overklokking, men i denne builden er det lite aktuelt. Avhengig av hvordan kjøleløsningen fungerer og kjernetemperatur under last

blir, vil jeg vurdere å klokke CPU-en ned.



[http://ark.intel.com/products/88191/Intel-Core-i5-6600K-Processor-6M-Cache-up-to-3_90-GHz?q=i5%206600k]



SSD

OCZ Trion 150 SSD, 480 GB

Prodnr: TRN150-25SAT3-480G

[Produkt i Prisguide]

Lese-/skrivehastighet:  550/520 MB/s

IOPS (les/skriv): 86K/83K

Tykkelse: 7 mm



Valget av lagringsmedie begrenset seg til disker i størrelsen 2,5", ettersom det ikke er plass til 3,5" i kabinettet. Selvfølgelig ble det en SSD, og etter litt frem og tilbake falt valget på en SSD fra OCZ med 480 GB kapasitet. Sammenlignet med andre disker i samme størrelse og prissegment, gir denne SSD-en mye litt ekstra for pengene i forhold til lese-/skriveytelse og IOPS - i hvert fall på papiret. Usikkerhet rundt hovedkortets støtte for M.2-brikker gjorde at jeg gikk for standard SATA3-disk.



Alt i alt er dette en disk som vil gi god nok ytelse til min bruk, med god plass til ett programvare og spill.



[http://ocz.com/us/ssd/tr150-ssd]

[http://www.anandtech.com/show/10189/the-ocz-trion-150-ssd-review]

[https://www.prisguide.no/produkt/ocz-trion-150-480gb-248816]



RAM

Corsair Vengeance LPX, 2x 16GB (32 GB) DDR4 2400MHz (kit)

Prodnr: CMK32GX4M2A2400C14

[Produkt i Prisguide]

Lese-/skrivehastighet:  550/520 MB/s

Tilgangstider: 14-16-16-31

Volt: 1,2 V





RAM kan man aldri få nok av, mener jeg! Denne HTPC-en får hele 32 GB DDR4-minne av typen Corsair Vengeance LPX. Man betaler cirka like mye per gigabyte om man kjøper 16 GB eller 32 GB, og da følte jeg at det var ikke noe å tenke over. Disse brikkene står på Gigabytes liste over støttede minnebrikker til hovedkortet. Hovedkortet har kun plass til to RAM-brikker. Med 32 GB trenger jeg ikke tenke på oppgradering i nærmeste fremtid.



[http://www.corsair.com/en/vengeance-lpx-32gb-2x16gb-ddr4-dram-2400mhz-c14-memory-kit-black-cmk32gx4m2a2400c14]



CPU-kjøler

Noctua NH-L9i

Prodnr: L9IKA003035

[Produkt i Prisguide]



Kabinettet setter begrensning for CPU-kjølerens høyde. Fractal Design sier maks høyde 56 mm. Det begrenser utvalget av kjølere betydelig. Tester av CPU-er med tilsvarende TDP viser at kjøleren jeg har valgt bør klare å holde CPU på rundt 60° C - 65° C på maks last [http://www.silentpcreview.com/article1464-page5.html].



(Skulle Noctua-løsningen vise seg å være for svak, må jeg vurdere å kjøre ned klokkehastigheten på CPU eller se etter en bedre kjøleløsning.)
