Automatiseringssystemer - Komponenter

[ByMagne]

Hei! Går VG1 og har tentamen i automasjon (automatiseringssystemer) i morgen, så jeg lurte på om noen kunne hjelpe meg med å beskrive hva de ulike komponentene og brytere gjør, og om de eks. er NO eller NC brytere.

F1 (hovedstrøm sikring)
F2 (styrestrøm sikring) [termisk vern?]
Q1 (kontaktor)
Q2 (ikke i bruk)
F3 (motorvern)

S0 (nødstopp)
L1 (lampe: oransje)
L2 (lampe: rød)
S2 (manuell 0 auto)
S1 (stopp med lys)
S3 (start med lys)
S4 (start med lys)



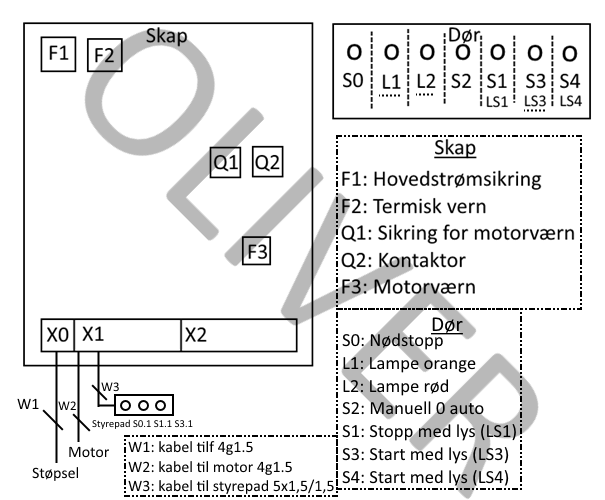

Om det er til hjelp, har jeg lagt til arrangements tegningen min som vedlegg.

[Handshaker]

Hei


Kan prøve å svar så godt jeg kan, men duger ikke til en 6ar



F1 og F2 har samme funksjon

- http://automasjon.blogspot.co.ke/2014/04/automatsikring-automatsikring-er-en.html



Q1 (kontaktor)

- For å koble motorer til og fra elnettet i automatiserte anlegg bruker vi vanligvis

kontaktorer. En kontaktor er en elektromagnetisk bryter som er laget

for å koble den elektrisk strømmen til motorviklingene.



Videre består kontaktoren av en spole: Når det går strøm gjennom spolen

dannes det et magnetisk felt som trekker den faste og den bevegelige jernkjernen

sammen. Da vil hovedkontaktene lage elektrisk forbindelse for

motorstrømmen. Hjelpekontakter med sluttekontakt vil gi elektrisk forbindelse

for styrestrømmen, mens hjelpekontakter med brytekontakt vil bryte

styrestrømmen. For å holde jernkjernene fra hverandre når det ikke går

strøm gjennom spolen, bruker vi en eller flere skrufjærer.

F3 (motorvern)

- For å beskytte motoren mot overbelastning, skjevbelastning (strømmen i

motorledningene er forskjellig) eller fasebrudd bruker vi vanligvis termisk

motorvern, det kalles også bimetallrelé. Dersom strømmen i en av tilledningene

til motoren blir større enn det motoren er beregnet for, vil dette

merkes av motorvernet, som vil koble ut styrestrømmen til kontaktoren slik

at motorstrømmen brytes.

Det er koblet slik at strømmen til motoren går gjennom motorvernet. I

motorvernet går strømmen gjennom tre små varmetråder, en for hver fase.

Varmetrådene er viklet rundt tre bimetallstykker. Dersom motorstrømmen

blir for stor, blir det stor varmeutvikling i varmetrådene. Det fører til at

bimetallene vil bøye seg og mekanisk påvirke en sluttekontakt og en brytekontakt



Forklaring:

Når bimetallet varmes opp på grunn av for stor motorstrøm i en av faseledningene,

vil kontakten merket 95–96 bryte og kontakten merket 97–98

slutte. Når kontakten 95–96 er koblet i serie med kontaktorspolen, vil

strømmen gjennom kontaktorspolen brytes når motorvernet løser ut, og

kontaktoren vil bryte strømmen til motoren. Dersom en ønsker indikering

av at motorvernet har koblet ut med en signallampe, kan strømmen til

lampa kobles i serie med kontakten 97–98.



S0 (nødstopp)

- NC for å byrte kretsen i nødssituasjoner

L1 (lampe: oransje)

-fargen velges lokalt på skolen, etter deres standard

L2 (lampe: rød)

-fargen velges lokalt på skolen, etter deres standard

S2 (manuell 0 auto)

- Vet ikke helt va denne skal være uten å vite styringen
S1 (stopp med lys)

-Stopp pleier det å være NC
S3 (start med lys)

- Start pleier det å være NO
S4 (start med lys)

- Start pleier det å være NO

[ByMagne]

Det er nok mer enn godt nok, tusen takk

[ByMagne]

Siden om F1 og F2 funker ikke :/
