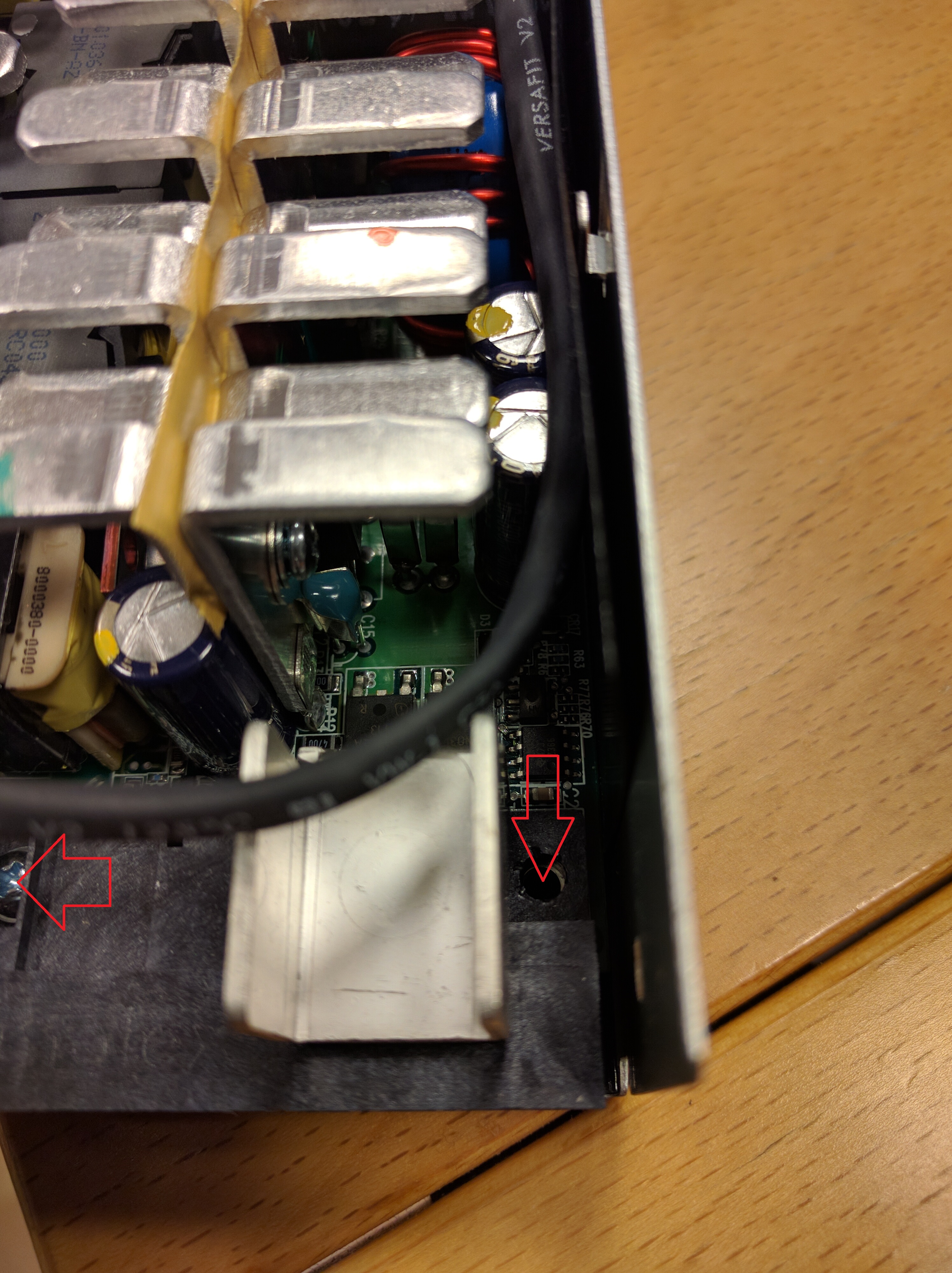

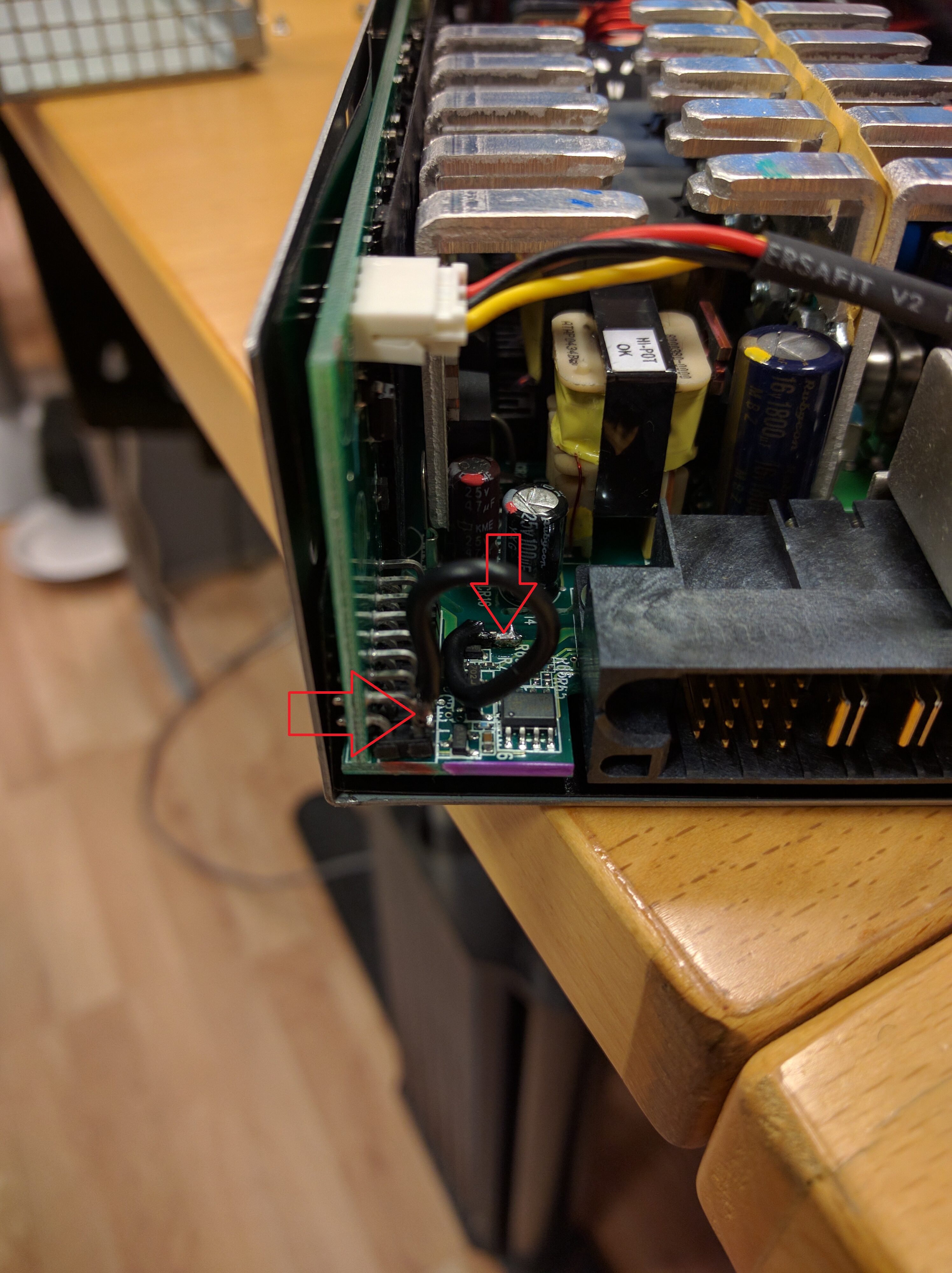

xibriz Skrevet 20. mai 2016 Del Skrevet 20. mai 2016 Jeg tenkte jeg skulle slenge opp en liten worklog til inspirasjon for andre. Jeg har en balanselader til LiPo-batterier som jeg lenge har kjørt på 12V. I forbindelse med ett prosjekt trenger jeg noe større batteri enn det jeg har hatt før (6S 16Ah), og da trenger jeg mer trøkk for å lade disse i ett fornuftig tempo (aka ikke hele dagen). I den forbindelse fant jeg ut at det er ganske vanlig i RC-miljøet og konvertere to server-PSUer til å kjøre i serie for å få 24V. Og tilfeldigvis så hadde vi en gammel server på jobb som skulle kasseres. Så da var det bare å sette i gang På den ene strømforsyningen må man isolere jord på DC-siden slik at de kan kobles sammen uten at noe kortslutter. Her er fremgangsmåten på følgende strømforsyning: ArtesynModel 7000758 - 0000 REV: AFRU P/N: 7000758 - 0C02IBM P/N: 49P2166IBM FRU P/N: 49P2167EC NO: H22799TINPUT: 100 - 127 V or 200 - 240 V 7/3.5 A 50/60 HZOUTPUT 12 V 42A 5 V 2A 1. Fjern de to bakerste skruene (DC-siden) og slå ut "pinnene" kretskortet står på i kabinettet. Det er her DC-siden er jordet i kabinettet. Dette gjør du kun på den ene strømforsyningen. 2. Punkt 1 mefører at viften (og kanskje andre ting) slutter å fungere, så her må en ledning loddes på kretskortet for å fikse problemet. 3. Lodd på kabler for 12V og 24V. Pinne 3 øverst fra venstre og pinnen nederst på venstre må kobles sammen for å starte DC-siden på strømforsyningen. 4. Lag en fin splitkabel til AC-siden. 5. Lag fine uttak. Kanskje jeg lager en til USB-også så jeg kan lade mobilen samtidig Hvis noen skal prøve dette selv å må kjøpe inn strømforsyninger finnes det noen som er lettere å jobbe med. Jeg bare brukte disse fordi de var gratis Lenke til kommentar
