kan noen se om sekvensskjemaet mitt stemmer?

[lawiet]

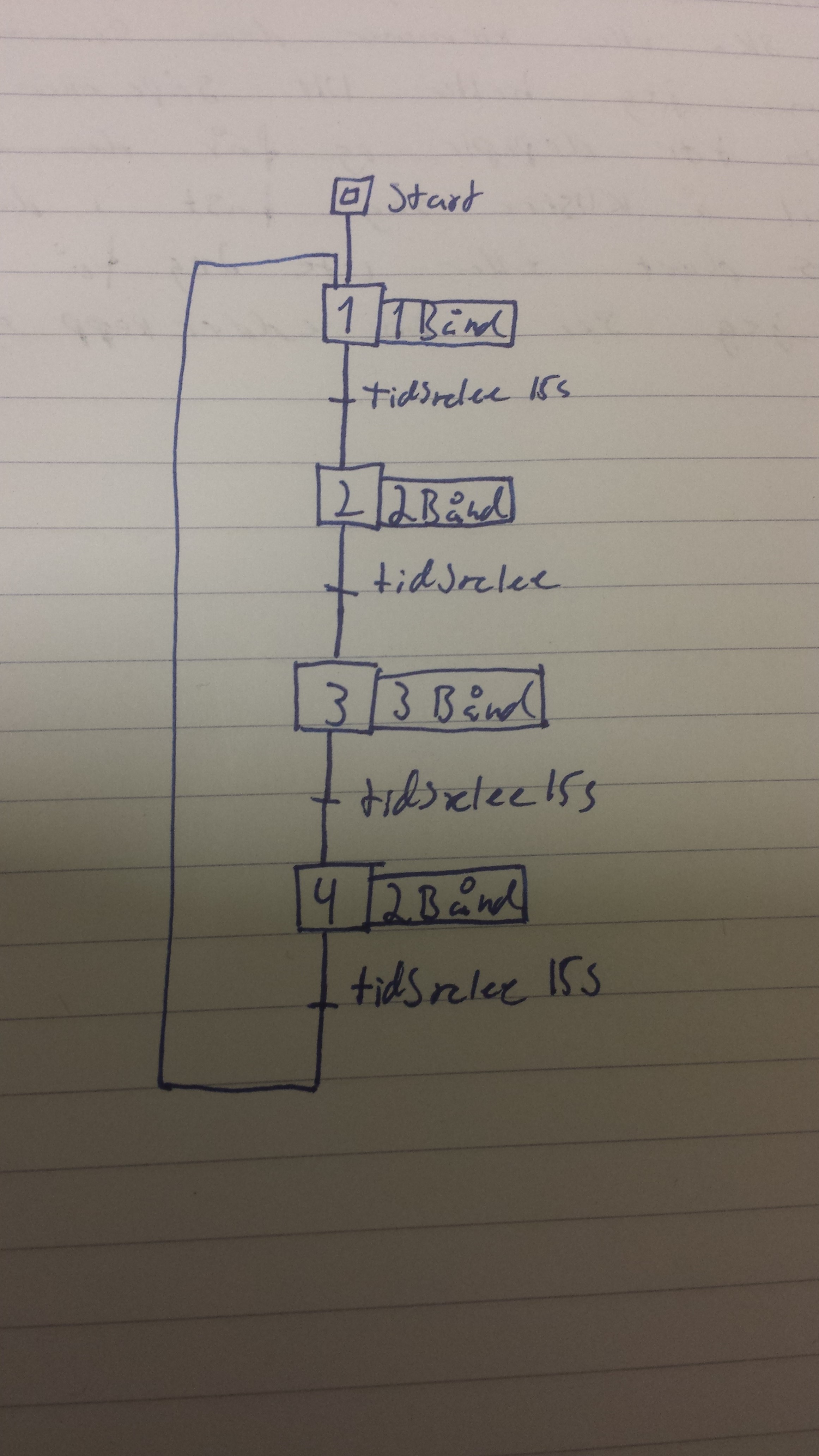

kan noen se om sekvensskjemaet mitt stemmer? PLS

her er oppgaven

Kan noen se om sekvensskjemaet mitt stemmer?

For oppstart:

Først transportbånd 1, så etter 15 sekunder transportbånd 2, og så etter nye 15 sekunder transportbånd 3.

For nedstegning:

Først transportbånd 3, så etter 15 sekunder transportbånd 2 og så etter nye 15 sekunder transportbånd 1.

Start og stoppbetingelsene blir da som følger:

Oppstart:

Startsekvensen kjøres i gang ved at S1 aktiveres.


Nedstenging.

Stoppsekvensen kjøres i gang ved at S2 aktiviseres.





[geir__hk]

Du må være mer spesifik hvordan tidsreléet er adressert. Her ser det ut som du bruker 4 forskjellige addresser mens du kunne klart deg med 2 - gitt at du ikke trenger å justere disse individuelt i ettertid.

[arne22]

Nei, det stemmer ikke noe særlig. Det kan vel diskuteres om det er en oppgave i sekvensstyring i det hele tatt, men det kan jo uansett også løses som en "sekvensstyring". I så fall så blir det vel 6 sekvenser med hvert sitt "overgangsvilkår". Sekvens 1 og 4 "trigges" av brytere og de øvrige sekvensene "trigges" av timere. Tror det blir slik. Dette kan eventuelt programmers i ladder.

[arne22]

Kladder litt for å se hvordan dette blir:



Sekvens "0" (?) Stillstand



Sekvens 1. Bånd 1 går. Trigges av startbryter.

Sekvens 2. Bånd 1 og bånd 2 går. Trigges av timer 15 sek.

Sekvens 3. Bånd 1, Bånd 2 og Bånd 3 går. Trigges av timer 15 sek. (Normal drift, oppstart ferdig.)

Sekvens 4. Bånd 1 og Bånd 2 går. Trigges av stoppbryter.

Sekvens 5. Bånd 1 går. Trigges av timer 15 sekunder.

Sekvens 6. Ingen bånd går. Trigges av timer 15 sekunder.



Jo dette går fint å programmere i ladder, litt småplunder men ikke særlig vanskelig.



Mulig at det kan være behov for 2 stoppbrytere en som kjører sekvensene og en nødstopp som gir øyeblikkelig stopp?

Endret 16. april 2016 av arne22
