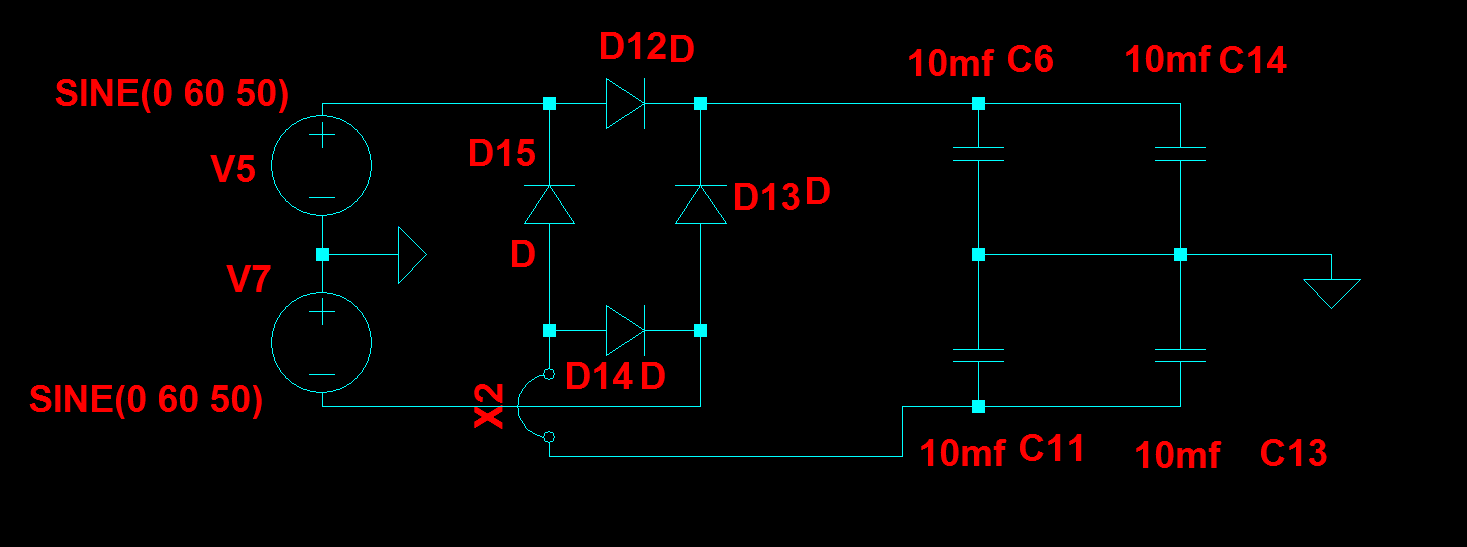

CryBallz91 Skrevet 5. april 2016 Del Skrevet 5. april 2016 Hei og hå! Søkte litt rundt i forumet, men fant ikke noe som kunne gi meg svar! Jeg har lyst å lage meg en bass forsterker, men trenger et design til strømforsyning. Jeg tok en trafo fra en ødelagt Onkyo TX-NR 609, i vil bruke den. Den har 80 volt peak to peak, og etter likerettingen og kondensatorene så viser den 120 volt DC. Den har to 60 volt linjer etter disse, jeg har fire 10.000µF kondensatorer med to på hver linje. Med for mye rippel så vil høre det i høytalerne, og det vil jeg ikke :O! Da jeg skulle ta av kondensatorne fra Onkyoen, så oppdaget jeg at strømforsyningen var koblet direkte på effekttransistorene i forsterkern, hvordan kan dette ikke lage rippel :|? jeg har også tatt ut for-forsterker og transistor driver trinnet, men skjønner ikke bæret av den! TL;DR: hvordan designer jeg en strømforsyning som kan brukes i lyd uten at det for mye rippel? Har lastet opp en fil som viser hvordan den ser ut. Lenke til kommentar
ventle Skrevet 5. april 2016 Del Skrevet 5. april 2016 Rippel på forsyningsrailen trenger ikke bety rippel på forsterkerutgangen. Det kommer an på forsterkerens evne til å isolere utgangen fra strømforsyningen, kjent som PSRR (power supply rejection ratio). Hvis forsyningen har en rippelspenning på 2 volt peak to peak, og forsterkeren har en PSRR på -60dB, vil resulterende rippel på utgangen bli ca 2 mV peak to peak, eller 5*10^-7 watt i en 8-ohms høyttaler. Det vil du neppe høre. Lenke til kommentar
CryBallz91 Skrevet 5. april 2016 Forfatter Del Skrevet 5. april 2016 Rippel på forsyningsrailen trenger ikke bety rippel på forsterkerutgangen. Det kommer an på forsterkerens evne til å isolere utgangen fra strømforsyningen, kjent som PSRR (power supply rejection ratio). Hvis forsyningen har en rippelspenning på 2 volt peak to peak, og forsterkeren har en PSRR på -60dB, vil resulterende rippel på utgangen bli ca 2 mV peak to peak, eller 5*10^-7 watt i en 8-ohms høyttaler. Det vil du neppe høre. Nei, 2mV peak to peak er det ingen som hører ! Men hvordan kan jeg fnne ut av dette? Jeg vet at jo mer strøm som trekkes fra strømforsyningen, jo mer rippel. Og jeg skal jo heller ikke ha full volum på hele tiden, så på et normalt lydnivå så må den være så rippelfri som mulig. Og hvor er det normalt å ha volum pot meteret? Lenke til kommentar
ventle Skrevet 5. april 2016 Del Skrevet 5. april 2016 Er planen din å lage selve forsterkerkretsen selv, dvs lage kretskort og lodde på komponentene? Eller skal du bruke en ferdig forsterkermodul og lage det rundt (strømforsyning, kabinett, kontakter)? Om du bruker en ferdig modul, eller baserer deg på et velkjent, utprøvd design, har disse som oftest godt nok PSRR til å håndtere normale rippelspenninger. Ofte kommer de også med føringer/anbefalinger om hvordan du bør designe strømforsyningen. Elliot Sound Products er en god kilde til kretsdesign for det meste innen både lyd og andre ting. Lenke til kommentar
CryBallz91 Skrevet 5. april 2016 Forfatter Del Skrevet 5. april 2016 Er planen din å lage selve forsterkerkretsen selv, dvs lage kretskort og lodde på komponentene? Eller skal du bruke en ferdig forsterkermodul og lage det rundt (strømforsyning, kabinett, kontakter)? Om du bruker en ferdig modul, eller baserer deg på et velkjent, utprøvd design, har disse som oftest godt nok PSRR til å håndtere normale rippelspenninger. Ofte kommer de også med føringer/anbefalinger om hvordan du bør designe strømforsyningen. Elliot Sound Products er en god kilde til kretsdesign for det meste innen både lyd og andre ting. Skal bygge forsterker delen. Hm, det så interressant ut ! Skal lese på det, takk for svar ! Lenke til kommentar
CryBallz91 Skrevet 5. april 2016 Forfatter Del Skrevet 5. april 2016 Markerer som løst, hvis det er andre som leser og trenger samme hjelp så trykk på lenken ventle har lagt ut ! Lenke til kommentar
CryBallz91 Skrevet 5. juni 2016 Forfatter Del Skrevet 5. juni 2016 Hei og hå! Jeg bygde en forsterker fra den nettsiden, men får strøm fra strømforsyningen til høytaleren . Jeg bygde den nesten helt lik, eneste forskjell er fire transistor par på utgangen i stedet for to. Og 47u farads kondensatorer da jeg ikke har noen på 100u farad. Skjønner ingenting :s Her er forsterkeren, med koblingskjema hvis man vil ha flere transistorer. Jeg koblet jord kontakten til høytaleren på jord kontakten til inngangen, og testet etterpå på strømforsyningen sin jord. Ble det samme... Lenke til kommentar
CryBallz91 Skrevet 5. juni 2016 Forfatter Del Skrevet 5. juni 2016 Testet i Ltspice, funker fint der. Selv med 47u farad kondensatorer. Lenke til kommentar
geir__hk Skrevet 5. juni 2016 Del Skrevet 5. juni 2016 Regner med du har bygget det som en broforsterker. Hva er hvilespenningen på utgangene på hvert trinn? Lenke til kommentar
CryBallz91 Skrevet 5. juni 2016 Forfatter Del Skrevet 5. juni 2016 Regner med du har bygget det som en broforsterker. Hva er hvilespenningen på utgangene på hvert trinn? Aner ikke hva broforsterker er :s eller hva hvilespenning er. Det er spenning uten belastning? o.O Lenke til kommentar
CryBallz91 Skrevet 5. juni 2016 Forfatter Del Skrevet 5. juni 2016 Når man ser på koblingen, så ser det ut som om det er to jordingspunkt: ett ved inngangen som er en opp-ned trekant, og ett som er et "vanelig" jord tegn. På utgangen og kondensaterene nede til venstre. Lenke til kommentar
CryBallz91 Skrevet 5. juni 2016 Forfatter Del Skrevet 5. juni 2016 Regner med du har bygget det som en broforsterker. Hva er hvilespenningen på utgangene på hvert trinn? Aner ikke hva broforsterker er :s eller hva hvilespenning er. Det er spenning uten belastning? o.O Målte 70 volt på innganen og 60 volt på utganen. Trooooooooooooooor det er en jordingsfeil! Kan fikse det. Lenke til kommentar
CryBallz91 Skrevet 5. juni 2016 Forfatter Del Skrevet 5. juni 2016 Nederst til venstre er det to kondensatorer som skal til jord, hadde de først i strømforsyninga sin jord. Det gikk dårlig...koblet den til for-forsterkeren sin jord, spenningen ble lavere men en kondensator på strømforsyninga til for-forsterkern eksploderte.. Lenke til kommentar
CryBallz91 Skrevet 6. juni 2016 Forfatter Del Skrevet 6. juni 2016 (endret) Vel, jeg fant ut hva det var. Jeg glemte å lodde på pluss spenningen på for-forsterkeren..... EDIT: fortsatt feil.. Endret 6. juni 2016 av CryBallz91 Lenke til kommentar
geir__hk Skrevet 6. juni 2016 Del Skrevet 6. juni 2016 (endret) Hvilespenning er spenning mellom jord og utgangen når det ikke tilføres signal. Ellers finner du litt informasjon her om hva brokoblet forsterker (bridged amplifier på engelsk) er for noe. Har du fortsatt samme målt hvilespenning? Hvordan har du koblet høytaller? Endret 6. juni 2016 av geir__hk Lenke til kommentar
CryBallz91 Skrevet 6. juni 2016 Forfatter Del Skrevet 6. juni 2016 Hvilespenning er spenning mellom jord og utgangen når det ikke tilføres signal. Ellers finner du litt informasjon her om hva brokoblet forsterker (bridged amplifier på engelsk) er for noe. Har du fortsatt samme målt hvilespenning? Hvordan har du koblet høytaller? Okei! Fikset litt og har skurr på utgangen....pluss noen volt fra strømforsyningen. Jeg bruker forskjellige strømuttak fra trafoen, men det har vel ikke noe å si? Hcis jeg jorder for-forsterkeren med strømforsyningen til effekt trinnet, så smeller det i dioedene på strømforsyningen til for-forsterkeren :/. Tror jeg har koblet en del feil, så skal finne ut av det. Nei det ern mono forsterker så ingen brokobling, og høytaleren er koblet mellom jord på strømforsyningen og uttgangen på transistorene. Lenke til kommentar
CryBallz91 Skrevet 6. juni 2016 Forfatter Del Skrevet 6. juni 2016 Jeg hadde to jordings punkt, det er fikset nå så denne tråden er løst! Lenke til kommentar
toreae Skrevet 6. juni 2016 Del Skrevet 6. juni 2016 Tegning nr 2 har vel en feil? Slik høyttaleren er tegnet inn, så vil det ikke skje mye. Om det er meningen at forsterkeren (tegning 2) skal yte like mye som orginalen (tegning 1)., ville jeg gjort R18 - R21 dobbel så store. Lenke til kommentar
CryBallz91 Skrevet 6. juni 2016 Forfatter Del Skrevet 6. juni 2016 Tegning nr 2 har vel en feil? Slik høyttaleren er tegnet inn, så vil det ikke skje mye. Om det er meningen at forsterkeren (tegning 2) skal yte like mye som orginalen (tegning 1)., ville jeg gjort R18 - R21 dobbel så store. Tror ikke det er feil? Med større motstander så blir det et større spennings deling, som jeg TROR kan gjøre at det blir mindre spenning på utgangen. Jeg bruker 0.22 ohm. Lenke til kommentar
toreae Skrevet 6. juni 2016 Del Skrevet 6. juni 2016 Tegning nr 2 har vel en feil? Slik høyttaleren er tegnet inn, så vil det ikke skje mye. Om det er meningen at forsterkeren (tegning 2) skal yte like mye som orginalen (tegning 1)., ville jeg gjort R18 - R21 dobbel så store. Tror ikke det er feil? Med større motstander så blir det et større spennings deling, som jeg TROR kan gjøre at det blir mindre spenning på utgangen. Jeg bruker 0.22 ohm. Skal du fordele samme strømmen på 4 motstandere istedenfor 2, og ha samme spenningstap, må du doble motstanderene. Du har i praksis parallellkoblet 4 motstander istedenfor 2 (2 x R18 +2 x R20 på pluss-siden) og må doble verdien på hver motstand for å ende opp med samme samlet resistans. Om ytelsen skal være den samme. Lenke til kommentar
