Hjelp til bygging av CNC miller maskin!

[iam99pk]

hei! jeg har lyst til å lage en CNC maskin ifra bunne av. har sett mye på x-carve dessignet og har lyst å bygge noe lignende.. men synes prisen ifra de (1500 dollar + frakt) var litt dyrt for min første CNC maskin..

Har drevet med 3D printing en god stund nå og har bygget den (prisa i3 kit ifra kina) + noen oppgraderinger på den..

Har hvordsaklig tenkt til å kutte i tre og alu, kommer også sikkert til å kutte i anne myk materialer.. så jeg lurte på noen små ting Uttrykksikonet smile hvis jeg går for x-carve dessignet er det et solid og godt dessign eller burde jeg gå for noe annet?
hvor mye ca kommer jeg til å bruke på en OK god CNC maskin? tenker jeg kommer til å bruke dremelen jeg har ifra biltema fyst også kommer jeg heller til å oppgradere den med en senere anledning.. alt av kabel kjeder og små ting som ikke må være veldig solid (f.eks holder til endstop osv) kommer jeg til å prine ut tenker jeg..

holder på å lese denne her: http://lcamtuf.coredump.cx/gcnc/ch1/ for å finne ut mere om CNC





Har sett litt runt på nettet etter forskjellige deler og hvis jeg går for x-carve sitt dessing så kommer jeg nok til å ha 4 stk nema 23 motorer (kansje neam 17 hvis folk mener det er overkill å gå for nema 23)



har funnet dette "kittet" på ebay http://www.ebay.com/itm/EU-Free-shipWantai-4Axis-Nema-23-Stepper-Motor-290oz-in-2-phase-4-Leads-CNC-kit-/181826184611?hash=item2a55af65a3:g:XHkAAOxyyq5TKtQi



men vet ikke om det er noe bra kort? om jeg heller skulle kjøpt 4 stk stepper, powersuply og kort utenom hverandre? slipper da også toll.. så er kansje lurt det?



har ingen anelse om hvilket kort jeg skal kjøre CNC maskinen med, men vil at jeg kan kontrolere den med PC-en.





håper noen kan hjelpe meg med dette nye prosjektet mitt kommer nok til å lage byggetråd når jeg bygger hvis jeg får meg til å gjøre det



[tingo]

Styring: LinuxCNC eller grbl. Hvis du bruker grbl, så er kontrolleren i praksis en Arduino + et motorkontrollkort. Oppdatering: grblshield var det ja.

Endret 14. desember 2015 av tingo

[tingo]

Hmm, har visst skjedd mye siden jeg så på dette sist. Nå finnes TinyG og Chilipeppr også.

[sungun]

Kan anbefale openbuilds. F.eks en ox, c-beam eller en av de hundre andre konstruksjonene på forumet. Der får du også kjøpt alt du trenger, utenom fres.



Linear rail og ball screw er nok hakket vassere, men presisjon og harde materialer krever en vesentlig kraftigere konstruksjon og fres.

[iam99pk]

okay har sett på arduino og det grbl shilet..

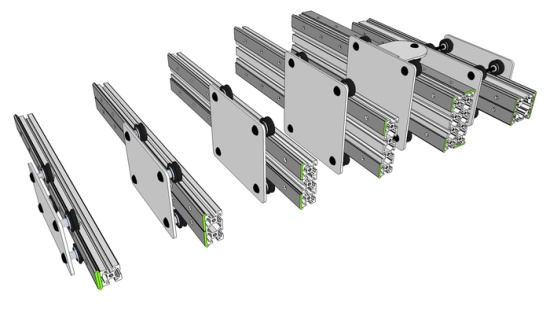

tenker å bygge rammen av alu profiler, også gjøre noe slikt:



kommer jo som sagt til å begynne med dremelen jeg har ifra biltema så blir bare i tre og andre mye materialer i begynnelsen for å få ner prisen på den.

 har også tilgang til så å si alt av kabler og slikt jeg trenger, printer ut kabel kjede og div små holdere som ikke trenger å være så kraftige, printer også kabeler kjedene må jo få brukt 3D printeren til noe fornuftig..



har også ende brytere og tekter å kjøpe 10m med GT3 belte (vet det er for mye men da har jeg nok og nok i reserve ) og 3 20teeth pulley



jeg skal prøve å få noen som har en CNC maskin til å kutte diverse plater for meg



så det jeg vet jeg trenger er:



Elektronikk:

strømforsyning, 4x nema 23 stepper motorer (kansje nema 17 hvis folk mener det er godt nokk) GRBL shilet, (har arduino uno og mega liggene å støver ned).



Rammen:

x antall meter med alu profiler, diverse kulelager osv, vinkeler og festematerialer, skruer osv..



fant en CNC maskin som hadde slik en: er det lurt å ha eller?

http://www.ebay.com/itm/1-new-anti-backlash-ballscrew-RM1605-300mm-C7-end-machined-CNC-/301006221223?hash=item46155e6fa7:g:WYsAAOSwFL9TtnhQ





tror ikke det er noe jeg har glemt da? eller?

Endret 14. desember 2015 av iam99pk

[BigJackW]

Anbefaler http://stores.ebay.com/linearmotionbearings og http://www.ebay.com/sch/longs_motor.

Skal du ha kvalitetsdrivere er vel Gecko drives noe av de bedre  http://www.geckodrive.com

Styr for øvrig unna kort med TB6560 driveren;
https://acassis.wordpress.com/2014/03/15/be-aware-of-issues-with-these-tb6560-boards-from-ebay/

Endret 14. desember 2015 av BigJackW

[iam99pk]

Anbefaler http://stores.ebay.com/linearmotionbearings og http://www.ebay.com/sch/longs_motor.

Skal du ha kvalitetsdrivere er vel Gecko drives noe av de bedre  http://www.geckodrive.com



Styr for øvrig unna kort med TB6560 driveren;

https://acassis.wordpress.com/2014/03/15/be-aware-of-issues-with-these-tb6560-boards-from-ebay/

okay



de motorene er til dremel? eller for å styre hele greia?



da har jeg bestilt 10m med GT3 belt, og 3 GT3 pulley så da var det gjort.. kan uansett bruke det på 3D printeren hvis CNC maskinen blir en fiasko

[iam99pk]

da har jeg sotte her å regnet litt



har kjøpt belte og pulley og noen små ting til ca 430kr



så må jeg ha 4 neam 23 som blir rundt 1000kr (satser på å bestille i fire omganger for å unngå toll  )

strømforyning til rundt 300-400kr

kortet blir vel rundt 300-400kr kansje mere må sjekke det litt bedre

ballscrew til 300kr

et brett til å feste ting i og slikt til 300kr (regner med jeg stjeler en forskalingsplate av gamlingen)

kulelager (må sjekke pris og kvalitet på de)



500kr i plastikk til 3D printeren



så skal jeg høre med gamlingen om han kjenner noen som kan kutte ut alle platene for meg for en litt billig penge

også blir det jo alu profilene til å bygge selve rammen av



+ div skurer, mutter og skiver.





er det da noe jeg har glemt?

[Winze]

Hvordan går det med cnc bygginga?

Sittet å sett på x-carve og div andre cnc maskiner selv, men så kom jeg over denne http://www.thingiverse.com/thing:724999, så nå er deler til den bestilt, og printeren jobber for full maskin her.

[iam99pk]

Hvordan går det med cnc bygginga?

Sittet å sett på x-carve og div andre cnc maskiner selv, men så kom jeg over denne http://www.thingiverse.com/thing:724999, så nå er deler til den bestilt, og printeren jobber for full maskin her.

kommer deler inn hver dag! alt er bestilt utenom spindelmotoren. har også valg å gå på ett sikkelig dårlig og billig kort ifra ebay.. (170kr) for å sjekke om alt funker.. kommer seffølgelig til å oppgradere dette kortet.. tengte jeg skal bruke det til den du linker til å men bare bytte til laser istedenfor spindel på den



tror jeg mangler 3-4 pakker og skruer så skal jeg begynne å bygge den gikk for ox.. (kjøpte deler seperat ifra ebay og openbuild) og har fått alt for under 9k med frakt og toll! (kittet koster vel 14k eller noe slikt)

[iam99pk]

har også tengt å bygge denne når den tid kommer
http://www.thingiverse.com/thing:456659

har alltid hatt lyst på en delta etter jeg kjøpte min prusa i3 angrer ikke på prusaen altså.. men blir gøy å bygge en delta også

[iam99pk]

DA har jeg ENDELIG begynt på CNC maskinen!



var inneom tools, tess, byggmaker OG biltema!



tess hadde ikke en eneste mutter eller bolt så det var jo teit å gå det å kjøpe skruer.

byggmaker hadde ikke noe av det jeg trengte..

tools hadde bare 10mm og 50mm skruer så hjalp jo litt men ikke allverdens..

biltema hadde muttere, 20mm og 40mm skruer så kjøpte det



blir litt kapping av div skruer.



men gjør ikke noe fordi de går ikke i veien for noe så det skal funke



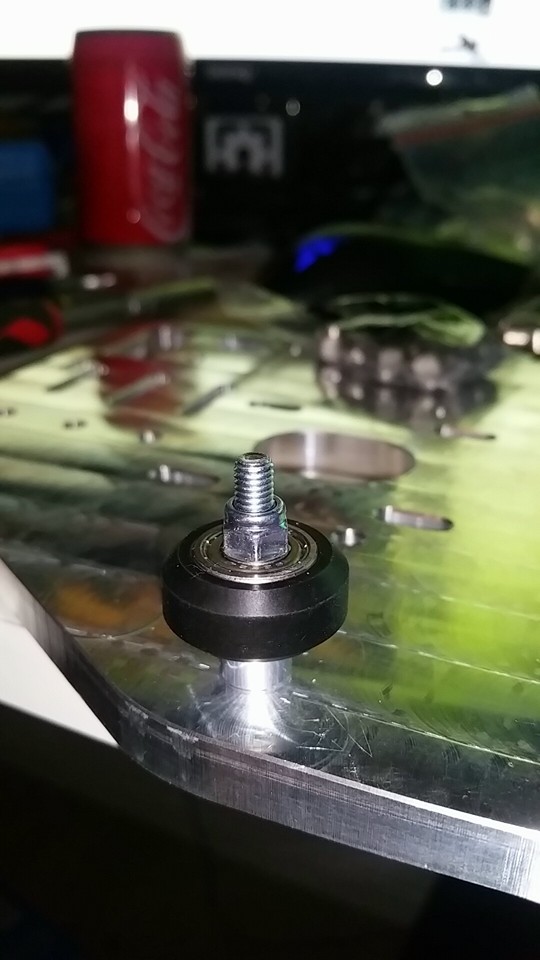

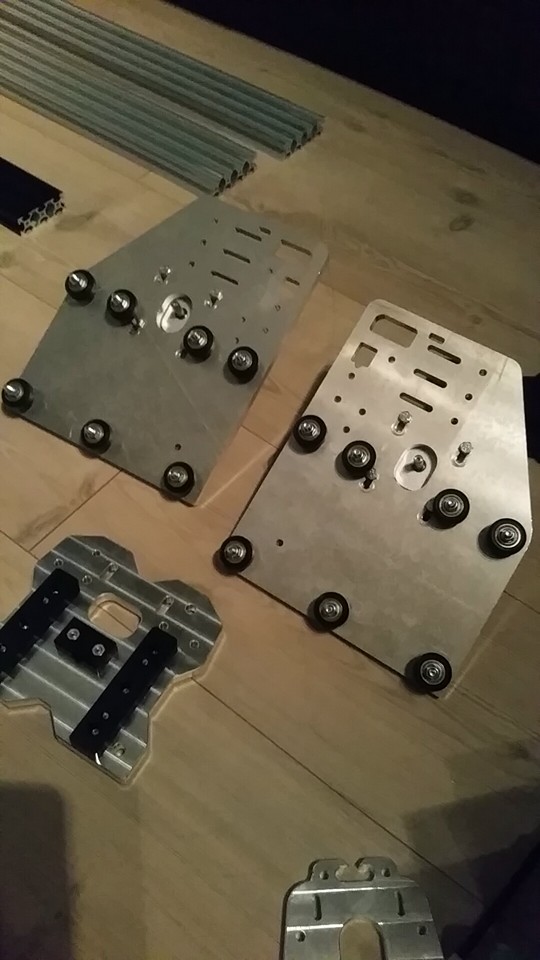

kom så langt før jeg gikk tom for skruer. trenger noen lengre og noen kortere nå





begynte også å gjenge en del men kom bare til hull nummer 8 så knakk jeg tappen -.- så må kjøpe ny, heldigvis så var det ikke en viktig stang jeg knakk den i så skal gå greit uten det hullet..

[iam99pk]

da har jeg kommet sikelig langt!



var først innom jernia og fikk noe 80mm skruer, skulle egentlig ha 75 men gadd ikke å lete noe mere etter det..



så gikk jeg til clas ohlson og kjøpte 50 flere låsemuttere og noen 16mm skruer (skulle ha 15 men det går greit) og 35mm skurer



så gikk jeg hjem og byttet de 40mm skruene jeg hadde med de 35mm så slipper jeg å kutte de



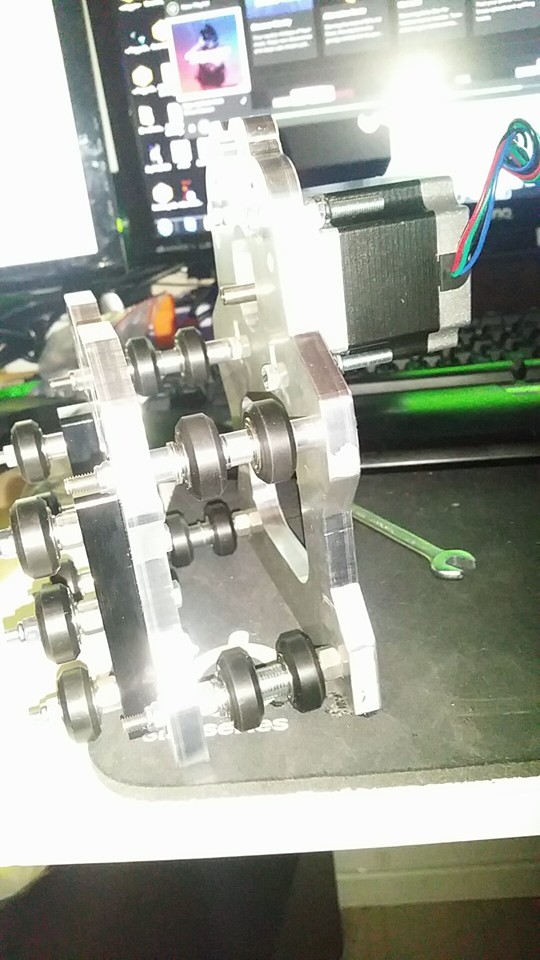

så monterte jeg ferdig y/z aksen



hadde kjøpt noe for lite men fikk ornet det med en del skiver så tor det skal funke fint.



så kom jeg på at jeg glemte å kjøpe ny M5 0.8mm tapp så jeg gikk opp på gla pris å der solte de bare helt sett så da kjøpte jeg det fordi jeg ville forsette på printeren!



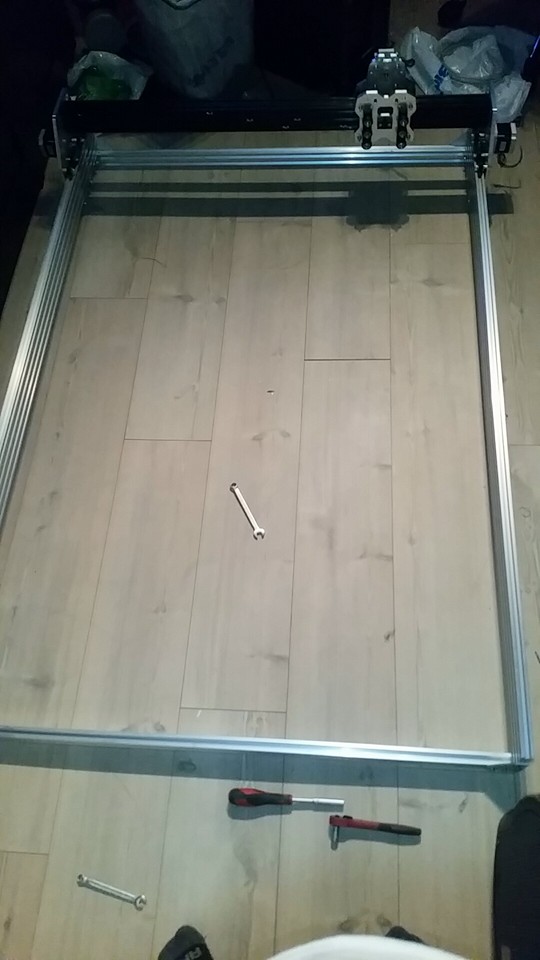

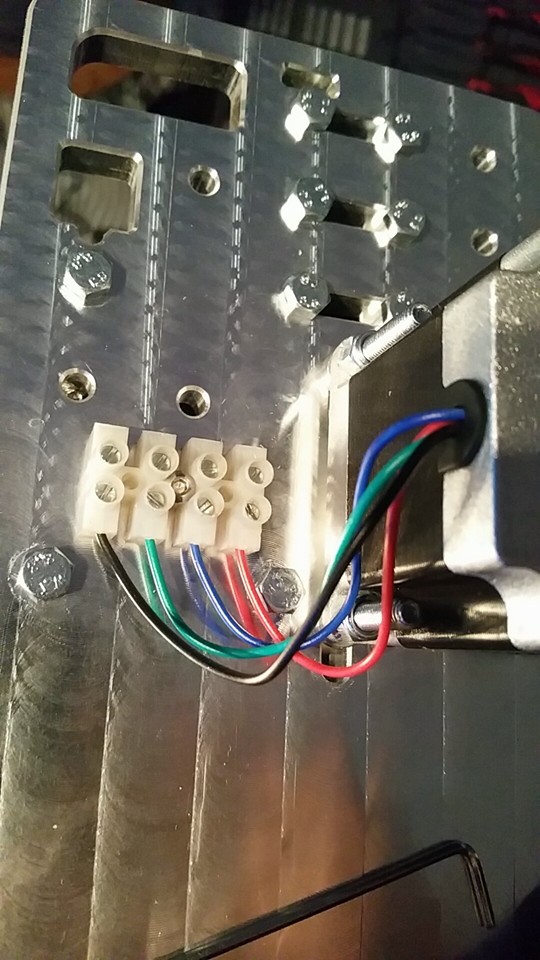

så da gjenget jeg alle hullene jeg skulle og begynte å montere resten av CNC maskinen



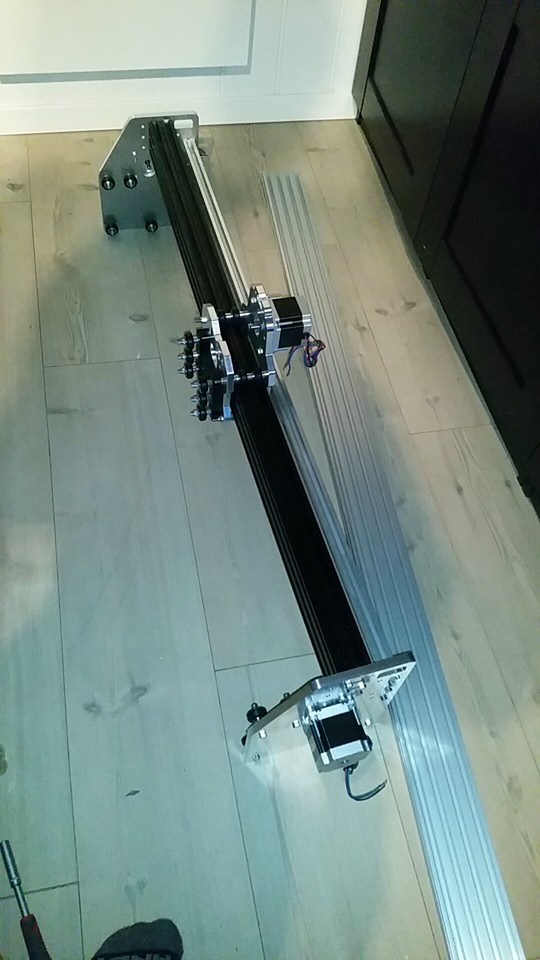

den blir STOOOR!



må også kjøpe noen flere sukkerbiter i morra..



men nå blir det ikke noe mere gjort på den før etter helgen tipper jeg.. kansje jeg får gjort noe på torsdag hvis jeg får tak i M3 45mm skruer og M5 8mm skruer

Endret 12. januar 2016 av iam99pk

[Dr_VingTor]

Ser ut til å bli en bra maskin.

Selv har jeg en Sable 2015 som jeg kjøpte på E-bay. Ikke mye brukt men fungerer greit. Bruker den mest for å lage kretskort, men har også prøvd den på aluminium, og det går (såvidt).

Først nylig har jeg fått montert en liten kompressor og slanger for å blåse luft rundt fresen slik at den får blåst bort det som freses bort. Dette skulle vise seg å gi mye bedre resultat. Så om du ikke har tenk på det, så er det absolutt noe du bør se og tenke på.



Se denne videoen om du ikke har sett den



Riktig fres til riktig jobb er også viktig. Også viktig at spindlen er av bra kvalitet. Den jeg hadde i starten var ikke bra (ikke den som følger med Sable 2015 lenger), og etter jeg bytta til den nye ble det bedre, men den er ikke så sterk (den gamle hadde nok klart aluminium bedre).

[iam99pk]

Ser ut til å bli en bra maskin.

Selv har jeg en Sable 2015 som jeg kjøpte på E-bay. Ikke mye brukt men fungerer greit. Bruker den mest for å lage kretskort, men har også prøvd den på aluminium, og det går (såvidt).



Først nylig har jeg fått montert en liten kompressor og slanger for å blåse luft rundt fresen slik at den får blåst bort det som freses bort. Dette skulle vise seg å gi mye bedre resultat. Så om du ikke har tenk på det, så er det absolutt noe du bør se og tenke på.



Se denne videoen om du ikke har sett den



Riktig fres til riktig jobb er også viktig. Også viktig at spindlen er av bra kvalitet. Den jeg hadde i starten var ikke bra (ikke den som følger med Sable 2015 lenger), og etter jeg bytta til den nye ble det bedre, men den er ikke så sterk (den gamle hadde nok klart aluminium bedre).

jepp har faktisk kjøpt son blåser mangler bare kompressoren og slangene

har også veldig lyst å prøve på kretskort men tror maskinen blir for stor



det jeg mangler å kjøpe er styringskortet (har et billig til 170kr fra ebay men vil ha noe sikkelig) og spindel motor.. har sett litt på 1.5kw vannkjølt. har også vurdert å gå for luftkjølt spindel..





står litt stille nå pga har ikke fått pulley og kabelkjede så får ikke gjort noe før jeg har fått de delene.. nå står den ute i boden for å ikke ta plassen på gulvet mitt. så kommer nok ikke til å ta den inn før jeg har fått kabelkjedene og pulley.. men satser på at de er rett rundt hjørne nå.



kjøpte 2 20x40mm alu profiler jeg skulle ha i bunnen av maskinen (til å holde platen i bunnen) men vurdere å bare bruke en å kappe den andre opp i deler å bygge en liten cnc fres til kretskort. men må se hva jeg gjør. tror kansje jeg trenger begge siden den er så lang å bre
