Begynner først med følgende:

Anbefaler å ikke gjør dette hjemme eller noe annet sted om det mangler kompetanse eller sertifiseringer på området, jeg er ikke ansvarlig på noen som helst måte om dere forsøker å kopiere eller  etterligne noe på dette prosjektet!!





Tenkte bare jeg skulle legge ut en liten arbeids-logg på min lille sak til inspirasjon for andre.



Prosjektet er egentlig kun for å lære litt mer om fryser/kjøleskap/AC kjøling og alt som hører til rundt dette.



Kassen klarer ned til -15 teoretisk ved bruk av R290(Propan), men er kun testet til -6 uten hardware og testet den ned til -1 under bruk (bug i kode) hvor temp sensor sluttet å virke og den trodde at den var for varm.

Dette er selvfølgelig rettet og har valgt å holde kassen på noen grader under romtemp med tanke på kondens.



Det er mulighet for styre av vifte, temperatur, tempraturhysterese, min. sek mellom start og div annet på kassen.

Har fungert fint i ca 3-4mnd.





Liste hardware:



ASRock Z97 EXTREME4(DØD), Asus z97 Pro-Gamer

Intel Core i5-4690K @ 4800mhz

16GB Corsair Vengeanse 1600mhz cl9

Corsair Gaming M65 RGB FPS

2x Samsung 840 @ raid1

HD6990 @ 922mhz

Silver Power SP-S850 850W PSU

2x AOC 24" LED e2462Vwh

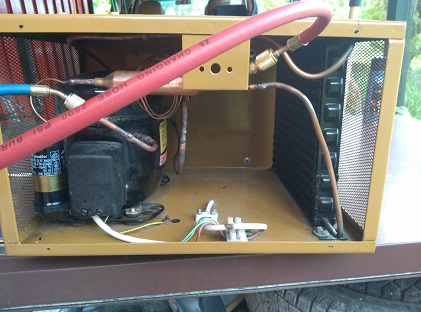

Under bygging:

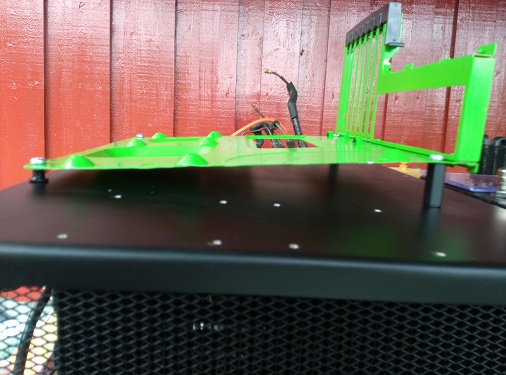

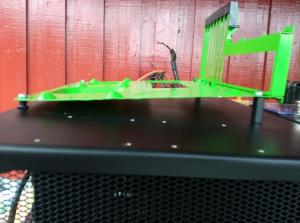

Layout i kasse:

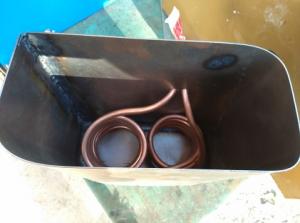

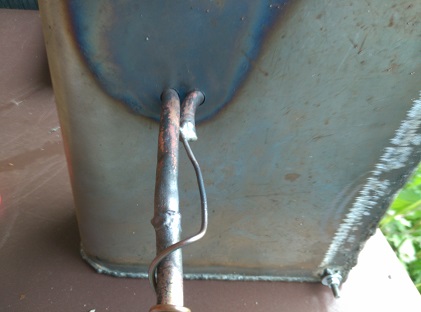

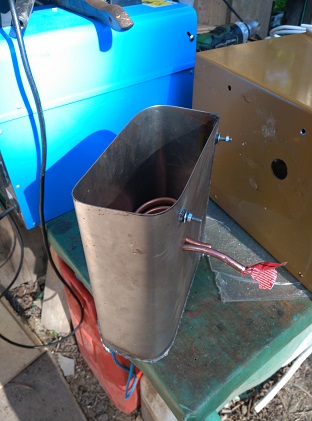

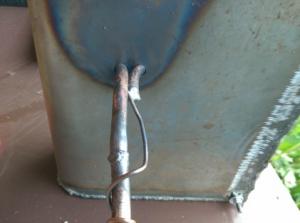

Kjøler/tank:

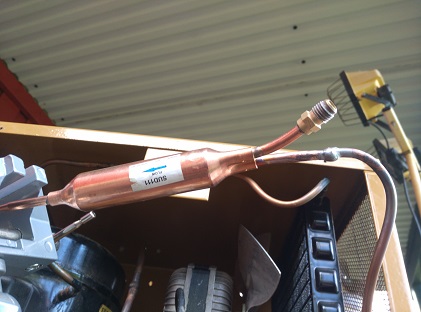

Fyller/Filter

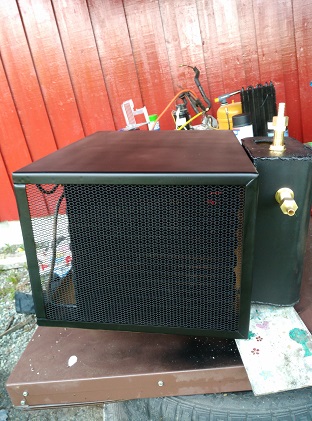

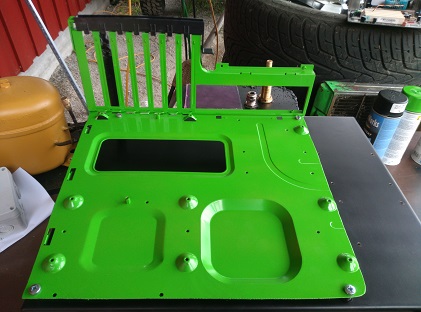

Lakering og montering:

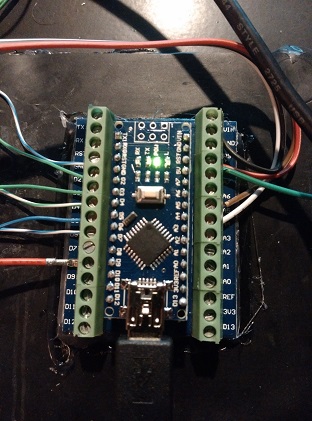

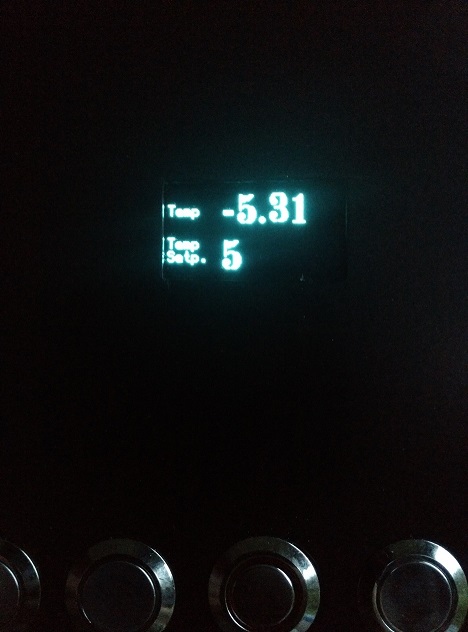

Arduino Microcontroller:

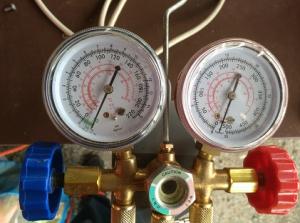

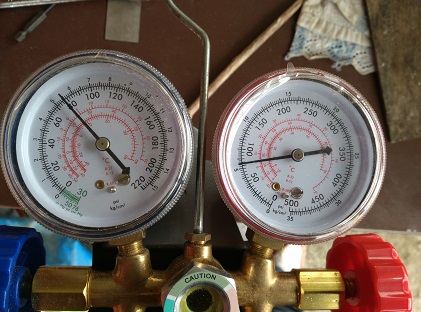

Vacuum og påfylling:







Start og test under påfylling:

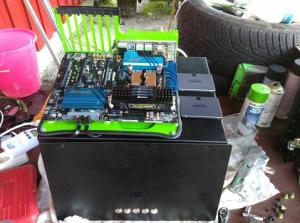

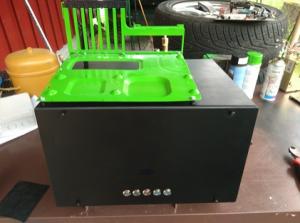

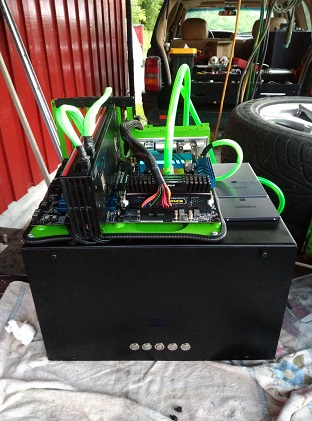

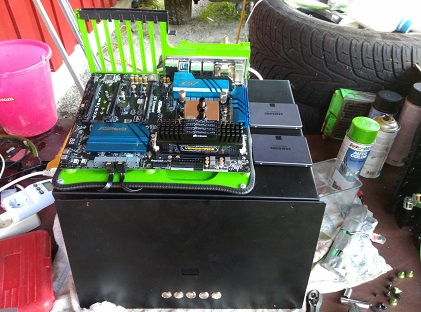

Montering og ferdig :D

Endret av oct
