Oppdatering #20

- SSD/HDD-montering og ny fylling av loop -

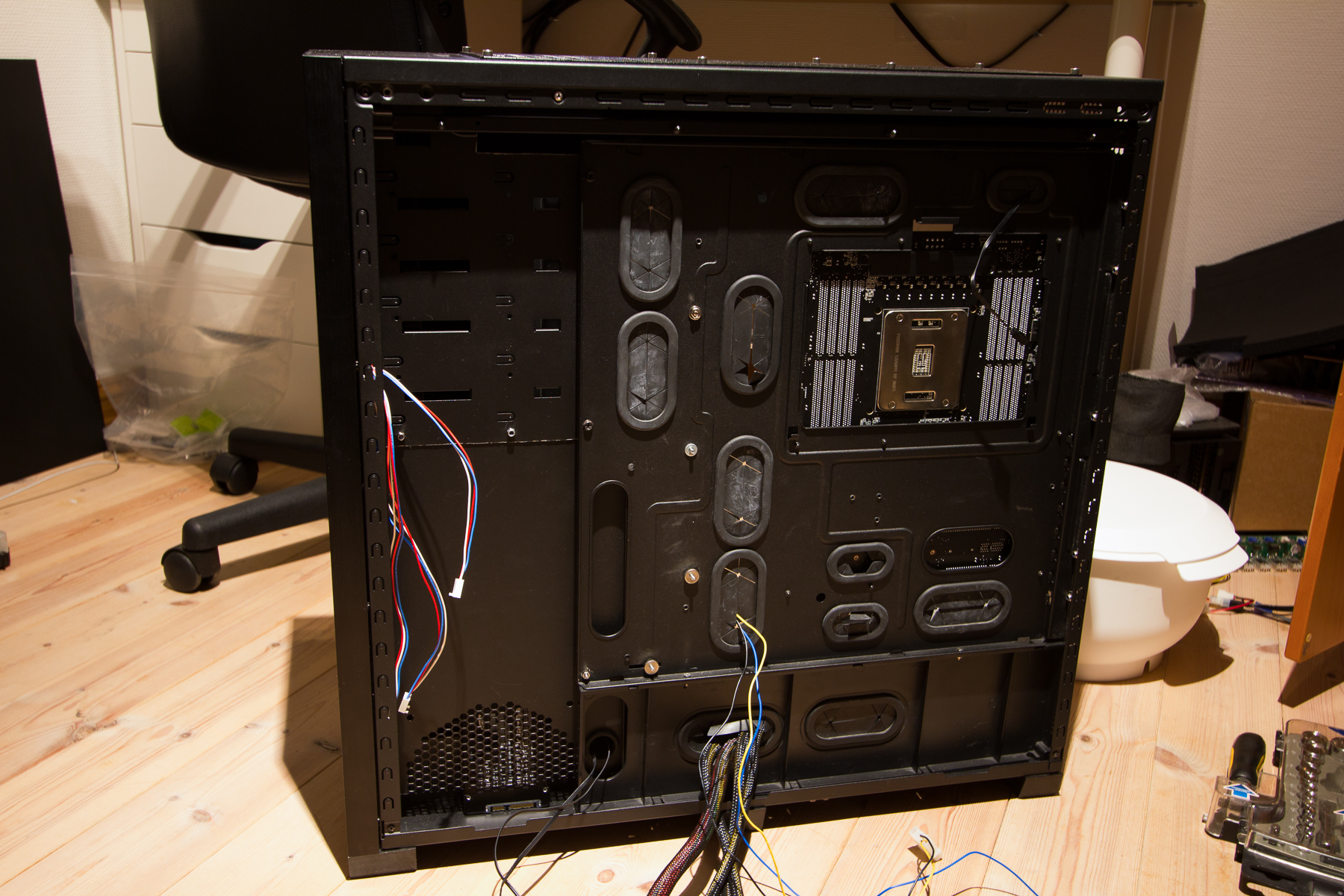

Jeg fikk gjort litt mer i dag. Dette er baksida av hovedkortbrettet sånn det ser ut foreløpig. I tillegg til kabler skal det her monteres intet mindre enn tre harddisker. Jeg har hatt dette litt i bakhodet underveis, men ikke egentlig gjort sånn sykt grundige målinger, så nå var det vel på tide å faktisk prøve det ut.

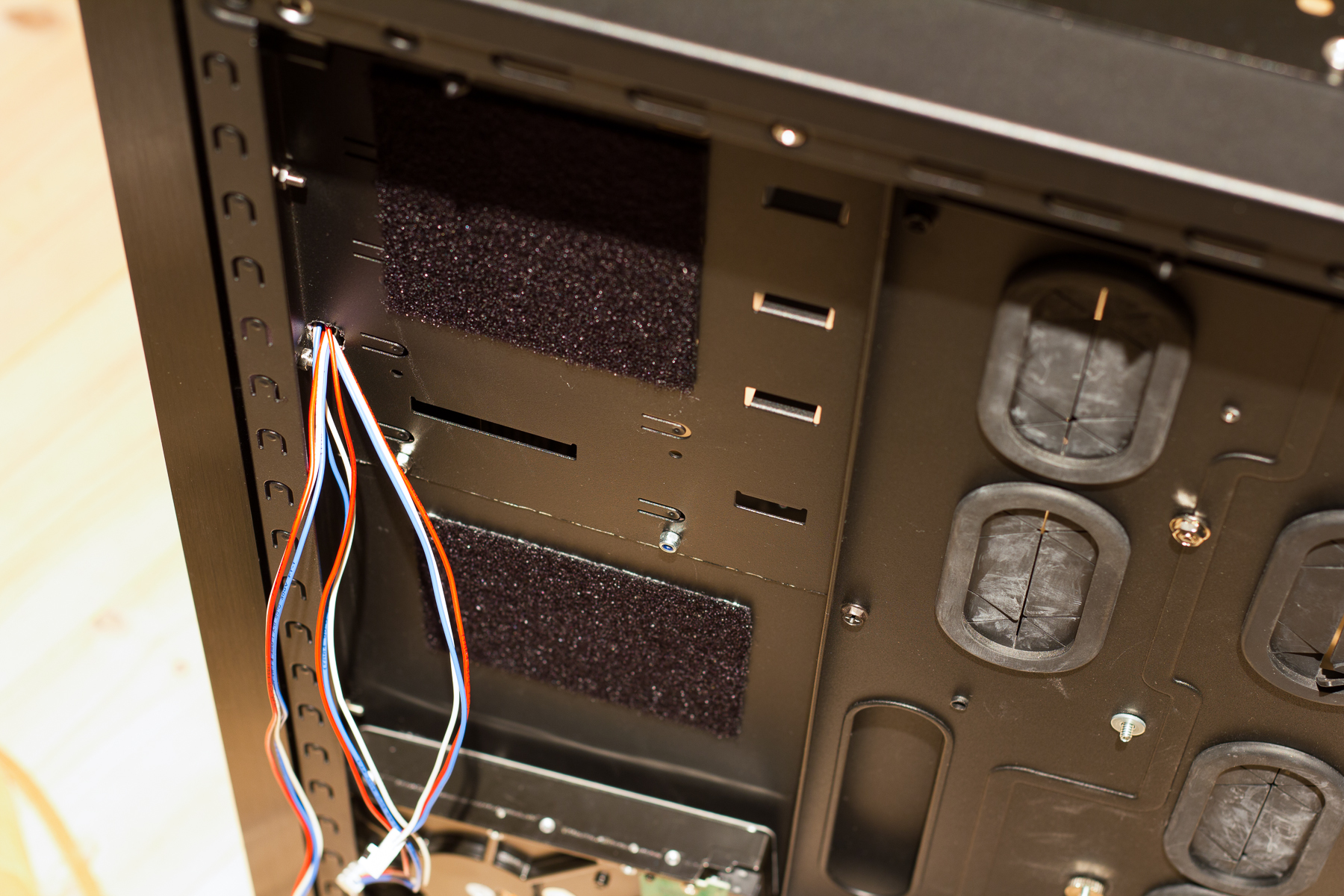

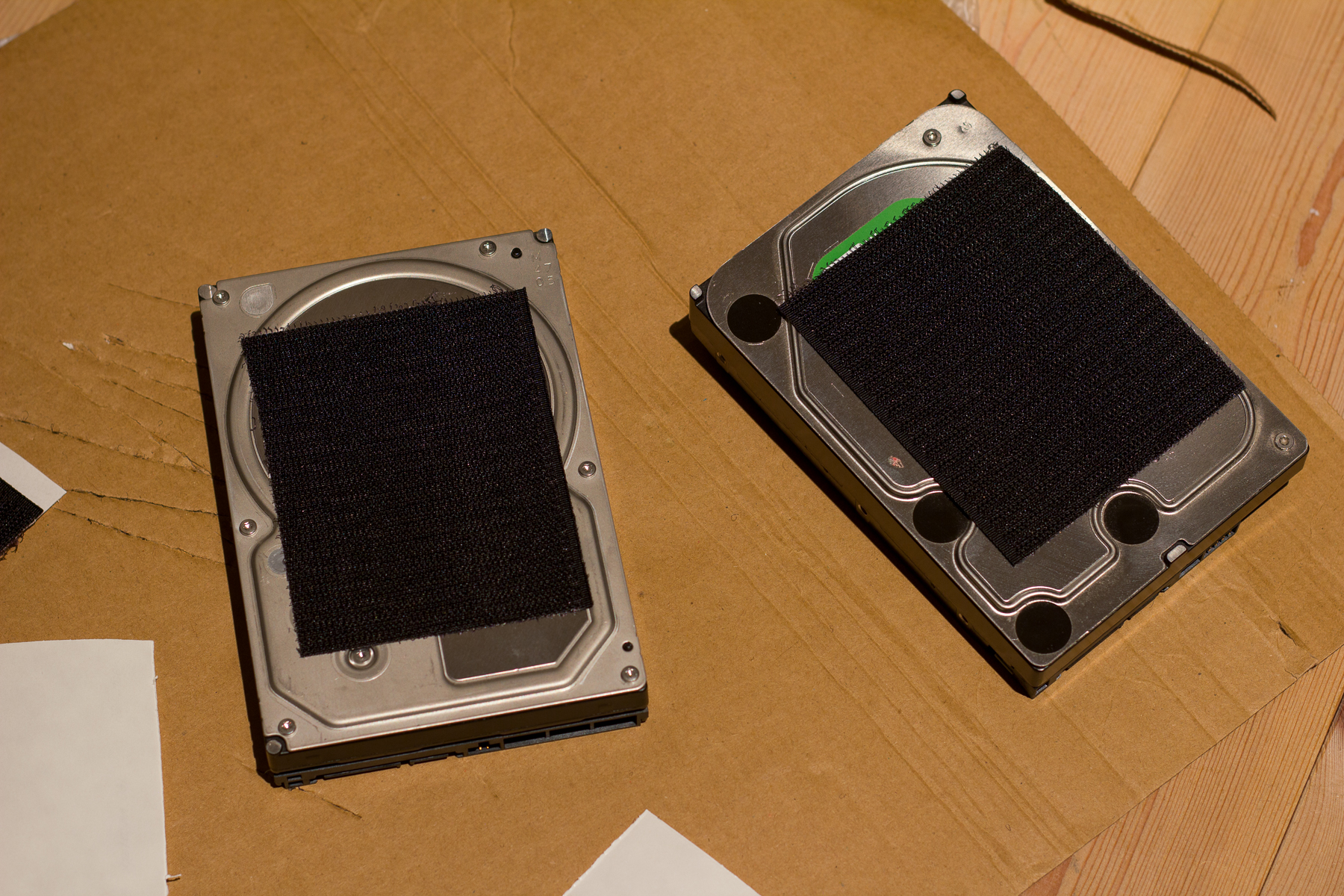

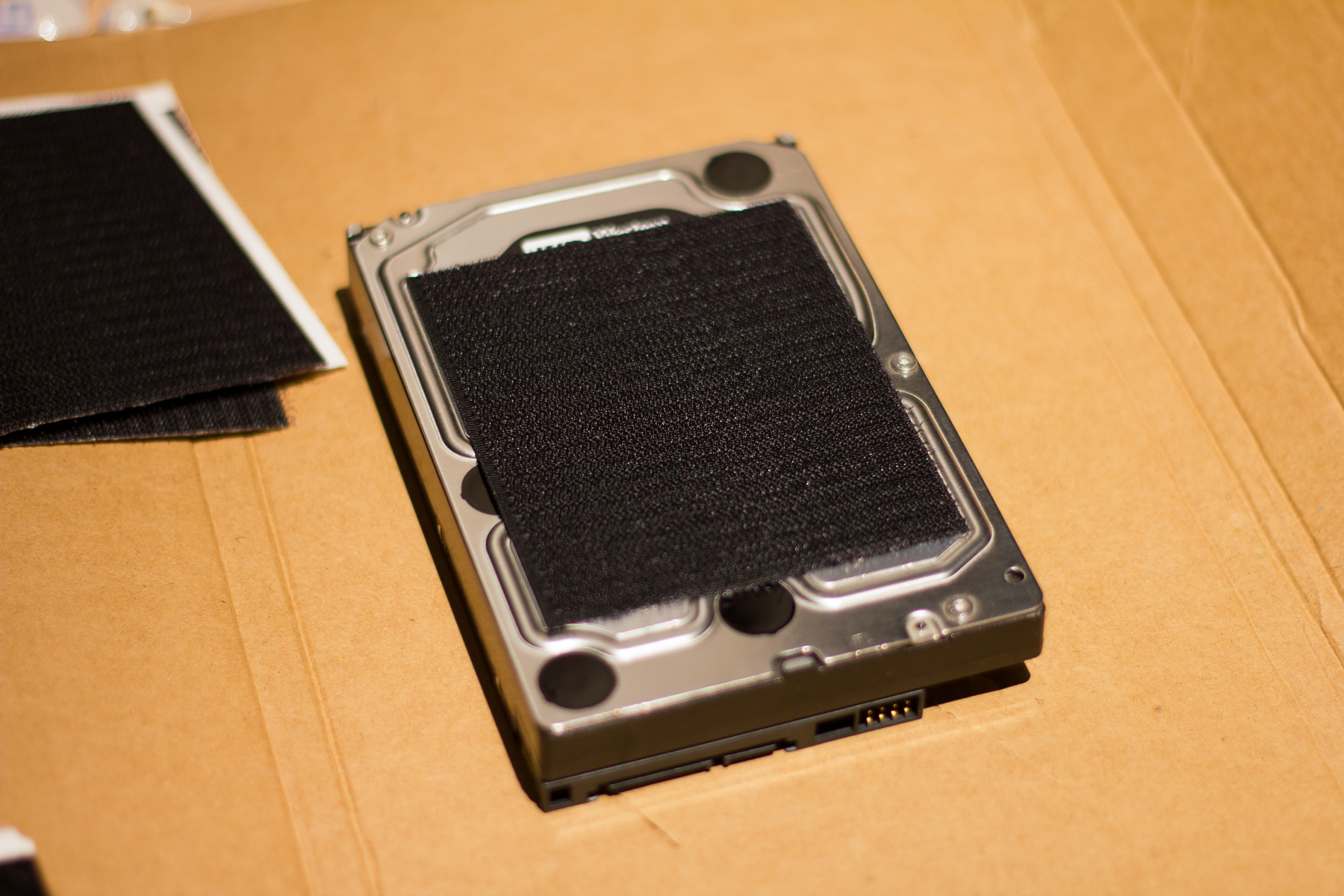

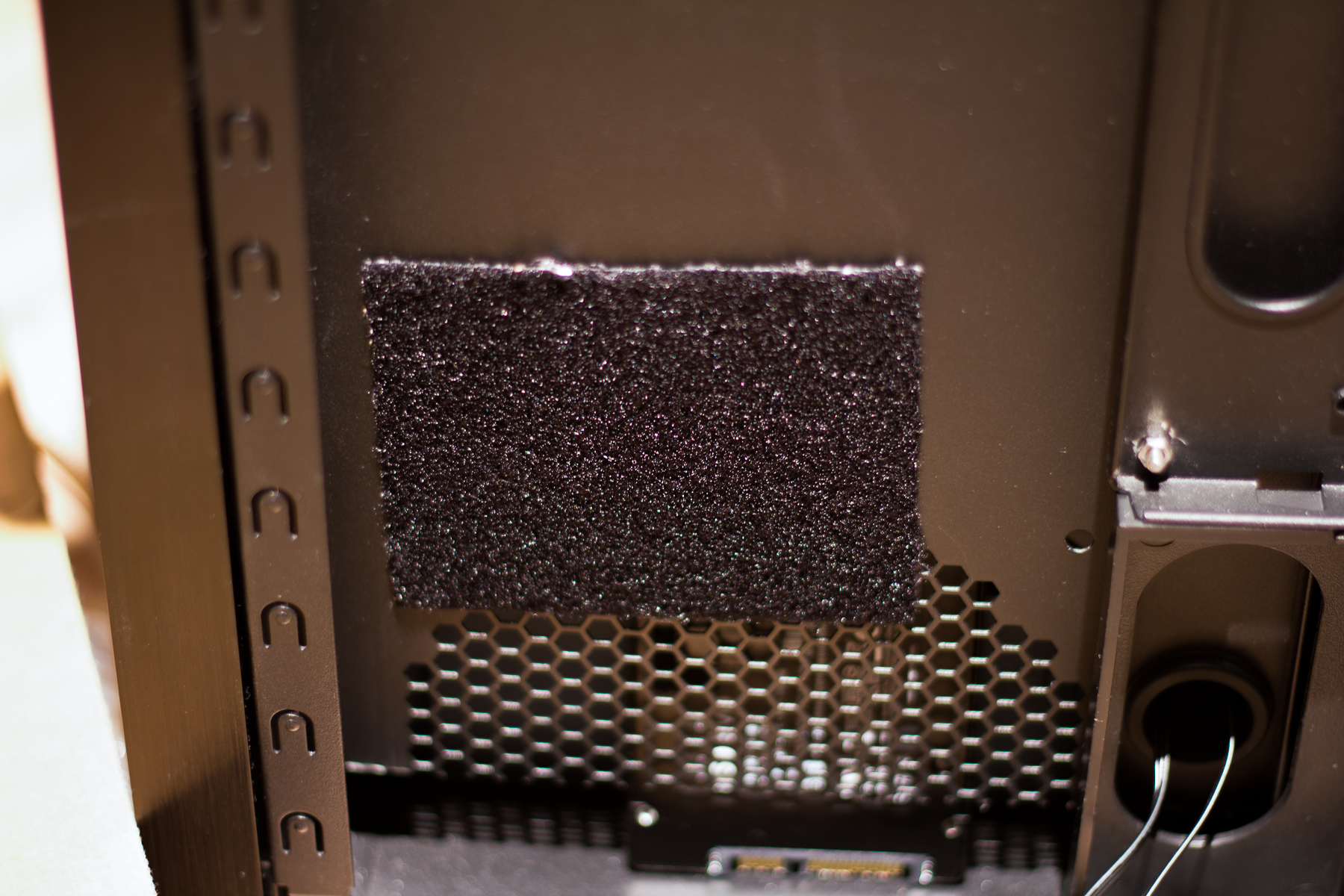

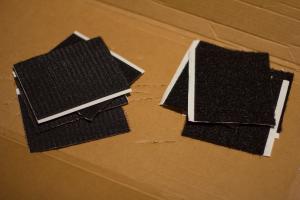

Jeg kjøpte en borrelås-plate på Clas Ohlson, skar den til i riktige størrelser og festet den ene siden til en harddisk og den andre til plata i kabinettet.

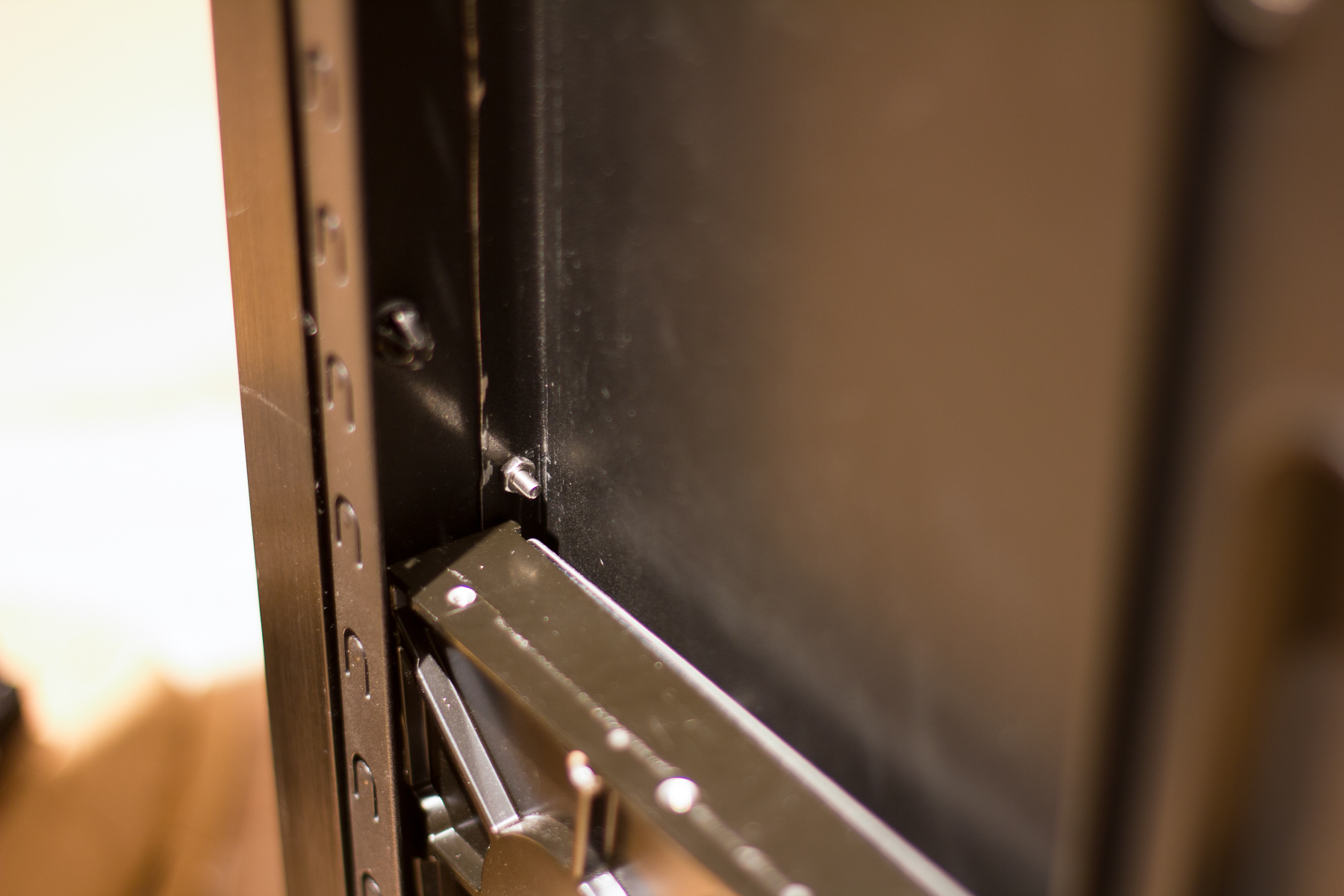

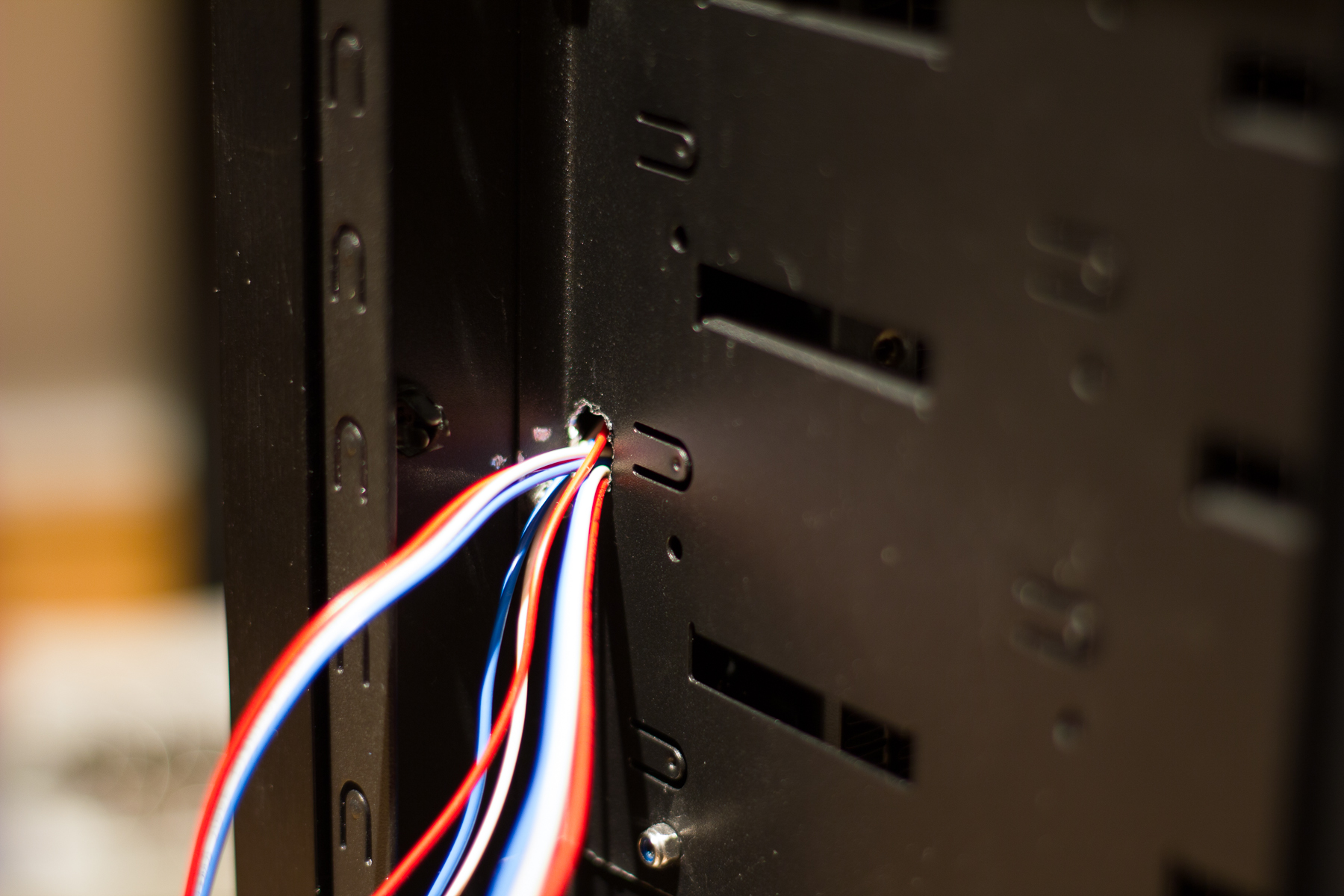

For å få skikkelig feste må borrelåsen festes til metallplate-sida på harddiskene, så de blir litt ubeskyttet, men det burde gå fint så lenge døra dekker dem. Langs kanten i front er det mange skruer med muttere som må unngås (jeg tenkte på dette da jeg valgte plassering av disse skruehullene tidligere), samt hullet jeg lagde for ledningene til viftene i front.

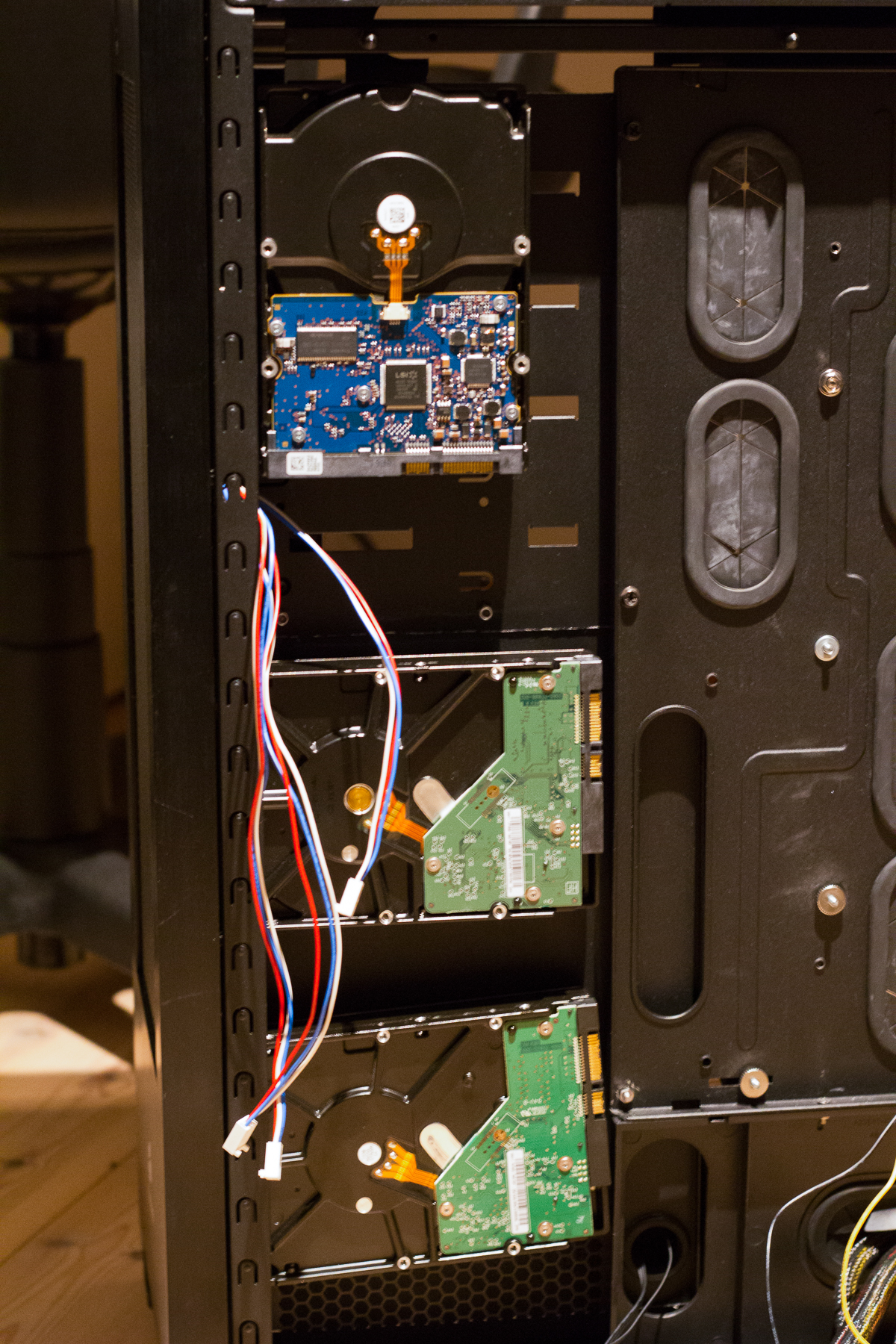

Dette gikk akkurat. Den nederste harddisken må riktignok stå litt skeivt for å gjøre plass til en satatilkobling (noe som tester OCDen min noe grassalt), men utenom det gikk dette meget bra. Borrelåsen virker sterk nok til å holde harddiskene godt på plass.

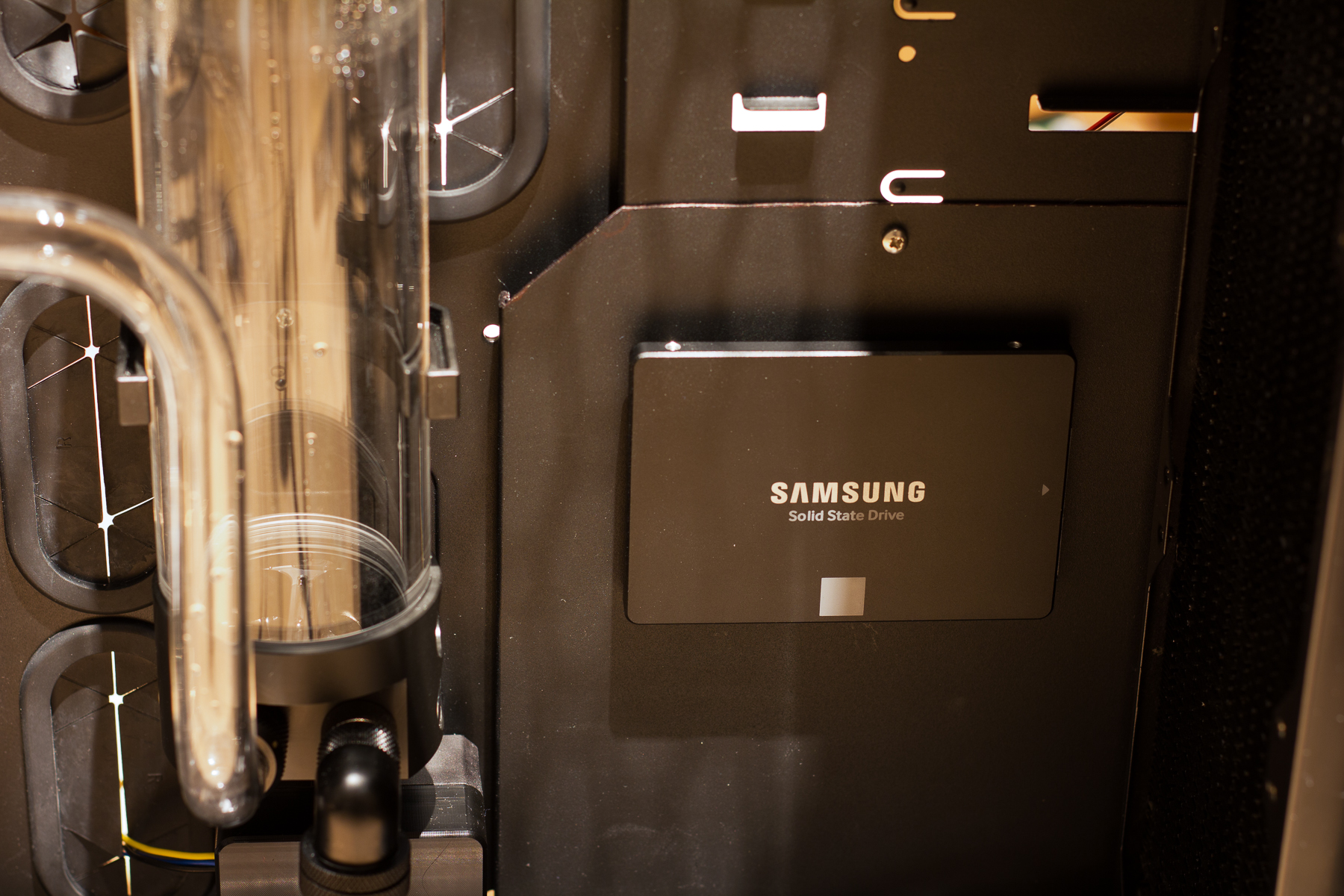

Jeg har også to SSDer som skal på plass. Minst den ene (den nye Samsung-SSDen) skal festes inni kassa. Den andre, en litt eldre Intel-SSD skal muligens også inn der, eventuelt på et passende sted på baksiden. Denne SSDen blir brukt til en Ubuntu-installasjon, og er i børstet aluminium. Dette passer kanskje ikke inn helt med resten av fargeskjemaet, så derfor stusser jeg litt på det. Vi får se hva som skjer når resten er kommet på plass.

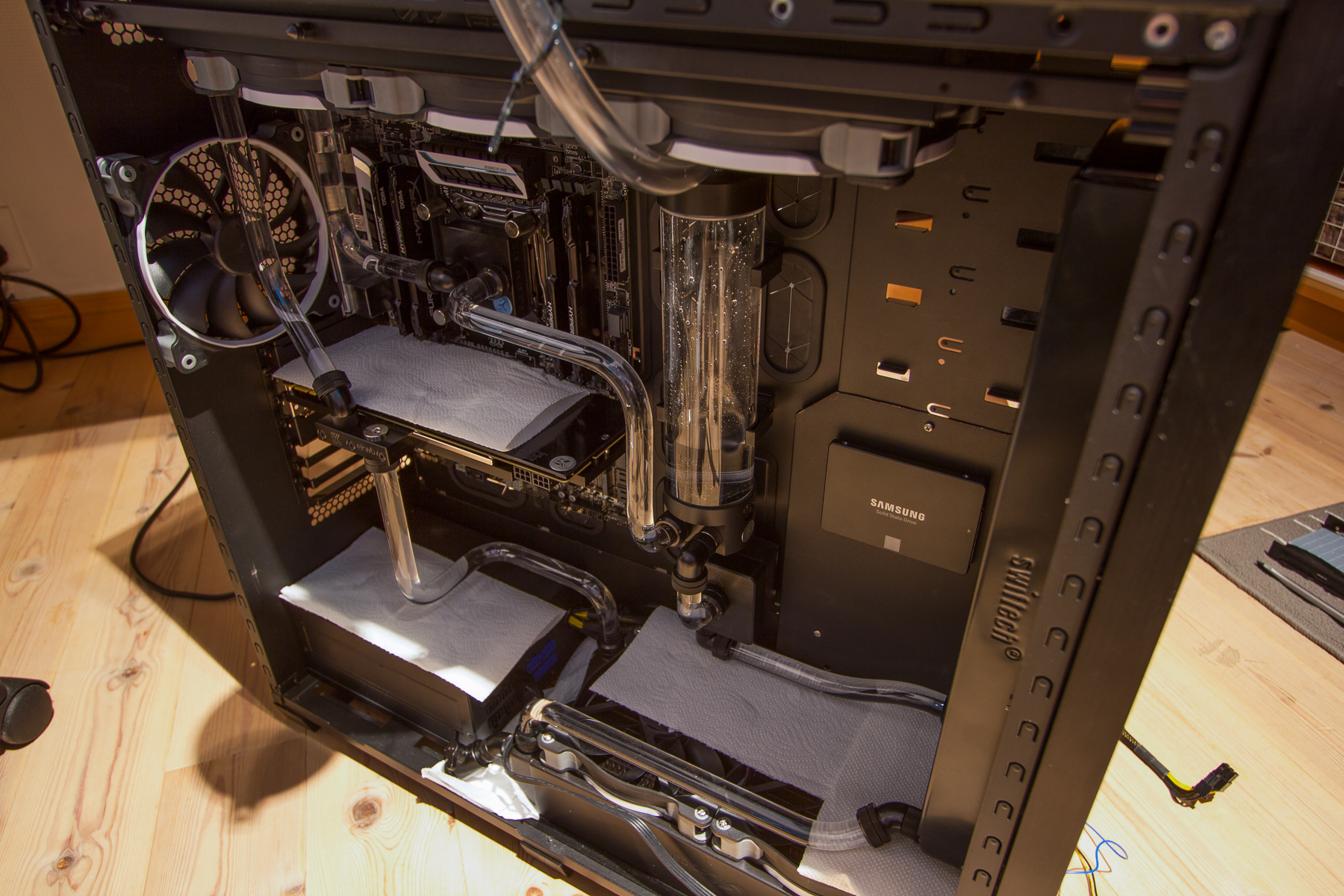

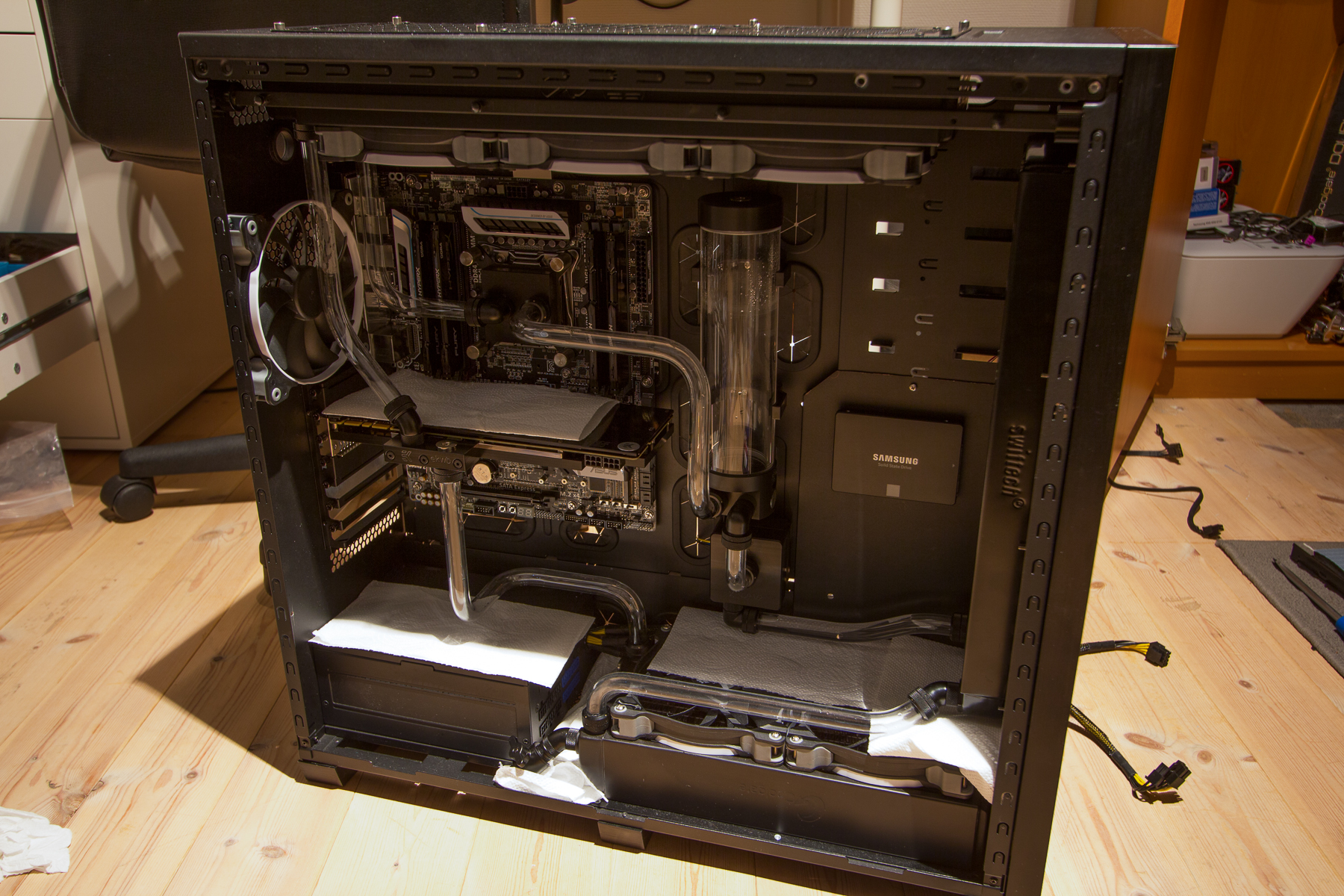

Så var det å montere topp-radiatoren og resten av vannkjølingen igjen og gjøre et nytt forsøk på lekkasjetest over natta. Denne gangen håper (og tror) jeg alt er i orden. Pumpa har gått i en god halvtime til nå, og jeg har ikke hatt noen problemer så langt.





Kommentartråden til prosjektet finner du her.

Endret 20. januar 2016 av Breidablik

[Breidablik]

Oppdatering #21

- Lekkasjetesting ferdig -





Nå har pumpa enda en gang gått i litt over 24 timer uten noen som helst form for lekkasje. Vanligvis ville jeg nøyet meg med mindre testing enn dette, særlig dersom jeg hadde brukt soft-tubing, men på grunn av de radiatorproblemene jeg hadde tenkte jeg det var greit å gi systemet god tid før jeg sa meg ferdig. Men nå er altså denne delen av bygginga endelig begynt å nærme seg ferdig. Det har tatt mye tid, men ting er sakte, men sikkert kommet på plass.

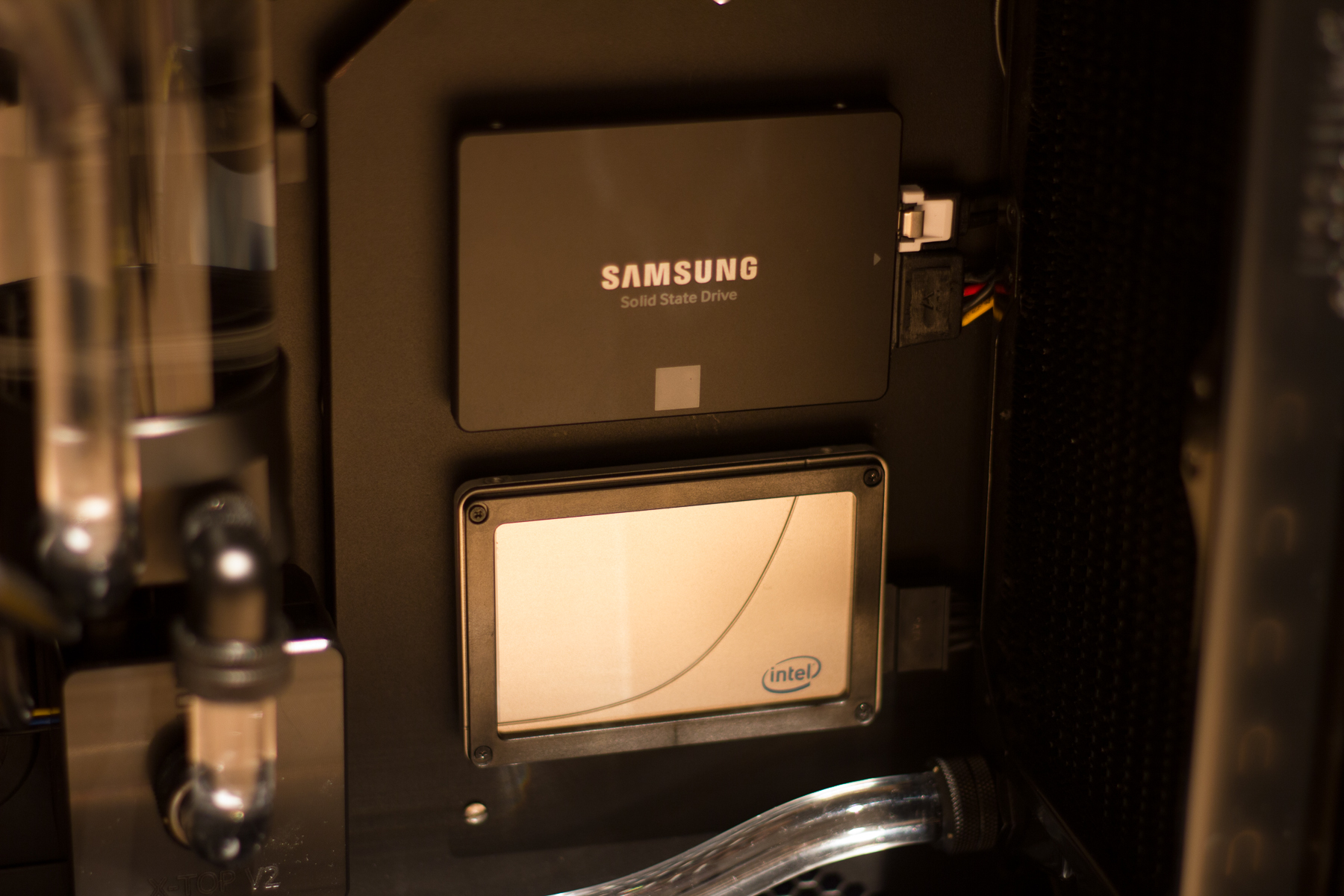

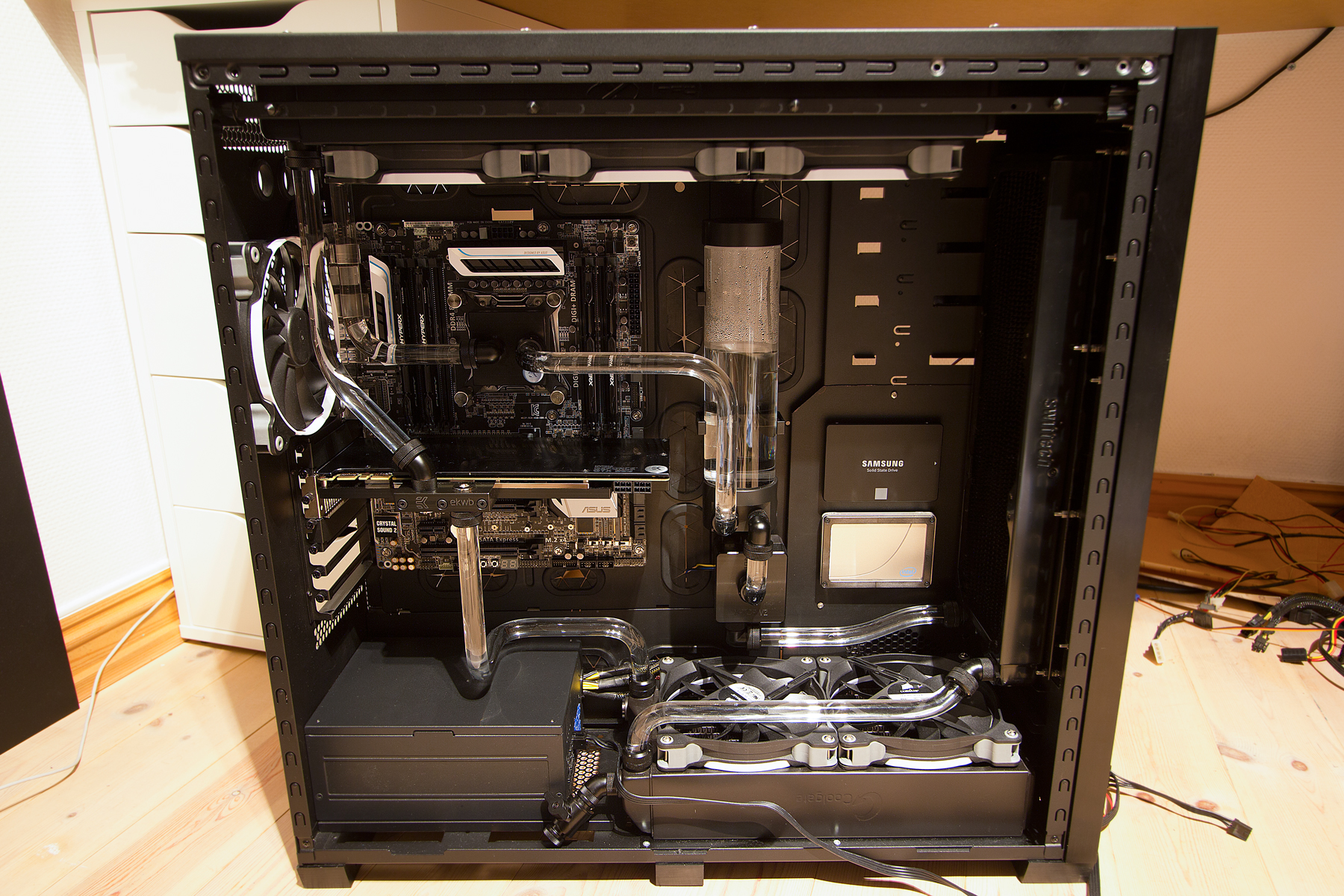

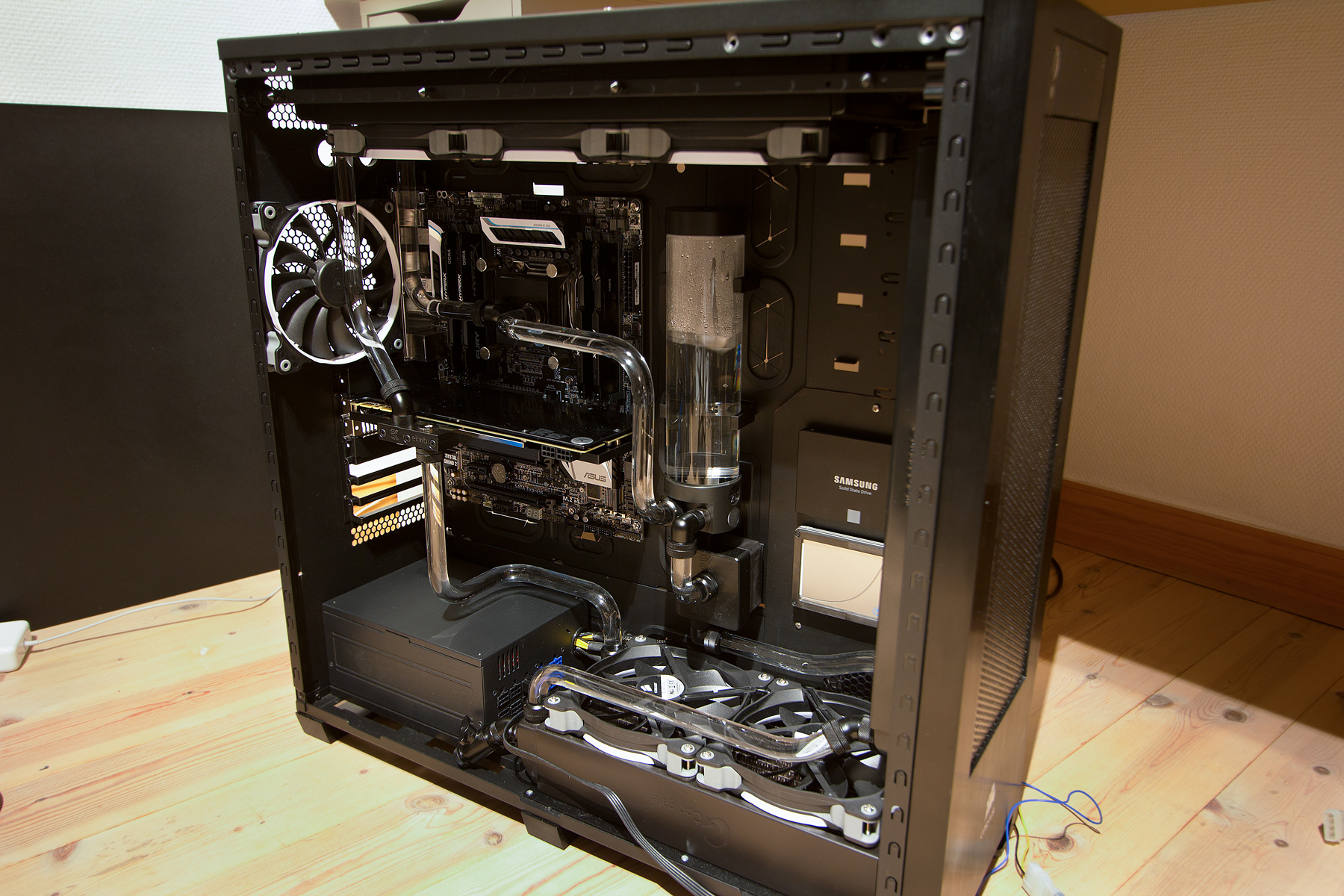

Jeg bestemte meg til slutt for å montere den sekundære SSDen på display inni hovedkammeret av kassa sammen med den andre, og jeg synes egentlig det ble ganske pent. Den skiller seg ikke så mye ut som jeg trodde, spesielt etter at jeg fjernet det store hvite klistermerket som var der fra før - det dekket nesten hele alu-plata og var ikke særlig pent. På bildene ser SSDen veldig lys ut, men den er egentlig mye mørkere i fargen og blender godt med de andre grå detaljene. Sånn ser maskinen ut nå.







I starten av prosjektet var jeg usikker på om jeg ville ha lys i kabinettet. Jeg hadde en del grønne katoder i forrige build, men siden det jeg bygger nå var ment å bli noe ganske forskjellig trodde jeg at jeg kom til å lande på å ha det mørkt. Nå som jeg begynner å nærme meg ferdig synes jeg dog det kunne blitt fint med noe til å kaste lys over komponentene og rørene, så derfor tror jeg noen hvite LED-strips kommer til å finne veien inn i kassa etter hvert. Ikke noe overdådig og voldsomt, bare for å gi det litt liv. Dette blir trolig ikke før alt annet er ferdig.



Ellers er det nå stort sett bare kabler som mangler, så er maskinen egentlig klar for bruk. Kjølevæsken som har vært brukt i loopen til nå har vært rent batterivann, så dette skal selvsagt også byttes først.



På sikt er planen å sleeve egne kabler for å matche fargeskjemaet, men foreløpig kommer jeg til å bruke det jeg har liggende - stort sett meget lite flatterende gule og røde kabler.



Kommentartråden til prosjektet finner du her.

[Breidablik]

Oppdatering #22

- Kabler og salat -





Dagens arbeid gikk til kabelruting.





800D er et stort kabinett. Det har både plass til mye hardware og god plass på baksiden til det som måtte trengs av kabler. Etter moddingen jeg har gjort på det har det blitt plass til enda mer hardware på framsiden, men dette har gjort til at jeg har måttet finne på noen egne løsninger for blant annet harddiskmonteringer. Disse ble som de siste oppdateringene viser flyttet til baksiden, noe som førte til litt utfordringer i kabelrutingsprosessen. Strømforsyningen jeg bruker er semi-modulær - det vil si at enkelte av kablene (24-pins-, 8-pins- og to 6-pins-kabler) sitter fast, mens resten kan kobles til/fra etter behov. Dette betyr altså at de kablene som sitter fast må benyttes uansett hvor praktiske eller upraktiske lengdene er. Jeg skal senere mekke sleevede forlengere til disse, så rutingen må gjøres delvis om igjen senere, men jeg fikk det til å fungere greit sånn som det er nå også.

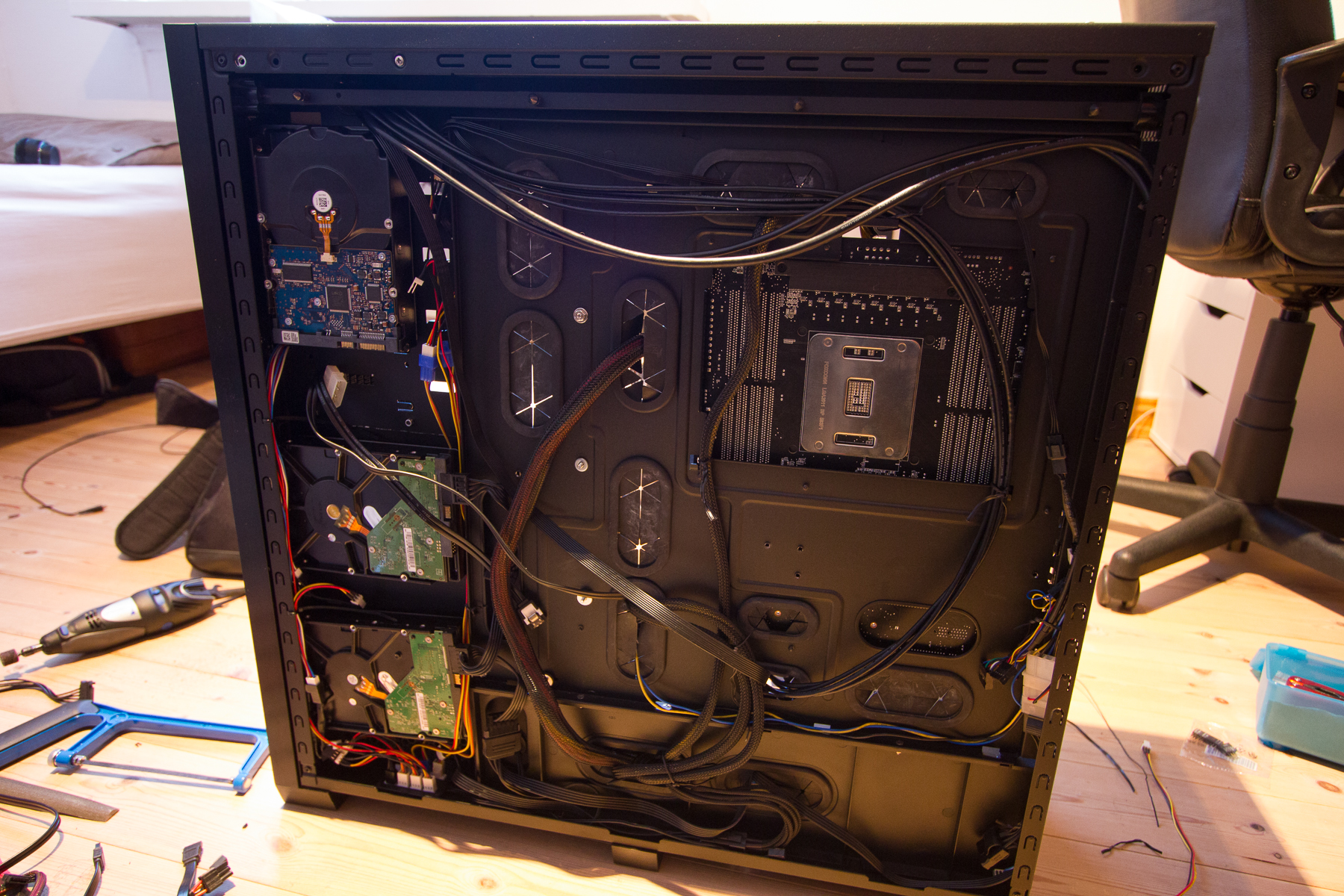

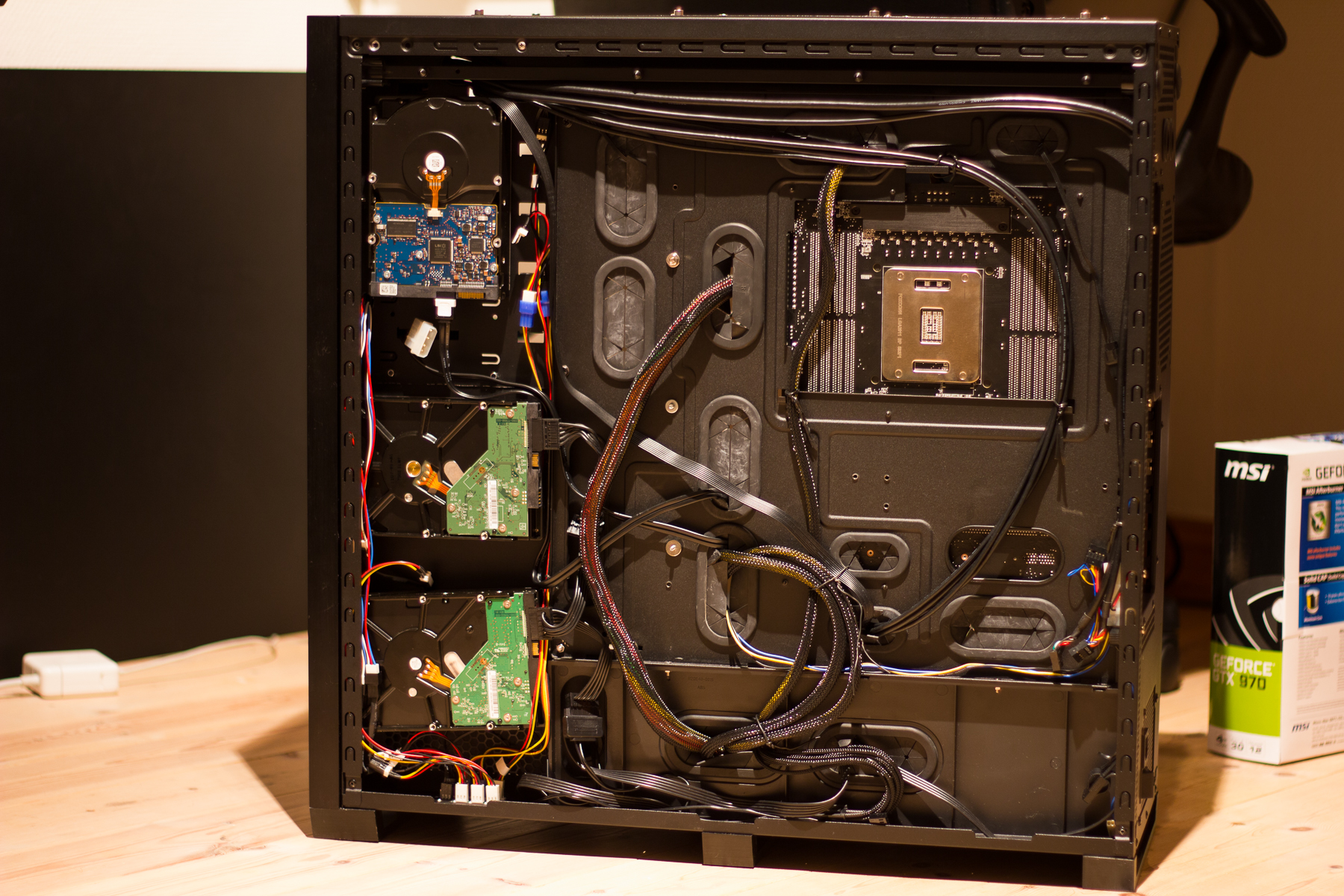

Jeg har brukt noen timer på å prøve å få ting til å se noenlunde ut, og selv om det ikke akkurat er perfekt sier jeg meg greit fornøyd med dette.

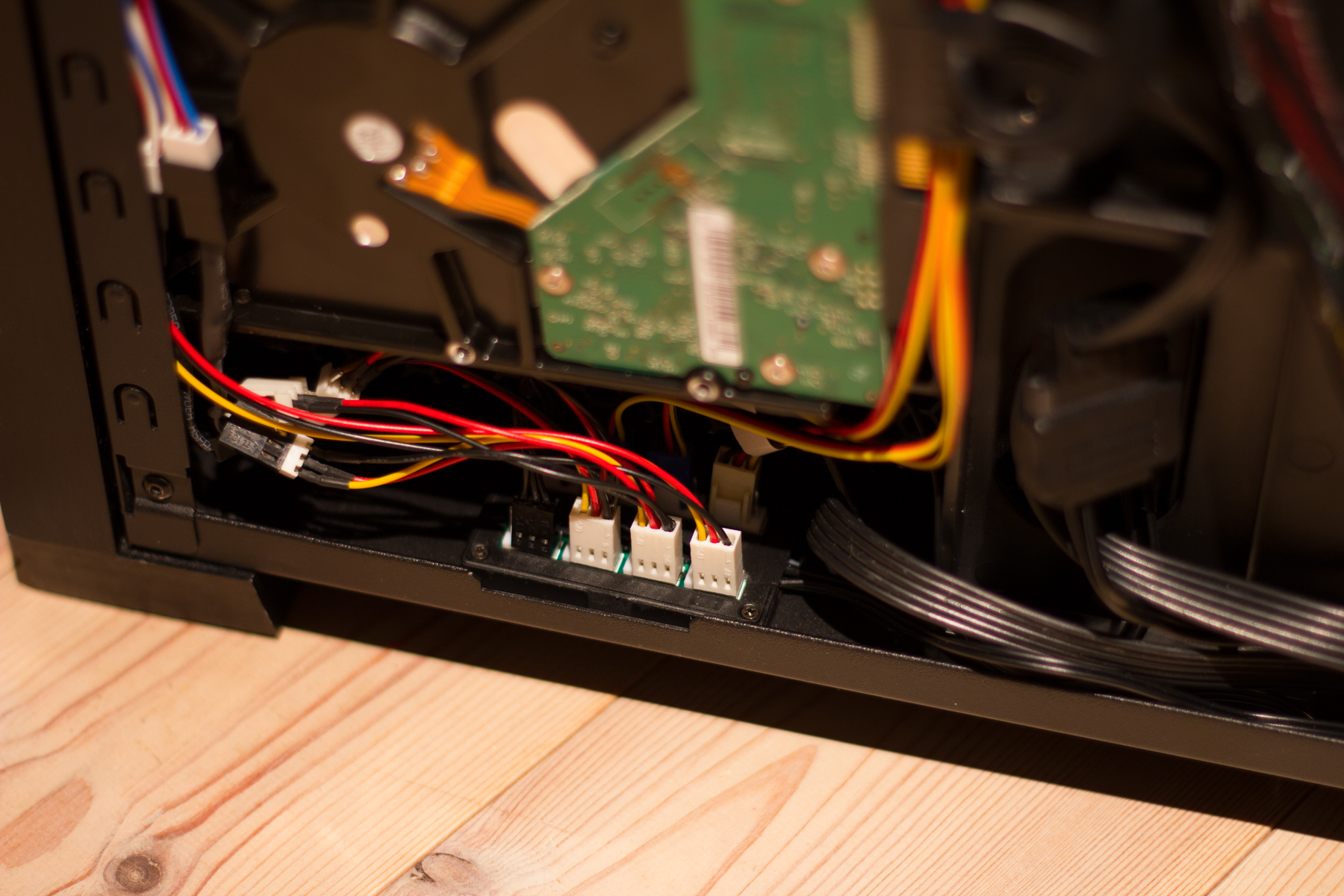

Systemet har i alt 9 vifter. 8 av dem er radiatorvifter, og de fikk hver sin plass på en PWM-styrt kontroller mens den siste blir koblet rett i hovedkortet. Skal ikke skryte på meg at dette ble dritpent på baksiden da det førte til ganske mange forlengere, men det blir i hvert fall praktisk og ryddig i front.





SSDene var også en grei utfordring siden jeg ikke tenkte på å lage kabelhull til dem der de skulle sitte, men det går omtrent akkurat å gjemme bort 2 SATA-kabler og 2 SATA-strømkabler mellom frontradiatoren og plata bak den. jeg måtte kjøpe en 6-pin-forlenger for å få det til å gå, men det ble i hvert fall ganske ryddig.





Jeg mangler fortsatt 3 SATA-kabler og noen strømkabler til baksiden, men jeg tror ikke det skal by på alt for store problemer å få disse på plass til slutt. Disse er bestilt og kommer forhåpentligvis snart.



Kommentartråden til prosjektet finner du her.

[Breidablik]

Oppdatering #23

- Noe helt annet -





Mens jeg venter på de siste tingene til den nye hovedmaskinen min har jeg plukket litt med delene jeg nettopp byttet ut. Dette blir derfor en delvis off-topic-oppdatering, bare så det er sagt.



Jeg har et hovedkort, en CPU, minnebrikker og et skjermkort til overs - alle med vannblokker. Dette er greit utdaterte deler (listet opp i førstepost), så det blir nok et slags deler-til-overs-prosjekt. Siden jeg gikk fra slanger til rør har jeg også masse fittings til overs, så jeg skal bruke disse også. Jeg tror jeg har lyst til å bygge ei kasse fra bunnen av i en eller annen proprietær formfaktor, kanskje med hovedkortet flatt og strømforsyningen under. Jeg har også tenkt at jeg vil lage en blå build, både fordi jeg aldri har brukt blå kjølevæske før og fordi hovedkortet er blått, så da virker det som et naturlig valg.

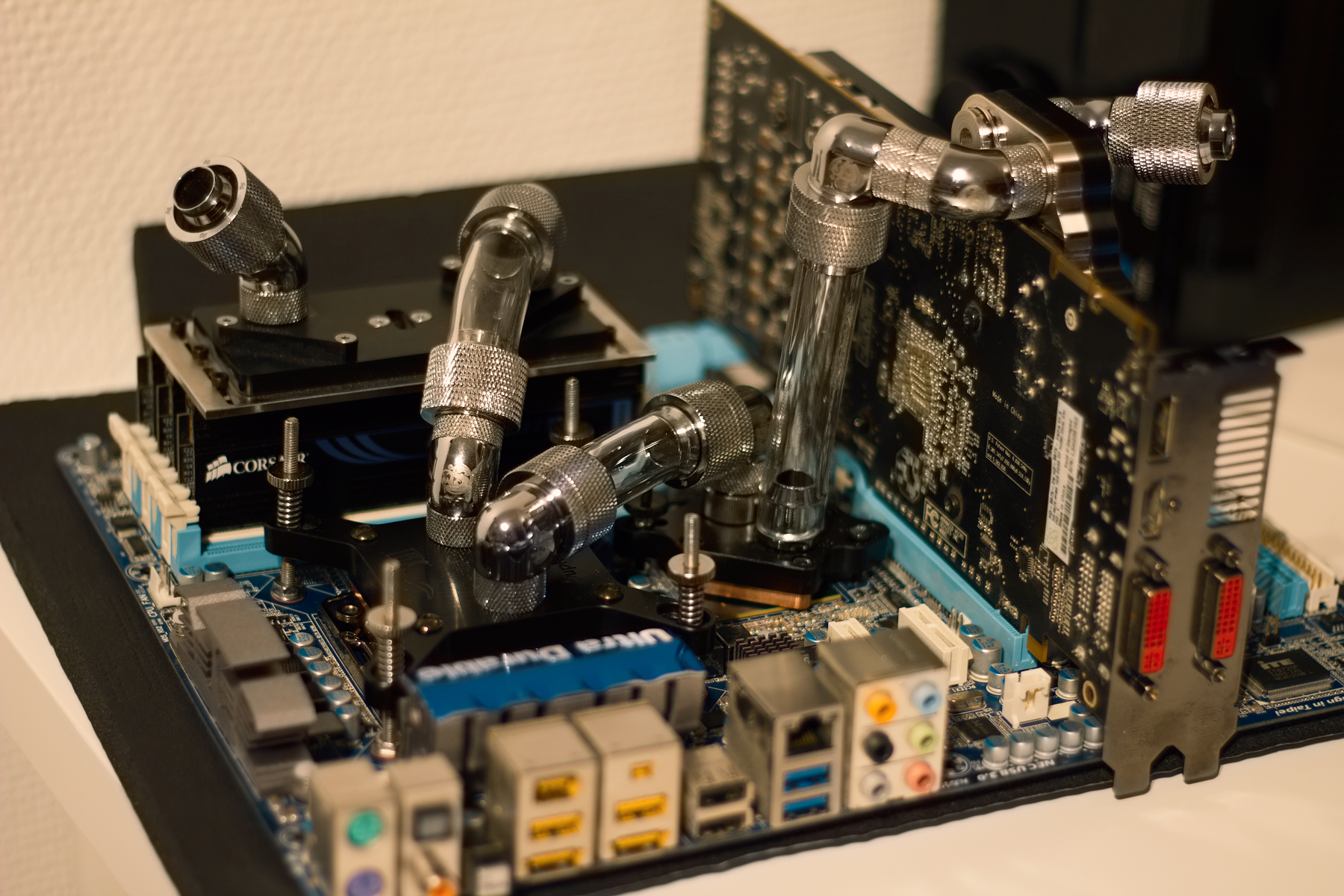

Her er komponentene, montert med litt fittings og slanger.





Kommentartråden til prosjektet finner du her.

Endret 24. januar 2016 av Breidablik

[Breidablik]

Oppdatering #24

- Oppe og går! -

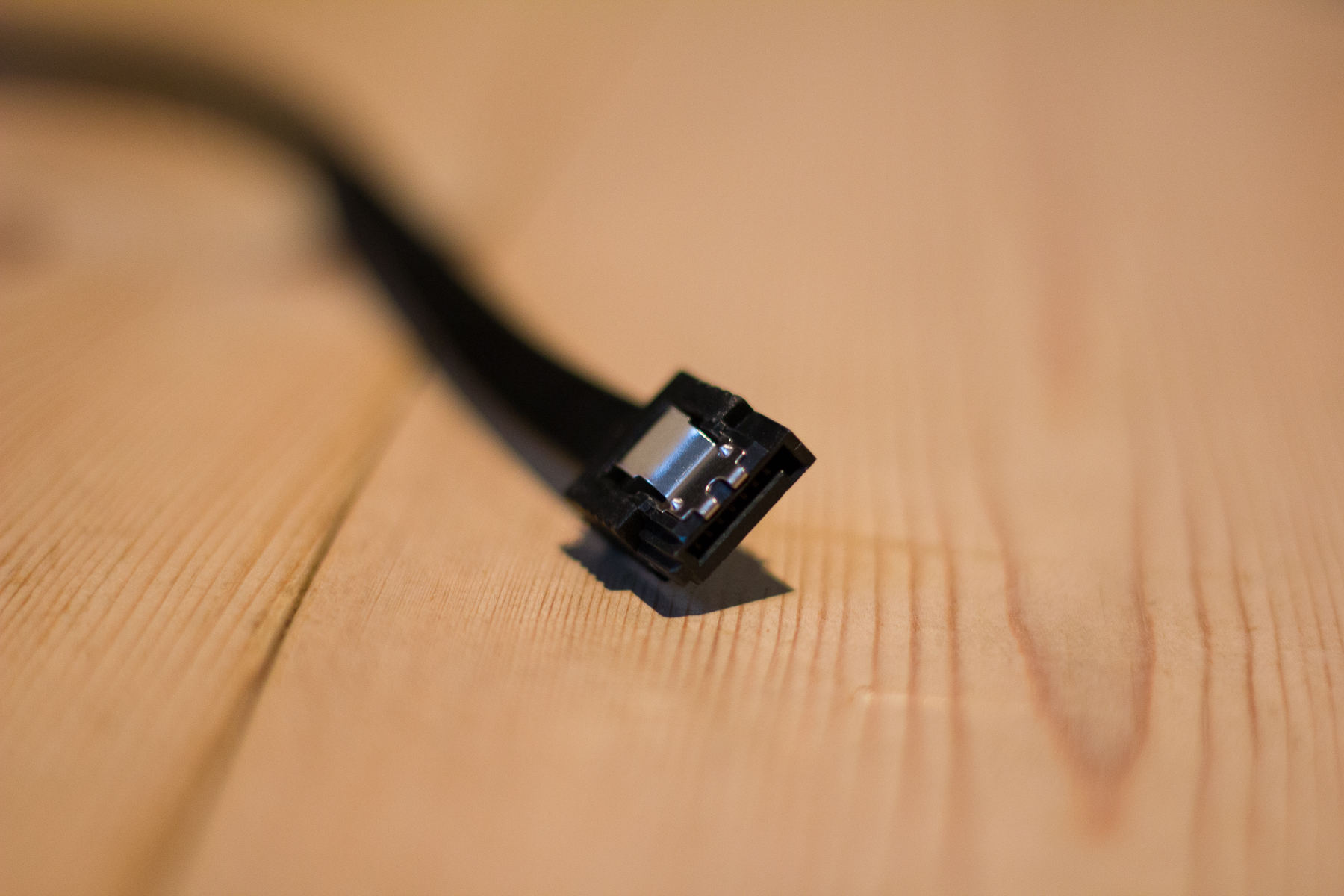

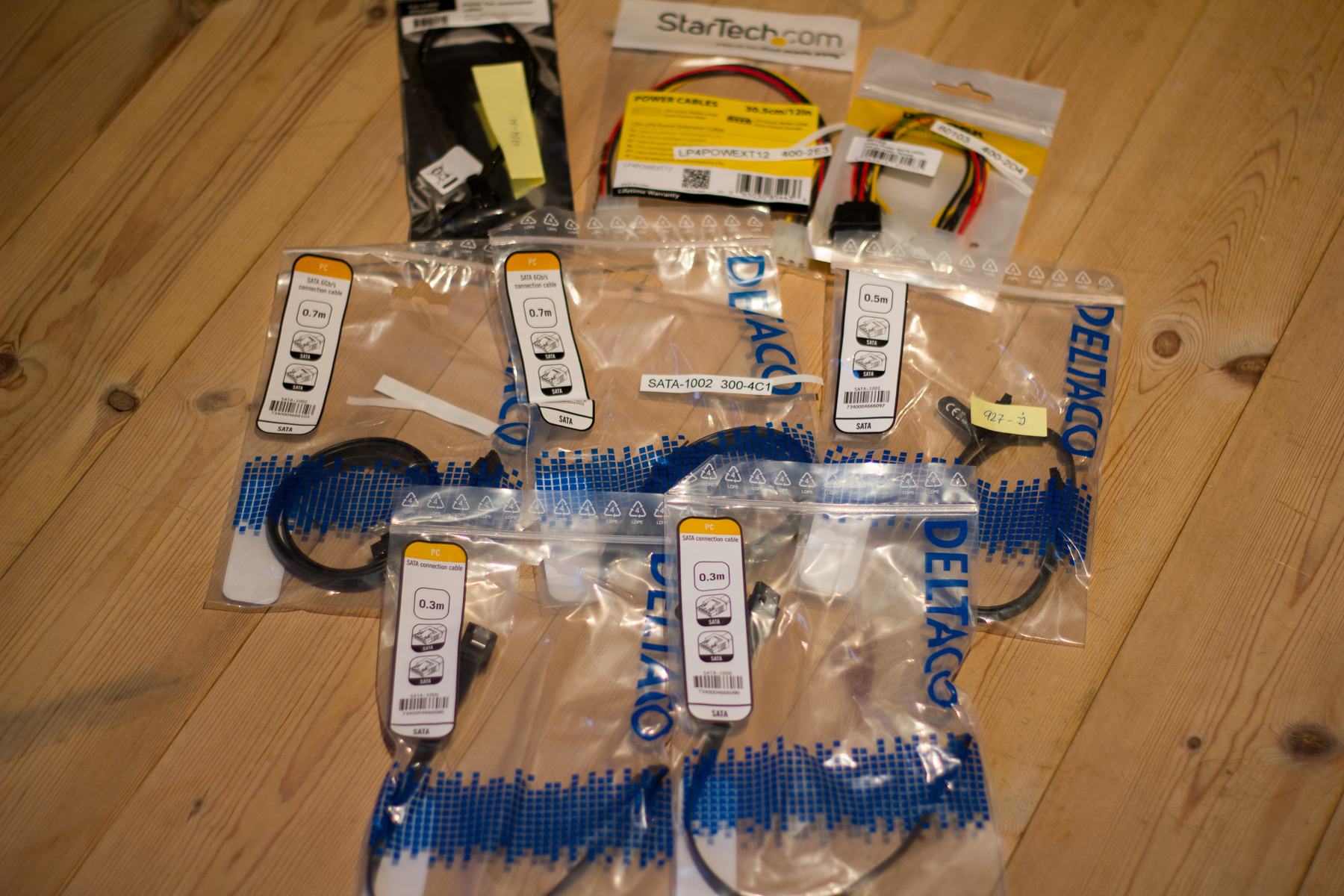

Endelig kom de siste delene - en pakke med SATA-kabler samt en molex-forlenger.

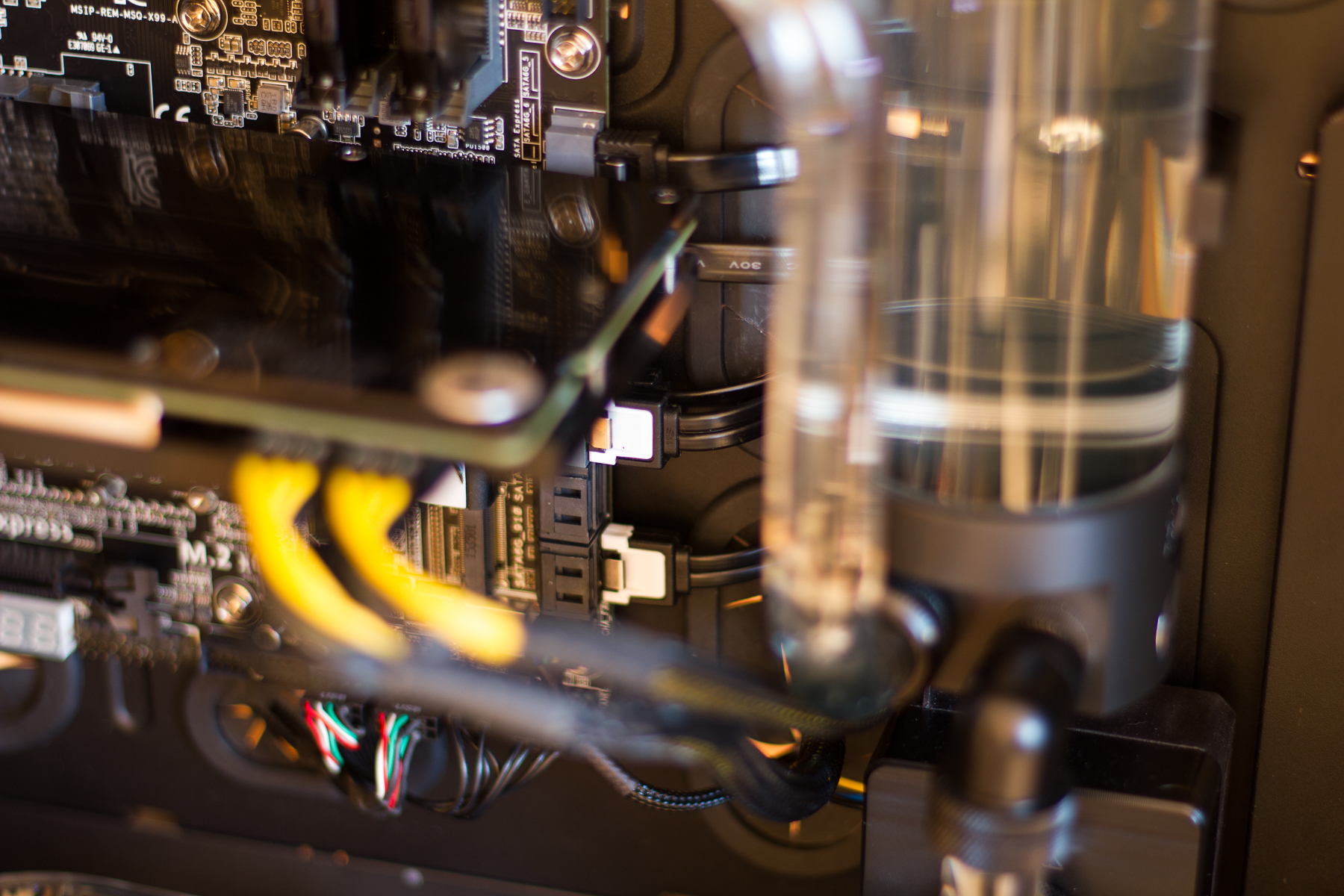

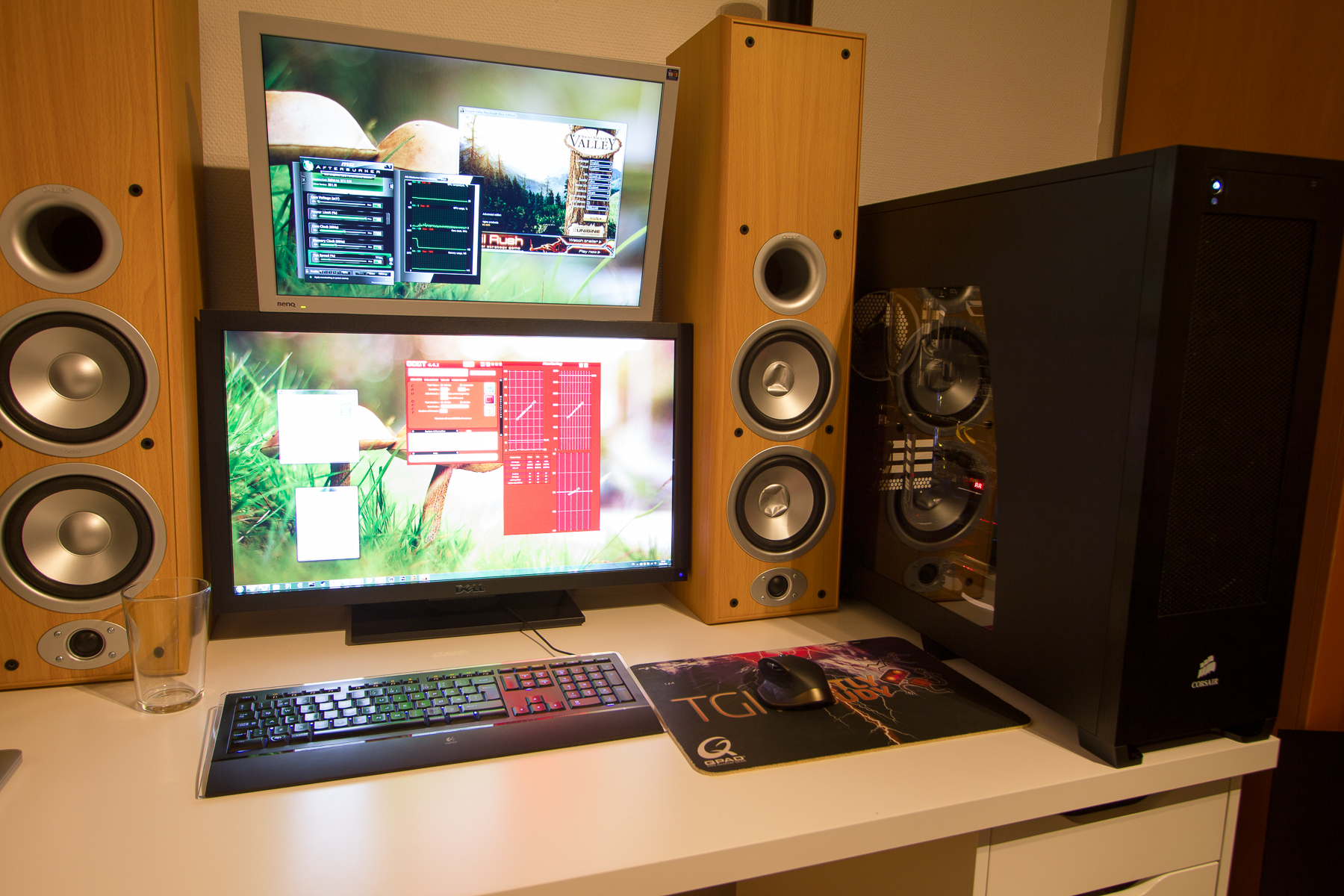

Jeg fikk koblet til de siste kablene som gjensto før jeg endelig kunne sette alt på plass og boote. Jeg har ventet en lang stund på dette, men endelig er maskinen altså oppe og går! Alt fungerer som det skal og temperaturene er meget gode. Jeg har så vidt fått puslet litt med overklokking av dyret, og så langt ser det bra ut. Det som har imponert meg mest så langt er skjermkortet; jeg har riktignok nesten ikke stabilitetstesten det enda, men det kjører uten avbrytelser eller feil i et par minutter av Valley Benchmark uten problemer på 1500MHz og stock spenning uten å gå over 37 grader. Jeg skal fikle en del mer over helga og poste litt mer presise tall etter hvert.
