Vann & Akryl

- Introduksjon -





Da var det endelig dags for en oppgradering!

Det er hovedriggen som skal få ny innmat, noe som antagelig fører til en ny "gammel-build" etter hvert også, bestående av de delene jeg nå skal bytte ut. I utgangspunktet er dette en ganske standard maskinvareoppgradering, men jeg tenkte å lage en arbeidslogg av prosessen likevel, da jeg har planer om å begi meg ut på min første hard-tubing-loop, som kanskje kan være interessant for flere å følge med på!







Tror det er greit med en aldri så liten introduksjon av prosjektet. Maskinen har vært brukt som den er nå siden høsten 2011, så det er noen generasjoner gammel hardware ute og går. Jeg skal altså flytte fra det gode gamle X58-chipsettet mitt og DDR3 til X99 og DDR4. Gøy! Maskinvaren som skal byttes ut er som følger:

Gammelt oppsett:
* Hovedkort: Gigabyte X58A-UD3R

* CPU: Intel Core i7 920

* RAM: Corsair Dominator 6GB DDR3 1600MHz

* Skjermkort: AMD Radeon HD 5870



Nytt oppsett:
* Hovedkort: Asus X99-A

* CPU: Intel Core i7 5820K

* RAM: Kingston HyperX 32GB DDR4 2666MHz

* Skjermkort: nVIDIA GeForce GTX 970

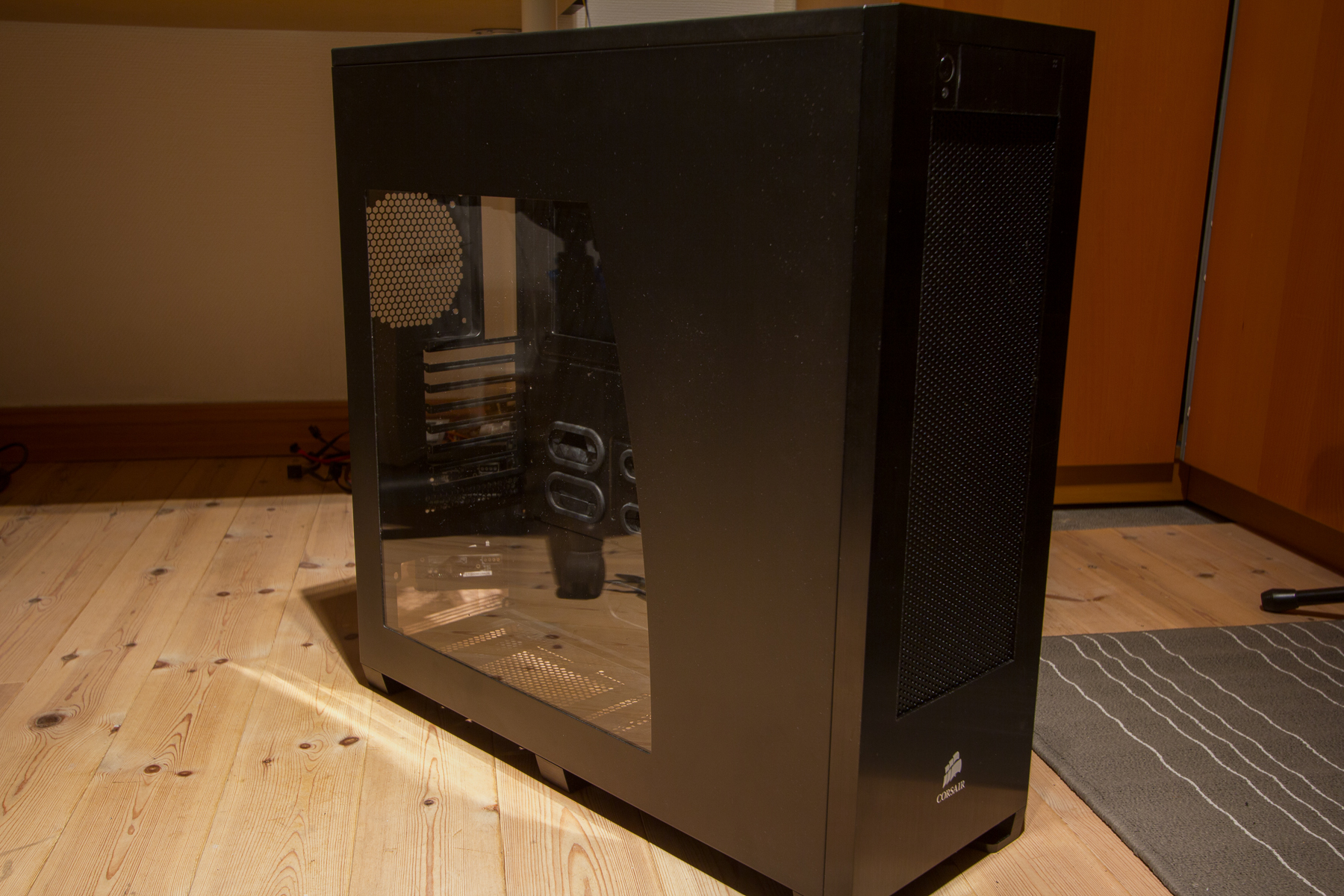

Strømforsyningen (Corsair HX1000W), kabinettet (Corsair 800D), SSDer/HDDer og annet snacks, samt deler av vannkjølingen skal beholdes og brukes videre.



Akkurat når byggingen begynner er ikke helt sikkert enda da dette antagelig kommer til å ta en del tid, og jeg helst ikke vil plukke ned maskinen før etter eksamensperioden er over. Jeg har ingen luftkjøler til LGA1366 liggende heller, så det gjør det litt vrient å lage et midlertidig ghetto-oppsett også.





Sponsor:

Tusen takk til Digital Impuls for gode priser på skjermkort og tilhørende blokk!







Kommentartråd til prosjektet finner du her.

Endret 12. januar 2016 av Breidablik

[Breidablik]

Oppdatering #1

- Introduksjon fortsettelse -





Okei, første oppdatering blir en slags fortsettelse av introduksjonen for å forklare litt mer av tankene jeg har hatt om builden fram til nå.

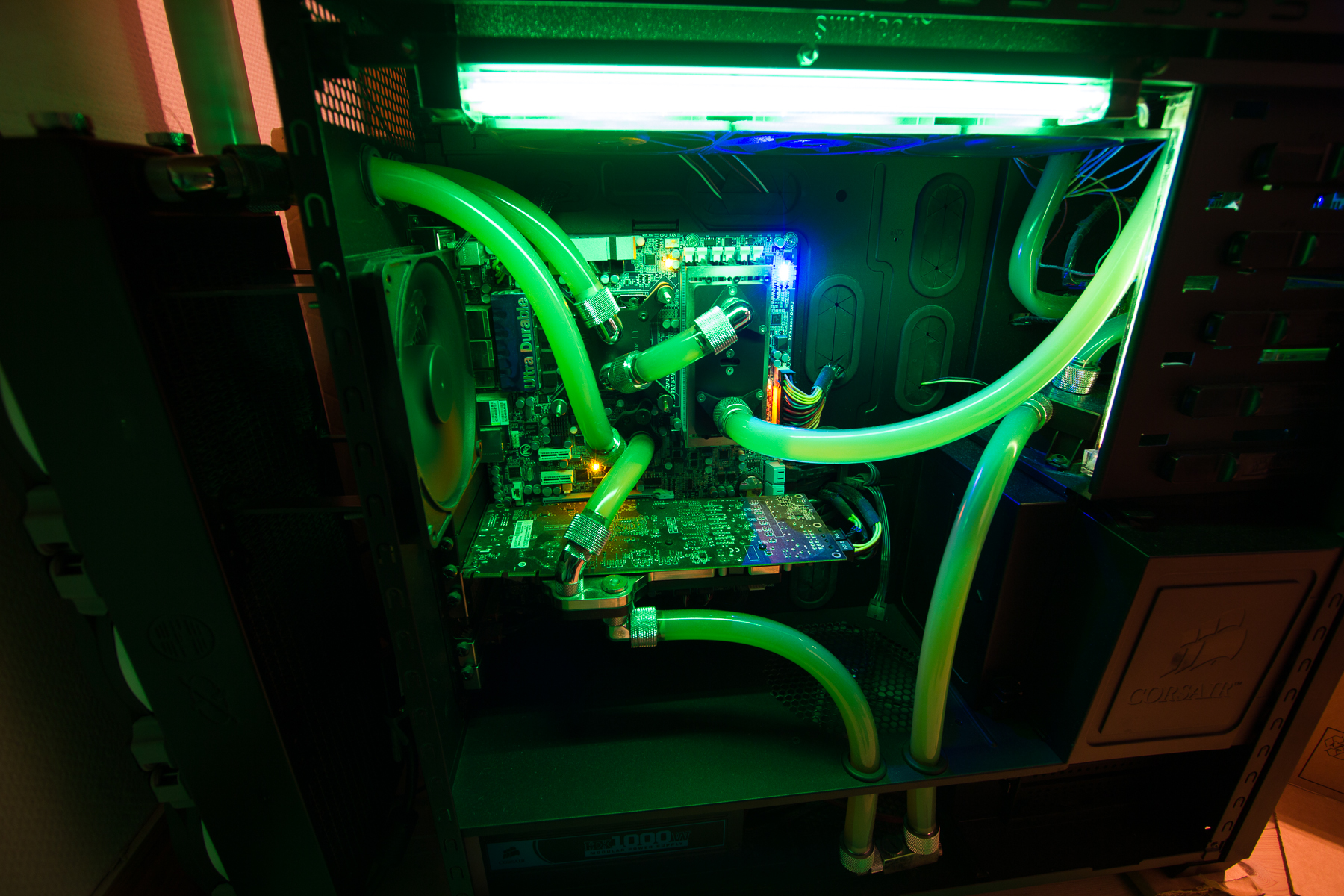

Jeg tjuvstartet egentlig dette prosjektet for en stund siden med noen innkjøp av ymse utstyr som trengs for modding og vannkjøling og lignende, og gikk også helt nylig til innkjøp av det meste av nye komponenter. Det eneste jeg ikke har skaffet enda er skjermkort, og det tror jeg at jeg venter en stund med også - hovedsaklig av økonomiske grunner, men også fordi GPU tross alt er en simpel ting å bytte ved en senere anledning (selv om det også selvsagt skal inn i loopen).



Noe av det som gjør denne oppgraderingen over snittet omfattende er kjøleløsningen jeg har valgt å gå for. Vannkjøling med akrylrør er i seg selv mer krevende enn vannkjøling med slanger (for ikke å snakke om luftkjøling), men jeg har også planer om litt modding av kabinettet for å få plass til alt radiatorarealet. Mitt gamle oppsett hadde en 360mm-rad i toppen, som er det største 800D kommer med støtte for fra fabrikk, og en 420mm-rad montert på baksiden med noen avstandsstykker. Denne løsningen har fungert veldig godt, men jeg ønsker likevel å gå bort fra den, da det tar utrolig mye plass. 800D er jo ikke akkurat et lite kabinett i seg selv, så å utvide det ytterligere er ikke akkurat ideelt. Jeg har derfor bestemt meg for å flytte 420mm-raden opp i toppen og har gått til innkjøp av en 280mm-rad til bunnen. Dette medfører litt modifisering i form av utskjæringer i kabinettet for å få plass, både oppe og nede, pluss fjerning av noen harddiskbrønner som jeg uansett ikke bruker i bunnen. Den nye radiatoren er en del dypere enn 360-raden jeg har fra før, og siden den er 140mm bred går også det totale radiatorarealet opp. Planen var i utgangspunktet å gjenbruke 360mm-raden og flytte den ned i bunnen, men det er det rett og slett ikke plass til.



Siden jeg går for akrylrør ligger det litt i kortene at det skal jobbes med estetikk i dette prosjektet, ikke bare ytelse. Jeg har valgt å gå for et nesten helsvart design med klar kjølevæske. Hovedkortet har noen hvite og grå detaljer som jeg også planlegger å komplementere. Jeg har ikke bestemt meg helt for hvordan jeg vil gjøre dette, men sleeving av PSU og øvrige kabler er en veldig sterk kandidat.

Det nevnte fargevalget er noe jeg har hatt lyst til å prøve en stund, og siden fargerike vannkjølingssystemer ikke akkurat er mangelvare tenkte jeg det kunne være gøy å gjøre noe litt annet. Det skal dog sies at et mindretall av disse planene er helt spikret enda, så ting kan definitivt forandre seg underveis. LEDs eller annen type belysning er jeg foreløpig usikker på. Kanskje det vil gi builden noe - kanskje ikke.

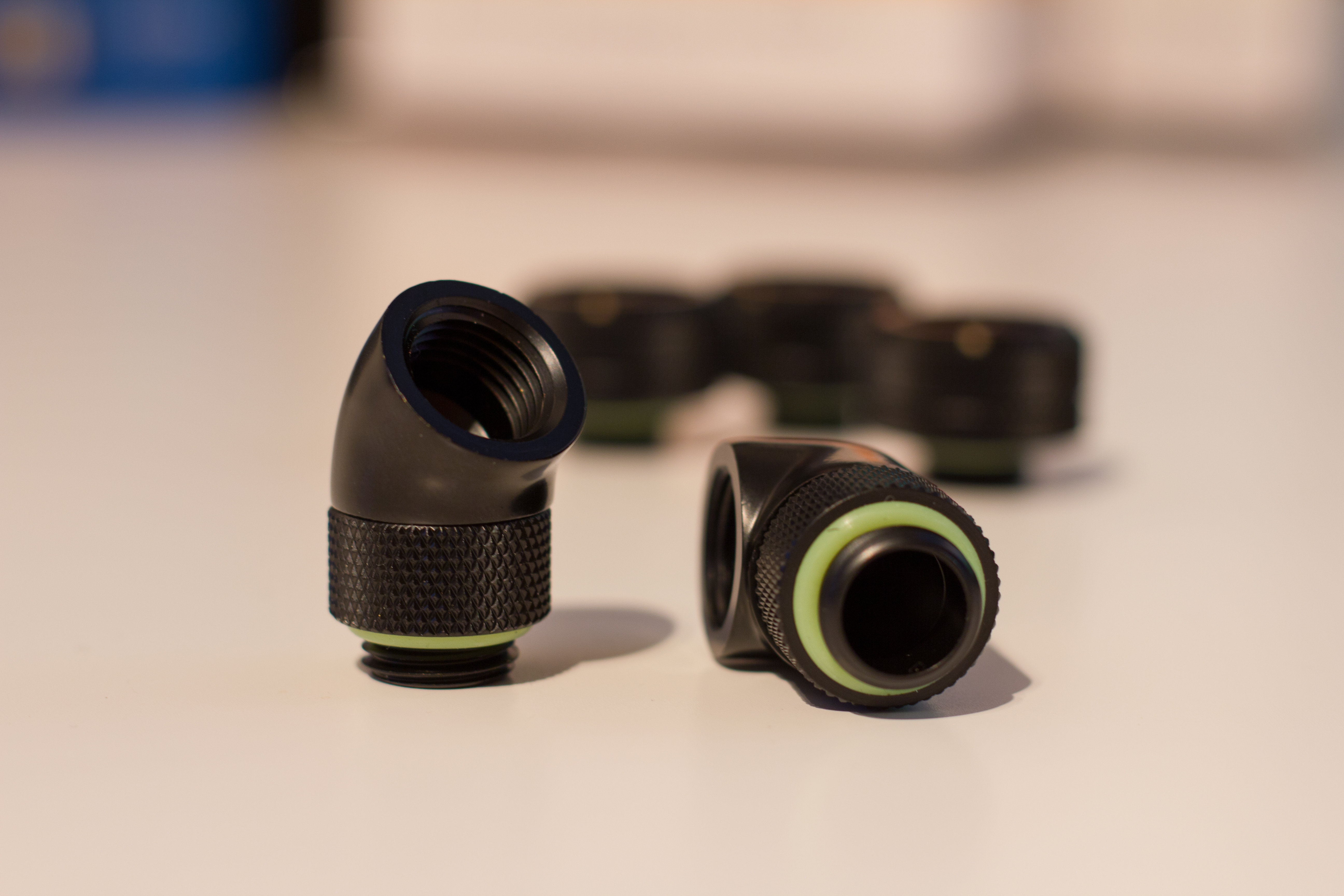

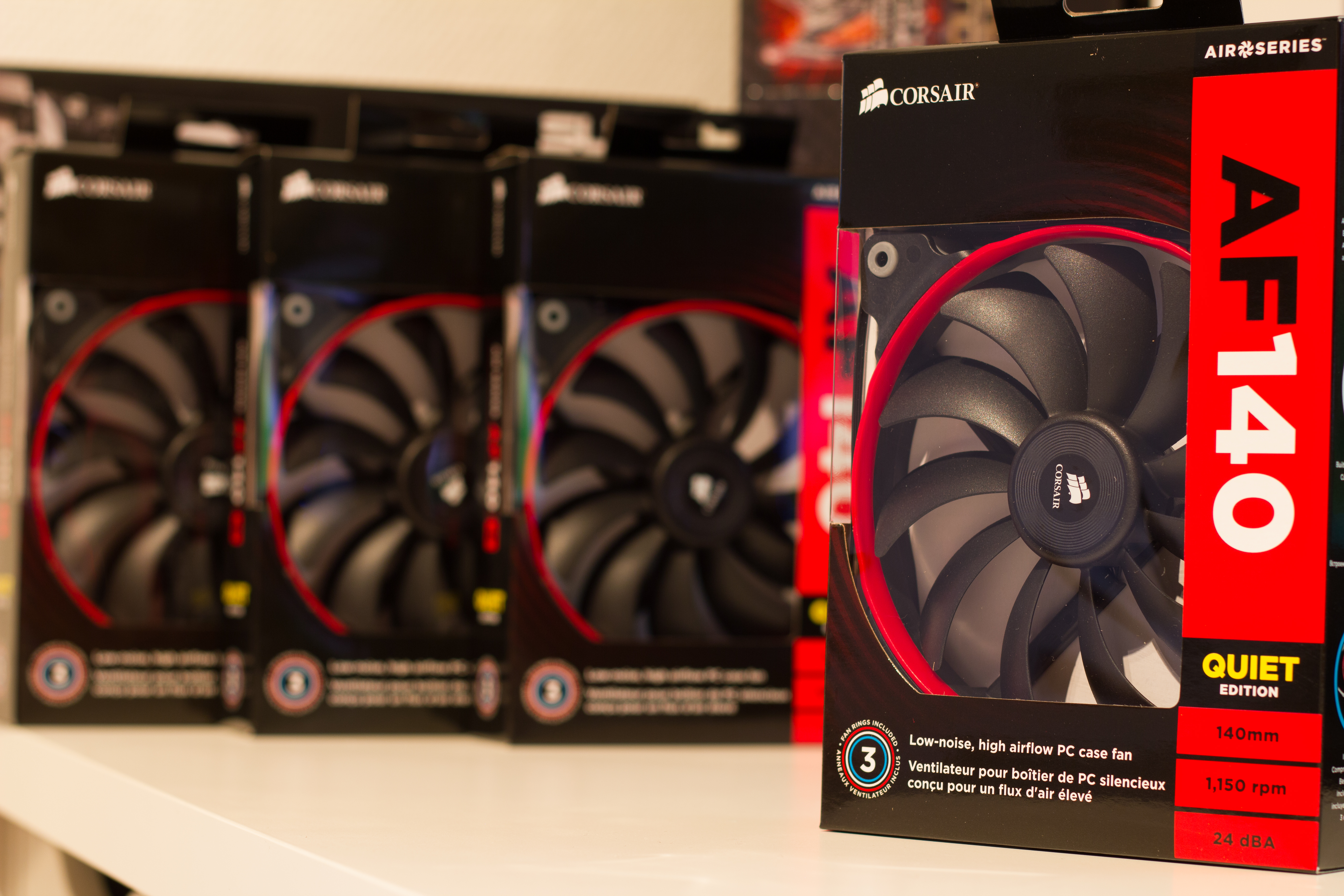

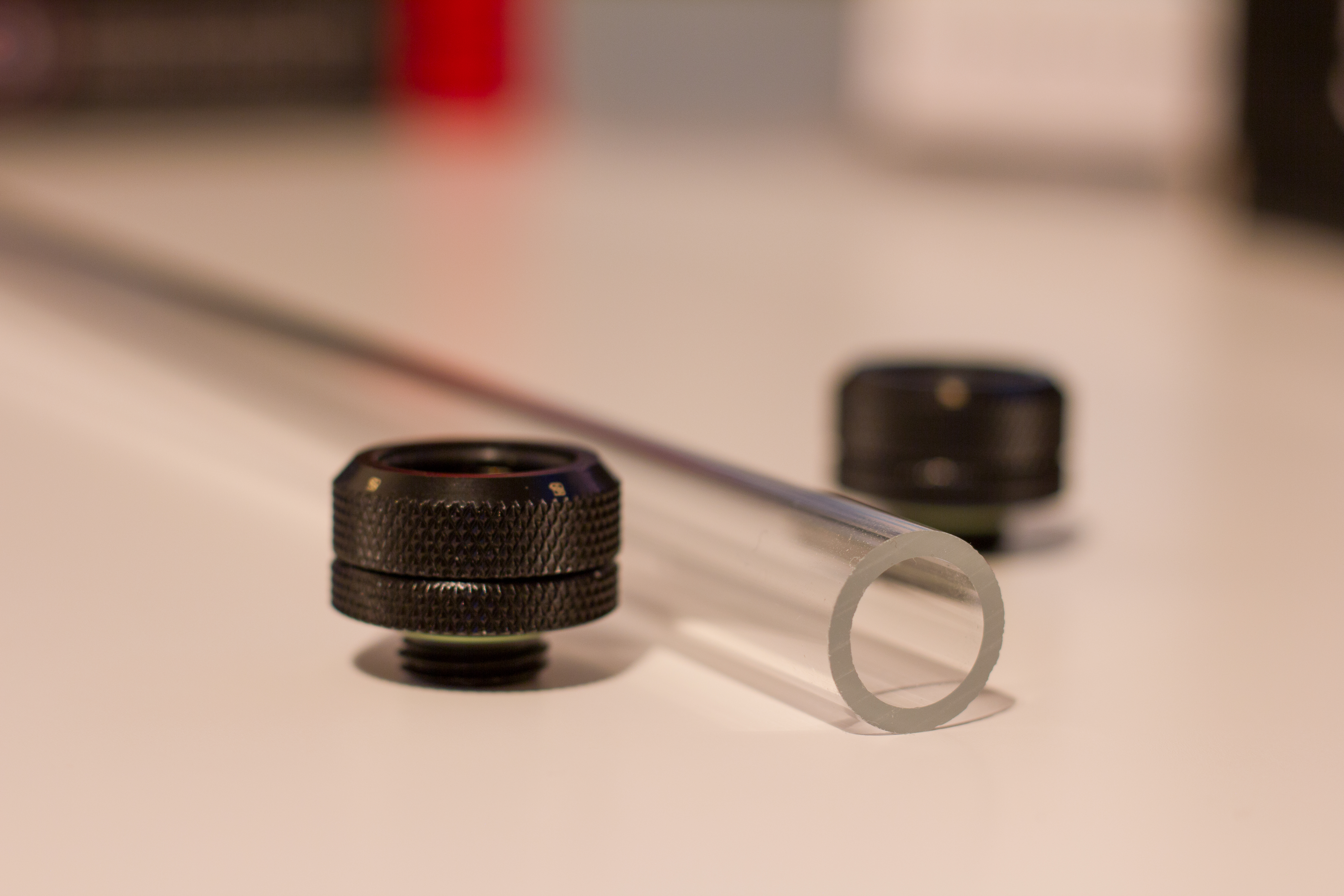

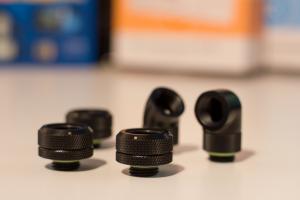

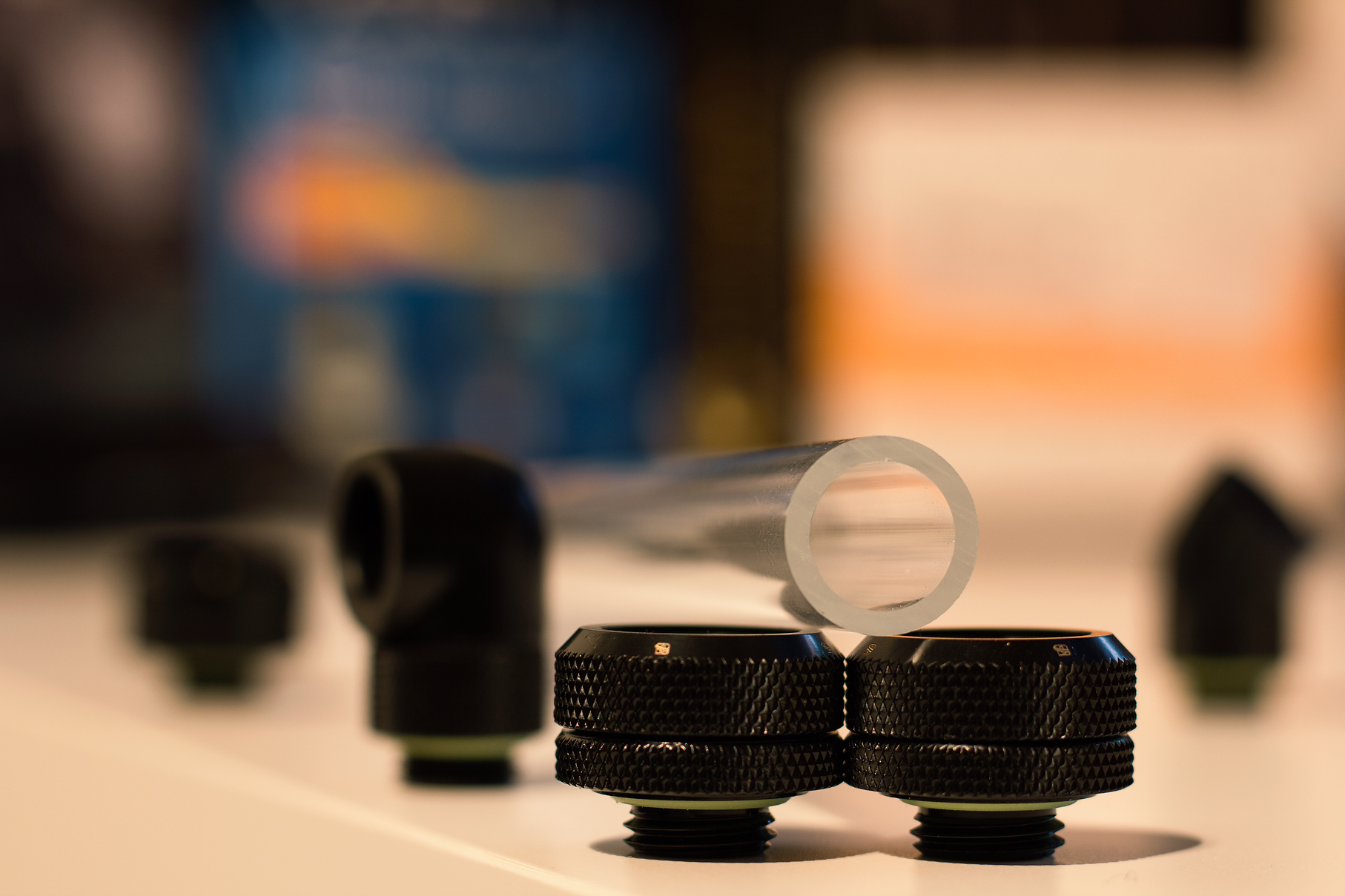

Noen bilder av de nye komponentene:







Kommentartråden til prosjektet finner du her.

Endret 13. desember 2015 av Breidablik

[Breidablik]

Oppdatering #2

- Demontering av gammelt system -

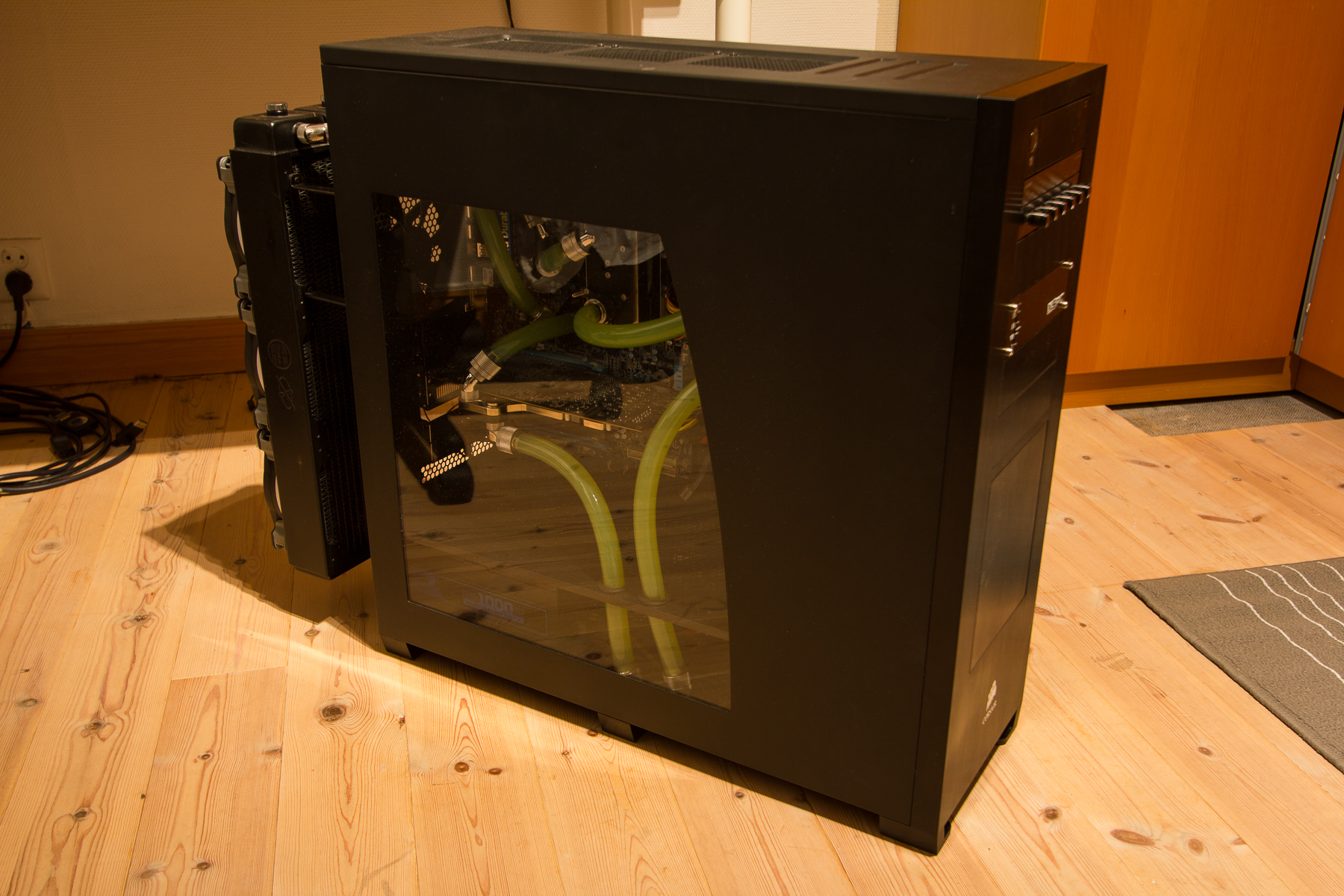

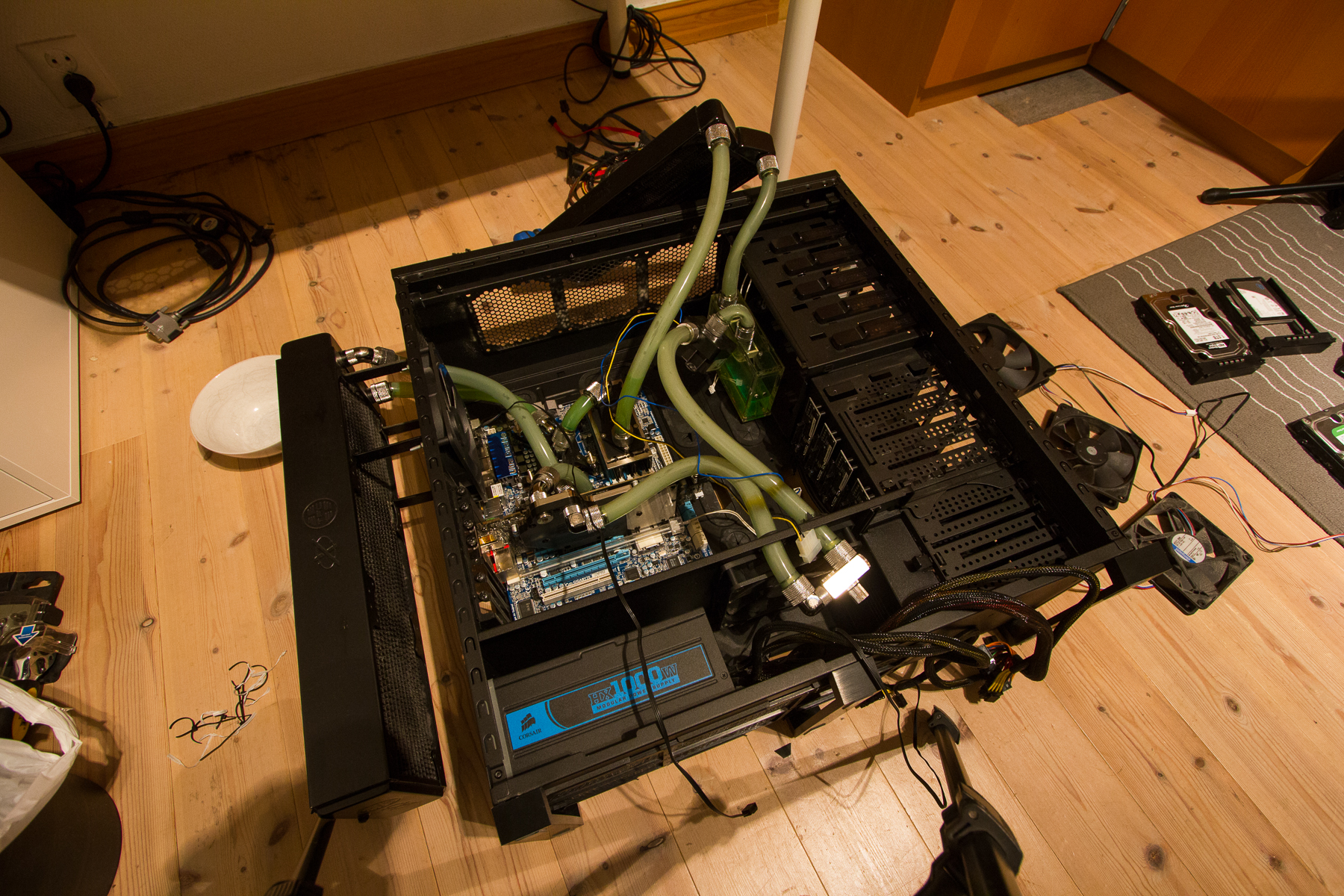

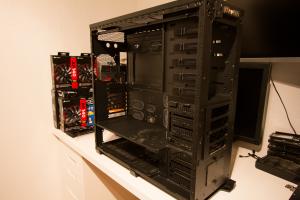

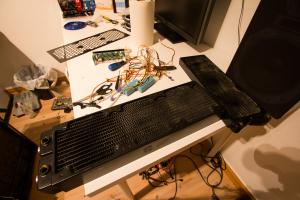

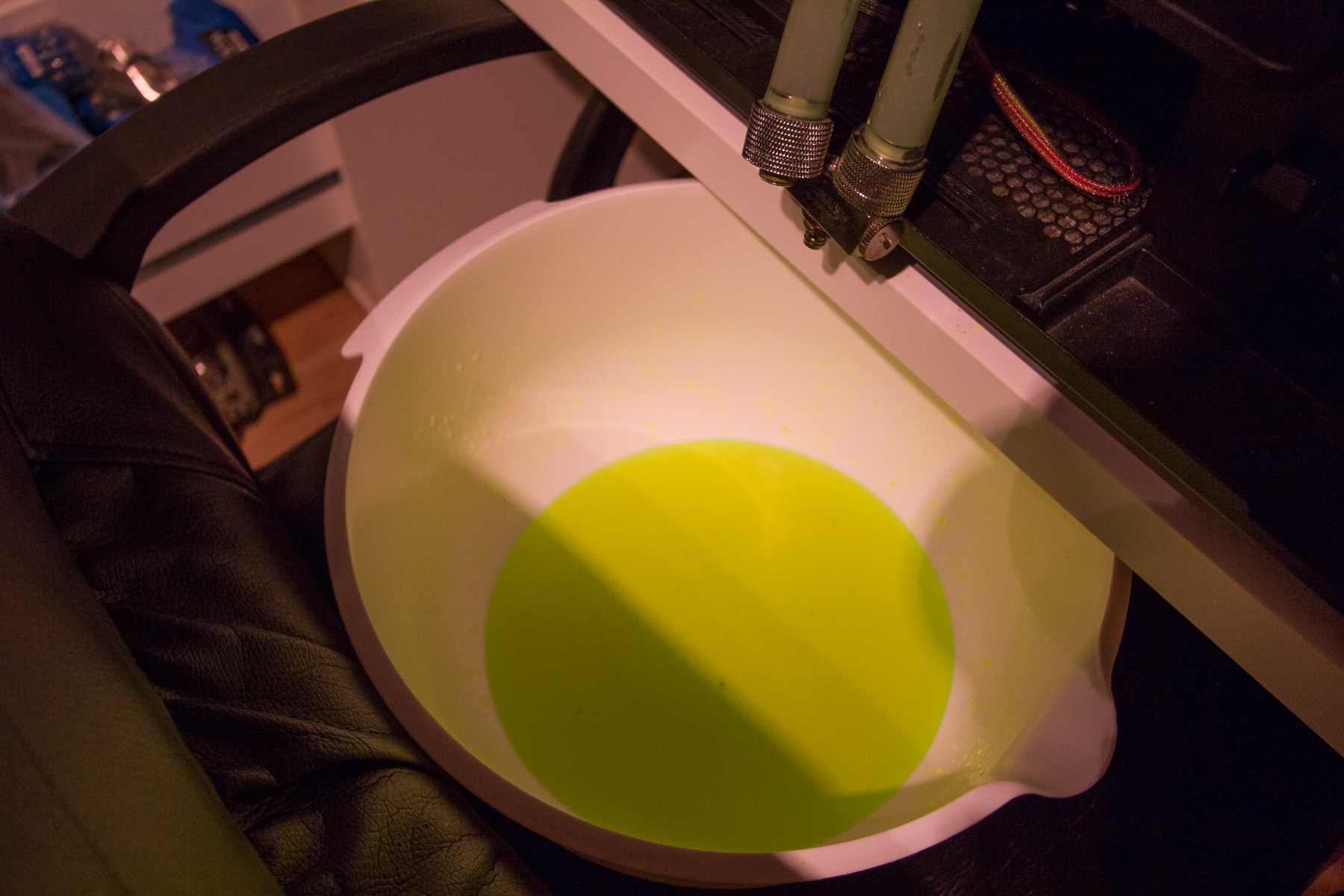

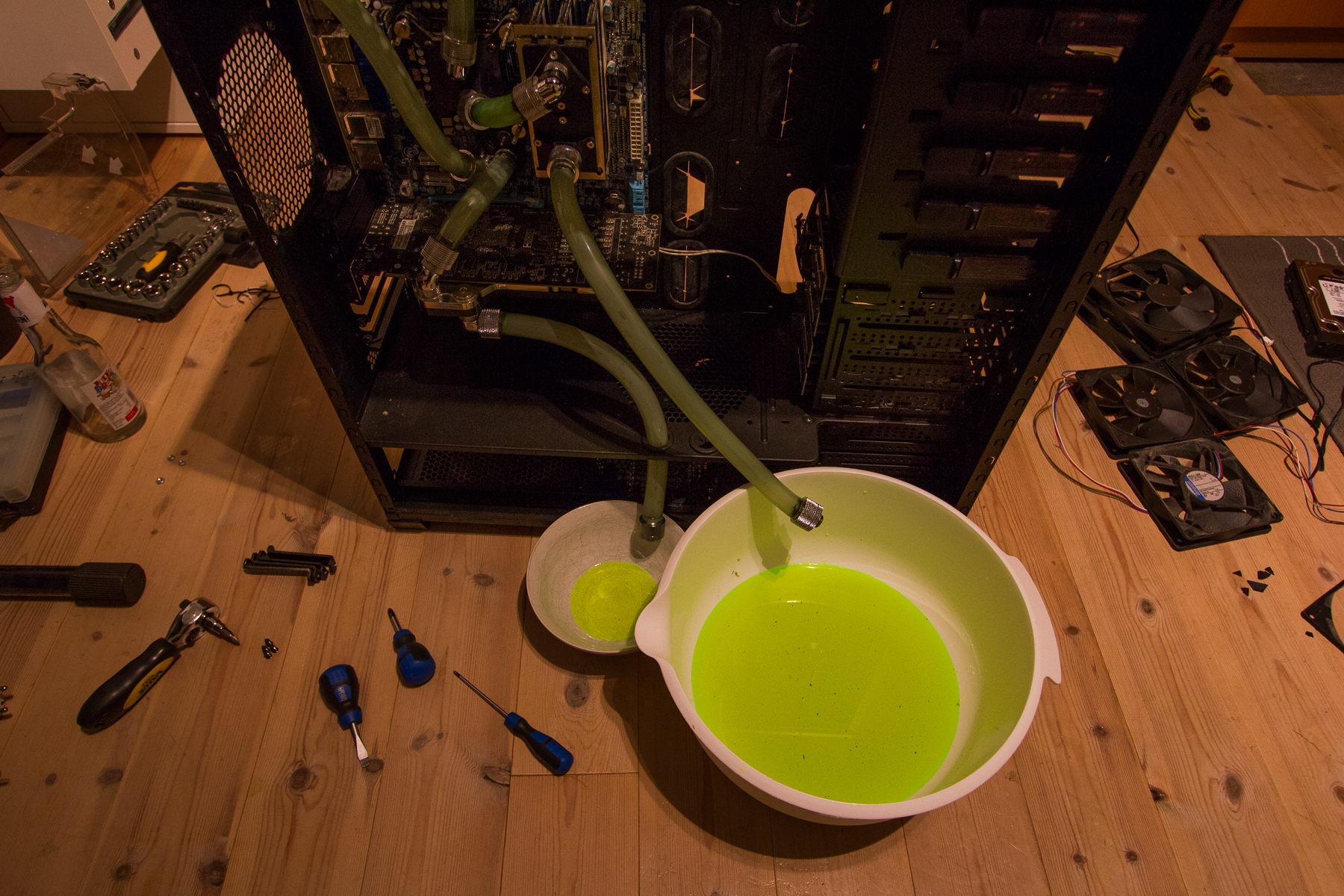

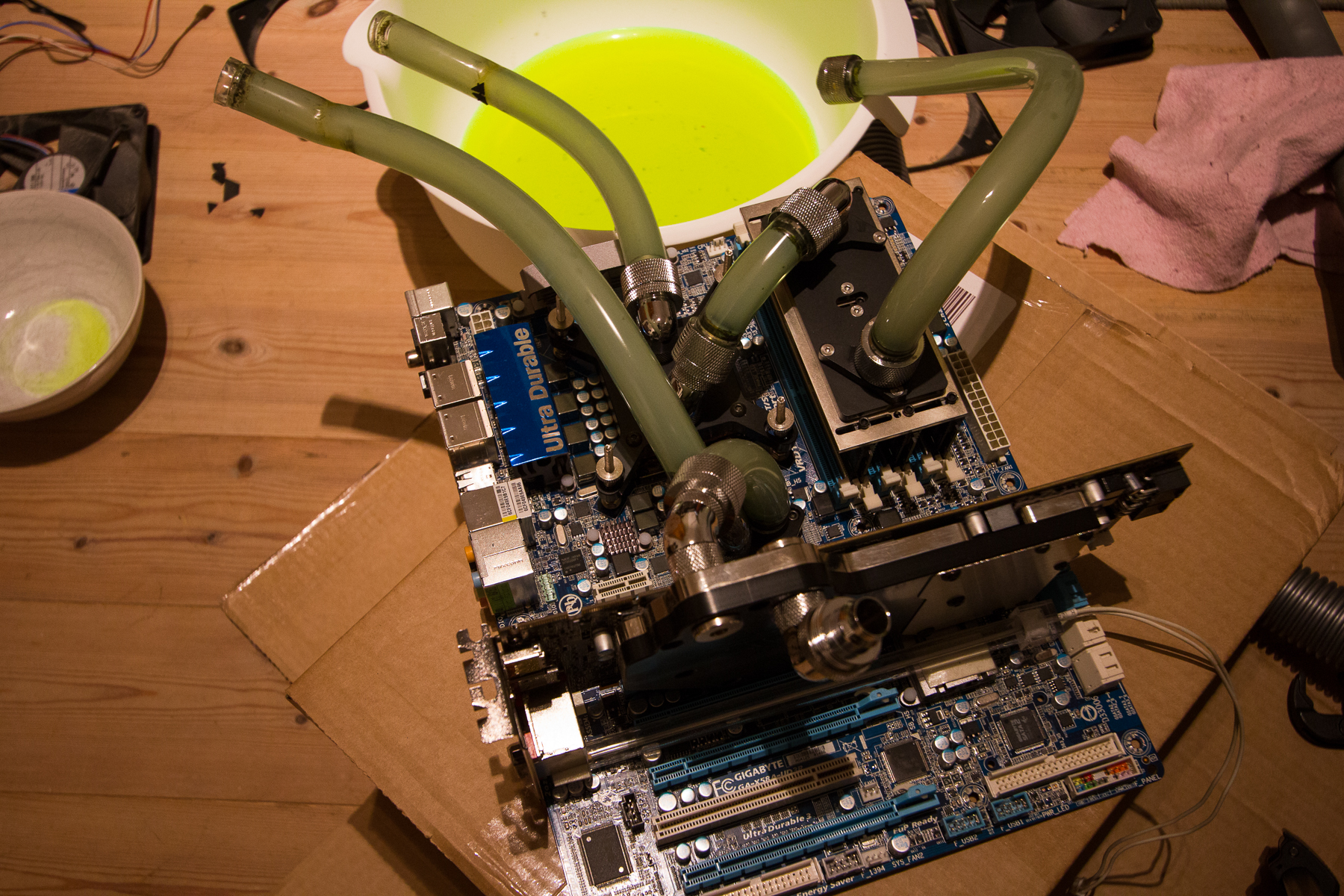

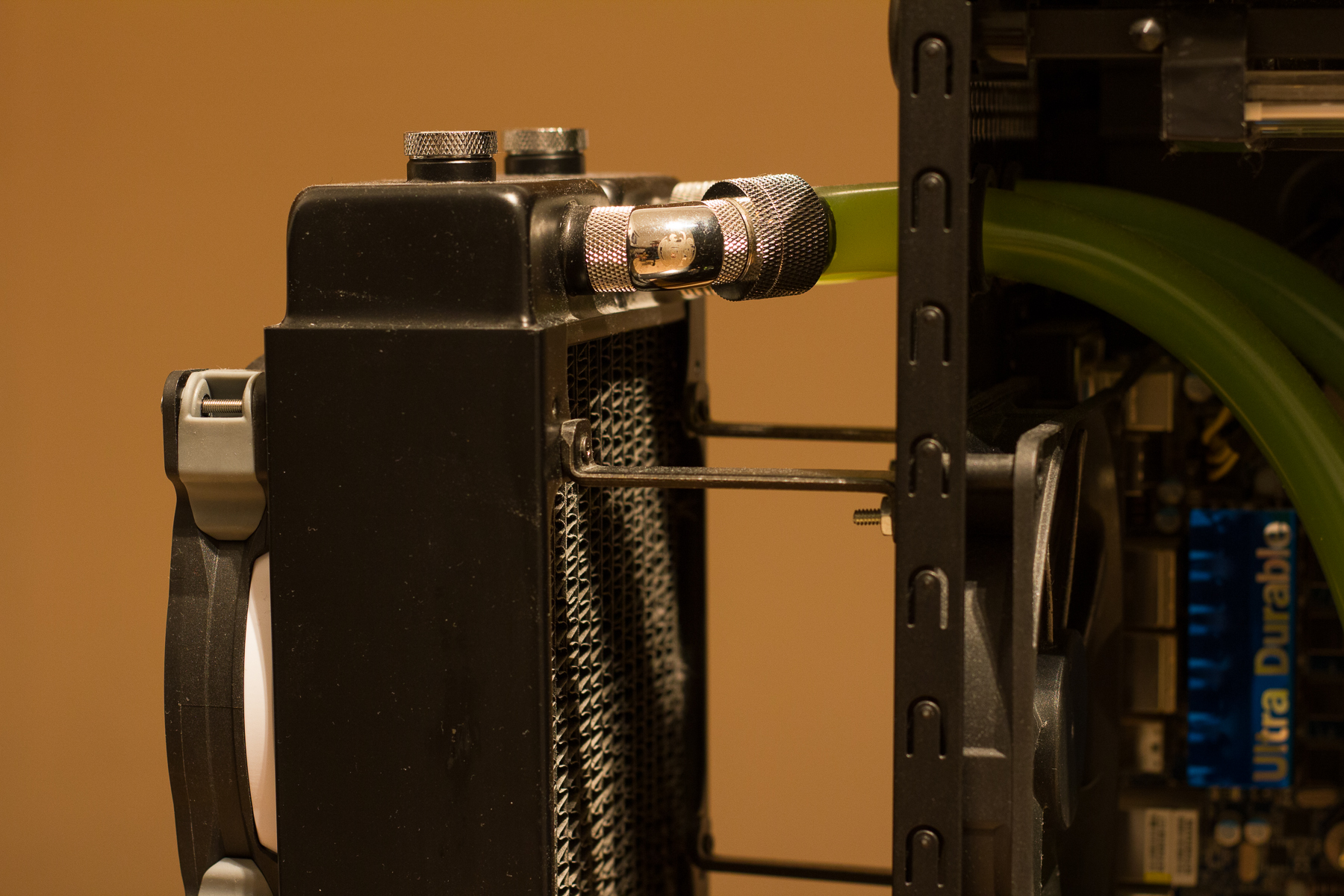

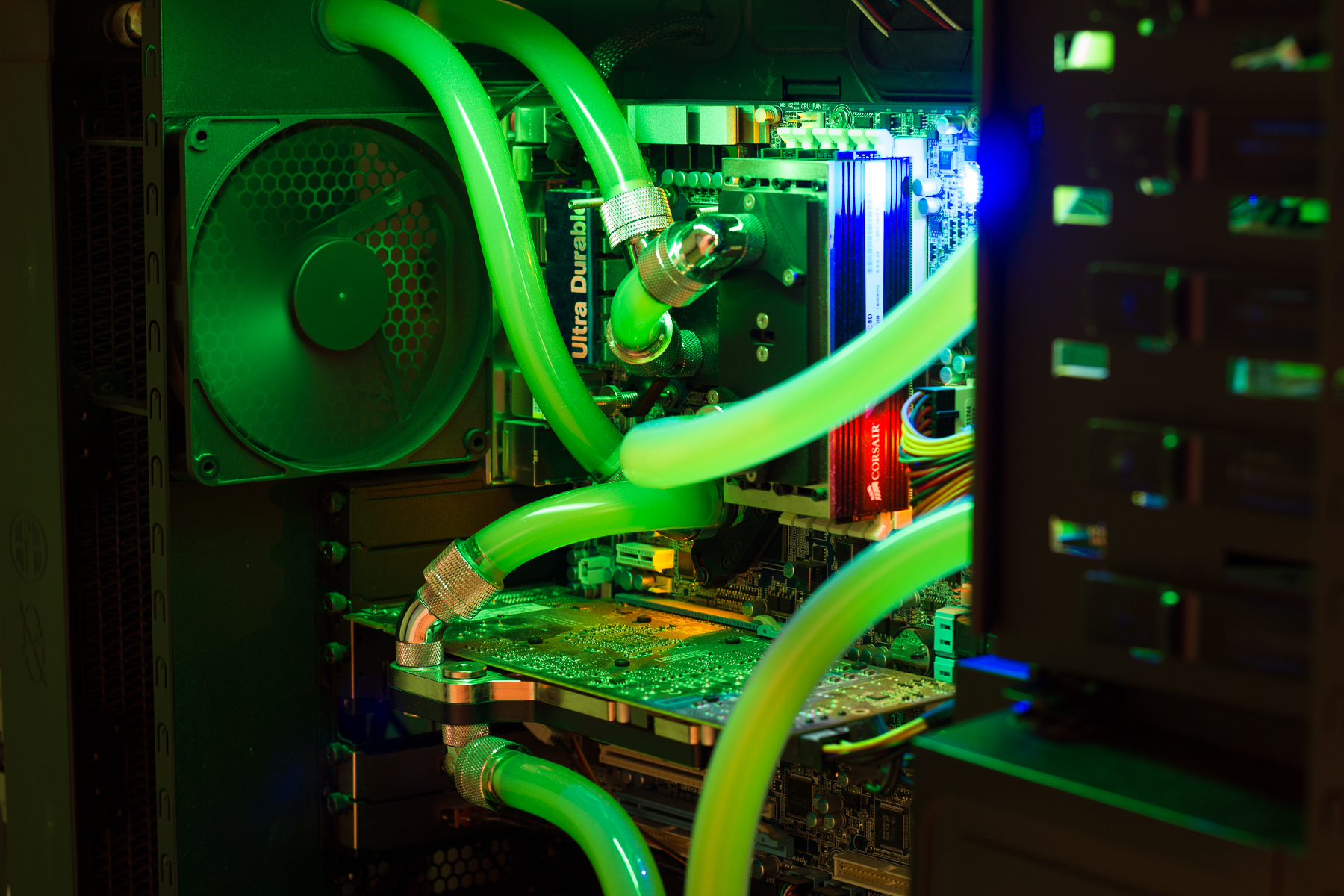

Da har jeg begynt demonteringen av det gamle systemet. Litt småtrist å se den gamle traveren gå, men sånn får det bli. Tømming av loopen gikk greit, mye takket være drain-porten jeg installerte ved sist build, så jeg tenker det blir en lignende løsning i den nye.

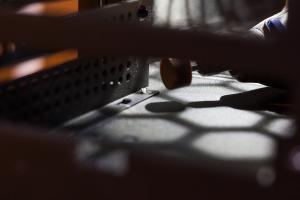

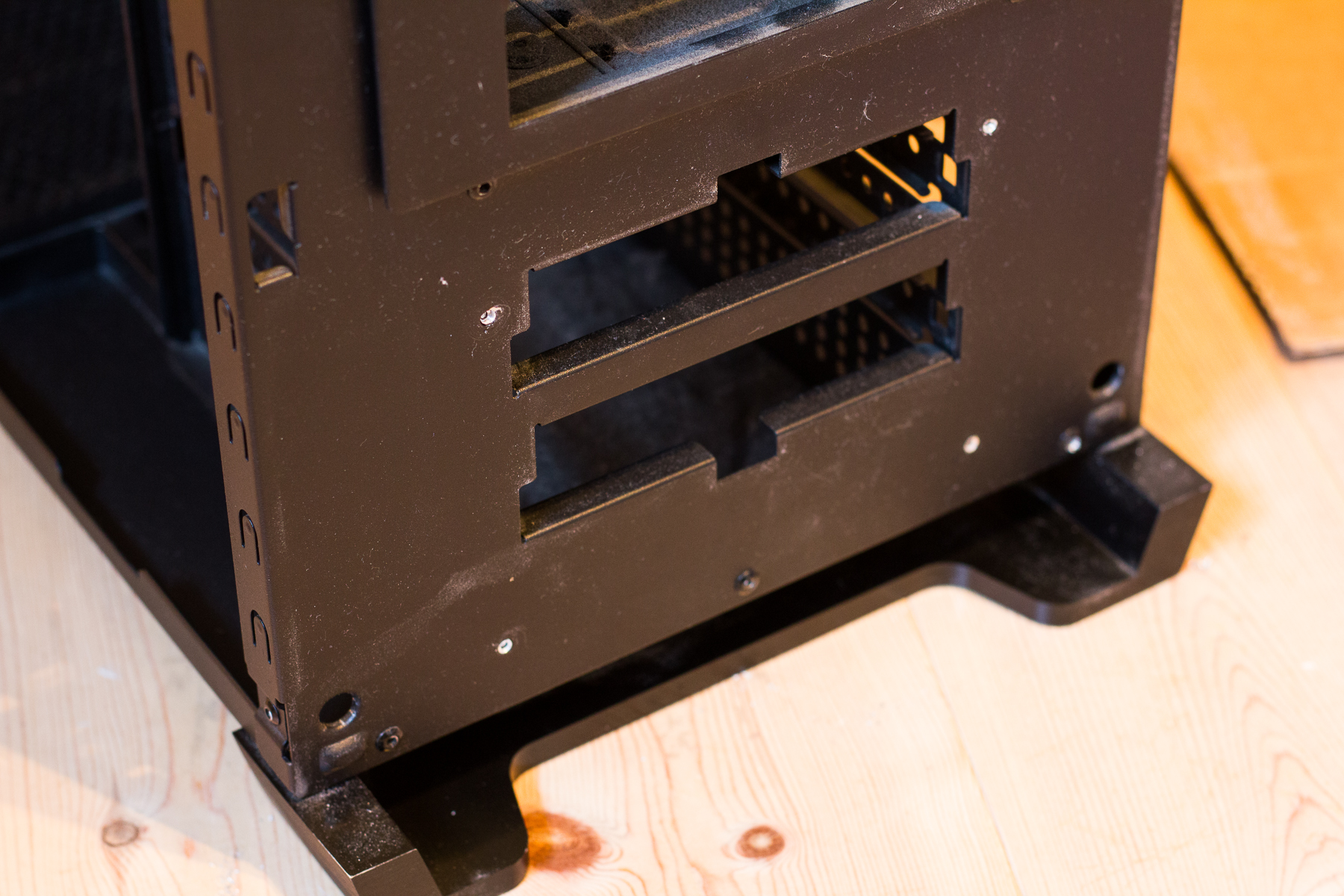

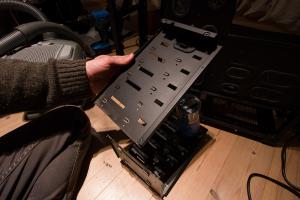

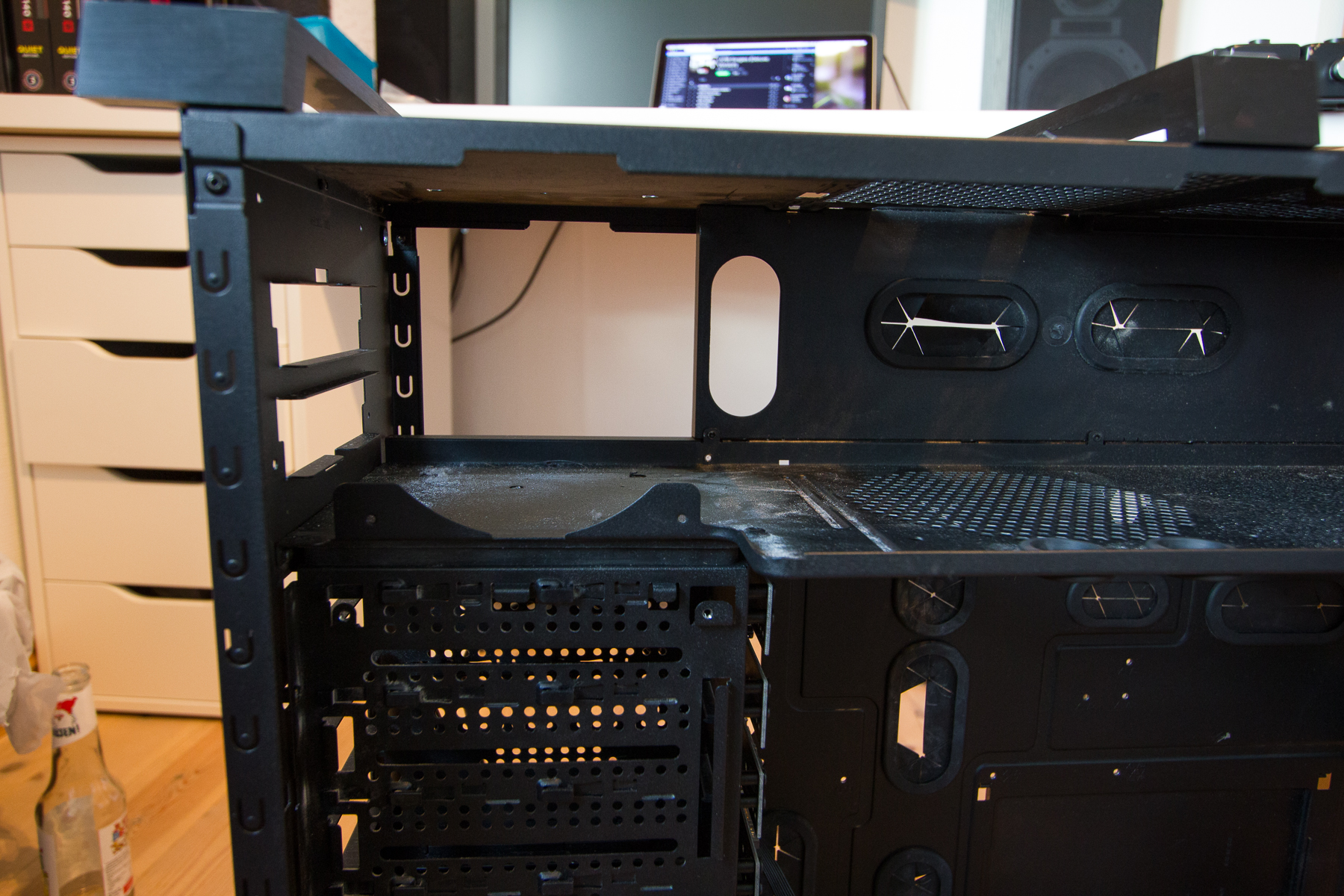

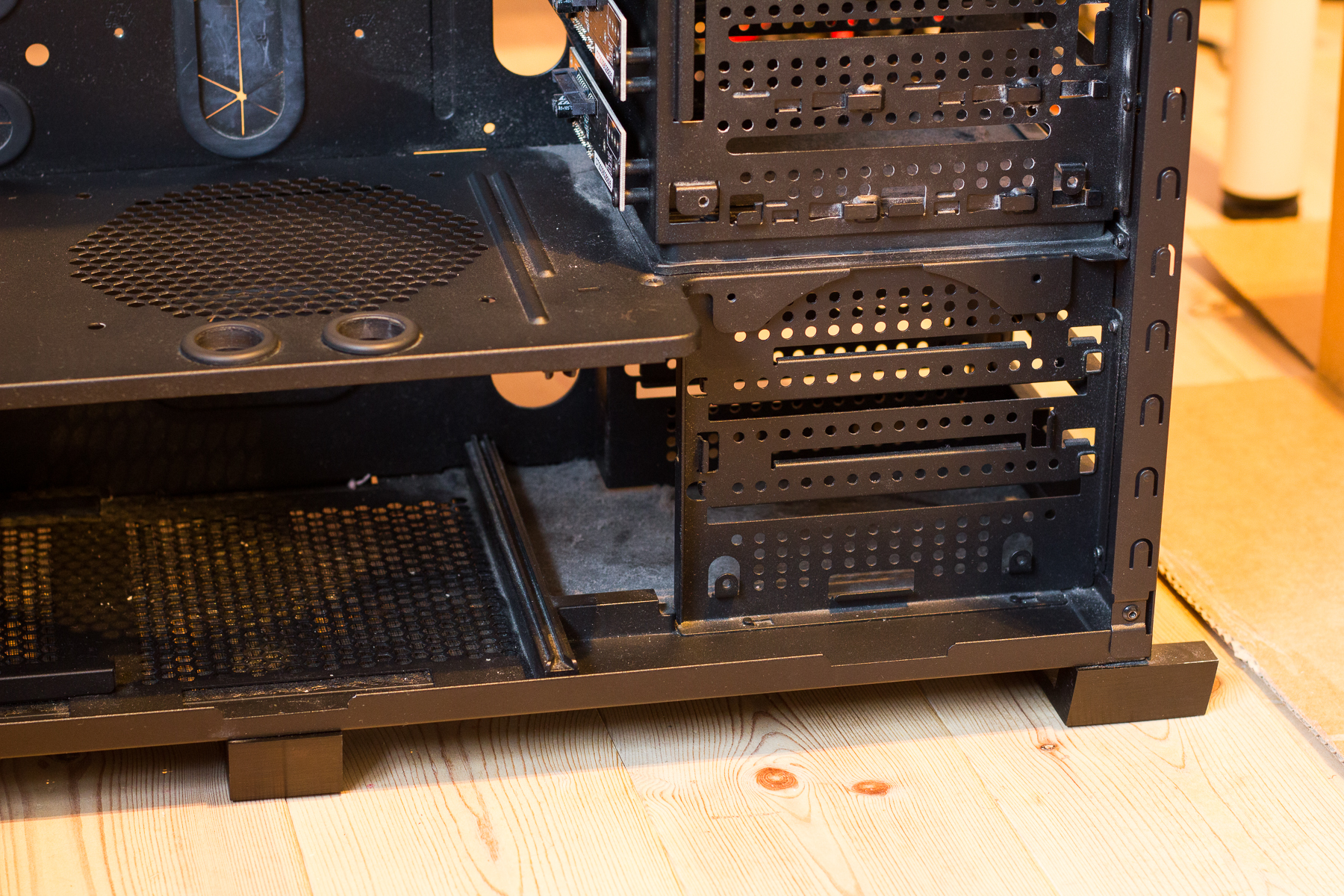

Jeg fortsatte med å fjerne harddiskbrønnene i bunnen av kassa. Dette viste seg å by på noen småproblemer, da Corsair ikke akkurat har lagt opp til at disse skal kunne fjernes.

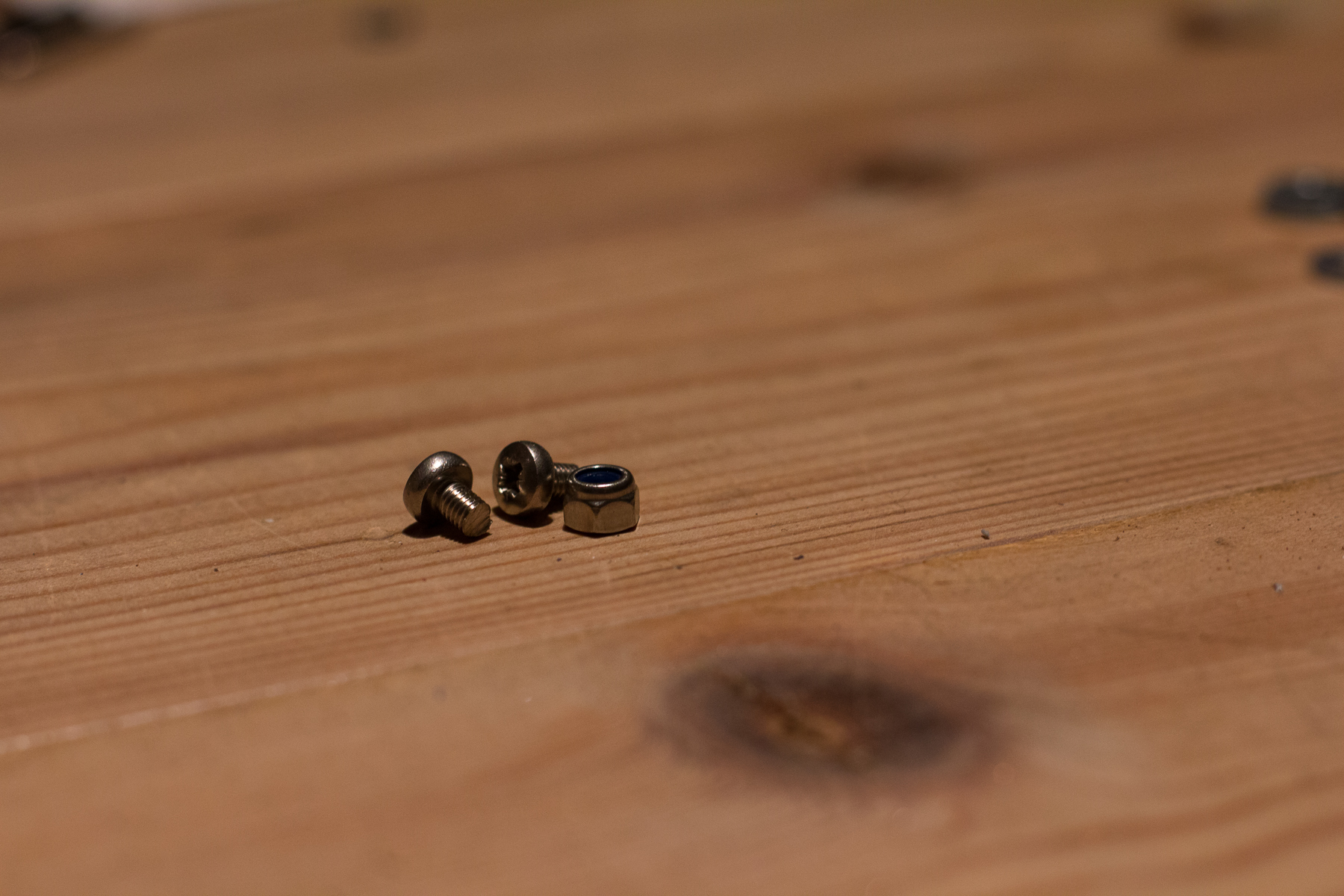

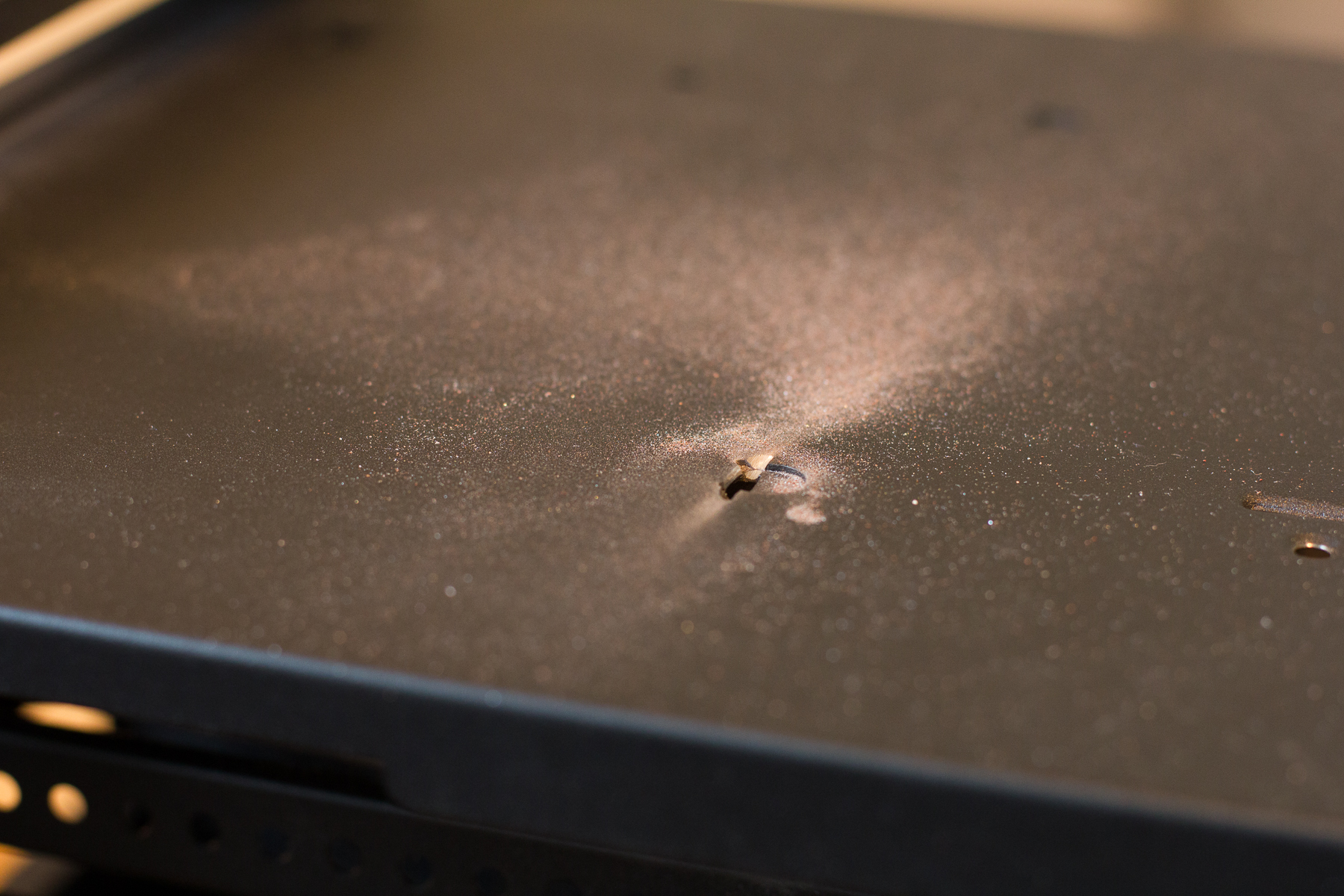

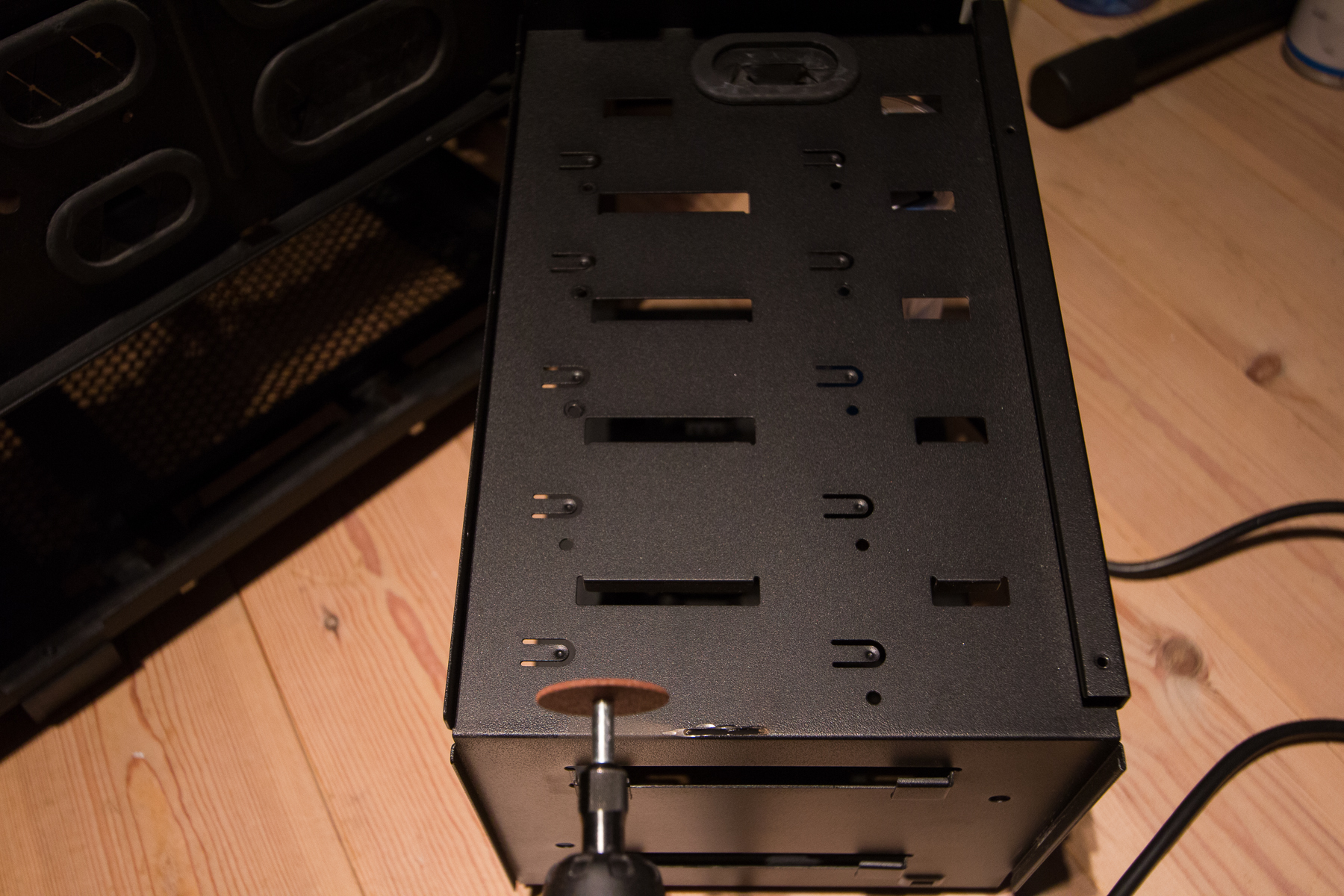

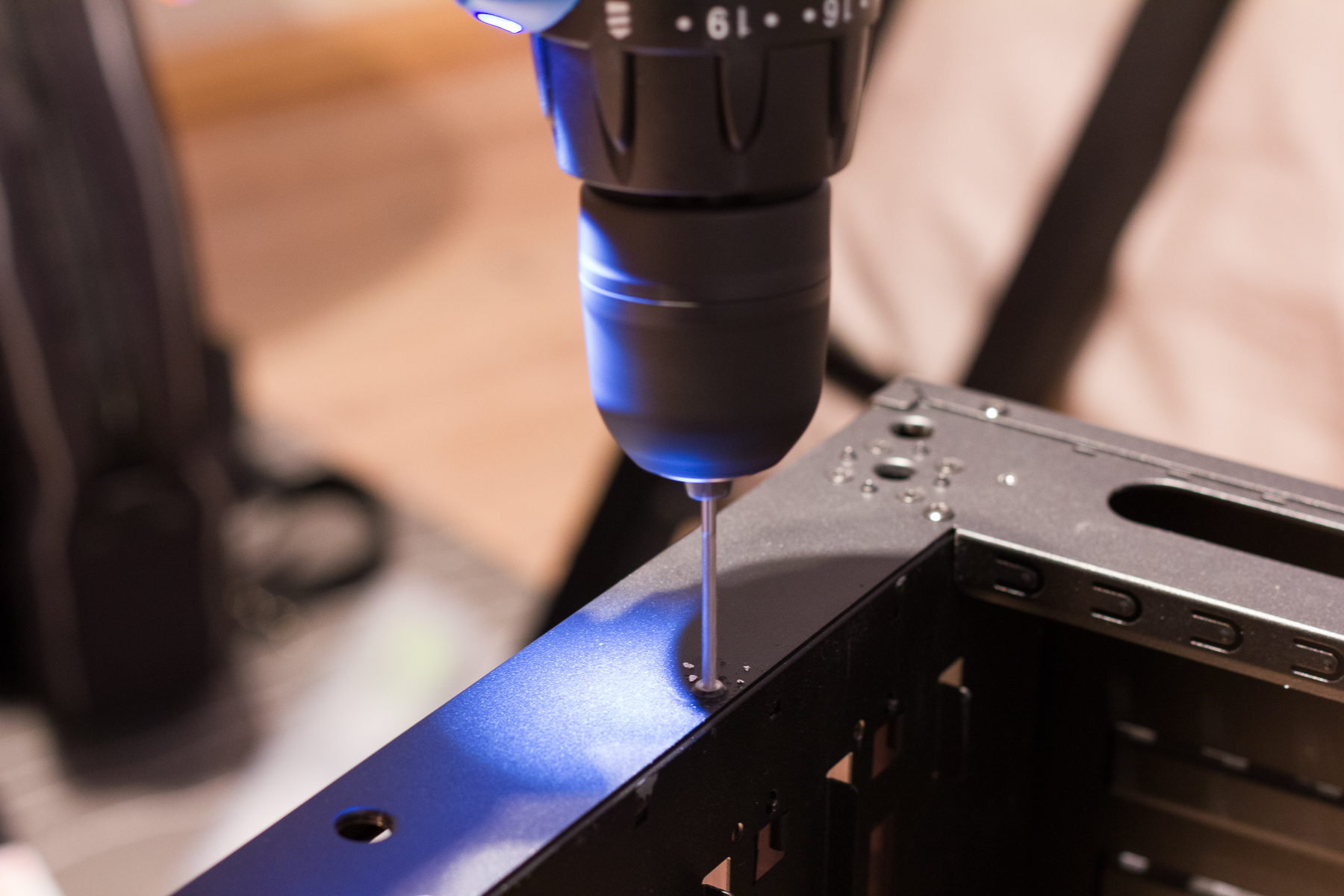

Jeg borret først ut de fire naglene som holdt den fast i fronten. I tillegg til disse var det to til på innsiden som satt fast i skillegulvet. Disse var litt mer vriene å få ut, men 20 minutter med dremel og et par forskjellige små bits gjorde susen. Dette var så vidt jeg kunne se alt som festet brønnene, men de ville fortsatt ikke rikke på seg. Jeg innså deretter at de også satt fast mellom noen bøyde metallkanter i selve gulvet, så disse måtte bort også. Det var heldigvis nok å fjerne de fire i gulvet, så fikk jeg plukket ut de to veggene uten videre problemer. Jeg kunne gjort en mer forsiktig jobb med dette for å unngå å lage merker i gulvet, men siden dette skal skjæres bort senere uansett gjorde jeg det bare sånn.

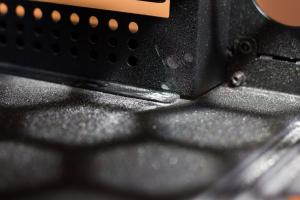

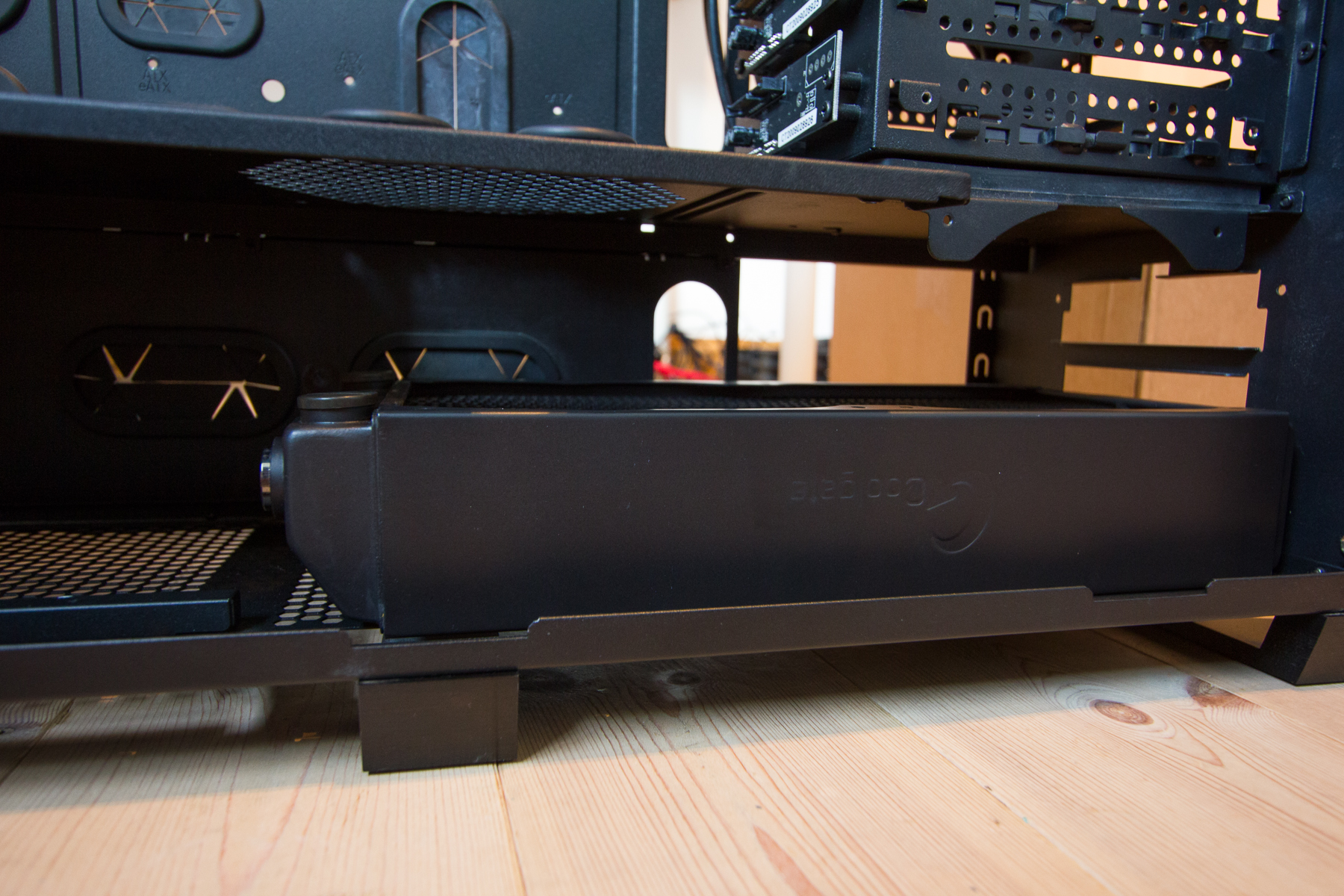

Etter at brønnene var fjernet og støv støvsugd bort så jeg til min lettelse at målene jeg hadde gjort på forhånd stemte - radiatoren passer fint.





Jeg har lekt litt med tanken på å fjerne resten av innmaten i kabinettet også, det vil si hot-swap-brønnene, 5,25"-brønnene og selve skillegulvet mellom PSU-kammeret og resten av kabinettet. Dette betyr at jeg må finne en lur løsning for montering av harddisker et eller annet sted i kassa (på baksiden?), men om jeg gjør det er det faktisk muligheter for å montere 360-raden i front. Det er ikke på noen som helst måte nødvendig med enda mer radiatorareal for komponentene mine, men det er jo gøy, da! Jeg er selv litt bekymret for hvor mye av stabiliteten i kabinettet som går tapt om jeg fjerner alt innholdet i kabinettet, men det er det litt vanskelig å bedømme før jeg eventuelt har prøvd. Noen tanker eller innvendinger på dette?

Kommentartråden til prosjektet finner du her.

Endret 13. desember 2015 av Breidablik

[Breidablik]

Oppdatering #3

- Fjerning av kabinettinnmat -

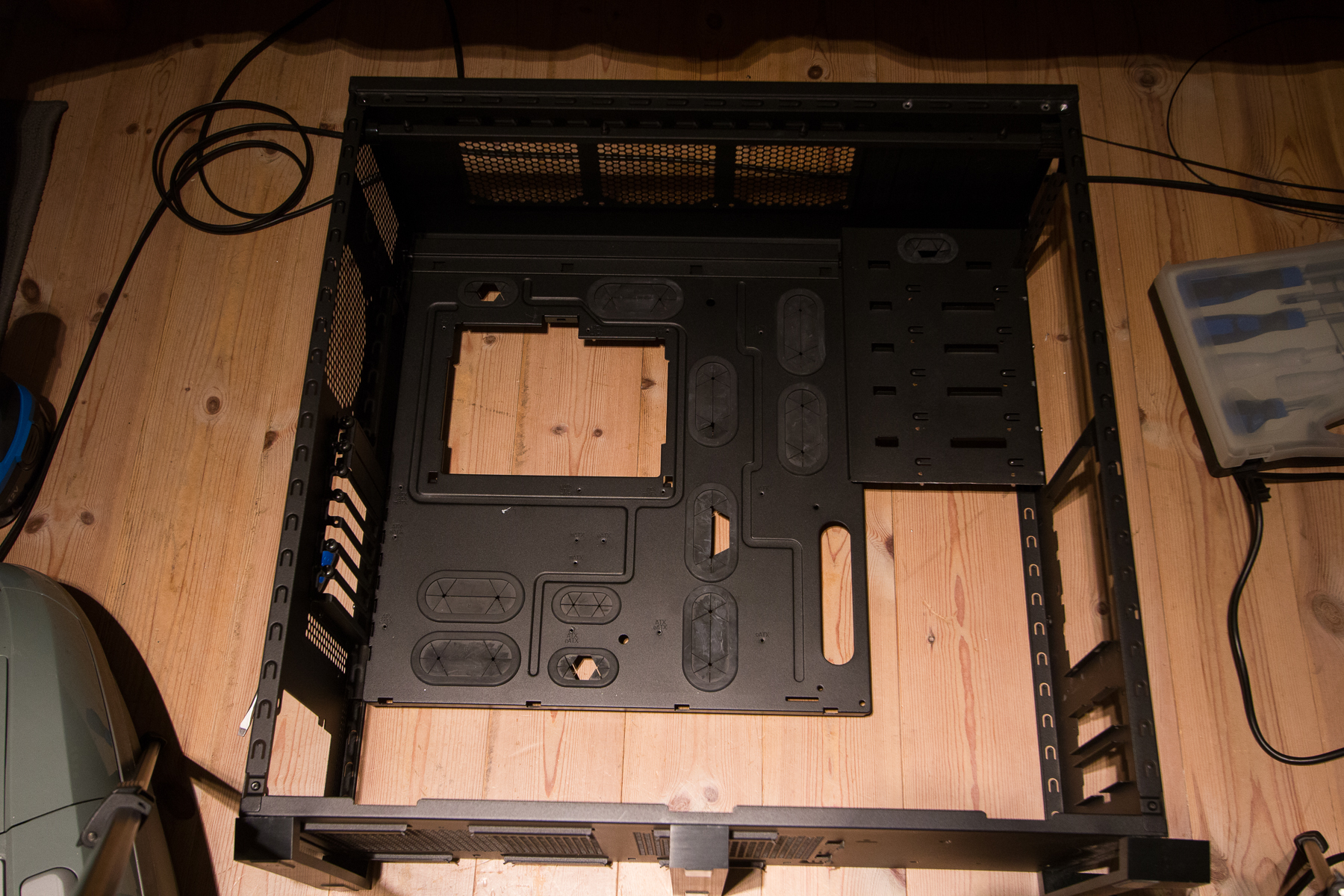

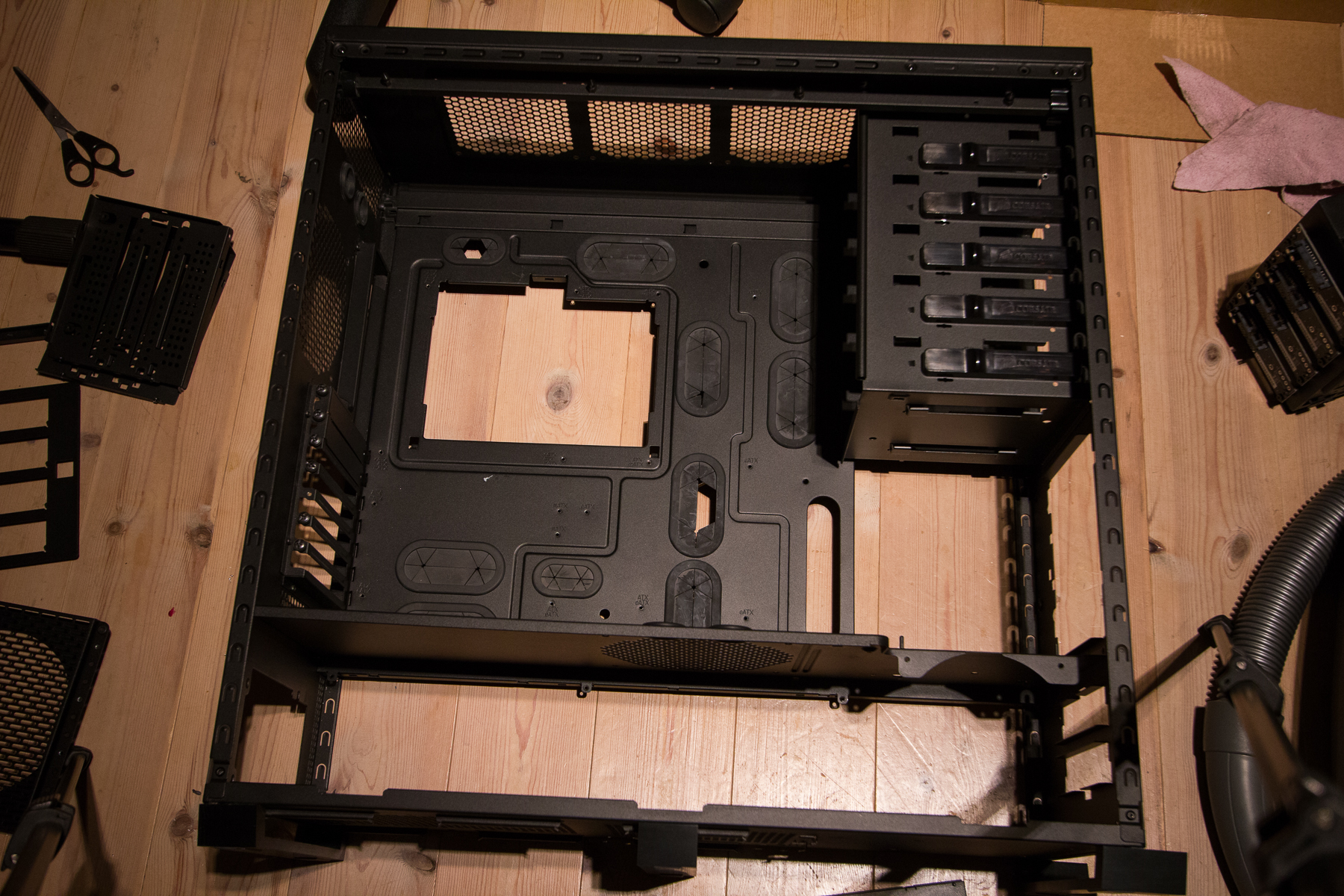

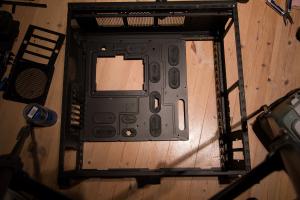

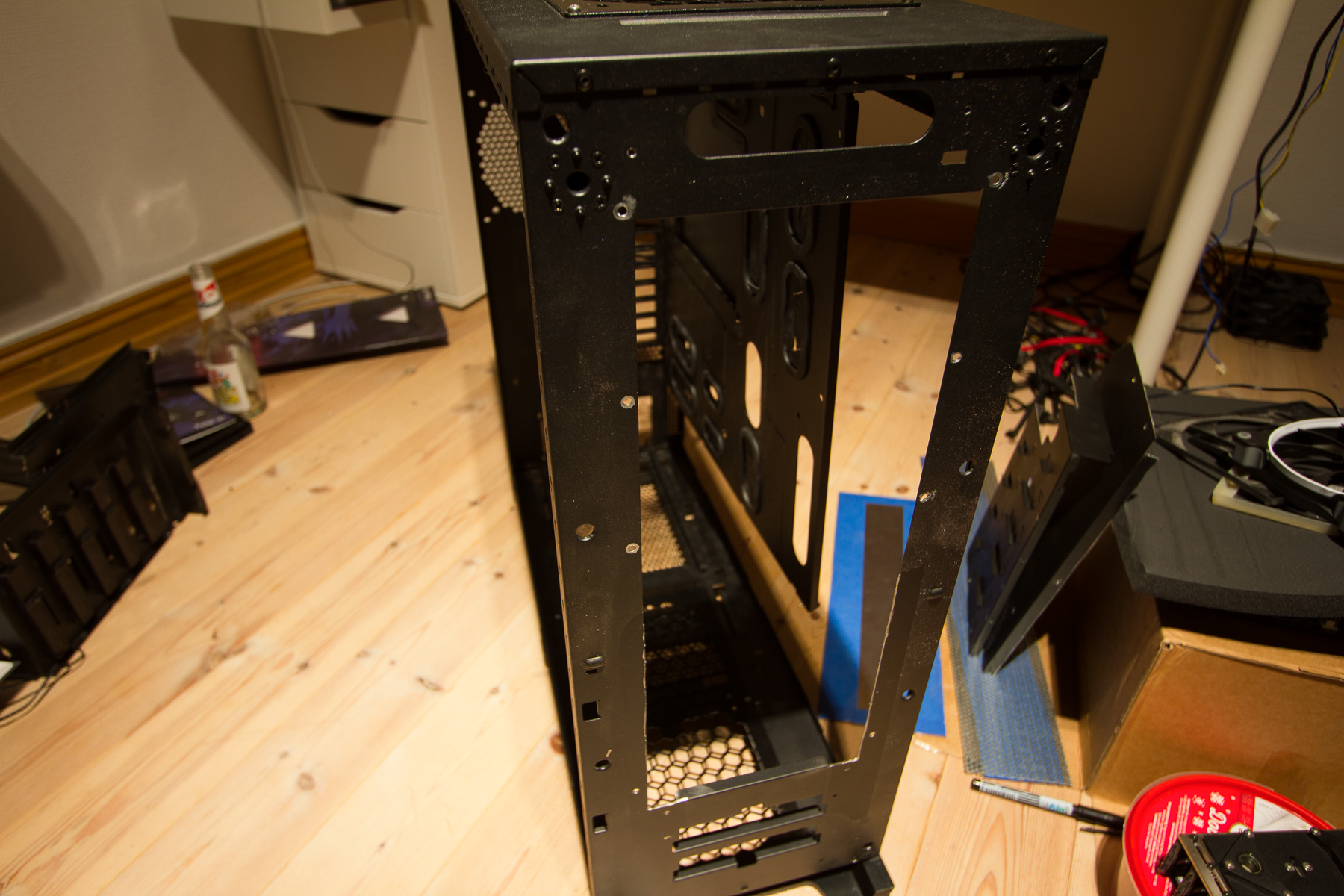

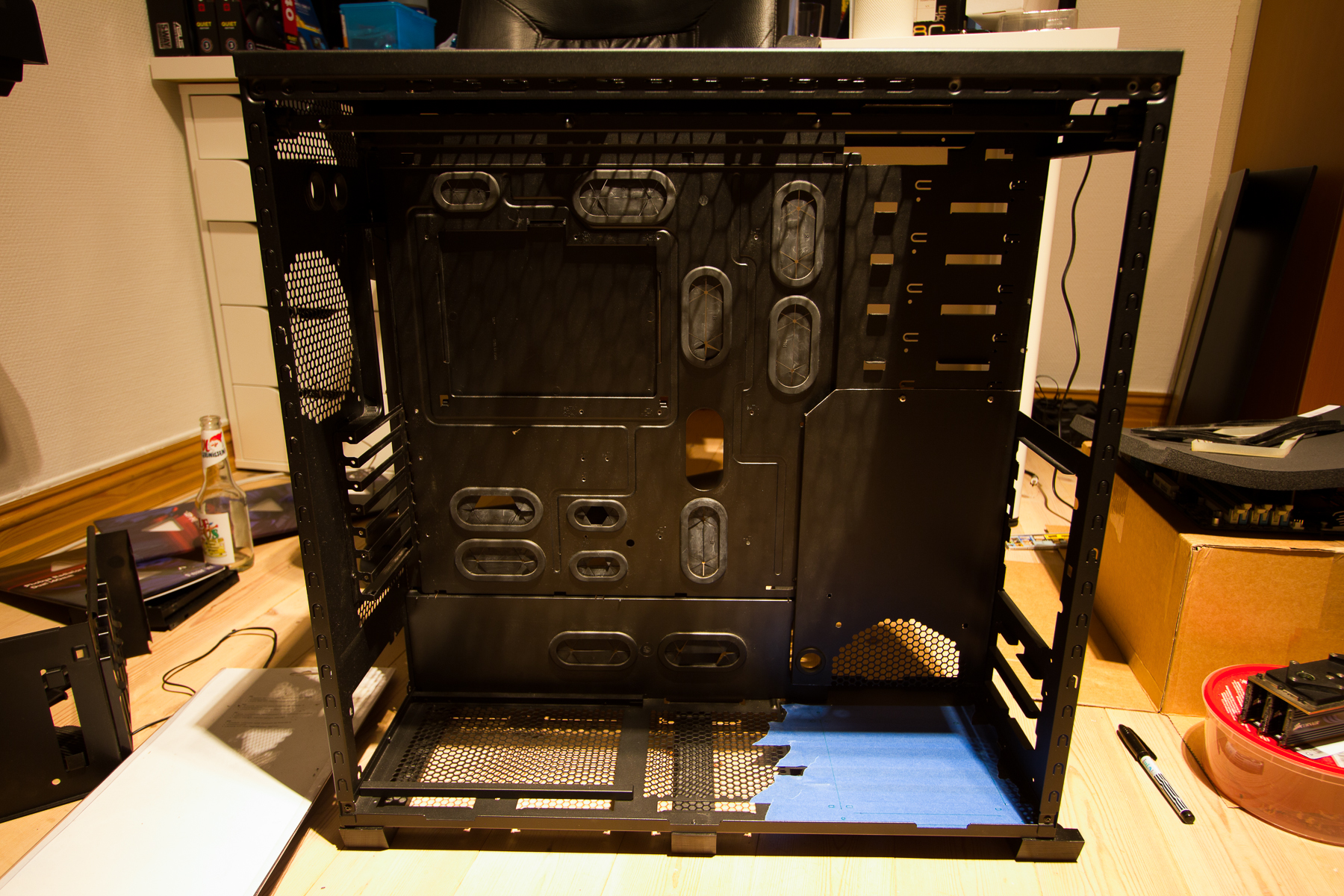

Litt tenking frem og tilbake førte til beslutningen om at jeg går for å fjerne all innmaten og finne egne løsninger. Skal man først modde litt så kan man vel like gjerne gjøre det skikkelig!

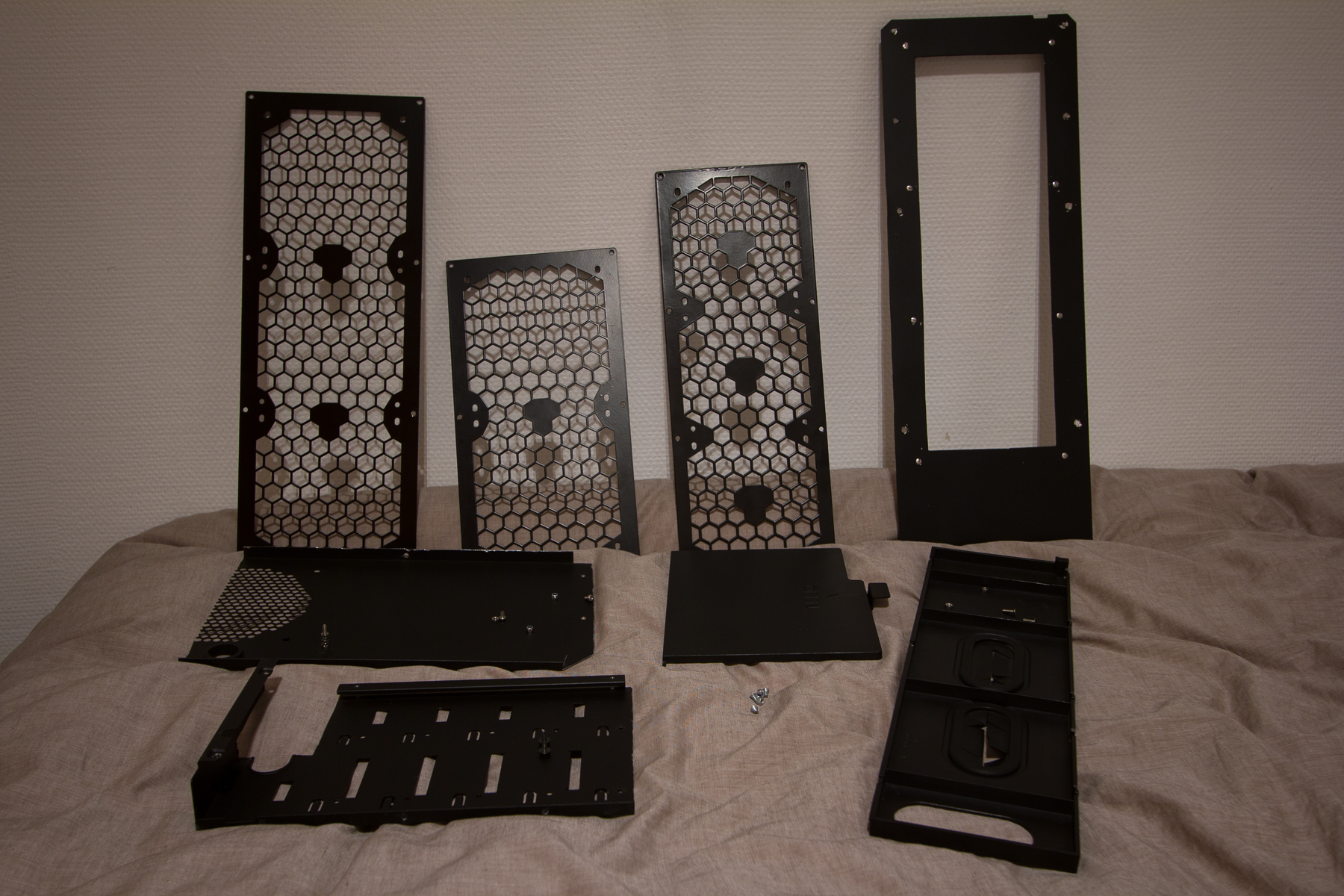

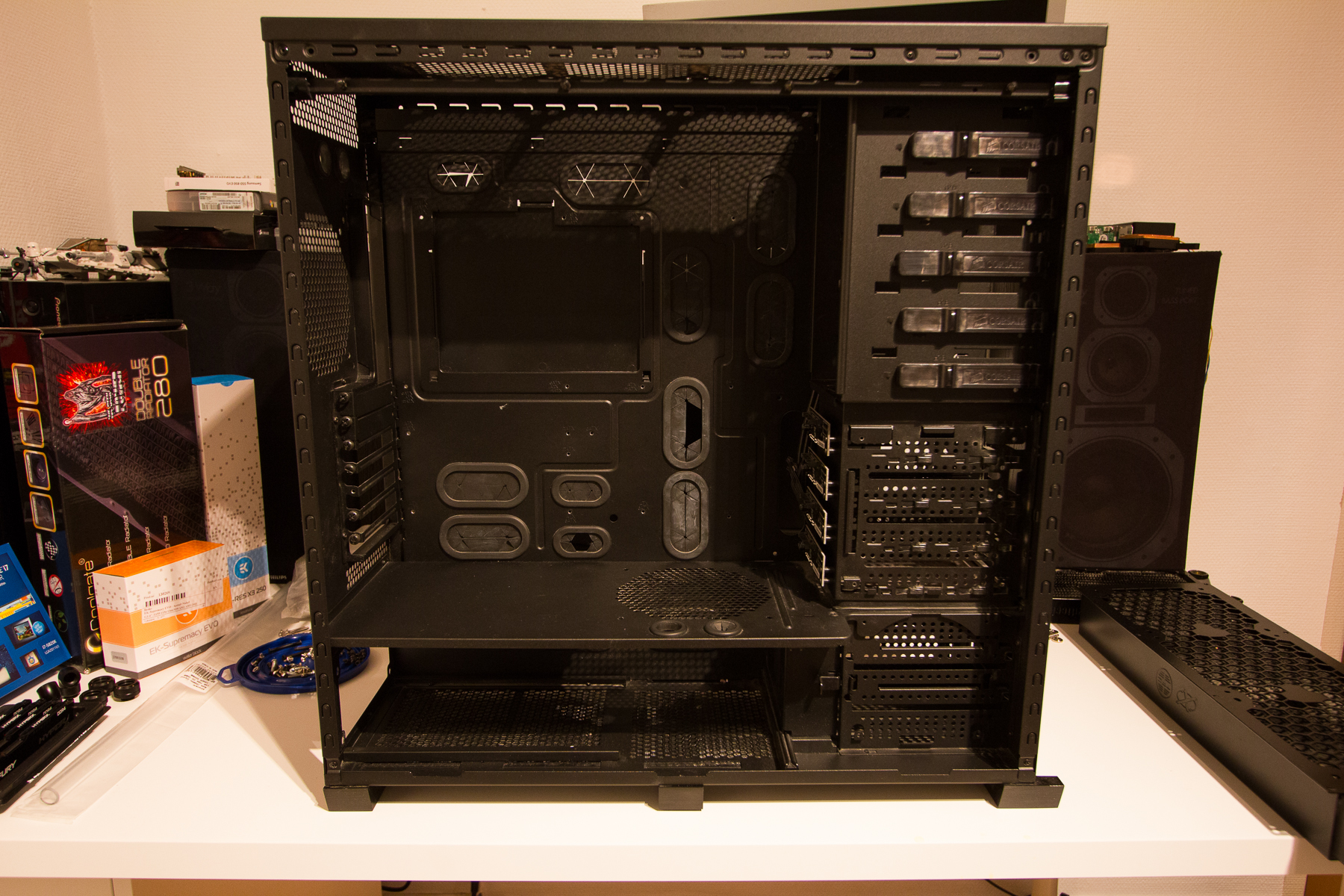

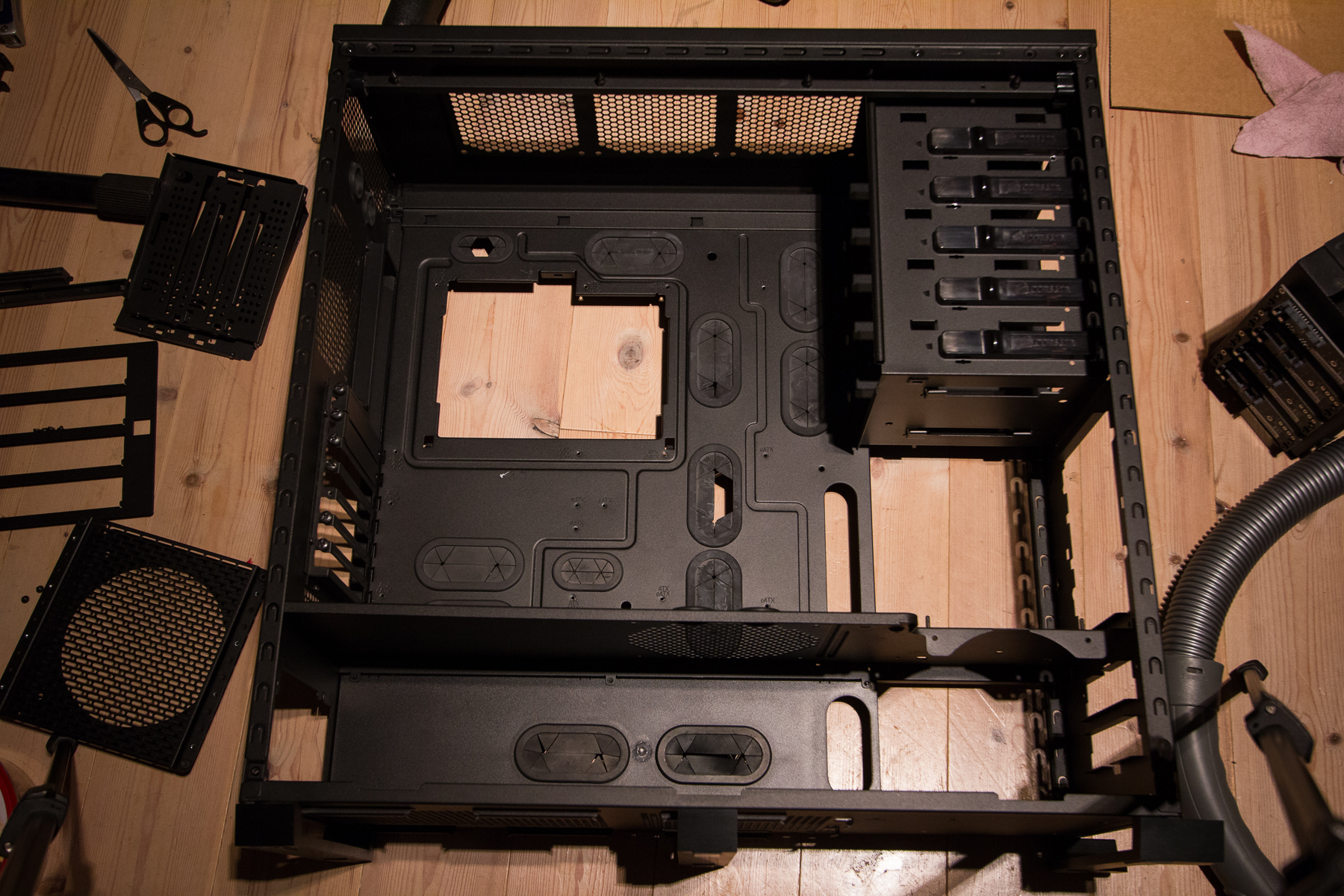

Jeg begynte med å fjerne hot-swap-brønnene. Disse var til min forundring ikke skrudd fast noe sted, men bare klemt mellom skillegulvet og 5,25"-brønnene. Jeg fikk fjernet den ved å løsne noen bolter fra der skillegulvet var festet, så alt i alt gikk dette veldig greit.





Videre fjernet jeg den lille skilleveggen som stod mellom PSU og bakplata. Den skal tilbake på plass, men jeg tenkte jeg skulle ta bort mest mulig med en gang for å få best mulig oversikt over mulighetene.





Jeg ville fjerne skillegulvet helt, men det viste seg å vere litt vrient. Hovedkortbrettet måtte løsnes delvis før jeg fikk komme til skikkelig, og det var festet med intet mindre enn 5 bolter. Om jeg skulle fjerne disse måtte jeg ha noe å skru det sammen med igjen etterpå, og det hadde jeg ikke for hånden, så da ble det en tur på Jernia. De hadde noen skruer med tilhørende muttere som jeg trodde skulle være akkurat så små (sinnssykt små!) at de ville passe så vidt, sett at jeg kortet dem ned med dremelen vel å merke. De hadde bare stoppmuttere, så skruene måtte passe omtrent på millimeteren. Jeg prøvde. Det funka. Lettelse.

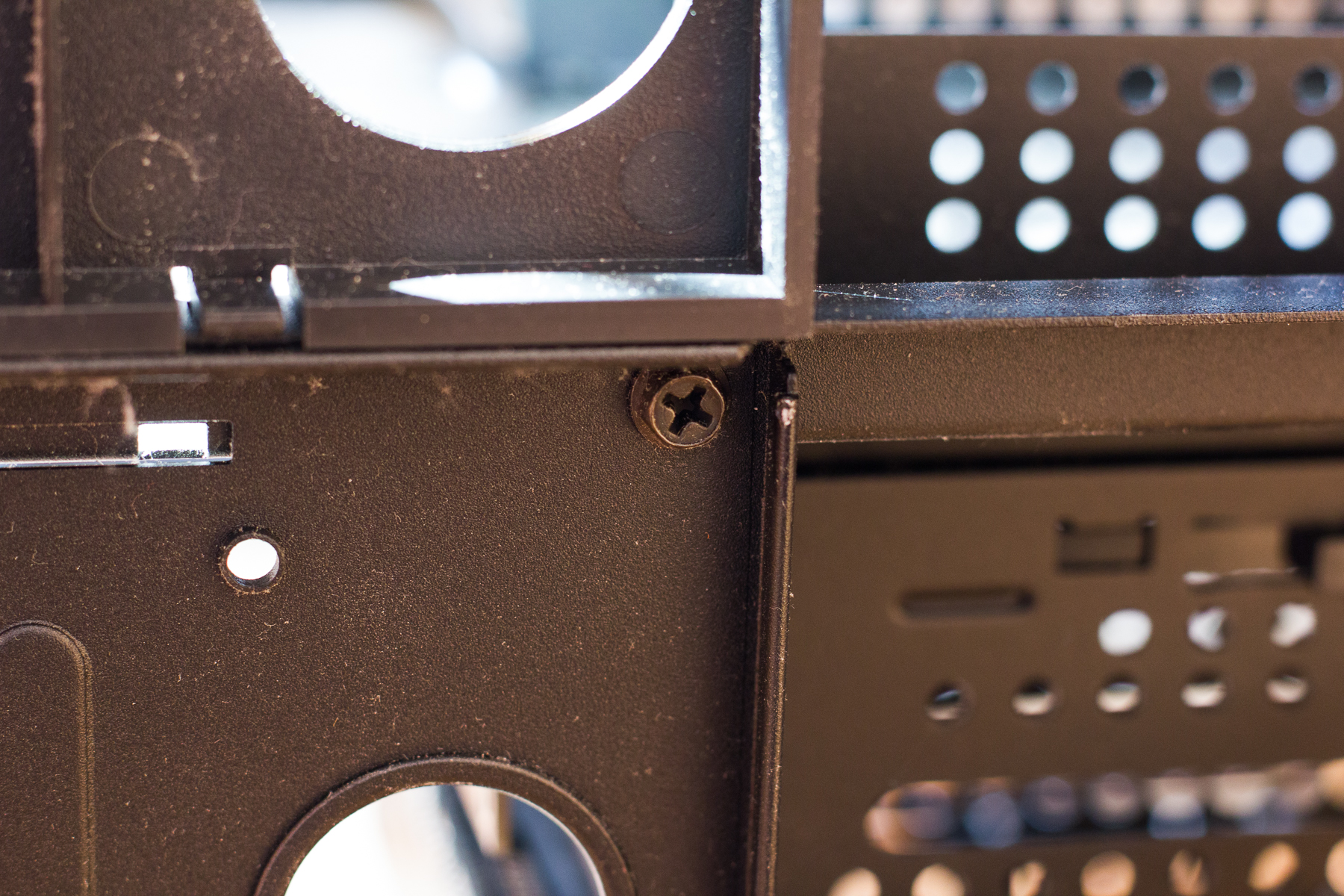

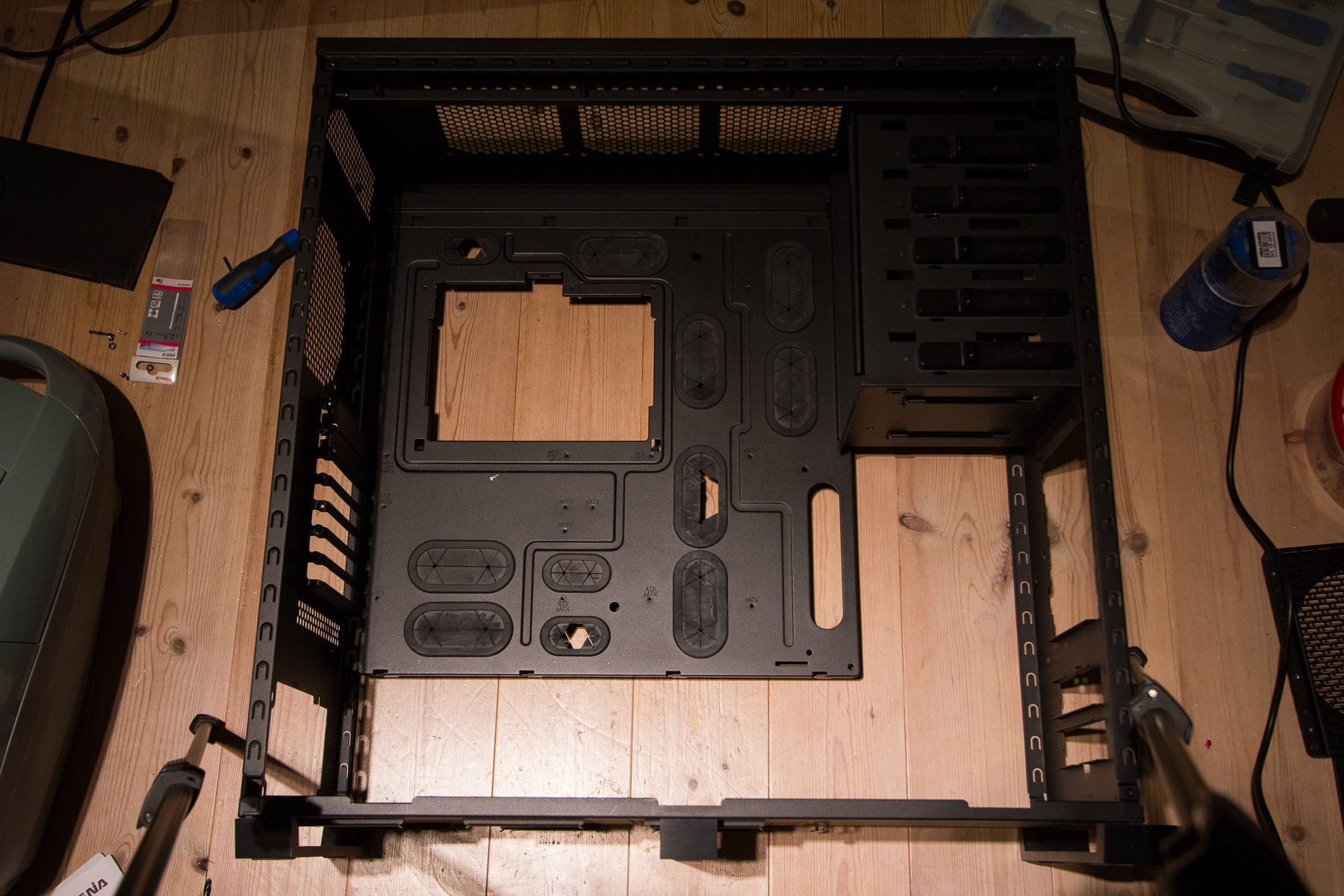

Det neste var å fjerne 5,25"-brønnene. Disse var boltet fast både i front og i toppen, så her var det mye av den samme framgangsmåten som med hovedkortbrettet.

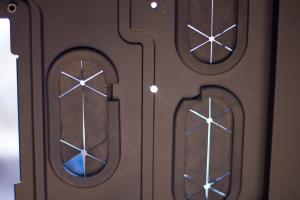

5,25"-brønnene var med på å støtte opp hovedkortbrettet, og jeg ville ha den bakerste delen av den til å f.eks. kunne montere harddisker på, så jeg skar bort resten med dremelen og filte ned kantene med en håndfil. Det fungerte fint, men jeg vil nok trenge et lag med svart lakk for å skjule skjærekanten. Jeg fikk montert plata ved å bruke noen flere av de samme skruene jeg kjøpte (måtte korte ned noen flere), men det gjør det iallfall lettere å demontere den fra kabinettet ved en senere anledning, så da kan jeg for eksempel få gjort lakkeringen til slutt.

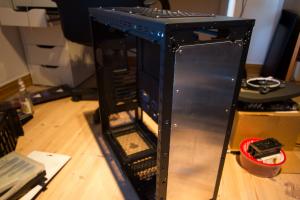

Frykten for dagens arbeid var at kabinettet skulle bli ustabilt og vinglete når jeg tok ut så mye av det som støttet det opp fra innsiden, men heldigvis kan jeg konkludere med at Corsair har gjort en veldig grundig jobb med grunnverket i dette kabinettet. Det er omtrent akkurat like stabilt som før, bare hakket lettere. Stålet er fryktelig hardt, så det er vesentlig mye vanskeligere å kutte og sage i det enn i aluminium for eksempel, men med litt tålmodighet går det meste.

Nå ser det ut til at jeg ender opp med tre radiatorer i én loop - jeg håper og tror det kan bli sabla tøft!

Kommentartråden til prosjektet finner du her.

Endret 13. desember 2015 av Breidablik

[Breidablik]

Oppdatering #4

- Radiatorhull i taket -

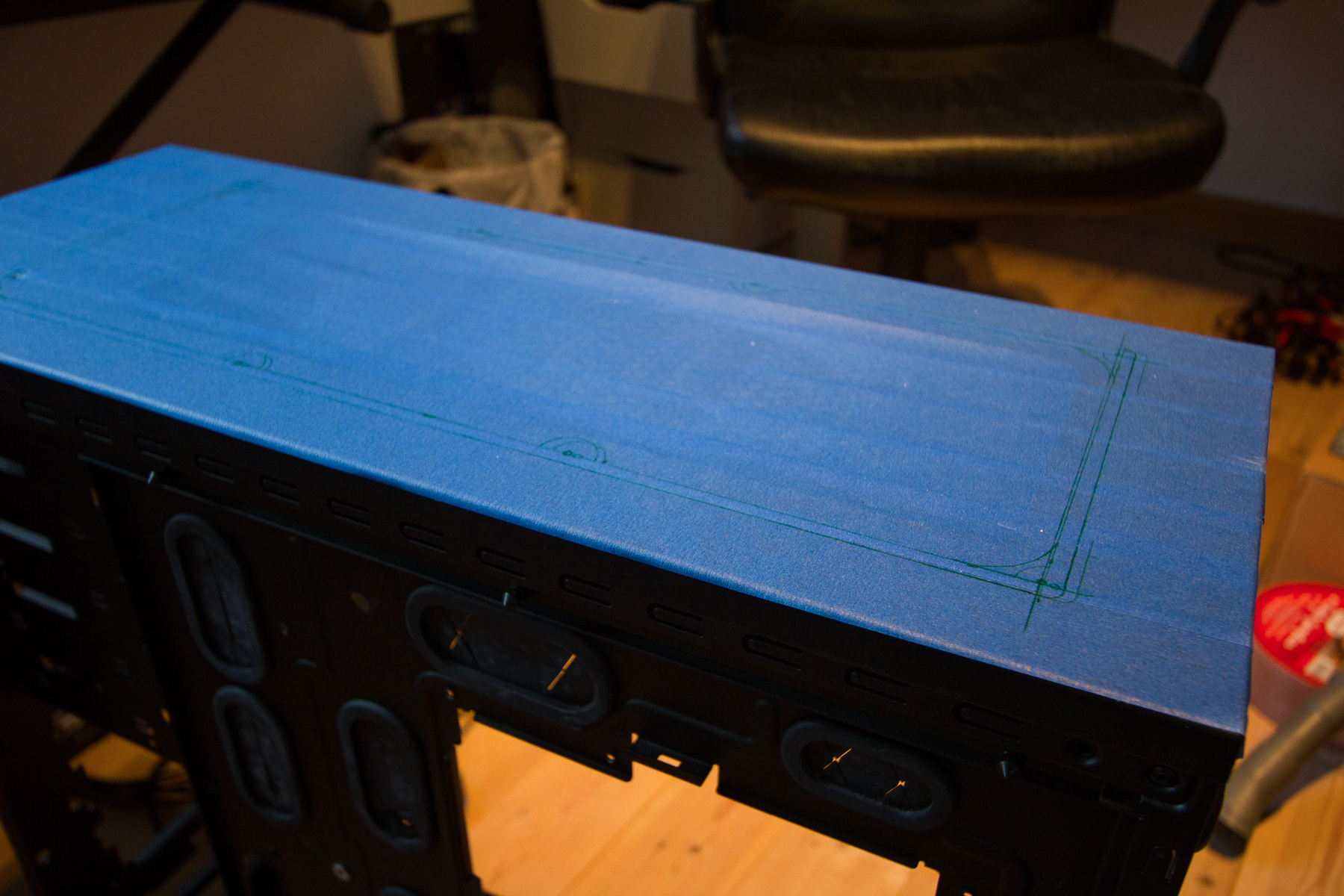

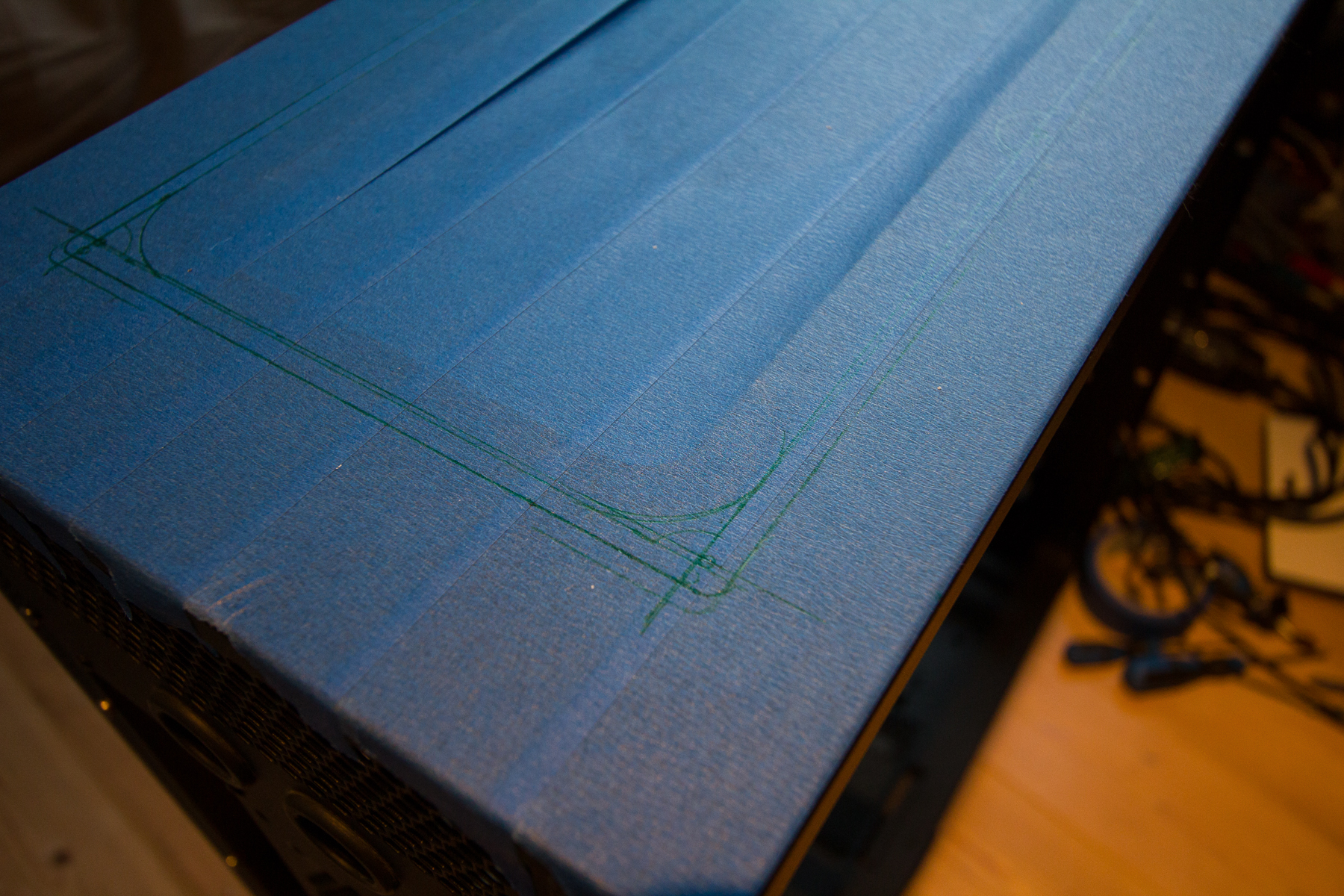

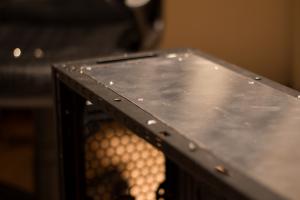

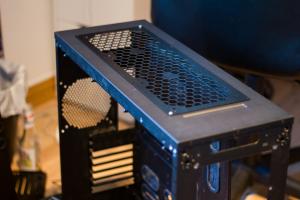

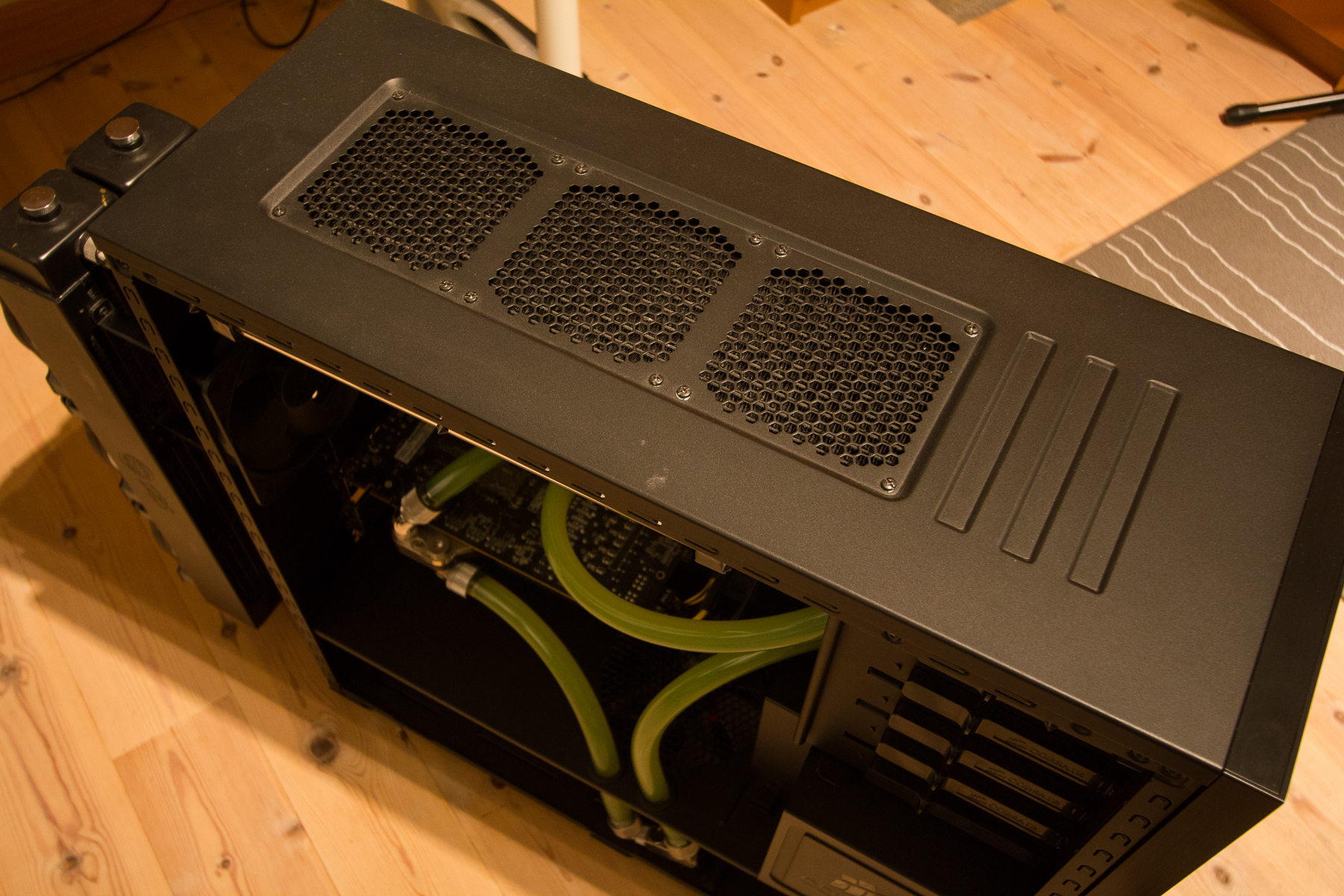

Det neste på prosjektplanen (ikke at jeg har noen sånn, altså) var å skjære ut hullet i toppen av kabinettet for montering av 420mm-radiatoren. Dette har jeg aldri gjort før, og spesielt siden stålet i dette kabinettet er så vrient å skjære i var jeg litt nervøs for å begynne. Jeg starta med å teipe ned hele toppen så jeg kunne gjøre noen målinger og tegninger før jeg begynte å skjære.

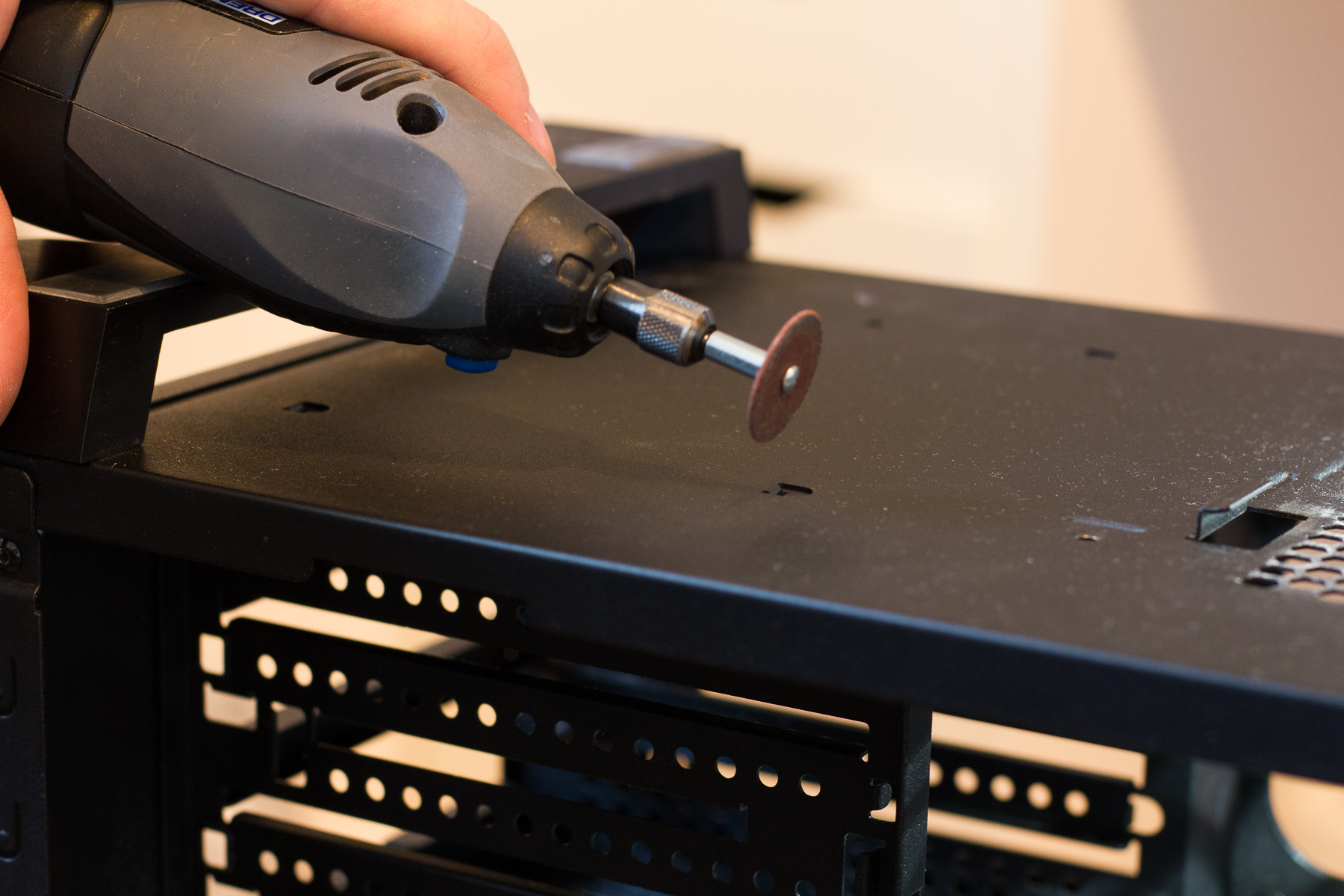

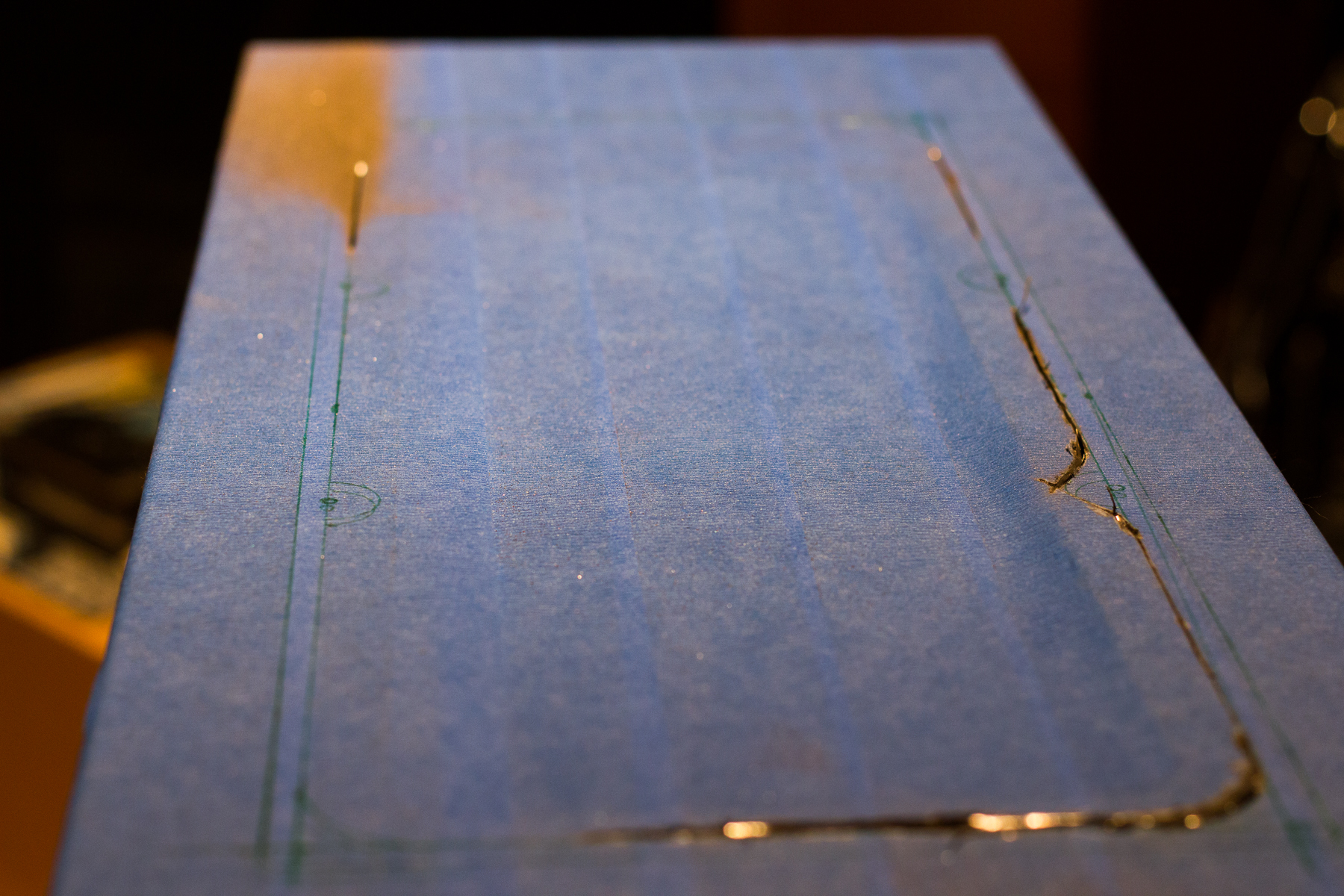

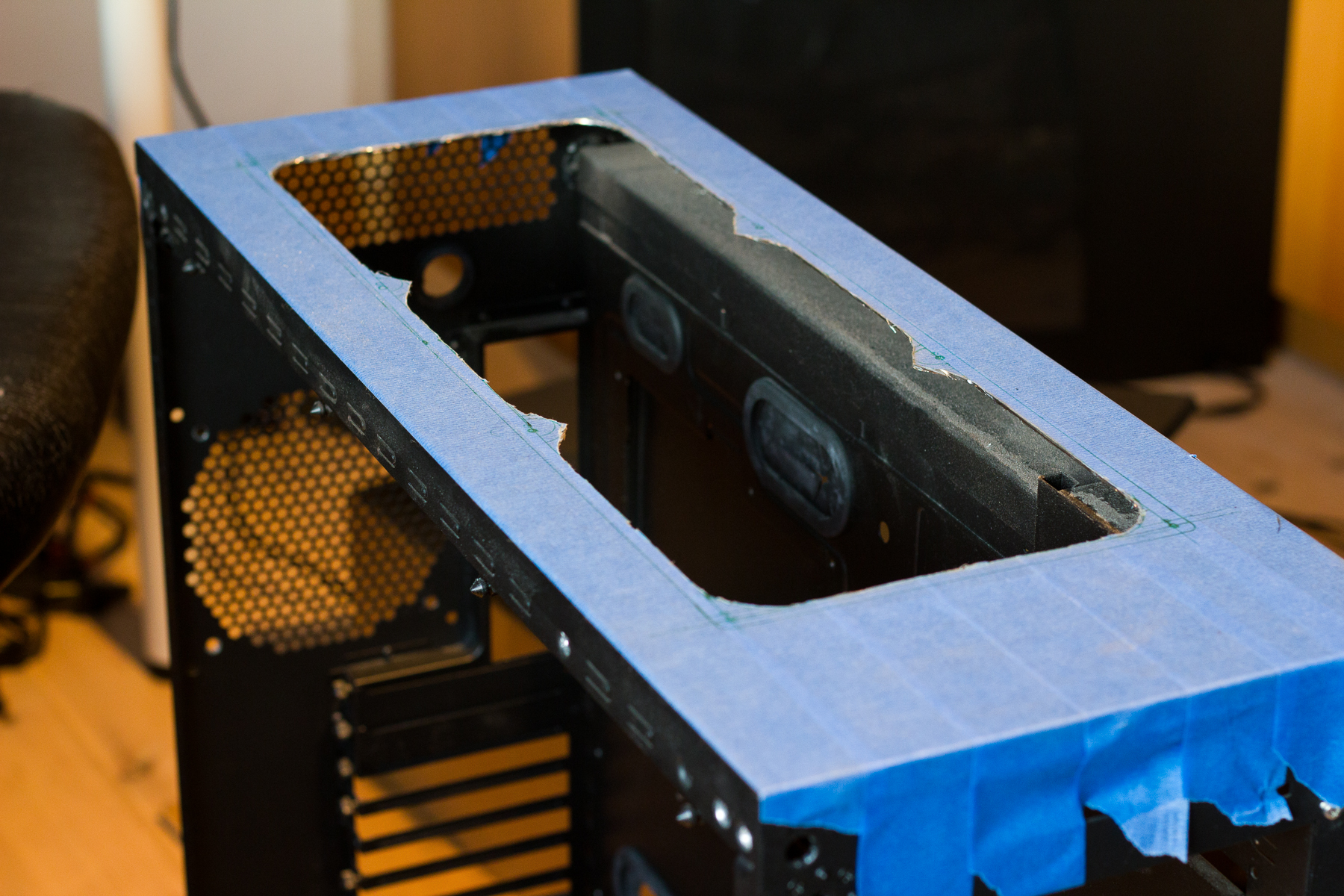

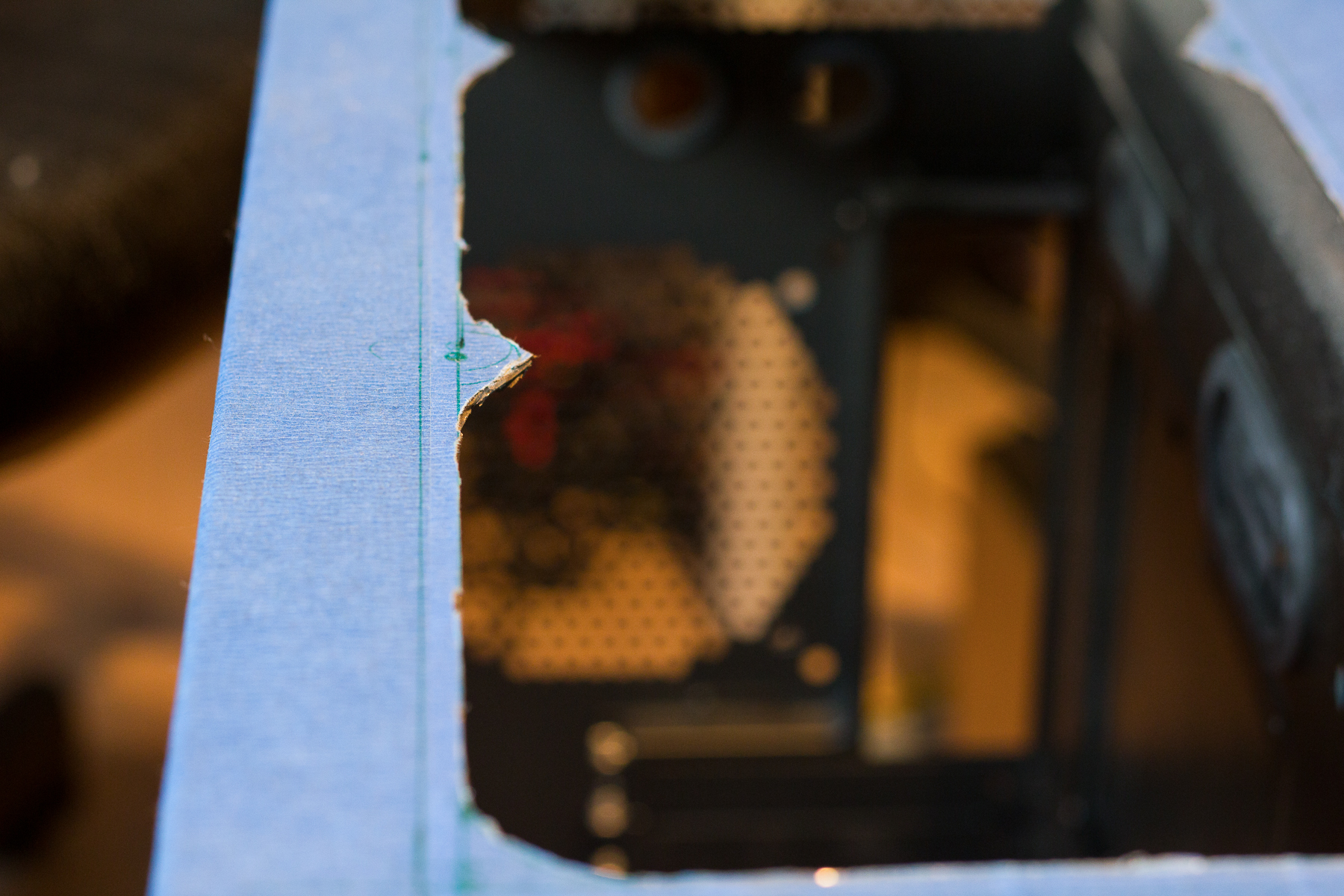

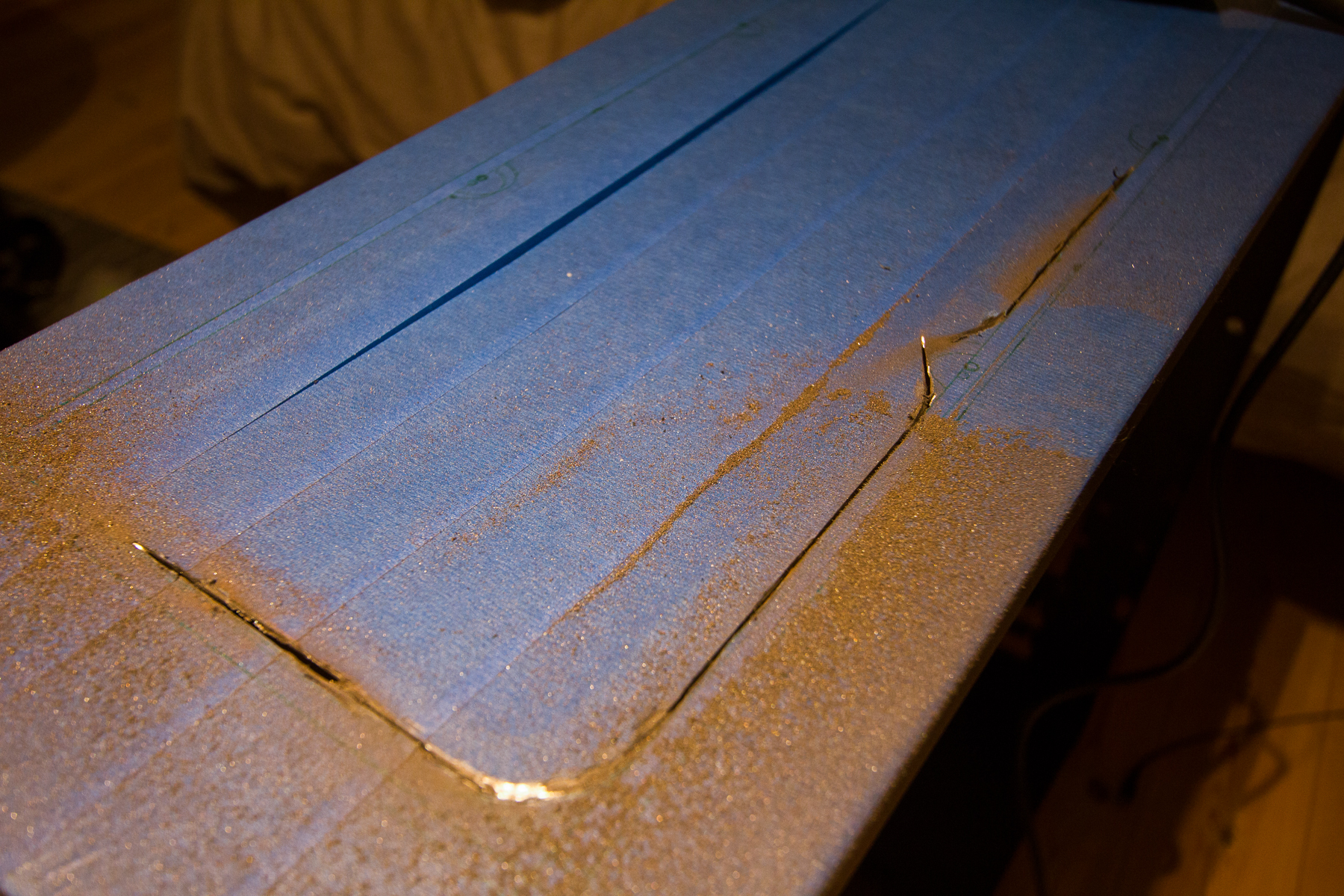

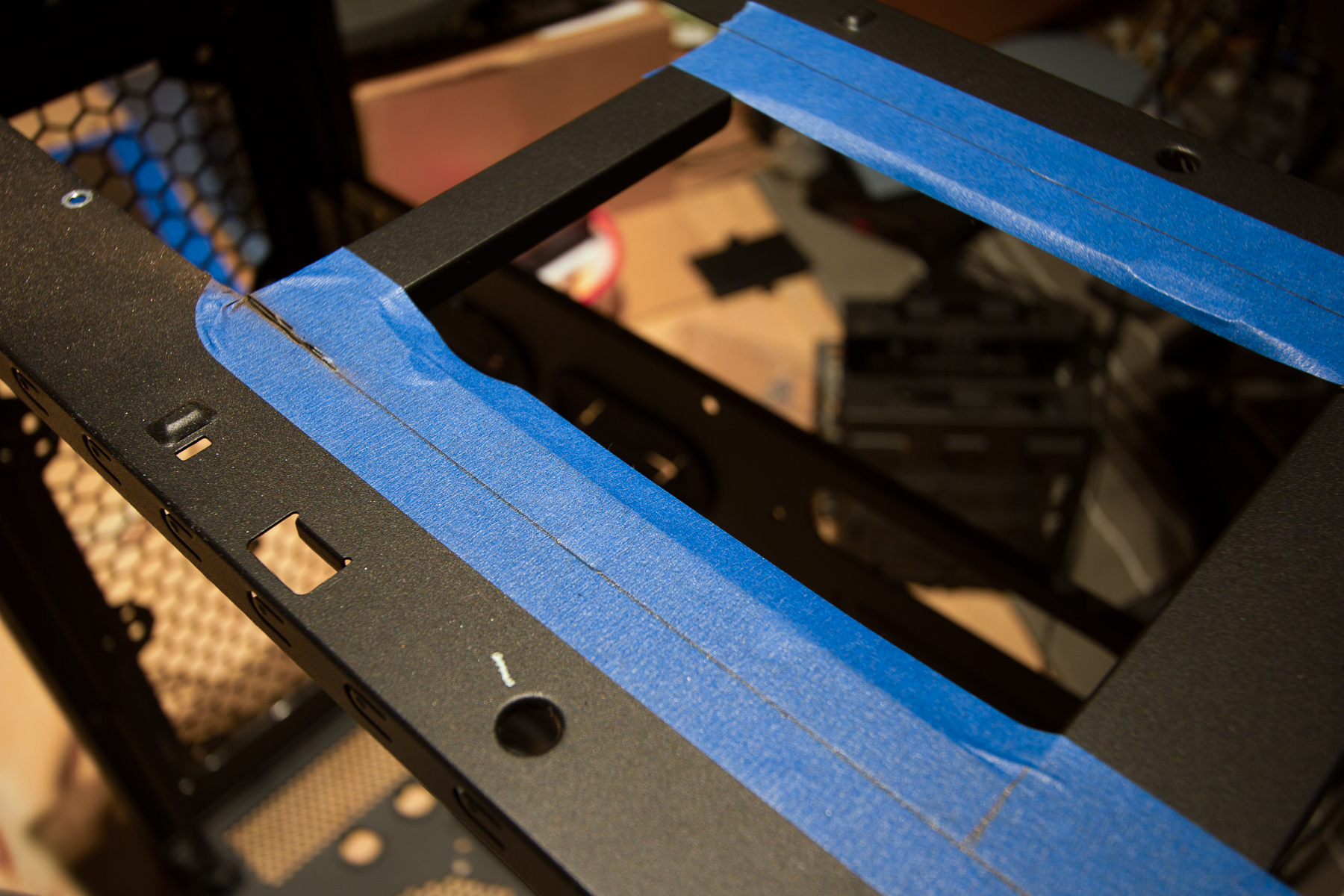

Etter dobbel- og trippelsjekking av alle mål begynte omsider skjærearbeidet. Jeg hadde ikke så mange kutteblader til dremelen, så jeg innså ganske fort at jeg måtte en tur på Clas Ohlson og kjøpe noen flere. I samme slengen tok jeg turen innom Jernia igjen og plukket med meg litt flere av de skruene og mutterne jeg kjøpte dagen før. Disse fungerte så greit at jeg tror jeg kommer til å bruke dem gjennom hele prosjektet.



De nye dremelbladene var mye bedre egnet for denne typen materiale enn de jeg hadde fra før, så herfra gikk arbeidet greit framover. Jeg ble ferdig med utskjæringen neste dag, og resultatet ble absolutt ikke så verst!

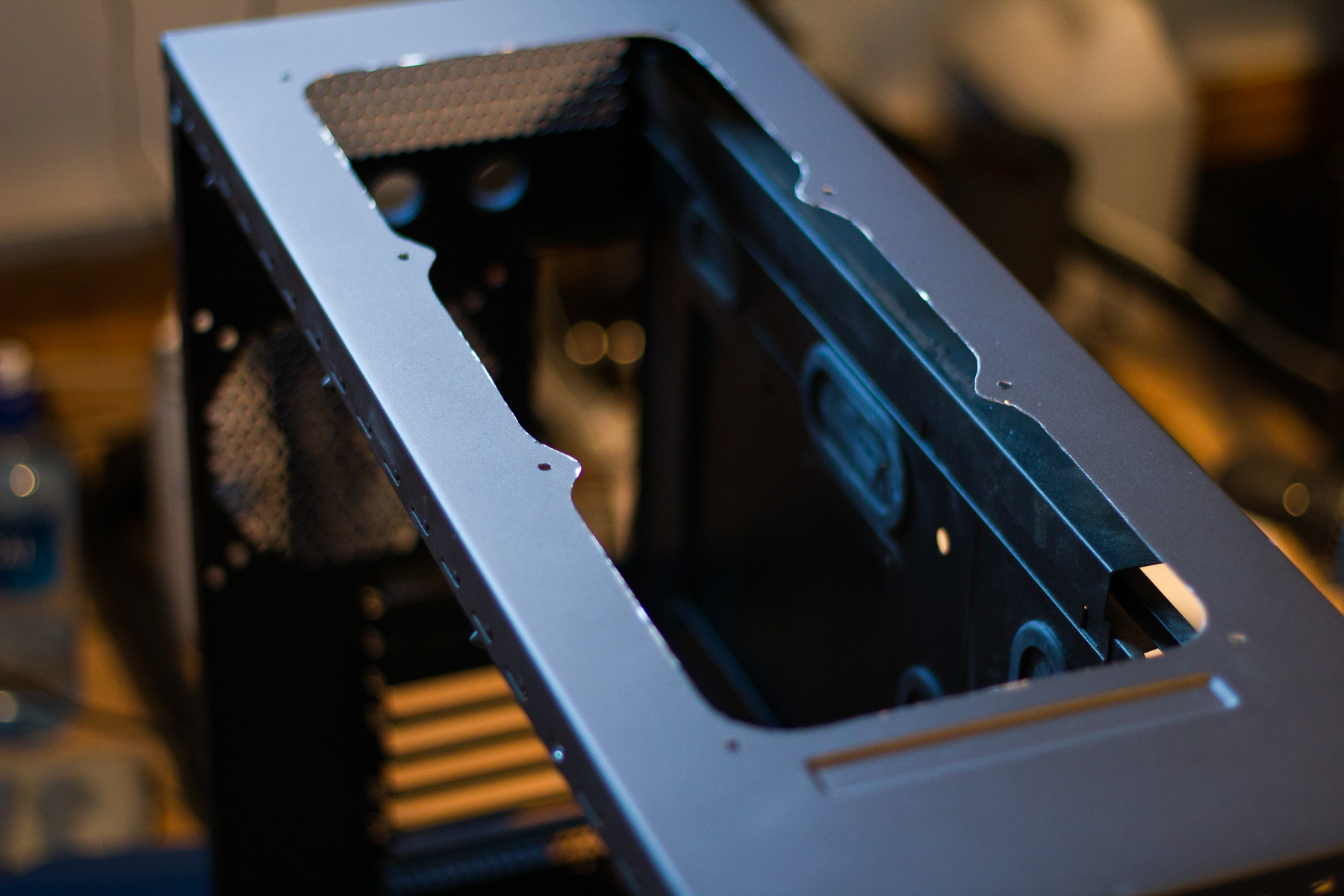

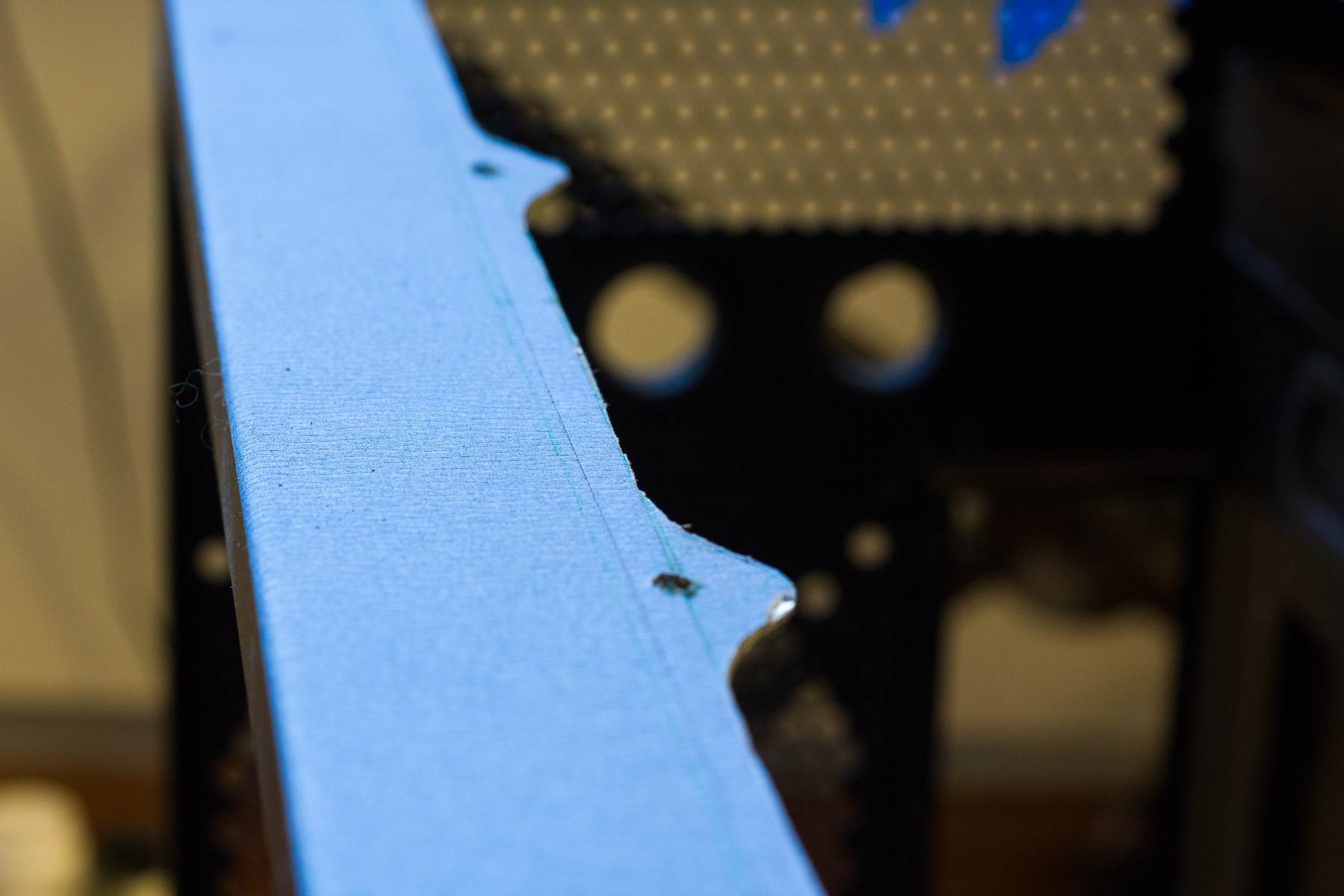

Kantene var litt skarpe og ugreie å skulle montere en radiator til, men en liten time med en stor avrundet håndfil gjorde susen. Deretter borret jeg hullene til å feste grillen som skulle på topp (som jeg hadde markert før jeg begynte å skjære) og fjernet teipen. Igjen, ikke verst!







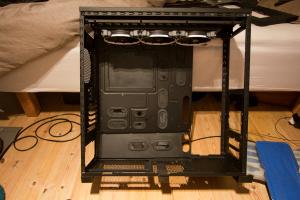

Nå måtte jeg sjekke om alt passet! Dersom noe skulle være gjort feil ville det være alt for seint å gjøre noe med det nå ... Det gikk heldigvis som smurt. Jeg monterte radiatoren og de tre viftene for å se hvordan resultatet ble. Alt i alt er jeg veldig fornøyd! Det var mange ting som sikkert kunne gått galt her, men jeg hadde egentlig ingen større problemer med denne prosessen.







Dette skal gjentas for radiatoren i bunnen med mer eller mindre samme framgangsmåte.

Kommentartråden til prosjektet finner du her.

Endret 13. desember 2015 av Breidablik

[Breidablik]

Oppdatering #5
- Radiatorhull i gulvet -





Etter noen dager med eksamen og andre ting som har tatt opp tiden har jeg omsider fått tid til å jobbe med dette prosjektet. Jeg har grublet en del på mulige løsninger for å fylle ut resten av bakveggen i kabinettet. De områdene som tidligere var populert av hot-swap og andre harddiskbrønner er nå helt tomme, da de ikke hadde noen bakvegg. Selv om "døra" på baksiden av kabinettet selvsagt vil gjøre det bedre er det absolutt ikke optimalt å ha det helt åpent, både estetisk og funksjonelt.

Etter litt fundering fant jeg ut at det som tidligere var skillegulv mellom PSU og resten av kabinettet ville passe ypperlig til dette formålet, da det er av samme materiale og farge som resten av bakveggen. Jeg gjorde noen oppmålinger og fant løsningene jeg ville ha. Jeg måtte gjøre en del skjæring og småpirk-kutting av noen kanter for å få det til å se noenlunde ut, men jeg ble fornøyd med resultatet. Alle skjærekanter skal lakkeres til slutt for å matche resten av fargene (svart) i kabinettet.



Jeg måtte også fjerne et lite stykke av 5,25"-brønnveggen som blokkerte for 420-raden i toppen (kan så vidt se det på det første bildet). Dette var jeg klar over før jeg gjorde kuttingen i toppen, og var noe jeg enkelt kunne unngått ved å flytte den radiatoren en halv cm til siden, men dette tror jeg ikke OCDen min ville tålt, så jeg valgte å heller ta konsekvensene av å måtte skjære bort det lille stykket. Det viste seg å være en smal sak.

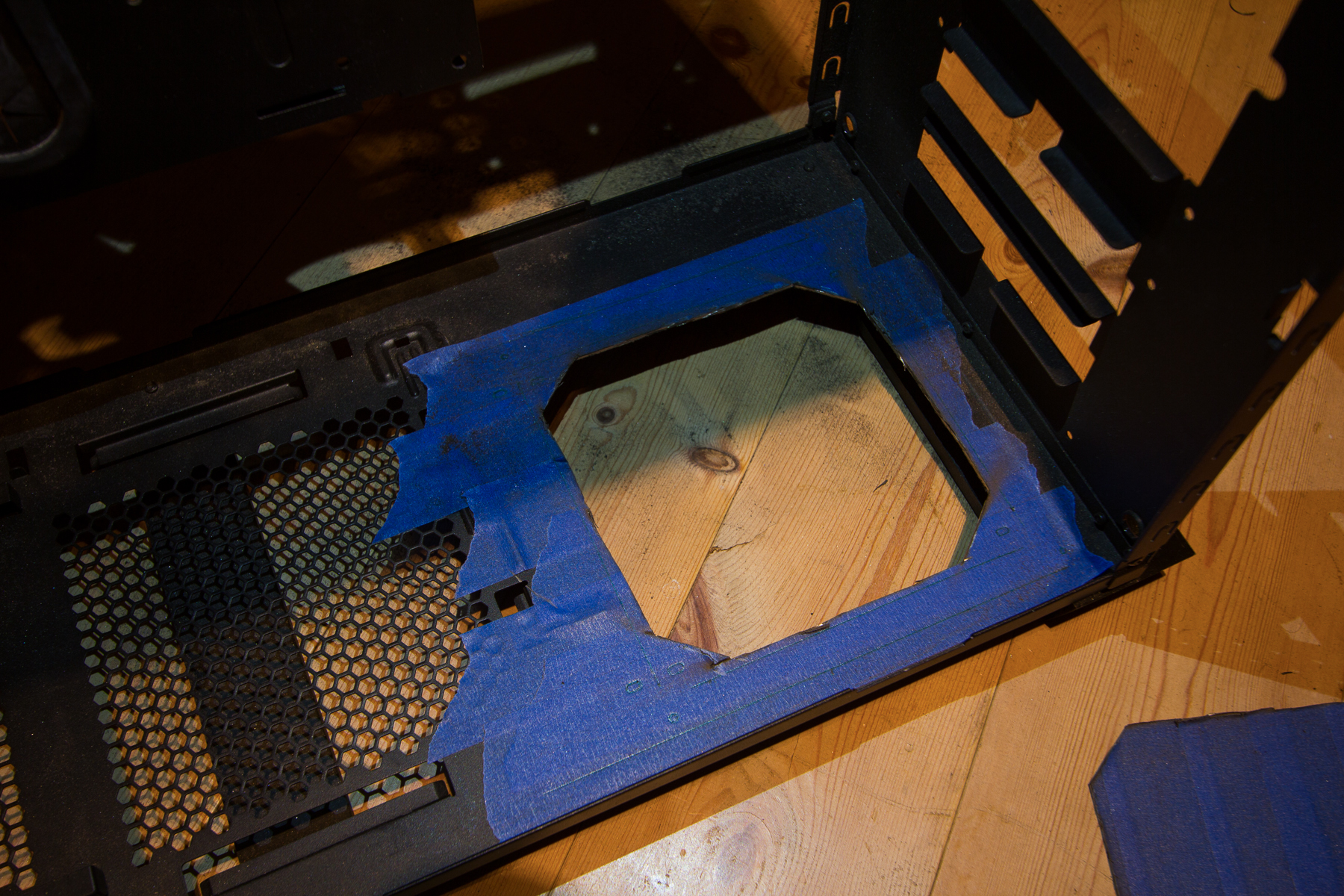

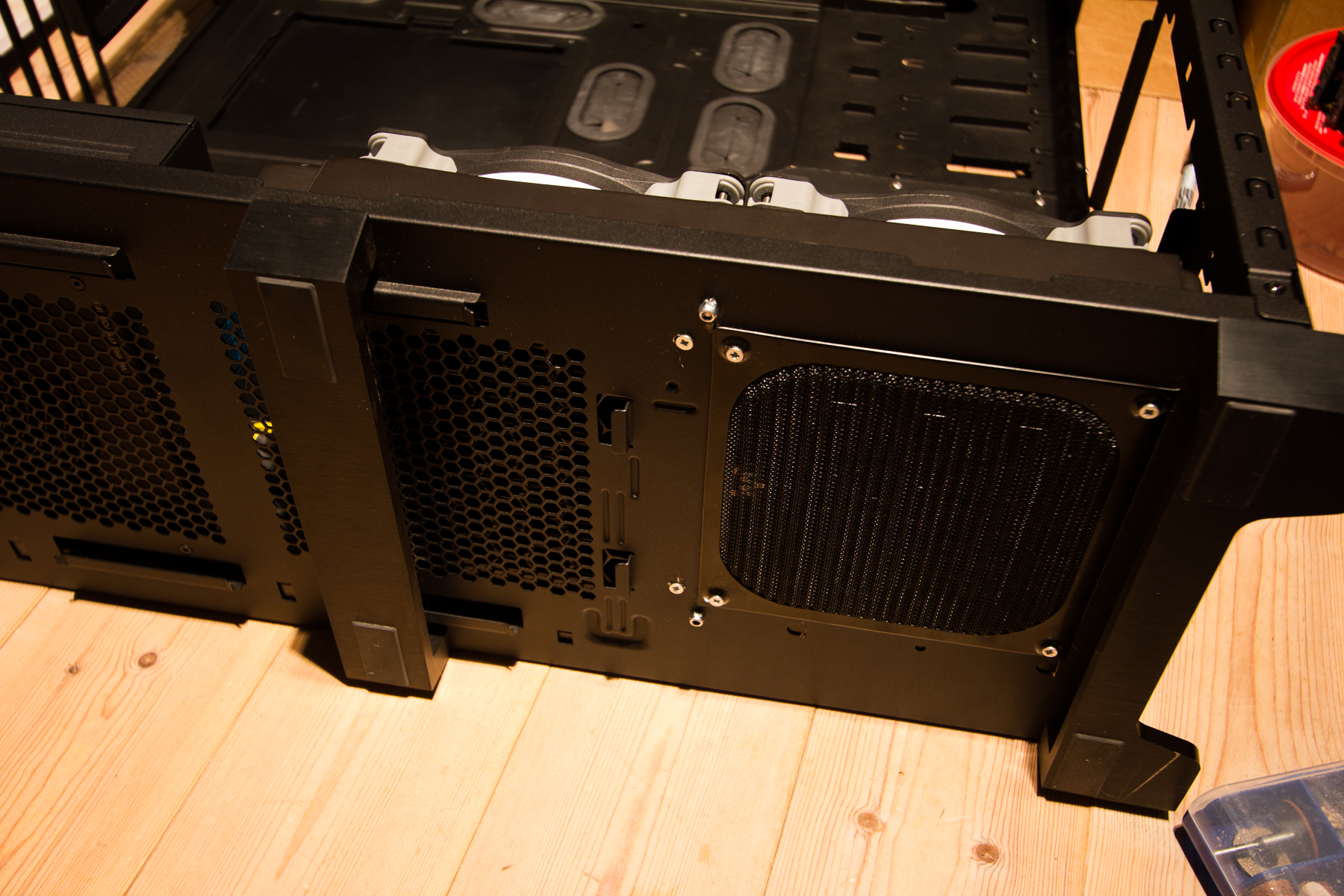

Så var det endelig tid for å ta gulvet i kabinettet. Viftene som skal kjøle 280-raden i bunnen skal trekke inn luft fra undersiden, så det satte noen grenser for hva jeg kunne skjære bort. Jeg ville unngå å ha åpninger uten støvfilter, og siden gulvet allerede har et ganske stort stykke dekket av det medfølgende filteret måtte jeg ta dette i betraktning. Jeg bestemte meg for å kun skjære hull til én 140mm-vifte og filtrere dette. Den andre viften vil trekke luft fra det hullet som allerede er der, om noe dårlig dekket. Grunnen til den så smått skjeve plasseringen av radiatoren i forhold til PSU og hullene i gulvet er rett og slett at den treffer bakveggen, samt at alle PSU-kablene jo også må kunne gå et sted.

Skinnene som holder det medfølgende filteret tar så mye plass at jeg måtte hoppe over noen av skruene for ikke å blokkere sporet. Heldigvis er det på bunnen, så radiatoren kan ikke akkurat falle noe sted, og den sitter mer enn godt nok med de skruene jeg fikk plassert, så det gikk heldigvis helt greit.

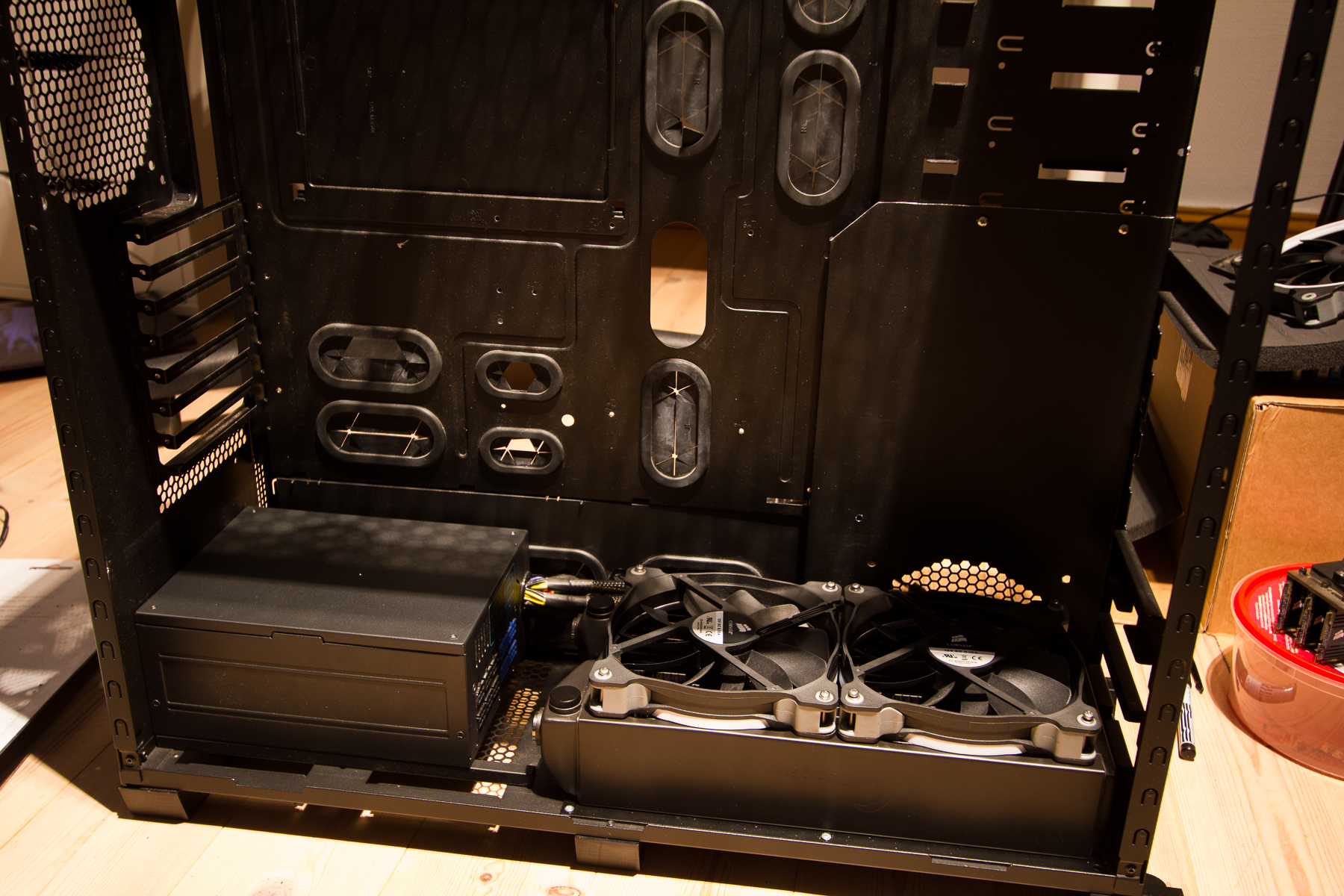

Her har jeg montert viftene oppå radiatoren i pull, men det er ikke sikkert det er sånn jeg ender opp med å ha det. Jeg gjorde det sånn nå grunnet mangel på lange nok skruer til å montere dem i push fra undersiden.

Kommentartråden til prosjektet finner du her.

Endret 13. desember 2015 av Breidablik

[Breidablik]

Oppdatering #6

- Ny frontgrill -





Bare en liten oppdatering i dag. Fronten av kabinettet skal jo ha en 360-rad, men dette er den delen av modden jeg har kommet kortest med, hovedsaklig fordi jeg ikke har vært helt sikker på hvordan jeg vil gjøre det. Jeg tenkte å skaffe en hull-plate (som de visstnok kalte det, kanskje bedre kjent som modder's mesh) i aluminium, men det viste det seg å være vanskeligere å finne enn jeg trodde. Jeg skulle også ha en helt plain alu-plate som jeg kommer til å forklare akkurat hvordan jeg har tenkt å bruke når jeg kommer så langt.

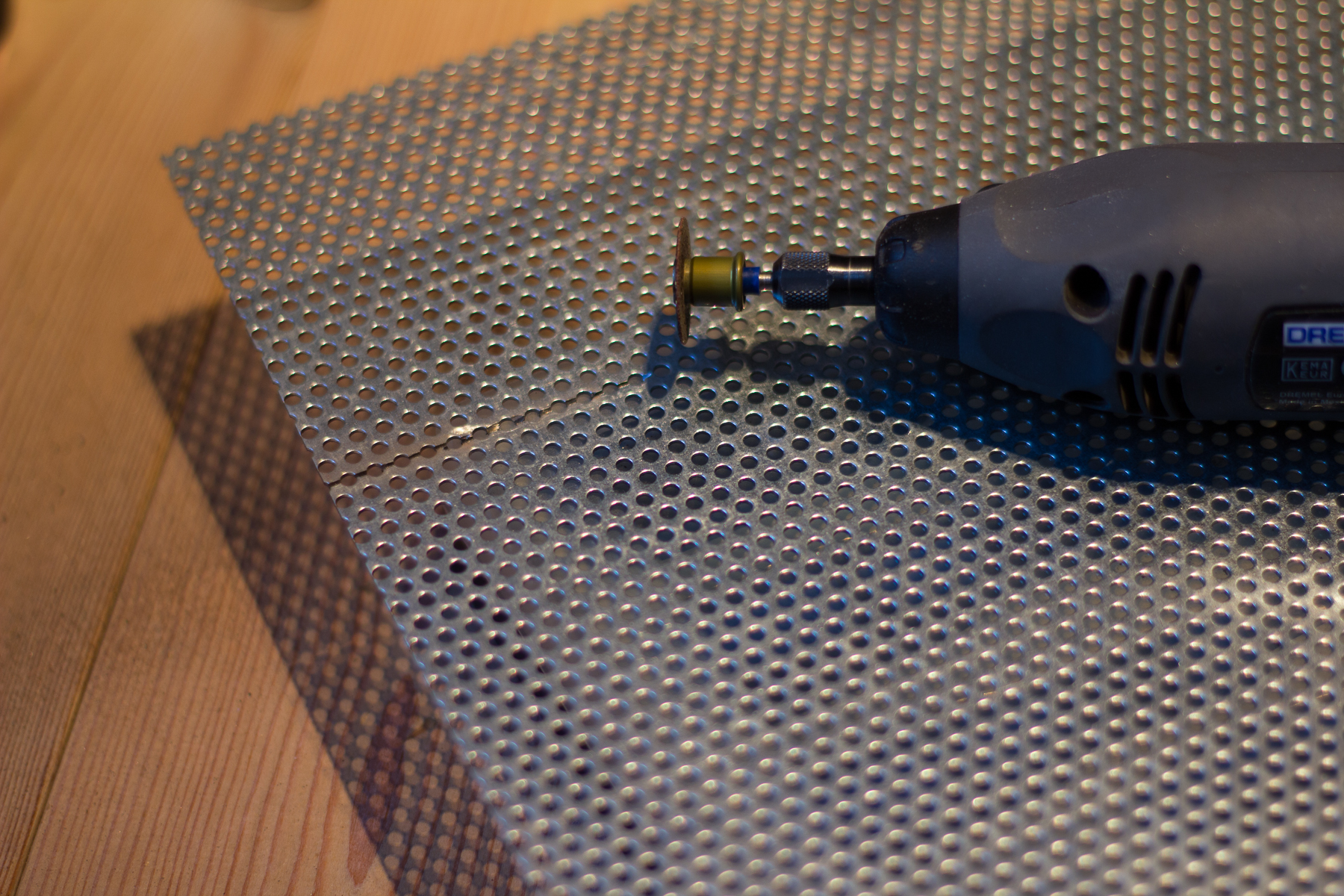

Jeg var innom en del jernvareforretninger som kunne ha slikt, men uten hell. Det var til slutt en kompis som tipset meg om ei hobby-sjappe midt i byen som han mente hadde slikt. Uten allverdens håp om å finne det der reiste vi dit og fant nøyaktig det jeg skulle ha - begge platene. Topp stemning, reiste hjem, gjorde de mål og kutt som trengtes, og voilá: front i boks! (Eller nesten, da. Mangler jo fortsatt en del ...)





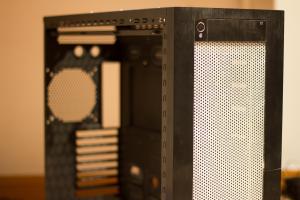

Omtrent sånn vil da fronten bli seende ut til slutt - lakkert svart, vel å merke. Den stanga som går på tvers over grillen er ikke særlig pen, men jeg er saktens ikke sikker på om jeg tør prøve å fjerne den heller. Det er så lett å gjøre den typen børstet aluminium fryktelig stygg med et lite uhell, og da er det liksom gjort. Vi får se hva som skjer.

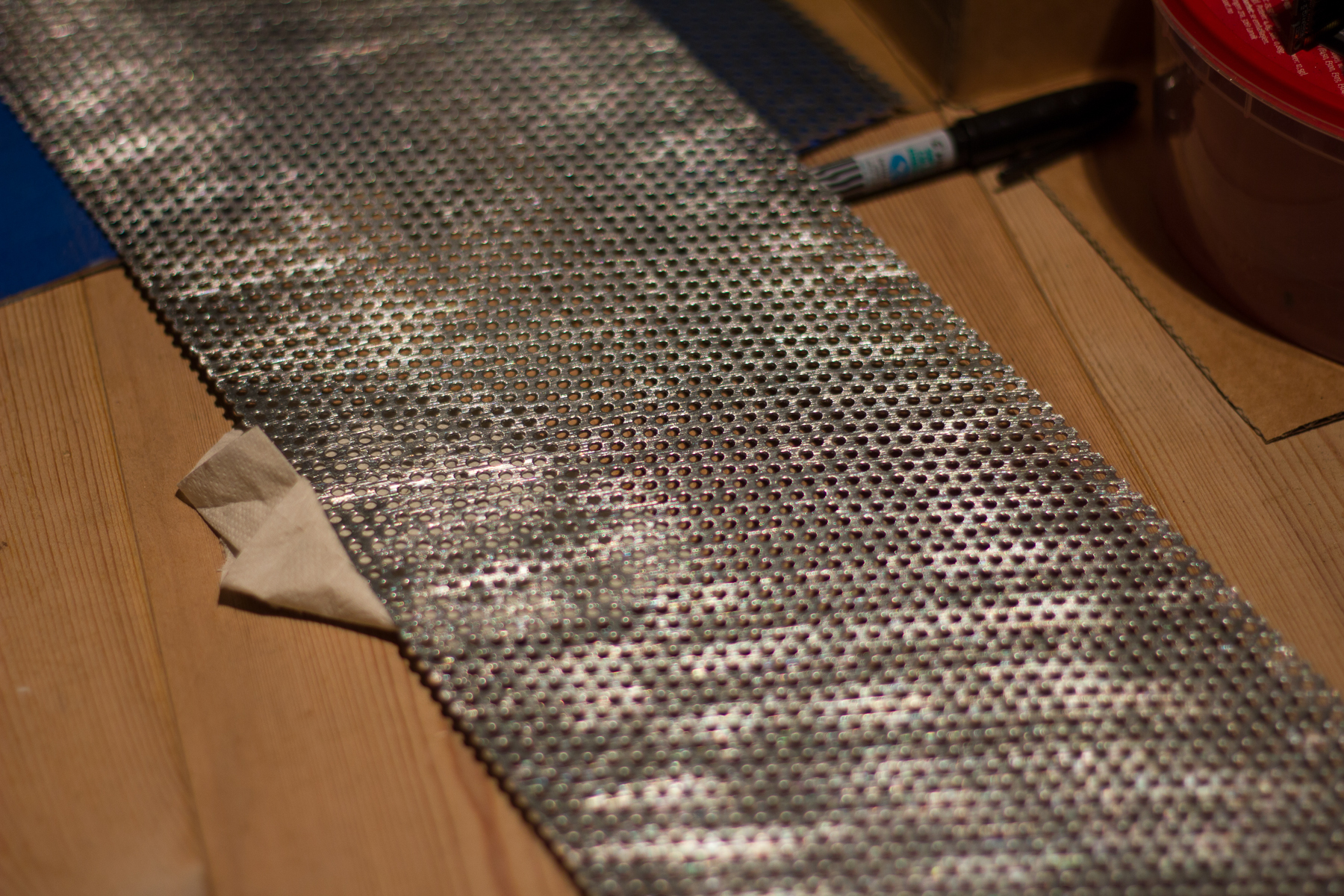

Og her er den andre plata skåret til og plassert omtrent der den skal være.





Kommentartråden til prosjektet finner du her.

Endret 13. desember 2015 av Breidablik

[Breidablik]

Oppdatering #7

- Frontplate og liming av grill -





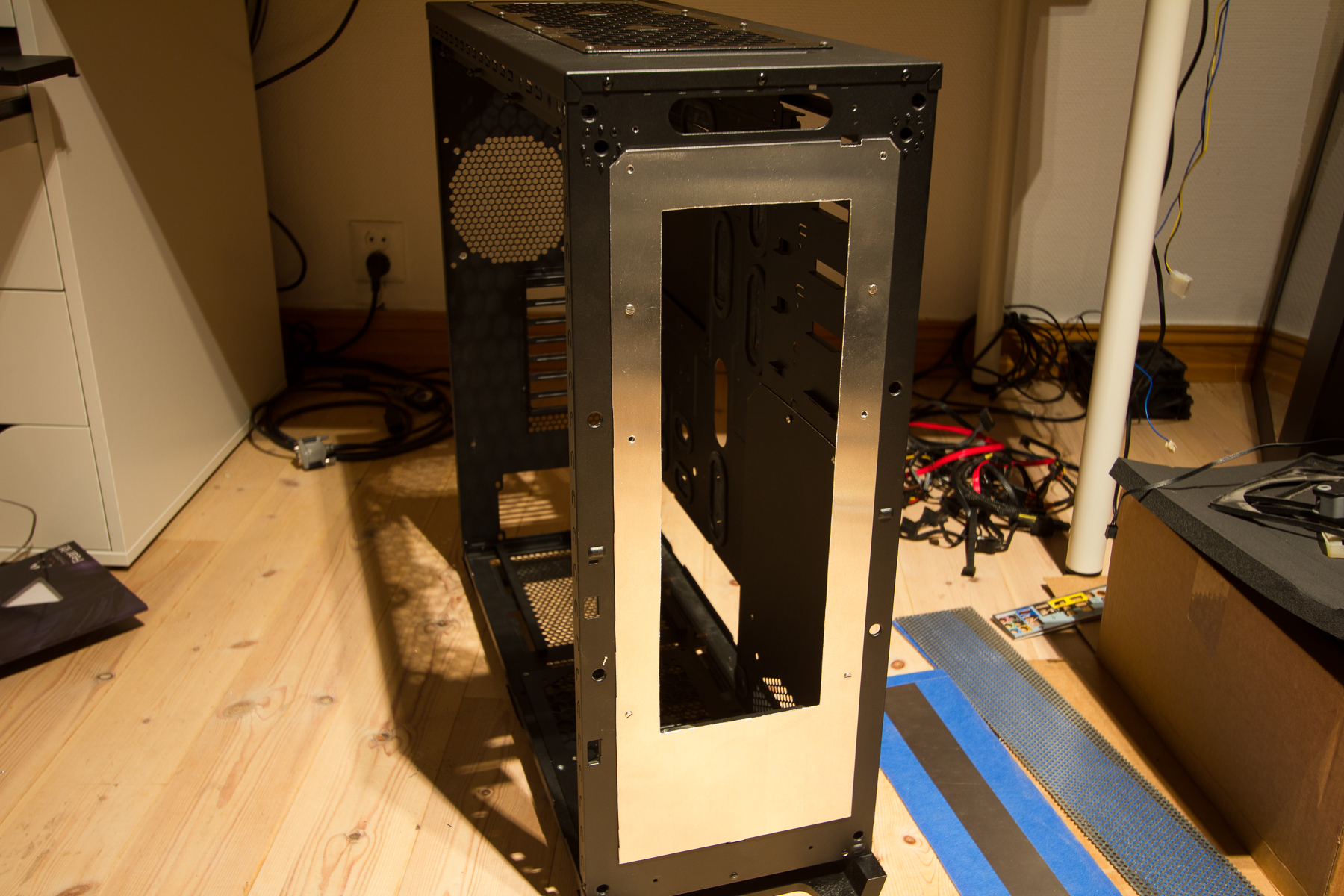

Den andre aluminiumsplata jeg kjøpte i går skal brukes som del av festemekanismen til frontradiatoren. Her er et litt bedre bilde av den - skrudd fast i både frontramma og noen steder i bakplata i kabinettet, for å gjøre alt enda stødigere.





Her må jeg da altså ha et hull på 360mm x 120mm ...

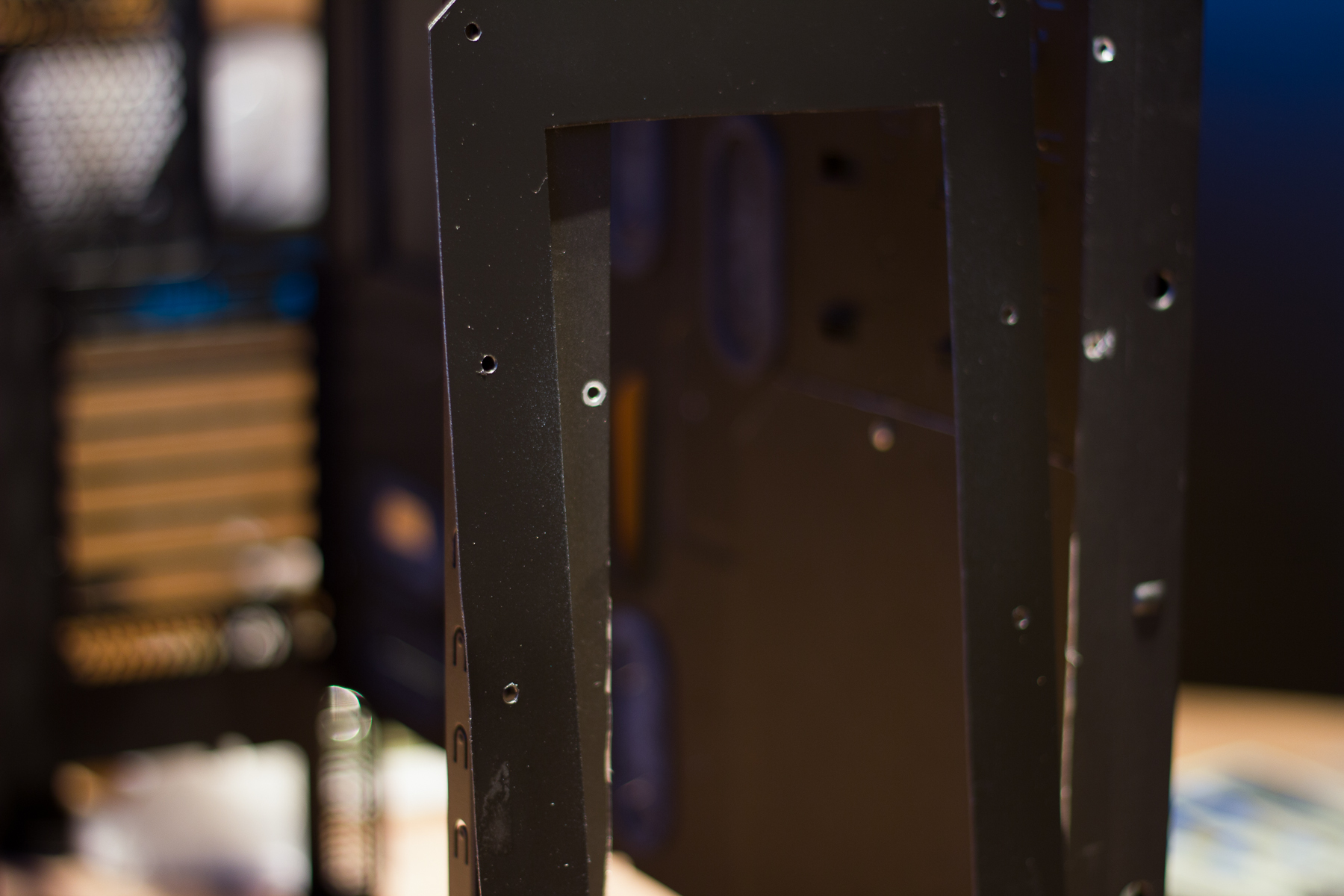

Videre må hullet i fronten av kassa bli helt rektangulært ...







Så skal vi se hvordan det blir ...

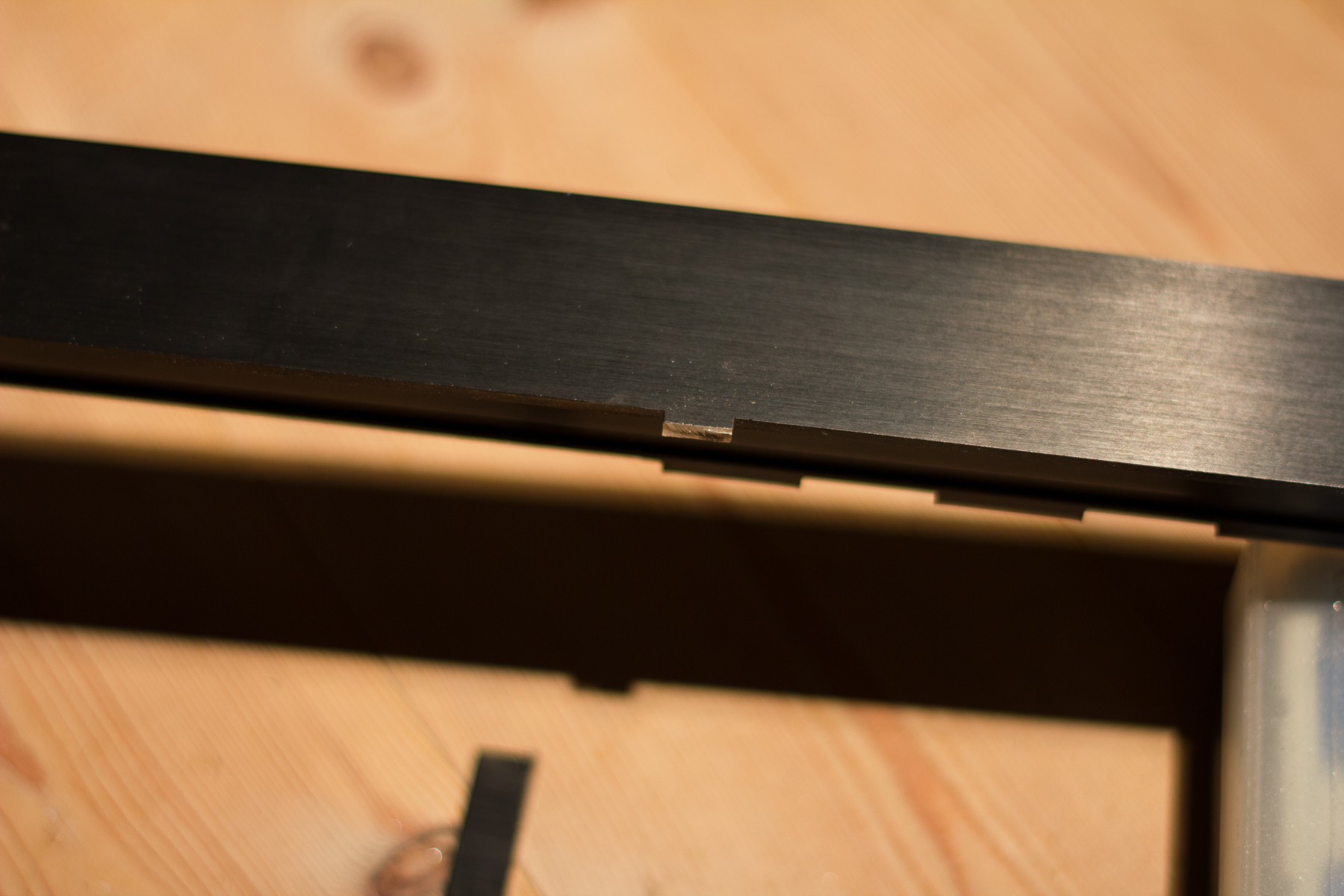

Jeg bestemte meg for å ta sjansen på å fjerne stanga i frontpanelet. Først skar jeg bort det meste med dremelen, før jeg tok håndfila fatt og pussa bort resten. Her var jeg litt uheldig og kom borti fronten . Det ble en liten stripe, men jeg tror jeg skal klare å skjule den greit. Merkene etter der stanga var skulle være en smal sak å lakkere, tror jeg.

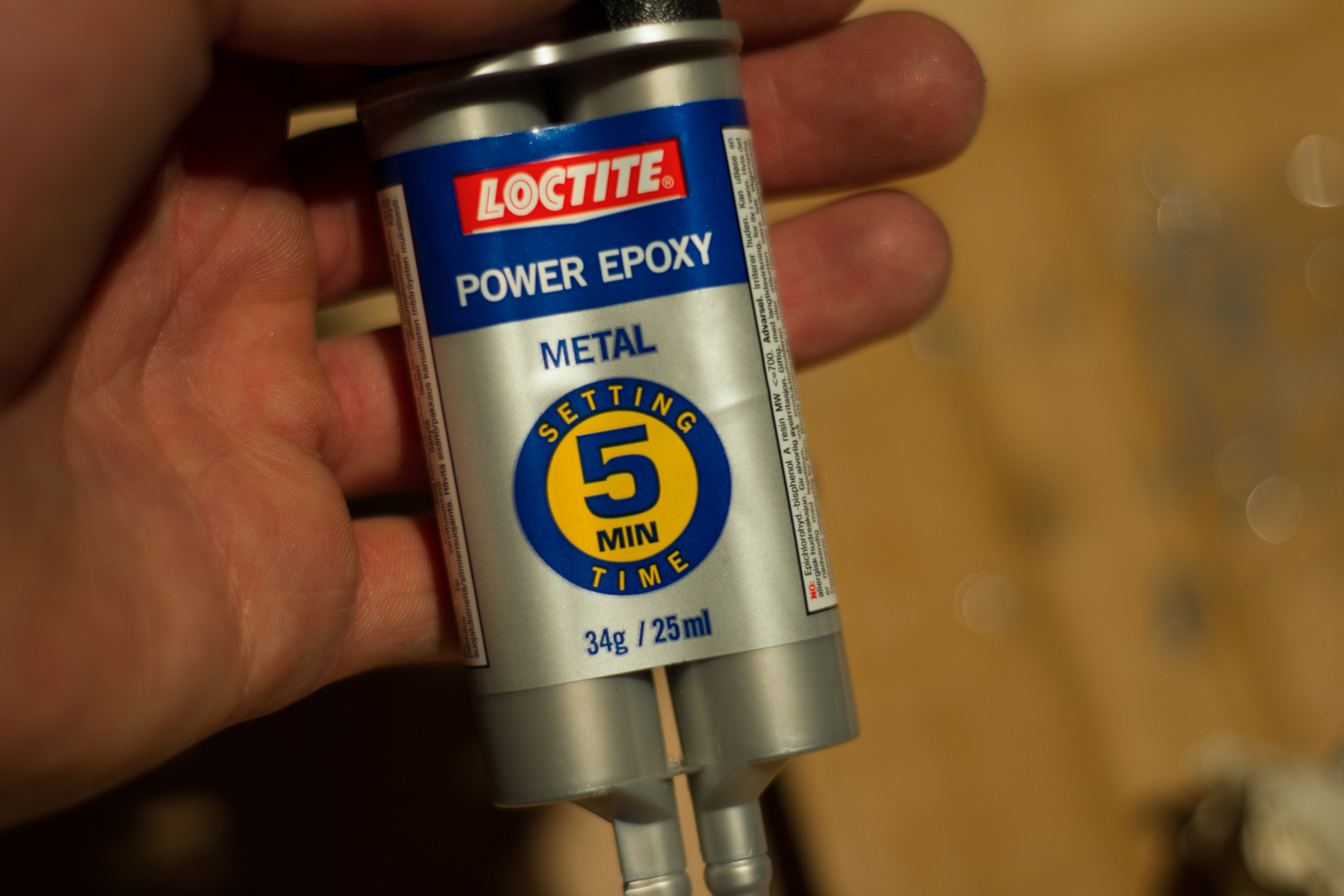

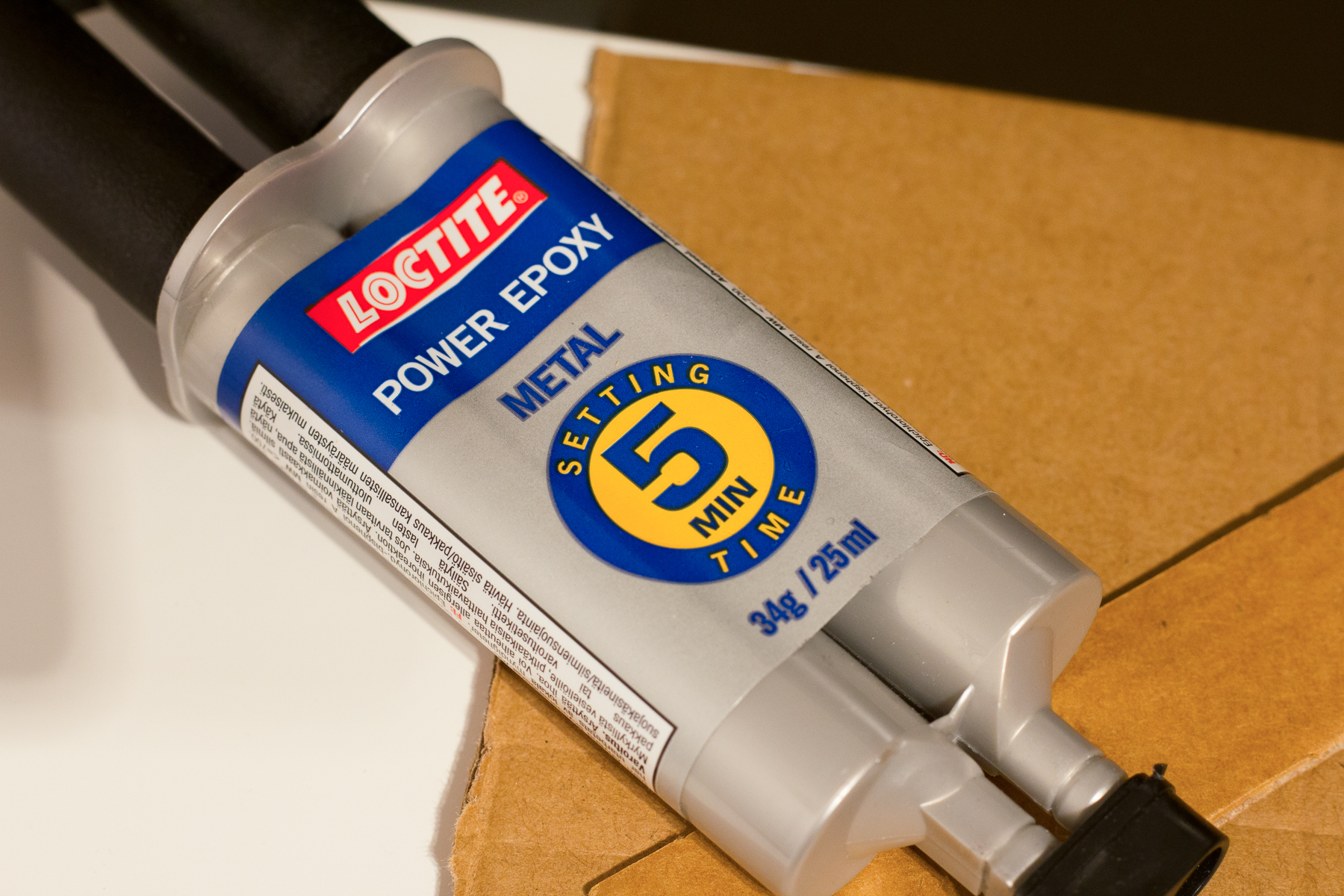

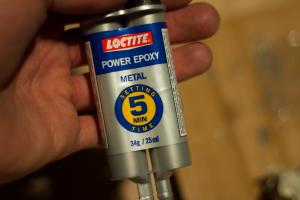

Så var det på tide å feste grillen til frontpanelet. Til dette bestemte jeg meg for å bruke en slags lim, en to-komponents-epoxy. Denne viste seg å tørke helt sinnssykt fort (det står jo 5 min på tuba, så det burde jeg jo skjønt), så det var så vidt jeg rakk å sette på plass plata før det stivnet. Det gikk heldigvis bra, og ser ut til å sitte veldig godt. Det lille som tøyt ut burde det gå greit å fjerne med en liten kniv når det har stivnet helt - etter et døgn eller noe. Men aller først tenkte jeg det var lurt å pusse ned grillen og fronten, for å gi epoxyen best mulig overflate å klebe seg til.







Etter bare noen minutter var epoxyen blitt hard nok til å kunne brukes, men jeg ga det en liten time før jeg satte fronten tilbake på kassa. Det ble faktisk veldig bra!





Nå venter jeg på en bestilling fra Tyskland med den siste radiatorgrillen som trengs for montering av raden i front.


Kommentartråden til prosjektet finner du her.

Endret 13. desember 2015 av Breidablik

[Breidablik]

Oppdatering #8

- Lakkering pt. 1 -





Da var det lakkering av frontgrillen som stod for tur!

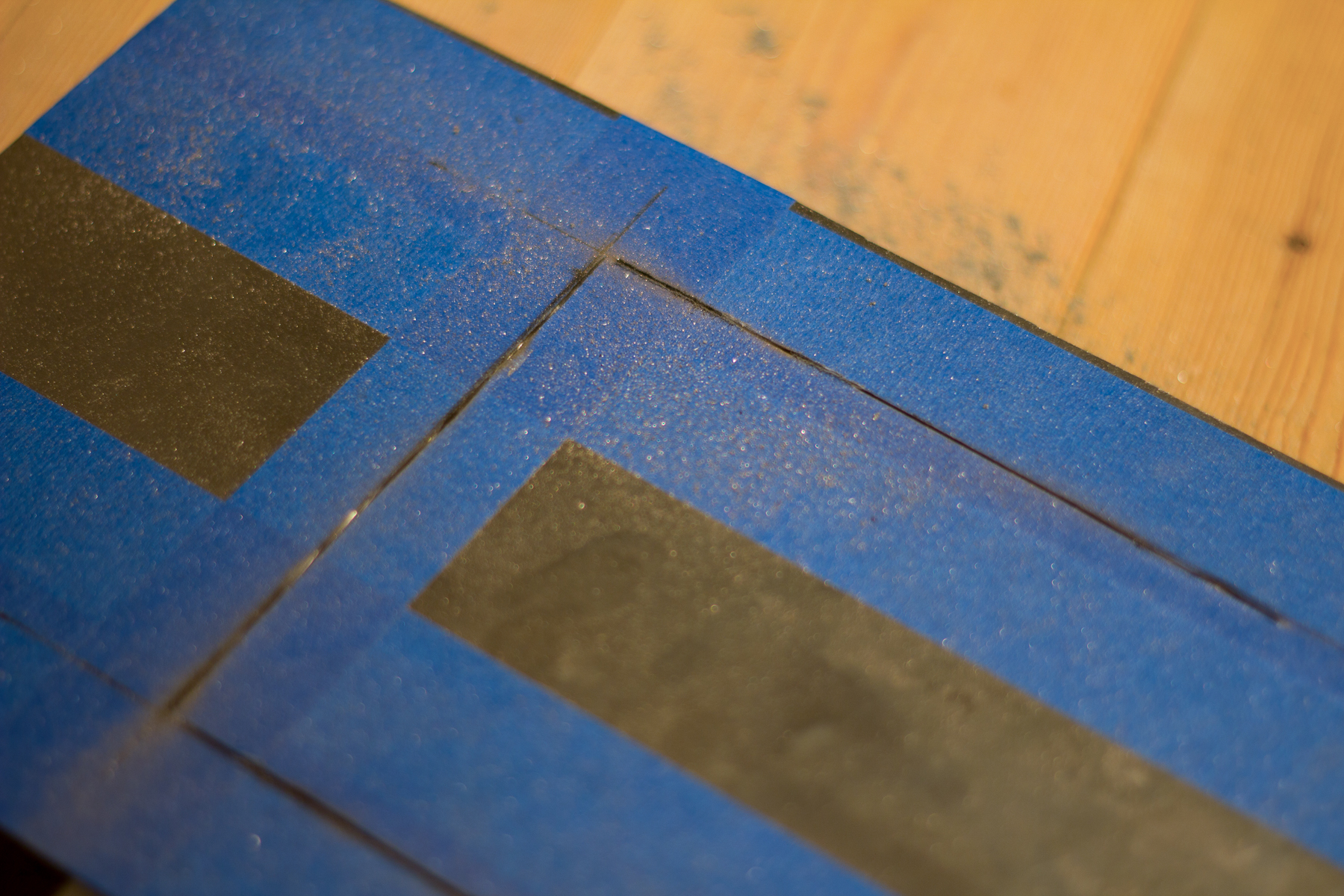

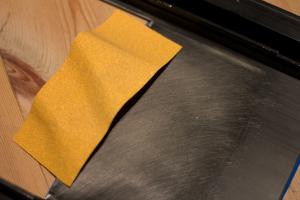

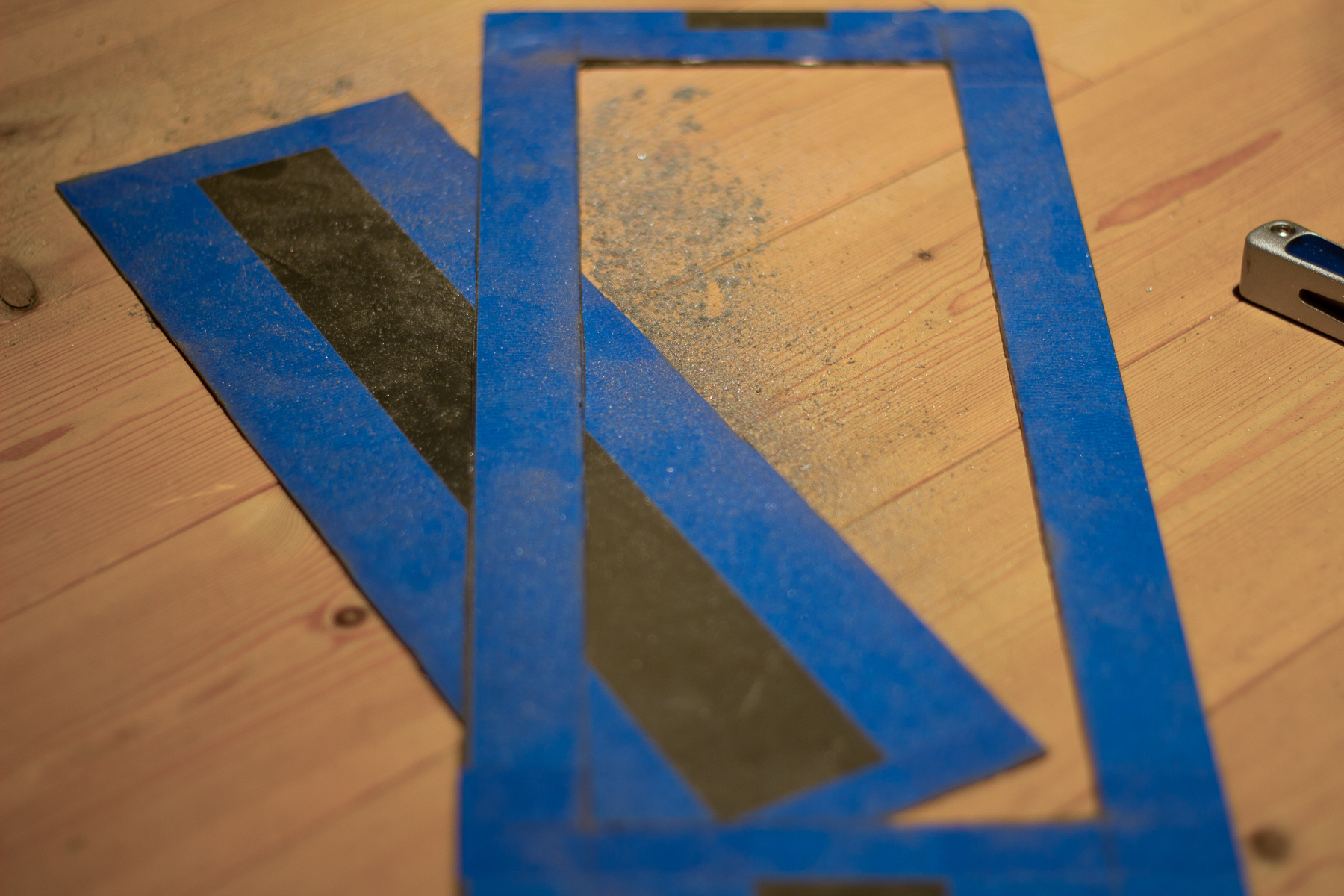

Jeg begynte med å maskere bort alt som ikke skulle lakkeres, både på fram- og baksida.

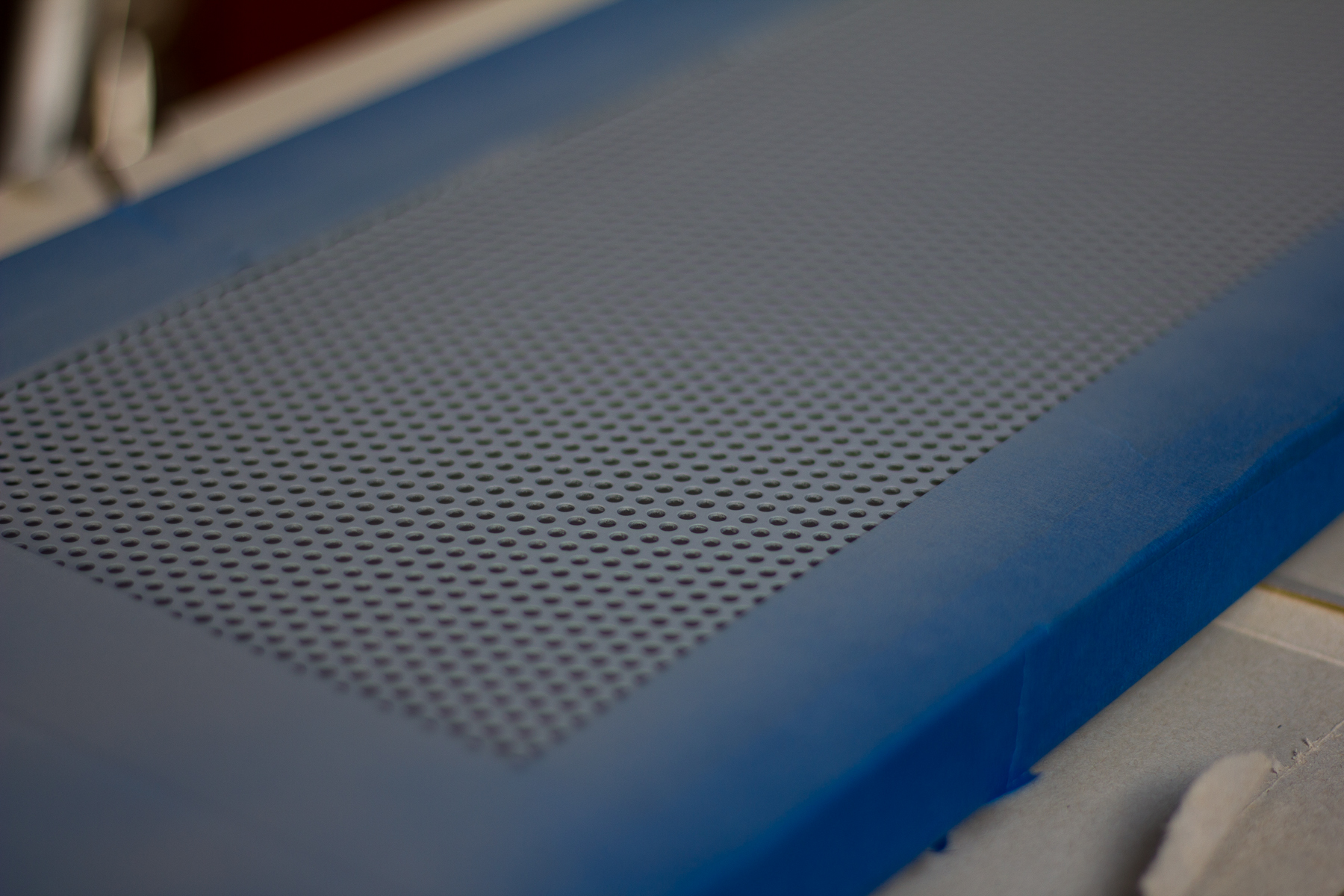

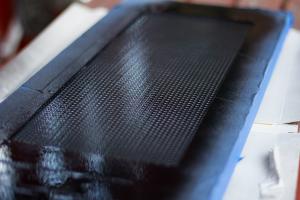

Så brukte jeg en grå grunning for første strøk ...





Og etter den var blitt tørr gjorde jeg to lag med matt svart lakk ...





Tross kulden nå om dagen gikk både lakkering og tørking veldig greit, selv om det er litt vanskelig å fange opp resultatet på kamera. Nå tenker jeg å gi det omtrent et døgn tørketid før jeg gir det et siste lag i morgen.





Kommentartråden til prosjektet finner du her.

Endret 13. desember 2015 av Breidablik

[Breidablik]

Oppdatering #9

- Lakkering pt. 2 -

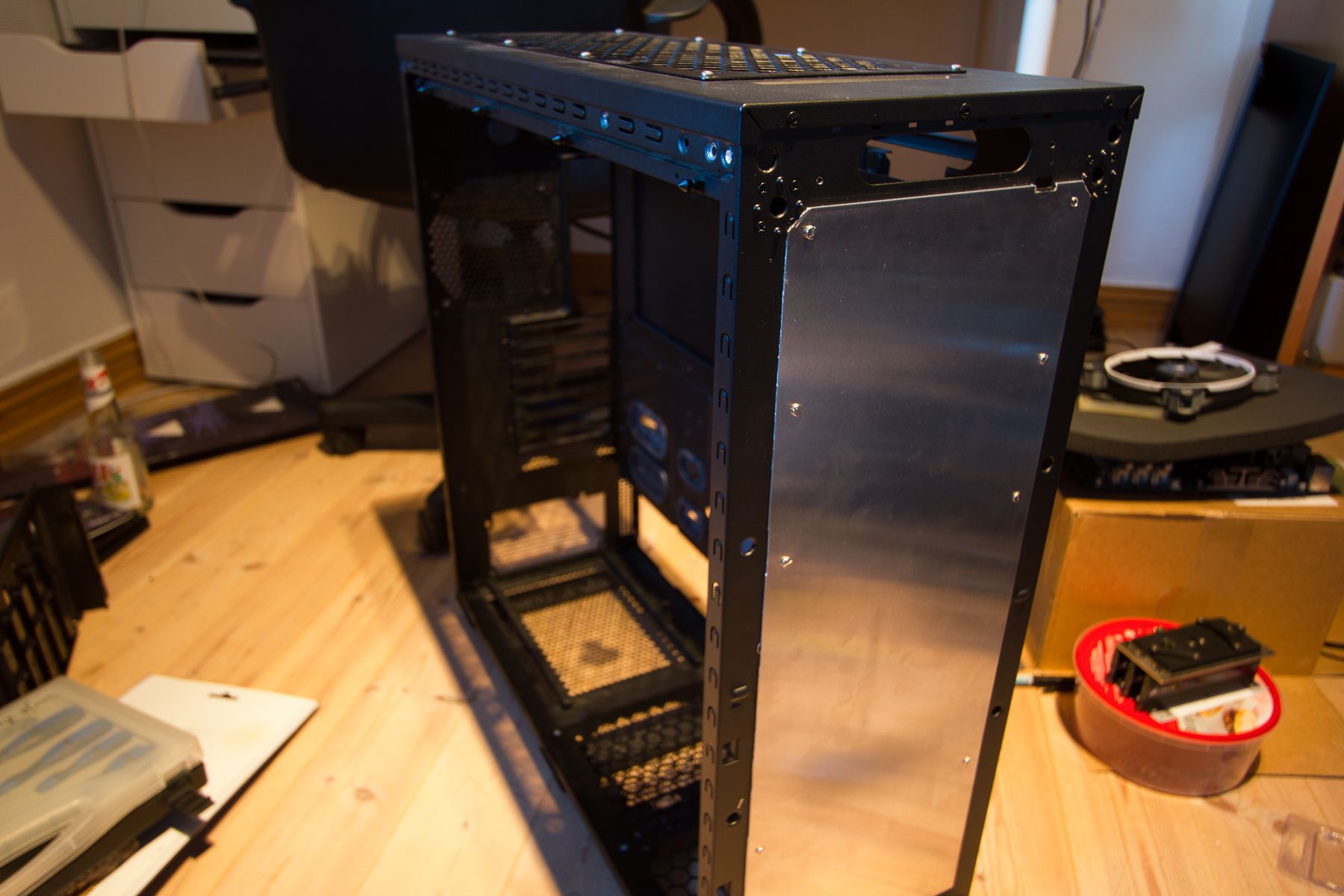

Da var fronten ferdig lakkert, og plata innafor grillen (som skal holde radiatoren) fikk samme behandling som grillen.

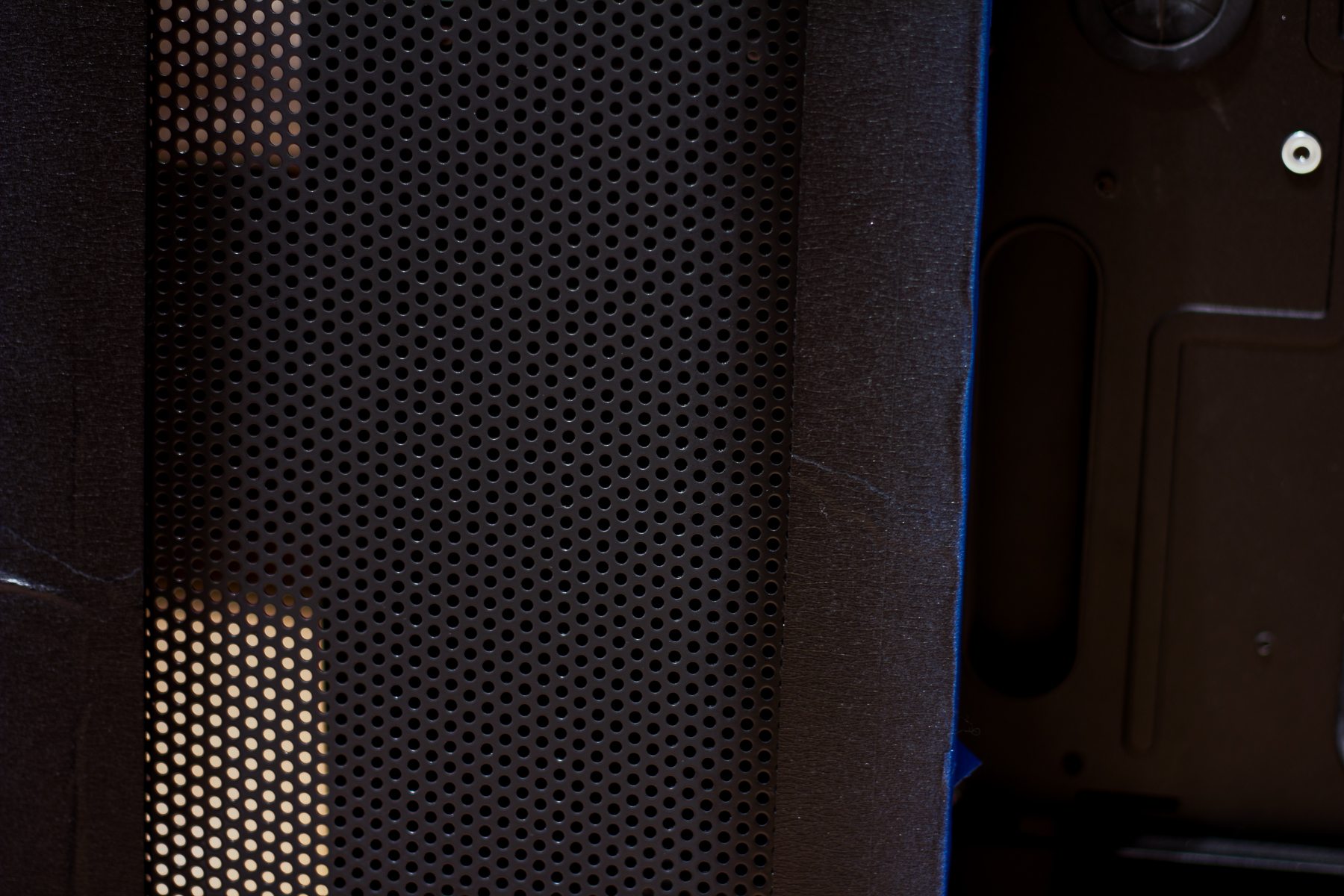

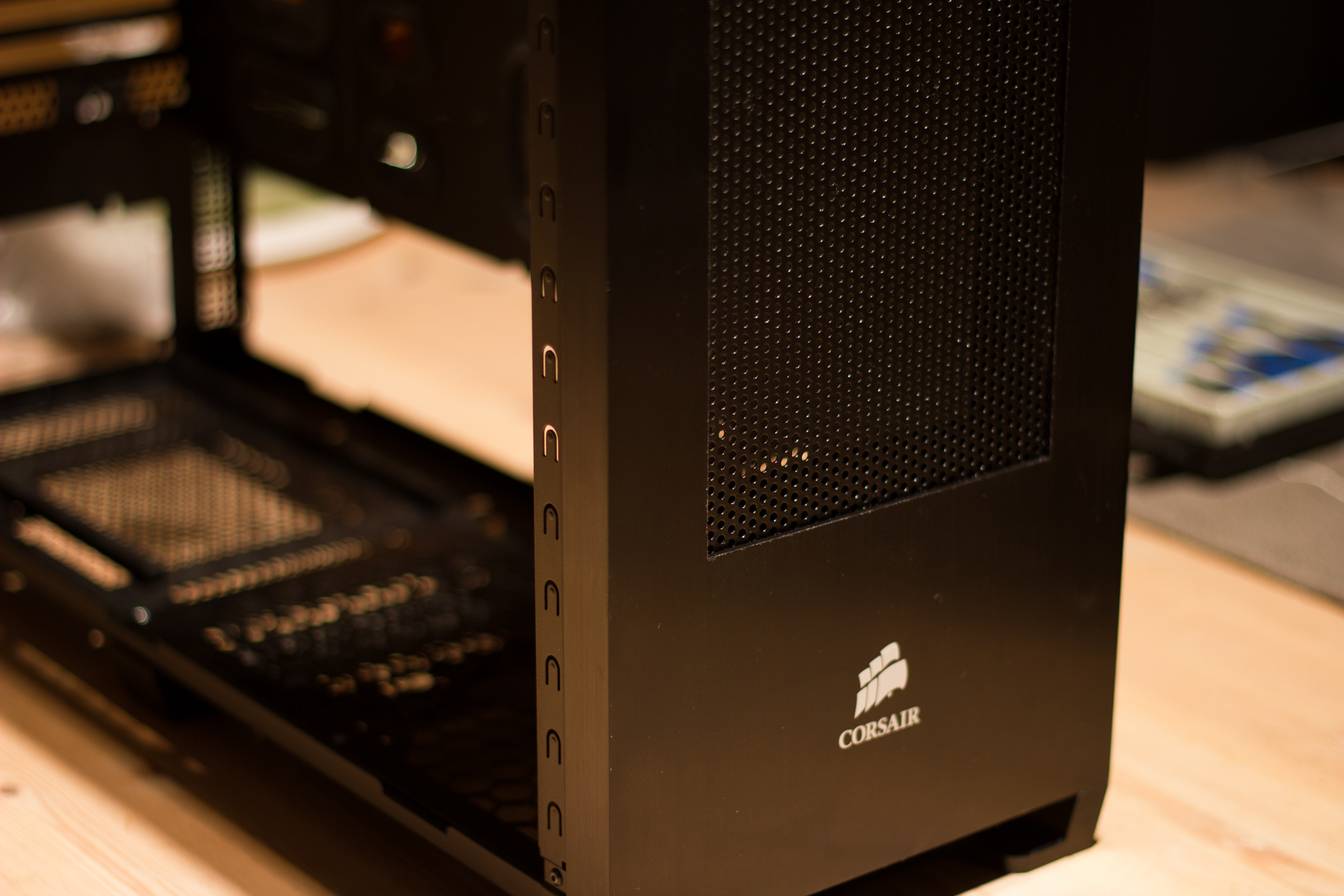

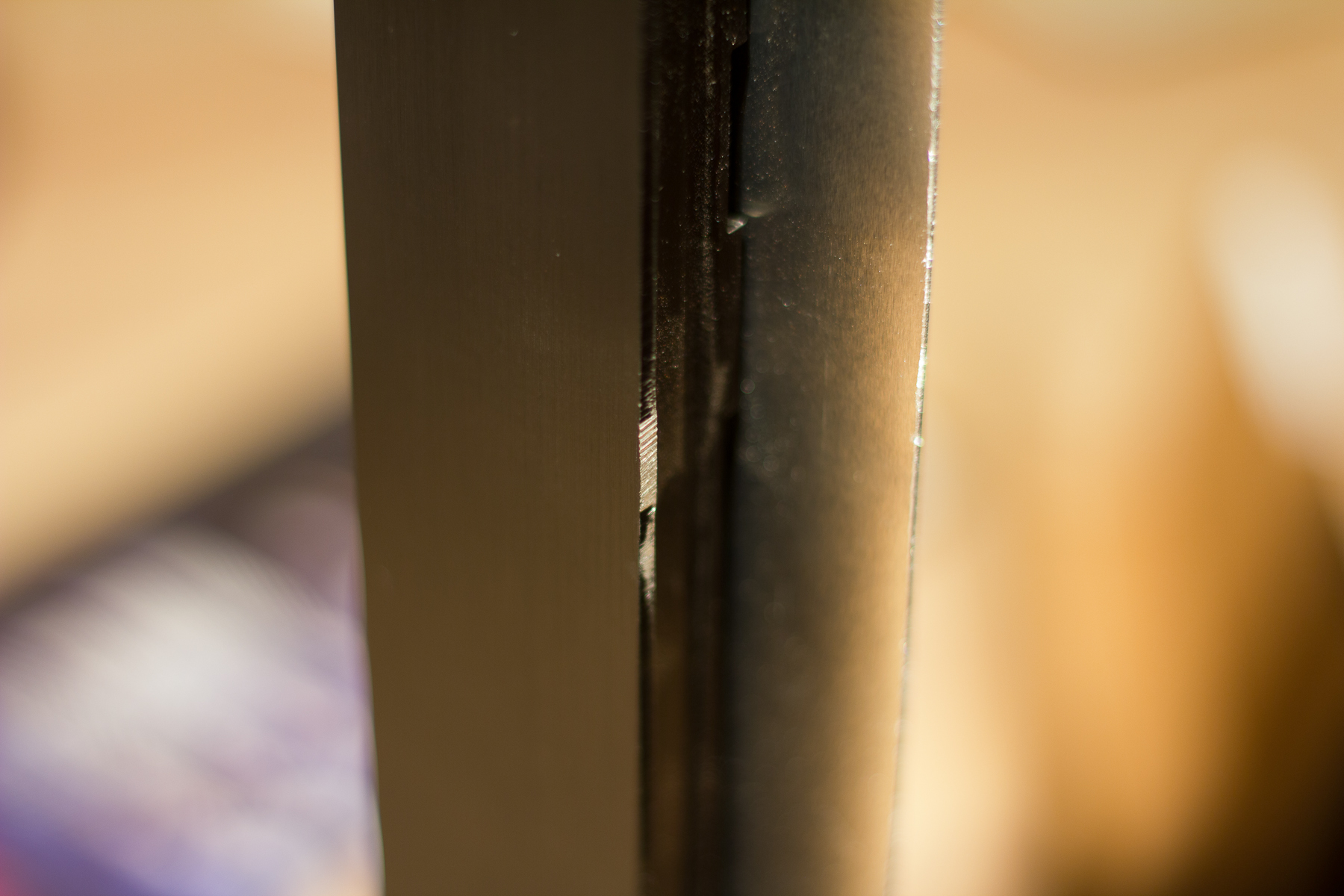

Stålet i 800D har en hakket lysere svartfarge enn frontplata, som er i børstet aluminium. Den nye grillen på toppen er i omtrent samme farge som aluminiumsfronten (hadde en grei porsjon flaks der), og jeg håpte at lakken i den nye frontgrillen ville få omtrent samme farge som en av disse, og heldigvis gjorde den det! Den blender perfekt med aluminiumet!









Nå er egentlig kabinettet så godt som ferdig, bortsett fra grillen til 360-raden som skal skrues fast i den nye plata fremst i kassa. Dette får jeg naturligvis ikke gjort før den ankommer med posten.



Etter at den er på plass begynner endelig monteringa av komponentene og kjølinga!



Kommentartråden til prosjektet finner du her.

Endret 13. desember 2015 av Breidablik

[Breidablik]

Oppdatering #10

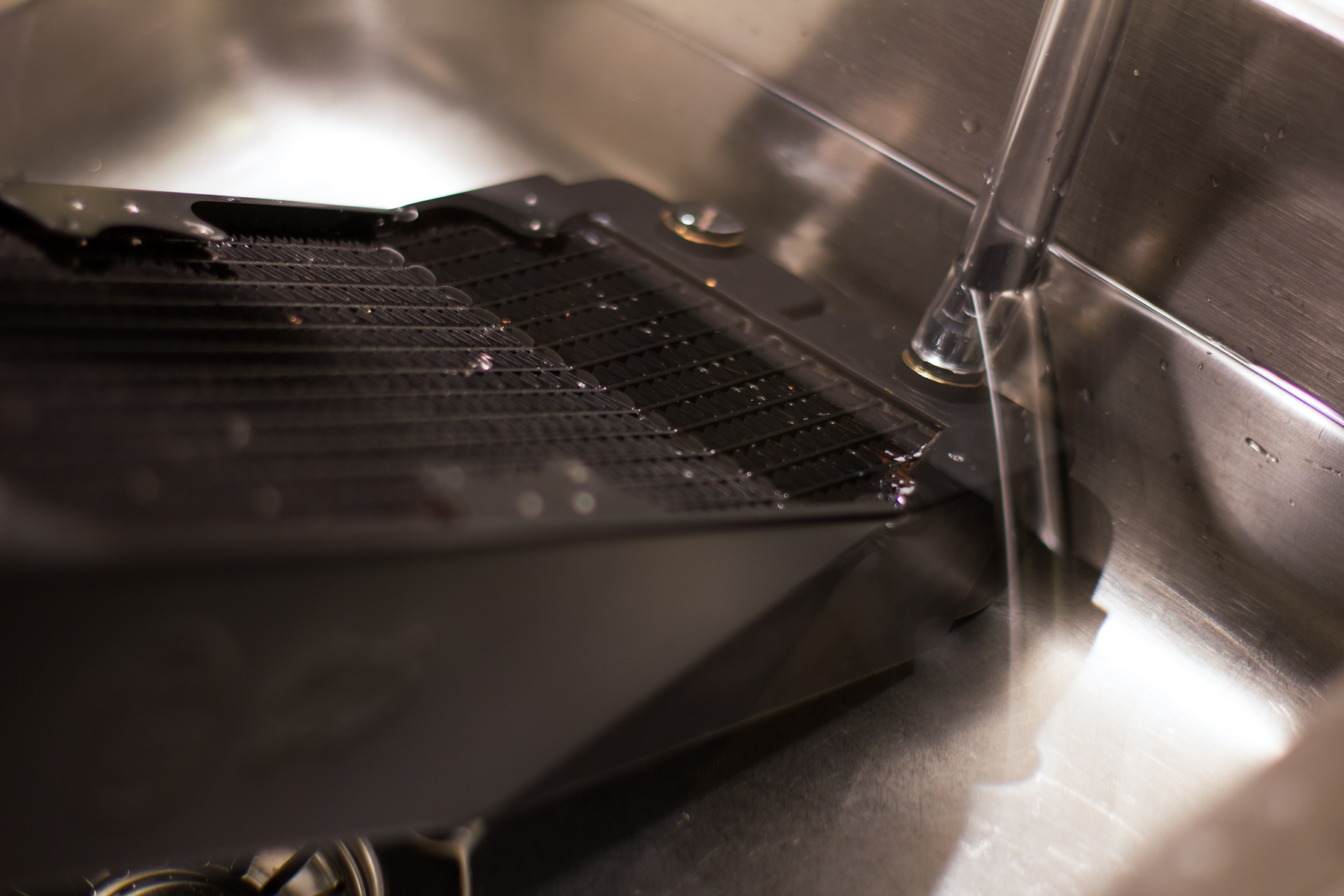

- Vask og testmontering -





Da var siste del av kabinettet i hus - grillen til 360mm-radiatoren! Jeg bruker Phobya sine hexagon-griller både fordi jeg synes de er fine å se på og på grunn av den store størrelsen på hullene, som fører til minst mulig motstand for luftstrømmen. Dette har ikke allverdens å si over andre griller, men spesielt den i bunnen og den i fronten vil ikke vise uansett, så da er det i hvert fall ingen grunn til å velge noe som gir mer motstand.





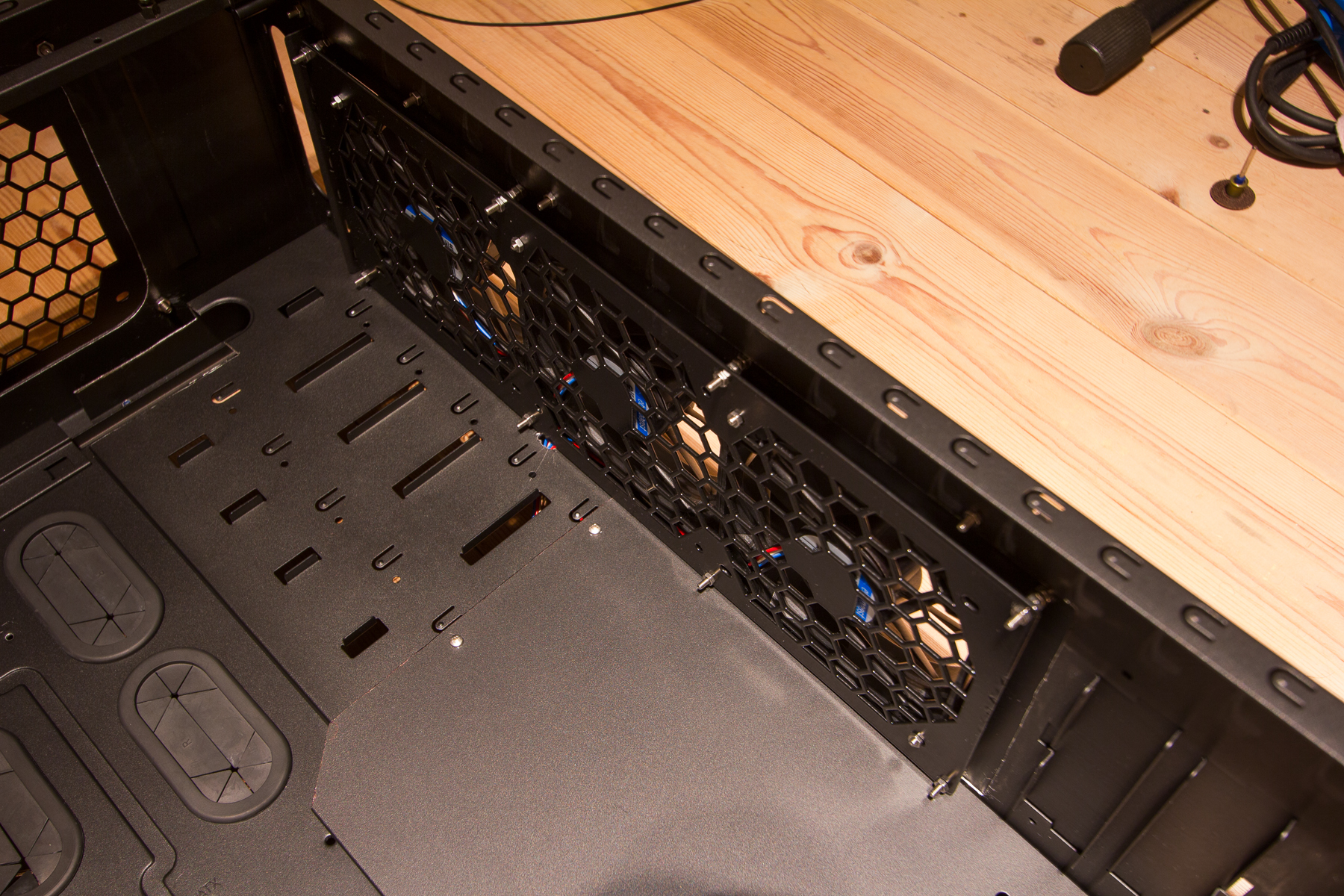

Jeg gjorde den siste borringen som trengtes, det vil si åtte hull i frontplata for grillfestet. Så kom det jeg har vært litt spent på om ville funke. Jeg skrudde fast de lange skruene jeg kjøpte med en mutter på hver, før jeg hadde på tre ekstra muttere på hver av skruene. Dette var for å lage et slags avstandsstykke slik at hele grillen og dermed også radiatoren og viftene ble forskjøvet noen millimeter bakover. Dette måtte til for å lage litt klaring fra hullplata i fronten, sånn at det faktisk ble plass til viftene. Målene jeg hadde gjort på forhånd viste seg å stemme - viftene ble montert og fronten festet og dett var dett.

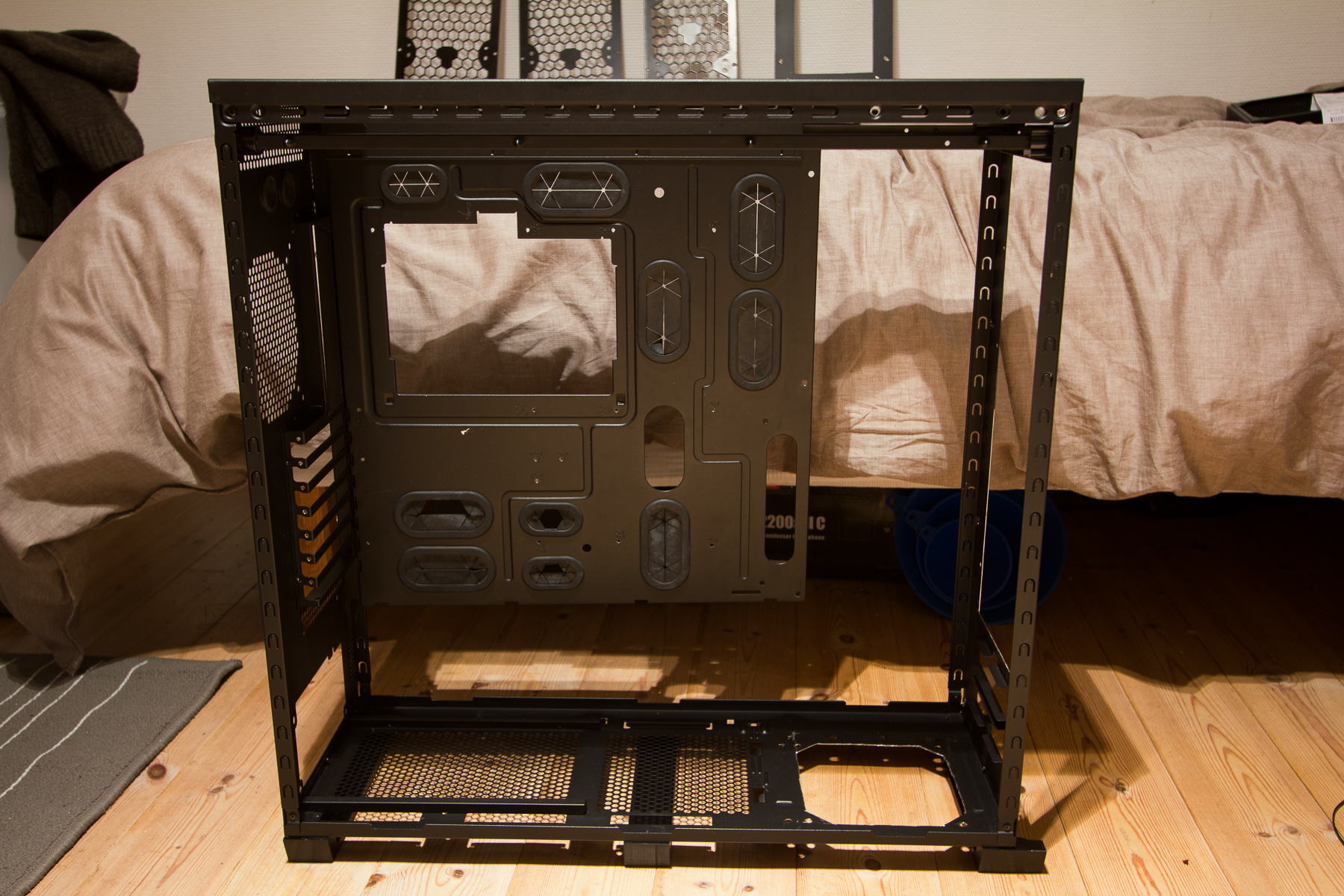

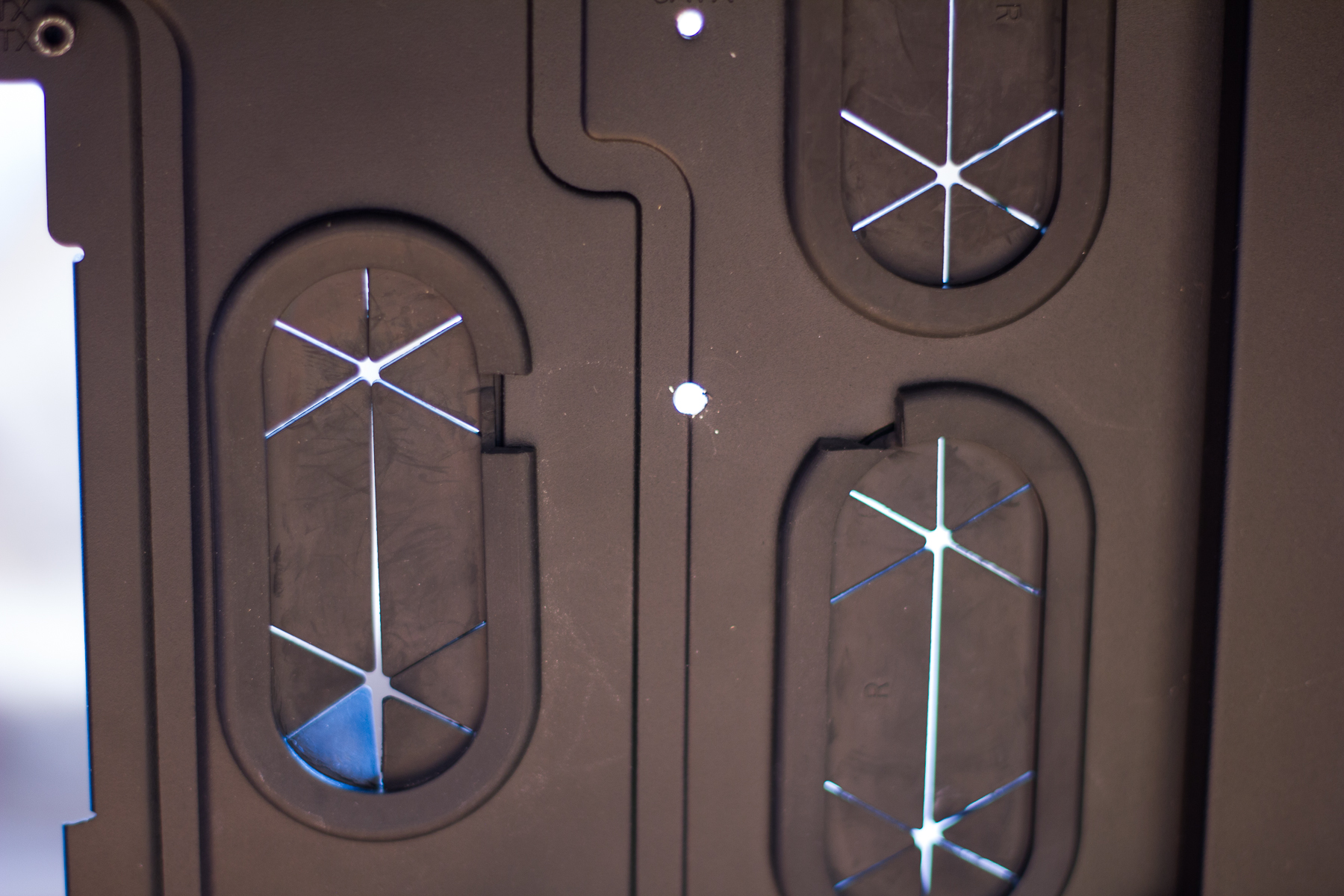

Da var rett og slett all skjæring, borring og annen modding unnagjort og ferdig, så da var det på tide å plukke alt fra hverandre, støvsuge bort alt støv og gi alle delene en grundig vask før jeg kunne begynne å montere dem igjen, kanskje for siste gang. Jeg har skrudd inn og ut de samme skruene litt for mange ganger nå kjenner jeg, så det blir fint å faktisk montere det ferdig nå snart!

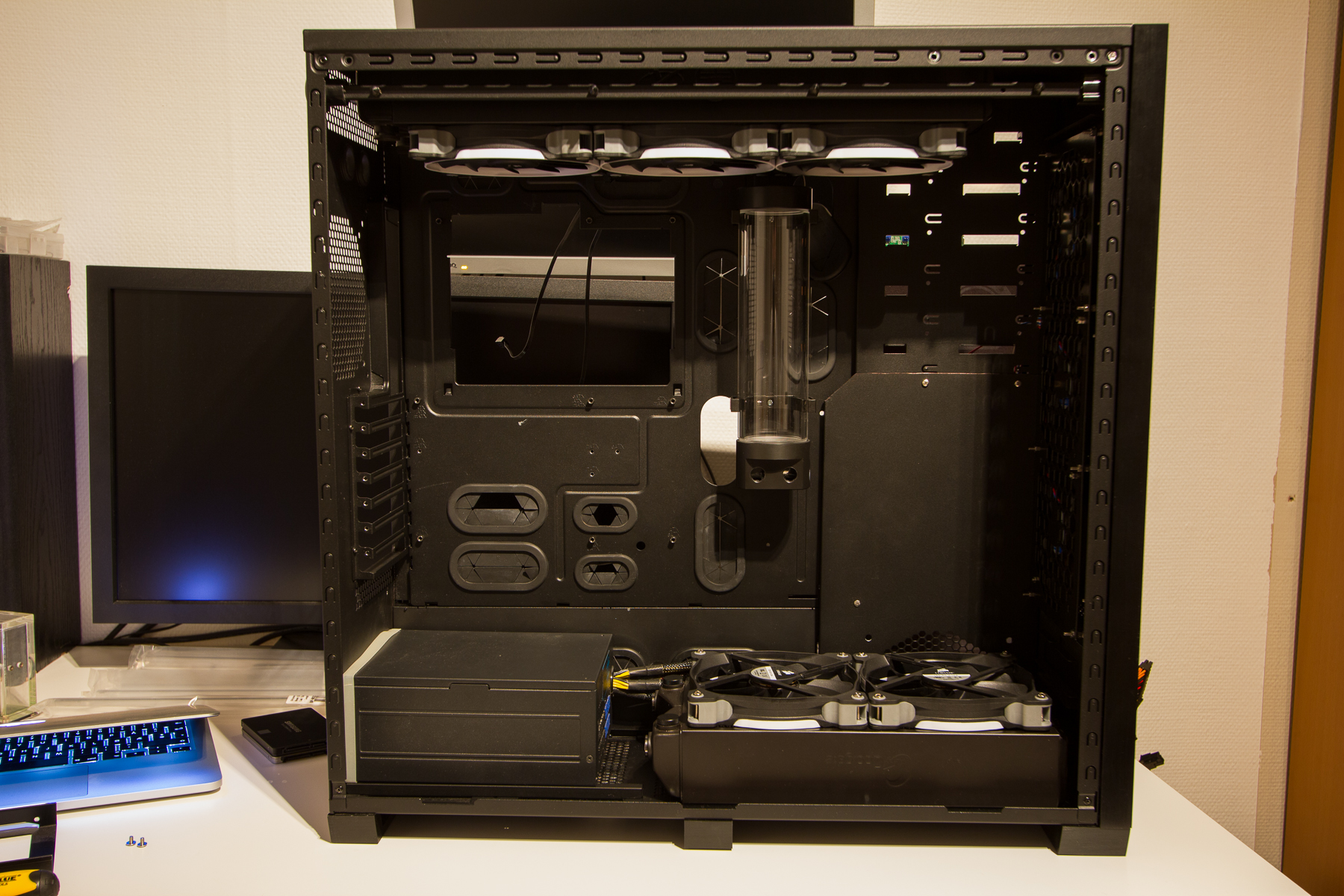

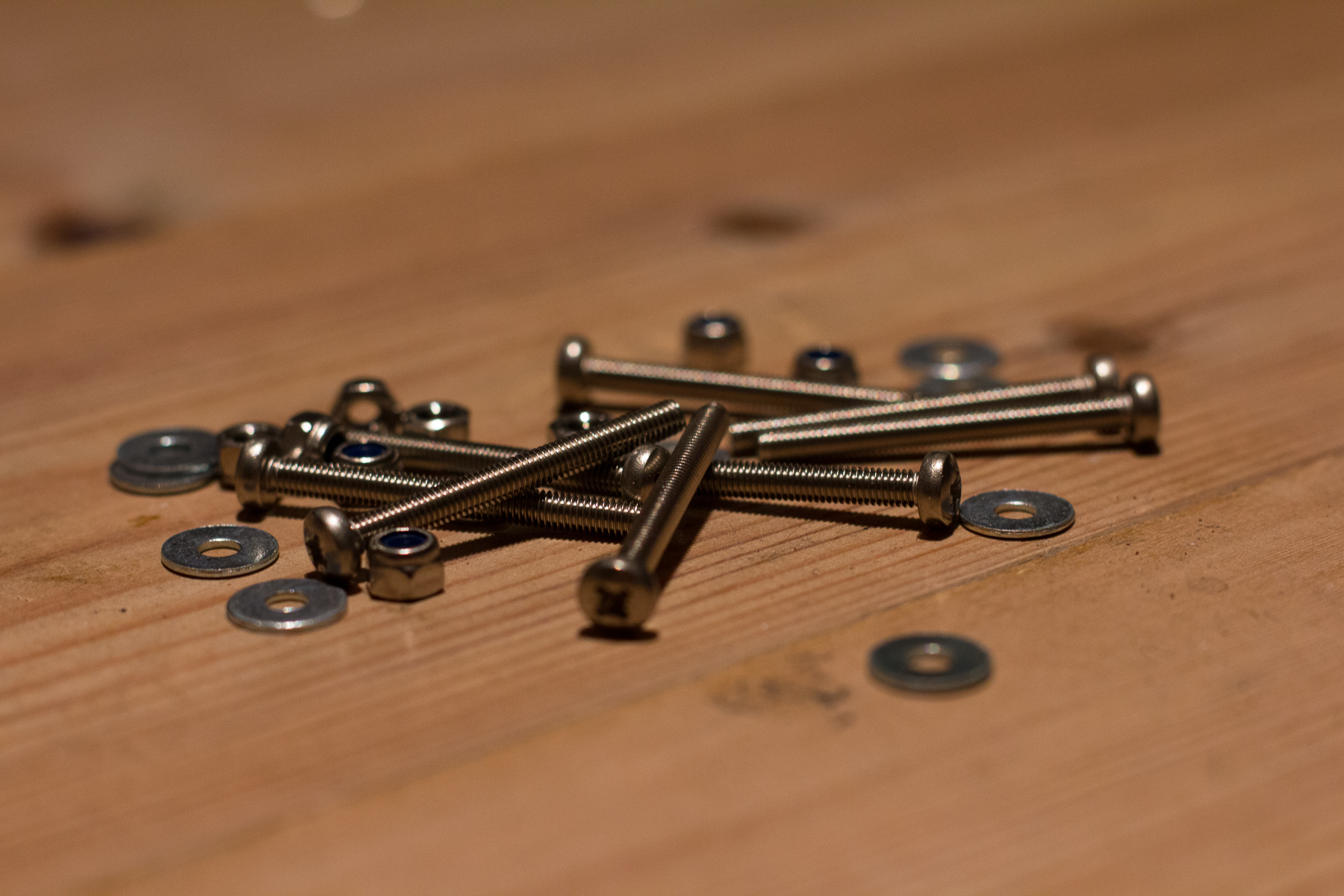

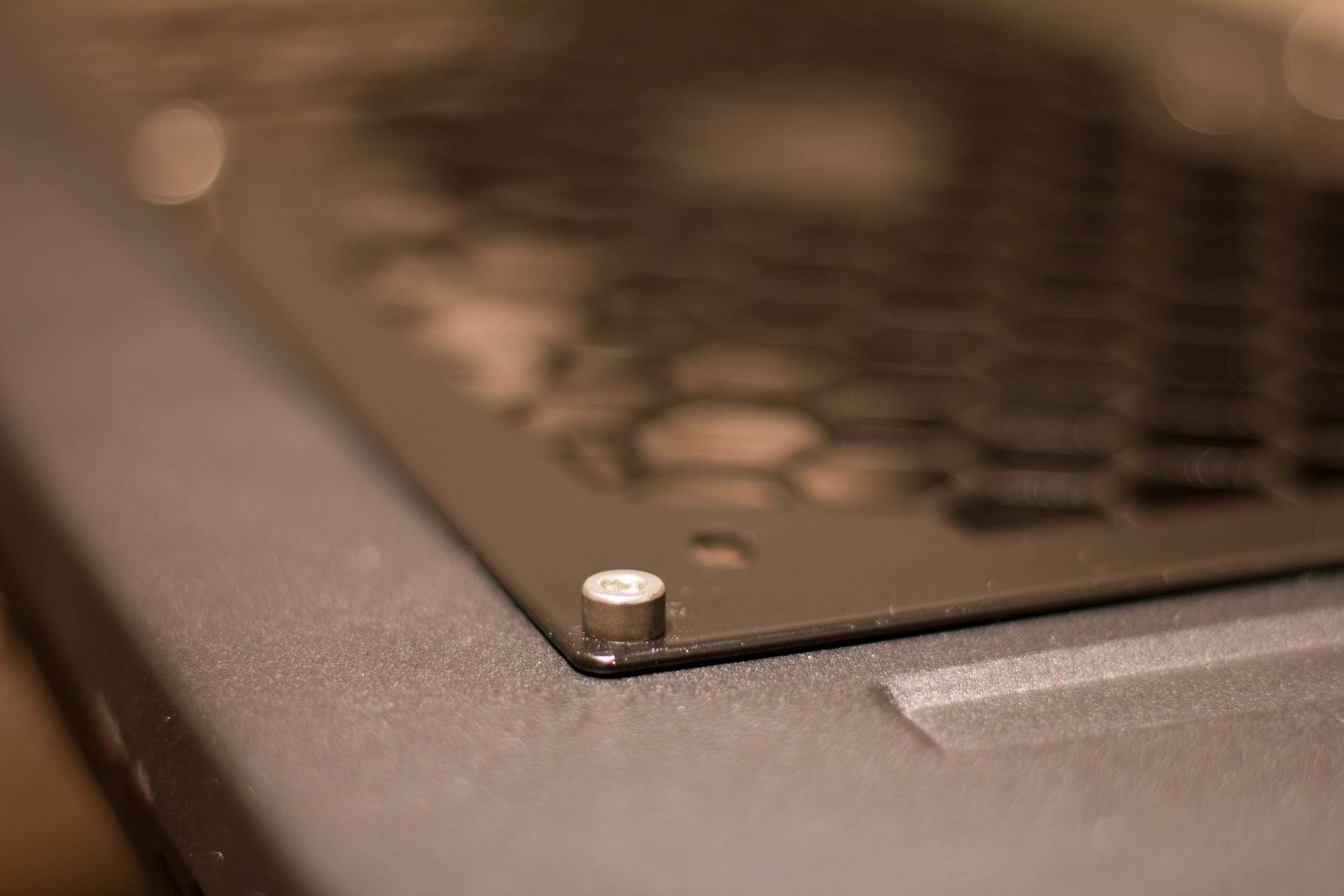

Jeg har også skaffet nye skruer til grillen på toppen, noen litt finere som jeg håper vil gi det utvendige et lite ekstra preg av forseggjorthet.





Dette var så langt jeg kom med monteringen i kveld. Strømforsyningen hadde et par klistremerker i blått og hvitt som ikke passer helt inn i fargeskjemaet mitt for builden, så de tok jeg av. De ikke-modulære kablene (24-pin, 8-pin til CPU og to 6/8-pin til skjermkort) ser ikke særlig innbydende ut i sine røde og gule farger, så jeg skal nok gjøre noe med dem etter hvert.



Reservoirplasseringen er ikke helt slått fast enda, men jeg tror det blir et sted rundt der den henger nå (det var noen hull der fra før som passet greit for denne foreløpige monteringen).





Frontradiatoren er ikke montert enda grunnet at jeg mangler lange nok skruer med riktig gjengedimensjon til å feste både viftene og radiatoren, så det er noe av det første som må fikses videre.



Kommentartråden til prosjektet finner du her.

Endret 17. desember 2015 av Breidablik

[Breidablik]

Oppdatering #11

- Montering pt. 1 -

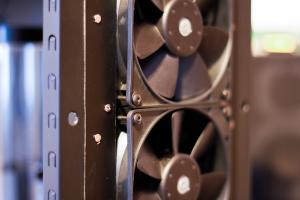

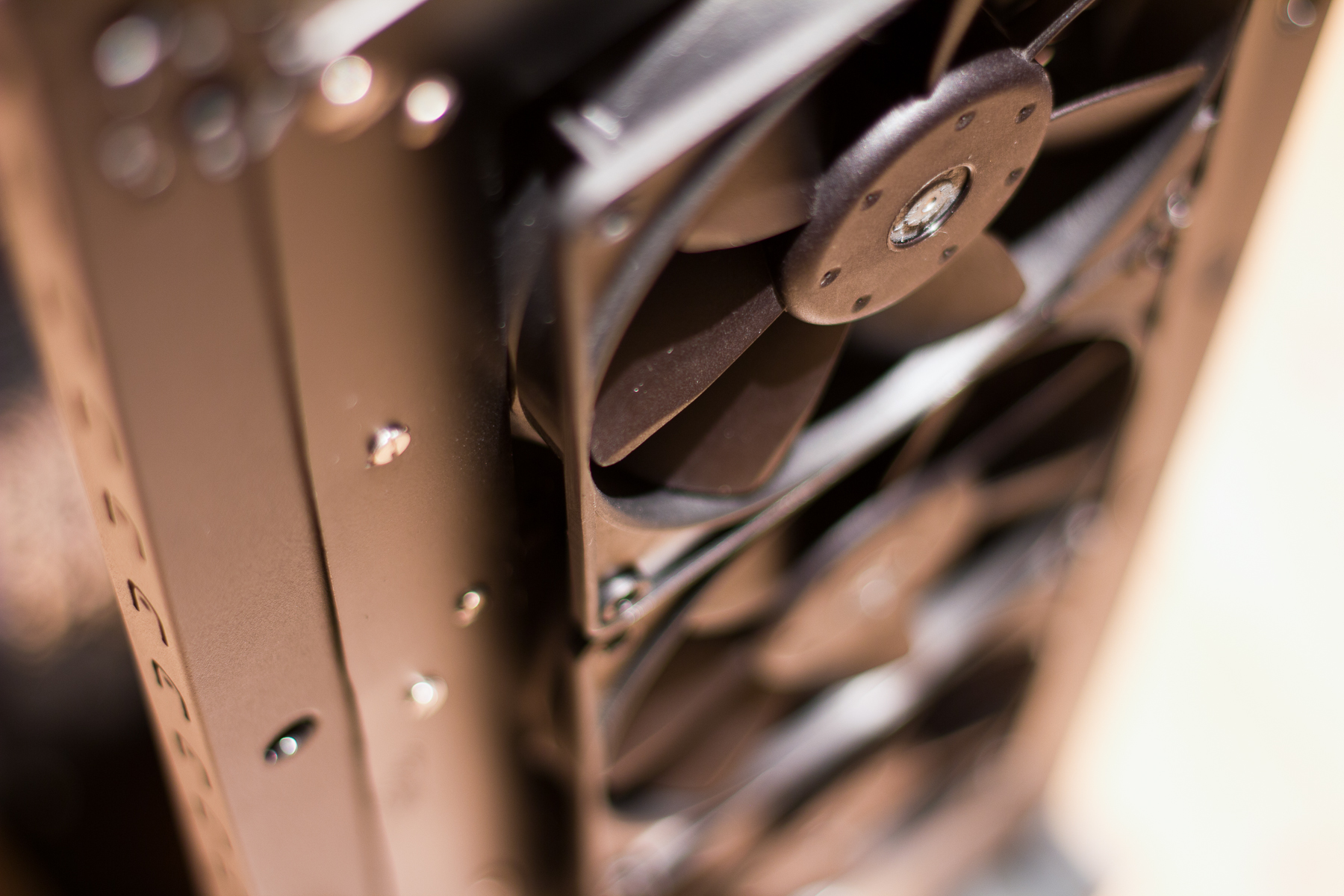

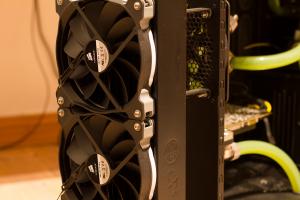

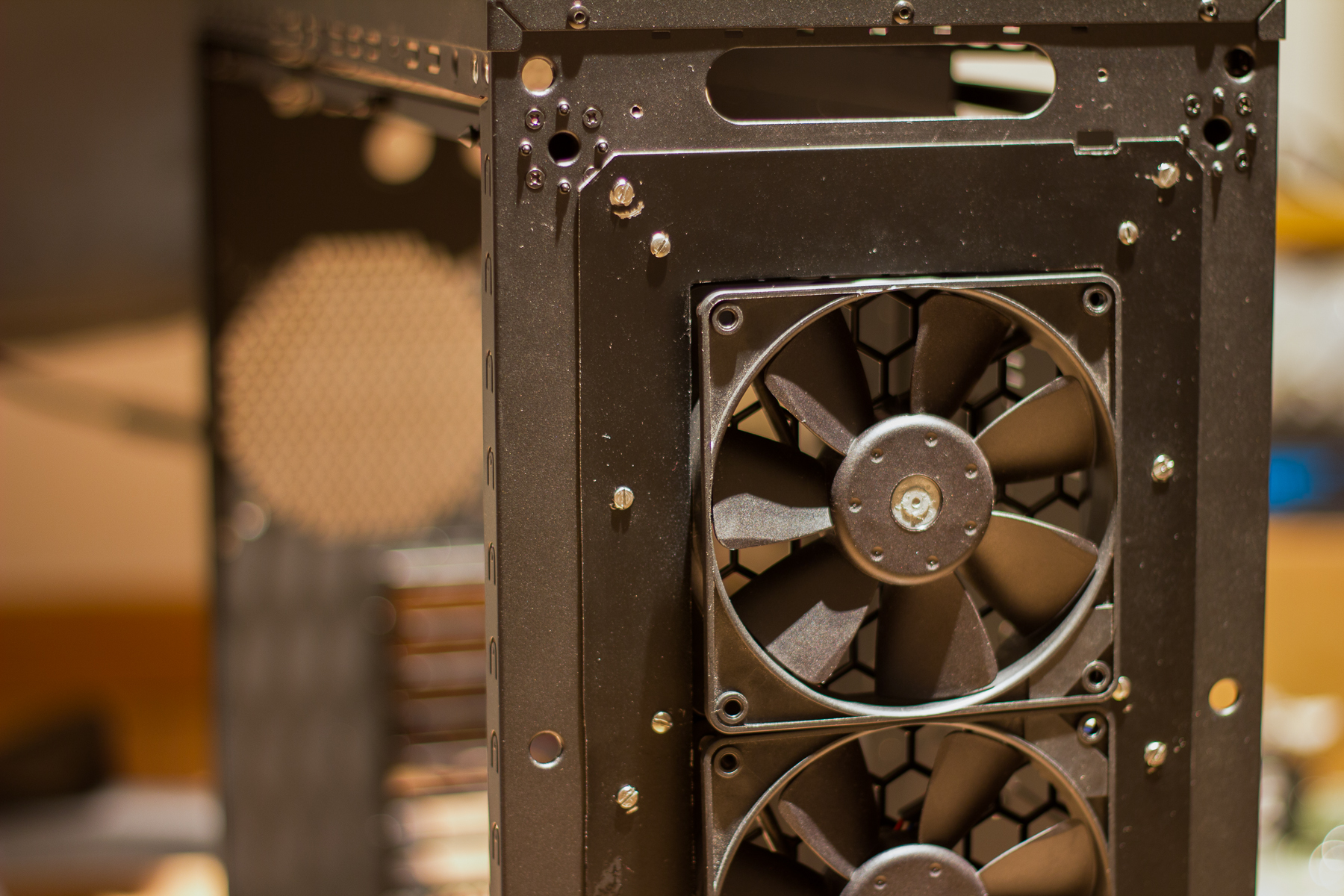

Jeg hadde visst skruer til frontviftene likevel, så så lett var det ordnet.

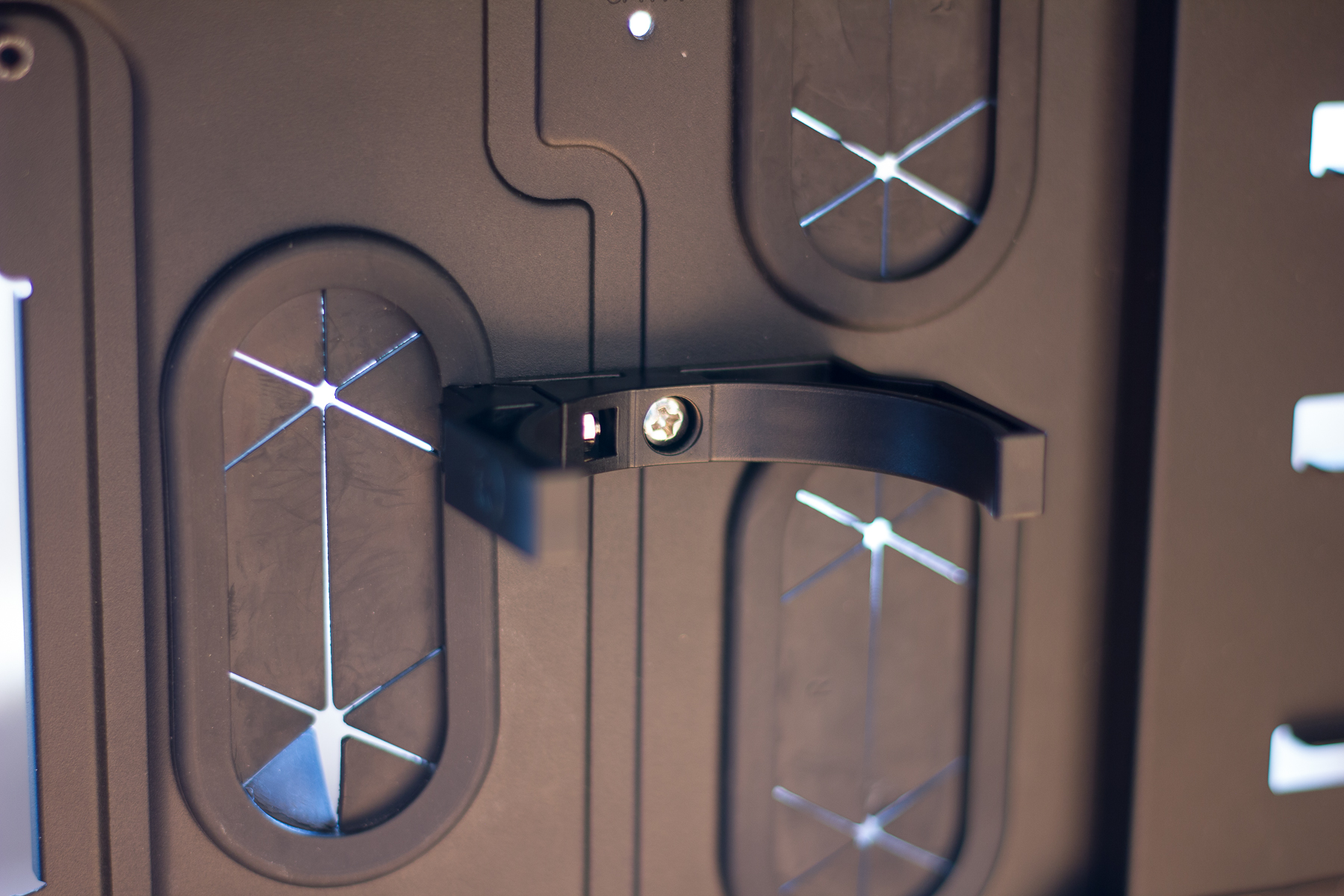

Jeg tenkte litt over natta og fant ut nøyaktig hvor jeg ville ha reservoiret og pumpa. Den mest logiske plasseringen for pumpa var rett under reservoiret, og for å gjøre tubingen mellom dem så ryddig og pen som mulig ville jeg ha dem helt på linje, så sånn ble da det. Reservoiret blir hengende der jeg tenkte det skulle, bare litt lenger ned. Måtte fram med drillen igjen og lage noen nye hull; ett til reservoiret og ett til pumpa. Jeg måtte også trimme bort litt av de gummipakningene som kom i veien for festene.

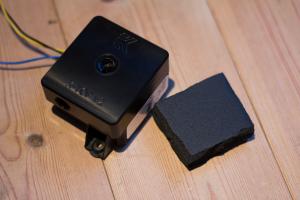

Skulle ha en bit armaflex mellom pumpa og kabinettveggen for å motvirke vibrasjoner. Kuttingen ble ikke perfekt, men den vil ikke vise uansett, så det skulle gå fint.

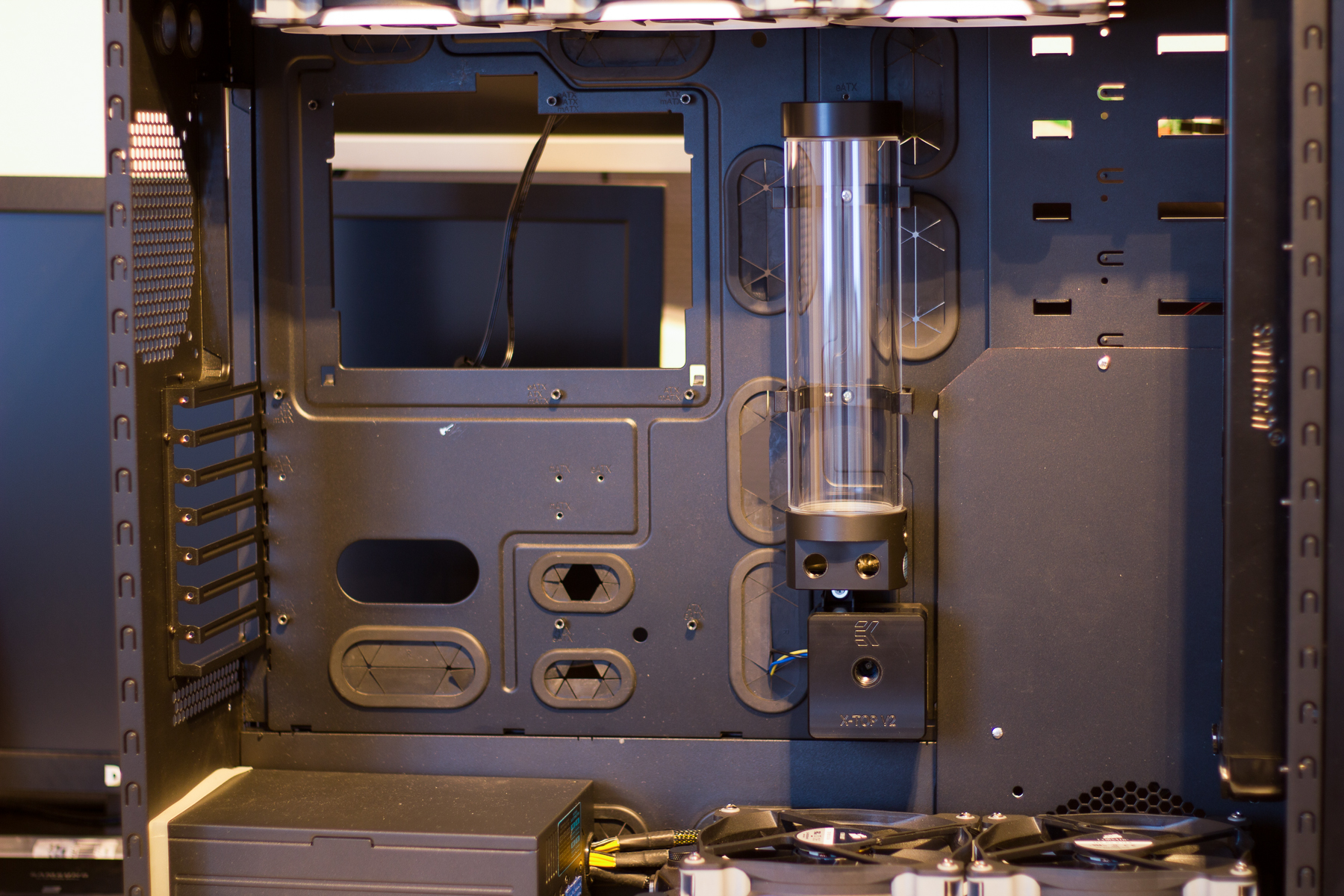

Og sånn ble den monteringen seende ut!





Og endelig var det på tide å dra fram den faktiske hardwaren!

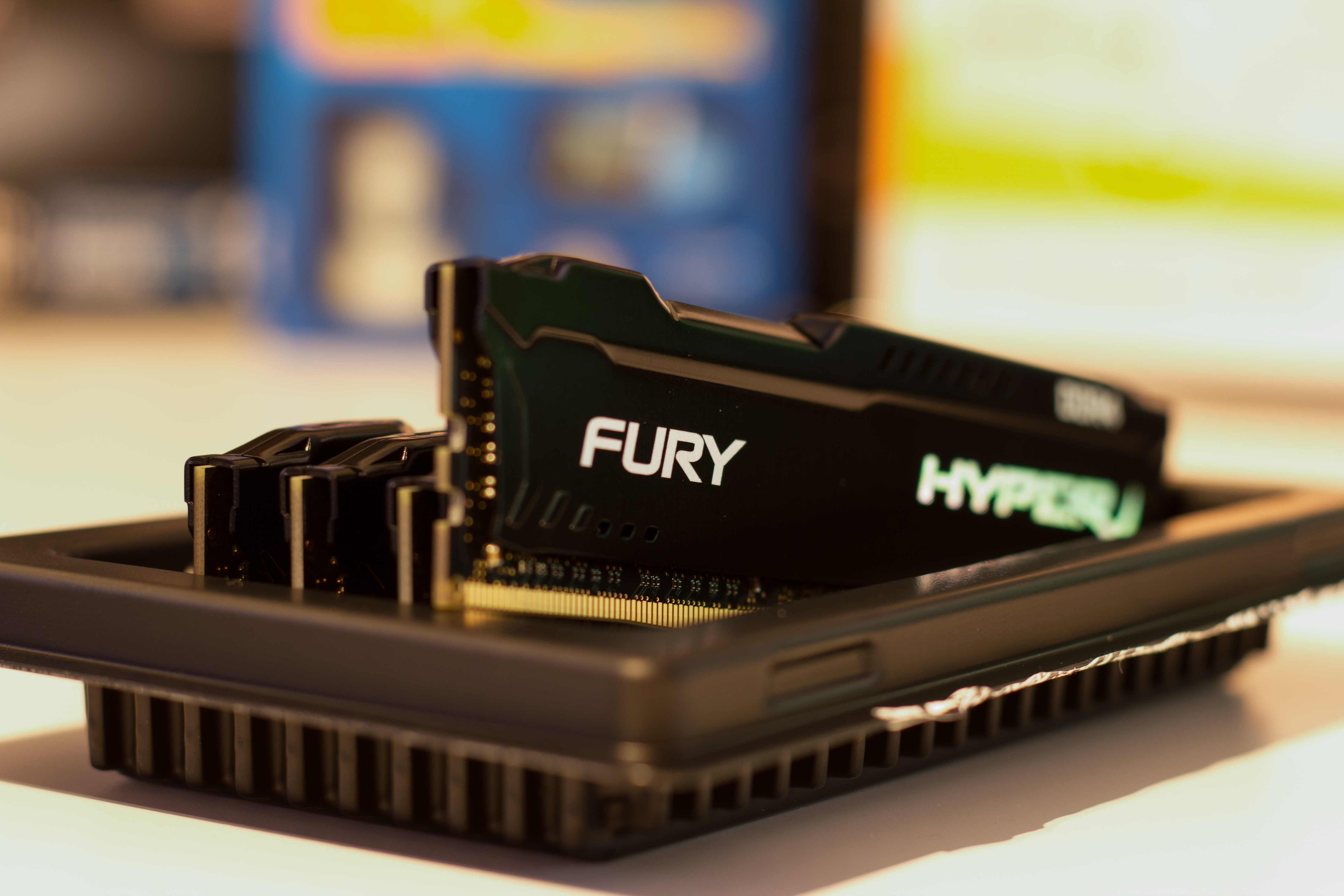

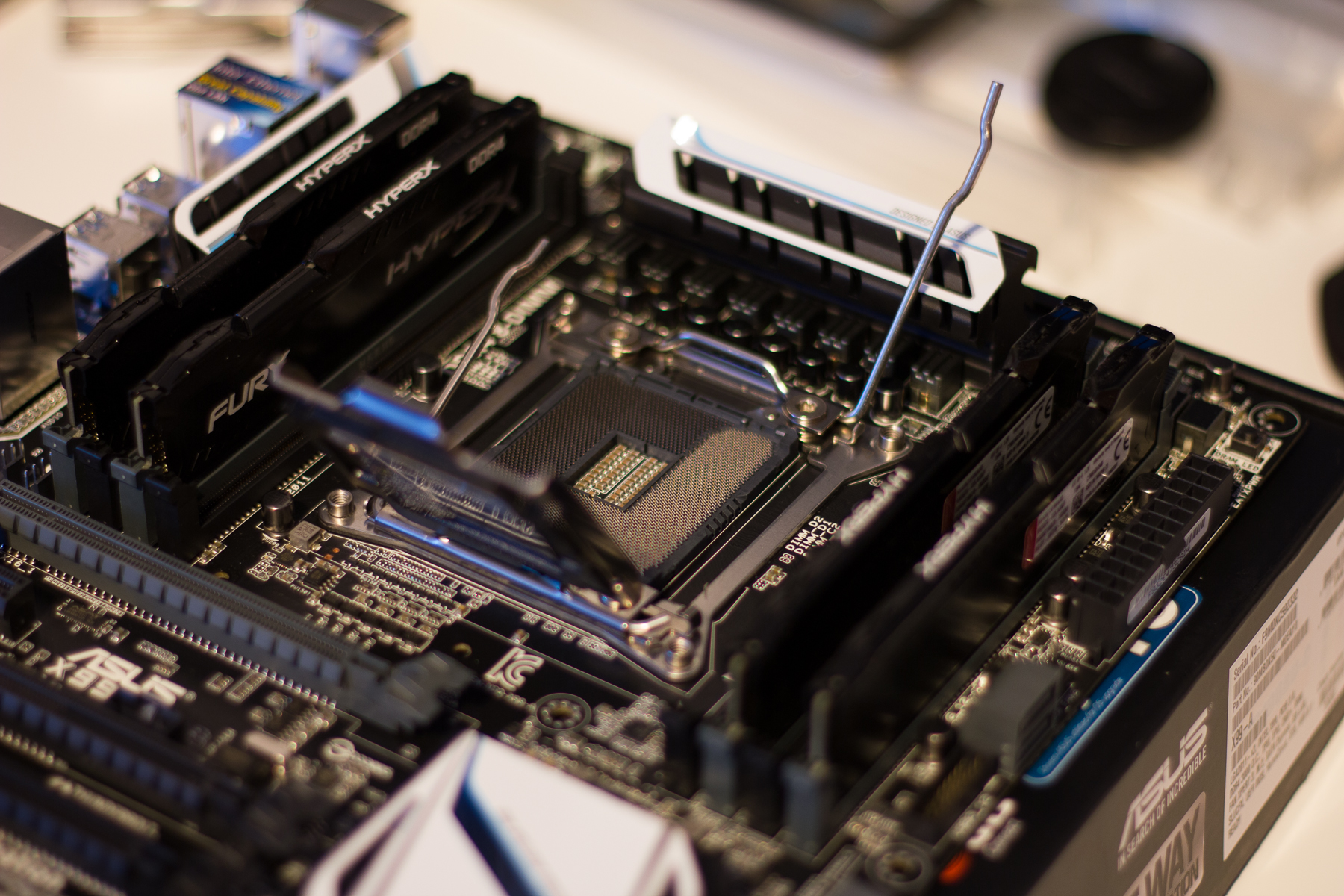

32GB DDR4 fra HyperX blir en fin oppgradering fra de 6 jeg hadde fra før.

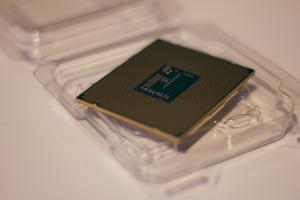

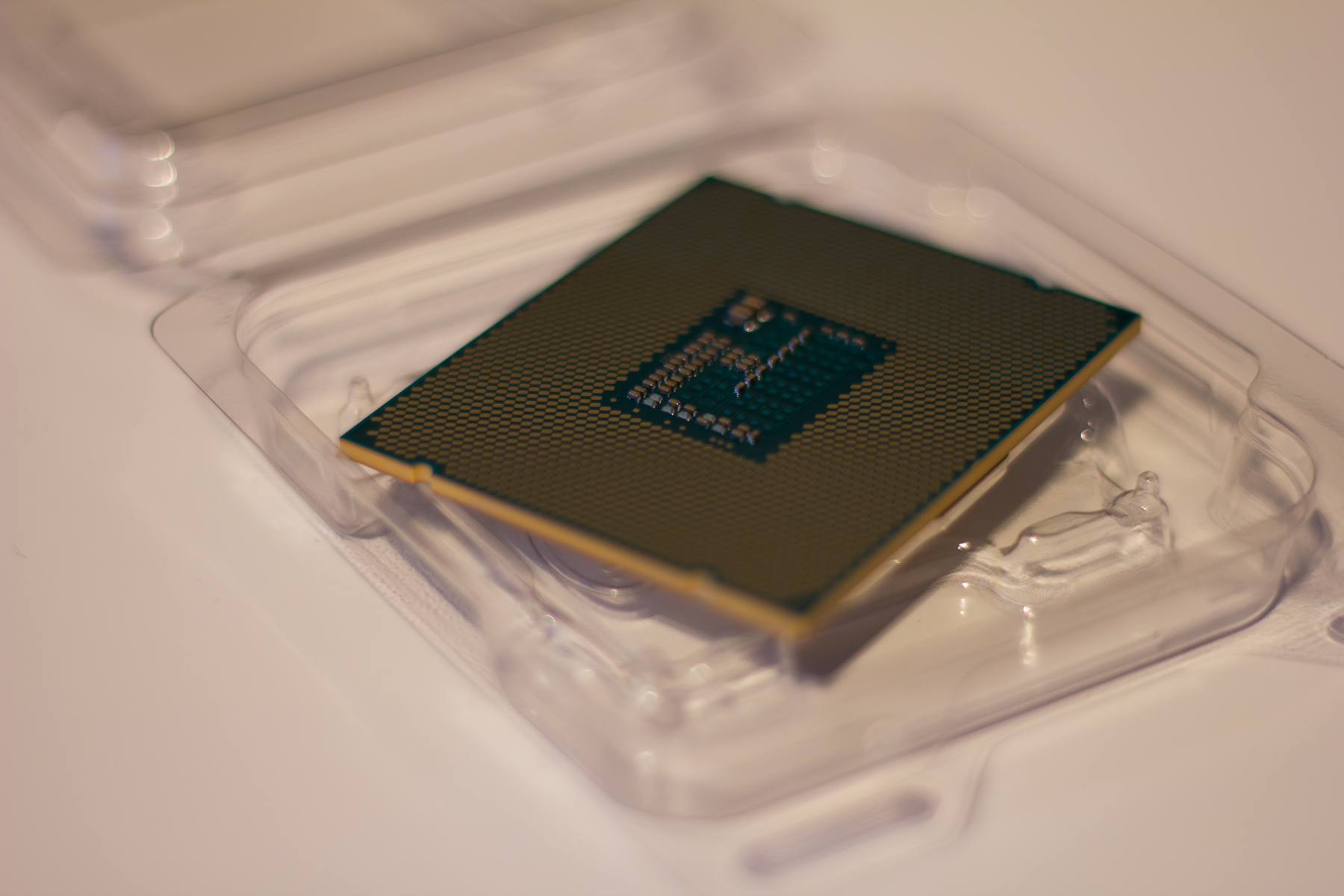

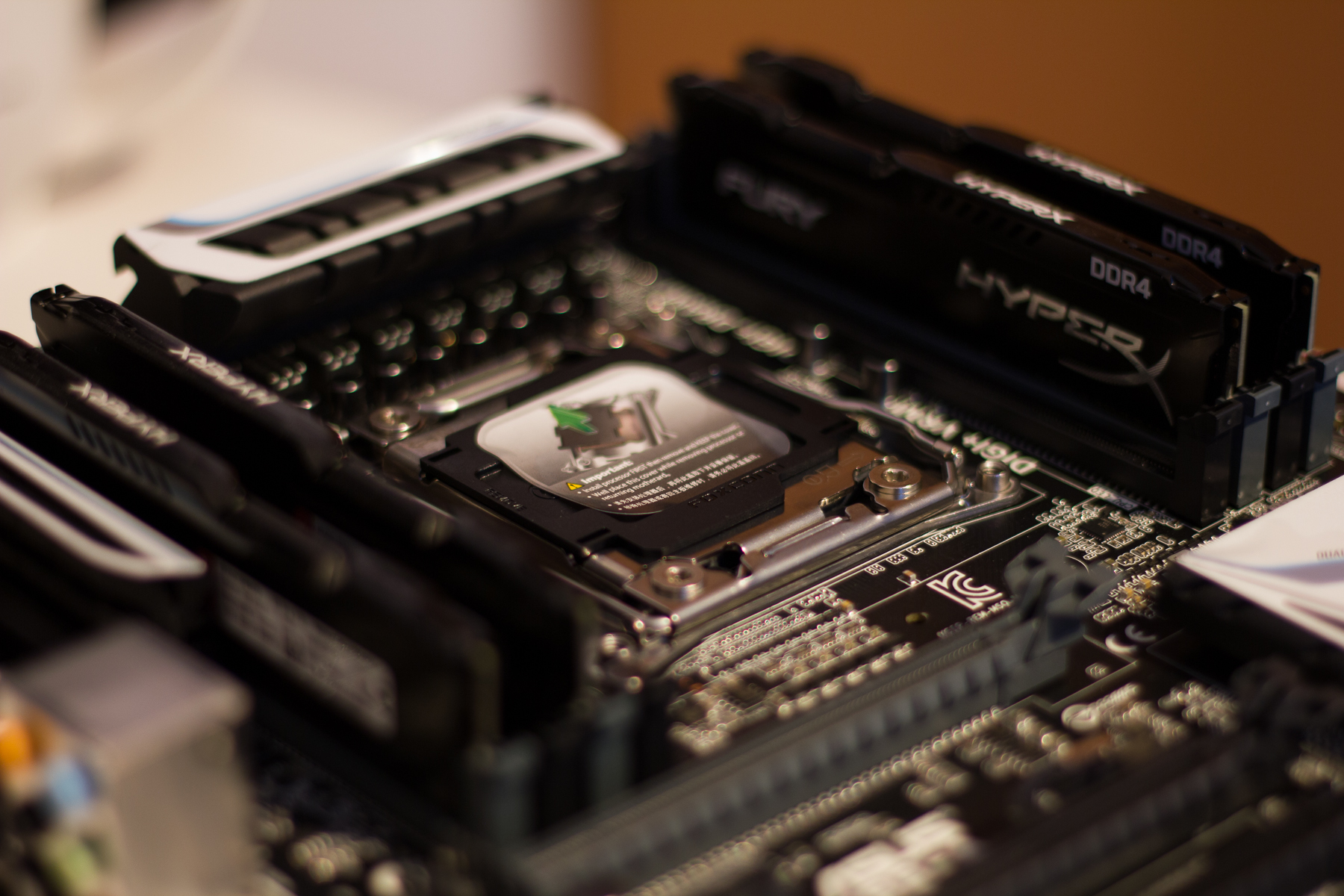

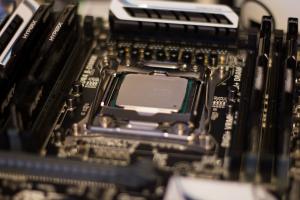

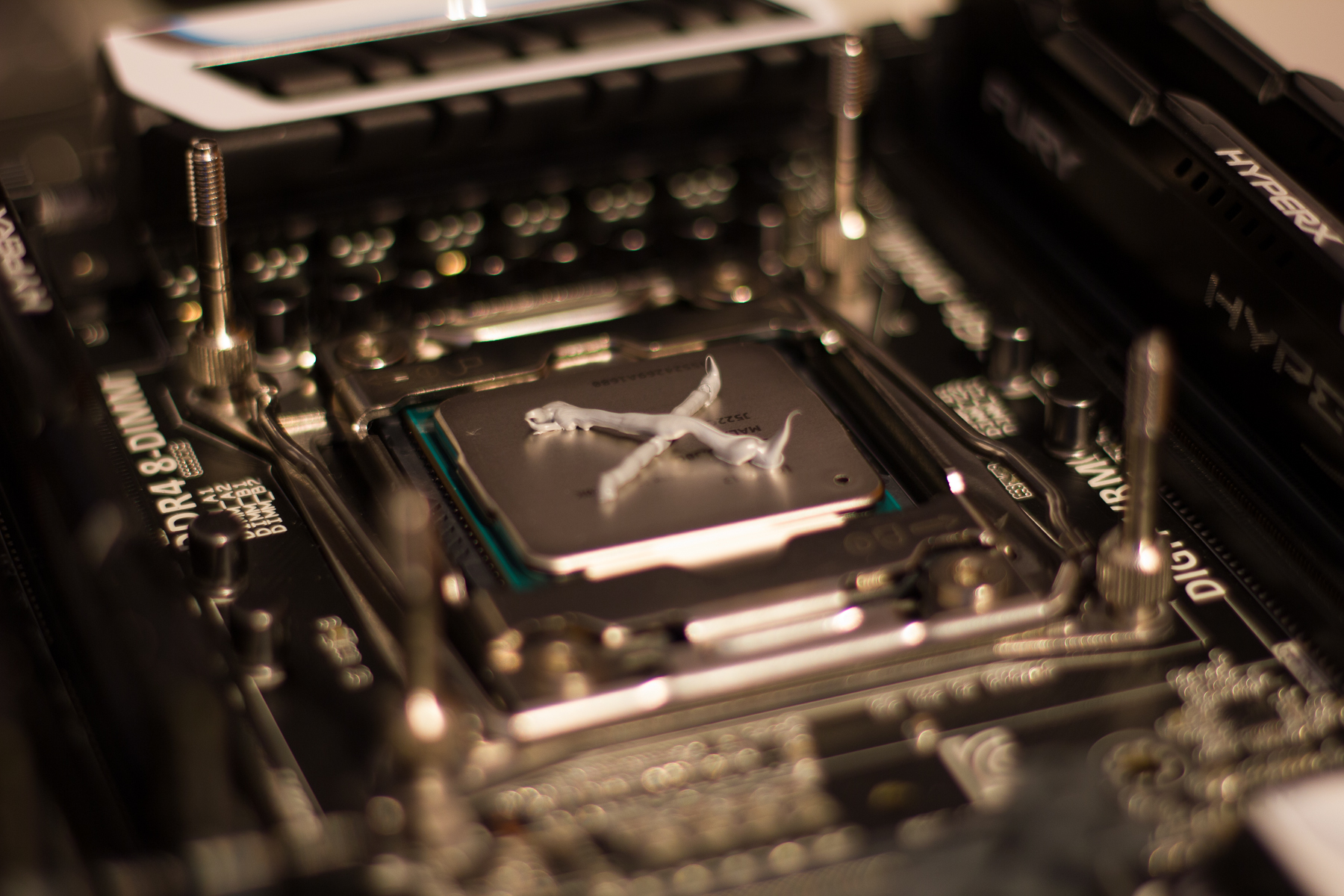

Og her er det lille monsteret 5820K som skal få knuse tall for meg den kommende tiden

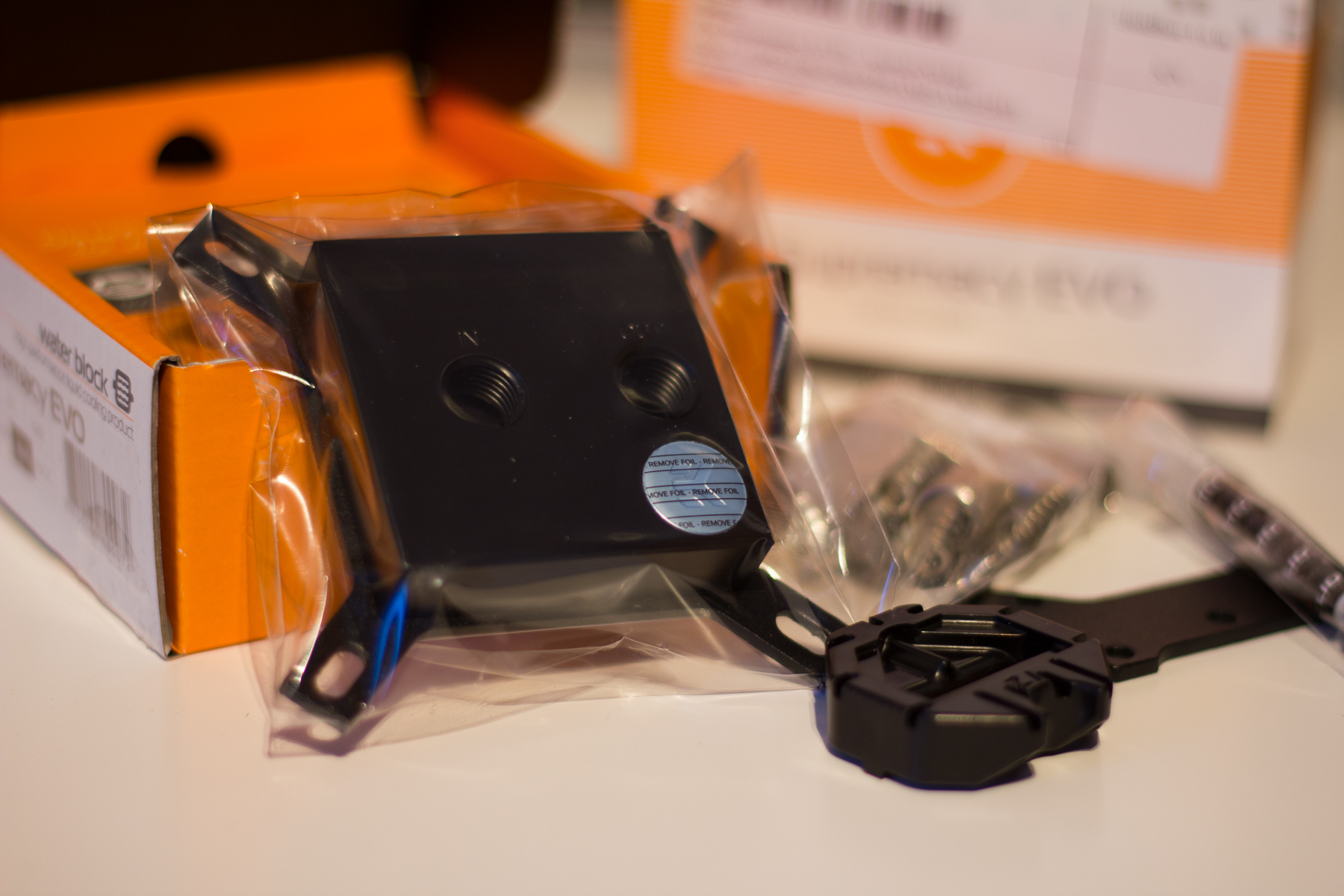

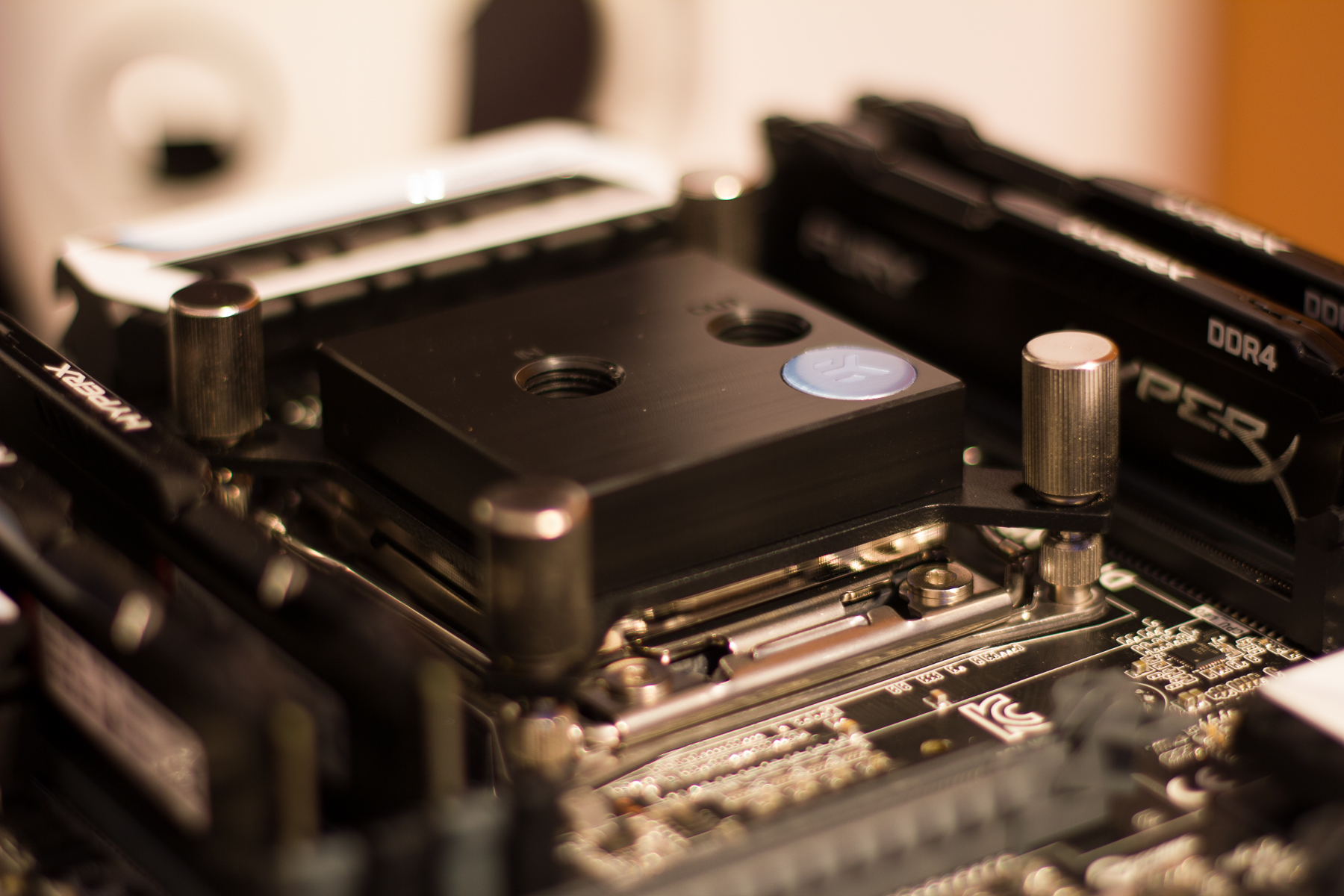

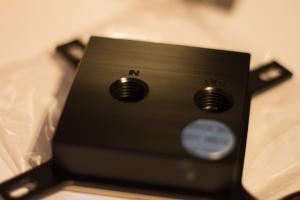

Jeg har valgt å gå for EKs Supremacy EVO-blokk i Nikkel og Acetal for å matche fargene i builden best mulig. FOR en pen blokk!







Etter å ha byttet jet-plate og inlet til J3 og I2 (som skal være det optimale for LGA 2011-3 var det på med pasta før monteringen av blokken. Jeg sverger til det gode gamle krysset.

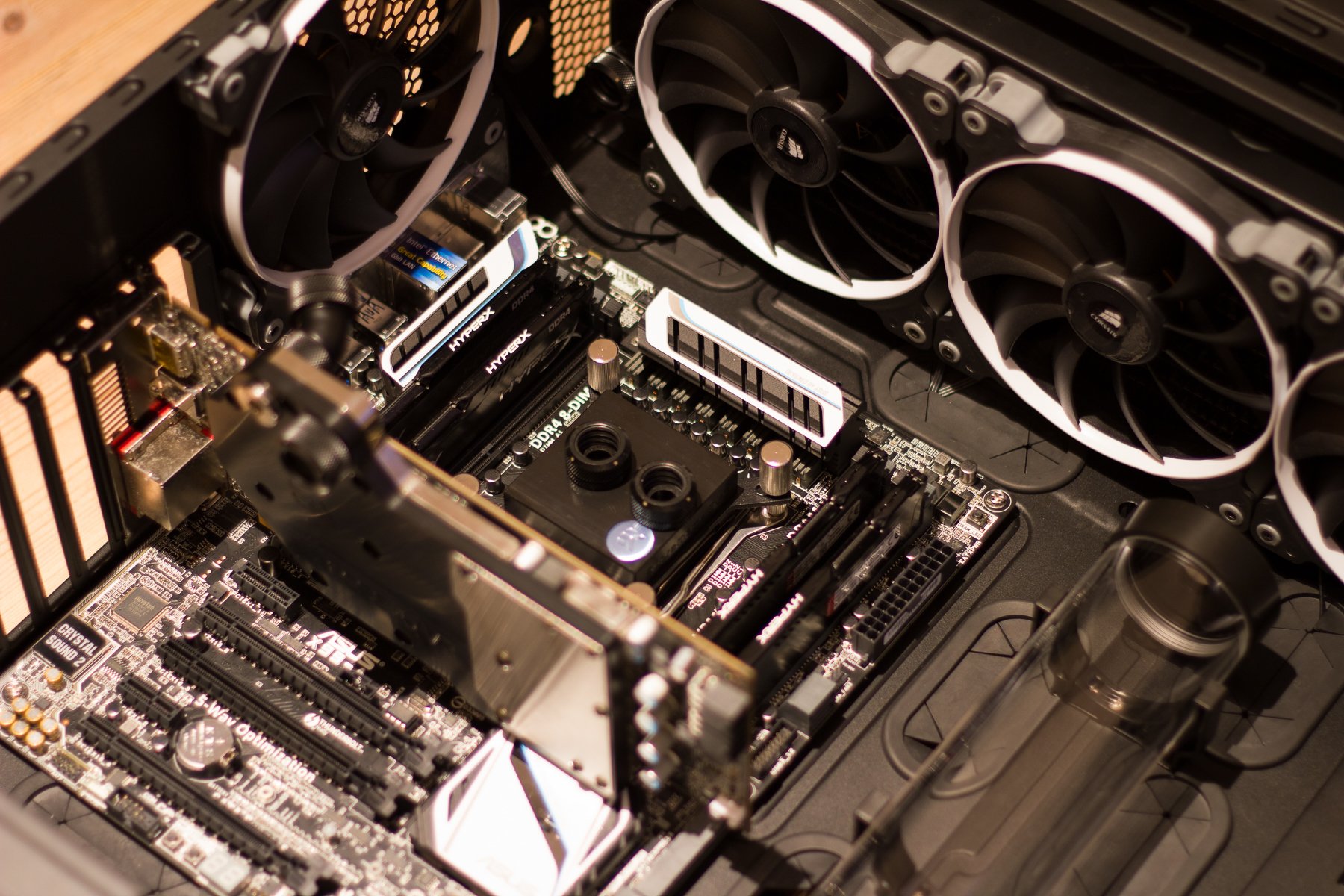

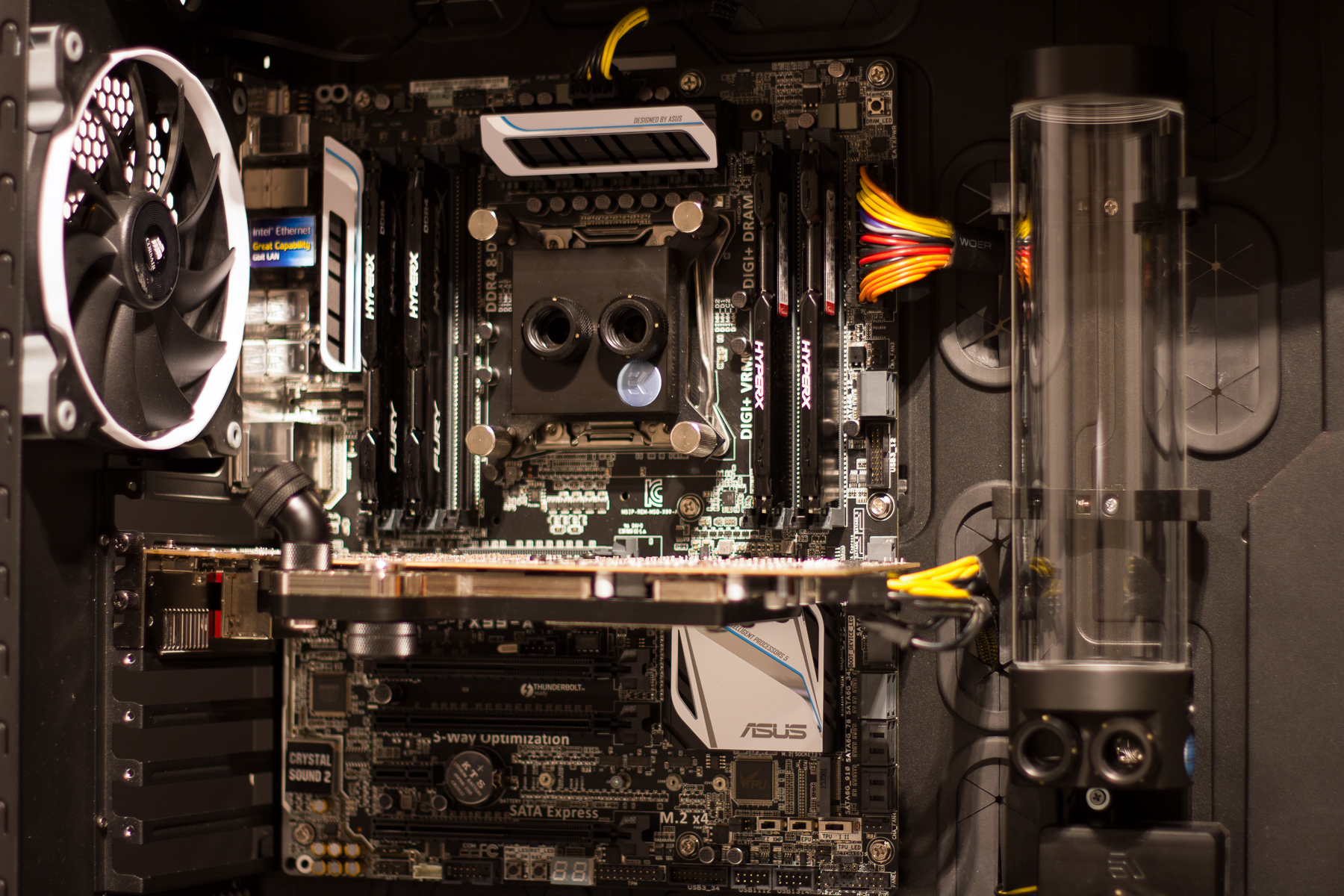

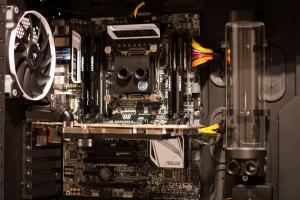

Videre fulgte installasjon av skjermkort og strømkablene til hovedkortet, CPU og skjermkort, samt en kabinettvifte og fittings for akrylrørene. Sett bort fra de grufulle fargene på 24-, 8- og de to 6-pins kablene tror jeg dette kommer til å bli riktig fint! (De skal jeg altså gjøre noe med senere)







Hittil har installasjonen vært ganske standard, ting jeg har gjort mange ganger før, men det neste som skal skje nå er bøying av akrylrør, noe jeg ikke har prøvd før, så å få alt til å passe på en noenlunde logisk måte blir spennde å se om jeg får til!



Kommentartråden til prosjektet finner du her.

[Breidablik]

Oppdatering #12

- Montering pt. 2 / bøying -





Og så var man i gang med akrylrørbøying - spennende!



Jeg har gjort en god del research om dette før jeg begynte, men det var likevel ikke akkurat sånn som jeg trodde det ville bli. Jeg hadde bestilt 5 halvmetere med akryl, noe jeg ikke tenkte kom til å være nok, men i hvert fall holde til en del, men der tok jeg ganske feil. Etter dagens arbeid har jeg brukt opp alle 5, bortsett fra noen smådeler som jeg sannsynligvis kan bruke noen steder, men jeg har bare gjort ferdig to av delene med alt dette. MYE går bort på prøving og feiling og på endestykker som blir for små til å kunne brukes. Det må altså enda en bestilling til før jeg har nok akryl. Jeg kjøpte også kun én 45- og én 90-gradersvinkel i første omgang, vel vitende om at jeg kom til å måtte ha flere av disse, så de må bestilles også.

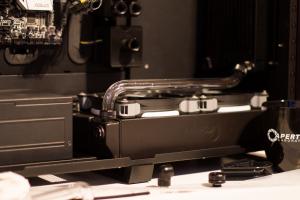

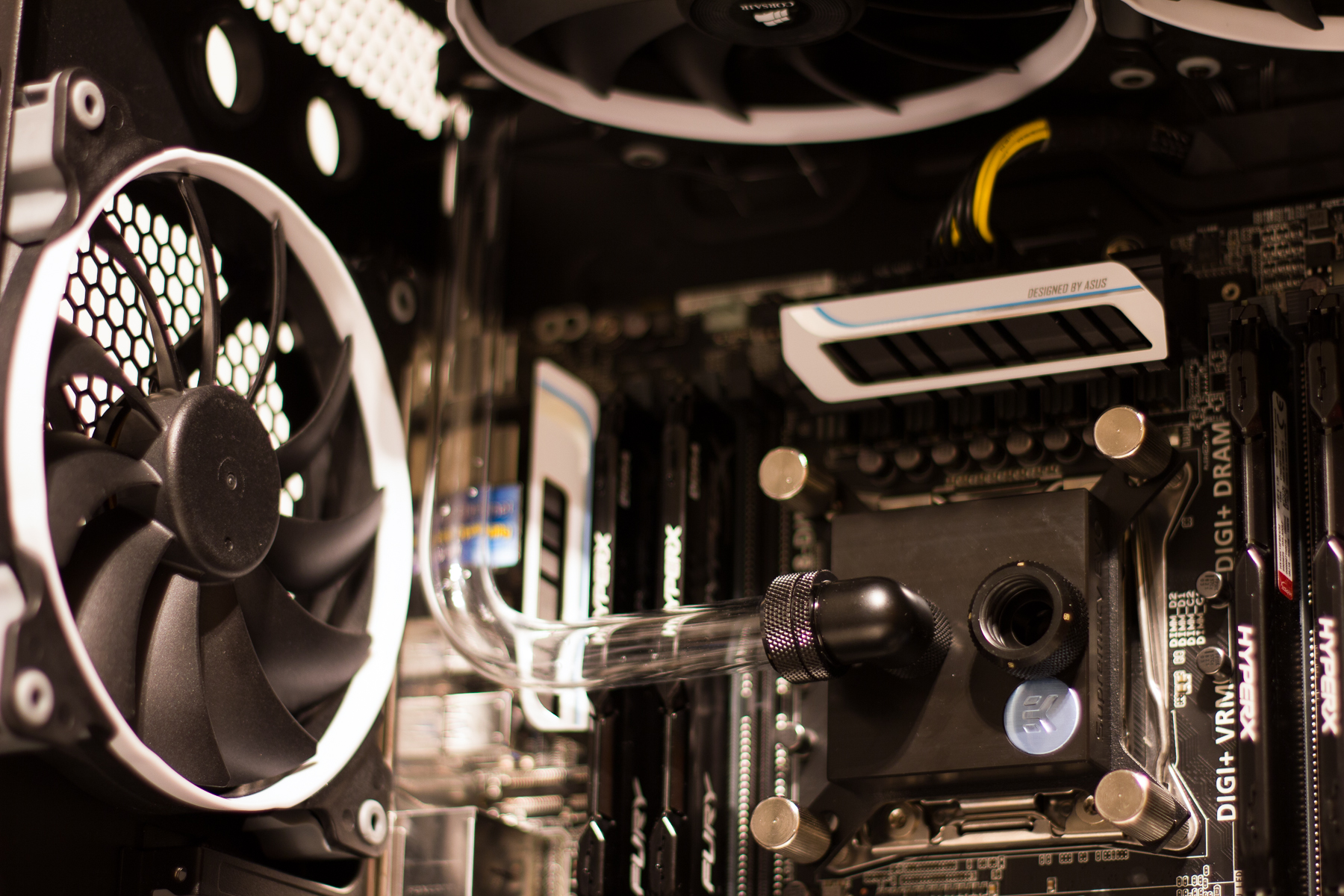

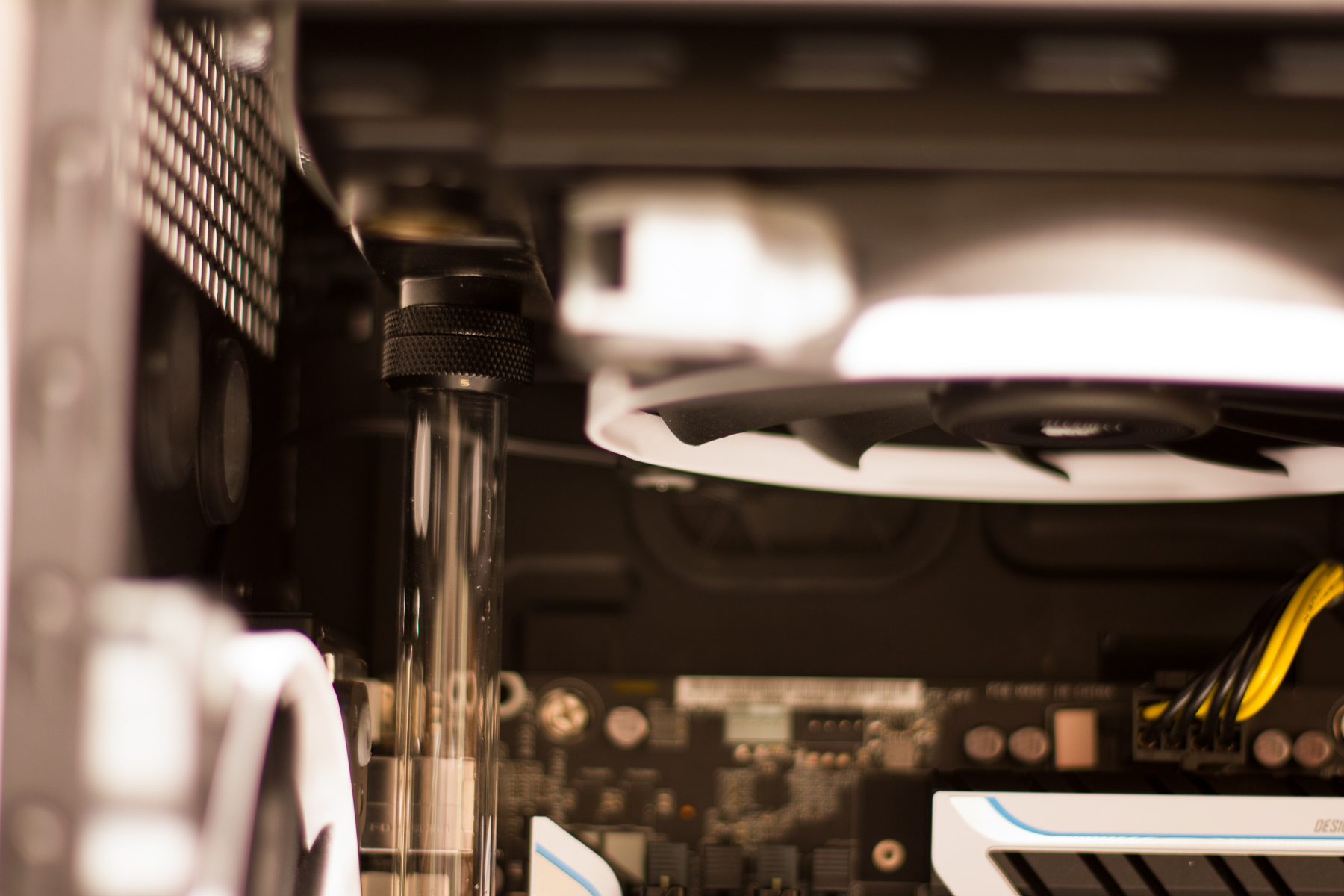

Her er da resultatene av dagens arbeid.

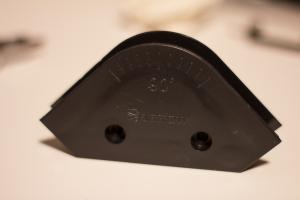

Jeg kjøpte noen sånne bøyemaler som jeg tenkte ville være gode å ha for de retteste vinklene, men etter å ha prøvd både det og frihåndsbøying likte jeg mye bedre å gjøre det selv. Jeg kunne få mye skarpere bøyer når jeg ikke brukte malene, og de ble finere og jevnere også.





Nå reiser jeg hjem til Vestlandet for julen, så dette blir siste prosjektoppdatering før til jeg kommer tilbake. Det er kanskje greit med en liten pause nå ...



Kommentartråden til prosjektet finner du her.

Endret 19. desember 2015 av Breidablik

[Breidablik]

Oppdatering #13

- Bøying pt. 2 -

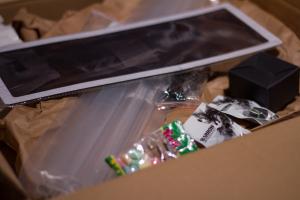

Da var jule- og nyttårsfeiring vel overstått og ting går litt tilbake til det normale, så nå er det på tide med en oppdatering. Jeg bestilte de siste vannkjølingsdelene jeg trengte i jula; de siste 45- og 90-graders vinklene jeg skulle ha, drainport, flere akrylrør samt støvfilter til fronten.

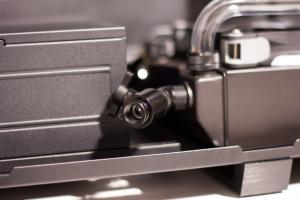

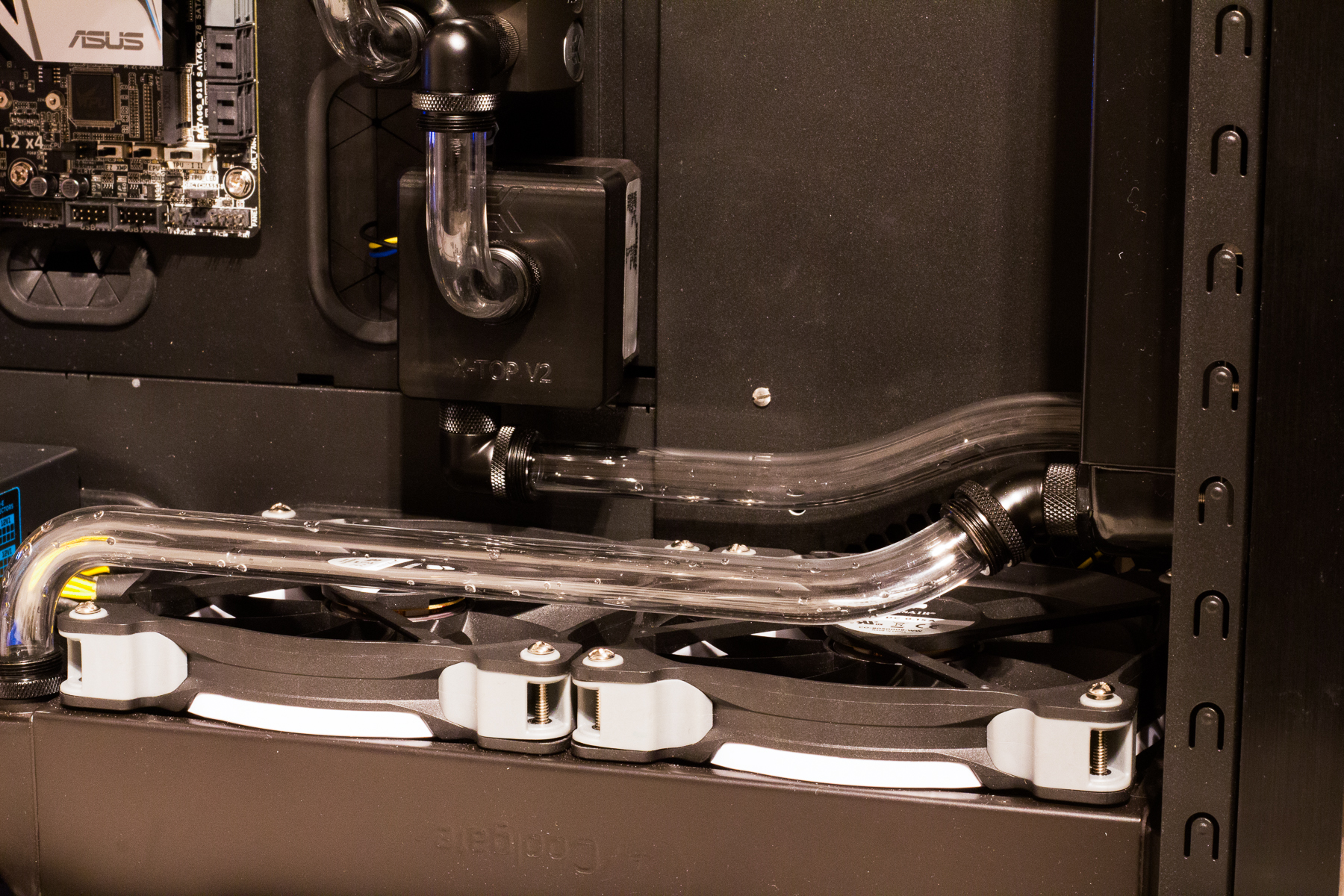

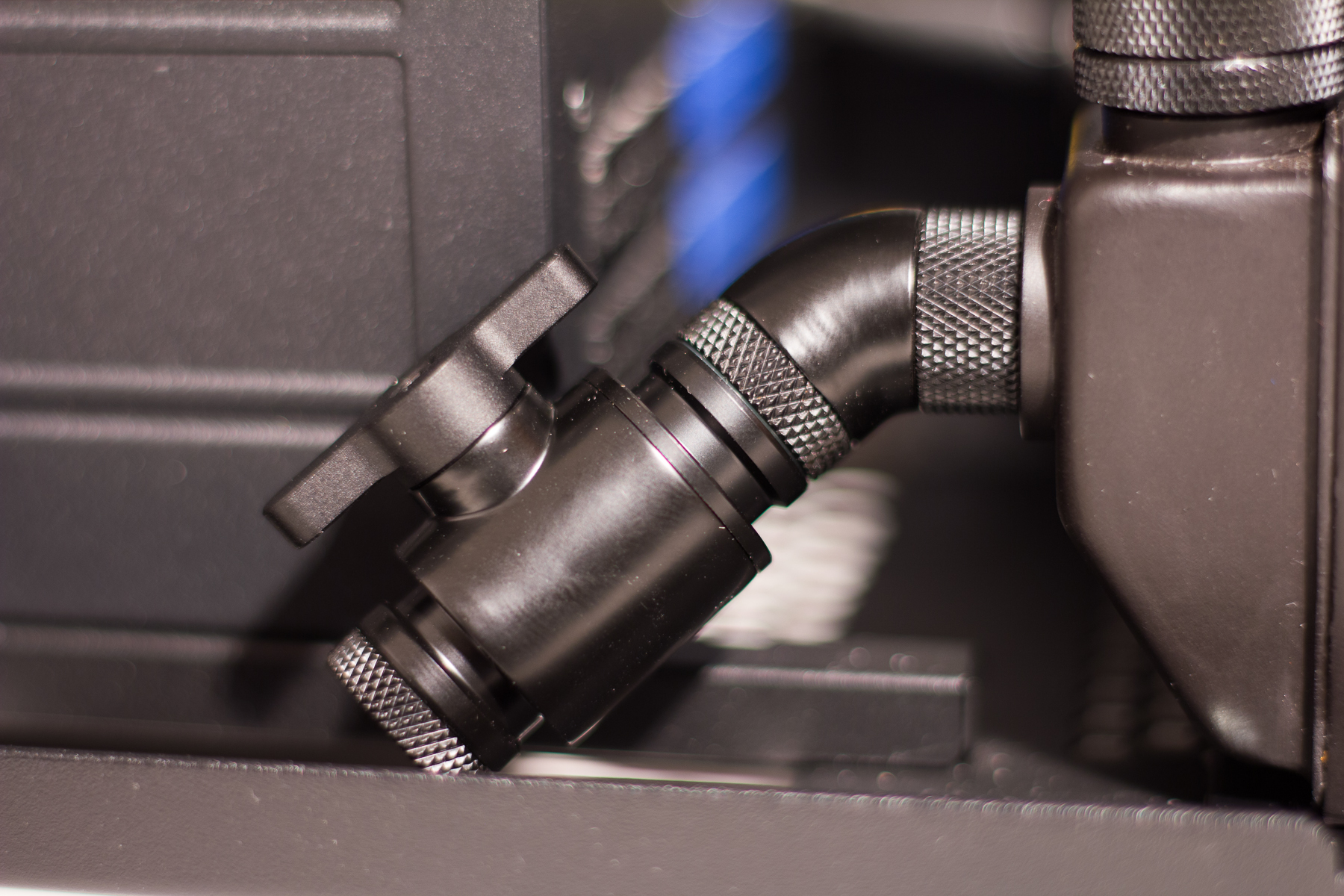

Drainporten ville jeg ha i bunnen av kabinettet, slik at tyngdekraften kan gjøre det meste av jobben ved tømming av loopen. Siden 280-raden i bunnen har flere åpninger som ikke brukes bestemte jeg meg for å plassere den der, på en så diskret og pen måte som mulig. Når jeg skal tømme loopen kan jeg bare skru av endepluggen, koble til en fitting med en slange og åpne krana. Reservoiret har en plugg som kan åpnes på toppen for å slippe inn luft, og da burde vannet renne av seg selv.







Siden dette er en logg hvor jeg går gjennom akrylrørbøying tenkte jeg det var greit å forklare litt hvordan det fungerer.

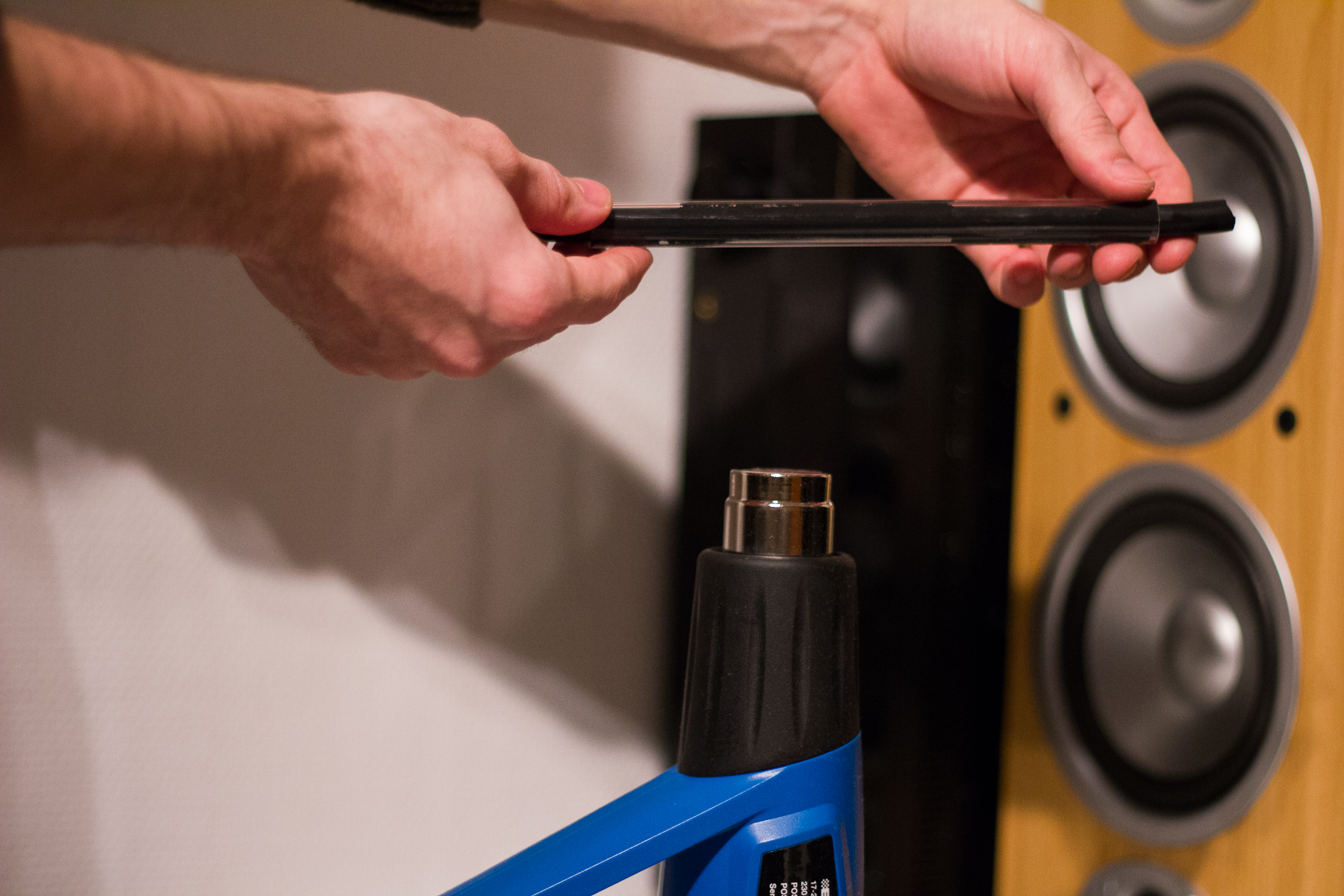

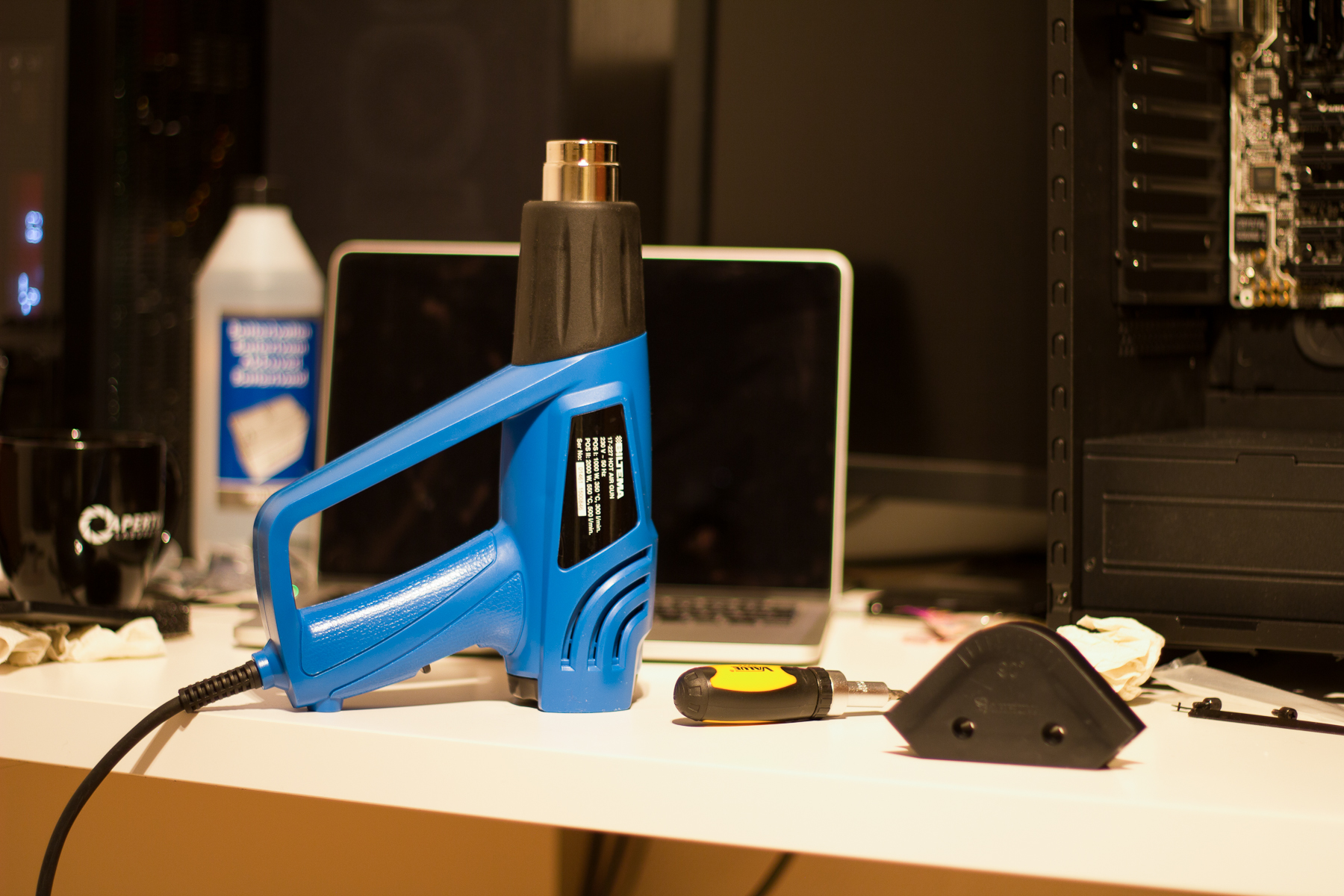

For å bøye rørene må man ha varme. Til dette bruker man en varmluftspistol - en billig en fra f.eks. Biltema fungerer helt topp. I tillegg til dette må man ha akrylrør (duh) og en gummislange som skal trees inn i røret før man bøyer det. Grunnen til dette er at røret ikke skal "knekke" når man bøyer det, men i stedet holde på formen og gi fine, jevne bøyer. Denne gummislangen skal passe bare akkurat - så akkurat at det er vanskelig å tre den inn i røret. For å gjøre dette lettere er det lurt å legge gummislangen i f.eks. en bolle med såpevann (vann og zalo). Man kan bruke matolje også, men såpevann er lettere å vaske ut i etterkant.

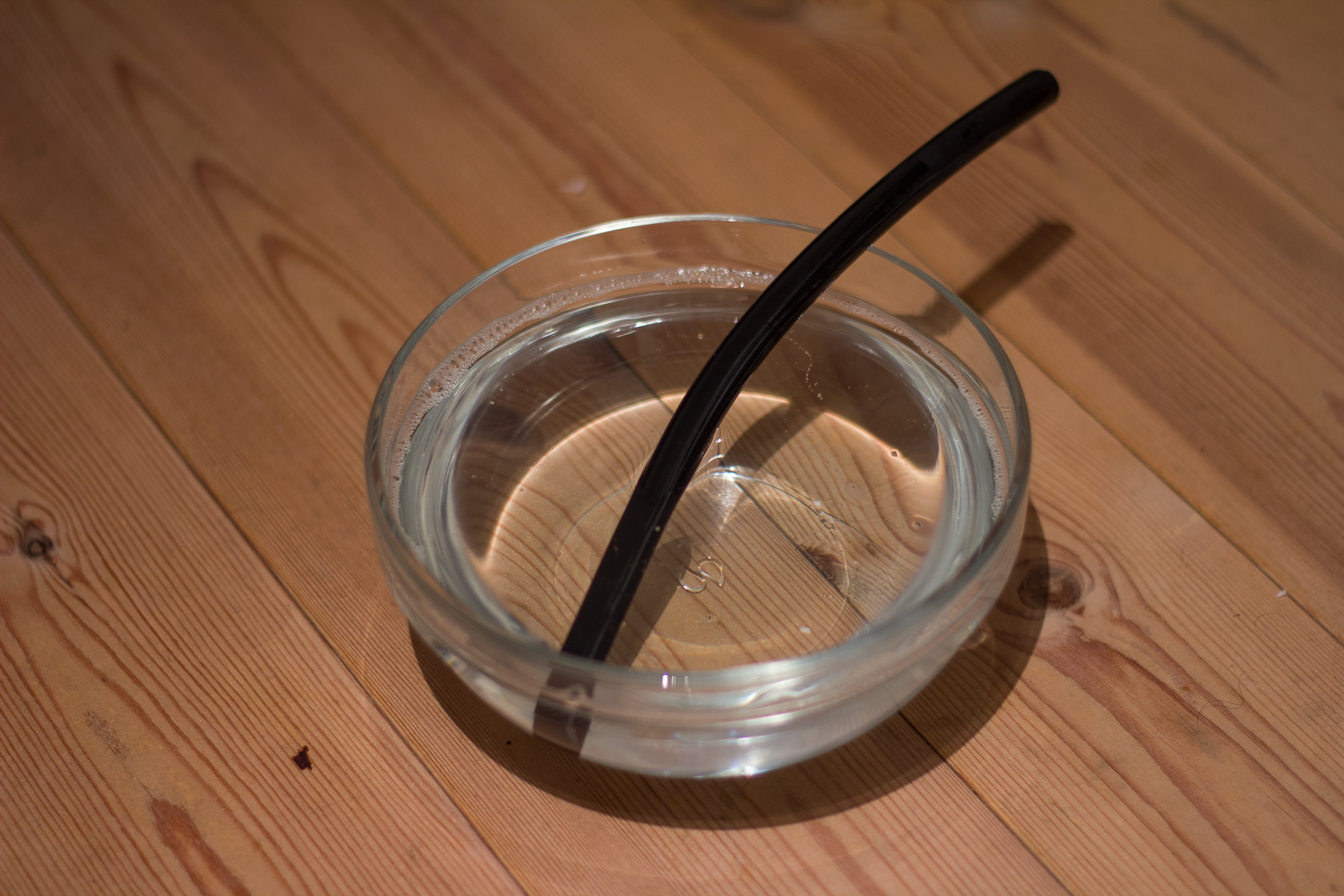

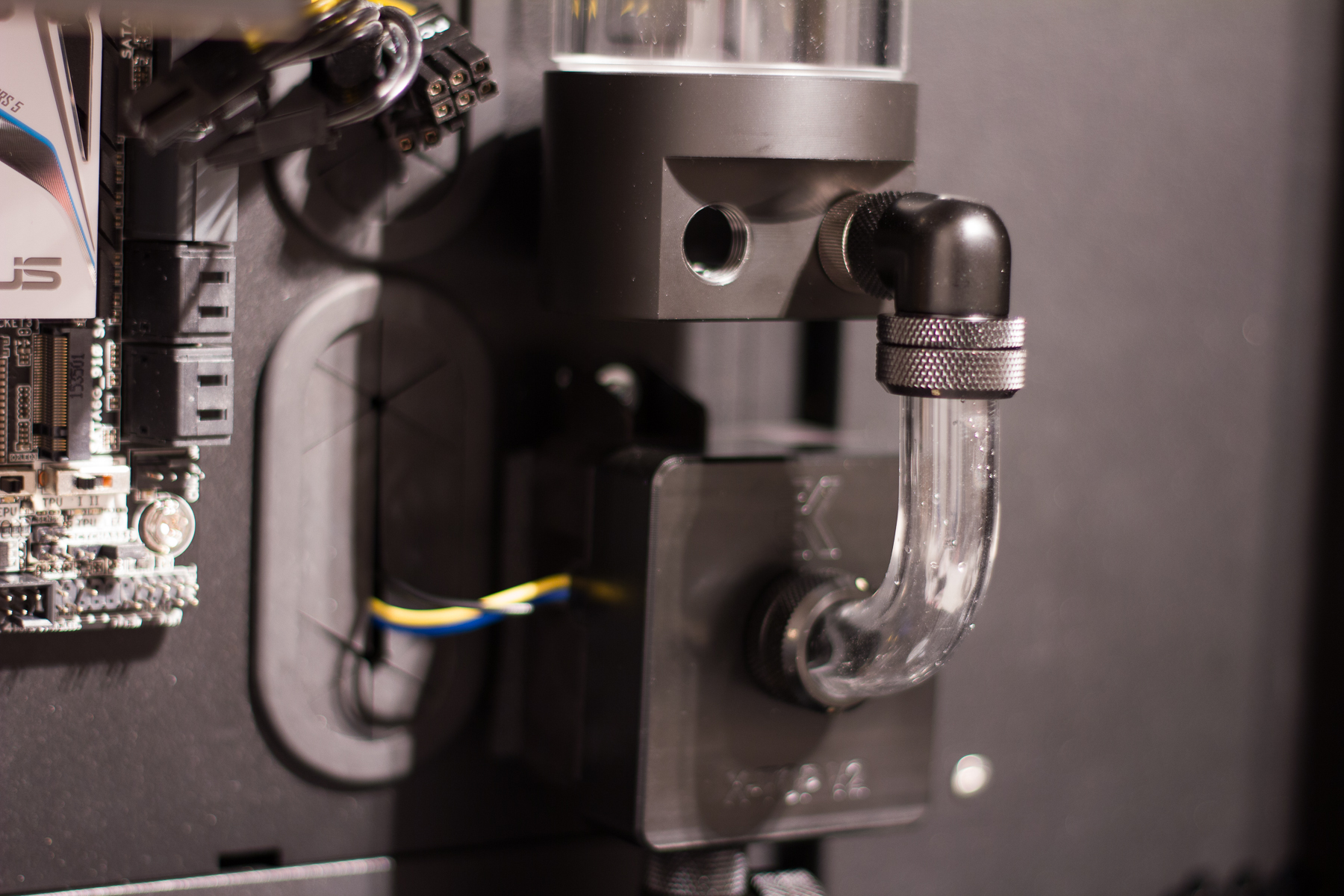

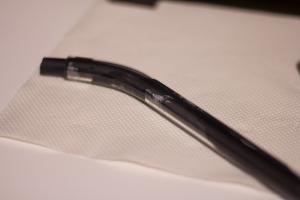

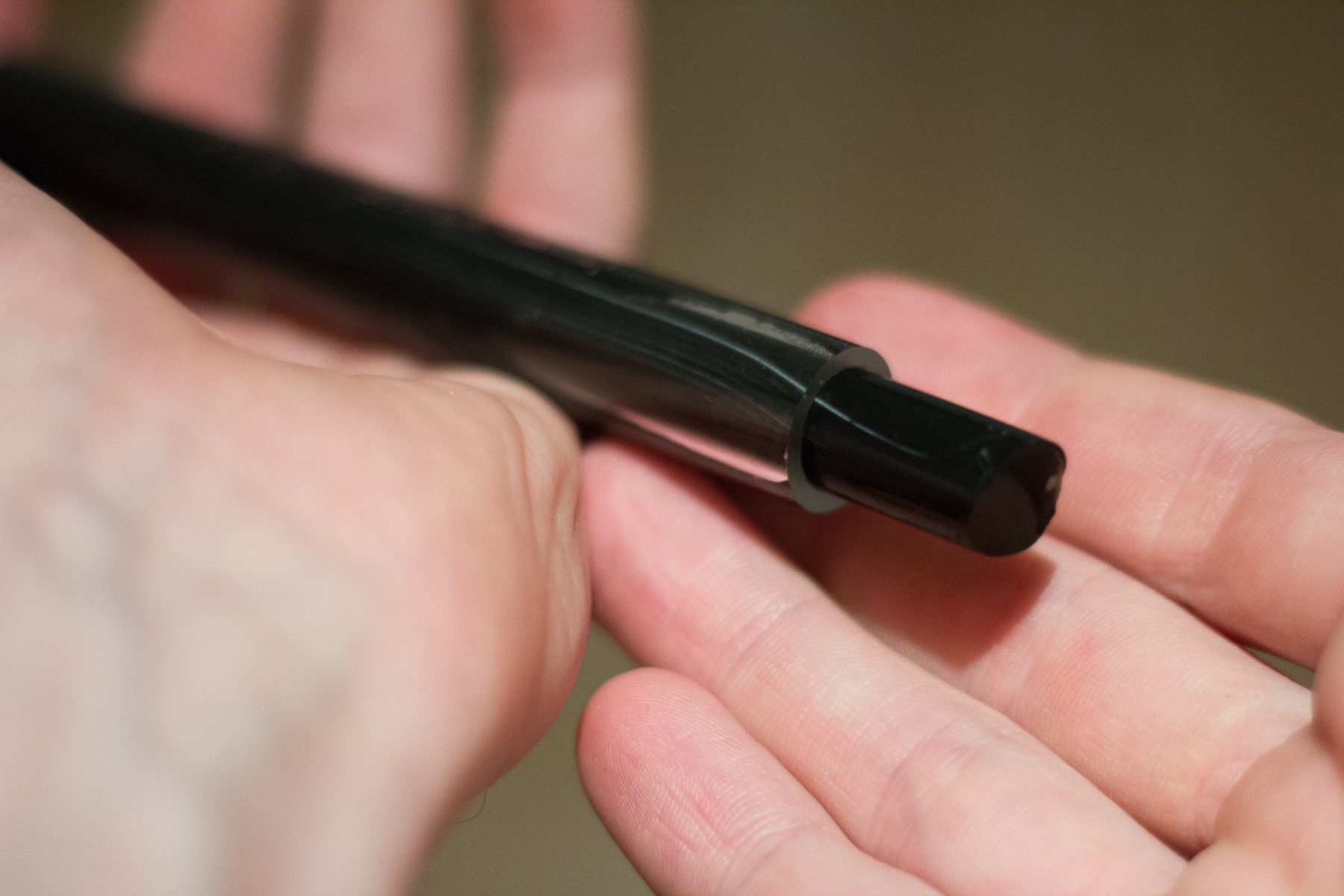

Når man har tredd slangen inn i røret kan man begynne å varme det opp over varmluftspistolen. Nøyaktig hvordan dette gjøres er nok litt opp til hver enkelt. Jeg fant etter noen forsøk ut at svak varme var det som fungerte best. Jeg holder røret mellom 5 og 10 cm over pistolmunningen og roterer det sakte i noen minutter til det begynner å bli mykt. Her er det veldig viktig å ikke forhaste seg og begynne å bøye med en gang, men heller gi seg litt tid og la røret bli skikkelig varmt først. Det skal ikke være tungt å bøye det - røret skal nesten bøye seg selv ved hjelp av tyngdekraften. Noen liker best å bøye røret litt og litt mens det varmes opp, men etter å ha prøvd forskjellige måter fant jeg ut at jeg fikk best resultat når jeg ventet til det var blitt skikkelig varmt og gjorde hele bøyingen på en gang. Jeg bruker jo akryl, så for PETG-rør kan det hende det er bedre på andre måter.



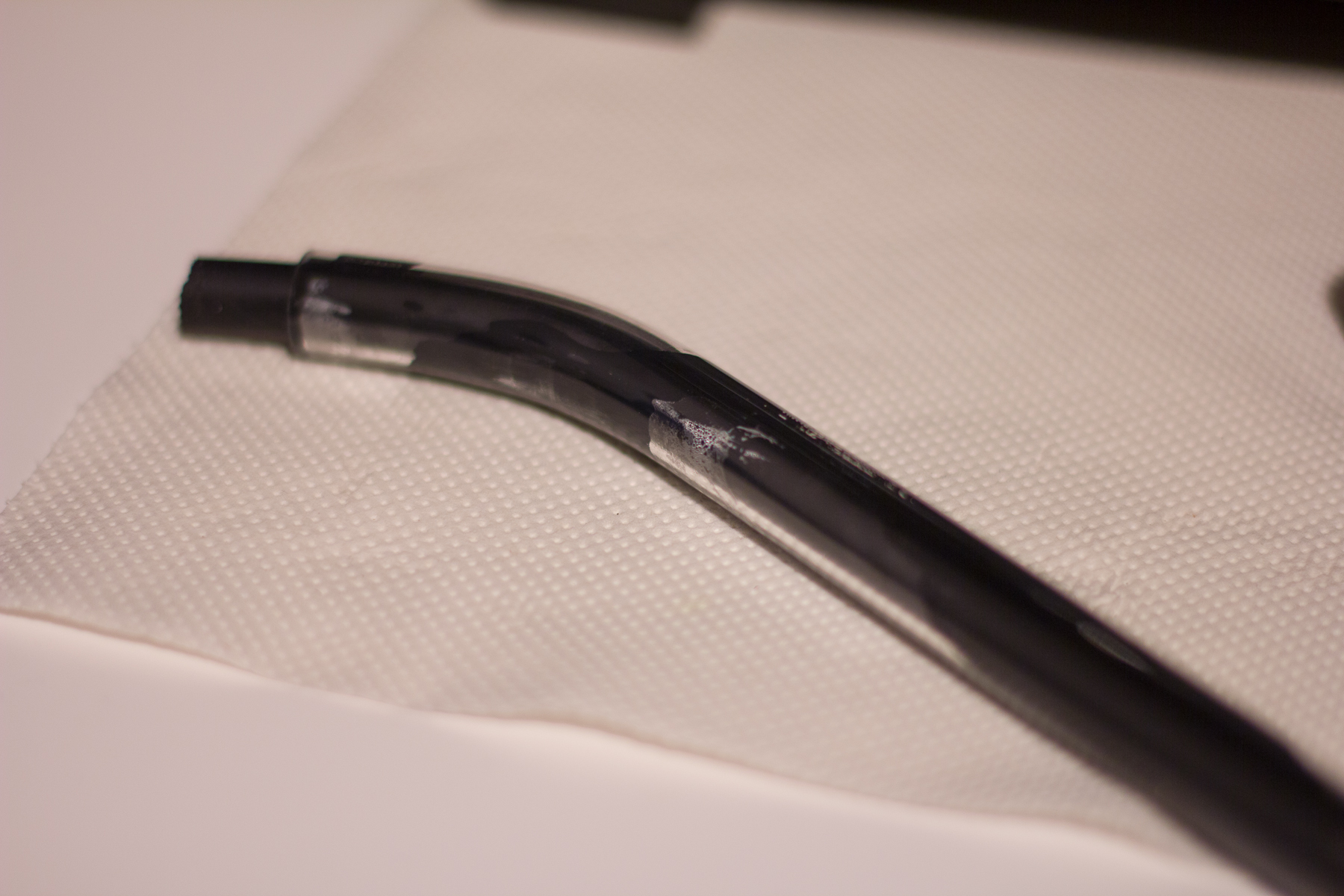

Når røret er bøyd til riktig fasong må man holde det på plass til det blir forholdsvis kaldt, gjerne i opp mot et minutt, før man kan ta ut gummislangen. Skyll røret under springen og voilá - røret er bøyd! Det er ikke lurt å prøve å kjøle ned røret ved å putte det i kaldt vann - dette kan gjøre at røret sprekker opp og får stygge merker. La luften ta seg av nedkjølingen, så blir resultatet best!

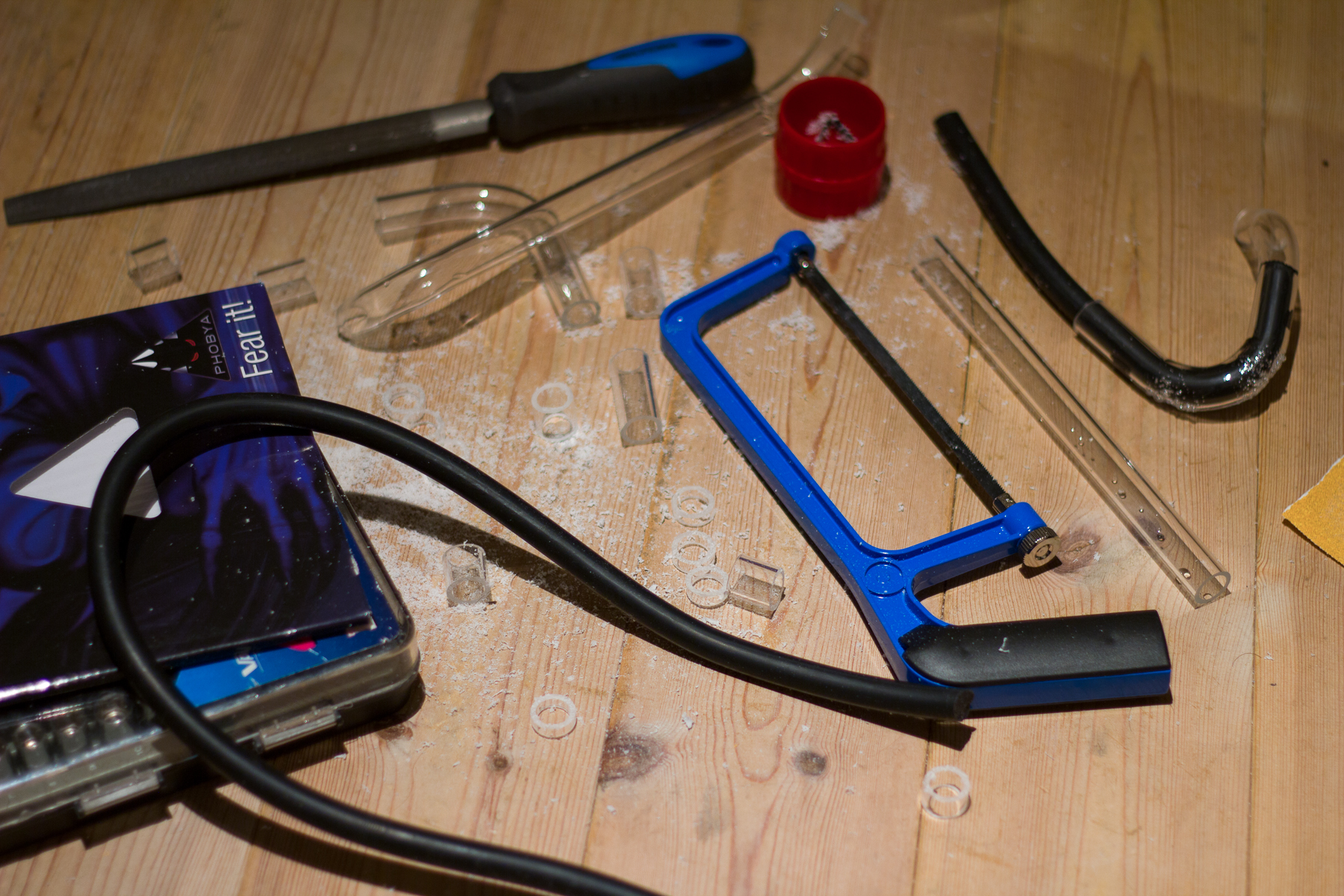

Lengden på røret må også tilpasses. Her er det lurt å finne seg noen gode verktøy så man har noen forskjellige måter å gjøre det på. Til kuttingen brukte jeg en baufil, og til gradering av rørendene brukte jeg en kombinasjon av et graderings-verktøy, dremel med sandpapir-endestykke og sandpapir for hånd. Dette er viktig da skarpe kanter kan skade O-ringene i adapteret du fester røret til, noe som gjerne fører til lekkasje.



Når rørene har riktig lengde og fasong kan de monteres mellom komponentene. Jeg fant ut at det var lurt å dyppe O-ringene (eller hele adapteret) i vann. Dette gjorde det lettere å få røret på plass, spesielt de stedene der det var trangt og vanskelig å vri og lirke røret på plass. Hvis man bruker kompressjonsadapter er det viktig å huske å tre kompressjonsringen og O-ringen inn på røret før det settes på plass. Det er også veldig fort gjort å ripe opp rørene med kompressjonsringene, så her må man være litt lur så man slipper å gjøre alt flere ganger.



Det var altså en kjapp gjennomgang av fremgangsmåten - så var det bare å gjøre det med alle delene.

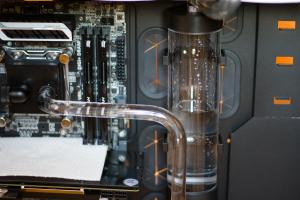

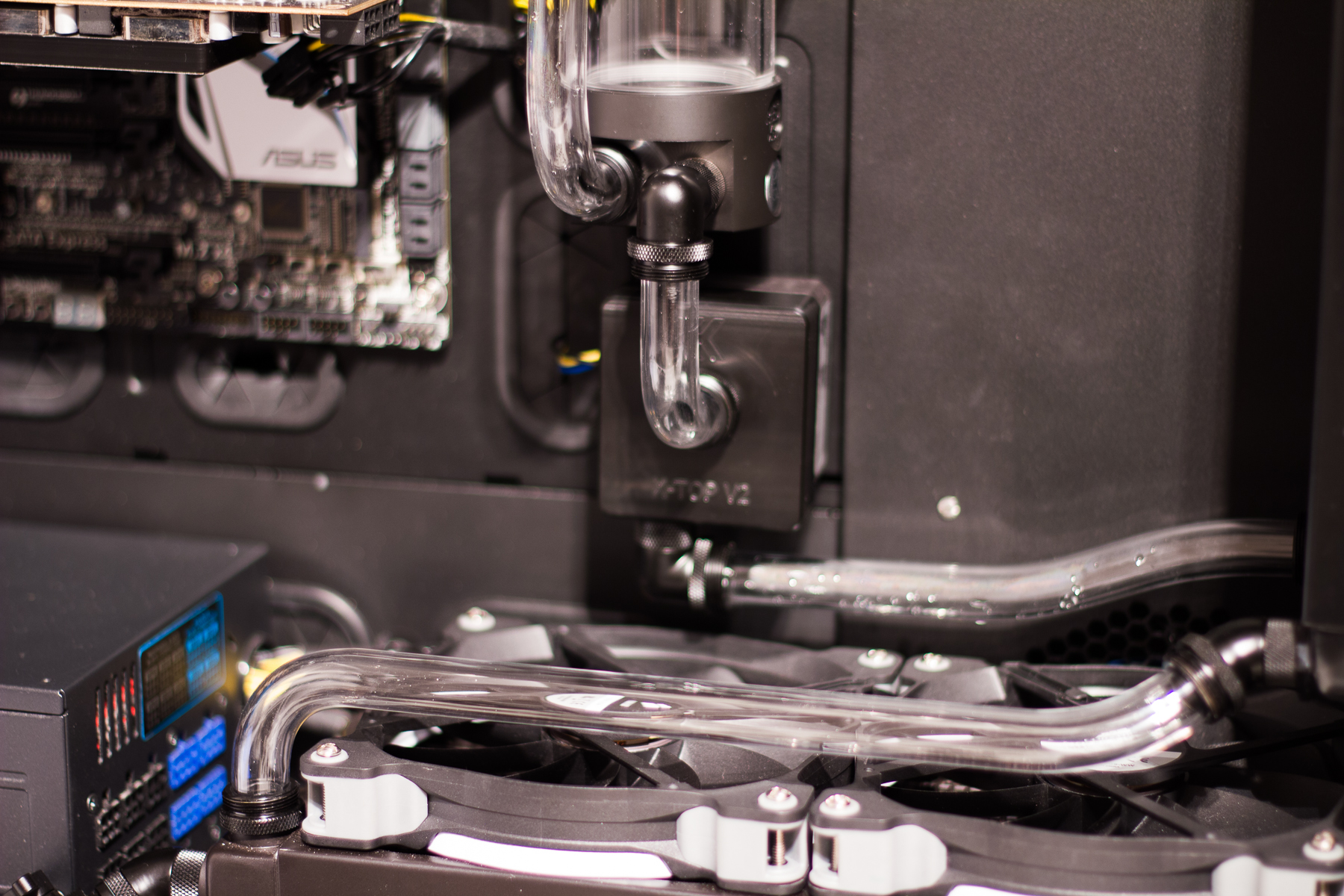

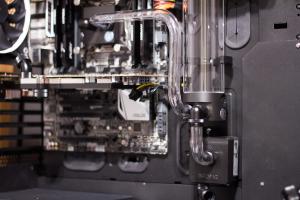

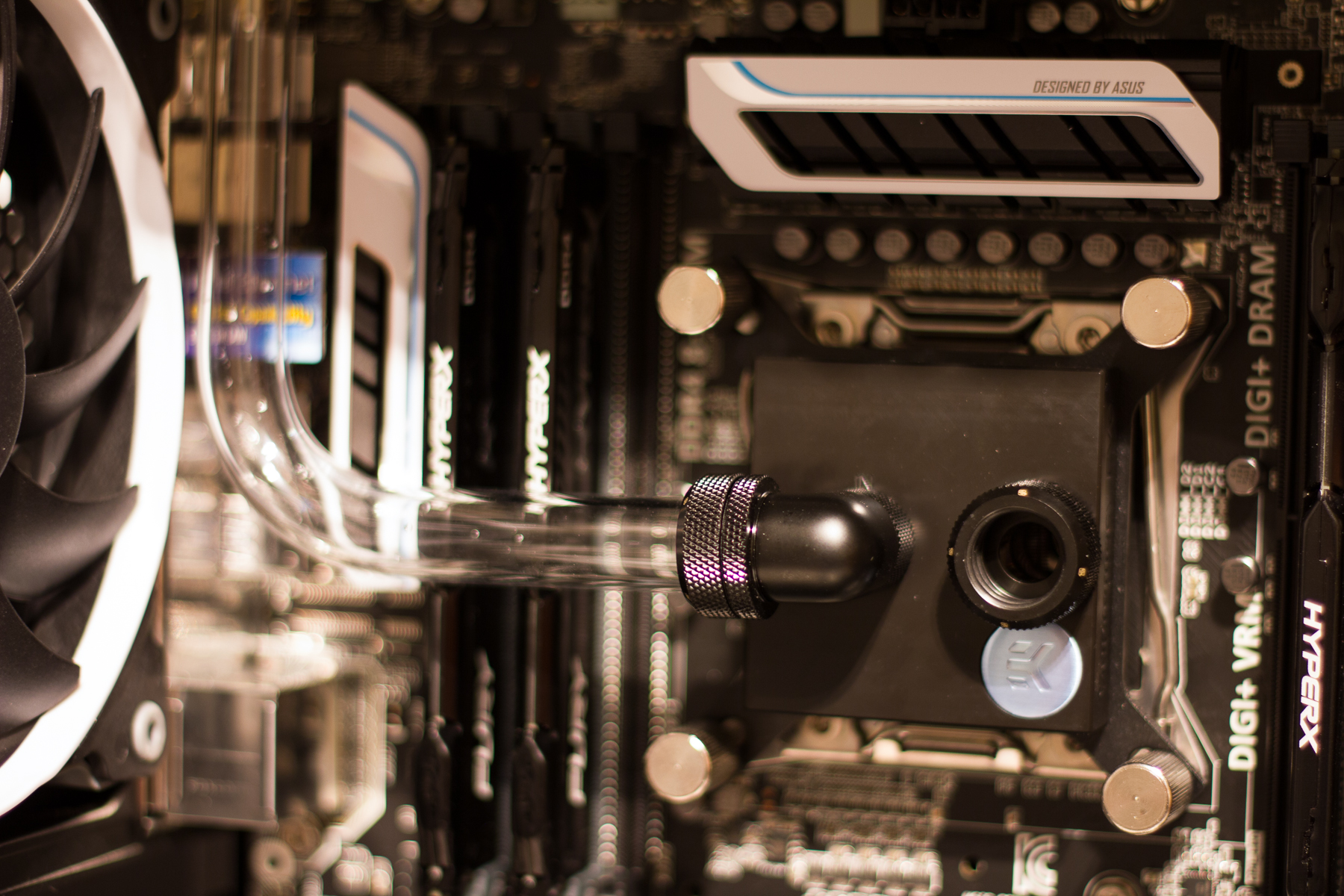

Jeg ble spesielt fornøyd med det lange røret fra CPU til reservoiret. Jeg ventet med dette til slutt fordi jeg gruet meg mest til denne delen, men jeg fikk det til på første forsøk!



Så langt har jeg bøyd og montert alle rørene som trengs, bortsett fra til skjermkortet. Grunnen til dette er at det ser ut til at jeg går til innkjøp av det nye kortet ganske snart, så da lar jeg være å bruke det gamle i det hele tatt, så slipper jeg å tømme loopen og gjøre ting på nytt.

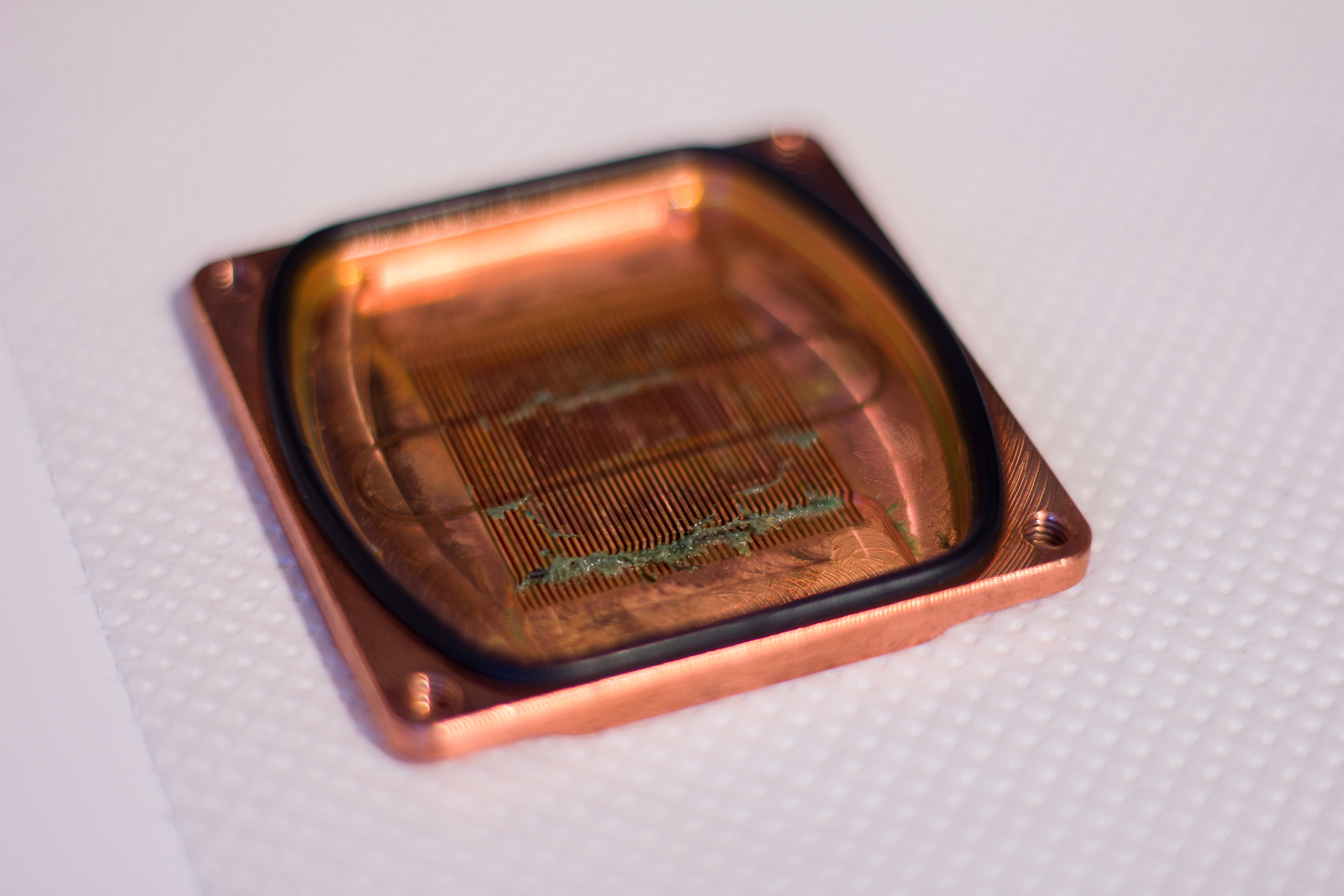

Jeg tok fra hverandre CPU-blokken fra den gamle loopen for å se hvordan den så ut inni. Det var noe fortetning der, men faktisk ikke så mye som jeg forventet ettersom den har stått som den gjorde i over 4 år helt uten tømming og rensing. Dette gikk lett bort med en enkel rens med isopropanol.





Kommentartråden til prosjektet finner du her.

[Breidablik]

Oppdatering #14

- OCD -

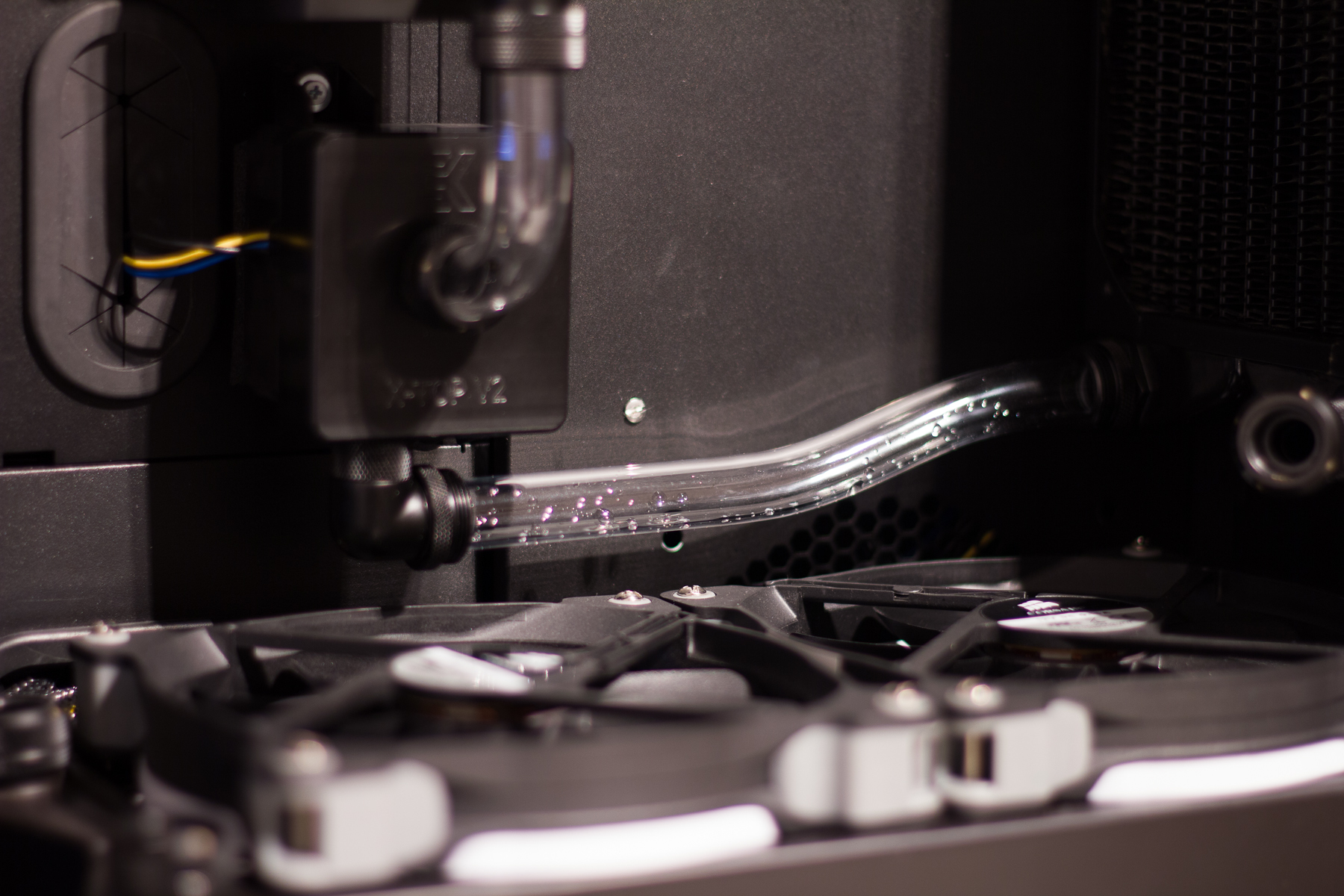

Bare en mini-oppdatering i dag. Et av rørene jeg bøyde i går (pumpe til front-rad) ble bittelitt skjevt i forhold til røret som går fra front-rad til bunn-rad. Jeg gjorde et nytt forsøk på dette røret i dag for å få det perfekt. Dette er den typen ting som sannsynligvis ingen andre enn jeg selv noen gang ville lagt merke til, spesielt siden det ikke viser med døren på plass, men jeg klarte ikke la det være sånn. Nå er begge rørene helt vannrette og har nøyaktig like stor avstand fra bunn-raden.





Kommentartråden til prosjektet finner du her.

[Breidablik]

Oppdatering #15

- Installasjon av GPU-vannblokk -





Tusen takk til Digital Impuls for sponsing med gode priser på skjermkort, blokk og bakplate!

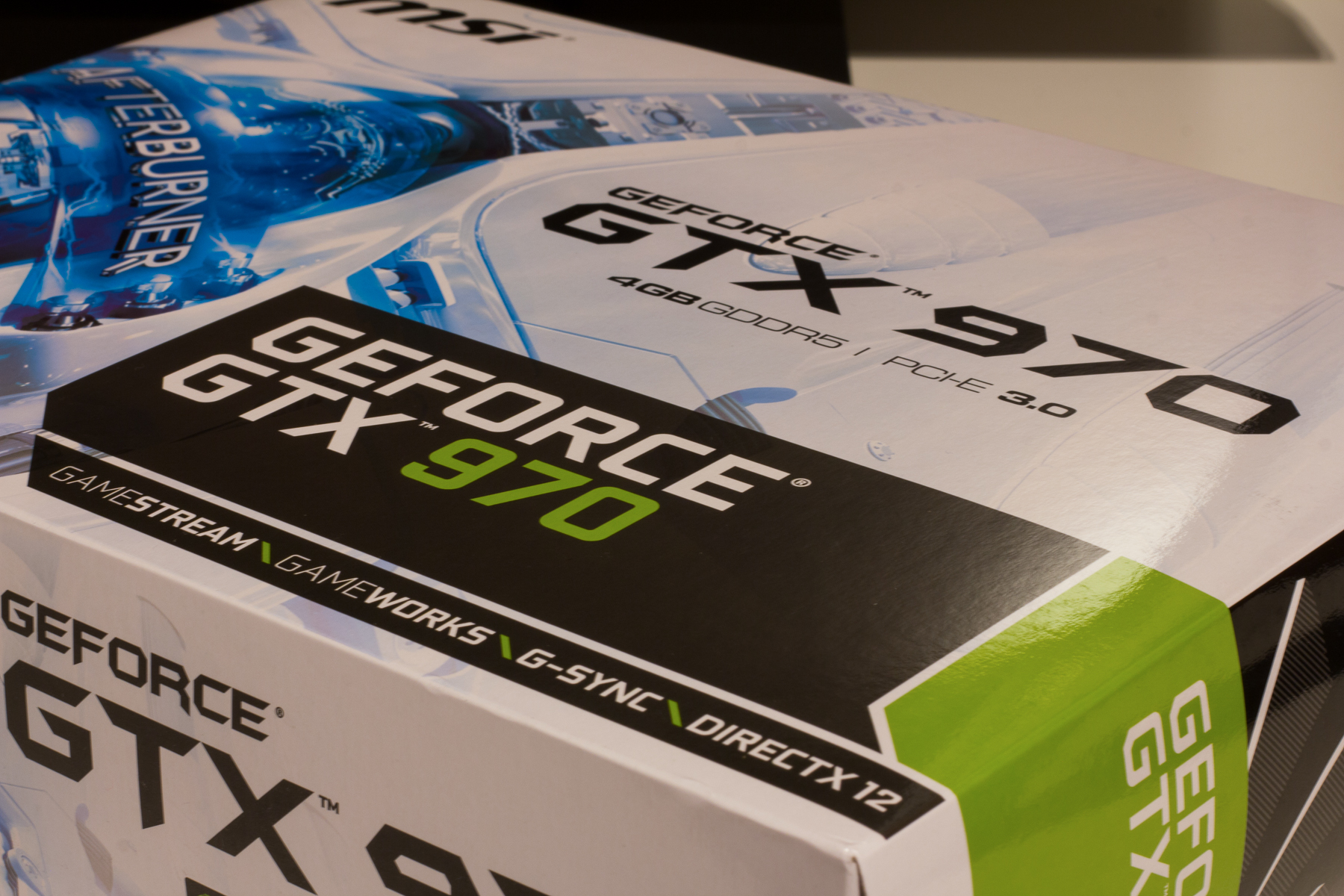

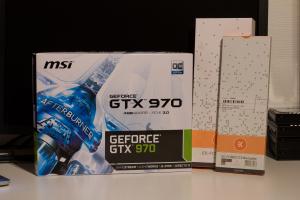

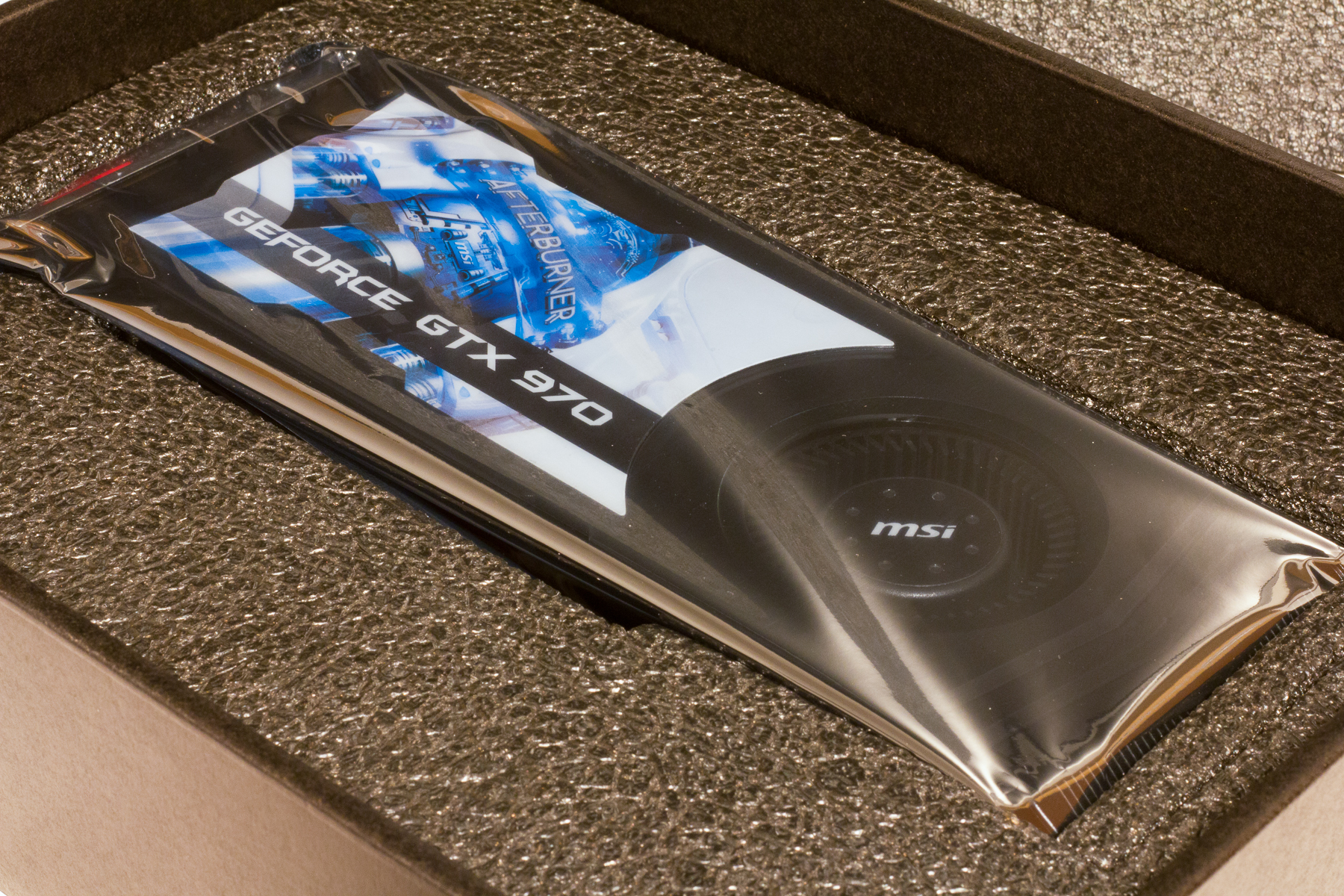

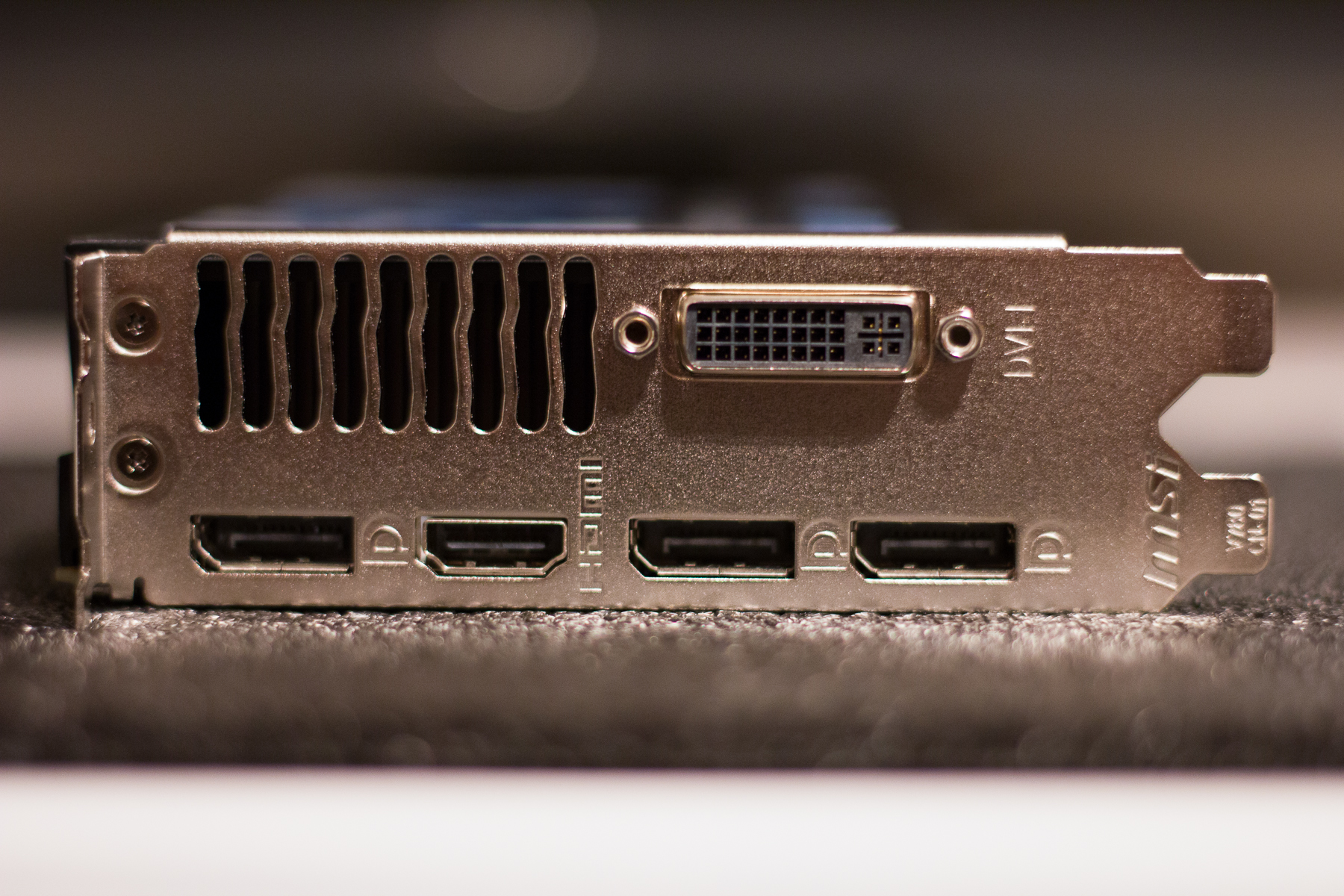

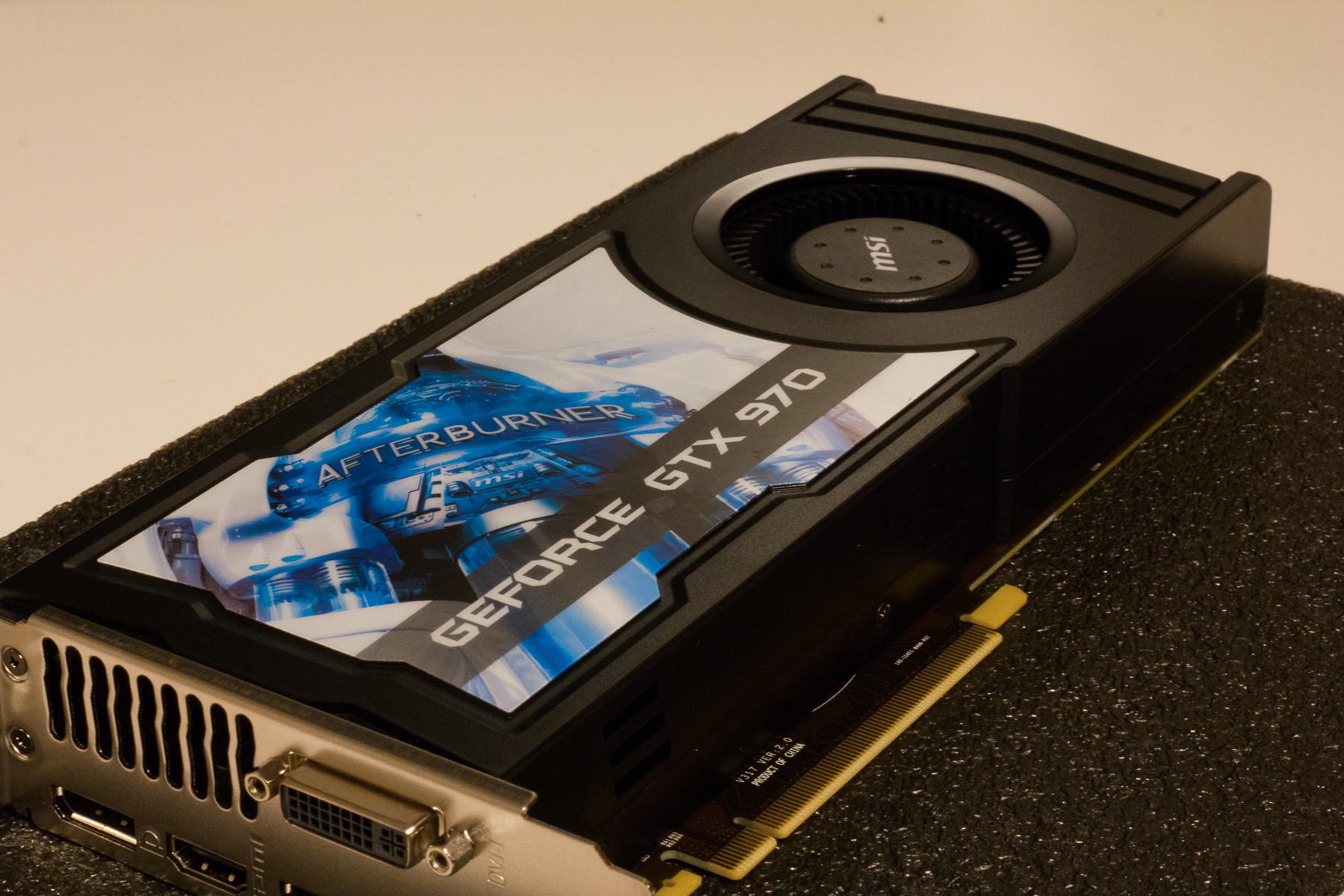

Da har jeg endelig skaffet skjermkortet som skal stå for grafikkytelsen i maskinen! Jeg endte med å gå for et GTX 970.











Jeg valgte å gå for et kort med referanse-PCB; hovedgrunnen til dette er at jeg synes designet på vannblokken til dette kortet er penere enn alternativene. I tillegg er prisen på dette kortet bedre enn de andre versjonene hvor man uansett ender opp med å betale for bedre luftkjølere som jeg uansett ikke skal benytte meg av.

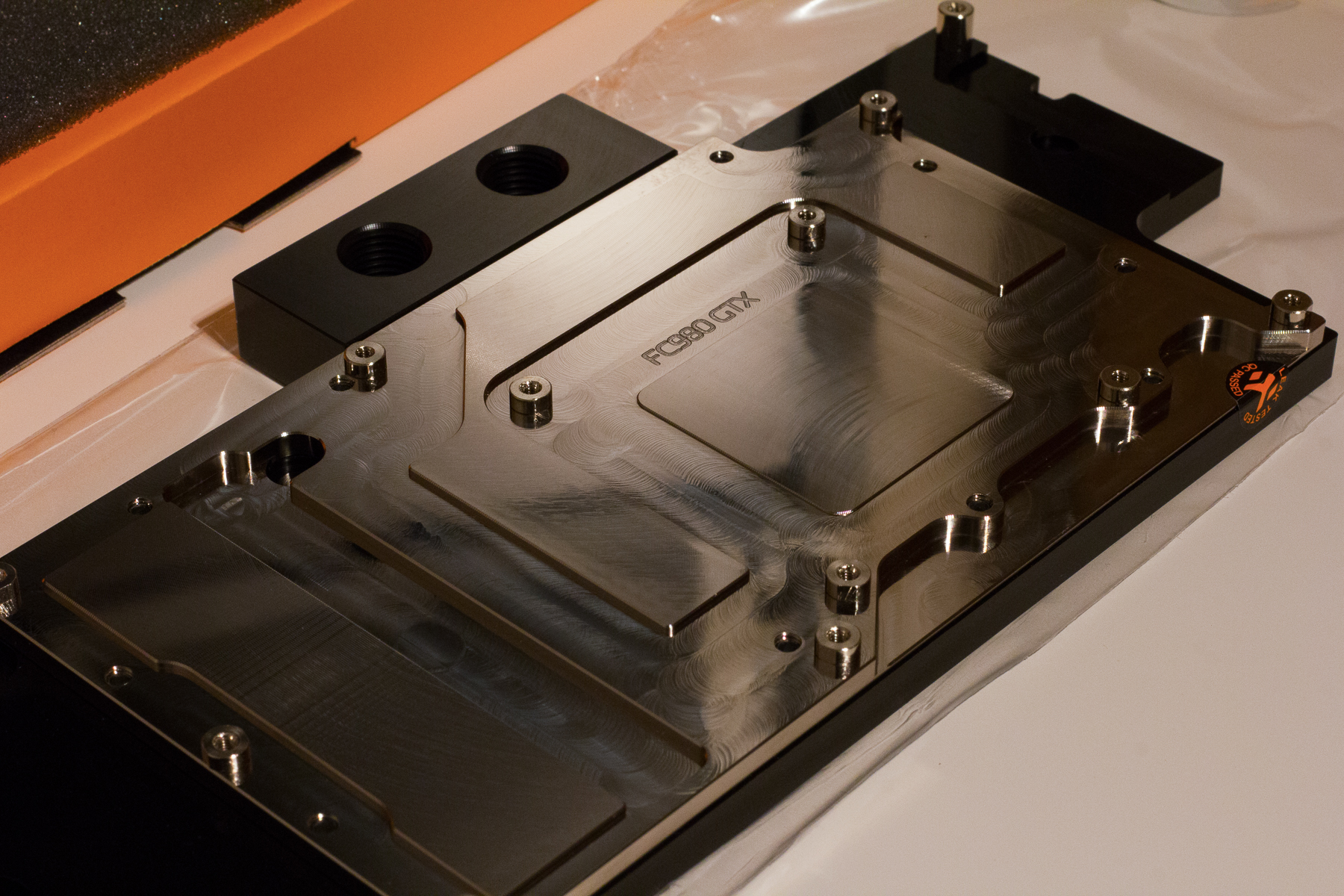

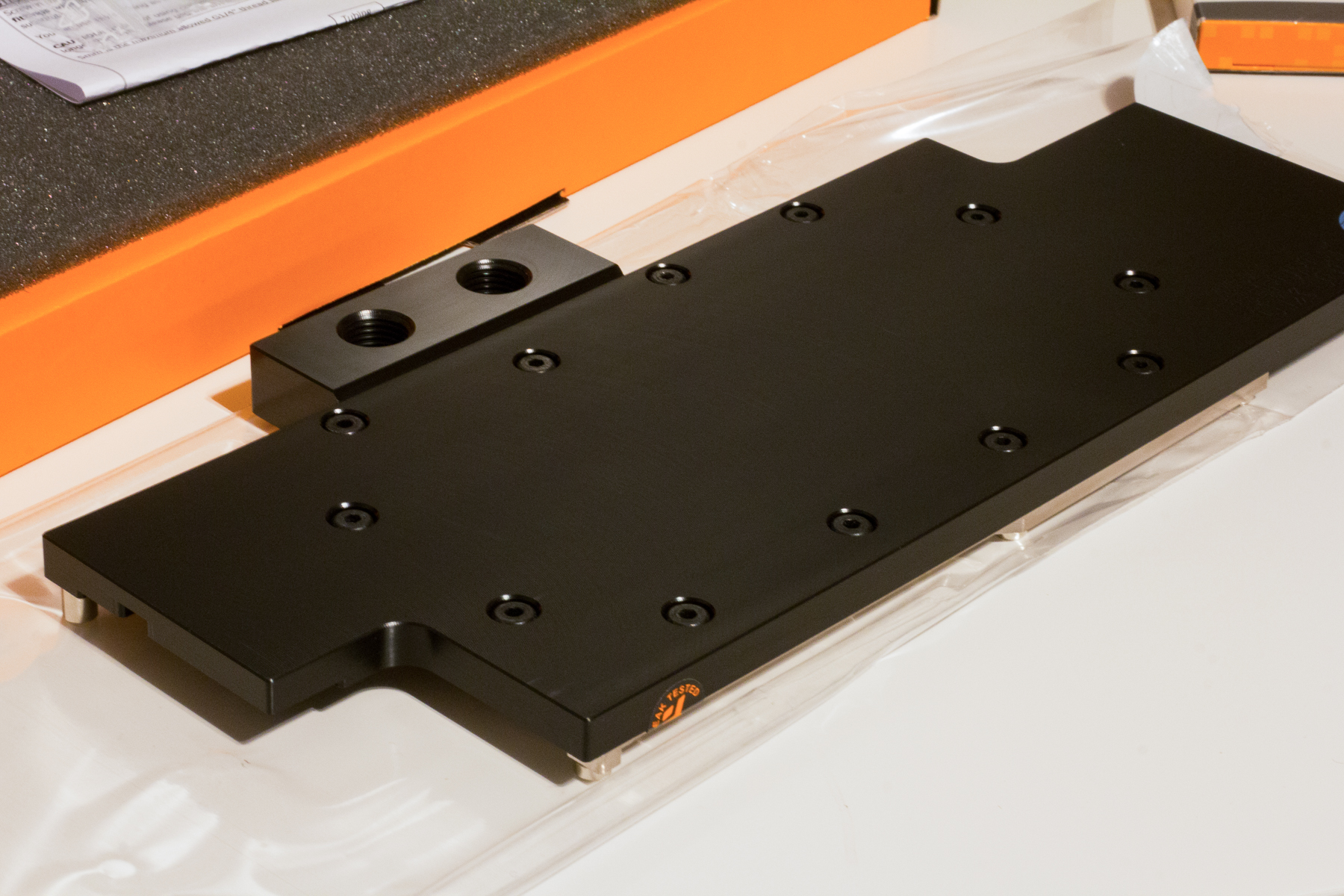

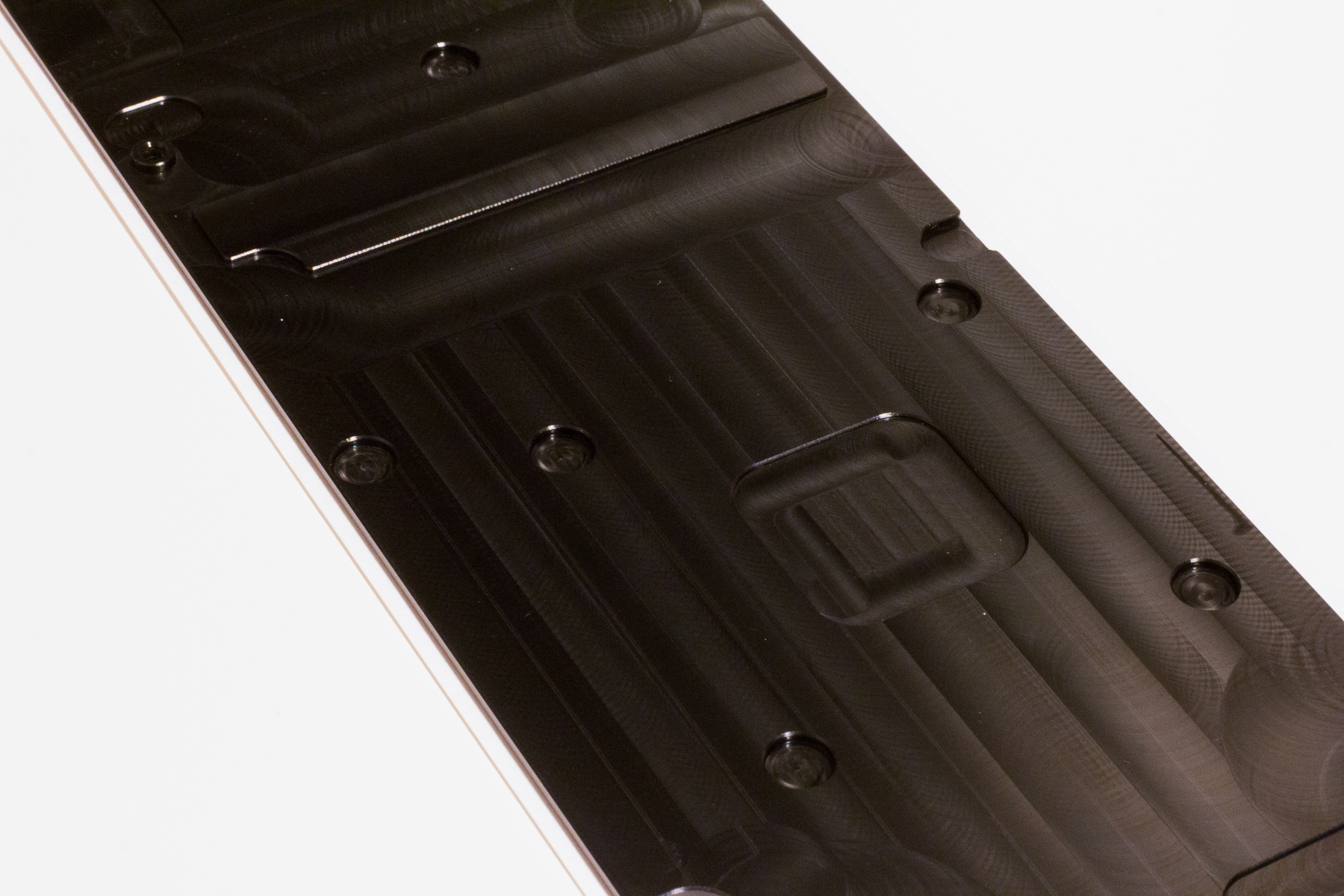

Blokken som skal på dette kortet er EKs referanseblokk til GTX 980, da GTX 970 og GTX 980 har akkurat samme PCB-design. Dette er en full-cover-blokk som altså dekker hele kortet. Dette har ikke noe med ytelsen å gjøre da den delen av blokken som faktisk berører kortet (den nikkel-belagte kobberen) ikke er noe større enn på de mindre blokkene, men siden selve kretskortet til MSI er brunt ville jeg dekke det fullstendig av estetiske grunner.

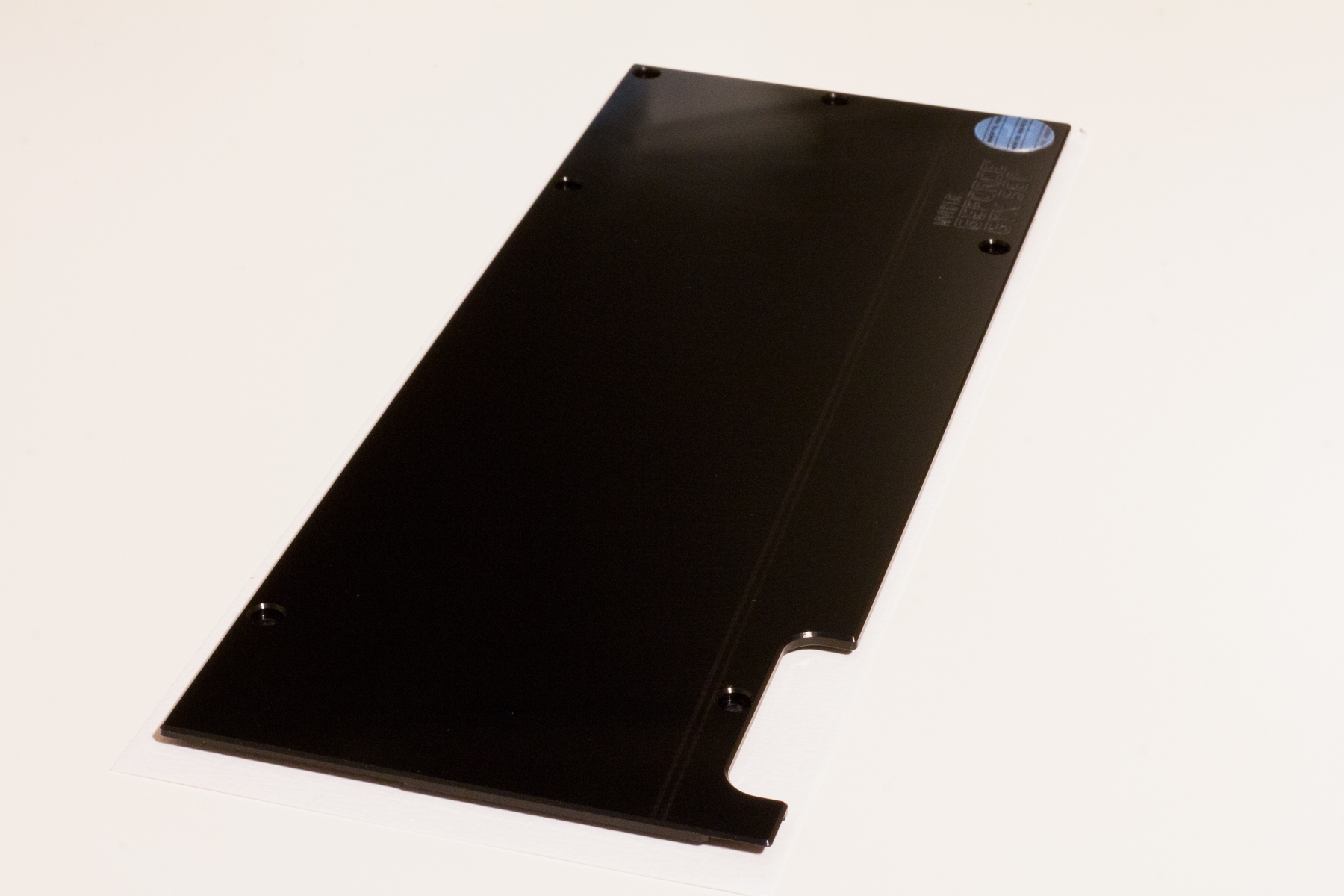

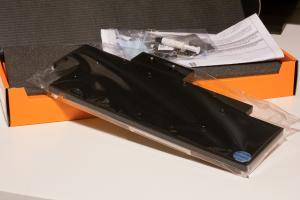

Måtte jo ha den tilhørende bakplaten selvsagt ...

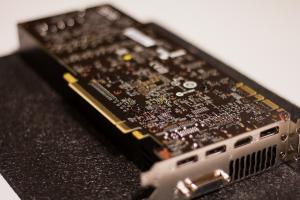

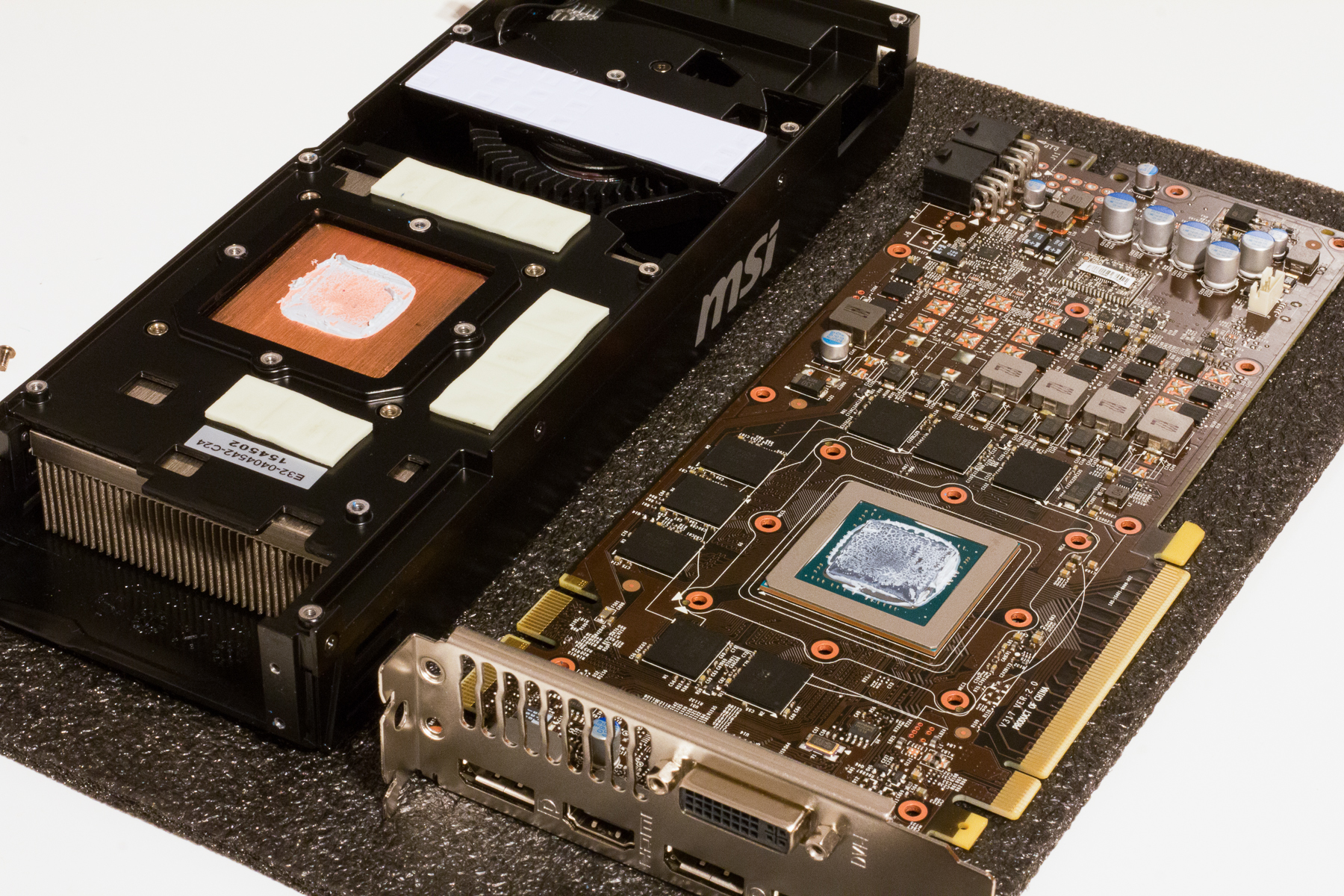

Så var det i gang med demontering av luftkjøleren som for øvrig har et av de grelleste designene jeg har sett.

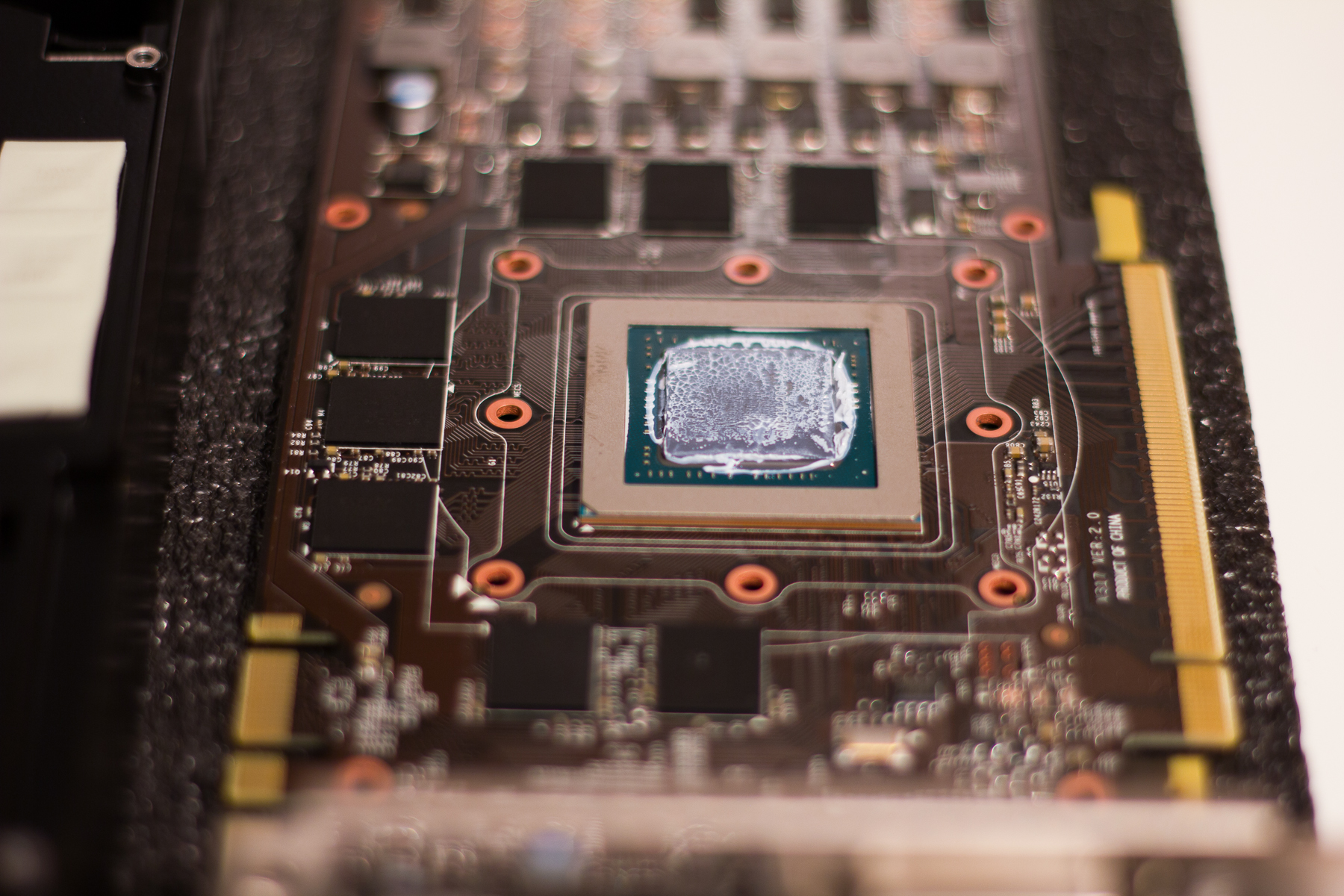

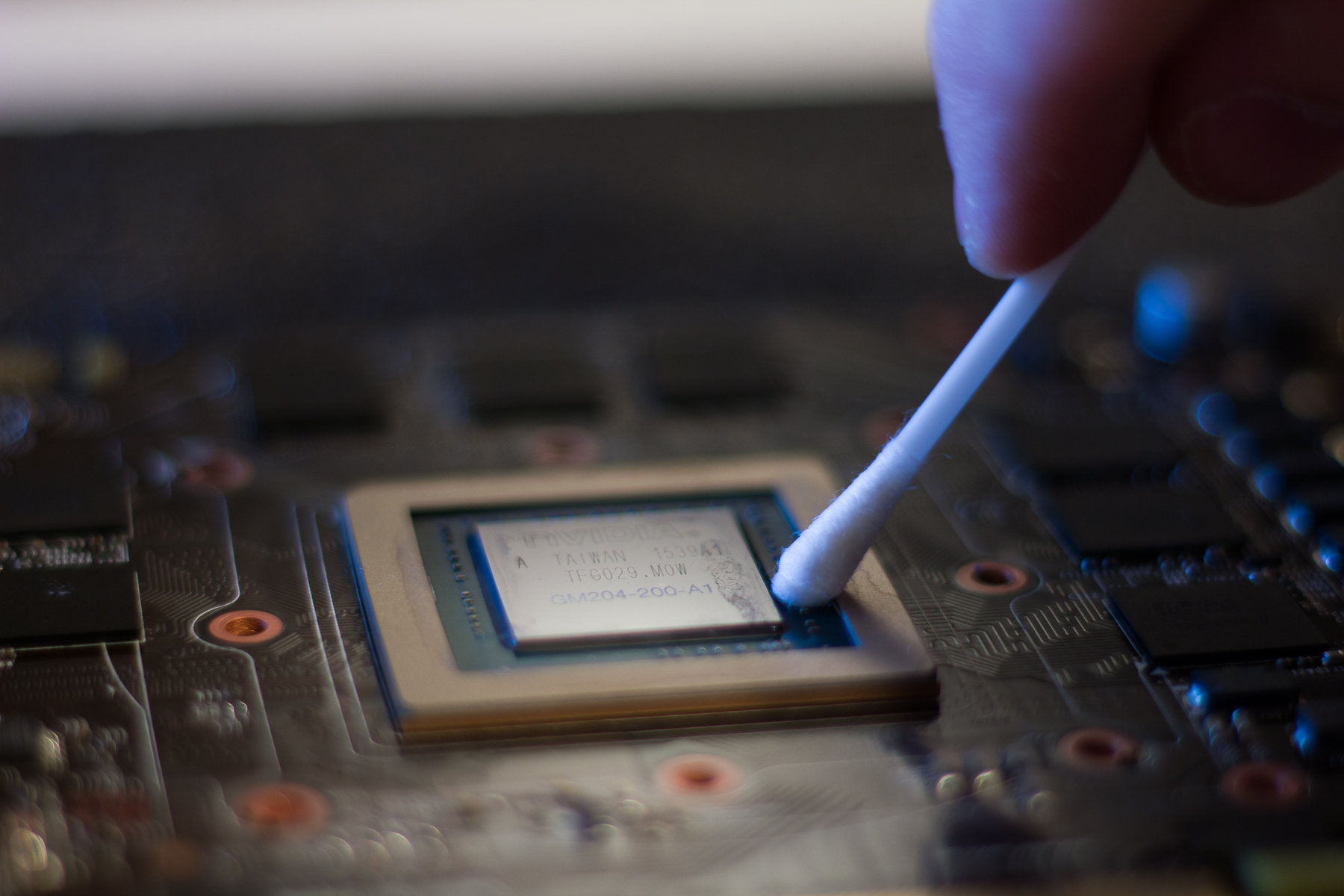

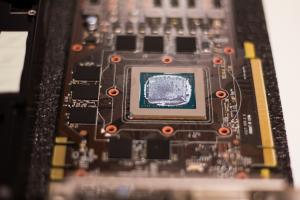

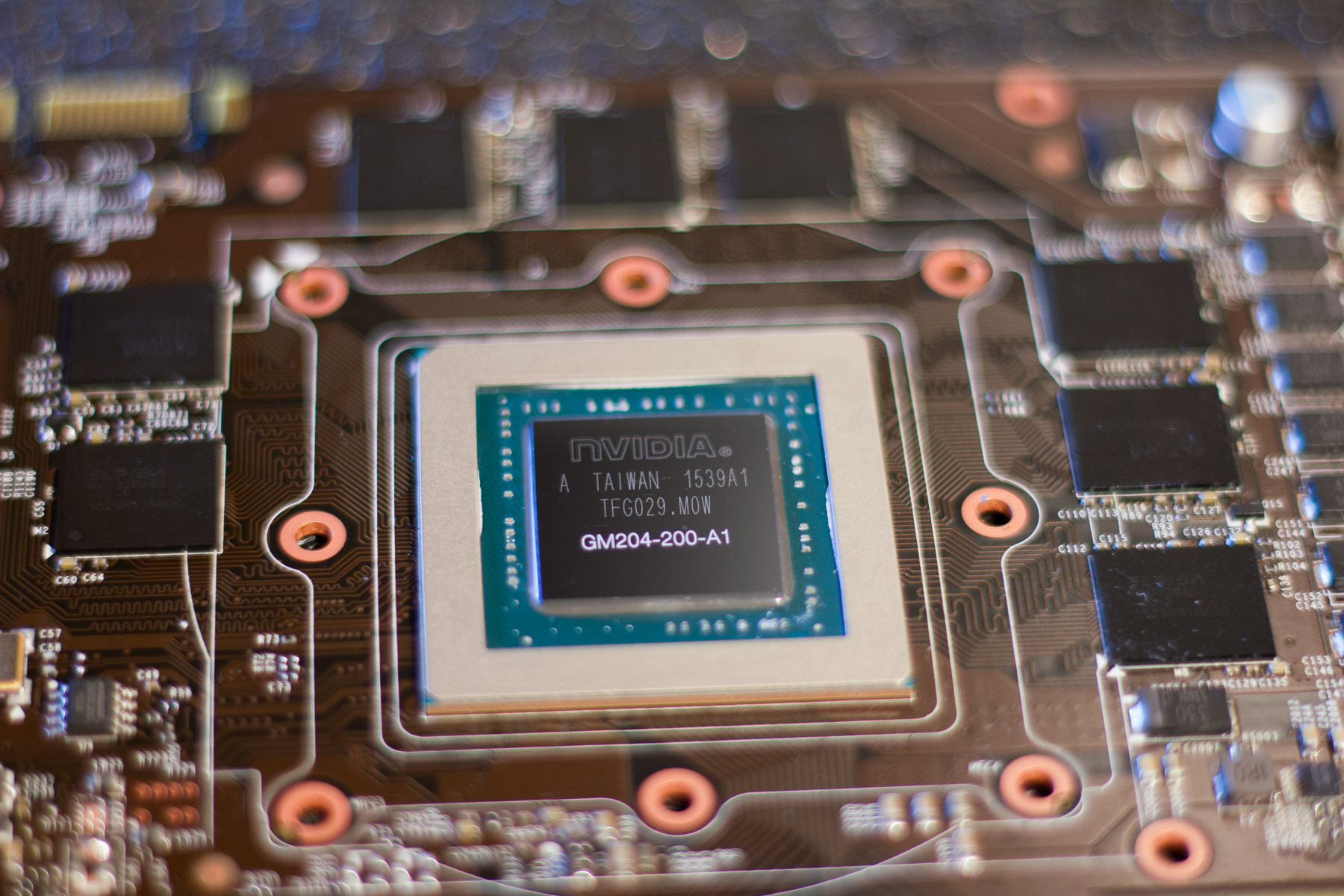

Gammel kjølepasta vaskes bort med isopropanol. Jeg brukte Q-tips for å få bort det groveste før jeg tok en runde med kaffifilter til slutt for å forsikre meg om at absolutt alt var borte.

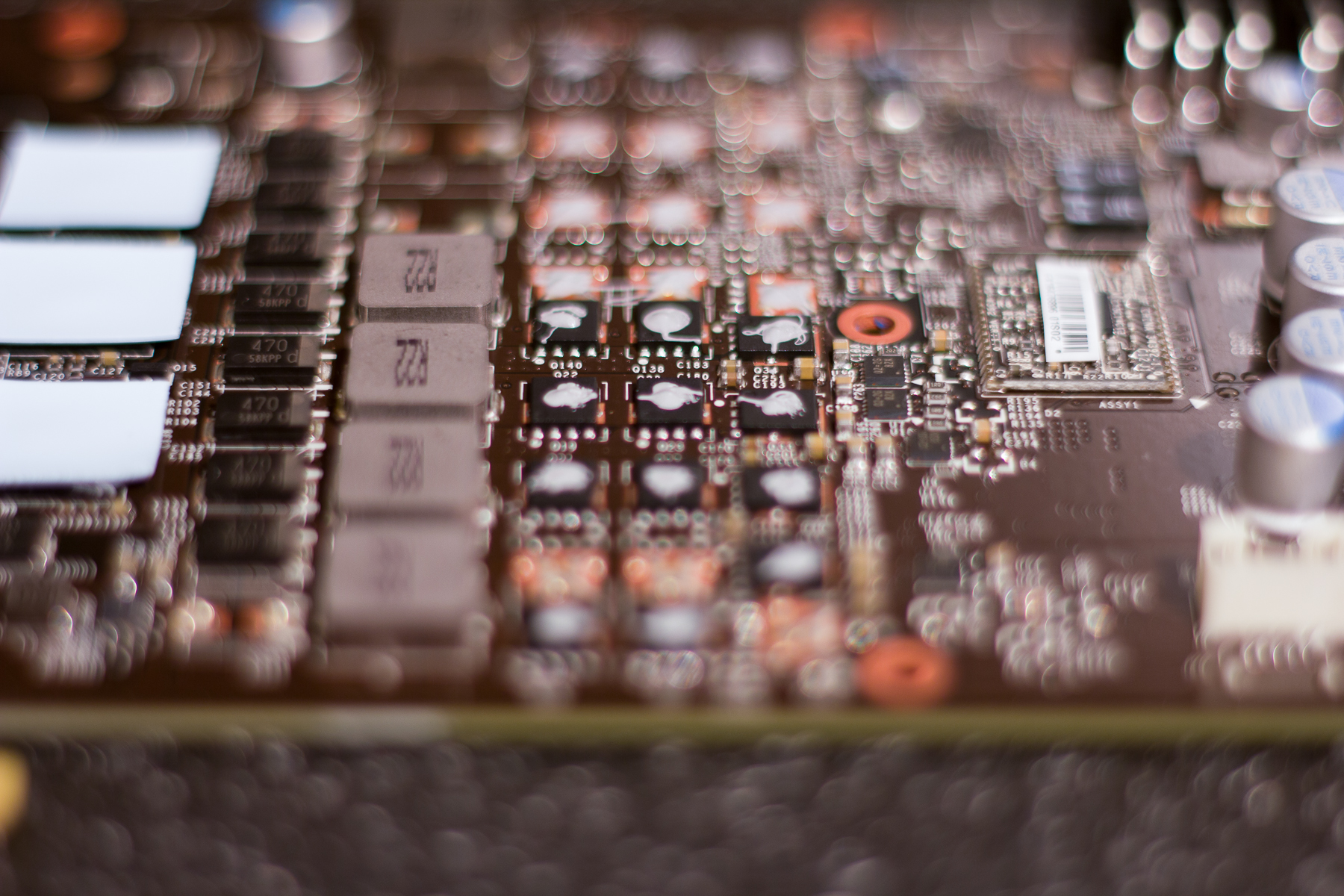

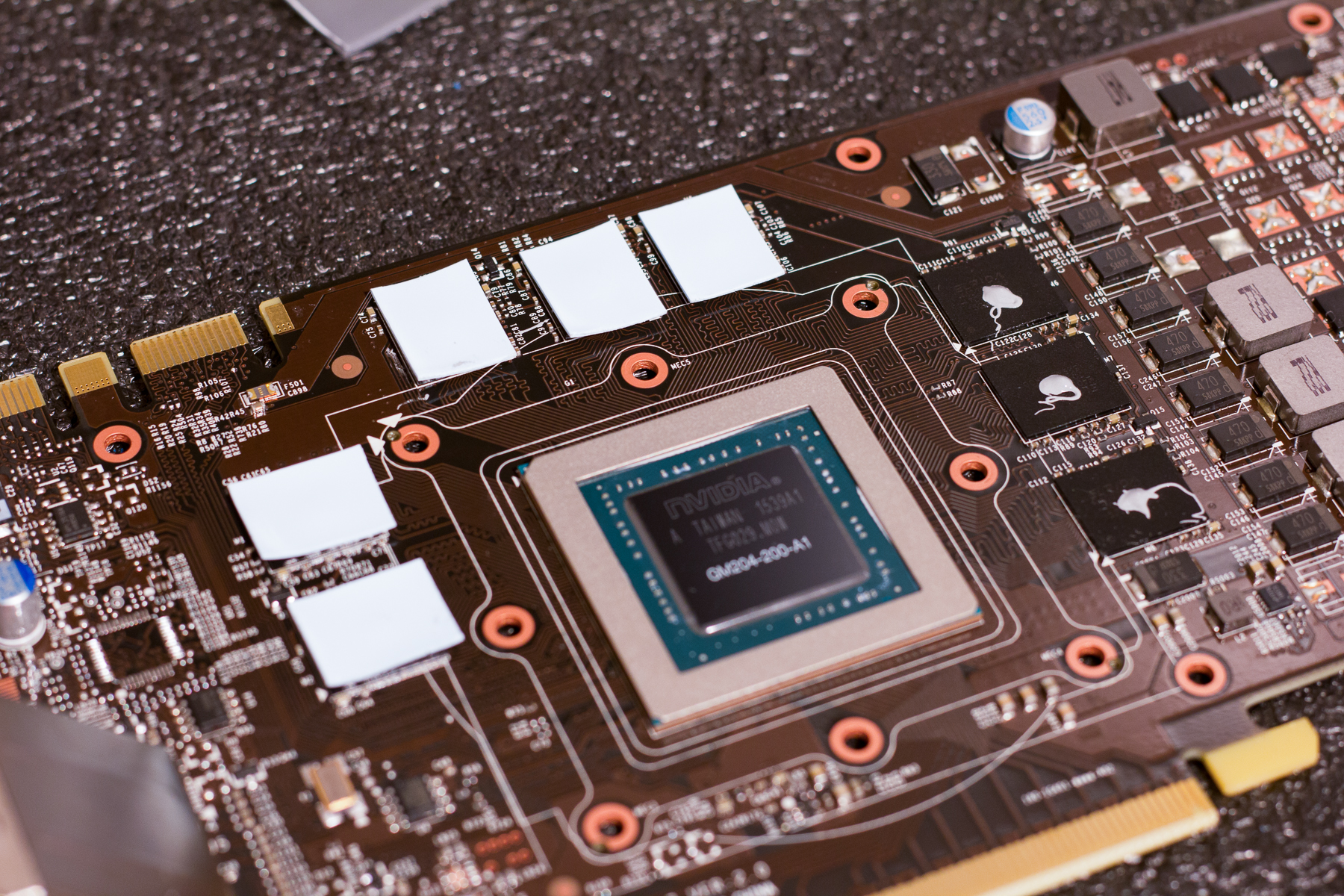

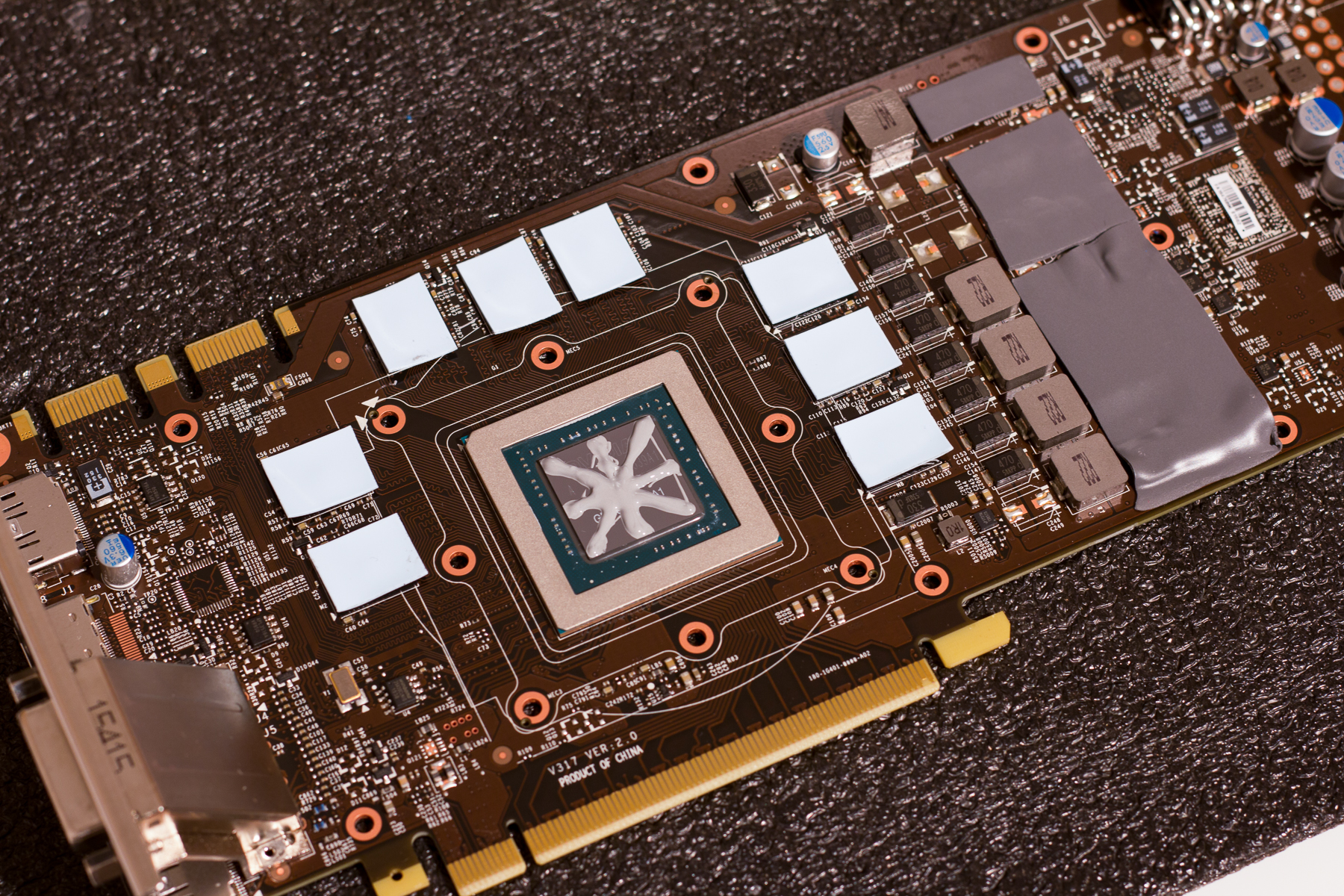

Så skulle de små padsene på plass med en liten dråpe termisk pasta under hver.







Så var det bare å feste blokka og skru fast de skruene som trengtes.

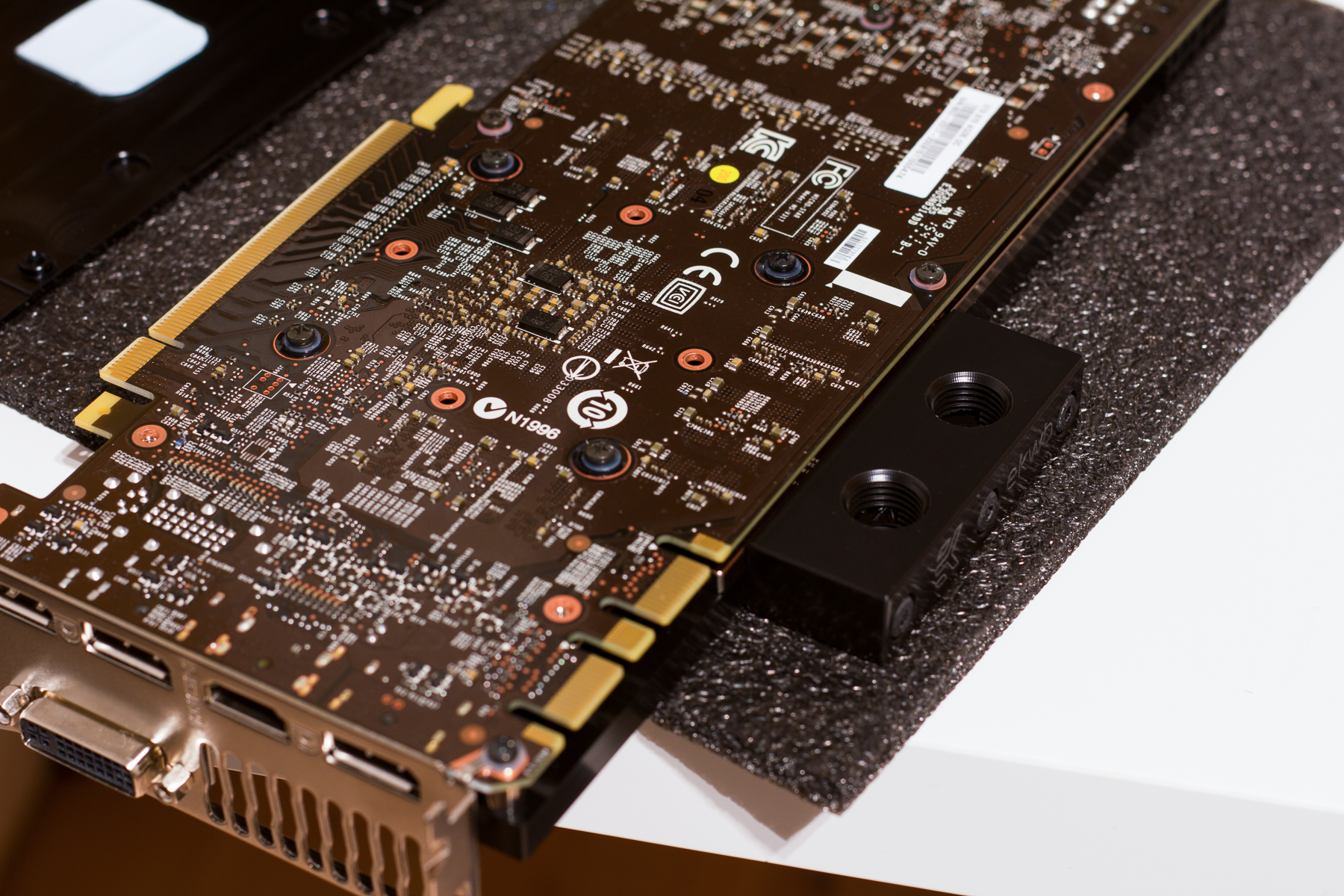

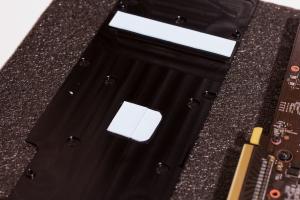

Deretter la jeg på pads på henviste steder på bakplata og monterte denne også. EK la med gode bruksanvisninger som viste akkurat hvilke hull som var til blokka og hvilke som var til bakplata. De er også veldig glade i å legge med sinnssykt mange ekstraskruer - faktisk så mange at jeg endte opp med å bruke rundt en fjerdedel av det utstyret som fulgte med. De la underlig nok også med tre umbraconøkler som jeg ikke trengte til noe som helst. Ja ja, kan ikke akkurat klage.

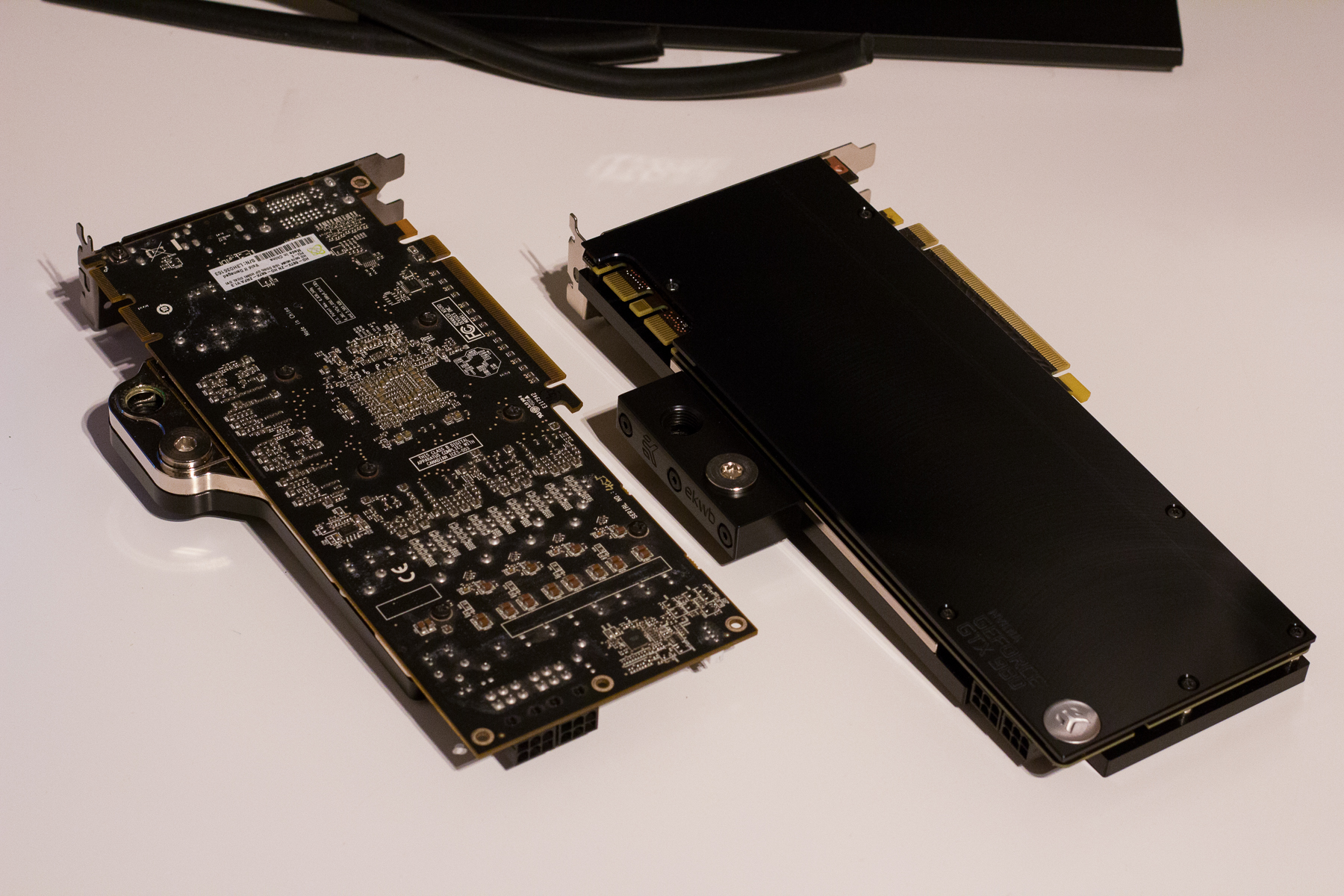

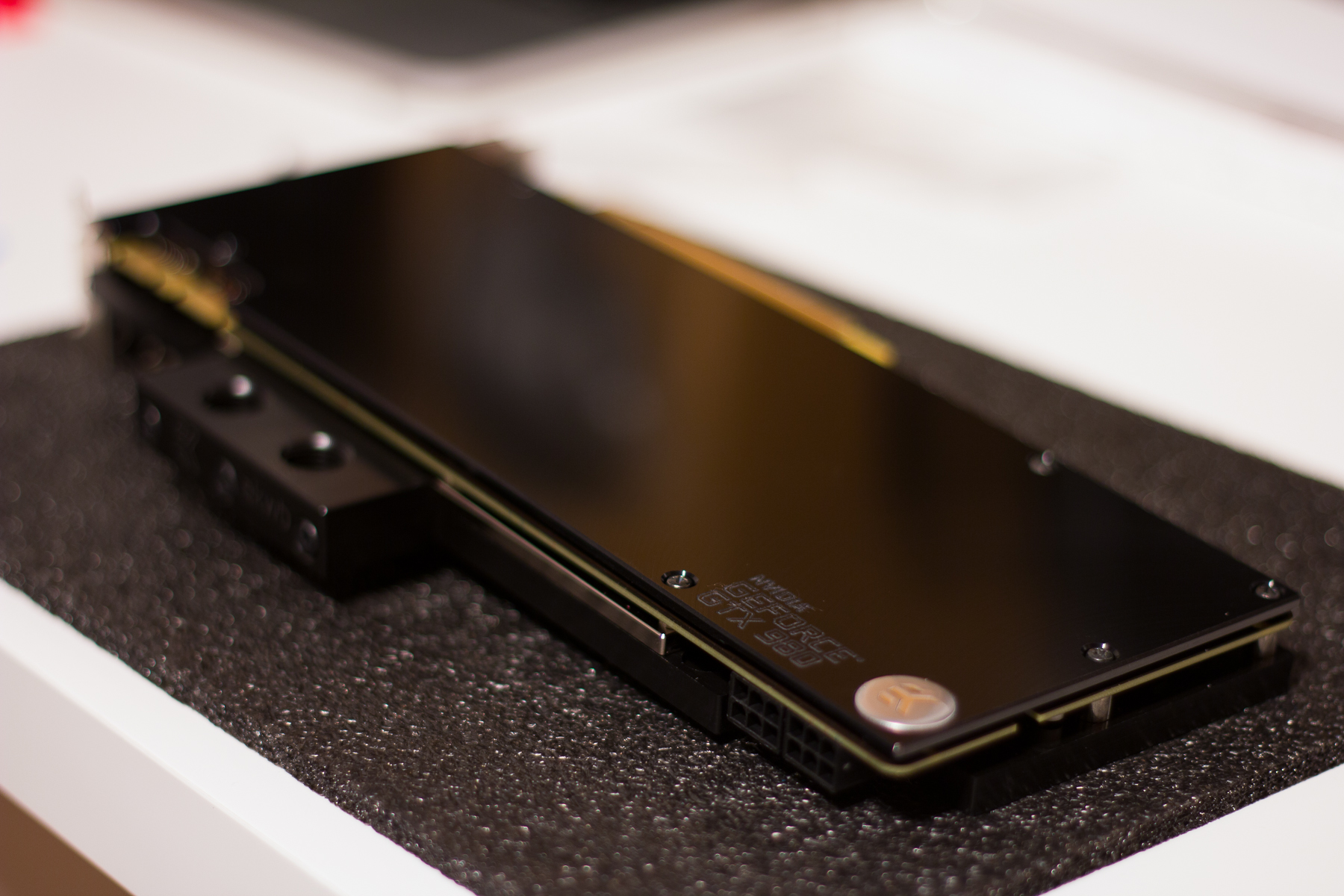

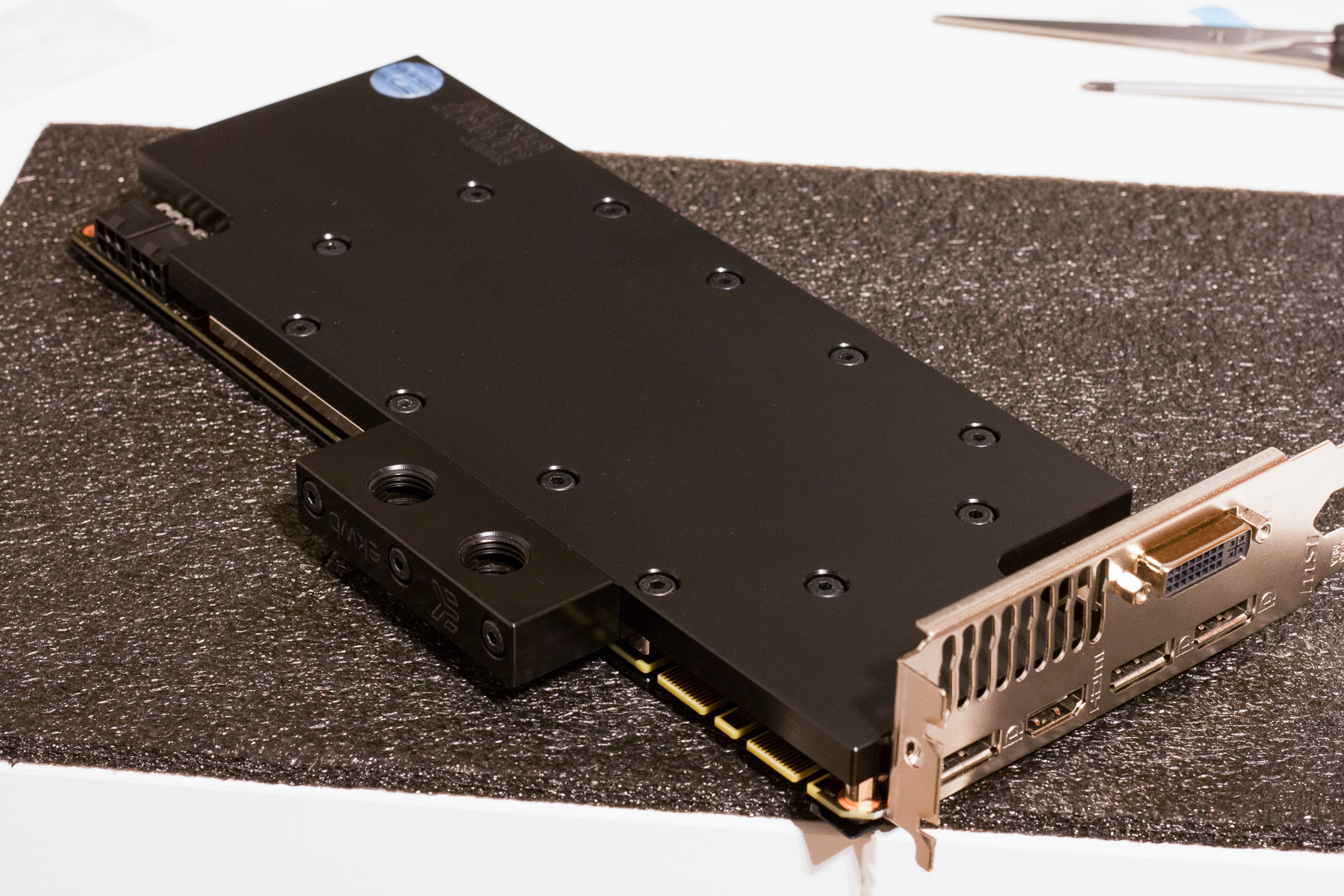

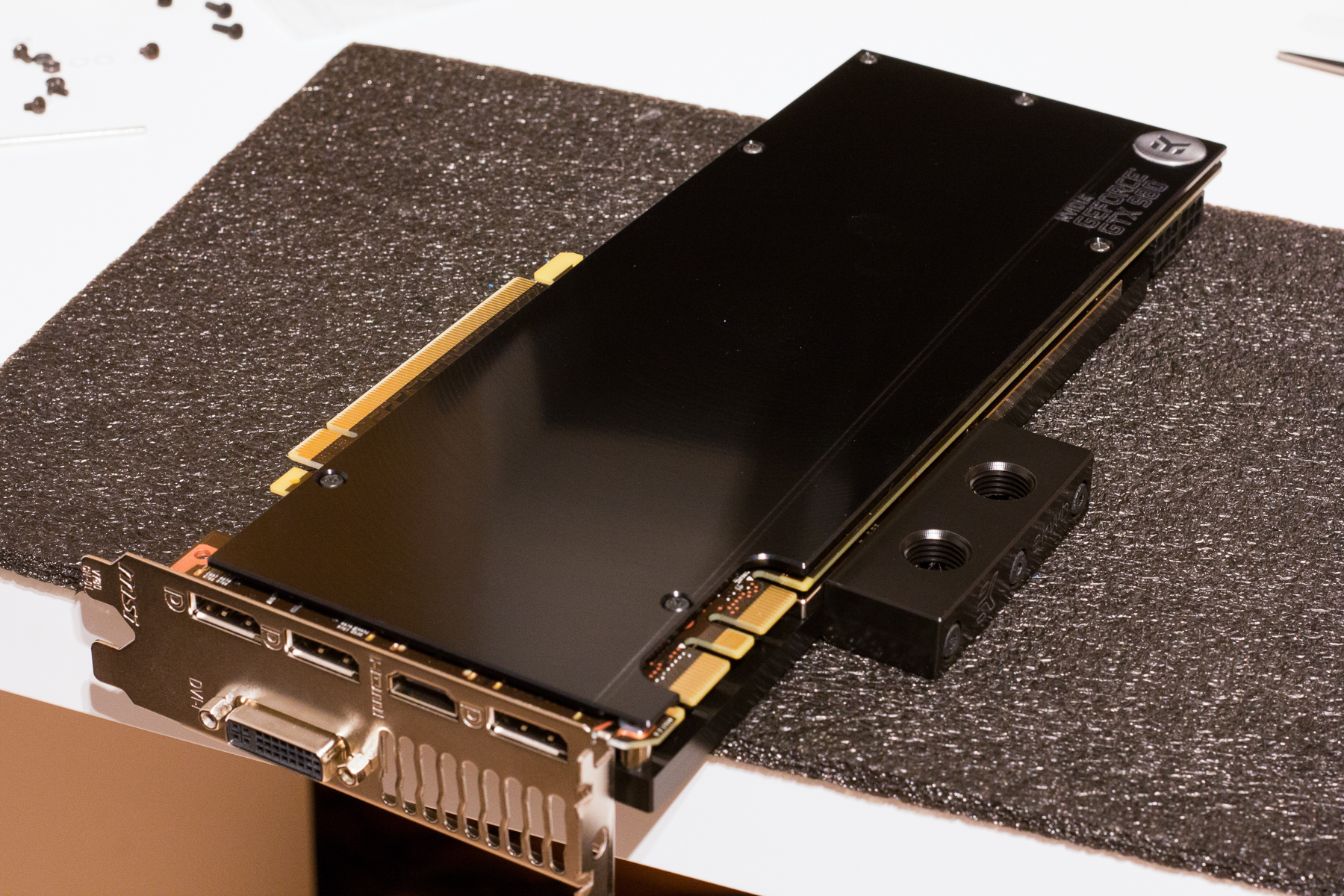

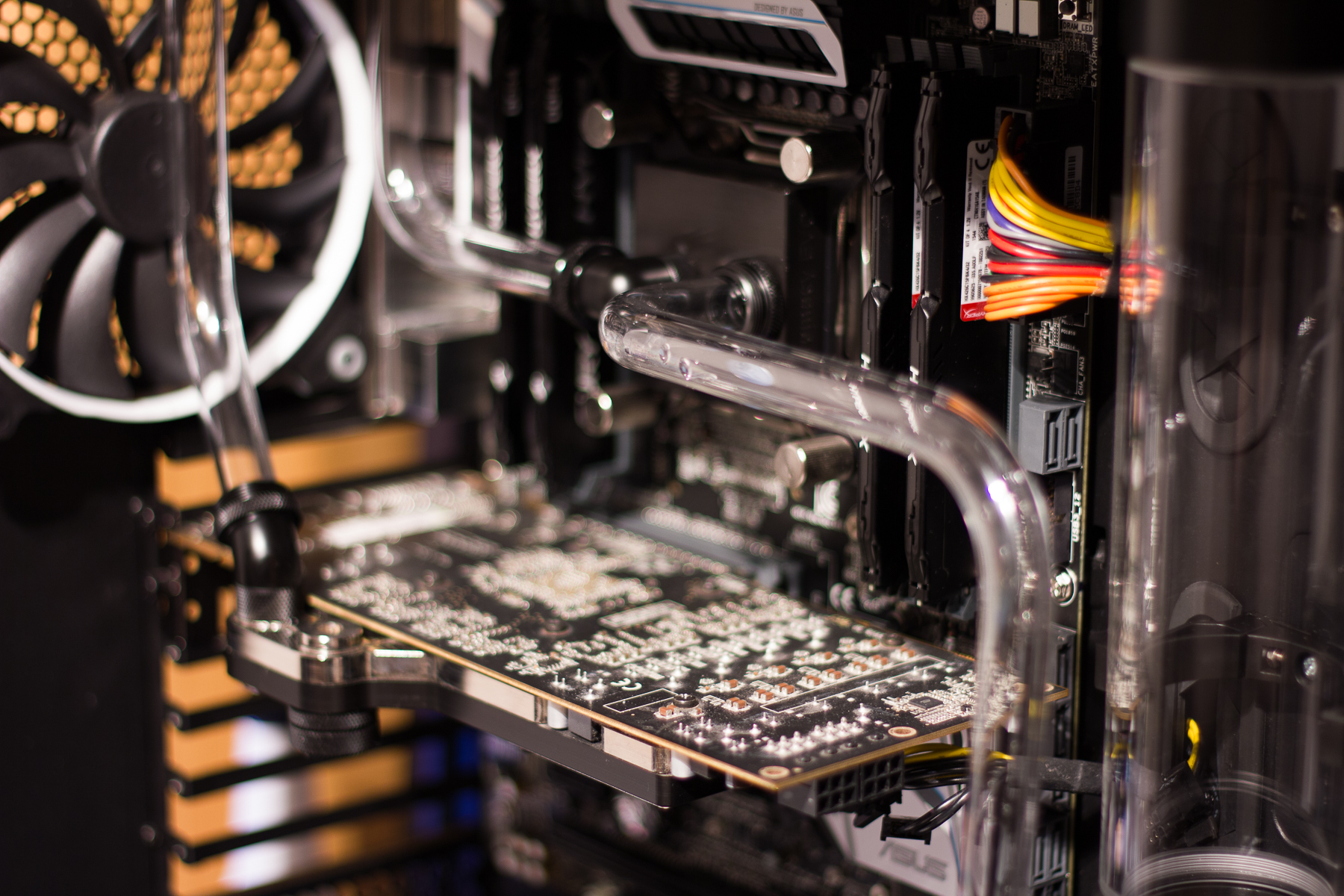

Slik ble resultatet! Det er rett og slett en utrolig pen blokk! Noe helt annet enn det gamle Radeon HD 5870et jeg hadde fra før.







Kommentartråden til prosjektet finner du her.

Endret 13. januar 2016 av Breidablik

[Breidablik]

Oppdatering #16

- Siste bøying og montering -





Nå er skjermkortet på plass i maskinen, så da var det endelig på tide å bøye de siste akrylrørene! De to gjenstående rørene var et langt og forholdsvis vrient fra bunn-rad til skjermkort og et relativt enkelt og greit fra skjermkort til topp-rad. Jeg ville ha rette vinkler på det lengste, så det førte til tre 90-gradere.

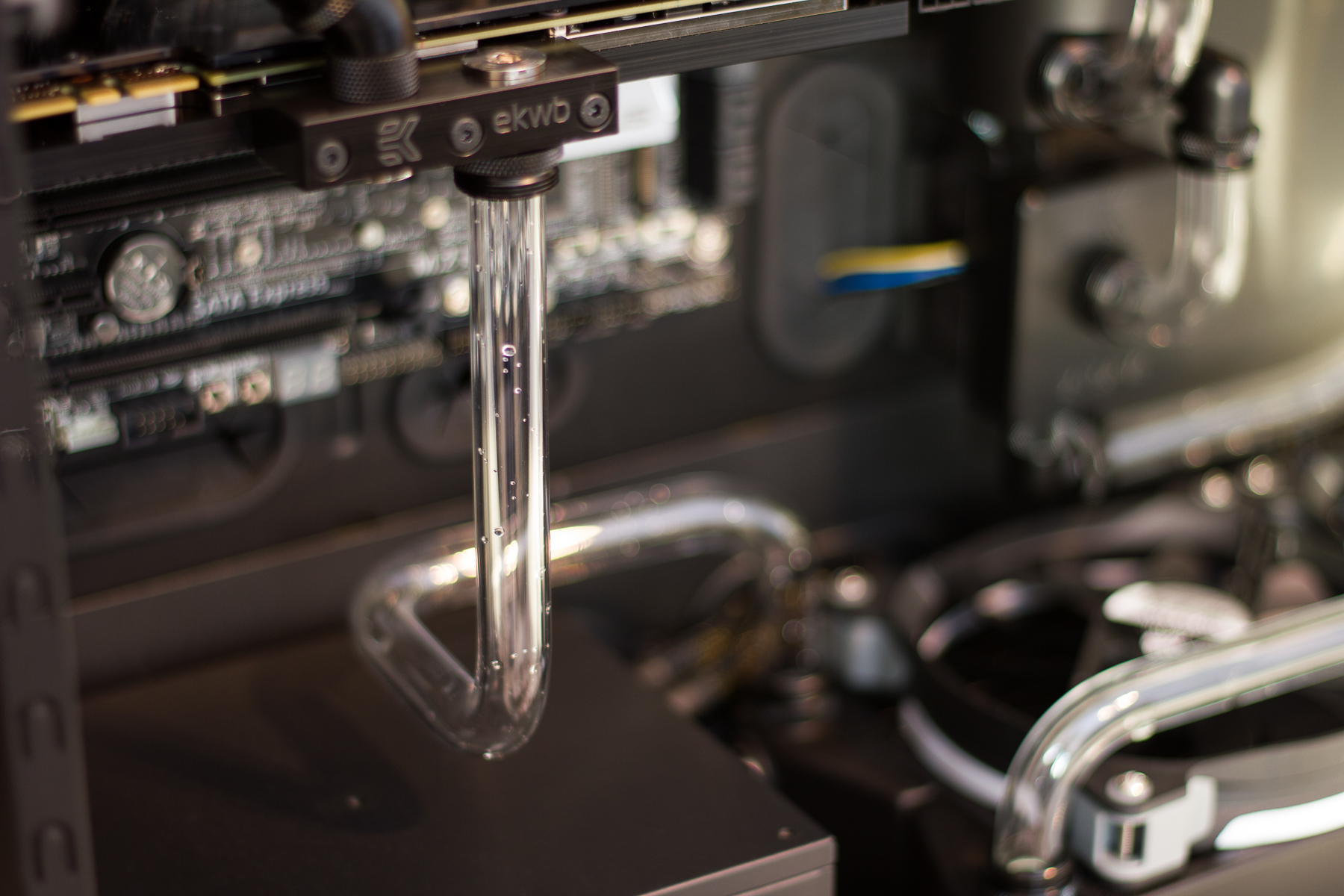

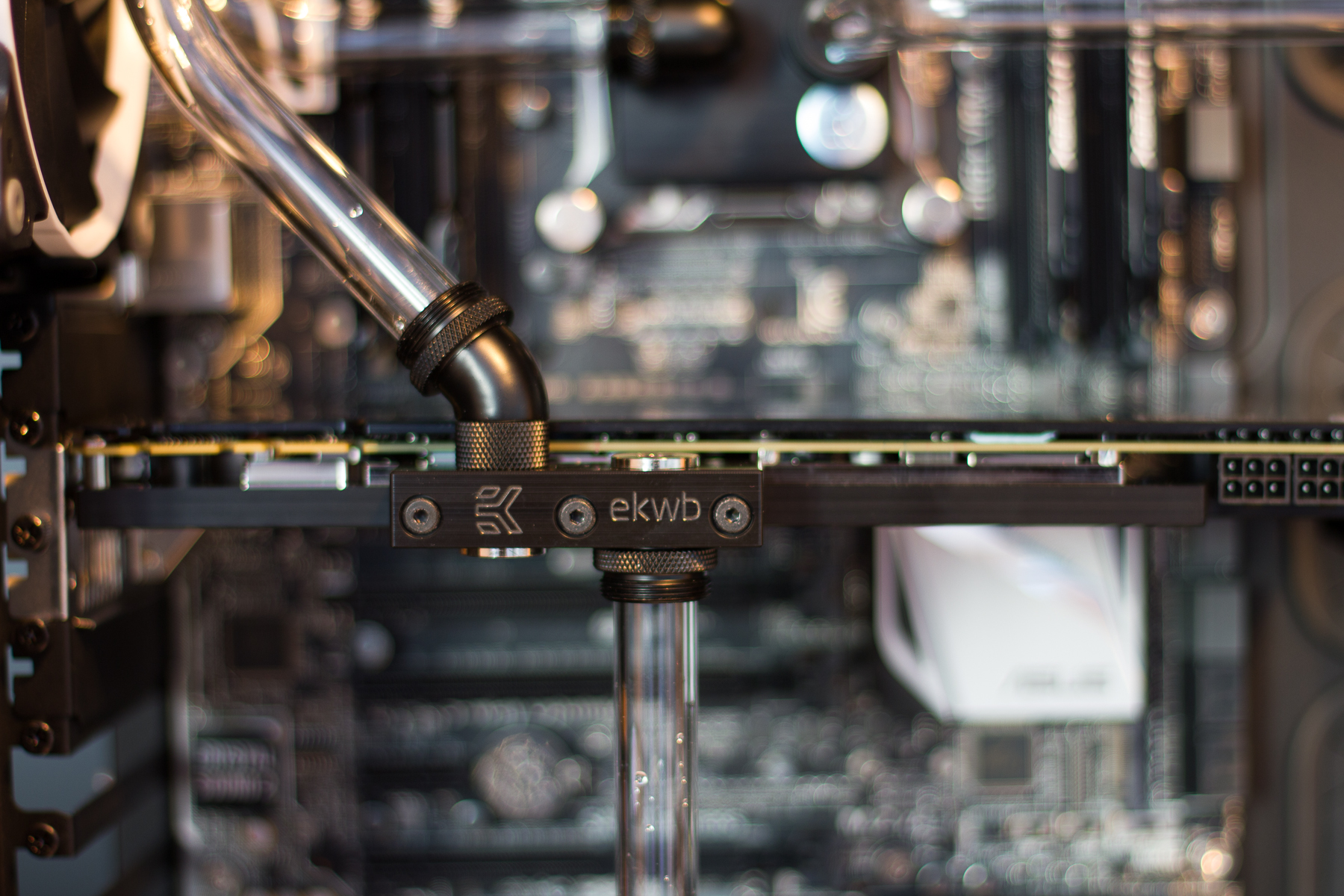

Røret fra skjermkort til topp-rad ville jeg ha sånn at bøyen på det fikk omtrent samme plassering som røret bak (fra topp-rad til CPU), så da passet det fint med en 45-graders-svivel og en 45-graders-bøy.







For å gjøre testplasseringene enkle og greie har jeg latt være å bruke kompressjonsringene på fittingsene mens jeg har arbeidet. Dette førte selvsagt til at jeg måtte ta alt fra hverandre igjen en siste gang for den endelige monteringen. Jeg planla å gjøre dette uansett for å fjerne noen klistremerker og lignende som jeg har latt være å gjøre noe med tidligere. Det inkluderte et blått klistermerke på PSU, et hvitt på pumpa og to hvite og røde på de fremste minnebrikkene. Det er smådetaljer, men det gir et bedre helhetsintrykk.

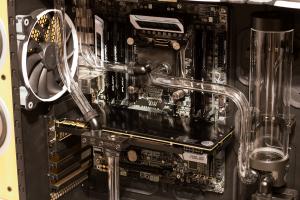

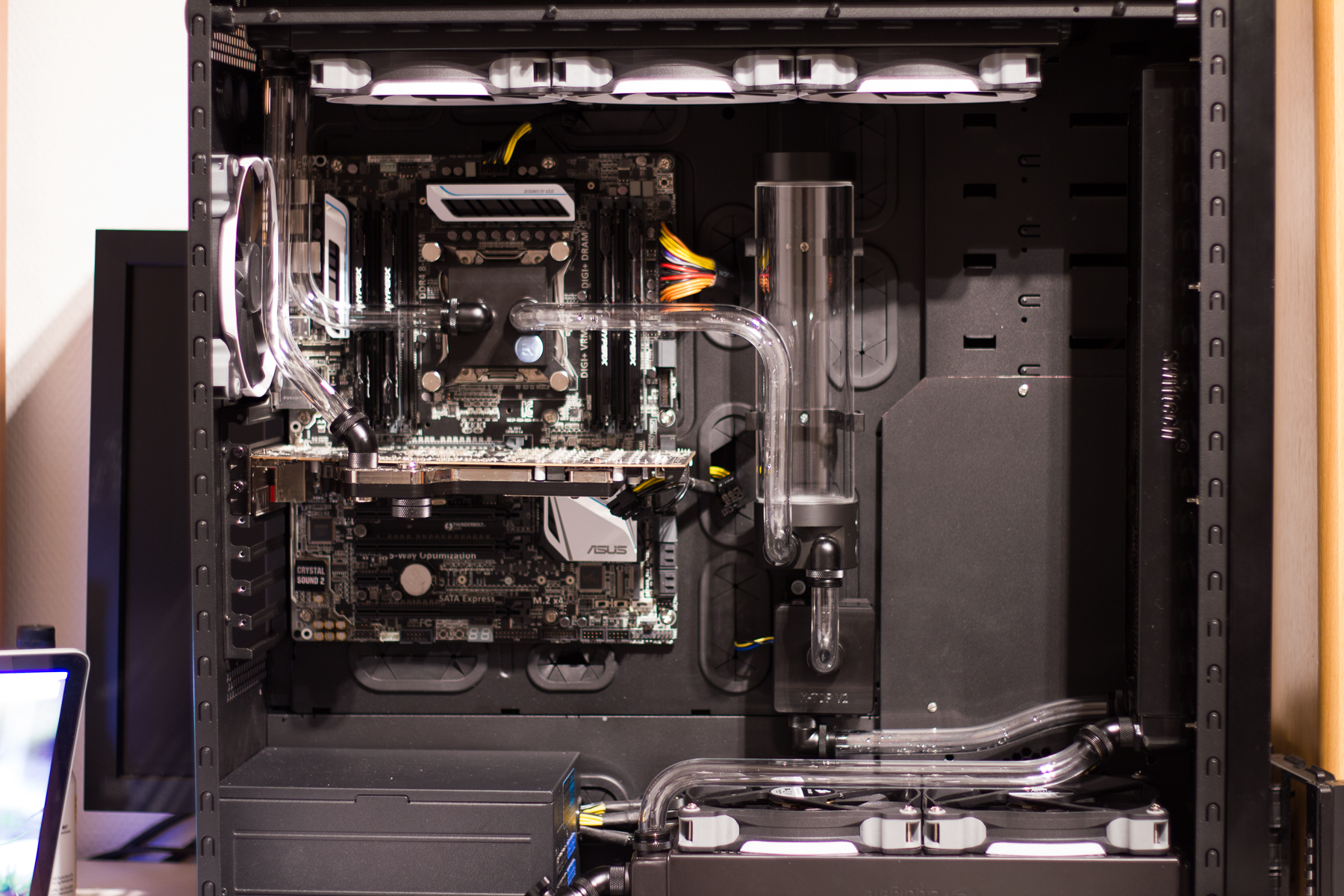

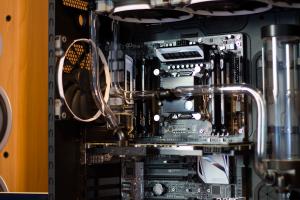

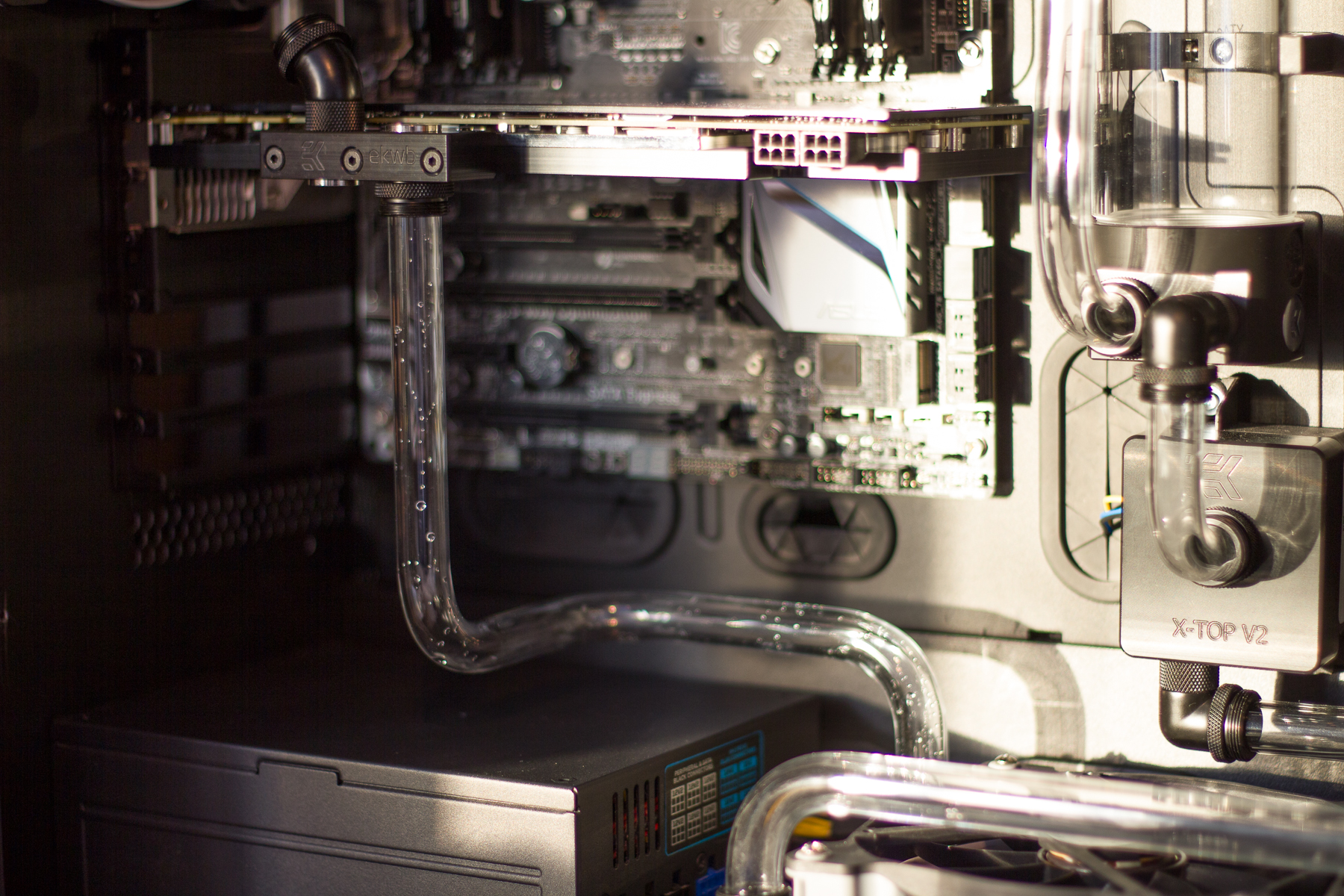

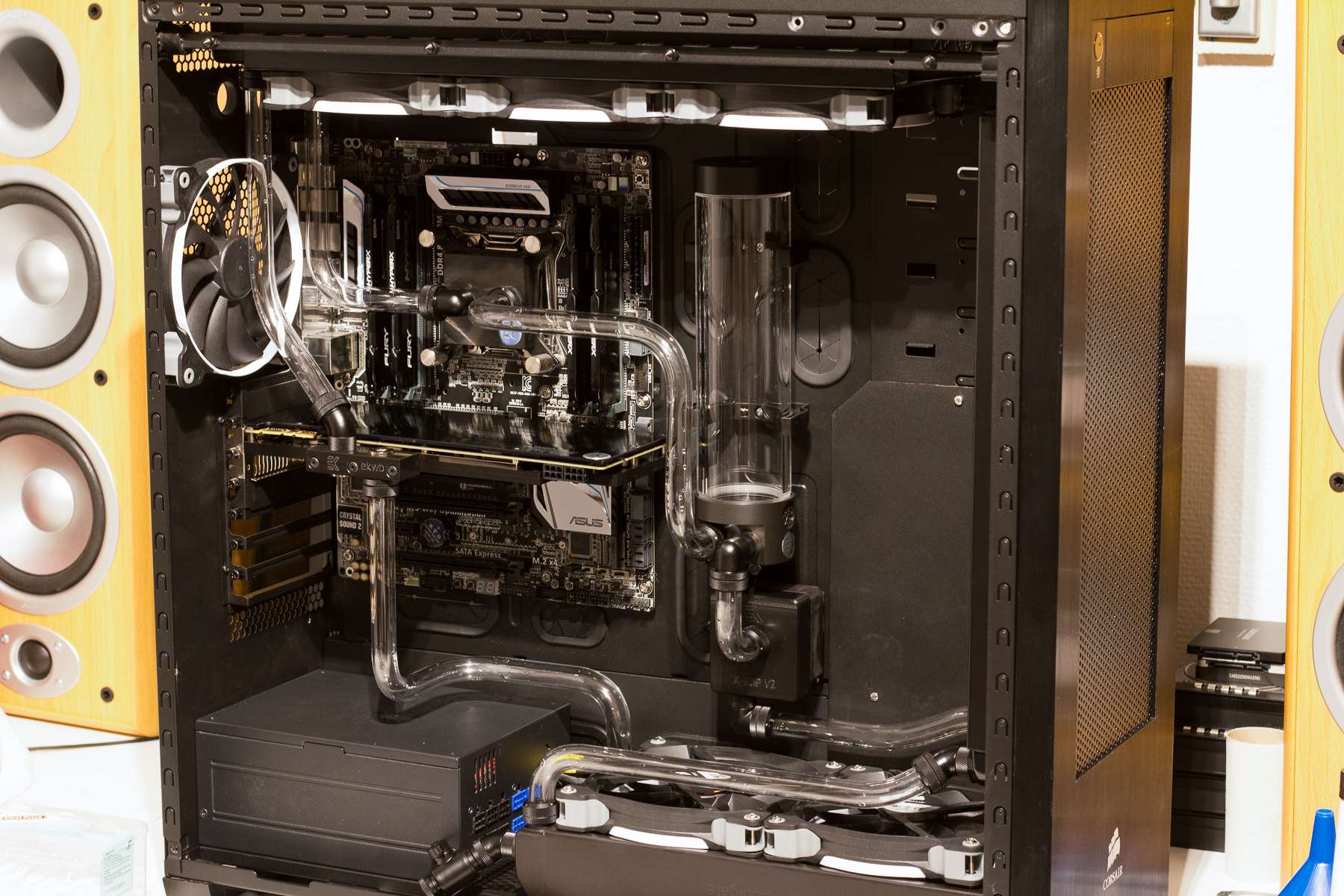

Slik ser den ferdige monteringen ut. Jeg er veldig fornøyd!







Nå er det på tide å fylle loopen og lekkasjeteste alt før jeg kan fortsette med installasjonen av den siste hardwaren.



Kommentartråden til prosjektet finner du her.

[Breidablik]

Oppdatering #17

- Fylling og lekkasje -

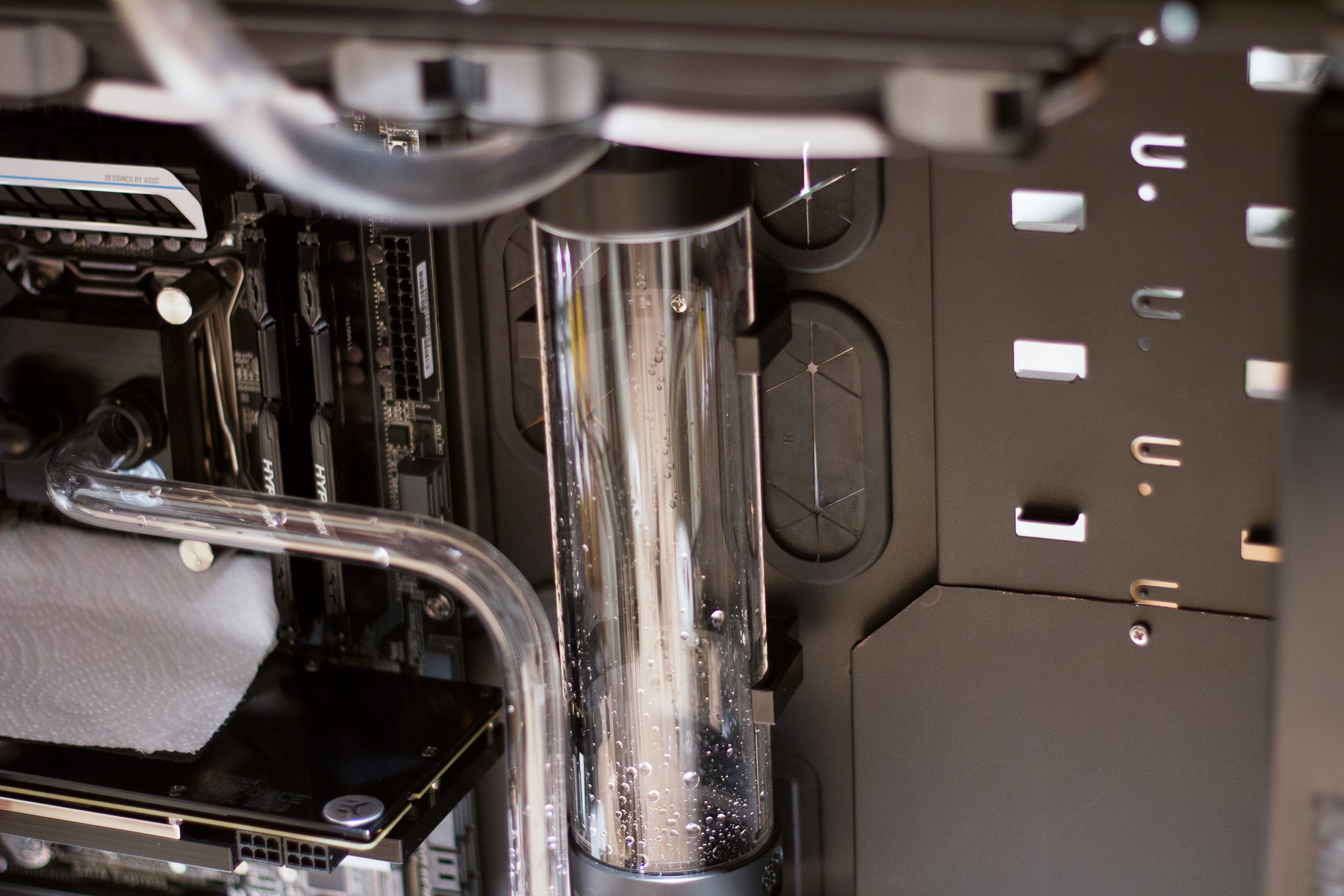

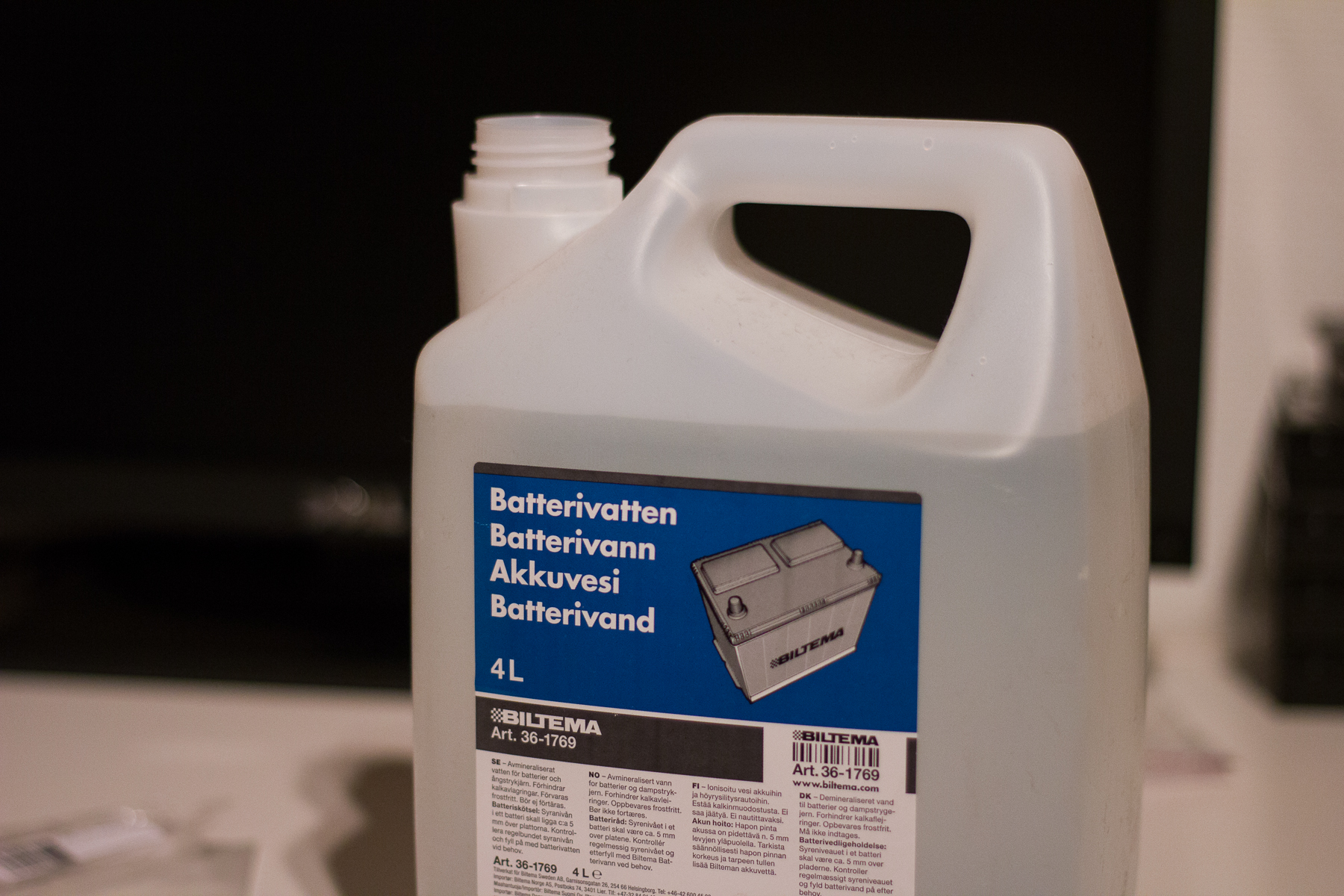

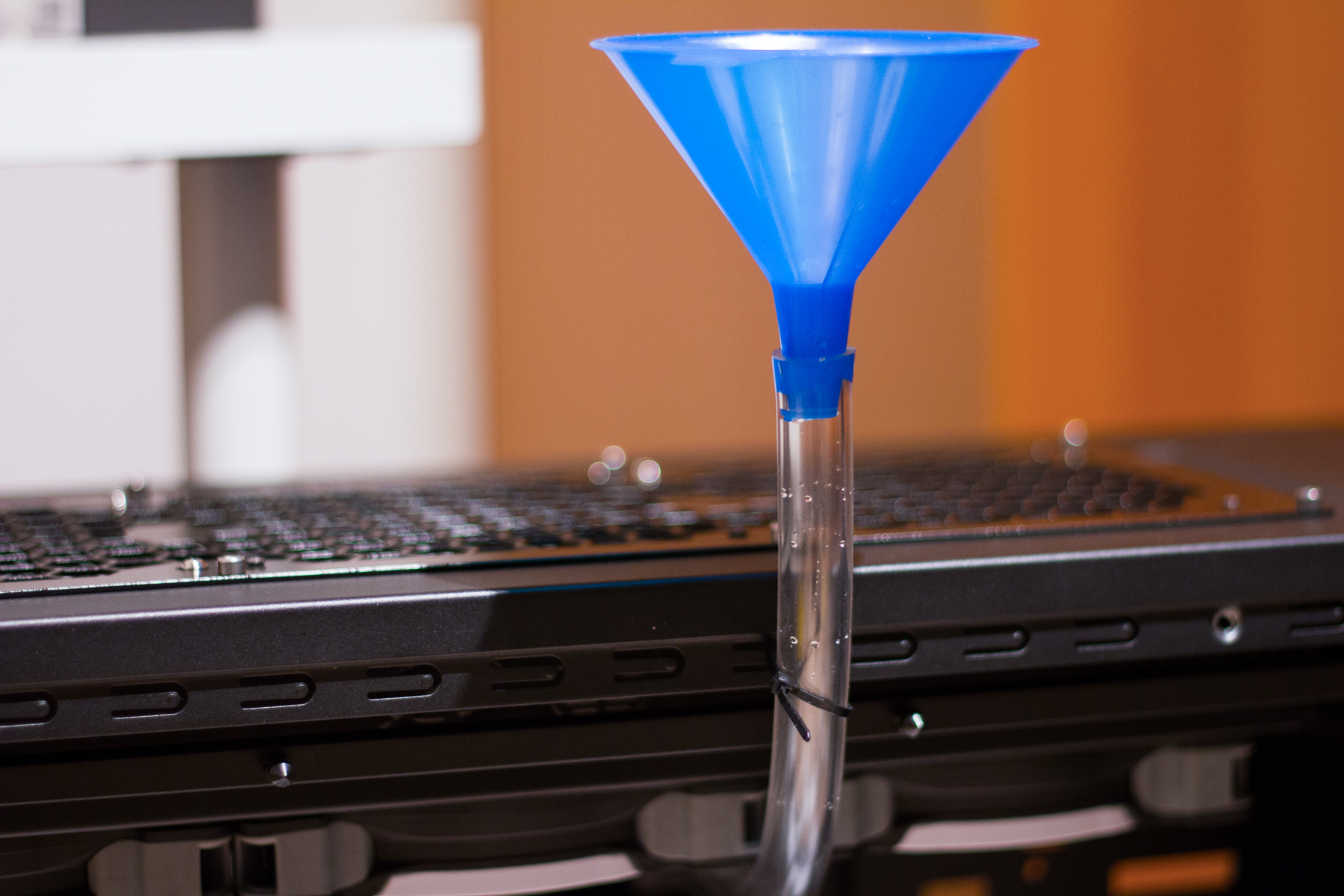

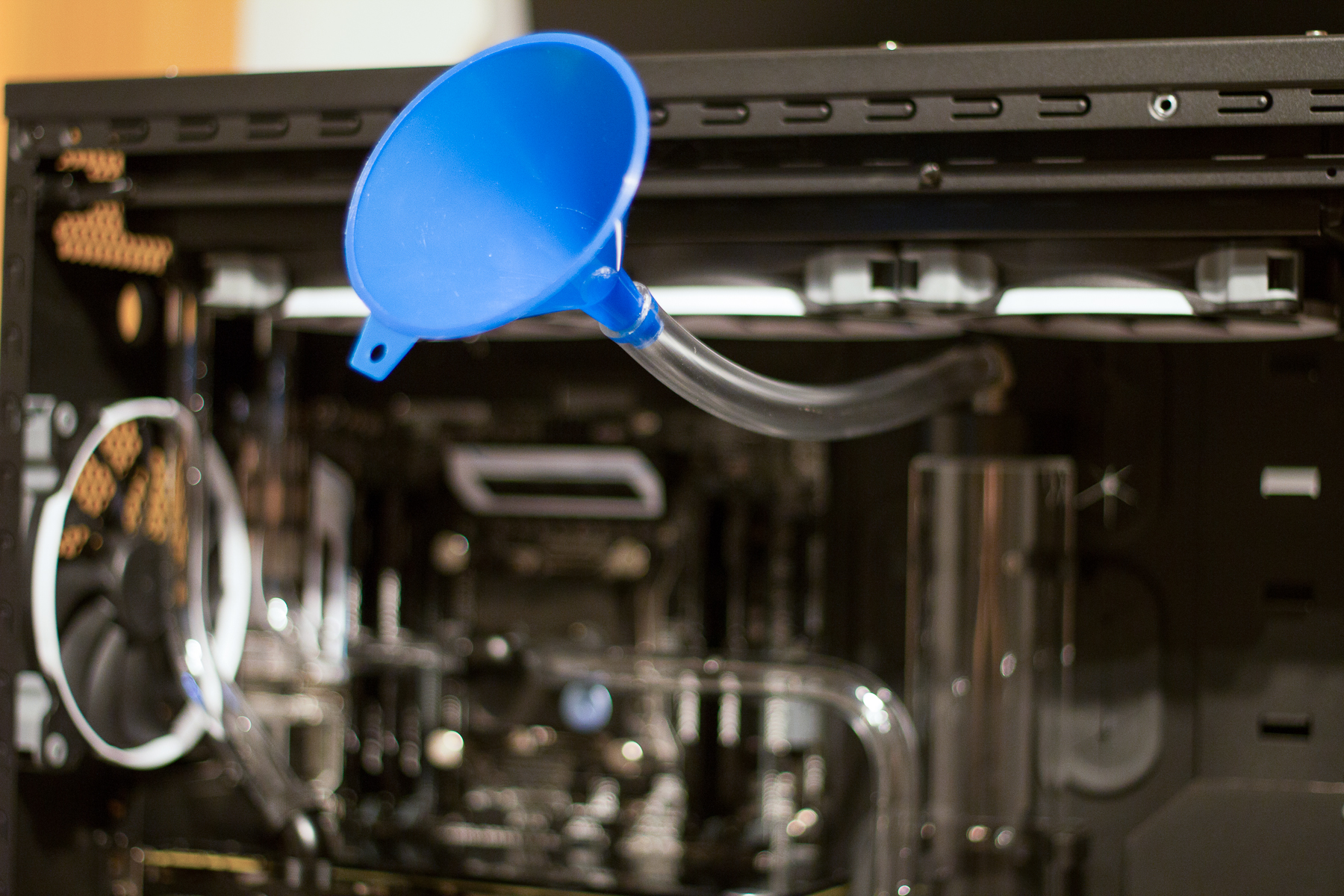

Det jeg tenkte skulle bli det siste for dagen i går var å fylle loopen og la den surre og gå over natten for å teste for lekkasjer. Jeg festet en trakt til en slange og monterte dette på toppen av reservoiret, plasserte papir rundt om i maskinen rett under alle steder som potensielt kunne lekke og begynte fyllingen. Jeg brukte rent batterivann til dette.



De komponentene som var brukt i forrige build, som to av radiatorene og pumpa, har blitt skylt grundig, men det er ikke umulig at det kan være hint av grønnfarge igjen i noe av det (det har tross alt vært brukt i over 4 år), så derfor var planen å uansett kjøre loopen en stund med rent batterivann før jeg tømmer dette (og eventuell smuss som måtte være igjen) og fyller for siste gang med den blandingen jeg skal bruke.

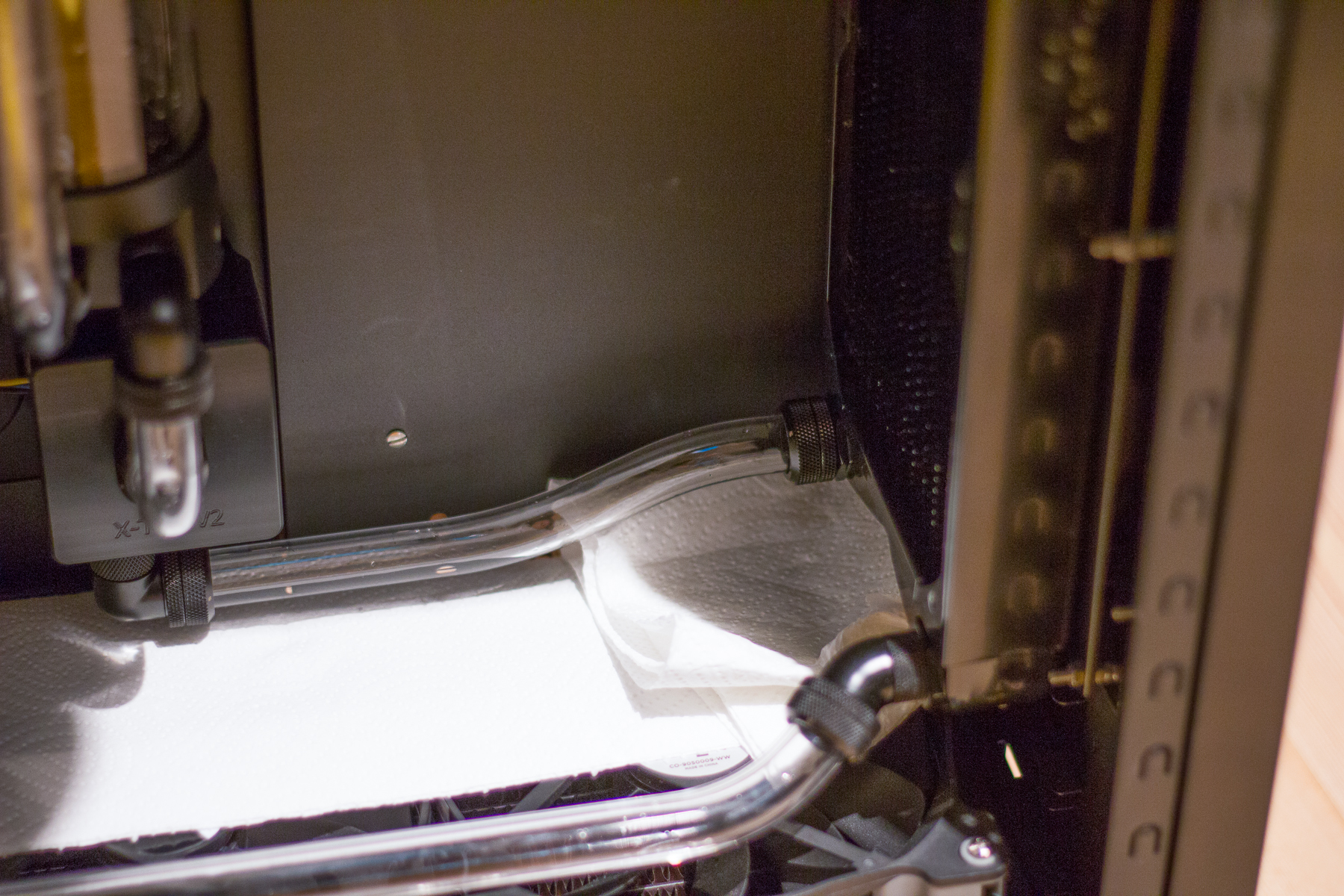

Jeg så ganske umiddelbart at det var noe som ikke stemte helt - det viste seg at to av fittingsene hadde lekkasje. Eller rettere sagt, en fitting og en 45-graders-svivel.

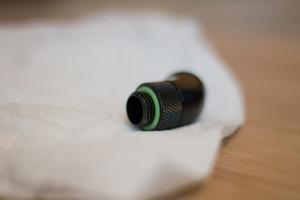

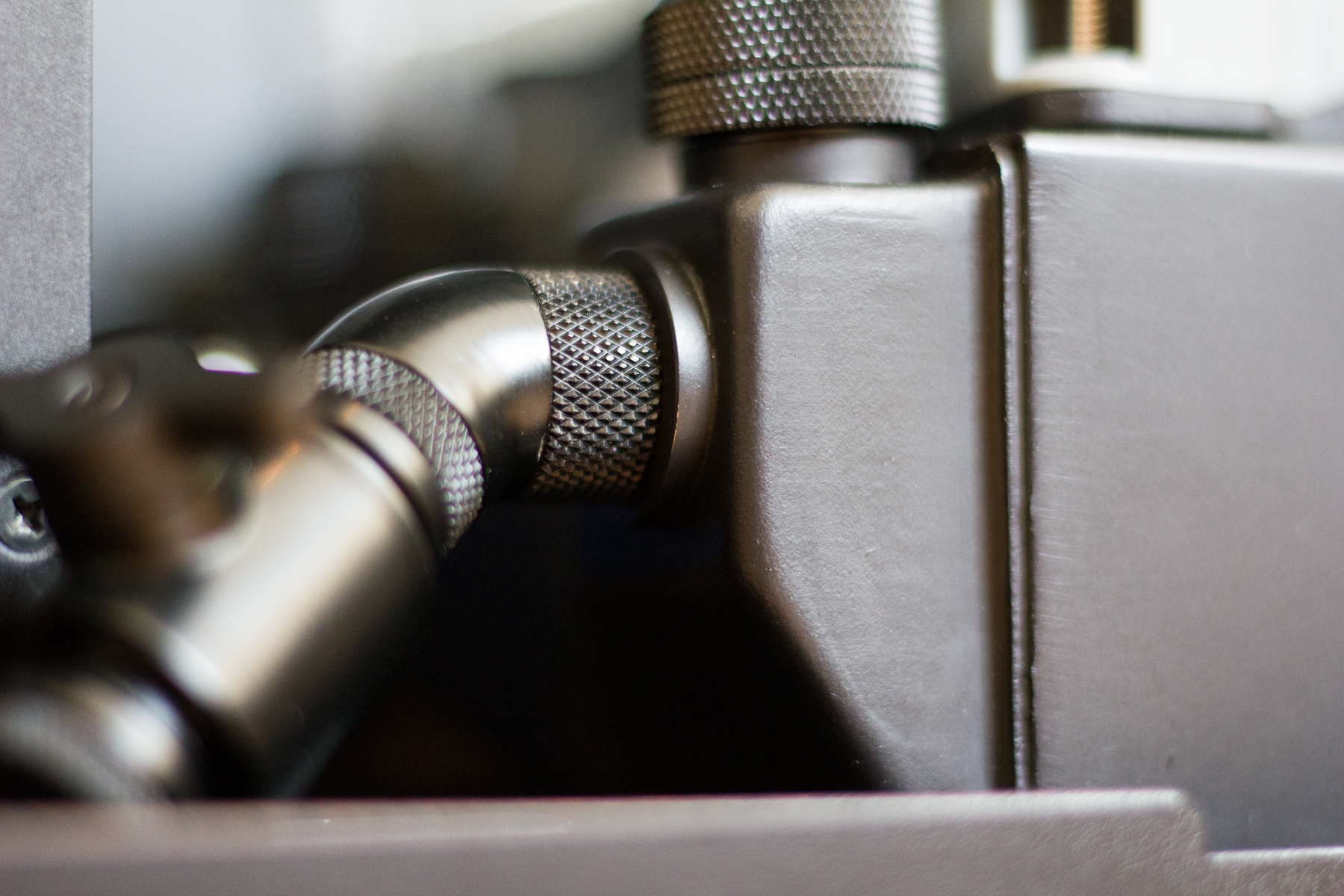

Lekkasjen i fittingen var ikke i koblingen mellom fitting og rør, men mellom fitting og radiator. Det samme gjaldt 45-graderen. Jeg hadde dobbeltsjekket alle koblinger før jeg startet å fylle, og alle satt ordentlig fast, så det var ikke helt opplagt hvor problemet lå. Jeg tømte loopen med drainporten før jeg tok kveld.



Neste dag tenkte jeg å plukke det meste fra hverandre og sjekke hver enkelt del separat for feil/defekter. Heldigvis trengte jeg ikke å demontere så mye for å sjekke de to som lakk. De så begge to helt fine ut, både gjengene var helt fine og pakningne var hele og myke; her er 45-graders-svivelen.





Det jeg til slutt oppdaget var at det faktisk var kanten rundt selve gjengehullet i radiatoren som til sjuende og sist stoppet fittingen og 45-graderen, ikke pakningen, sånn som det skal være. Pakningene var rett og slett litt for små, slik at de ikke ble presset så hardt sammen som de burde. Jeg byttet ut de to pakningene det var snakk om med noen større og tjukkere, og da kjentes det litt annerledes ut når jeg skrudde dem inn også.





Det som er litt interessant her er at begge de to radiatorene det er snakk om har én fitting og én 45-graders-svivel koblet på seg, men på den ene radiatoren gikk det helt fint med fittingen, men ikke svivelen, mens det var stikk motsatt på den andre. Jeg tror konklusjonen uansett er at pakningene på Barrow-fittings (og svivler) er ørlite grann for små. På alle steder der de kobles mot noe helt flatt (som blokker, pumpe etc) gjør de jobben helt utmerket, men når gjengehullet er nedsunket litt i f.eks. en radiator kan det oppstå problemer som ser ut til å måtte behandles som individuelle tilfeller ...

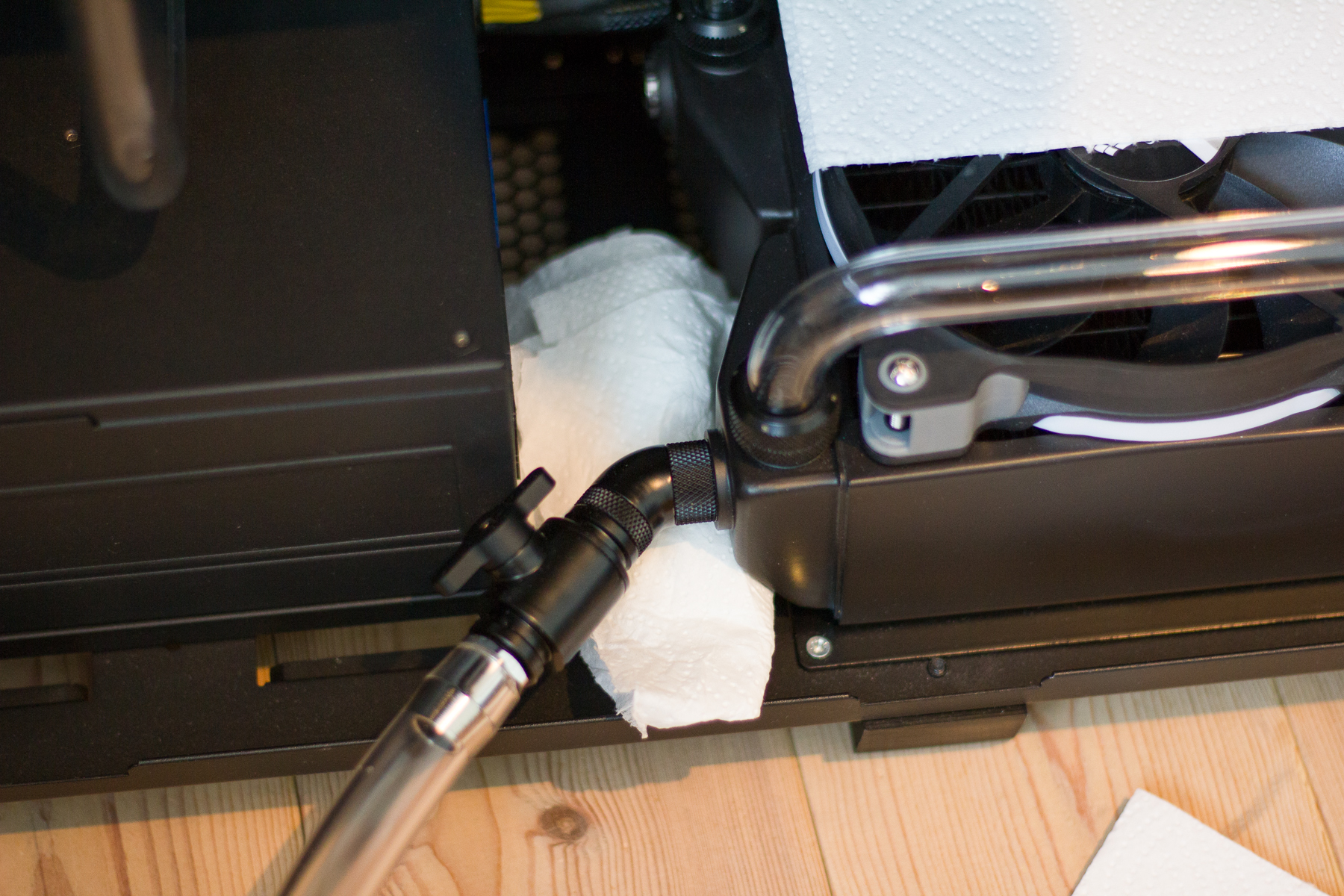

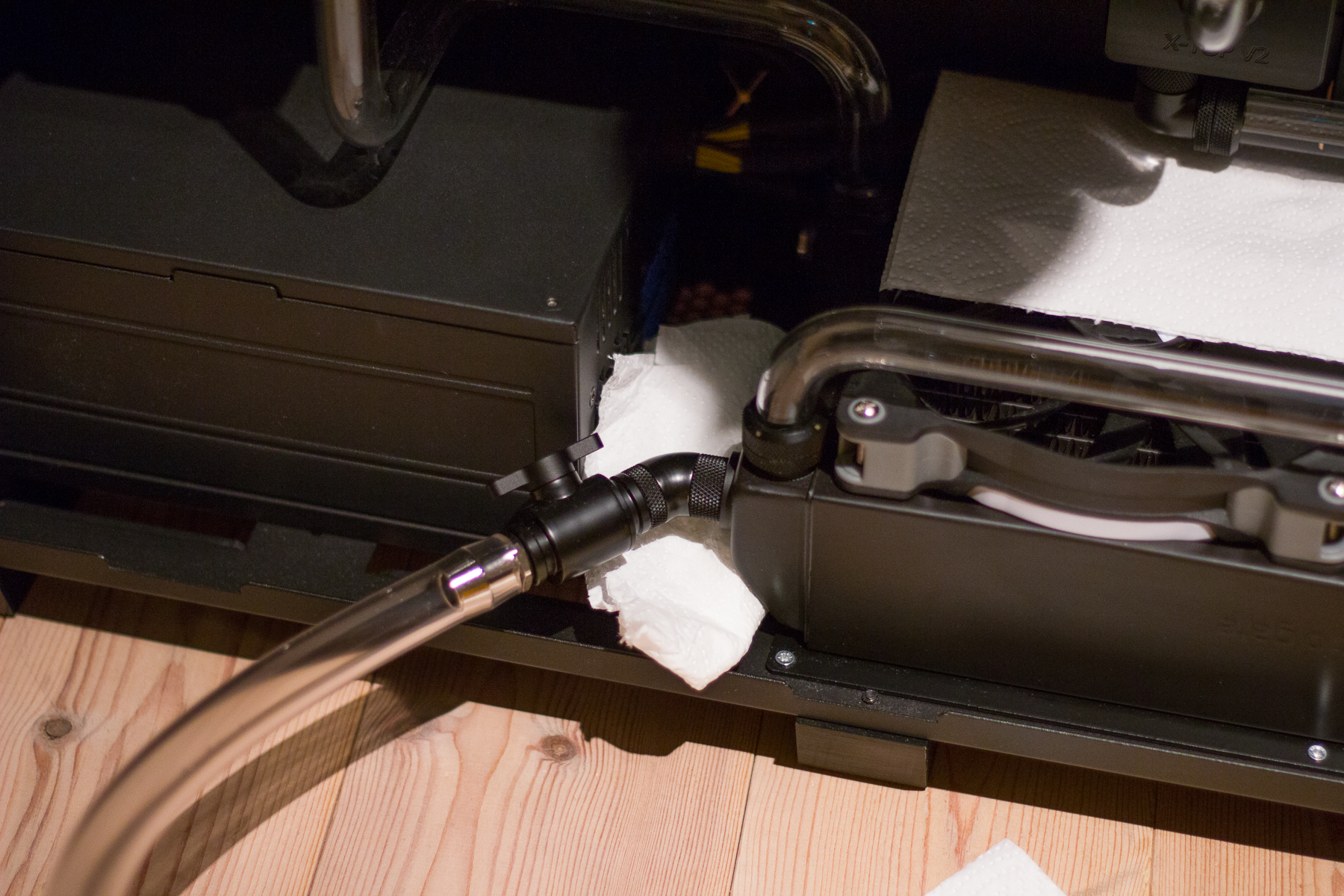

Det kom i hvert fall noe nyttig ut av dette: jeg fikk testet drainporten, og den fungerer helt perfekt!



Etter en ny sjekk av samtlige koblinger og de pakningskiftene som var nødvendig (bare de to nevnte) satte jeg alt sammen igjen og fylte loopen på nytt. Nå har pumpa kjørt i en times tid, foreløpig uten noen form for lekkasje. Jeg tenker å la den gå noen timer til, kanskje over natta, før jeg fortsetter.





Kommentartråden til prosjektet finner du her.

[Breidablik]

Oppdatering #18

- Radiatortrøbbel -





Jeg lot som planlagt systemet gå i et helt døgn, altså over natta, før jeg så meg fornøyd med lekkasjetestingen. Denne gangen var det ingen lekkasjer så vidt jeg kunne se! Topp!

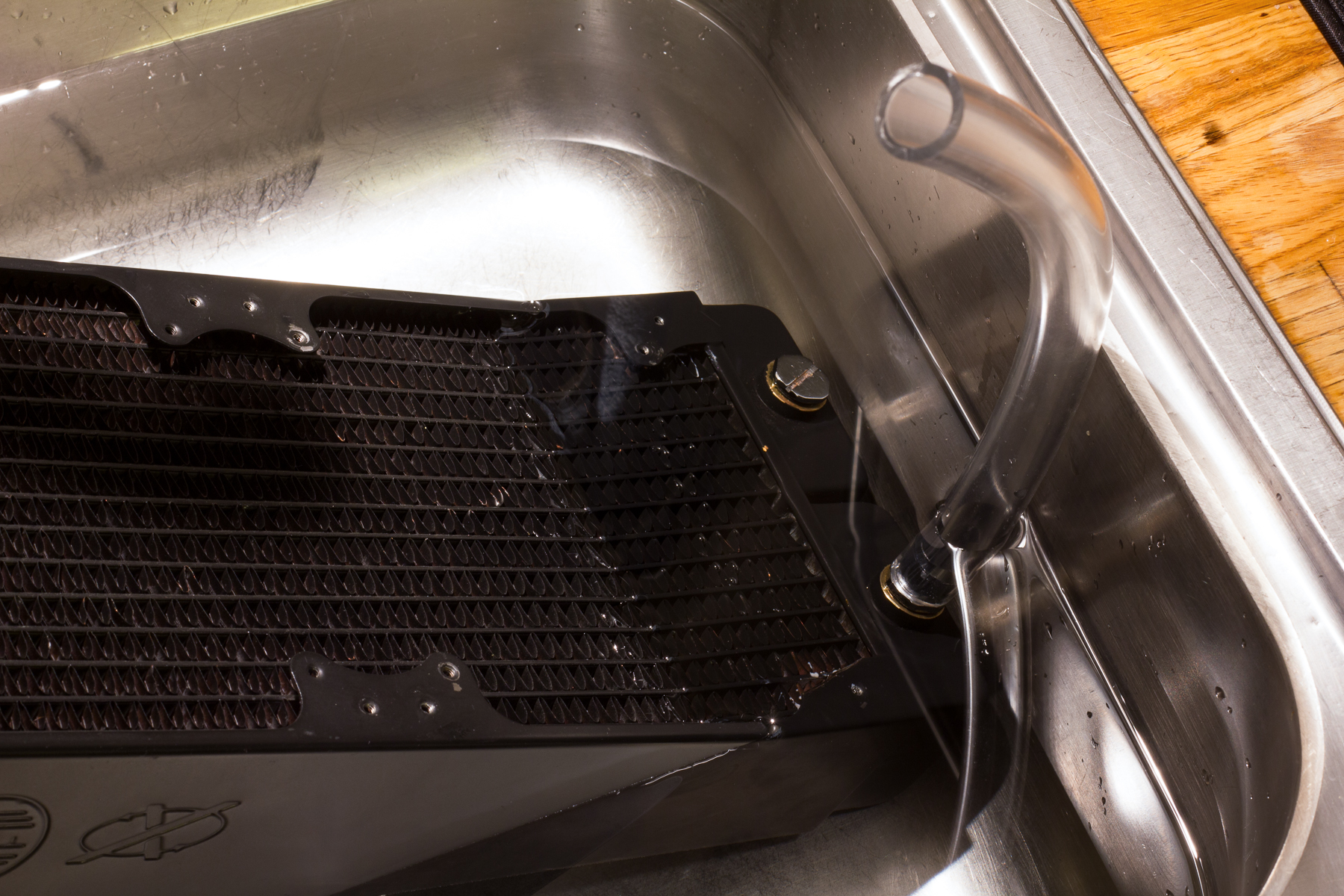

Jeg tenkte det kunne være greit å prøve å bleede loopen også, altså å få bort luftboblene som ligger rundt i systemet. Jeg gjorde dette dagen i forveien også, men tenkte at det kanskje var mer igjen, så jeg vippet litt på maskinen - og plutselig ble det vått i papiret som lå oppå strømforsyningen. Det hadde tilsynelatende dryppet fra en av viftene som var montert i topp-raden. Jeg slo av pumpa, tørket opp det vannet som hadde dryppet (ikke så mye) og prøvde å finne ut hvor det kom fra. Jeg skrudde ut viften det hadde dryppet fra (den helt bakerste), men jeg kunne fortsatt ikke se noe galt. Etter en del pønsking tømte jeg loopen og demonterte de to rørene som var koblet i topp-raden før jeg fjernet hele radiatoren. Ved en nærmere kikk så jeg hvor problemet lå - det var gått hull i den ene vannkanalen rett under et av skruehullene. Det var bare SÅ VIDT hull der, og det var nok også grunnen til at det tok et helt døgn før det faktisk lakk.

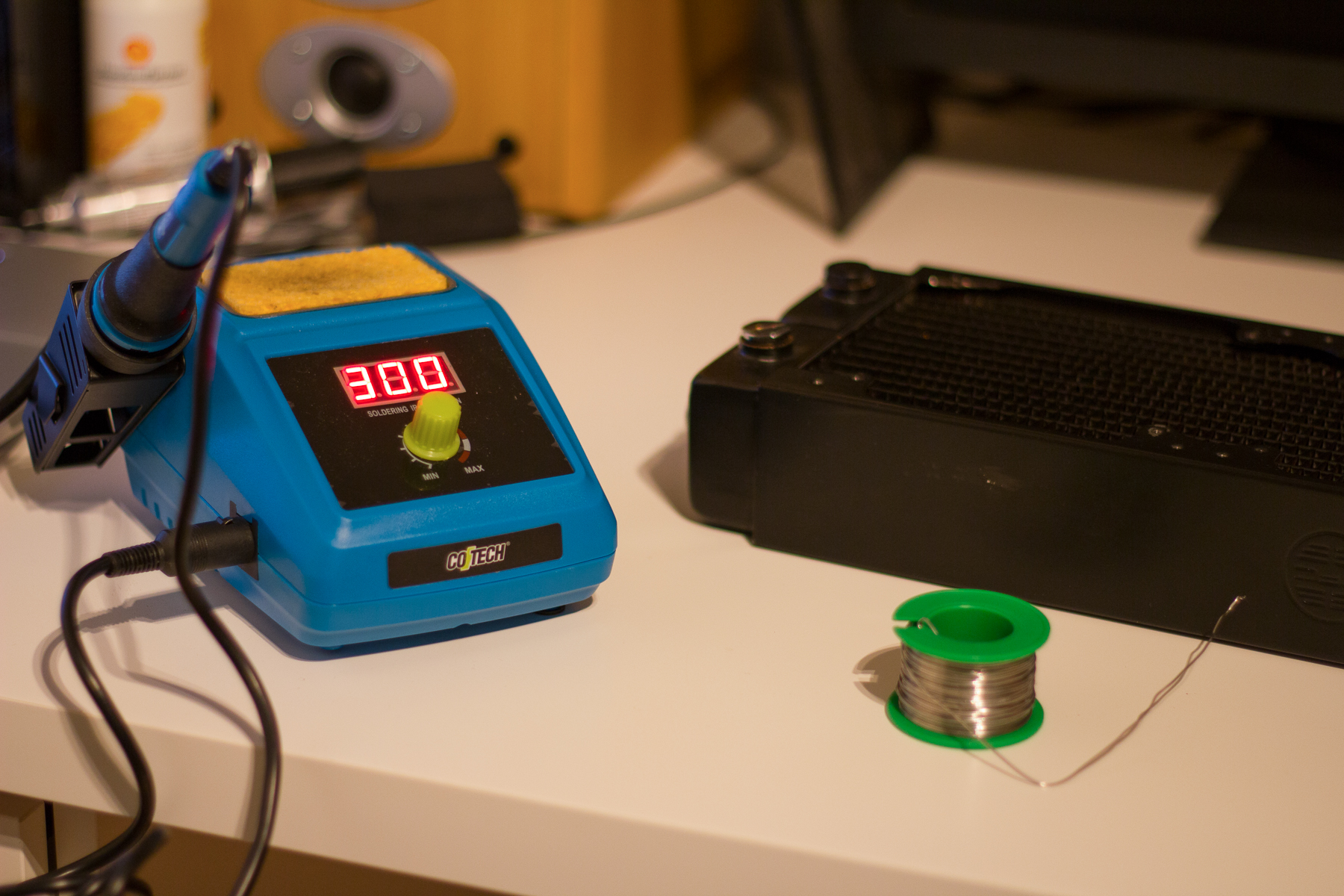

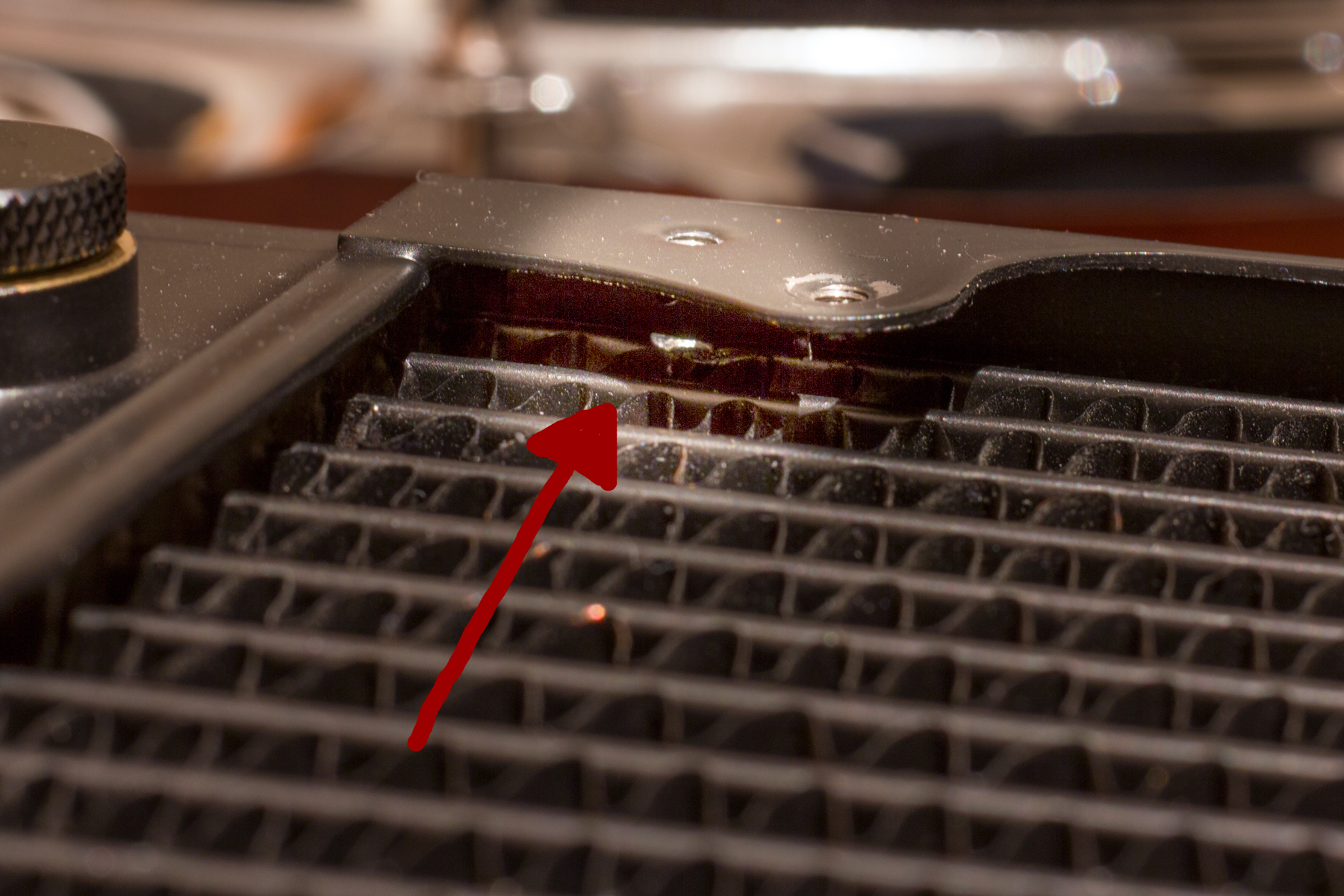

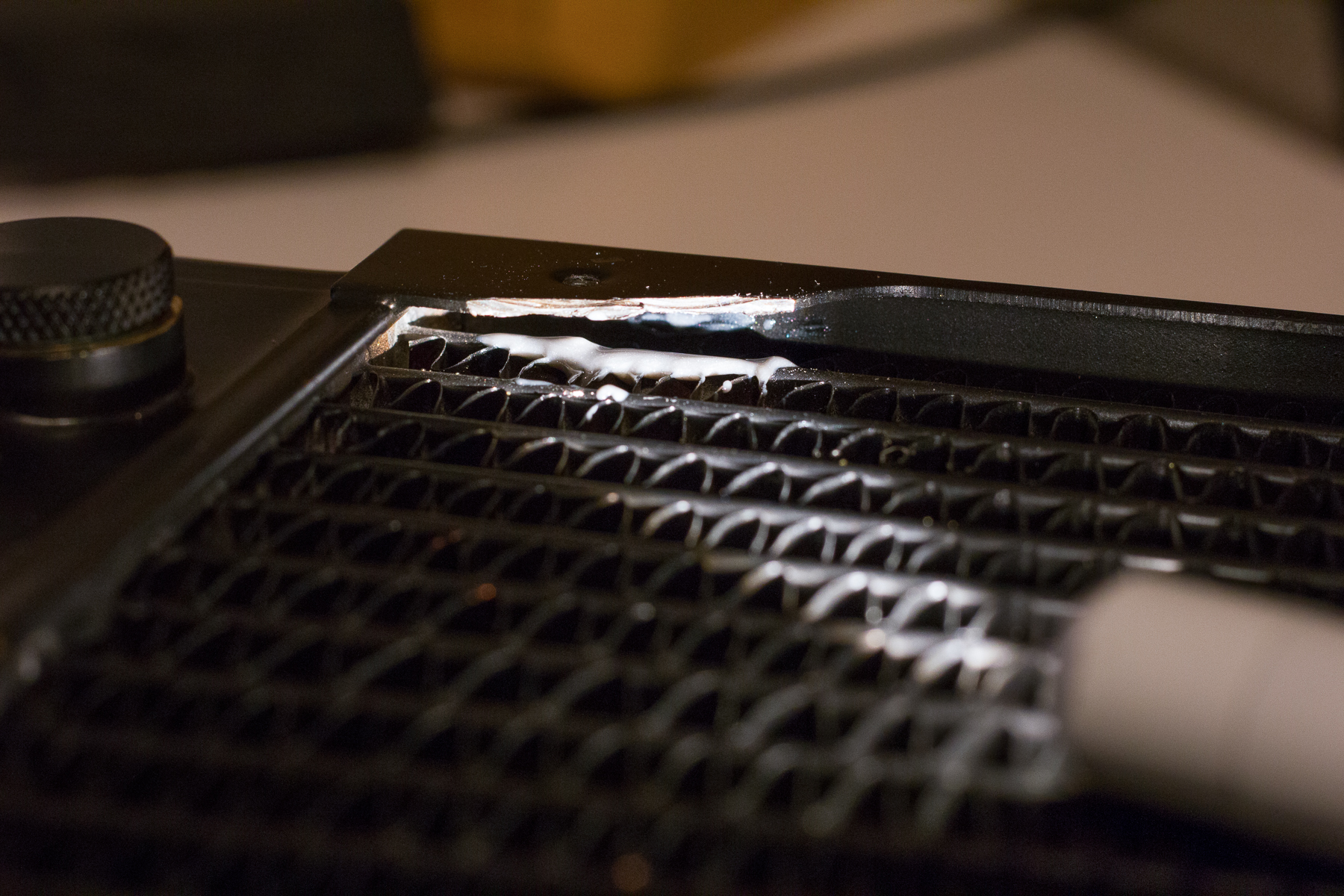

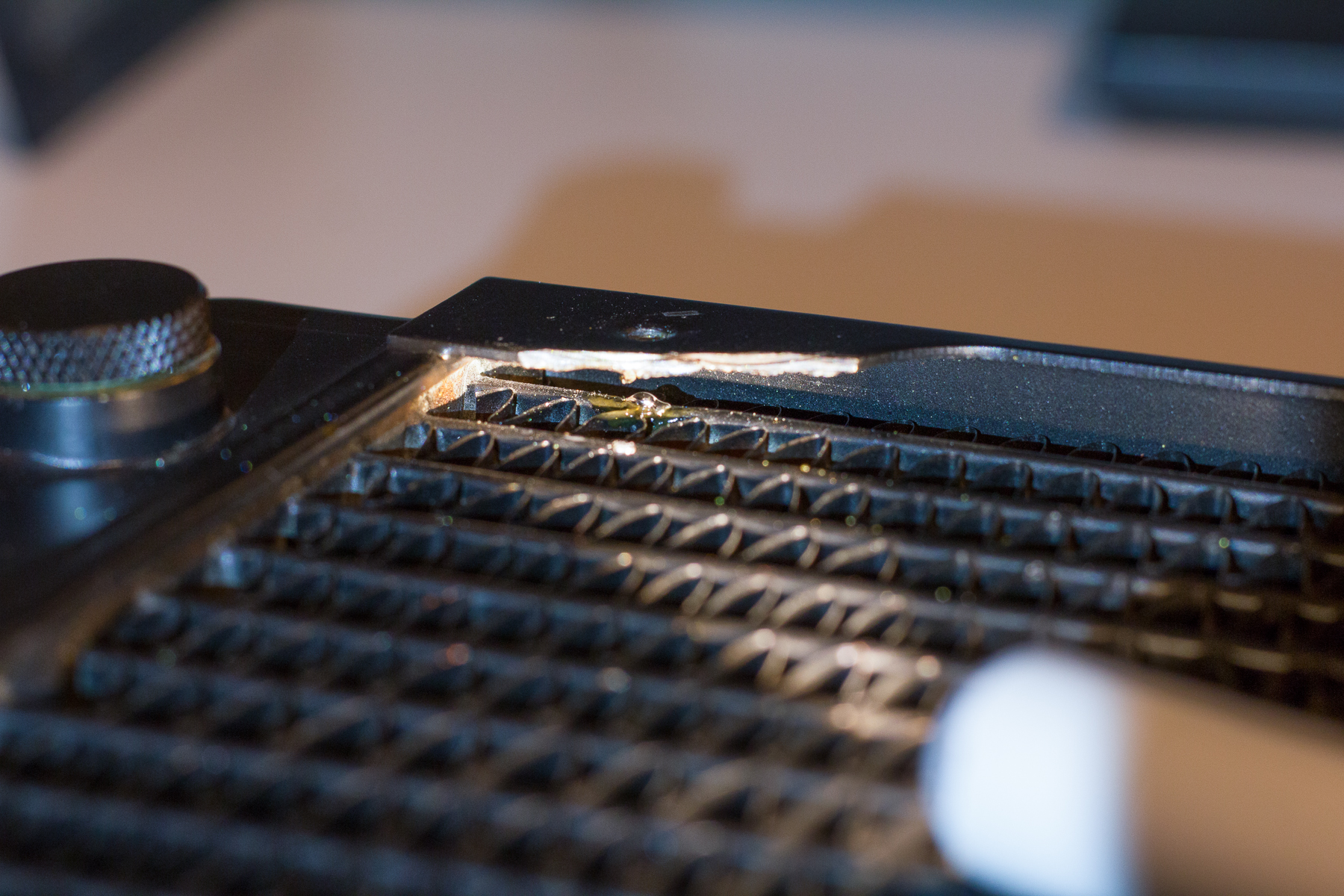

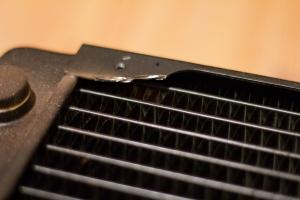

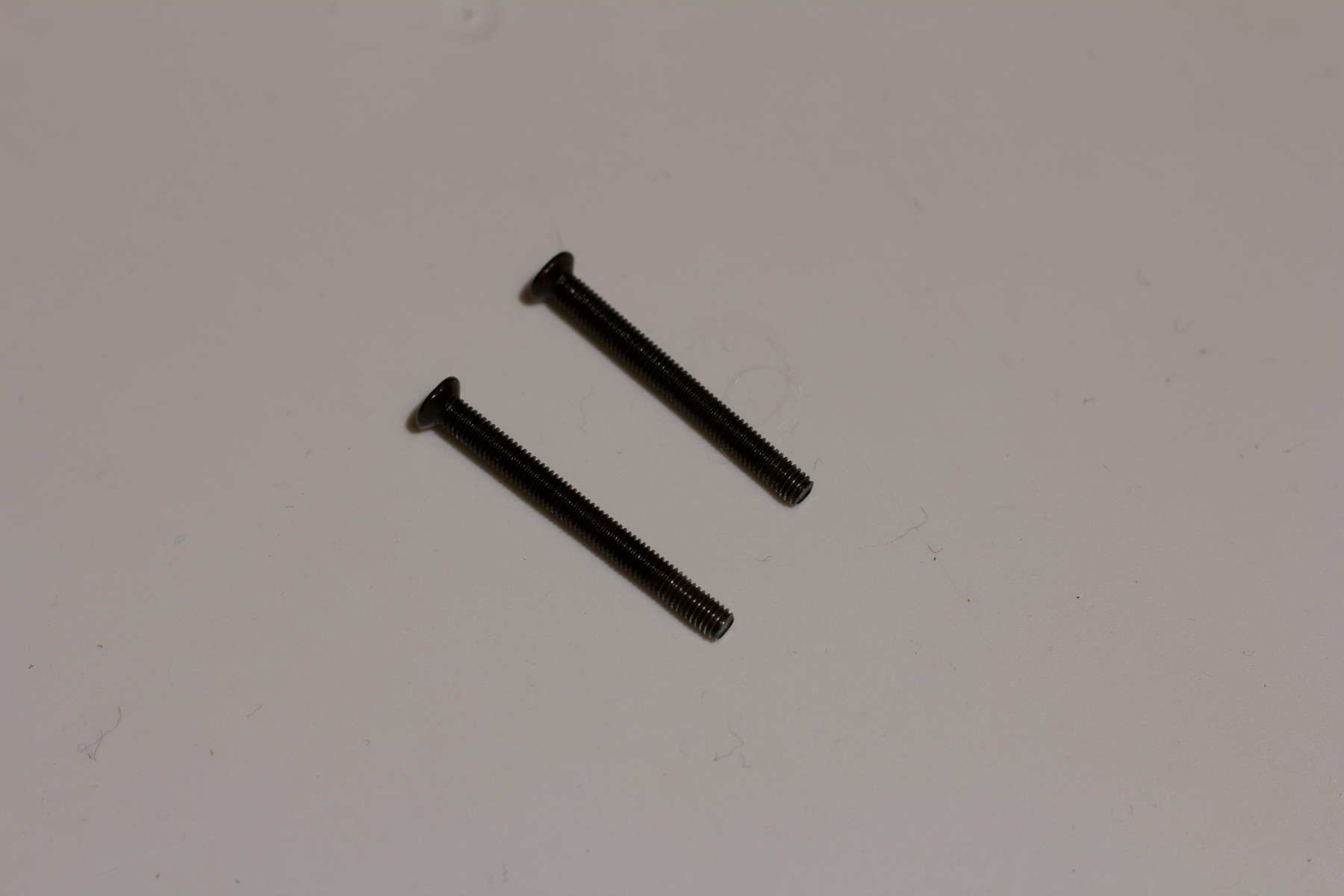

Det var helt tydelig en skrue som hadde laget hullet, men hvordan det hadde skjedd var utenfor min forståelse. Ingen skruer var skrudd inn spesielt hardt, bare nok til å holde viftene komfortabelt på plass, og jeg hadde testet at lengden på skruene var riktig - 30mm. Det vil si, jeg hadde sjekket på et par av skruene, og antatt at resten var like lange siden de lå i samme pose.



Jeg målte dette på nytt, men alle skruene hver for seg denne gangen, og så til min forbløffelse at en (1!) av skruene var ca 2 millimeter lenger enn resten.





Der var altså feilen - et helt idiotisk problem, men like fullt min egen feil dessverre ... Nå var spørsmålet om jeg skulle våge å reparere dette selv og med det satse på at det ble tett nok til å anse komponentene i maskinen som trygge, eller om jeg rett og slett skulle kjøpe en ny. Etter litt googling var svarene jeg fant veldig tvetydige. Noen mente at en slik reparasjon absolutt var mulig å gjennomføre suksessfullt, mens andre mente at en lekk radiator var klar for søppelkassa.



Jeg har gjort såpass mye modding og diverse i dette prosjektet at svaret var klart nok for meg. På tide å finne fram dremel og loddebolt!





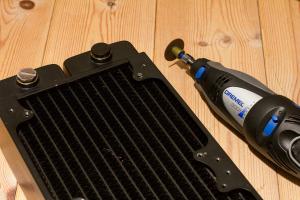

Jeg begynte med å skjære bort et skruehull i radiatoren som er til 120mm-vifter, som jeg aldri kommer til å bruke uansett. Dette var nødvendig for å komme til hullet skikkelig, da det bare er noen millimetere å jobbe med.





Så måtte pulten skifte rolle igjen - loddestasjon denne gangen.





Ei lita lykt og noen minutter med loddebolt og tinn endte opp i noe som for meg ser ut som en god tetning. Dette er det selvsagt veldig vanskelig å si med sikkerhet, mye grunnet at det er veldig vanskelig å se noe som helst på så små reparasjoner.





I tillegg til dette tenkte jeg at et godt lag med metall-epoxy måtte gjøre susen. Jeg hadde heldigvis mer igjen fra liminga av frontgrillen.





Dette var det enda vanskeligere å føre på på en pen måte, så det ble mye epoxy utover et større område enn strengt tatt nødvendig, men det gjør meg ingenting så lenge det blir tett.





Da var det bare å la dette tørke over natta før det skal sjekkes for lekkasjer igjen. Krysser fingrene!



Kommentartråden til prosjektet finner du her.

[Breidablik]

Oppdatering #19

- Lekkasjetest -





Nå har epoxyen fått et godt døgn til å tørke fullstendig (selv om det står 5 min på tuba) så da var det på tide å sjekke om dette gjorde susen! Jeg har aldri hatt behov for å gjøre noe slikt før, men jeg tenkte at den sikreste måten å teste for lekkasje på måtte være å bruke luft. Jeg satte endeplugger i alle hull bortsett fra ett hvor jeg monterte en fitting og satte på en slange. Deretter fylte jeg kjøkkenvasken med vann, dynket radiatoren nedi og prøvde å blåse inn i røret. Hvis det var hull noe sted burde det dannet seg små luftbobler.



Heldigvis ser det ut til å være fullstendig tett! Jeg tok i så hardt jeg kunne, men det kom ingen bobler! For en lettelse!







Nå gir jeg radiatoren en stund for å tørke utvendig før jeg endelig kan fortsette.



Kommentartråden til prosjektet finner du her.
