Programmering av PLS på skulen

[VGSguttfråfjorden]

Hei



Eg  har fåt  i oppgåve  i  automatisjon å  programmere. Oppgåva er når man trykker på  nødstopp bryter så  skal  raudt  lys (  som indikerer feil  på  anlegget) blinka  repiterande og  når man tilbakestiller nødstoppen  så  slutter det å  blinke  og det blir tilbakkestilt



mvh  VGSguttfråfjorden



takk  for  alt av hjelp  på  forhond  og håper at  noken erfarne pls  programmererer kan  hjelpa  meg  med dette  problemmet.

[Bjonness406]

Kan du ikke bare lage den slik?



 Nødstopp bryter                    Clock 1Hz              Rød lampe

--|/|-----------------------------------||---------------------( )



Da vil lampen blinke når nødstopp ligger inne.

"Tegnet" det i ladder nå, bruker du ladder eller FBD?

[VGSguttfråfjorden]

Kan du ikke bare lage den slik?



 Nødstopp bryter                    Clock 1Hz              Rød lampe

--|/|-----------------------------------||---------------------( )



Da vil lampen blinke når nødstopp ligger inne.

"Tegnet" det i ladder nå, bruker du ladder eller FBD?

ja eg  bruker  ladder  men  eg  programerer  med gx developer siden  det er mitsubishi pls som er på  skulen.  kva  funksjon  er det da ??  eg har  iallefal  aldri  brukt den.

[Bjonness406]

Mener du hvilken funksjon "clock 1Hz" har? Det legger inn og ut 1 gang i sekundet. Har ikke brukt gx developer (bruker kun simens pls på skolen). Tror det er en funksjon på pls'en din om å legge inn clock pulse (på vårt pls program, så må vi inn i instillinger og skru det på først, vi bruker totally integrated automation).

[VGSguttfråfjorden]

Mener du hvilken funksjon "clock 1Hz" har? Det legger inn og ut 1 gang i sekundet. Har ikke brukt gx developer (bruker kun simens pls på skolen). Tror det er en funksjon på pls'en din om å legge inn clock pulse (på vårt pls program, så må vi inn i instillinger og skru det på først, vi bruker totally integrated automation).

Ja  eg skal  inn å  prøva  å sjå  om eg ka n bruka den  funksjonen. men  siden  den versonej  av  gx developer som  eg  bruker på  skueln er noken  år no  så tviler eg litt på  det.  Men kan du  frogamera  noke som inneheld  set/reset, minne , tidsfunksjon osv  som eg kan  gjera  med gx developer versjonen som eg har?? (  den  er veldig gamal  den versjonen som  eg har fåt av skulen).

[arne22]

Hvis PLS'en ikke har en "blinkbit", så kan det vel programmeres som en holdekrets som resetter seg selv ved hjelp av en timer eller noe slikt. Foreslår at spørsmålsstilleren først forsøker å legge ut et forslag eller et første utkast til en løsning.

[arne22]

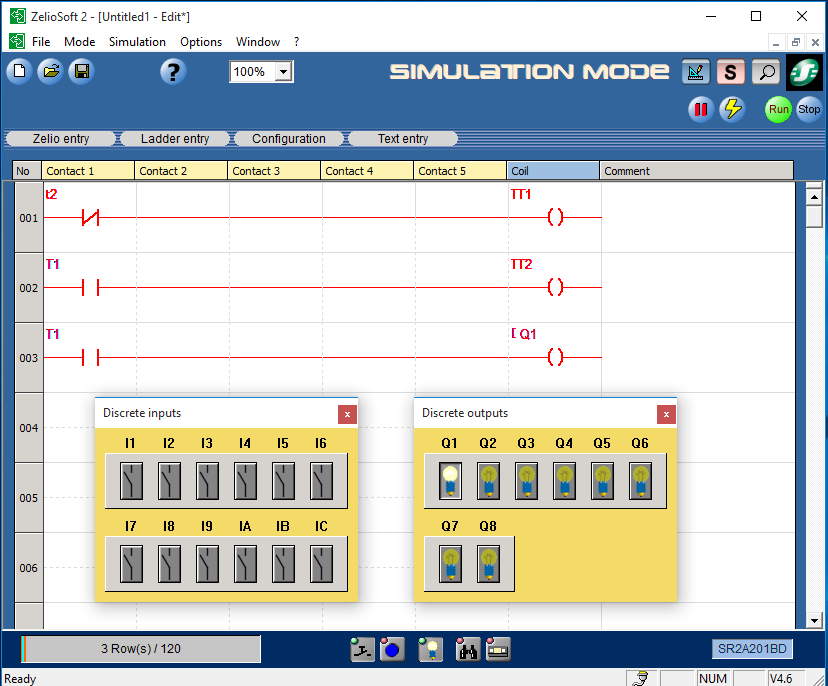

Testet med to timere og det ser ut til å fungere. Utgang Q1 "blinker" dvs slås på og av.

Endret 31. oktober 2015 av arne22

[VGSguttfråfjorden]

ja takk  for svar  eg skal  ta  å  prøva metoden din  arne22, men  eg  tenkte  på  noke sånt som detta. https://gyazo.com/1a05e60e169a24dcdcb0d27708946b3f



Vil detta  gå ? x2 = nødstopp brytar, y5=raudtlys

[arne22]

Forsøkte å kikke på den og å testkjøre den også, men fikk ikke "tak i" virkemåten. Det hadde kanskje hjulpet med en litt "dypere forklaring"



Helt generelt: Hvis man skal lage en "blinkbit" (puls av og på) for en PLS som ikke har dette som innebygd, så tror jeg at man behøver to timere, en for å styre hvor lenge "blinkbit" er av og en for å styre hvor lenge den er på.
