Automasjonssystemer vg1

[arne22]

Forrige oppgave ble jo ferdig.



Når det gjelder løsningsforslaget til oppgave no 2 over, så ser det ut som om timeren er brukt feil, slik at den ikke vil virke.



Hvis man skal få noen særlig fart på PLS programmeringen så er man nesten nødt til enten å få tak i en PLS eller å laste ned og installere en simulator på en PC. Det blir som fotballspilling, svømming og sykling. Man lærer ikke å svømme eller å spille fotball eller å sykle ved å se på andre som utfører dette, og heller ikke ved å "diskutere saken". Man må nesten praktisere litt selv for å få litt "følelse" med hvordan tingene fungerer.

[Audi s4 q]

Ble ferdig:)

Fordi jeg hverken har tilgang til pc eller pc selv! Så da er eneste mulighet å resonnere meg frem på eksemplene i boken og spørre her ser og på YouTube og googler litt!

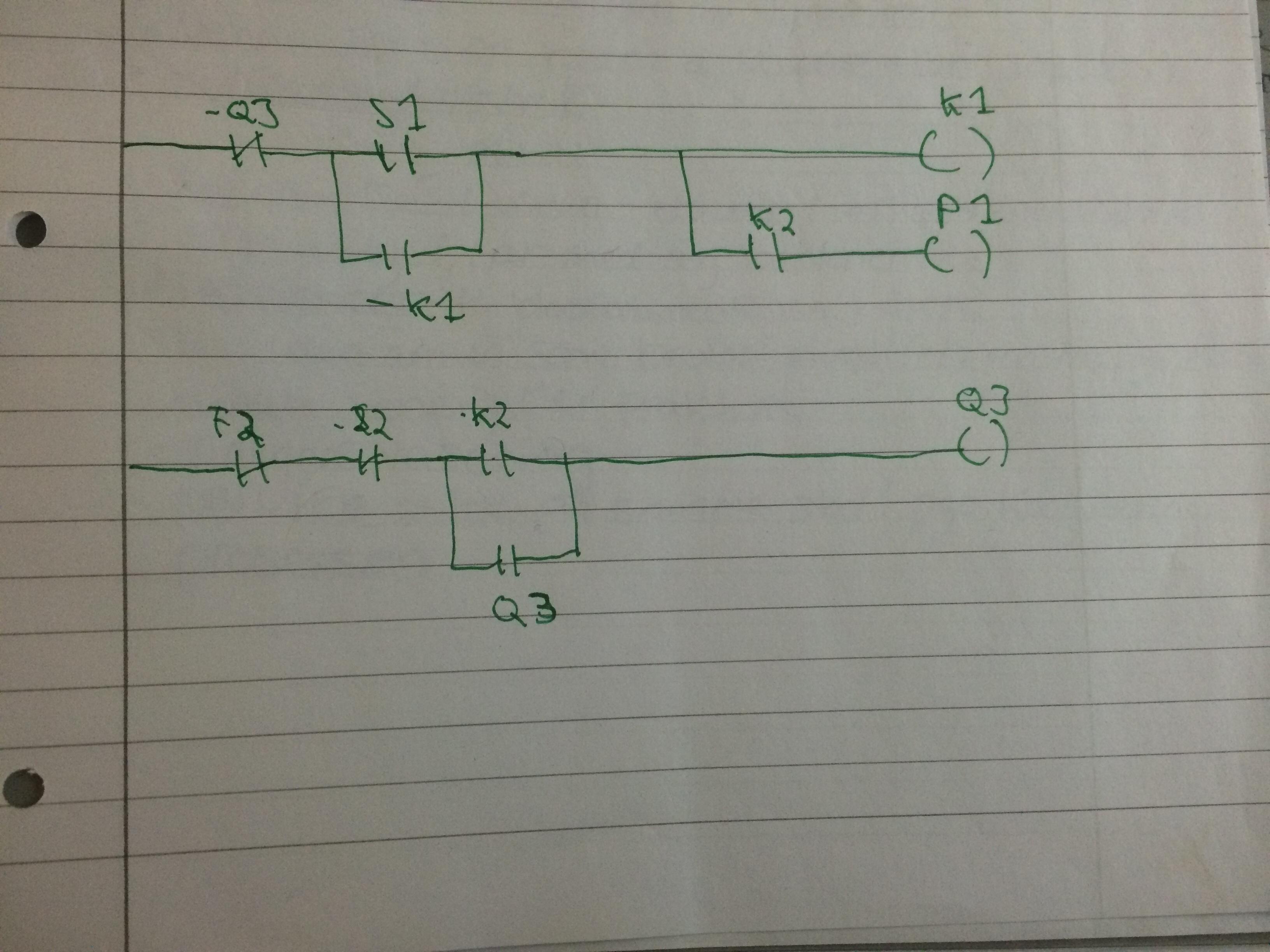

Men da har jeg forsøkt meg på samme oppgave igjen:)

Beklager om den kommer feil vei, men har kun mobilversonen!

[Bjonness406]

Den vil ikke fungere.



Det du gjør er å prøve og "oversette", I denne oppgaven kan du kvitte deg med -K1, og -K2. Istendefor -K2 bruker du TON i pls programmet som er en timer. Og istedenfor -K1 bruker du set (S) og reset ®.



Ville også anbefalt og bruke memory (M) på denne oppgaven, men prøv å holde deg til minst mulige.



Når Set får signal, vil den ville inne helt til den får et signal inn på reset igjen.



Så du kan gjøre følgende.

Start               M0.0
---||--------------(S)


M0.0
---||----------------------------TON (søk på google etter bilde)
                  |
                   --|/| M1 -----( )   P1


   TON.Q (Q for utgang på TON)                  M1
---||--------------------------------------------------(S)



Stopp                    M0.0
---||----------------------( R)
                   |
                    -------( R)     M1

Er ikke helt sikker på om dette er riktig, gjorde det ganske så raskt nå.

Endret 27. oktober 2015 av Bjonness406

[arne22]

Begge de to løsningsforslagene over har sannsynligvis "små feil" som gjør at de ikke vil fungere.



Begge to kan komme til å fungere ut i fra forholdsvis små modifikasjoner.



Å "oversette" styrestrømksskjema til Ladder eller å bruke S/R vippe er begge to måter som kan fungere.



Hva med å utarbeide 2 forskjellige programmer, etter hvert sitt "designprinsipp" som løser den samme oppgaven?

[Bjonness406]

Begge de to løsningsforslagene over har sannsynligvis "små feil" som gjør at de ikke vil fungere.



Begge to kan komme til å fungere ut i fra forholdsvis små modifikasjoner.



Å "oversette" styrestrømksskjema til Ladder eller å bruke S/R vippe er begge to måter som kan fungere.



Hva med å utarbeide 2 forskjellige programmer, etter hvert sitt "designprinsipp" som løser den samme oppgaven?

Går fint å "oversette" altså, er ikke det.



Men i oppgaven står det at relestyringen skal byttes ut, og da -K1 og -K2 trenger ikke de og brukes. Blir bare dyrere for bedriften hvis du skal kjøpe inn en pls, men fortsatt bruke relestyring.



Bedre å bruke tellefunksjoner og holdefunksjoner innebydg i pls'en da.



Kan godt være noe feil med min, gjorde det bare raskt for å vise en bedre måte og bygge det opp på.

TS sitt skjema blir veldig rotete, bedre hvis du lager flere nettverk, med mindre ting på hver slik at det blir mer ryddig. Veldig mye lettere å se hva som er feil på denne måten også.

[arne22]

TS har jo utarbeidet et utkast til et PLS program og ikke et styrestrømsskjema. Det vil framgå av styrestrømsskjema hvor mange kontaktorer man skal bruke. TS har brukt "innebygd holdefunksjon" eller i alle fall "programmert holdefunksjon".



Man må jo ellers ha både et PLS program og et styrestrømsskjema.



Jeg synes at TS sitt utkast til program er det "ryddigste" og det som kan gi "en klarest logikk" men begge programmeringsmåter kan jo fungere.



Foreslår at "noen" utarbeider kjørbare programmer for begge programmeringsmåtene.

[arne22]

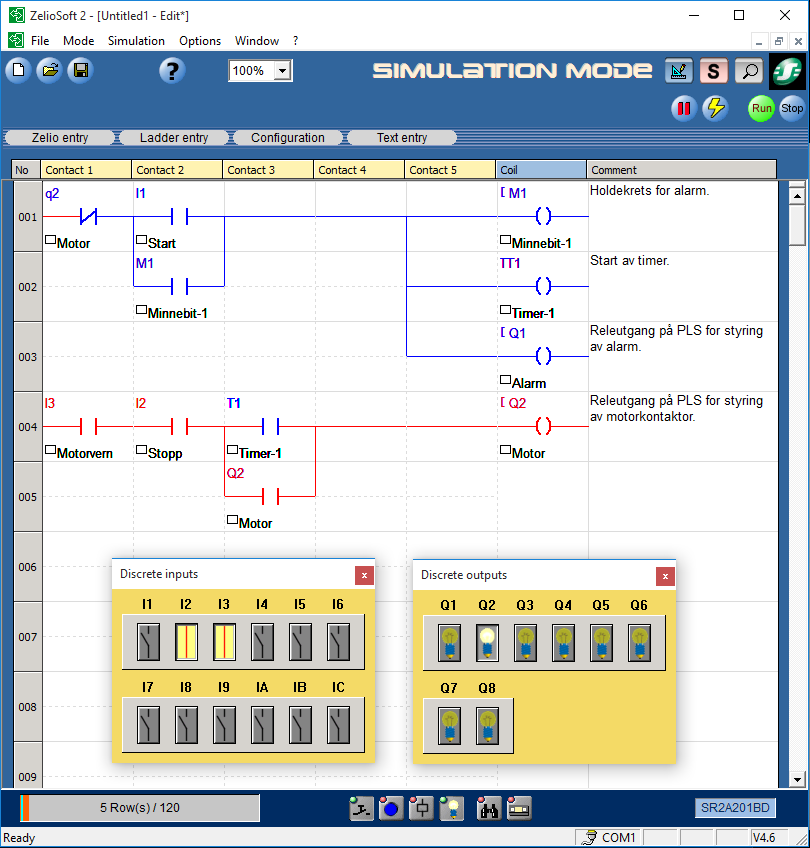

Løsningsforslag basert på løsningsmodellen til TS:





[Audi s4 q]

Tusen takk for hjelp og forklaring til dere begge! Har eksamen 1.desember, så prøver å lære mest mulig om dagen!



Er kun IL LD OG FBD skjema jeg lærer, aldri sett det første løsningsforslaget før!



Men tegnet faktisk den "riktige" løsningsforslaget først, men av en eller annen grunn trodde jeg "hornet" skulla ha timer! Nå ser jeg at timeren starter motoren og Q3 og dermed slår hjelpekontaktoren ut, og hornet stopper å tute:)



Skjønner mer og mer for hver oppgave!



Men i denne boka lærer jeg kun å tegne om fra styrestrøm til IL, FD eller FBD:) lærer sikkert mer avansert i VG2:)



Har flere oppgaver jeg skal prøve meg på nå, blant annet sekvensstyring:)

[arne22]

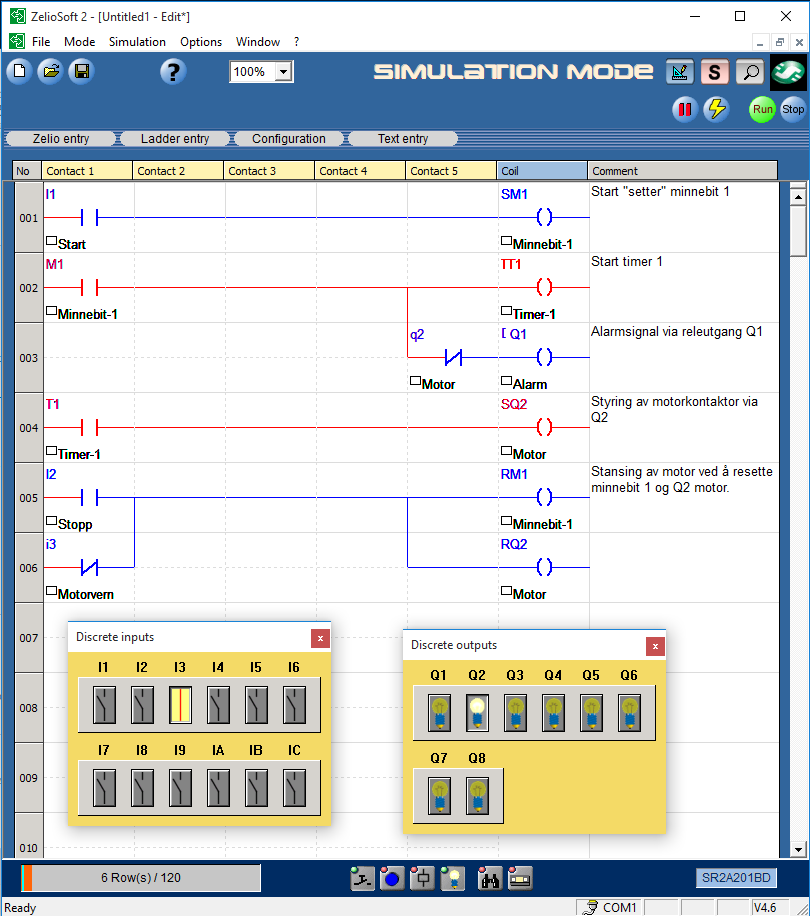

Her har vi løsningsforslag basert på metode 2. Synes selv at denne er litt mindre lesbar, men den funker forholdsvis likt:





[arne22]

Ellers viktig å ha styr på "styrestrømsskjema" eller "oppkobling":



http://pls.elfag.info/pls-hardware/oppkobling-24v-pls



http://pls.elfag.info/pls-hardware/oppkobling-240v-pls



Hovedstrømskrets vil vel oftest være noenlunde lik for kontaktor og PLS styring.

[Bjonness406]

TS har jo utarbeidet et utkast til et PLS program og ikke et styrestrømsskjema. Det vil framgå av styrestrømsskjema hvor mange kontaktorer man skal bruke. TS har brukt "innebygd holdefunksjon" eller i alle fall "programmert holdefunksjon".



Man må jo ellers ha både et PLS program og et styrestrømsskjema.



Jeg synes at TS sitt utkast til program er det "ryddigste" og det som kan gi "en klarest logikk" men begge programmeringsmåter kan jo fungere.



Foreslår at "noen" utarbeider kjørbare programmer for begge programmeringsmåtene.



Oppgaven var å bytte ut relestyringen, ikke bruke relestyring og pls.



Ser også at jeg kunne lagt motor 1 etter ton, istedenfor på egen linje.





Tusen takk for hjelp og forklaring til dere begge! Har eksamen 1.desember, så prøver å lære mest mulig om dagen!



Er kun IL LD OG FBD skjema jeg lærer, aldri sett det første løsningsforslaget før!



Men tegnet faktisk den "riktige" løsningsforslaget først, men av en eller annen grunn trodde jeg "hornet" skulla ha timer! Nå ser jeg at timeren starter motoren og Q3 og dermed slår hjelpekontaktoren ut, og hornet stopper å tute:)



Skjønner mer og mer for hver oppgave!



Men i denne boka lærer jeg kun å tegne om fra styrestrøm til IL, FD eller FBD:) lærer sikkert mer avansert i VG2:)



Har flere oppgaver jeg skal prøve meg på nå, blant annet sekvensstyring:)

Det er LD, skrev det bare som tekst Så kanskje ikke så bra ut.

[arne22]

"Oppgaven var å bytte ut relestyringen, ikke bruke relestyring og pls."



Nå er det vel en forskjell på en kontaktor og et rele.



Når man "bytter ut relestyringen med en pls" så bruker man i dette tilfellet en releutgang på PLS'en til å styre alarmen og en til å styre en kontaktor. Det er det som er "opplegget" over, men det mangler jo både styrestrøm og hovedstrømsskjema.



Med styrestrøm og hovedstraømsskjema på plass så ville man ha sett denne sammenhengen.

[Audi s4 q]

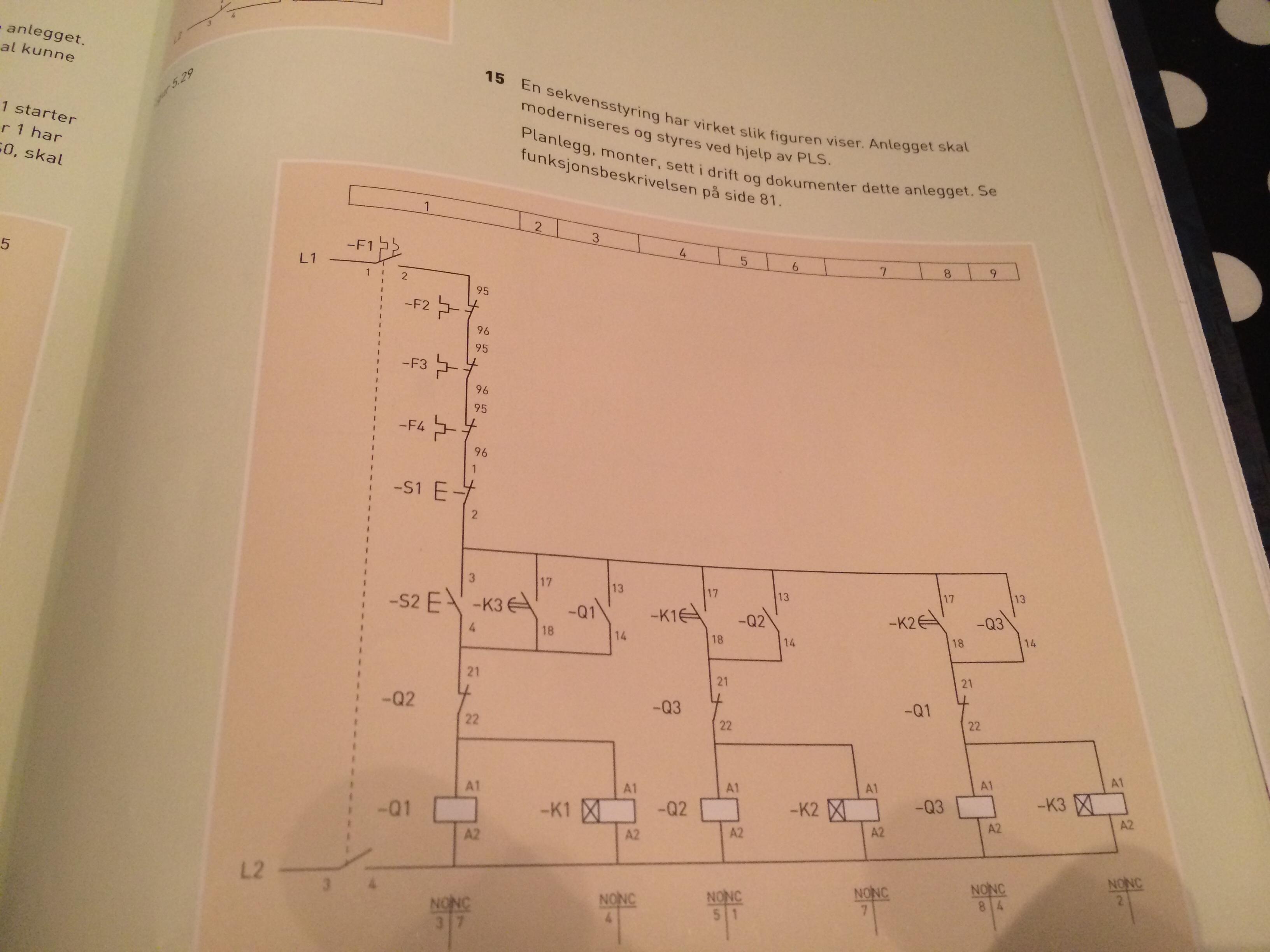

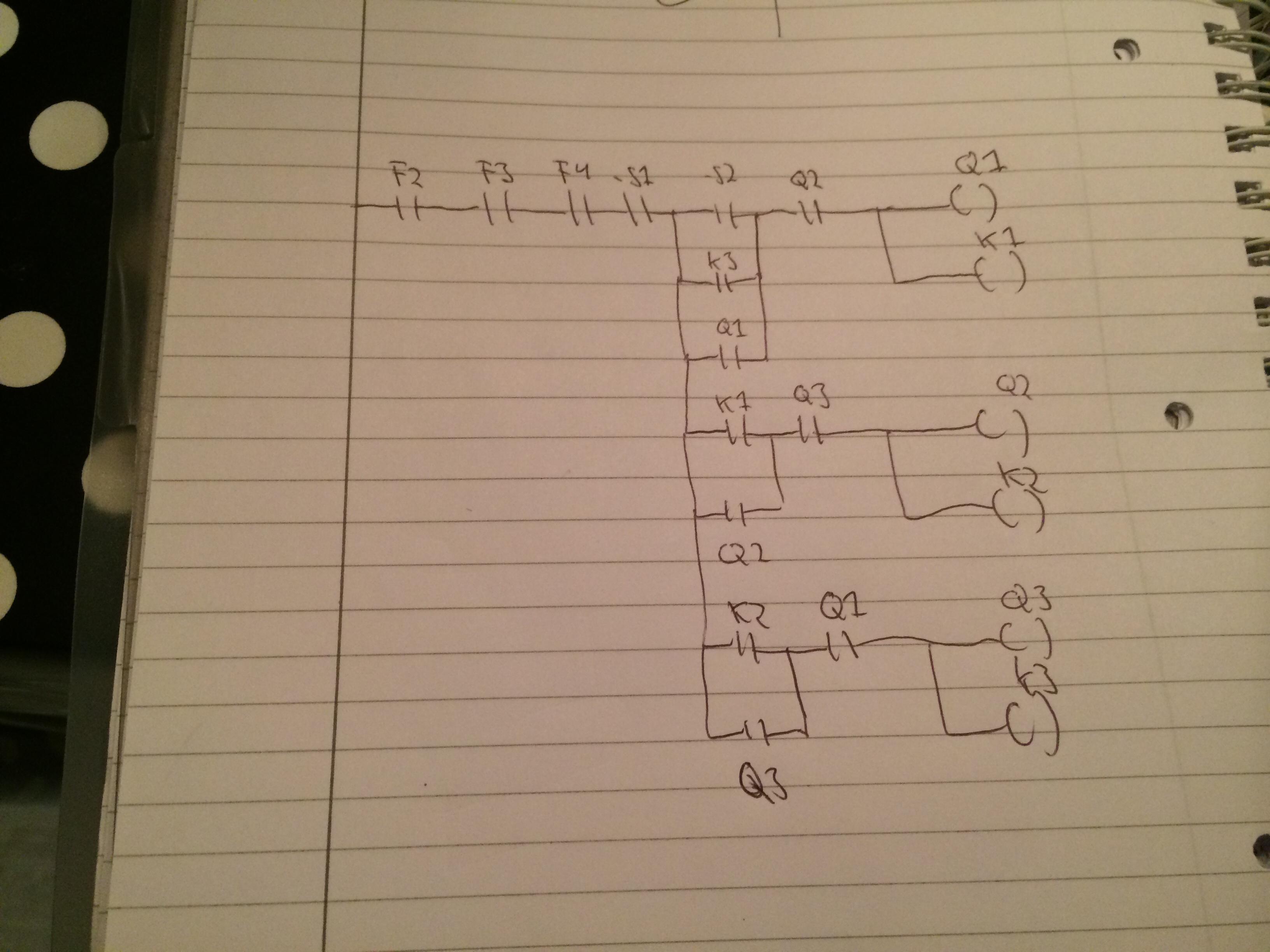

Hei! Da har jeg prøvd meg på en sekvensstyring! Gikk kanskje litt fort denne gangen, seint for meg nå, men slenger den ut likevell!



Tar gjerne i mot tips til hva jeg skal hva som er innganger og utganger I0.1 Q0.1 osv?

[Audi s4 q]

Er spørsmål til! Skal man programmere en NC på de releene man ser er NC?

[arne22]

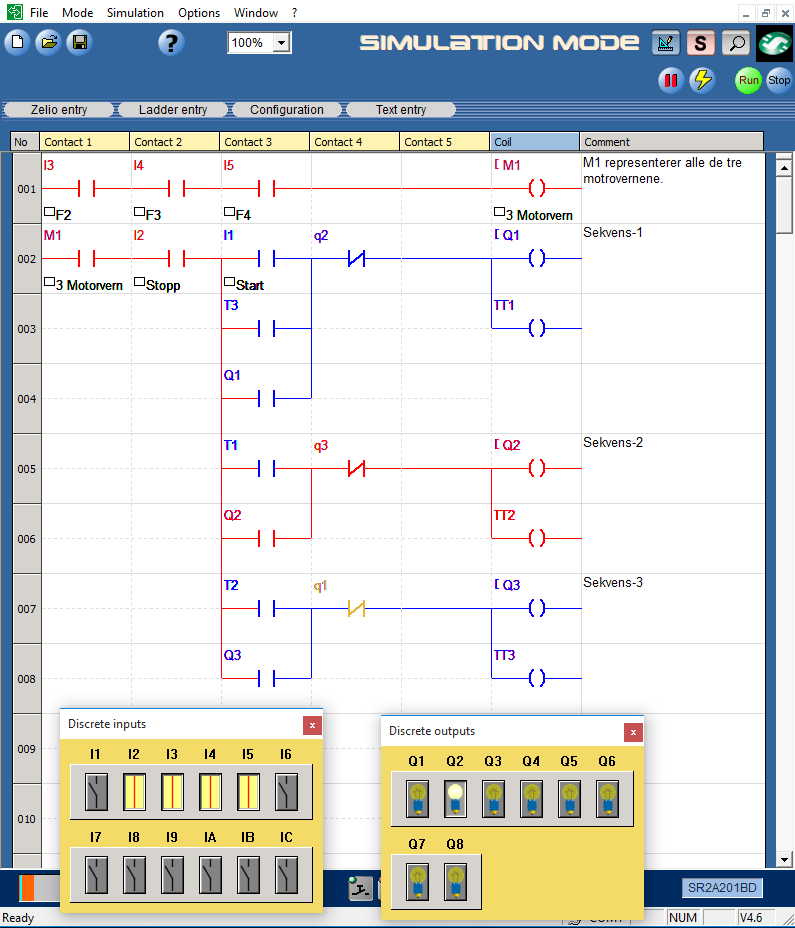

Det finnes veldig mange måter å programmere sekvensstyringer på, og dette er faktisk første gang jeg har vært med på å bruke metoden "konvertere relestyring", men det fungerer faktisk helt fint.





[arne22]

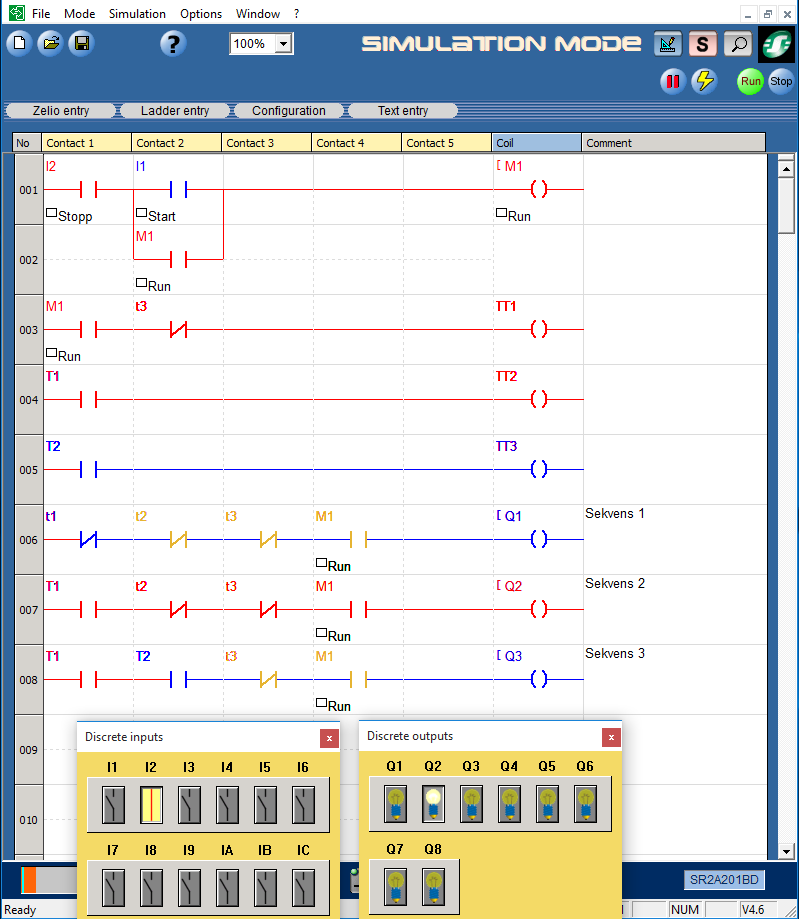

En helt annen måte å løse det samme problemet på. Glemte å legge inn motorvernene, men de kan legges til i øverste linje.

Endret 1. november 2015 av arne22

[Audi s4 q]

Det finnes veldig mange måter å programmere sekvensstyringer på, og dette er faktisk første gang jeg har vært med på å bruke metoden "konvertere relestyring", men det fungerer faktisk helt fint.

Endelig fått litt greie på det? vet du forresten hva funksjonskjema er ?

[arne22]

Tja, det kan vel for eksempel være en måte å dokumentere sekvensstyringer som ikke baserer seg på timere men på "prosessbrytere".



Eksempel: En tank fylles opp av veske A til nivå 1. Prosessbryter 1 opererer og starter opp sekvens 2 som er å fylle opp veske B til nivå 2. Prosessbryter 2 starter opp røreverk og oppvarming, osv.



"Funksjonsskjemaet" kan vel være en måte å beskrive overgangsbetingelsene og "hendelsene" i de ulike sekvensene, tror jeg.



Det finnes ellers en egen programmeringstandard for dette som heter "grafcet". Tror ikke at den er særlig mye brukt da man godt kan programmere disse tingene i ladder.



https://en.wikipedia.org/wiki/Sequential_function_chart

Endret 3. november 2015 av arne22

[arne22]

Her er en litt mer omfattende beskrivelse. Se side 12.

http://literature.rockwellautomation.com/idc/groups/literature/documents/pm/1756-pm006_-en-p.pdf



Eller denne, side 2-4:

http://w3.siemens.com/mcms/sce/de/fortbildungen/ausbildungsunterlagen/hochschul-module/tabcardseiten/Documents/V7.0/eP01-07_sequential_function_chart_RC1012.pdf



... Men nå er vi vel litt utenfor VG1 nivå på programmeringen.

Endret 4. november 2015 av arne22

[Audi s4 q]

Her er en litt mer omfattende beskrivelse. Se side 12.

http://literature.rockwellautomation.com/idc/groups/literature/documents/pm/1756-pm006_-en-p.pdf



Eller denne, side 2-4:

http://w3.siemens.com/mcms/sce/de/fortbildungen/ausbildungsunterlagen/hochschul-module/tabcardseiten/Documents/V7.0/eP01-07_sequential_function_chart_RC1012.pdf



... Men nå er vi vel litt utenfor VG1 nivå på programmeringen.

Takker for linker?

Men i min bok er d en annen måte å programmere på, kan sende bilde når jeg kommer heim fra jobb??



Har du forresten noen gode råd til hva som er inngang og utgang på PLS kopling, hva som skal koplet hvor? Feks selvensstyringen:) men skal helst merker med I og Q såvidt jeg har skjønt:)
