Budsjett Mini-ITX "Marshall PC"

[Kula82]



Hei. Da er tiden inne for å bygge ny PC. Jeg har ikke satt sammen en PC siden 2006, som fortsatt fungerer helt greit, også til spill.

Jeg bestemte meg ganske fort at jeg vil ha en liten lavbudsjett-PC som skal brukes til streaming og enkle arbeidsoppgaver. Jeg har måttet bruke noen timer for å lese meg opp, selv om jeg har fulgt med utviklingen nå og da.

Valget mitt har falt på mini-ITX format og bygge en PC som har mulighet for oppgradering når det trengs.

Først så jeg på dette kabinettet, Fractal Design Node 304 Mini-ITX , men så kom jeg på at jeg har en gammel gitarforsterker som jeg kjøpte i USA som jeg ikke bruker lenger. Kan denne passe?

Jeg hadde tenkt til å bruke PSU fra gamle PCen, Corsair HX620W, men fant ut at denne er litt for stor til gitarforsterkeren. Så etter å ha demontert gitarforsterkeren fant jeg ut at innmaten til PSUen passer helt perfekt der elektronikken til forsterkeren sitter.

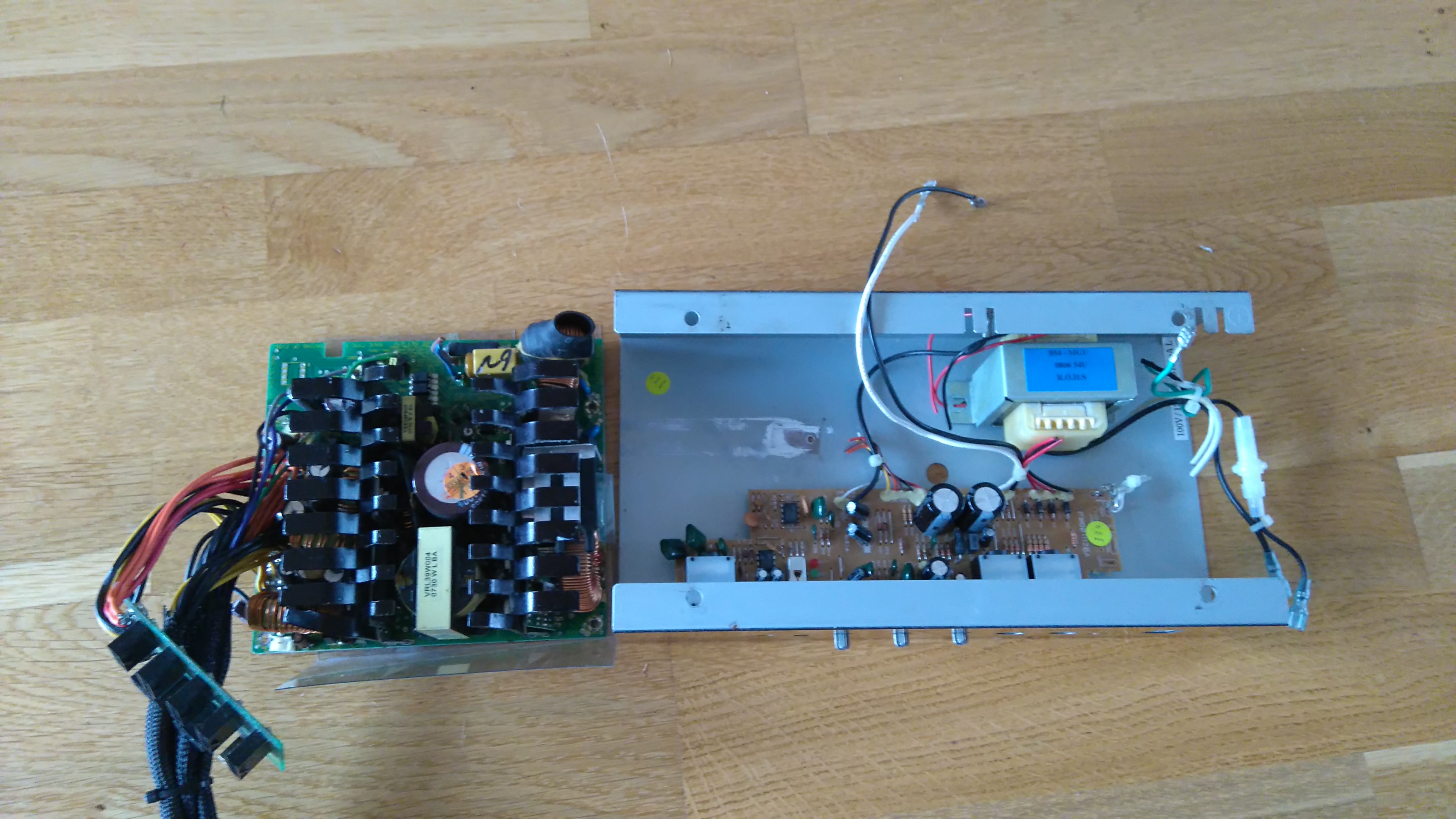

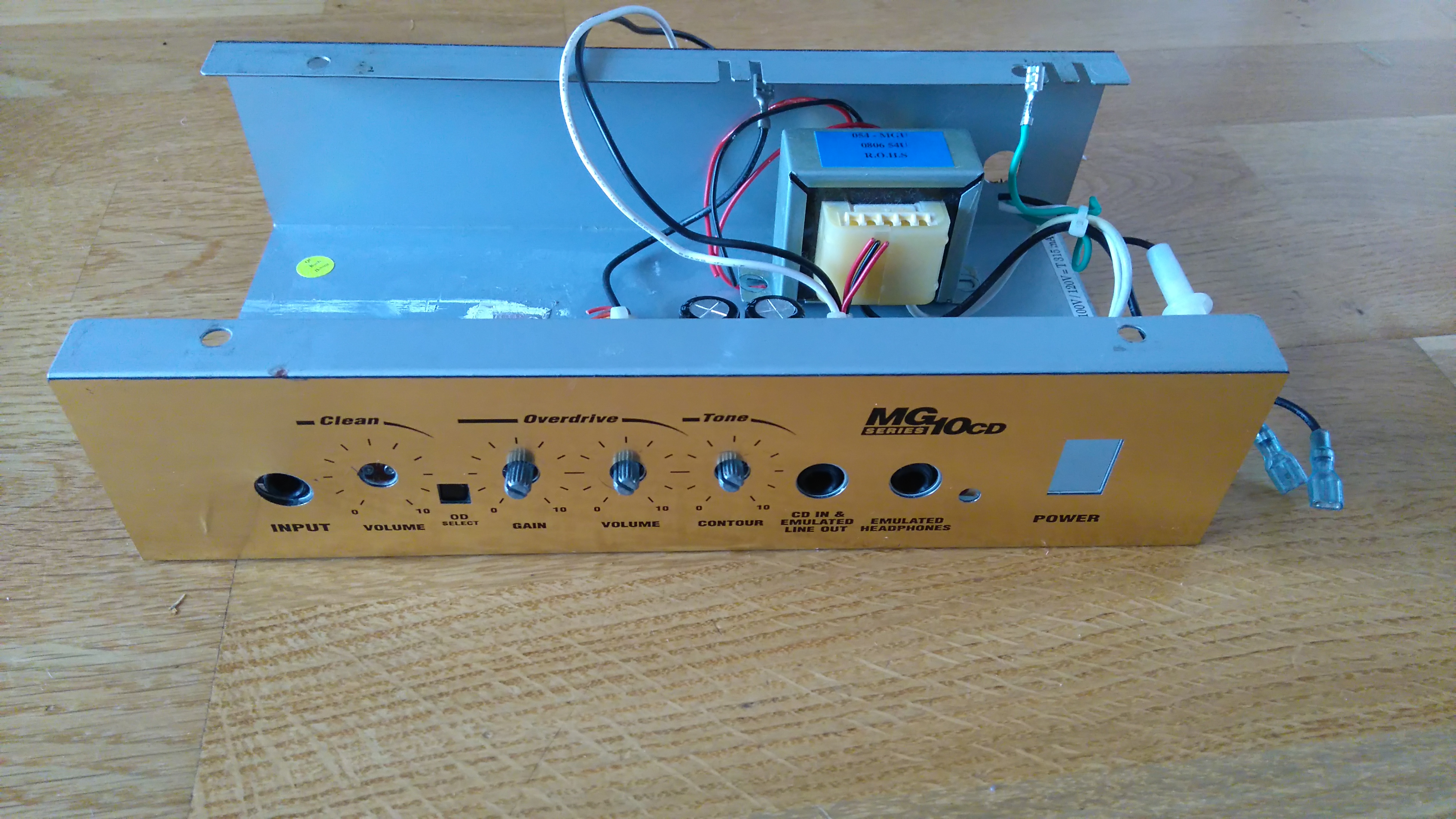

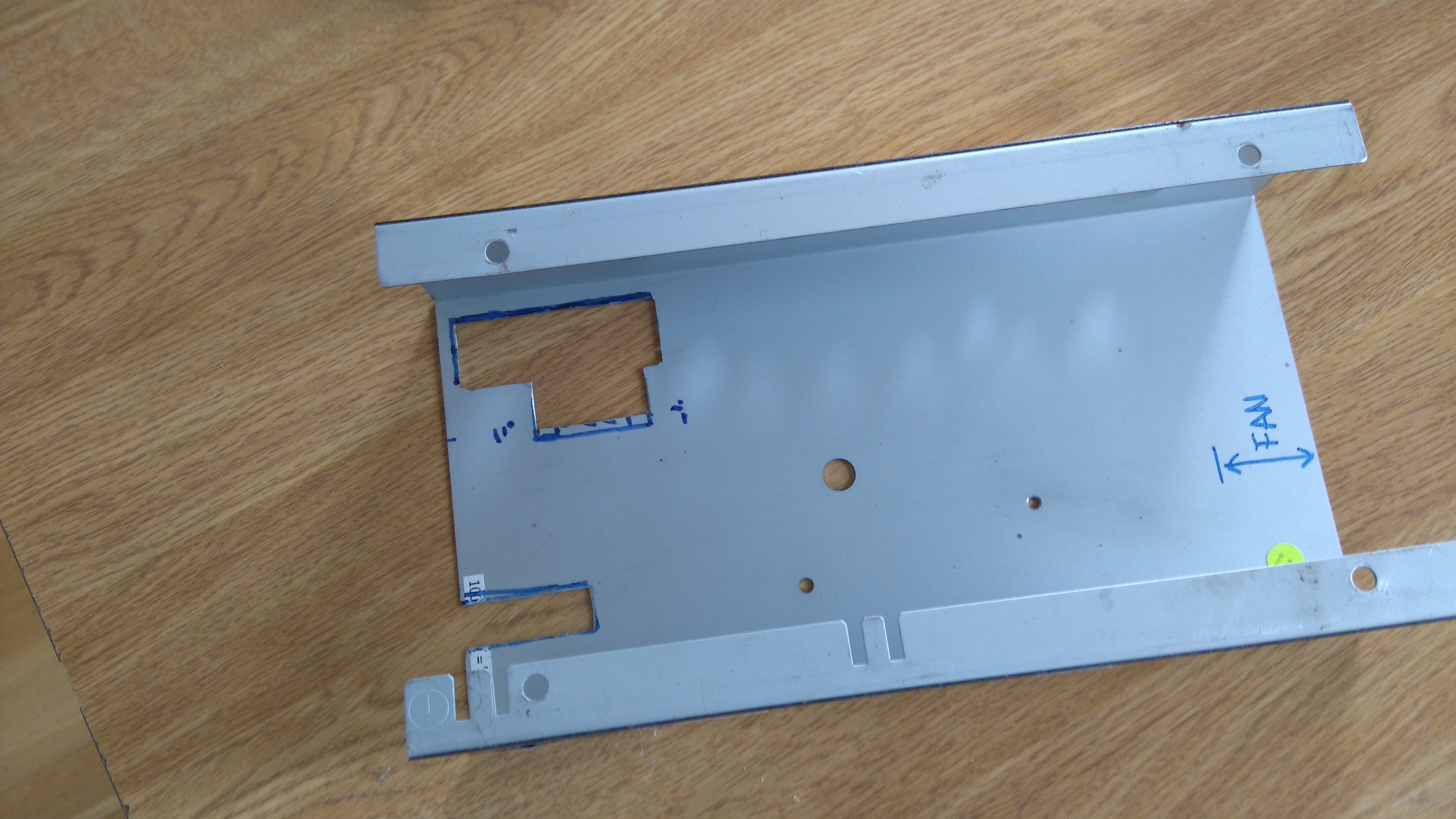

Forsterkerbrønn med elektronikk

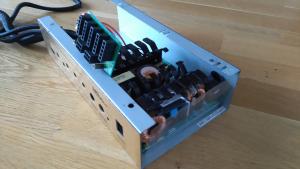

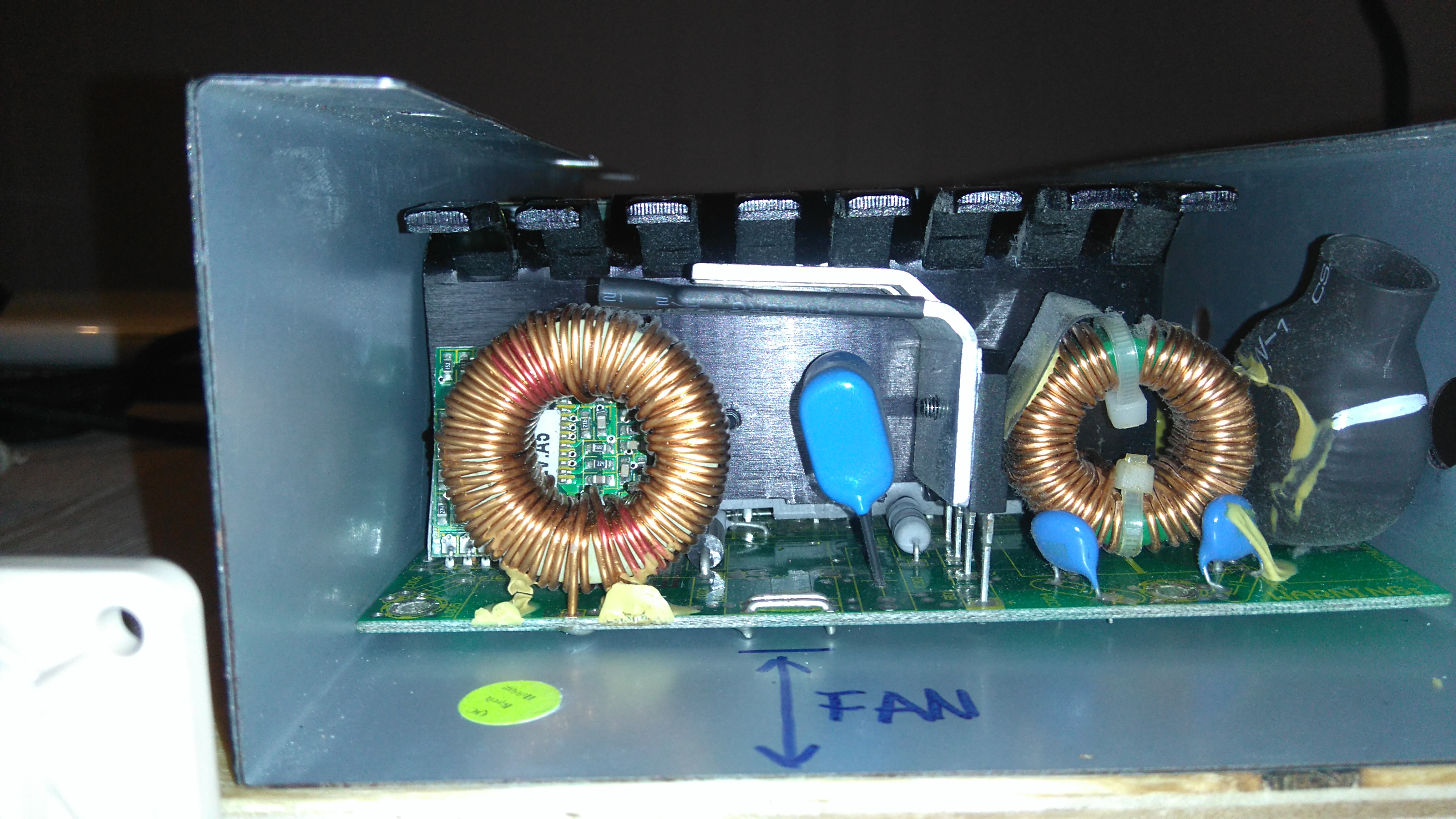

Corsair PSU innmat passer perfekt

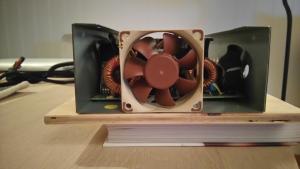

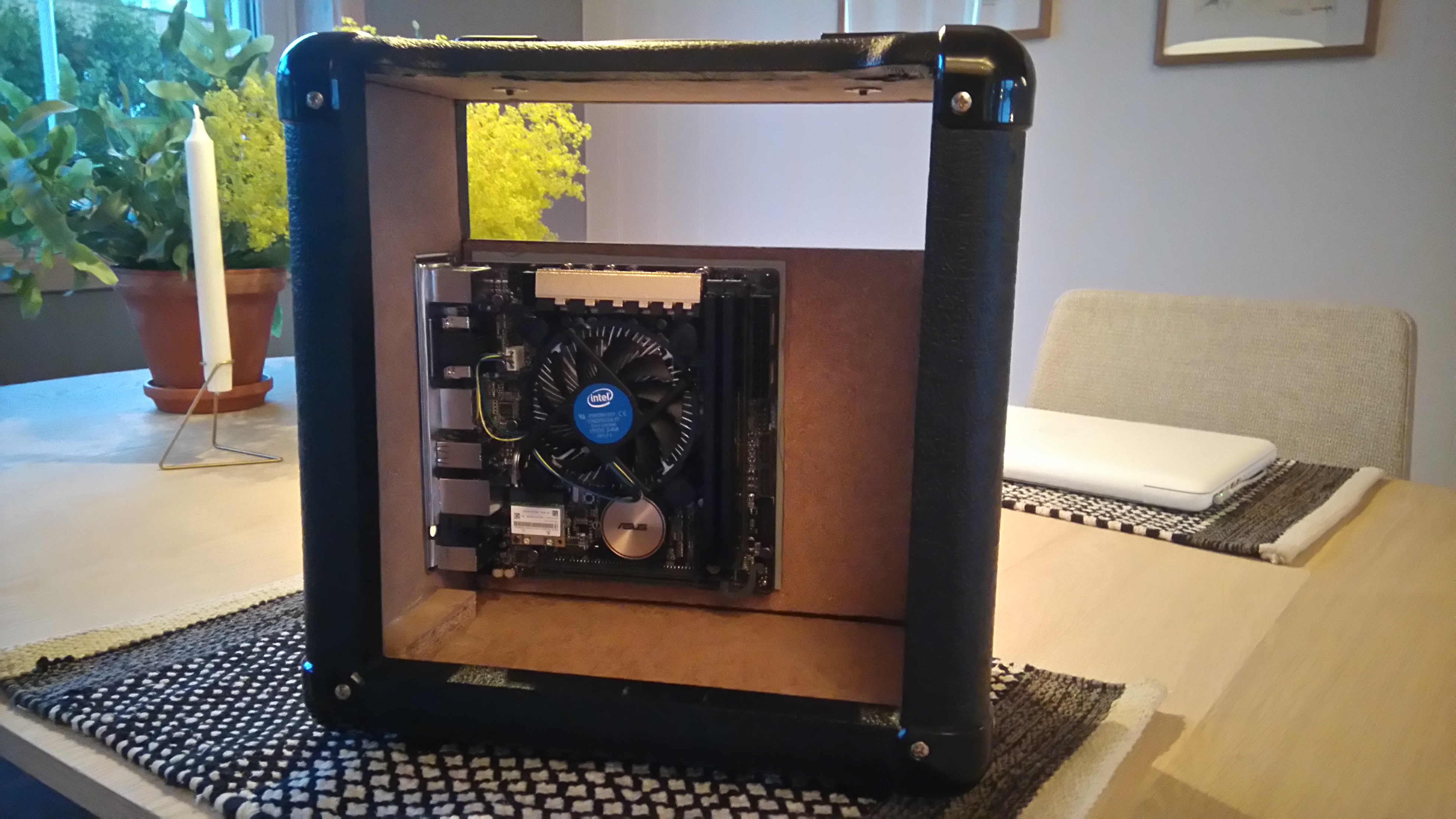

PSU midlertidig på plass



Dette er en delvis modulær PSU, så kontaktplaten for modulære kabler og de faste kablene skal gå gjennom forsterkerbrønnen. Skal lage et stort hull for de faste, og bruke utfresingen fra den originale PSU-brønnen som mal for å lage nye hull for kontakplaten for de modulære. Strøminntaket skal legges bak, mens powerknappen skal være foran der powerkanppen til forsterkeren satt. Hva jeg skal bruke resten av bryterene foran på forsterkerpanelet, vet jeg ikke enda. Det er et lite hull, "OD select", som kan brukes som resetkanapp. "Input" kan jeg ha lydinngang med overgang Jack-mini Jack. Volumknappene kan brukes til viftestyring..



Her er mitt foreløpige oppsett;


Hovedkort: ASUS Z97I-PLUS, Socket-1150,1.649,-
CPU: Intel Core i3-4130T, Socket-LGA1150, 1.249,-
RAM: Corsair Vengeance DDR3 1600MHz 4GB CL9, 399,-
Lagring: Crucial® MX200 250GB 2.5” SSD, 979,-



Totalt: 4.276,-



Jeg har valgt et Z97 hovedkort så det er mulighet for å oppgradere til Broadwell CPU senere. Jeg vil ha minst mulig støy, og har tenkt til å bruke en passiv kjøler for CPU, så valget falt på i3-4130T med TDP 35W. Mulig jeg kjøper 2x4GB RAM, men tror egentlig det ikke har noen hensikt. Også selvsagt en SSD.



Litt småting som vifter, 2,5" brønn og div. nips kommer i tillegg. Så totalt blir det under 5.000,-.





Jeg har noen små utfordringer enda, men det er jo det som er morsomt. Det jeg har tenkt er å montere hovedkortet i bakveggen av forsterkeren. PSU i toppen foran. En 140mm vifte der høyttaleren satt i front som vil blåse bakover på hovedkortet. Jeg trenger også kjøling til PSU, så da skal jeg montere en vifte på siden av forsterkeren som blåser bortover og over PSUen. Dette blir et lukket system for PSU med eksos på andre siden av forsterkeren. Eksos for rommet med hovedkort og SSD tror jeg blir hull jeg borrer i toppen av bakplaten som hovedkortet sitter. Jeg finner mer ut hvordan det blir når jeg får delene.



Jeg tar gjerne i mot tips og råd, både i forhold til byggeprosessen og valg av komponenter. Spesielt hva jeg kan bruke alle knappene foran på forsterkeren til.



Link til kommentar: https://www.diskusjon.no/index.php?showtopic=1677297

Endret 7. august 2015 av Kula82

[Kula82]

Har tenkt til å bruke Noctua NF-A6x25 FLX 60mm Vifte for å kjøle PSU. Vifta har oppgitt max strøm til 0,12A. Har tenkt til å koble denne vifta på kontakten på PSUen. Nå finner jeg ingen data på hvor mye strøm denne kontakten gir, men vil dette justere seg automatisk?

[Professor Balthazar]

Minst ett av hullene i fronten bør du bruke for å ta ut en USB-port. Powerknapp og lyd-utgang kan jo også være kjekt å ha i front.

[Kula82]

Da har jeg bestil deler som nevt ovenfor, forruten SSD disk. Mulig jeg får tak i en SSD M.2 til en billig penge.

I tillegg ar jeg bestilt Noctua NF-A6x25 FLX 60mm Vifte for kjøing av PSU og en Noctua NF-A14 PWM 140mm Vifte som skal sitte i front.



Regner med jeg får varene i morgen.

[Kula82]

Fikk delene i posten i dag, og da var det bare å sette i gang med stikksaga og Dremel.

Det ble litt forandringer på oppsettet. Jeg gikk for lavprofilminne, Corsair Vengeance DDR3 1600MHz 8GB CL9, for litt bedre plass. SSD ble en Samsung 850 EVO 250GB SSD.

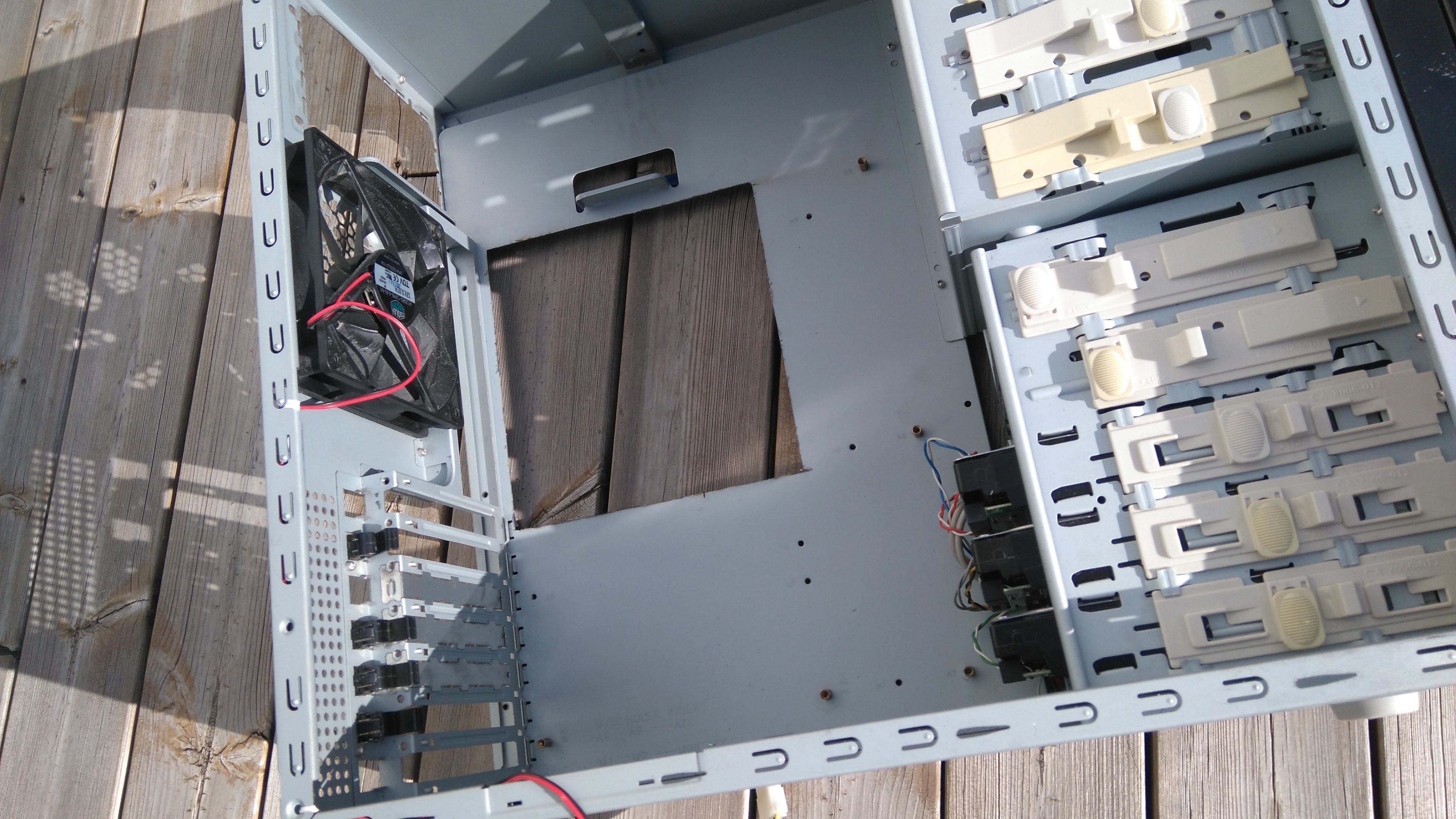

Først kuttet jeg ut bakplate fra et gammelt tower med Dremel. Jeg trenger litt avstand fra sponplaten så I/O panelet kommer lenger inn i kassen.

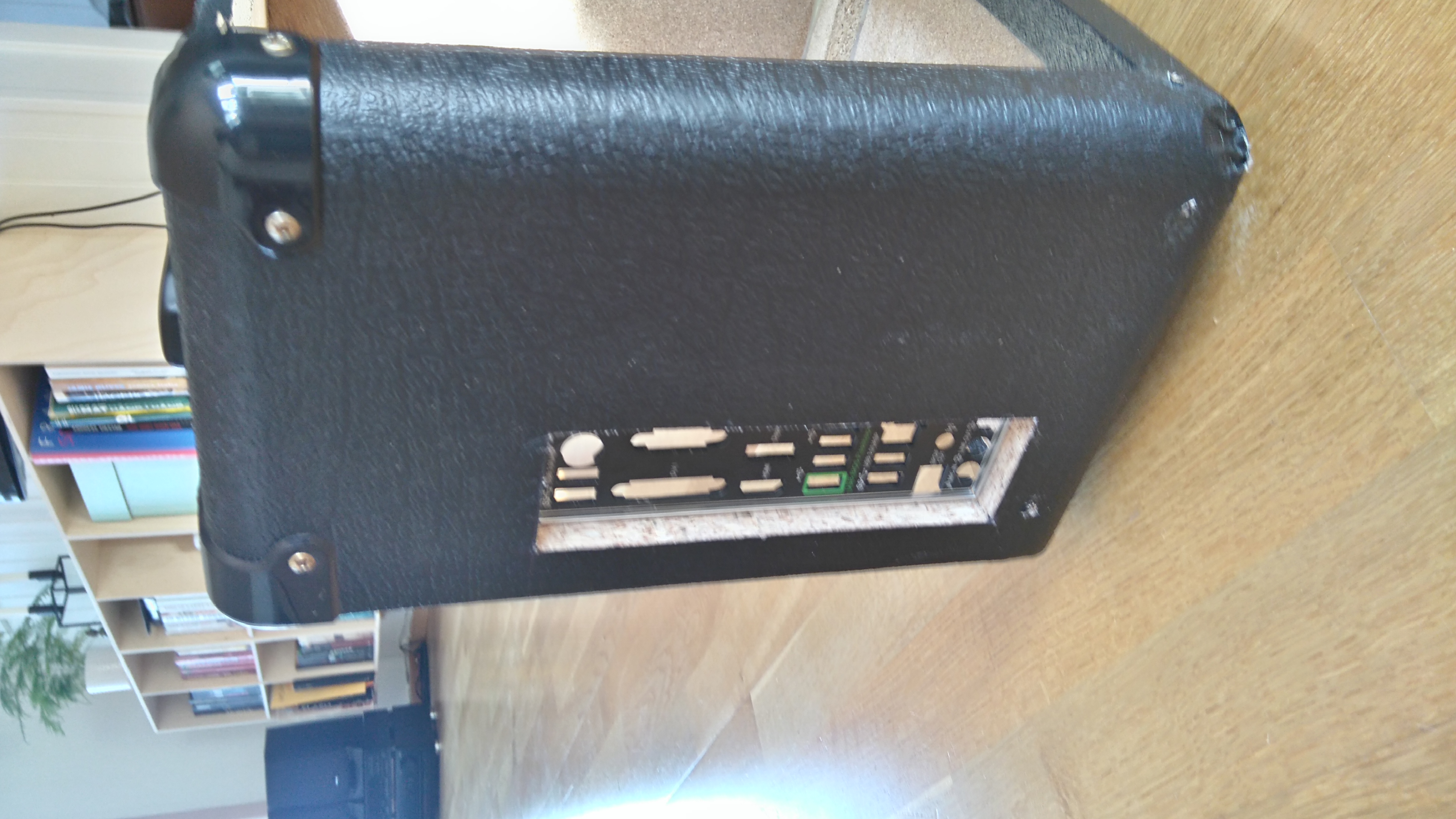

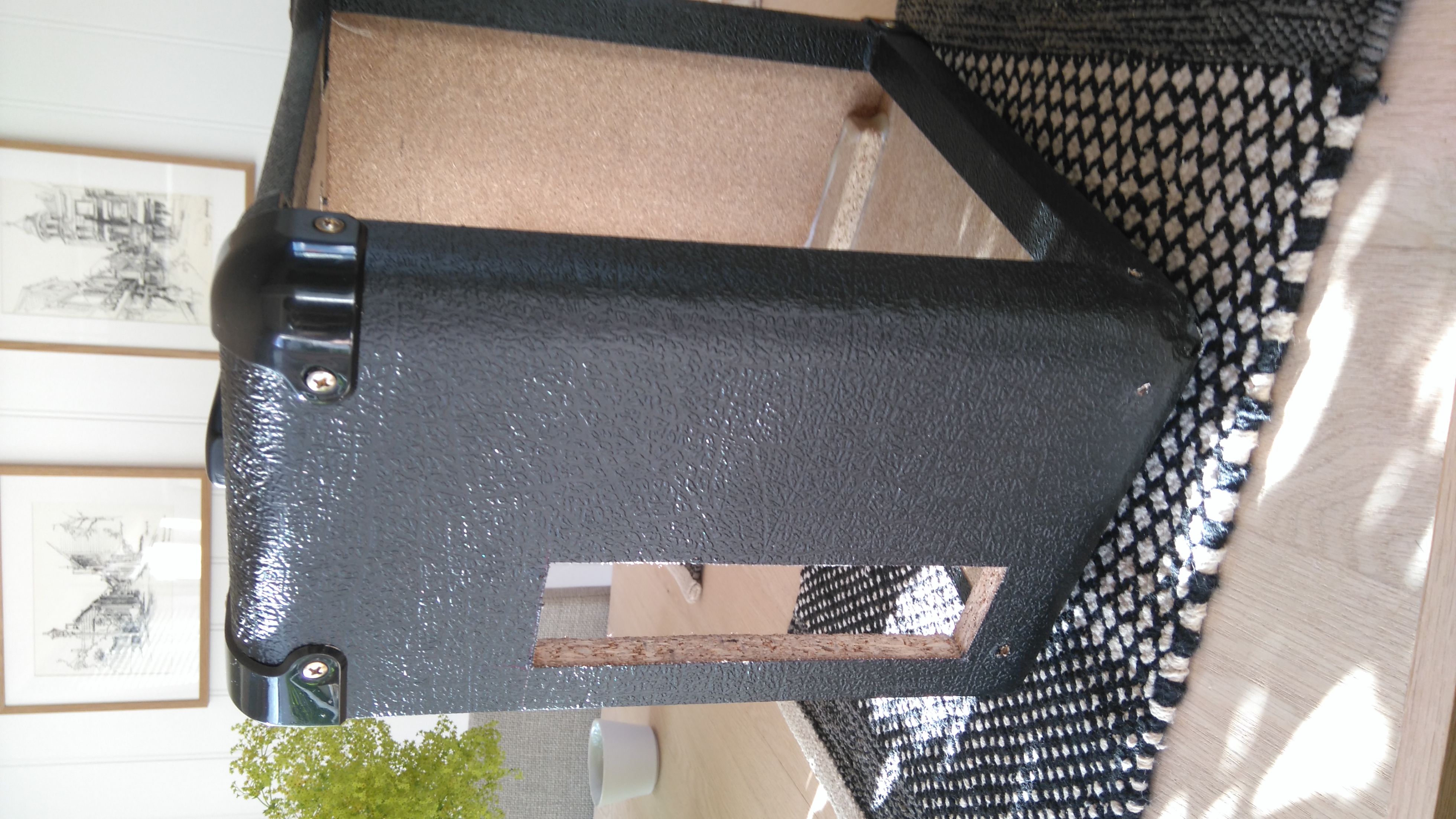

Deretter skjærte jeg ut hullet til I/O panelet. Her skal det males litt svart.

 Det ble ganske smooth.

Passer perfekt.

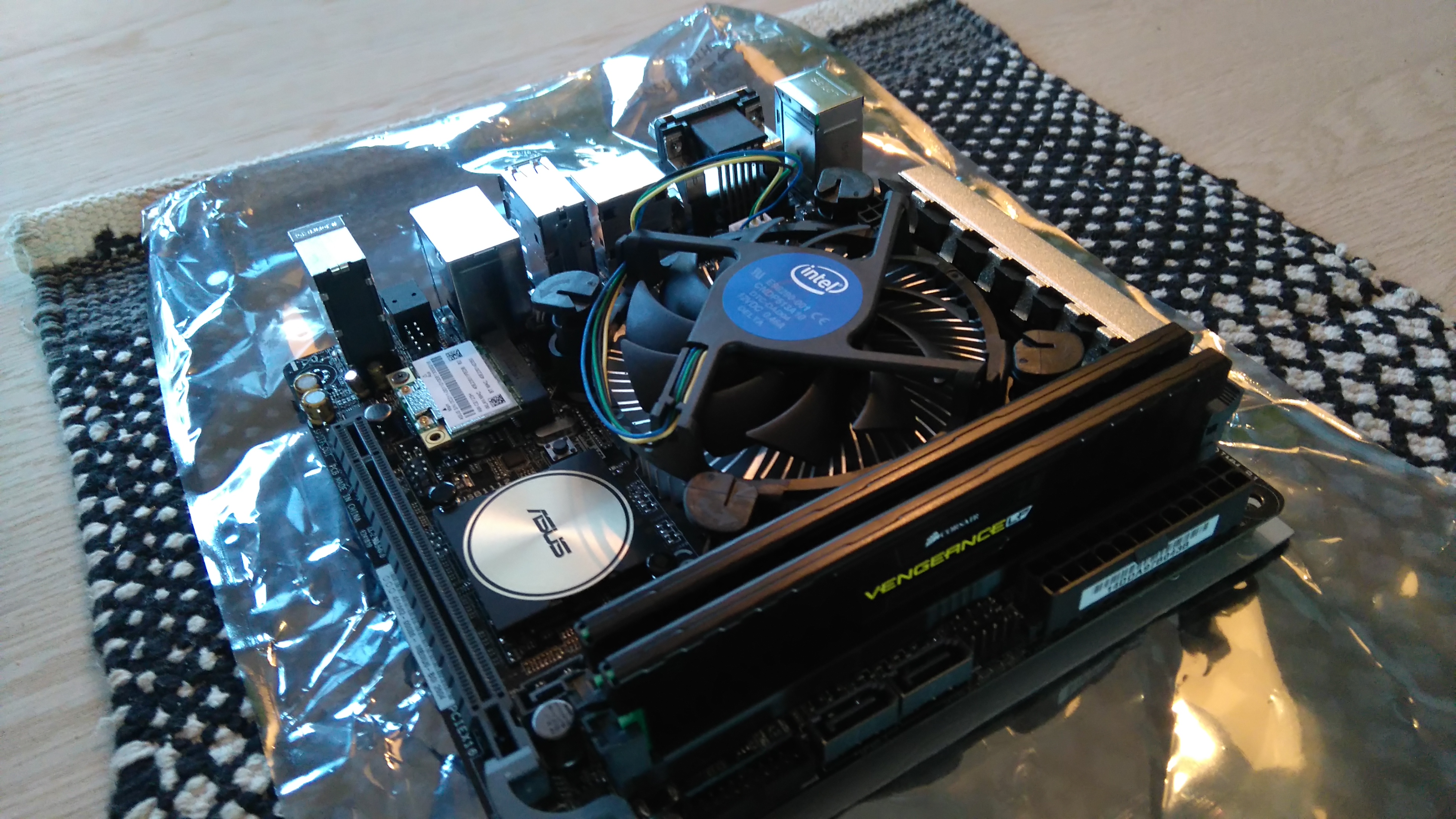

 Asus lager noen smykker av hovedkort.



I morgen blir det mer Dremel og tilpasning av PSU.

Så er det bare viftene, viftegrill og støvfilter igjen fra Techbay. Det kommer i posten i morgen.

Endret 12. august 2015 av Kula82

[Kula82]

Jeg lurer på om noen har en løsning på hvordan jeg kan bruke on/off bryteren fra forsterkeren som on/off knapp? On/off bryteren til PSUen komemrtil å være bak sammen med strømutaket.

[Kula82]

I går ble jeg ferdig med tilpasning for PSU. Det ble ikke så verst, men det ligger skjult så har ingen betydning.



Her er det utskjæring for de modulære og faste kablene.

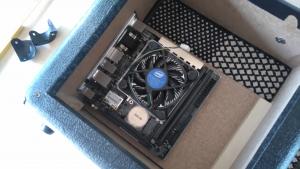

I kveld har jeg skrudd fast bakplaten og hovedkortet. Med litt kutting av for lange skruer, jobb og grilling i sola så tar ting tid.







Jeg blir forhåpentlig ferdig i morgen. Da gjenstår det å feste PSU, lage hull og eksos til vifte til PSU og feste vifte til platen foran. Her har jeg allerede skjært ut en ny i kryssfinér som er litt lavere, 7mm. Den gamle i spon ville dekket for uttaket for modulære kabler. Den nye plata og åpningen for I/O panelet skal males svart.



En liten idé jeg fikk i kveld, var at det hadde vært hendig å montert integrerte høyttalere også, men tror jeg venter med dette...

Endret 13. august 2015 av Kula82

[Kula82]

Tenkte jeg skulle se hvordan viften, 60mm, til PSU passet, og kom til å tenke på om det blir nok luftstrøm?

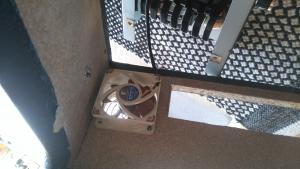

Jeg kan alltids snu PSU på hodet og lage en stort hull på undersiden og montere den originale 120mm viften. Tror dette er den beste løsningen, også kan jeg bruke 60mm viften med Ultra-Low-Noise adapter som eksos ved siden av hovedkortet.









[Kula82]

120mm viften skrudd på undersiden vil komme i konflikt med hovedkortet, men en 80mm vil gå fint. Noen med synspunkter ang. posten ovenfor? Angående om 60mm vifte fra siden vil kjøle nok?

[Kula82]

Jeg gikk for 60 mm vifte fra siden, og tror det blir nok kjøling. Total effektforbruk vil ikke overstige 150W så tror den vil holde i massevis.



I går gjorde jeg framdekselet ferdig.





I dag har jeg boret hull til PSU vifte og startet maskinen. Alt fungerer fint, foruten 60mm viften som er koblet til PSU. Originalt satt det en 120mm vifte på 0,3A, mens den nye er på 0,12A. Det nye viften starter så vidt når jeg skrur på PC`en men så stopper den. Dette er en 3-pins vifte mens det er 2-pin på PSU. Har koblet svart mot svart og rød mot rød. Hvorfor går ikke viften?





Nå gjenstår det bare noen småting, som gjøre panelet foran ferdig, litt andre skruer her og der, lage ei ramme for framdekselet og borre eksos til PSU. Foreløpig blir det bare on/off knappen og et rødt lys på panelet som vil være funksjonelt.

Endret 15. august 2015 av Kula82

[Kula82]

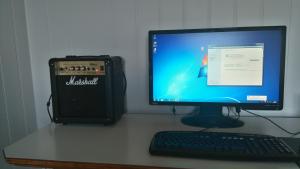

I morgen kommer jeg til å bli ferdig. Tatt lengre tid enn jeg hadde trodd, det er alltid noe man ikke har tenkt på så man må tilpasse litt underveis. Alt i alt er jeg veldig fornøyd med resultatet

[Kula82]

Nå har pc`en vært ferdig et par uker, og jeg er veldig fornøyd. Som ny bruker av SSD så må jeg si at dette må jo være det største framskrittet på pc fronten siden 3D tilleggskort.

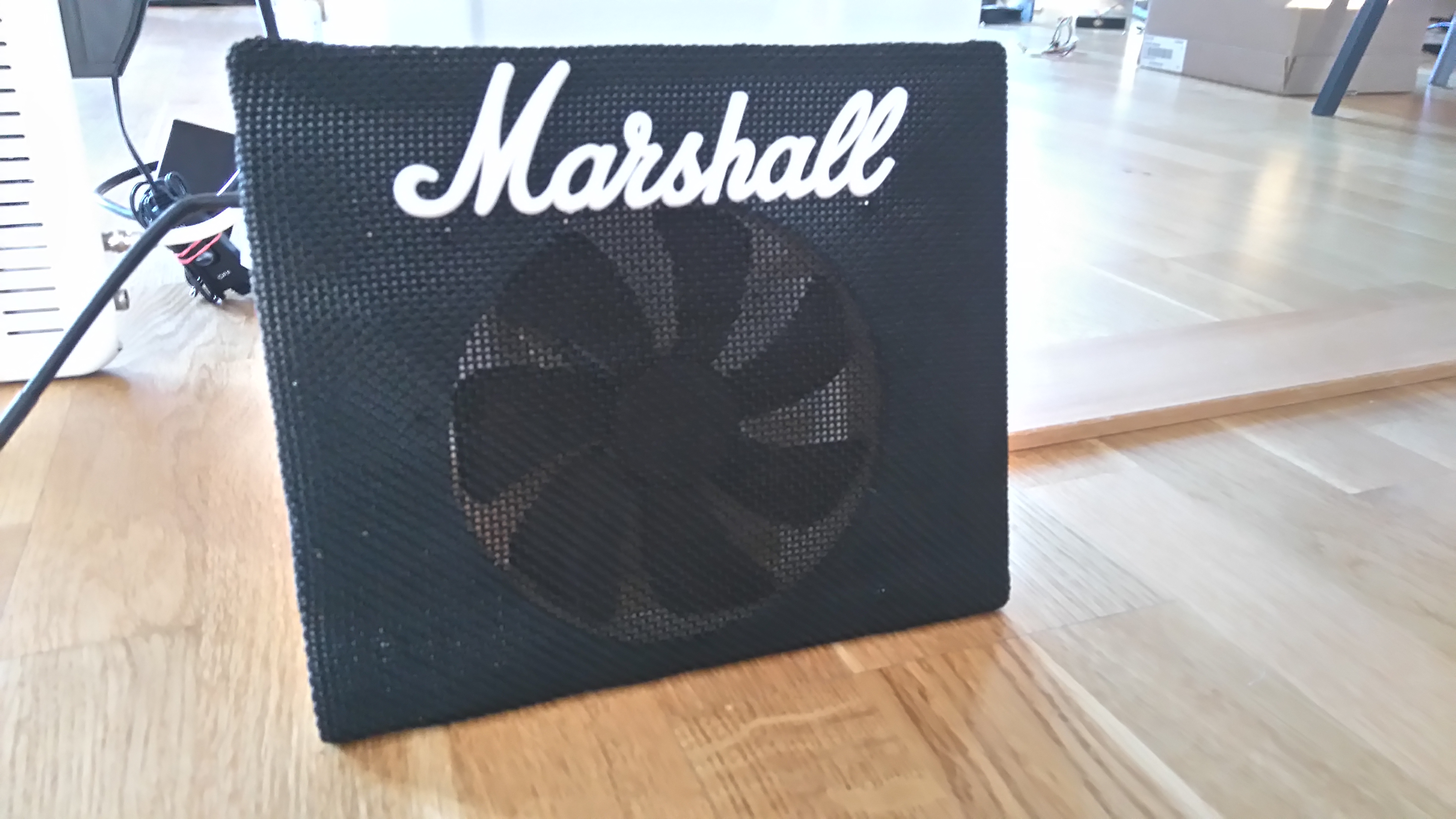

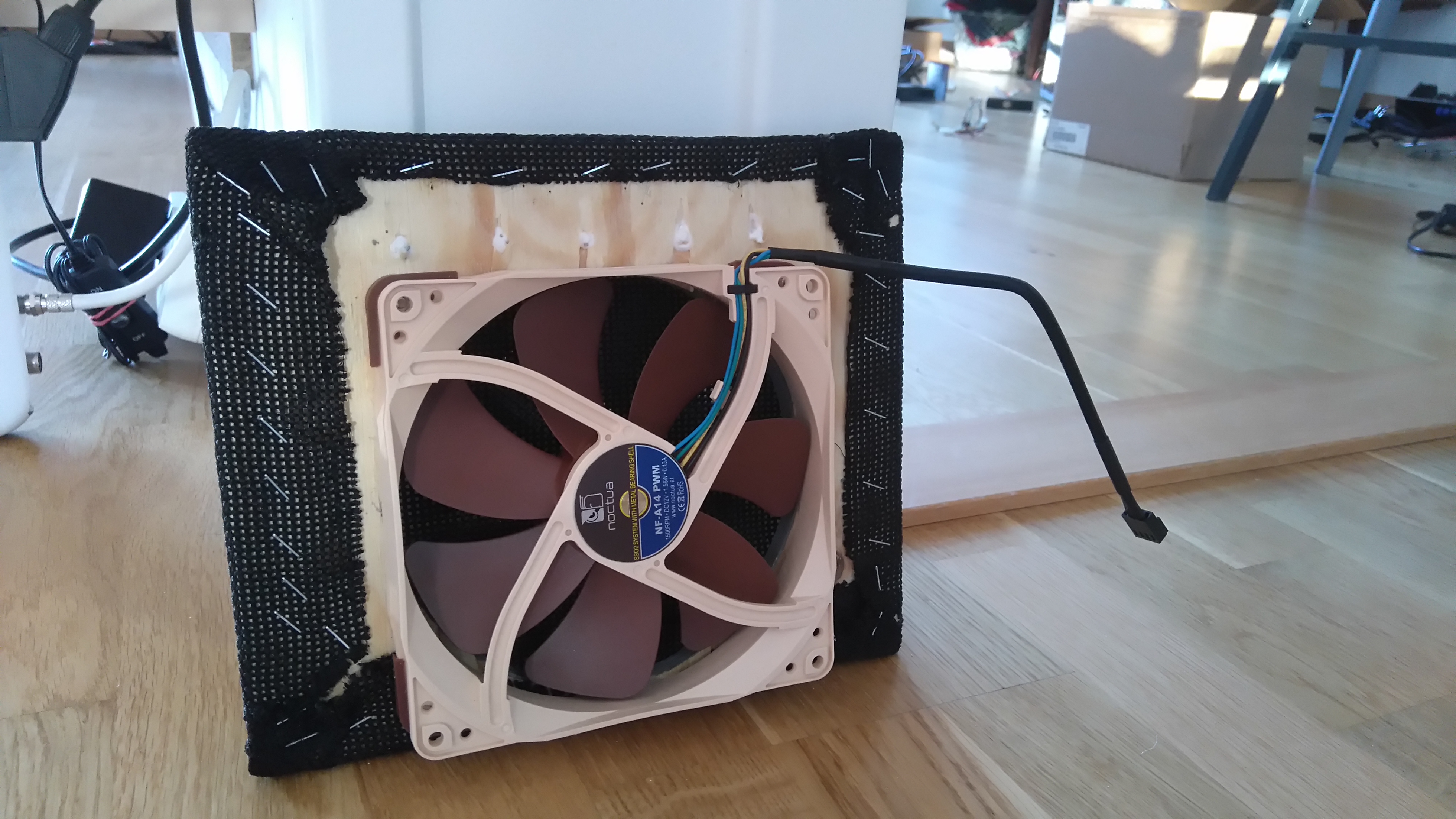

Uansett.. Totalt veldig fornøyd med utseende og funksjonalitet. Jeg er veldig overrasket over Intel Core i3-4130T. Holder i massevis til mitt bruk og kjører spill som CoH helt fint med middels grafikk. Opsettet er omtrent helt lydløst, også under spilling. 140mm vifta i front suser og går i konstant fart, ca 640rpm. 60mm til PSU er også utrolig stille, 1600rpm. Også er den veldig hendig å bære med seg.



SSD ble festet med en avklipt sykkelslange i sideveggen og ledninger ble festet med limpistol. Ble veldig ryddig og fint.



(Det eneste problemet jeg har er Asus sitt program WiFi Go!. Her skal det være mulig å koble smartphone opp mot pc, men bare noen funksjoner fungerer. Snakker sammen over DLNA. Styre tastatur og mus ogsende over filer fungerer,men får verken media hub eller remote desktop til å fungere. Men ikke noe krise da jeg fint greier å lette på ræva hvis jeg vil bruke TV som monitor.)

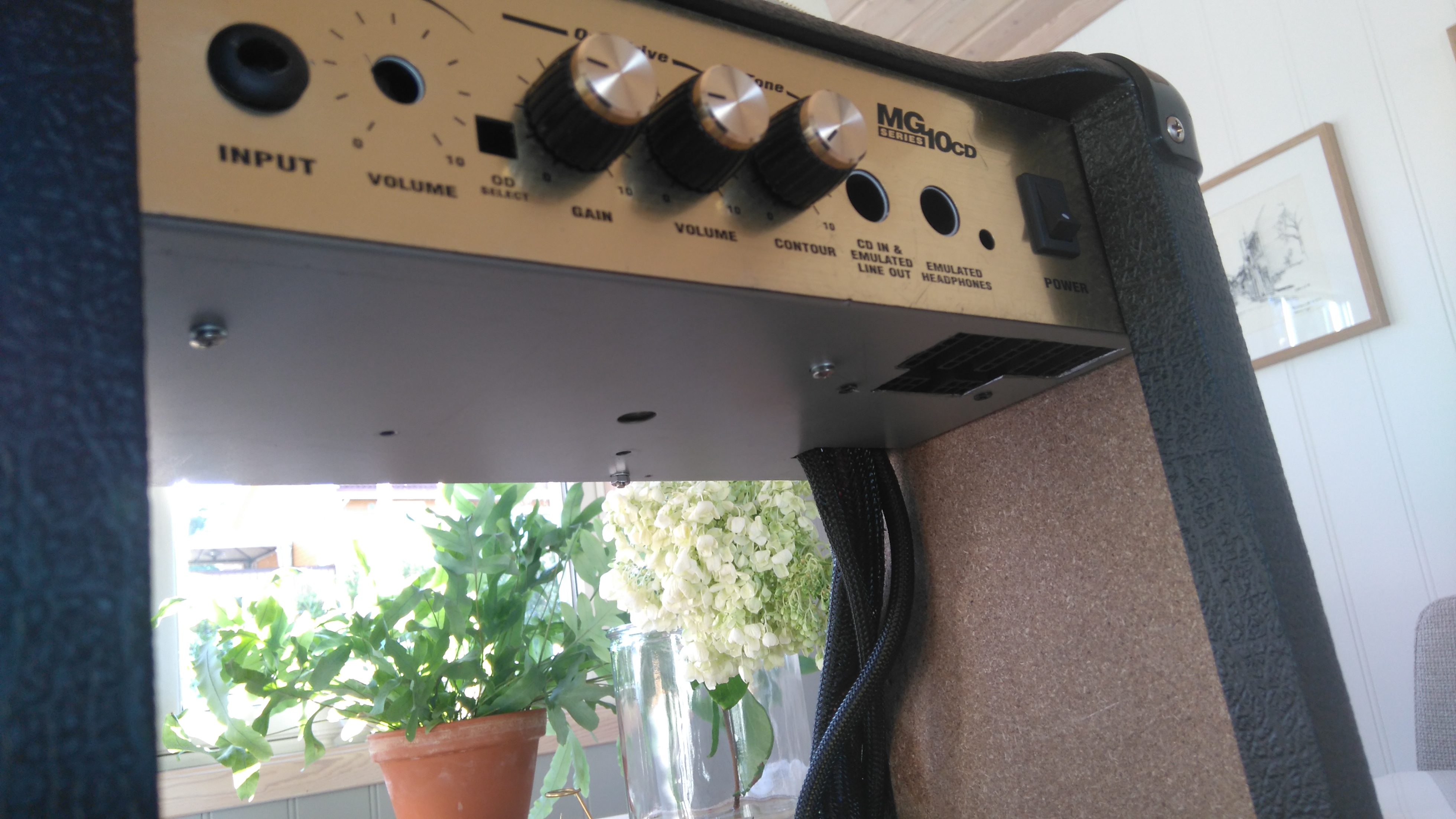

Mangler et volumhjul i front, det må limes på siden jeg ikke får plass til  potstyringen. PSU er i veien. Marshall merket er litt skeivt så det må justeres litt på.

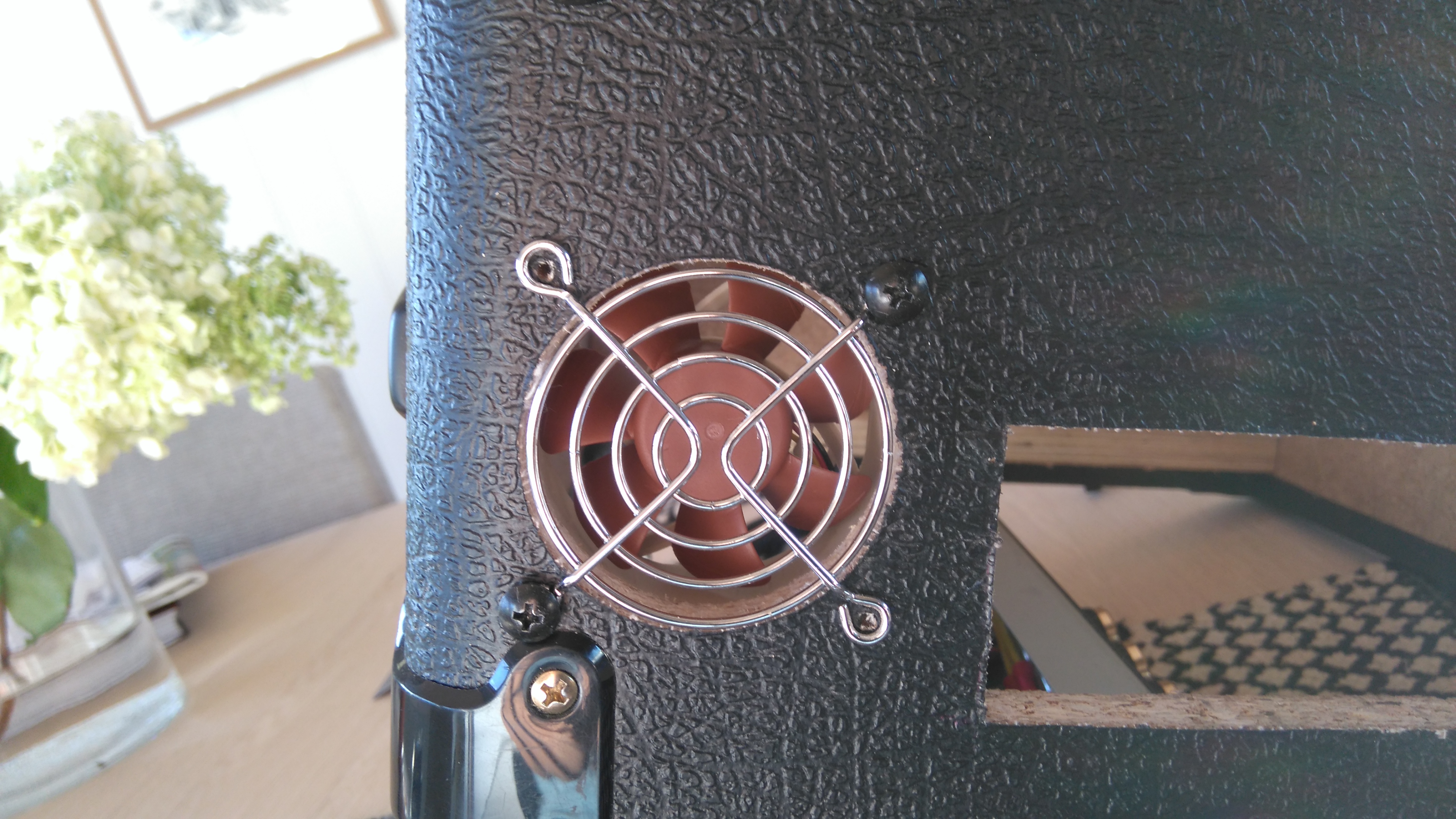

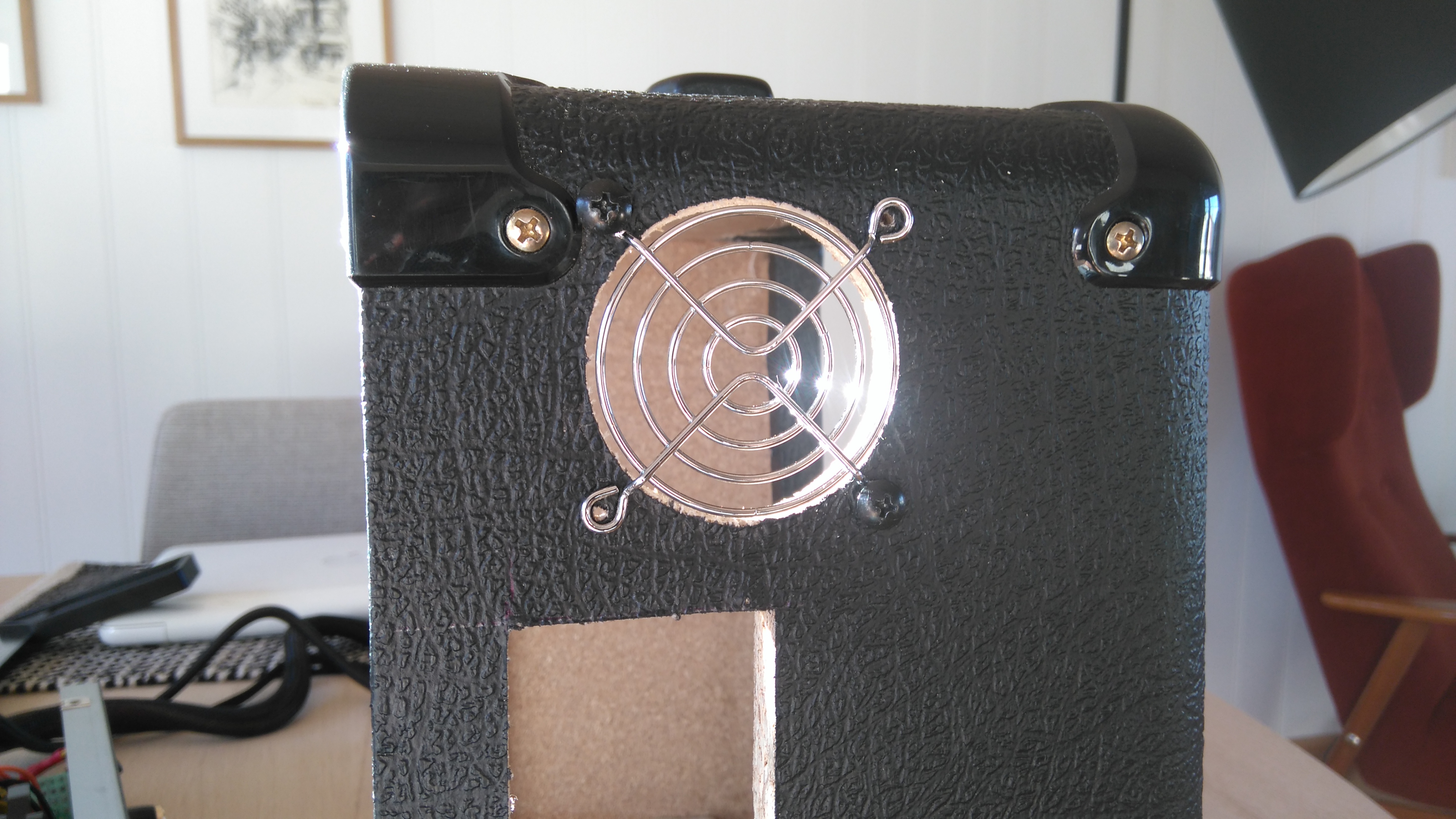

Eksos til PSU. Litt svartmaling her når jeg gidder

Endret 1. september 2015 av Kula82
