Custom gaming desk - work log

[Creolucis]

Hey

Jeg skulle egentlig "bare" kjøpe og bygge meg en ok pc til kommende oculus rift, men etter en runde på forumsinnlegget jeg la ut, og flere byggevideoer, bestemte jeg meg for å lage et skrivebort med pc'n under en glassplate.

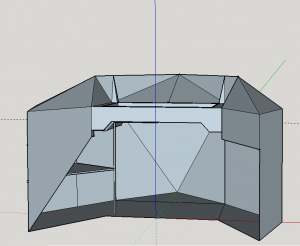

Her er hva jeg har foreløpig laget i google sketchup
Greit program, men tok litt tid for å få grepet på vinkler og mål.

Mangler en hel del ennå før jeg er fornøyd, men det du ser her tok meg 6 timer!






Setter pris på kommentarer og hjelp i kommentarforumet
- Handlelisten
- Inspirasjon


Endret 3. august 2015 av Creolucis

[Creolucis]

Heisann!

De siste dagene har gått på å velge ut deler til skrivebordet, finne ut hvilke deler som passer med hva, hva slags vannkjøling jeg vil ha, og en hel del med tegning i sketchup.

Det fine med programvaren er at jeg kan tegne i skala, og slenge på et "målebånd" for å så vite nøyaktig lengde på en bit.


Det negative er at det tar sinnsykt lang tid pga at jeg prøver forskjellige design og deler helt til jeg finner noe jeg er fornøyd med.

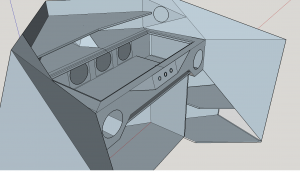

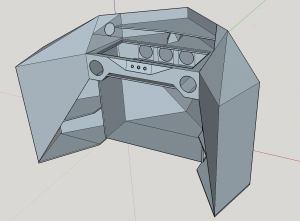

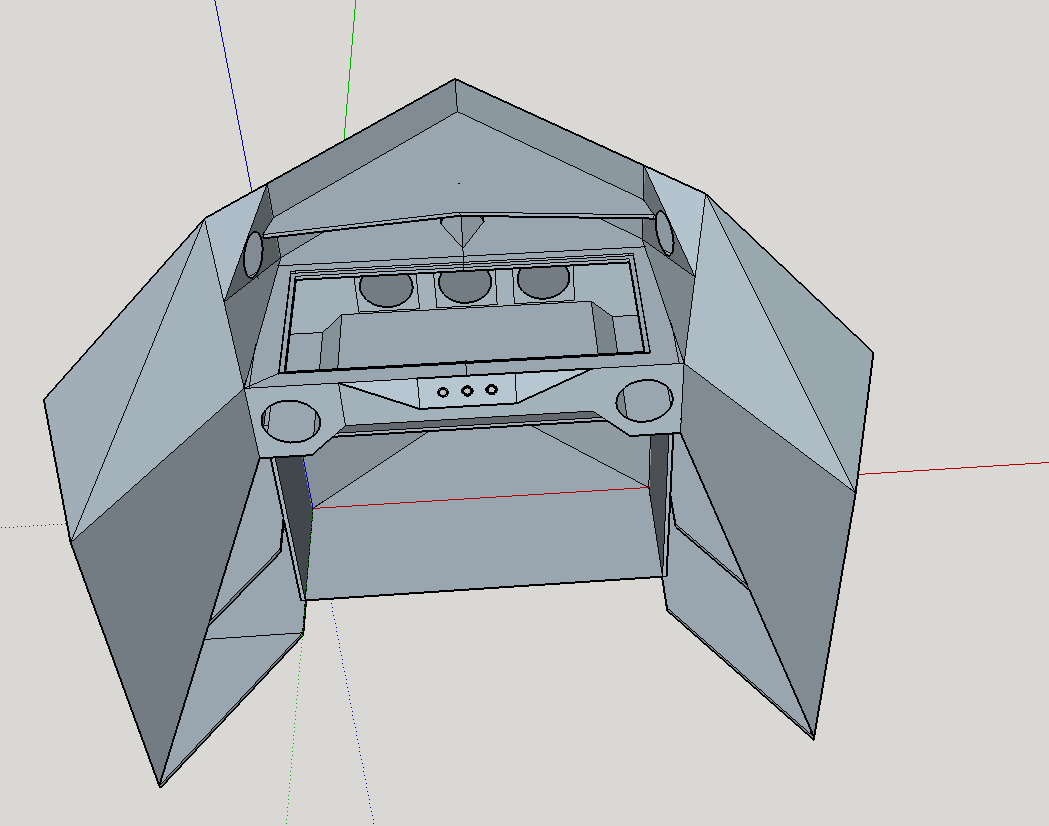

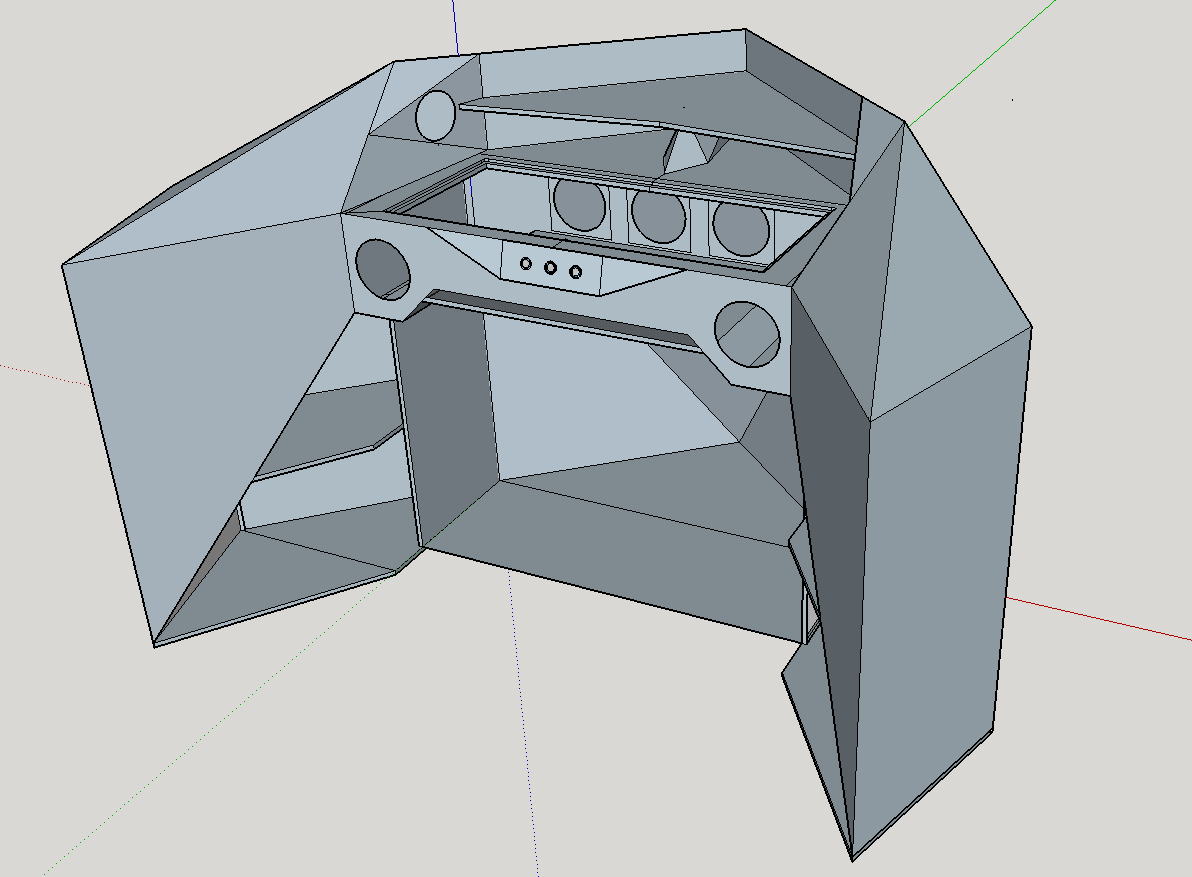

Uansett, dette er hva jeg har så langt:

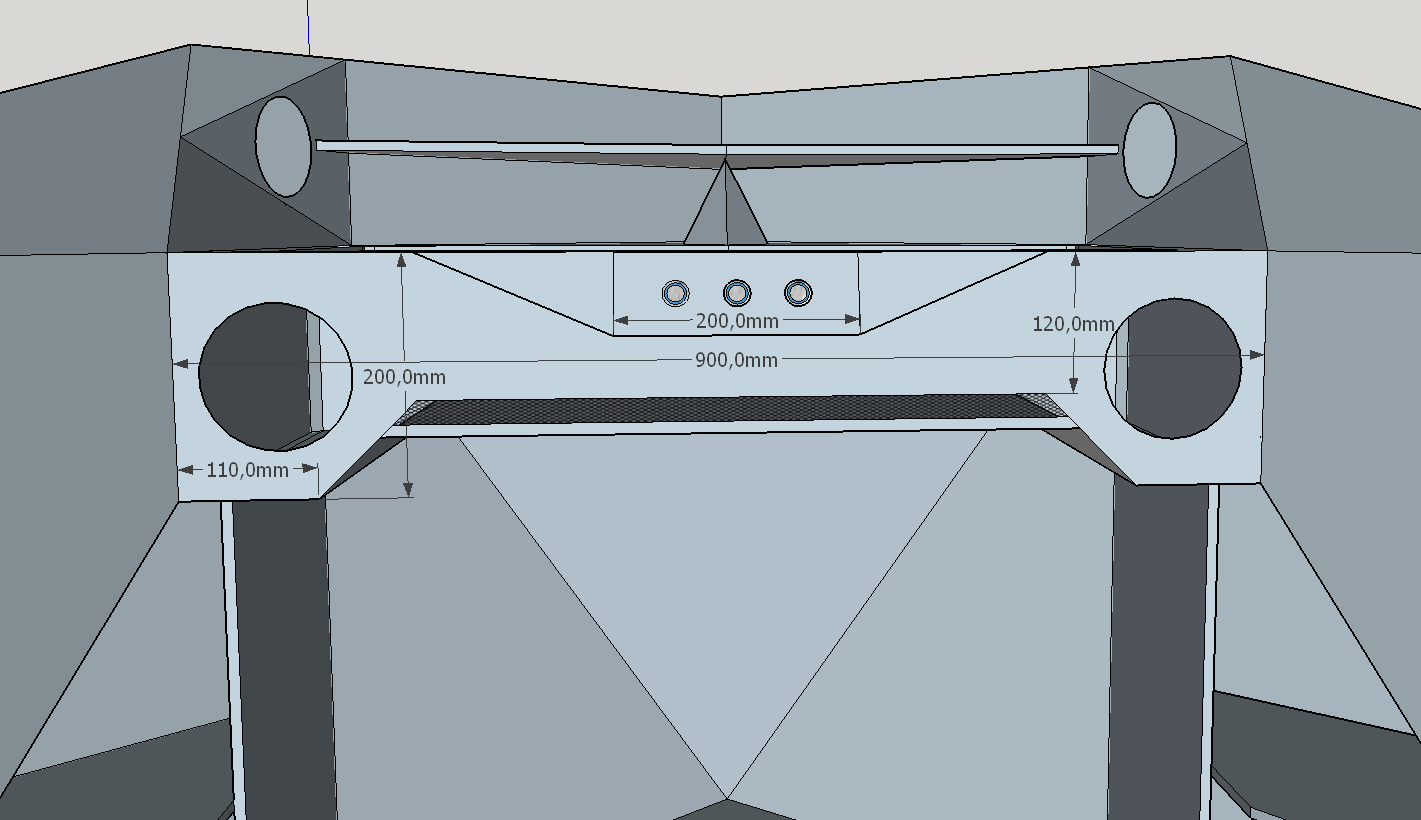

Føler brettet til trykknappene ble litt for stort, så den skal minkes.



De 2 hullene frampå er 120mm for inntak av frisk luft, og de 3 bak er eksos. Kommer nok til å legge til noen vifter på høyre og venstre side i pc rommet. Slik at der er mer luft som kommer inn i forhold til det som blir tatt ut. Forhindrer støv.


De hullene ved monitorhylla er for høytalere, slik at systemet kan brukes uten hodetelefoner hvis ønskelig. Mulig jeg flytter/redesigner deres plassering

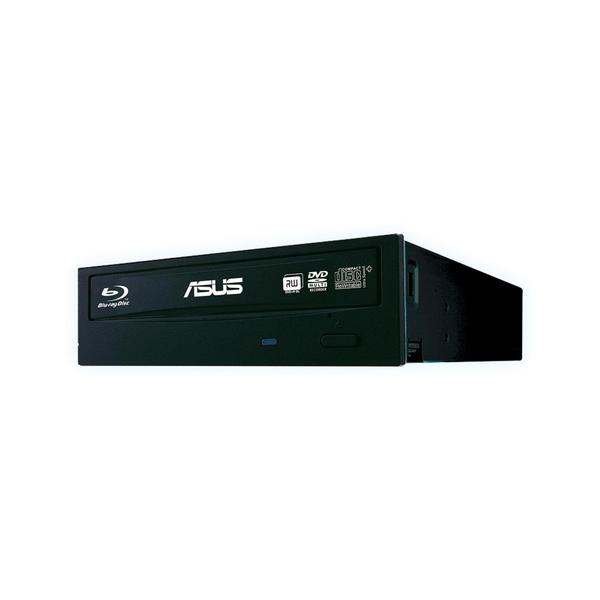

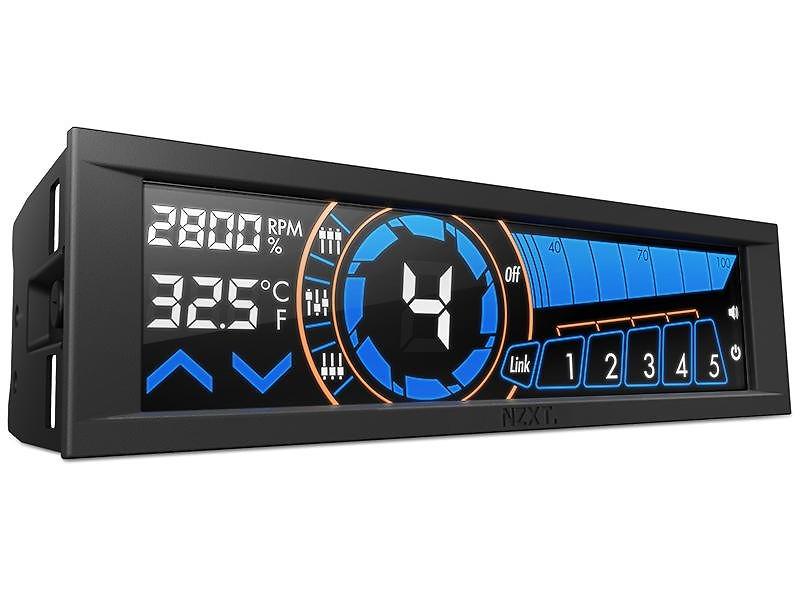

Skal også legge til spor for dvd/Blueray spiller, viftekontrollere og simpel temperatur måling










[Creolucis]

Heisann

Da befinner jeg meg på en plass jeg kan begynne med å bygge deler av prosjektet. Skal imorgen skaffe kryssfinerplater og begynne med å kappe opp deler av platene. kanskje til å med maling.

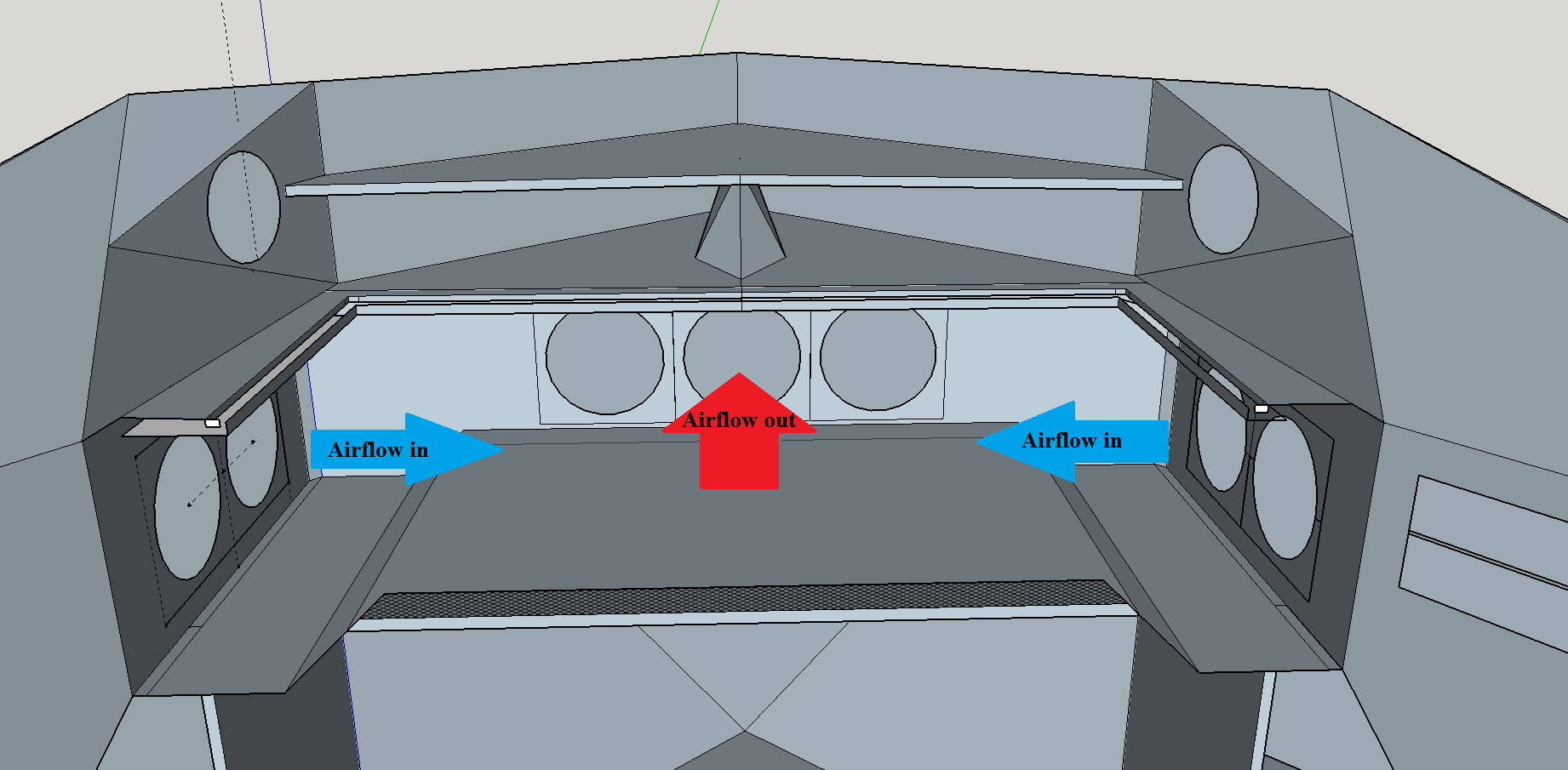

Har gjort en liten endring med fronten, slik at det er flere vifter som drar inn enn antall som drar luft ut.
med det, fjernet jeg de 2 viftene foran. Har lest at vilt plasserte vifter kan lage turbulens, som motvirker den lille kjølende effekten de har. Så jeg gjorde det enkelt og lagde heller en sikker flyt til det hele.

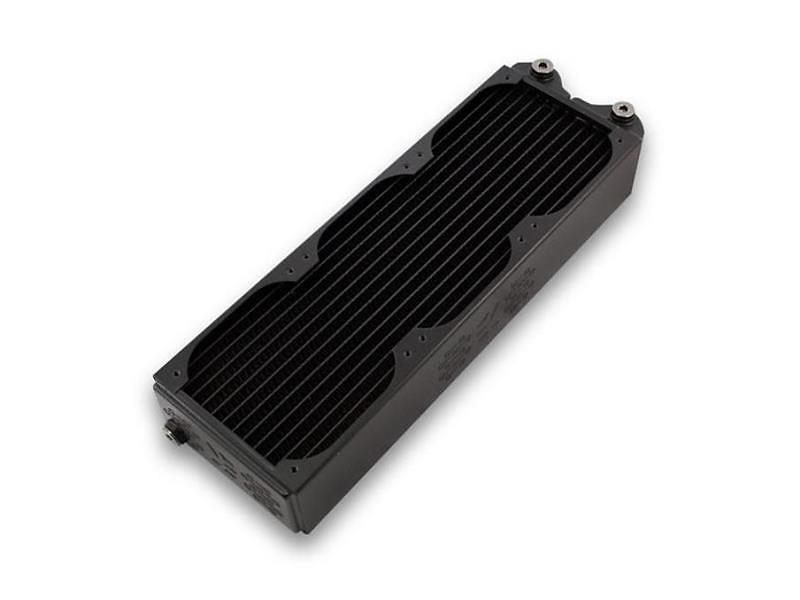

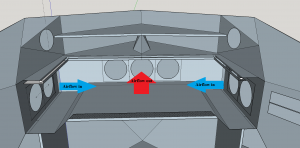

4 vifter(høyre og venstre) drar inn luft, og de 3 bak skal dytte luften ut. Plasserer radiatoren bak de 3.

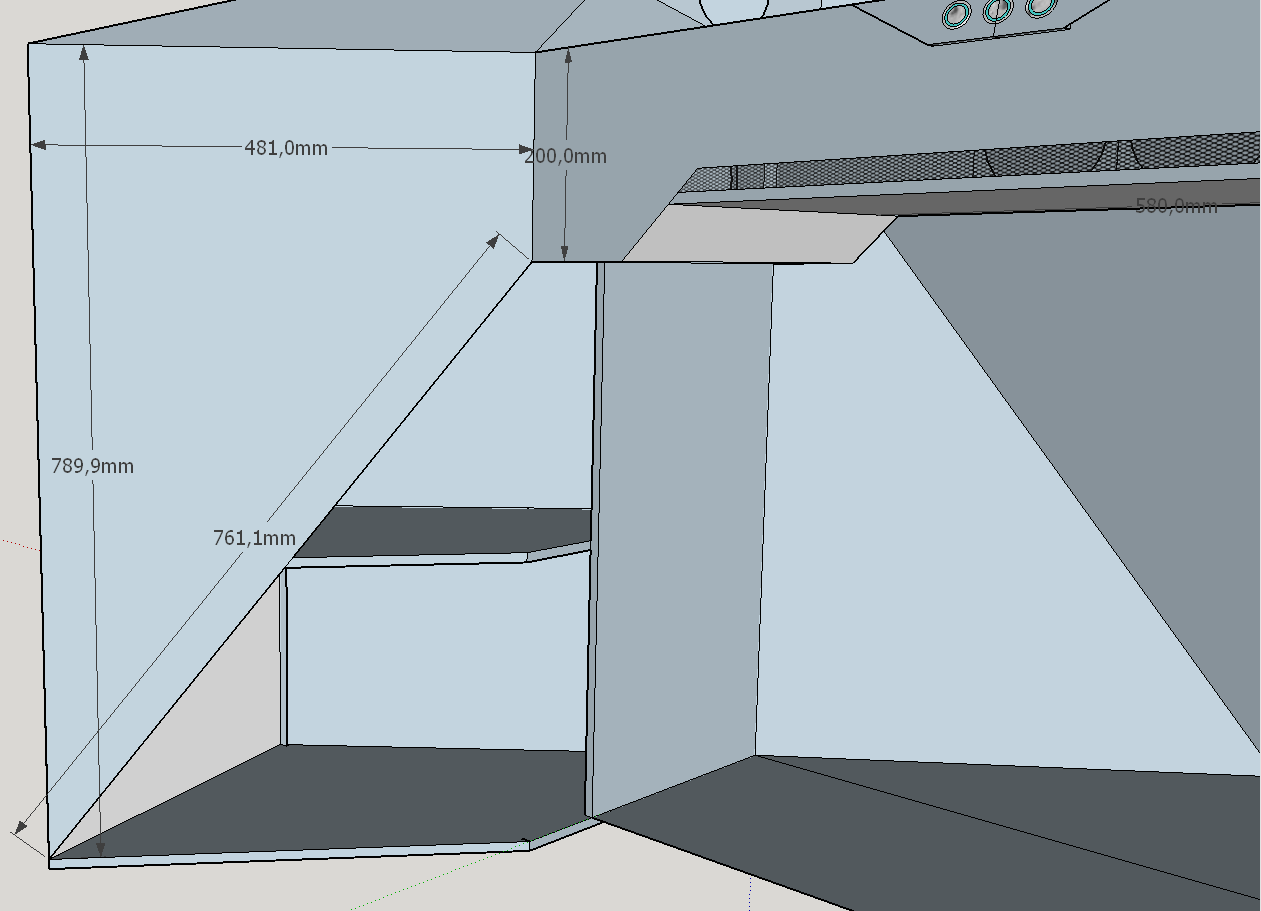

Skal bruke kvelden på å måle opp hver plate og noen notat om vinkler osv, sånn at jeg kan begynne på de imorgen.



Gleder meg ;D
