Vinkelsliperguten Skrevet 29. juli 2015 Rapporter Del Skrevet 29. juli 2015 Hei. Har en spak med som før er brukt til en hydraulikksentral. skal skaffe 10 kohm potmeter til denne som styrer 2 stk pwm kontrollere (en til hver retning på en prop. ventil). problem er at jeg må ha et potmeter som går fra 0-10 I den ene beveglsen, og same I motsatt. hva heter slikt, altså enten et dobbelt eller et med midtpunkt på 0 ohm? Noen tips her? Lenke til kommentar
Professor Balthazar Skrevet 29. juli 2015 Rapporter Del Skrevet 29. juli 2015 Forstår ikke problemet. Ett lineært pot-meter går fra 0-10 KOhm om du måler mellom venstre og midterste pinne, men fra 10-0 KOhm dersom du måler fra høyre til midterste pinne. Dersom du bruker et dobbelt 10KOhm LIN potmeter så kan du ta ut signalet fra venstre side på det ene og fra høyre side på det andre. Lenke til kommentar
Vinkelsliperguten Skrevet 29. juli 2015 Forfatter Rapporter Del Skrevet 29. juli 2015 (endret) Ja, det er greit, men det har vel ikkje 0 I midten av rotasjonen? problemet er at potmeteret vil stå I midten av rotasjonen med spaken I senter. der må jeg ha null, så må det gå til 10 kohm ved endeanslag begge veier. tips for andre metoder her mottas med takk. Endret 29. juli 2015 av -0OEKHQ7F Lenke til kommentar
geir__hk Skrevet 29. juli 2015 Rapporter Del Skrevet 29. juli 2015 Hiver meg på her. Forstår heller ikke problematikken. Du kobler to bena med faste tilkoblinger på hhv pluss og minus, og midt-benet tar du ut spenninga på (spenningsdeler). Står litt om de typen potensiometre som brukes ofte på denne siden. Lenke til kommentar
Vinkelsliperguten Skrevet 29. juli 2015 Forfatter Rapporter Del Skrevet 29. juli 2015 (endret) Mulig jeg er helt på vidda her, så kan godt utdype hele opplegget litt. Jeg har 2 stk pwm controller nå. type slik: LINK. Spaken som jeg bruker har et potmeter som brukes I begge retninger, det vrir bare moturs når jeg tar spaken forover, og medurs når spaken tas bakover. Når spaken tas bakover skal pwm 1 gå fra 0-til 100%. når spaken tas forover skal pwm 2 gå fra 0 til 100 %. Hvordan skal dette da kobles? må jo gjøre 2 pot på 2 stk pwm må jo gjøres om til 1 stk pot på spaken. Stor takk til de som kan forklare dette slik at det går opp et lys.. Endret 29. juli 2015 av Vinkelsliperguten Lenke til kommentar
toreae Skrevet 29. juli 2015 Rapporter Del Skrevet 29. juli 2015 I arbeidssammenheng har jeg brukt spaker som i tillegg til et potmeter har 2 brytere. Bryterene bestemmer retningen, mens potmeteret har 10kohm i midtstilling, og 0kohm i begge ender. Brukes typisk til å styre frekvensomformere. Lenke til kommentar
Vinkelsliperguten Skrevet 29. juli 2015 Forfatter Rapporter Del Skrevet 29. juli 2015 Det har denne spaken også, så det er jo en grei mulighet. må bare finne et pot som passer. noen tips? Lenke til kommentar

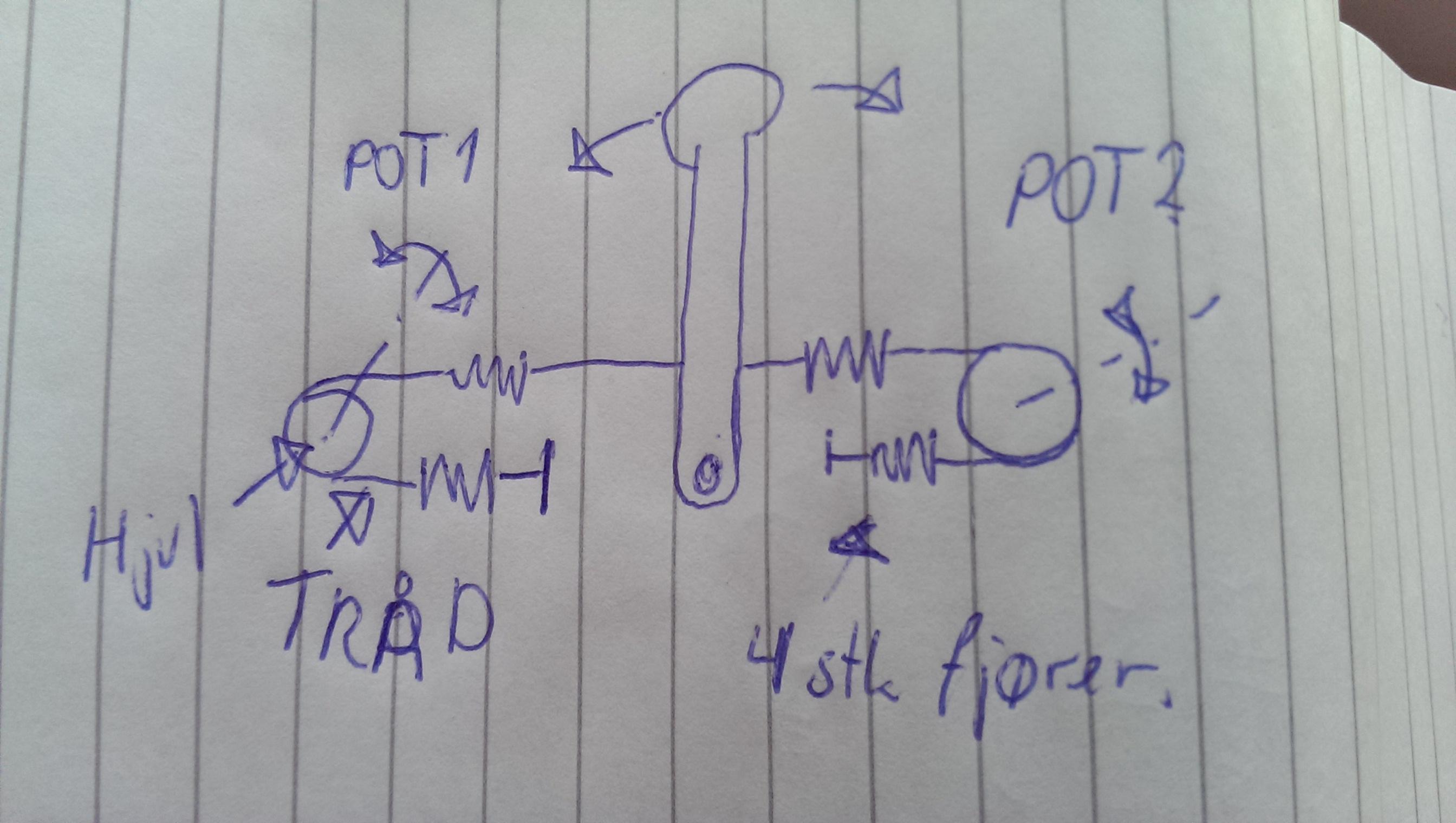

Luske_Ludvig Skrevet 29. juli 2015 Rapporter Del Skrevet 29. juli 2015 Her er en idé. Når spake beveges over 0 vil det ene potensiometeret nå enden og fjær strekkes. ( fjærene i bunn er for å holde tråd stram.) Med riktig dimmensjonerte fjærer vil dette fungere. Potensiometer kan fåes med fjærbelastet trådsnelle. Da heter det extensometer. Disse er meget stabile og har benyttet de på utmattingstester og de tåler milionvis av bevegelser. Lenke til kommentar
Vinkelsliperguten Skrevet 29. juli 2015 Forfatter Rapporter Del Skrevet 29. juli 2015 Ja. Det hadde fungert om jeg hadde hatt 2 potmeter, men problemet er at spaken bare bruker 1 potmeter til begge bevegelser. altså må same potmeter brukes på begge pwm. spaken har som nevnt en 2 brytere som aktiveres ved bevegelse, en til hver vei. Kan det gå å bruke de som "velger" slik at spenningen sendes til rett pwm? Lenke til kommentar
Luske_Ludvig Skrevet 29. juli 2015 Rapporter Del Skrevet 29. juli 2015 Det bør gå ja. Lenke til kommentar
Vinkelsliperguten Skrevet 29. juli 2015 Forfatter Rapporter Del Skrevet 29. juli 2015 Skallen min klarer ikke å se dette klart, så må ha mere veiledning. Legger ved koblingskjema på pwm kortet. Kan noen være så elskverdige å tegne et forslag til skjema der jeg bruker 1 stk pot til å styre 2 stk pwm som I vedlegget? Husk at det skal brukes en pwm til hver bevegelse. altså spaken forover pwm 1 og spaken bakover pwm 2. pwm kontorlleren må bruke hele eksisterende potmeters vandring for å produsere 0-3 amp som prop. ventilene krever. Spaken krever at potmeteret står I midstilling når spaken står I senter. spaken har en NO bryter hver vei som aktiveres ved bevegelsens begynnelse. Planen var jo selvfølgelig å lodde av potmeteret på pwm kontrollerene å dra ledning fra denne til spak. koblingssjema pwm.pdf Lenke til kommentar
geir__hk Skrevet 30. juli 2015 Rapporter Del Skrevet 30. juli 2015 Tror du har et problem som enkelt lar seg løse, men du må nok forberede deg på å finne tak i noen opamper og lodde eget printkort. Evt kan du bruke et protitype-kort siden du bare lager én. Og ja - eksisterende potmetre må du lodde bort, der får du en ledning fra det andre kortet. Lenke til kommentar
Vinkelsliperguten Skrevet 11. oktober 2015 Forfatter Rapporter Del Skrevet 11. oktober 2015 Viss noen har lyst til å gjøre denne jobben med å lage et skjema, eller hele dingsen, mot kompensasjon seff, hadde det vært fantastisk.send meg i såfall en melding om hva du trenger av data/komponenter. Lenke til kommentar
