Hydraulikk hjelp


Anbefalte innlegg

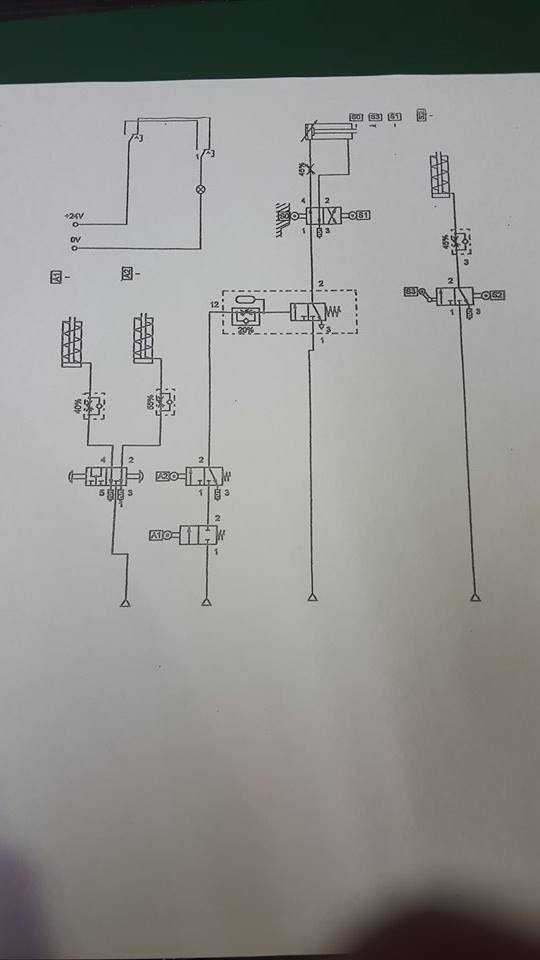

Heisann, jeg har en oppgave her som jeg skal finne ut av hvordan det fungerer, og hvilke komponenter det er. Jeg er veldig rusten og dårlig på hydraulikk så jeg lurte på om noen kunne hjulpet og eventuelt fullet inn litt informasjon for meg. :-)


Lenke til kommentar
Videoannonse
Annonse
Gjest Slettet+45613274

Ganske rusten ja. Dette et pneumatikk, det er også flere kretser,med forskjellige funksjoner. Kretsene er så basic at dette er det første som står i boka di.

Lenke til kommentar

Jeg ville kikket på 3/2, 4/2 og 5/2 ventiler med forskjellig aktuering, strupeventiler, retningsbestemt med struping, akkumulator, enkel og dobbeltvirkende sylinder. Den elektriske kretsen er så vidt jeg husker en endevender.

Lenke til kommentar

Synes det er en dårlig ide å gjøre leksene til "folk", men nå må det vel være så langt ut i skoleåret at det ikke kan dreie seg om hjemmeleksene?



For det første: Dette ser da ikke ut som "hydraulikk" men som "pneumatikk", altså "trykkluftautomatikk". (Hvorfor? "Excaust to air" ser det ut som.)



Det ser også ut som om det er 3 mer eller mindre separate tegninger ved siden av hverandre.



Lengst til venstre:

To separate sylindre som "går ut" når styreventilen opereres. Ser ut til å være "hurtig ut" og "langsom retur" på begge.



Midt på:

"Venstre gren" inneholder en (elektro)pneumatisk OG funksjon. A1 og A2 må ha spenning for at prosessen skal starte. Når den nederste styreventilen får (pneumatisk)signal så går sylinderen ut. Deretter så returnerer den automatisk via den øverste styreventilen. Ser ut som om den (sylinderen) blir ved med å kjøre fram og tilbake (??)



Til høyre:
En enkel sylinder med fjærretur. Hurtig ut og langsomt tilbake, ser det ut som (Litt utydelig på tegning.).



Noen som er enig/uenig?



NOTE: Det ser jo ut som 3 separate elektropeumatiske styringer, men det kan nok tenkes at oppgaven går ut på å få dem til å fungere "felles" for styring av en "maskin".

Endret av arne22
Lenke til kommentar

Så vidt jeg kan se så er det ikke noe elektrisk med i denne styringen. Til venstre så er retningsventilene styrt med en knapp. I midten og til høyre så ser det ut til at retningsventilene er styrt av sylinderposisjon. Dette ser du til eksempevis venstre hvor en utstrukket sylinder vil treffe symbolene A1 og A2. Disse vil igjen aktuere retningsventilene i midten. Sylinderen i midten vil igjen aktuere sylinderen til høyre Se eksempelvis denne manualen og søk opp "roller"



Edit: Skriveleif

Endret av Salt_Skin
Lenke til kommentar
  • 11 måneder senere...

Dette er en stund siden, men skal forsøke å hjelpe deg litt på vei.!



Nederst til venstre har du en 5/2 ventil som er styrt ved hjelp av 2 trykknapper. Denne styrer de to sylinderne som står på samme sløyfe, som vil aktivere bryter A1 og A2 dersom de blir trykk-satt.



Bryter A1 og A2 styrer de 2/2 og 3/2 ventilen i den midtre sløyfen. Disse vil som du ser slippe luften igjennom dersom bryter A1 og A2 aktiveres. Dette vil igjen sette trykk på sylinderen helt øverst i midten. Her ser du også at det er noen brytere som jeg ikke klarer å lese bokstavene på, så da blir det en fin oppgave for deg å løse resten :)



Den "tanken" (midtre sløyfe) som du prater om vil jeg mene at er en akkumulator/reservoar. Vil tro at den i dette tilfelle er tenkt å gi en liten tids forsinkelse.

Lenke til kommentar
