PPD-oppgave 2015 - Elektro VG1, trenger andres formeninger om oppgaven min.

[Behemian]

Hei!



Jeg jobber med PPD-oppgaven for tiden (skal være klar innen tosdag/fredag).



Jeg går Elektro VG1, og i går ble vi satt i grupper på 2, og fikk utdelt PPD-oppgaven vår.

Min partner og meg fikk oppgave å sette opp lys som går via bevegelsessensorer, med bryter. Det skal også være en stikk på hver av kretsene, men den skal ikke bli påvirket av bryteren.



Her ser dere oppgaven i sin helhet;





Oppdrag 3



Installasjon



Installasjon lys/stikk. Rom 007 2 stk. 1 x 36W lysarmaturer styrt av bevegelsessensor og 1 stk. stikk. Rom 010 2 stk. 1 x 36W lysarmaturer styrt av bevegelses sensor og 1 stk. stikk.



Oppkoblet anlegg: 1 stk. lampe, bevegelsessensor, bryter, og  1 stk. stikk.  Stikk skal ikke påvirkes av sensor. Monteres på brett.



Dokumenter kabelen for maksimal belastning.

Kabelen er klamret på vegg, 30 meter.



Så langt har jeg;



Et kjapt forsøk på å tegne dette opp på en plantegning. Jeg har aldri benyttet meg av bevegelsessensorer før, så tegnet jeg brukte ble en PIR-detektor, av den enkle grunn at jeg ikke fant noe tegn for bevegelsessensor i Visio (programmet jeg bruker).

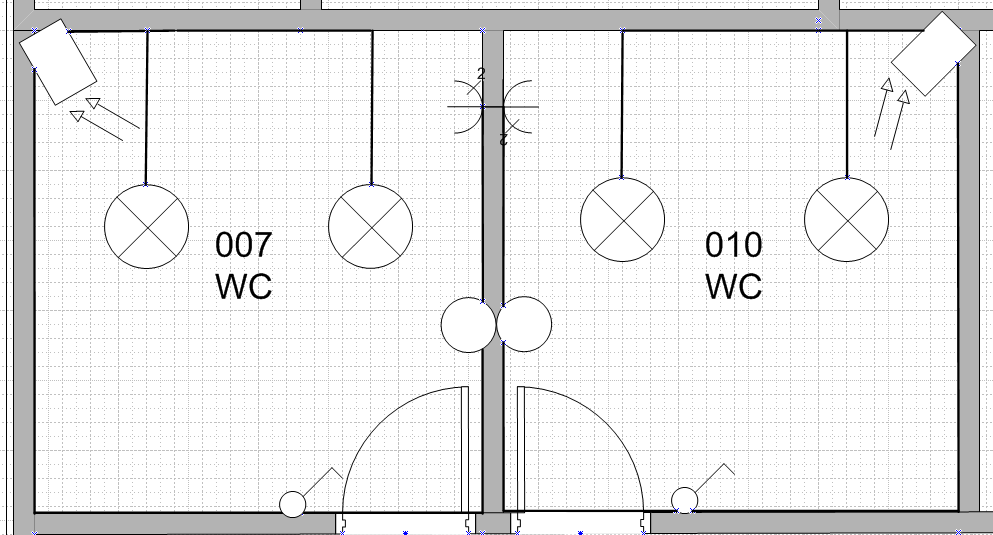

Legger ved tegningen, og et zoom'et inn utklipp av selve "rommene" hvor jeg har tegnet.



Plantegning.pdf

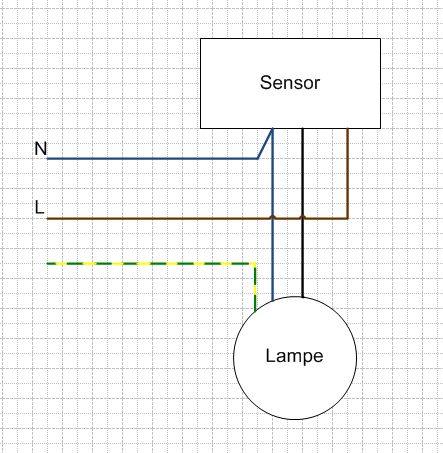

Selve koblingen ser jeg for meg vil se noe ala dette ut:







Så hva tror dere? Har jeg forstått dette rett? Noen anbefalinger å komme med?



På forhånd takk!



- SP
