[Løst] Koble hva hvor?

[Myoxox]

Hei!

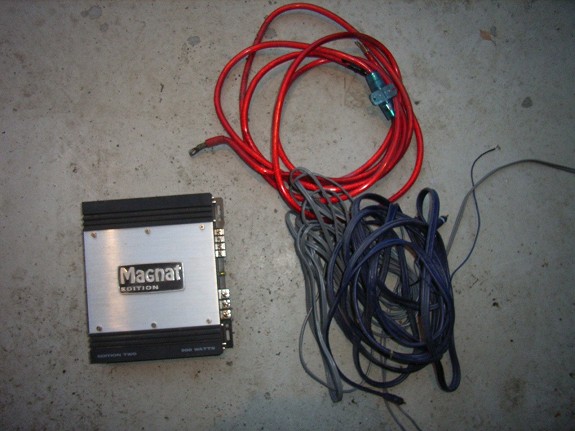

Da har jeg kjøpt meg forsterker og 1 10-toms sub.

Bilde er lagt til som vedlegg.



Det jeg da lurer på er hvor i alle dager skal jeg koble alle ledningene?

Har jo aldri koblet opp slikt før. Hvilken kabel skal hvor?

[TMB]

Generelt er det slik:



Rød kabel med sikring på skal fra plusspolen på batteriet og inn på + på forsterkeren

Svart kabel skal enten fra minuspolen på batteriet eller fra chassis og inn på - på forsterkeren

Remote skal fra musikkenhet til remote-inngangen på forsterker

AUX-kabel skal fra Line-out på musikkenhet til AUX/Line-in på forsterker



så skal det høyytalerkabler ut fra forsterkeren og inn på sub og eventuelt høyttalerne dine.



Hvis du legger ved litt mer detaljerte bilder av hva du har kjøpt, hvor du ønsker å plassere utstyr og hvordan alt eksisterende er koblet i dag så blir det lettere å hjelpe



EDIT: Ser ikke ut som at du har fått med noen "minuskabel". Den røde ser også litt kort ut, men kommer an på hvor batteriet sitter og hvor du skal ha suben, vanligvis plasserer man den i bagasjerommet og hvis du har batteriet foran så kan den kanskje bli litt kort. Kommer an på føringsveien du velger for kablene. Husk å legge plusskabel og signalkabler på hver sin side av bilen, de skal ikke ligge parallelt.

Endret 26. mai 2015 av TMB

[Myoxox]

Generelt er det slik:



Rød kabel med sikring på skal fra plusspolen på batteriet og inn på + på forsterkeren

Svart kabel skal enten fra minuspolen på batteriet eller fra chassis og inn på - på forsterkeren

Remote skal fra musikkenhet til remote-inngangen på forsterker

AUX-kabel skal fra Line-out på musikkenhet til AUX/Line-in på forsterker



så skal det høyytalerkabler ut fra forsterkeren og inn på sub og eventuelt høyttalerne dine.



Hvis du legger ved litt mer detaljerte bilder av hva du har kjøpt, hvor du ønsker å plassere utstyr og hvordan alt eksisterende er koblet i dag så blir det lettere å hjelpe



EDIT: Ser ikke ut som at du har fått med noen "minuskabel". Den røde ser også litt kort ut, men kommer an på hvor batteriet sitter og hvor du skal ha suben, vanligvis plasserer man den i bagasjerommet og hvis du har batteriet foran så kan den kanskje bli litt kort. Kommer an på føringsveien du velger for kablene. Husk å legge plusskabel og signalkabler på hver sin side av bilen, de skal ikke ligge parallelt.

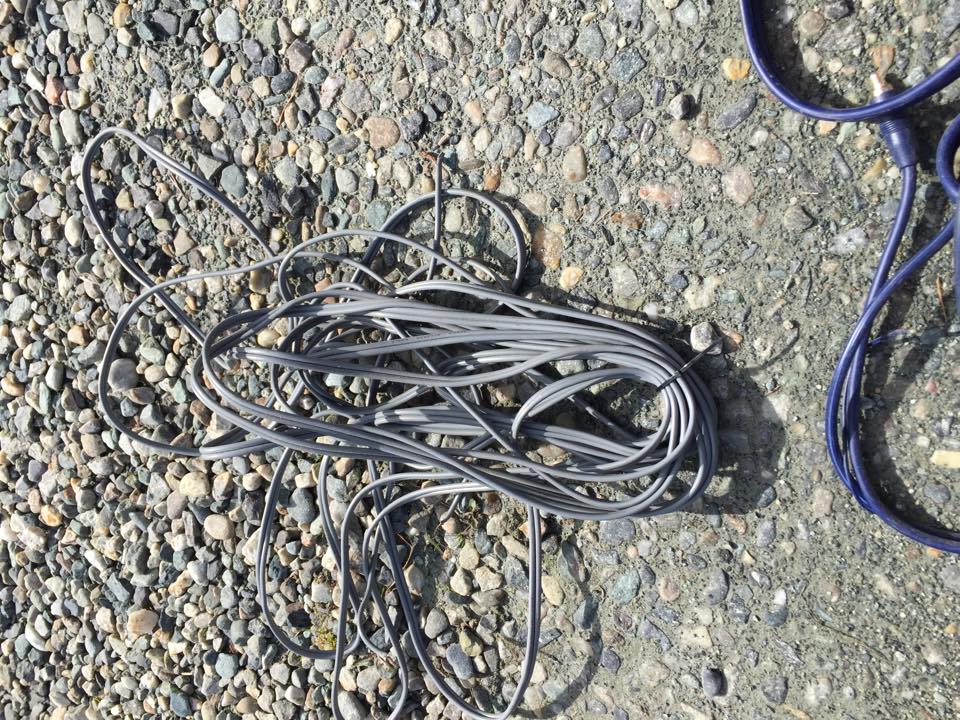

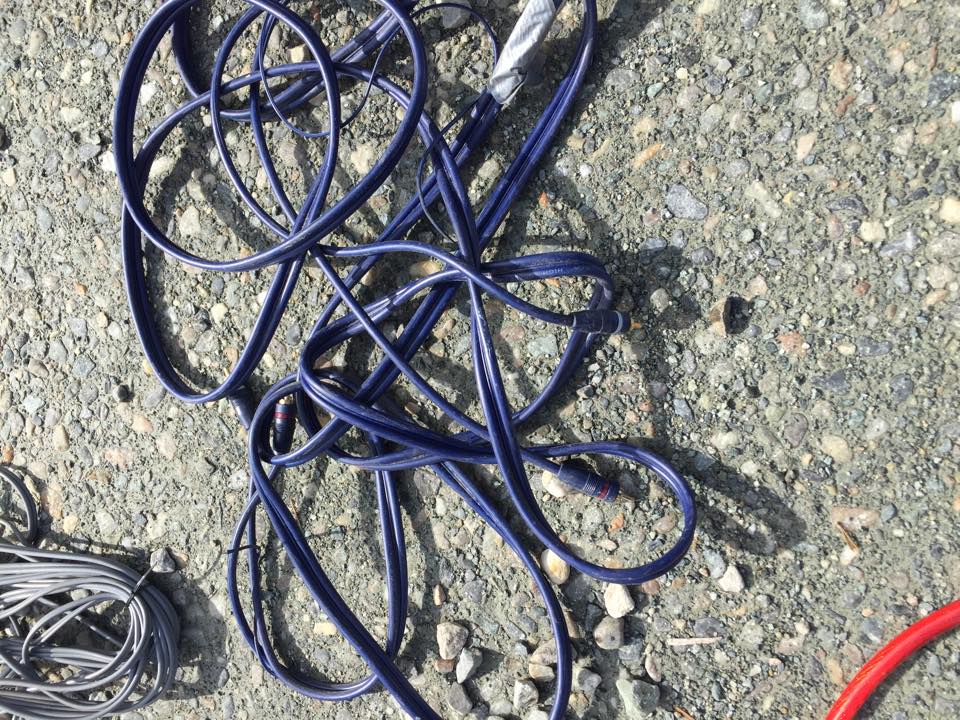

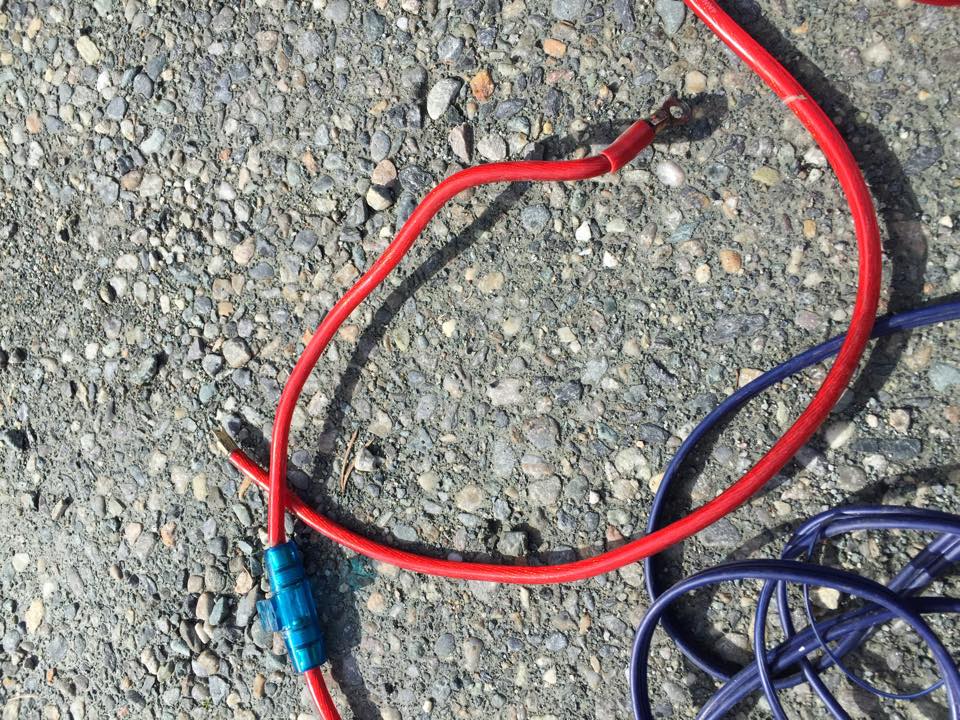

Laster opp 3 bilder til så du ser hva jeg har fått med. Også følger selvfølgelig Subkassa og Forsterker med.

Finnes det noe bilder som sir hvor ting skal kobles osv?

Endret 27. mai 2015 av Myoxox

[sedsberg]

Sjekk her:

https://www.diskusjon.no/index.php?showtopic=462786

[Myoxox]

Sjekk her:

https://www.diskusjon.no/index.php?showtopic=462786

De ordene der sier meg ingenting engang, hehe! Er jo 100% ny innen dette.

[sedsberg]

Du burde sette deg godt inn i tingene, eventuellt spørre noen du kjenner om hjelp. Gjør du det skikkelig galt kan bilen ta fyr.



Plusskabel til forsterker (veldig tykk, rød ledning): Typiske ting du sansynligvis må gjøre er ting som å borre hull i torpedoveggen. Er du heldig er det allerede noen hull der fra før. Så må du opp med tepper, lister og er du riktig uheldig ut med seter for å strekke strømkabel bak. Det aller viktigste her er at du monterer en passende sikring framme ved batteriet.



Minuskabel til forsterker (veldig tykk, sort ledning): Enkleste er å finne et godt punkt i chassis å koble til (med ringkabelsko). F.eks. bolt til setebeltene bak. Husk å pusse ned til bart metall. Lakk leder strøm veldig dårlig.



Phonokabler (RCA-kabler) fra Line Out bak på hovedenheten (CD-spilleren) strekkes bak til Line In på forsterkeren din.



Remote: (Enkel, tynn ledning). Skal fra Remote bak på cd-spilleren (som regel en blå ledning) og til Remote på forsterkeren.



Høyttalerkabler: Kobles fra høyttalertilkoblingene på forsterkeren til subben. Bruk helst 2x 2,5mm^2 kabel eller tykkere.

Endret 27. mai 2015 av sedsberg

[TMB]



Sjekk her:

https://www.diskusjon.no/index.php?showtopic=462786

De ordene der sier meg ingenting engang, hehe! Er jo 100% ny innen dette.



Hva slags bil har du?

[Myoxox]





Sjekk her:

https://www.diskusjon.no/index.php?showtopic=462786

De ordene der sier meg ingenting engang, hehe! Er jo 100% ny innen dette.



Hva slags bil har du?



Golf 4.

[Myoxox]

Hvilken kabel er det som ikke kan ligge med + kabelen?

[sedsberg]

Hvilken kabel er det som ikke kan ligge med + kabelen?

Signalkabelen (Phono/RCA).

[Myoxox]

Sliter.. Holder på å legge strømkabelen på førersiden men der er jo så trangt inni dær... Blææ!!!!
