Tips og råd til skjulte kabler

[CaZpeR]

Skal pusse opp og tenker å felle inn kabler til lyd og bilde i veggen for et helt rent inntrykk.



Har en tv som skal opp på veggen, en sonos playbar som skal festes på veggen mellom tv og tv-benk hvor konsoller og dekoder blir stående.



Veggene er per dags dato ikke kledd så her er mulighetene mange. Har sett litt på flexit sin rektangulære kanaler på 11x5,5cm. Men tenkte å høre litt her først om erfaringer og eventuelle tips.

[AndersT2]

Regner med du skal ha isolasjon i veggen?

Det er mange innervegger som ikke har det, og der har jeg kun latt kablene gå uten rør i veggen, enkelt og greit, og lett å bytte.

Man kan også bruke elektro rør, korrigerte rør (K-rør), som er fleksible og fås i forskjellige størrelser.

[CaZpeR]

Regner med du skal ha isolasjon i veggen?

Det er mange innervegger som ikke har det, og der har jeg kun latt kablene gå uten rør i veggen, enkelt og greit, og lett å bytte.

Man kan også bruke elektro rør, korrigerte rør (K-rør), som er fleksible og fås i forskjellige størrelser.



Ja. Veggene skal isoleres. Har hatt dialog med elektrikeren som har lagt opp til punktene (er jo krav i dag om at forgrenere ikke lenger skal brukes) og har gjort plass til en kanal. Han mente at det var en god nok løsning. Så jeg får en åpning bak tven og en bak tv-benken. I tillegg får jeg et lite hull midt på til Sonos-planken som går i samme kanal. Så tror jeg har funnet en ren.



Tenkte først K-rør, men disse blir for små. Og jeg må dra så mange pga. alt jeg skal ha koblet til at det blir neppe fint. En flexit kanal er mer fleksibel mtp. jeg kan dra kabler gjennom når jeg føler for det.

[Slendrian89]

Kle veggen ferdig, så lekter du ut 2"x2" eller 2"x4" og lager brytning av f.eks parkett, skifer eller noe annet som dere liker. Lag en inspeksjonsluke med magneter som blir i høyde bak TV og bak videobenk. Lettveggen bør ha lufting og litt isolering for å unngå resonans.

Så tar du av inspeksjonslukene om du ønsker å trekke andre kabler.

Noe ala dette:

http://www.viivilla.no/globalassets/viivilla.no/c/a/1/ca19519d-bfb3-41d9-b6bd-d21c318cd60c.jpg

[CaZpeR]

Da TV'en henger mellom to åpninger så vil det bli rart å lekte ut.

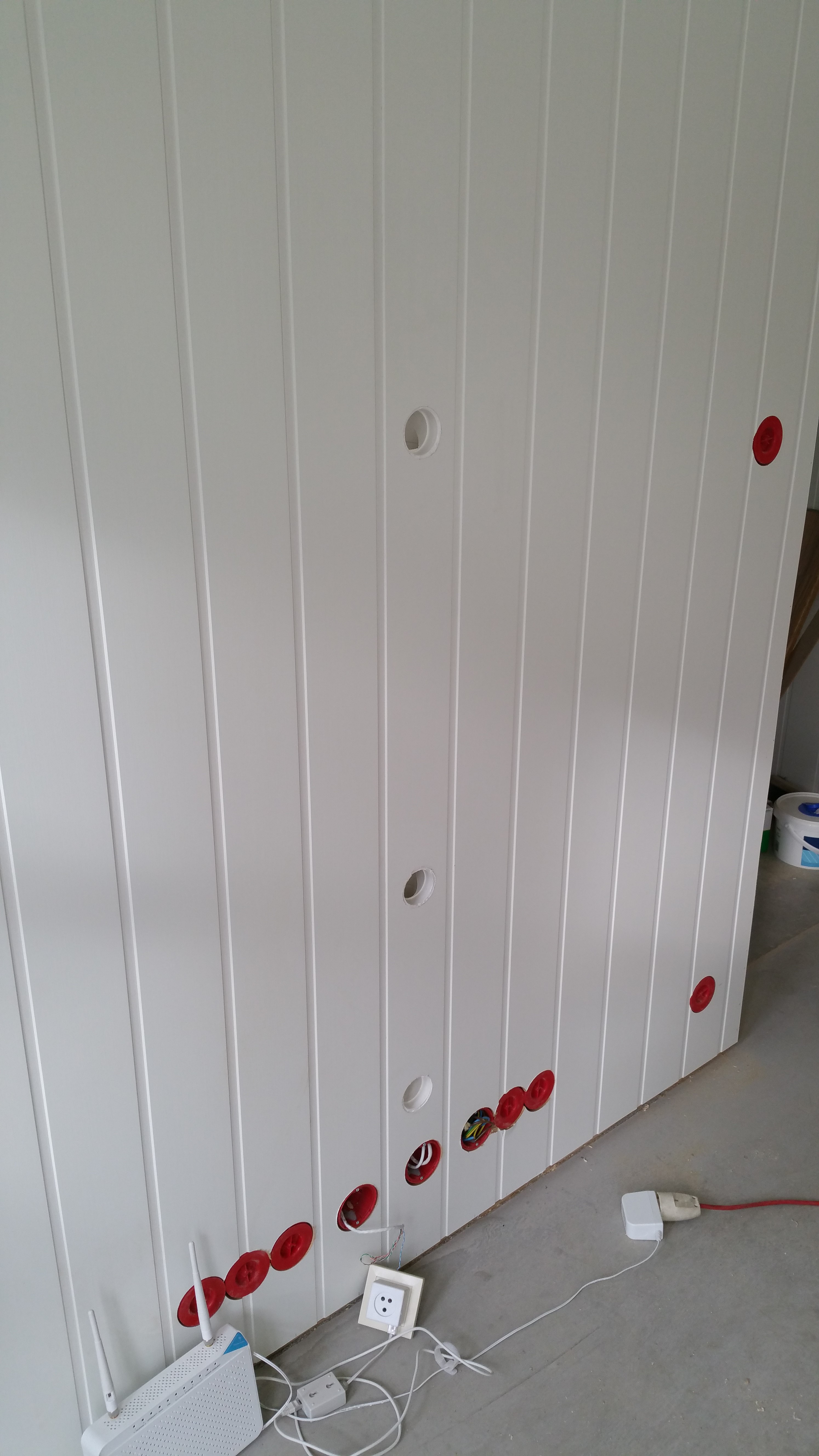

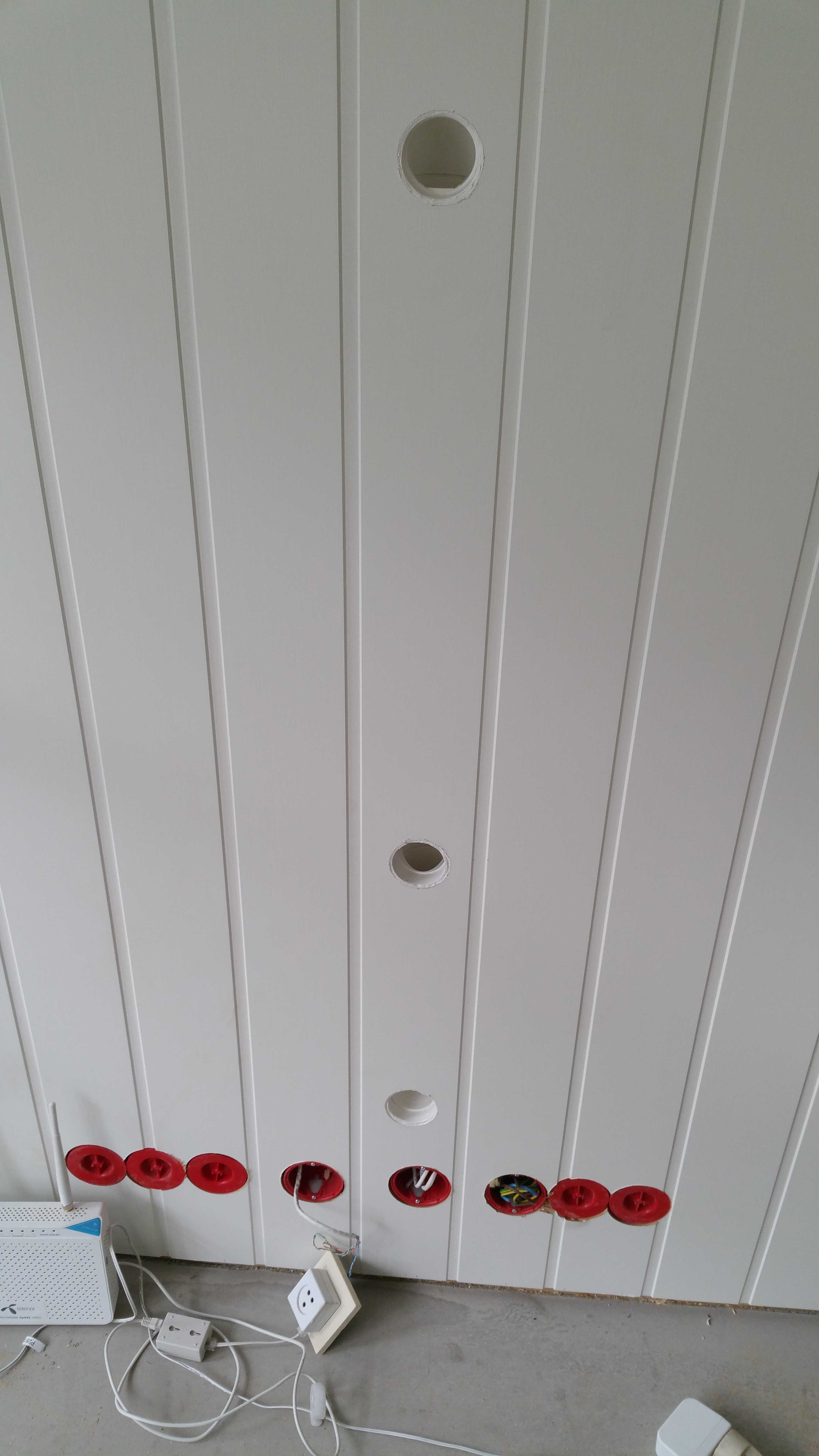

Foreløpig så ble det seende slik ut. 51 mm i diameter hull og det går fint å trekke gjennom en strømkabel. Festet med patentbånd på lekter og har i tillegg fått kubbet ut der TV'en skal henge slik at jeg ikke risikerer at den detter ut av veggen.





Skal poste bilde når alt er montert. Har en liten vei å gå med gulv og elektronikk.

[AndersT2]

Det ser meget bra ut.



Ett par tips til neste gang.

Du får dobble bokser, som du får innfelte trippel stikk som passer i doble rammer. Her tipper jeg du skal ha enkle stikk i trippel rammer?

Ett annet tips til de enslige boksene helt til høyre. Her ville jeg ha brukt tabbebokser som man monterer inn etterpå når man bruker slik panel på veggene. Da kan man skjære ut hullene i senter av plankene, og alt ser med en gang enda proffere ut.

[CaZpeR]

Problemet med de helt til høyre er stenderne gikk slik. Alternativt så kunne man jo ha skjært plass i stenderne.



Men er veldig fornøyd med at den skjulte kanalen ble helt i center på veggen og center på en "planke" i panelet.



Det blir forresten 12 støpsler med kabeltv og Internett i de to i midten.



Skal ha en del konsoller osv. Koblet til så det blir en del strøm.

Endret 20. juni 2015 av CaZpeR

[CaZpeR]

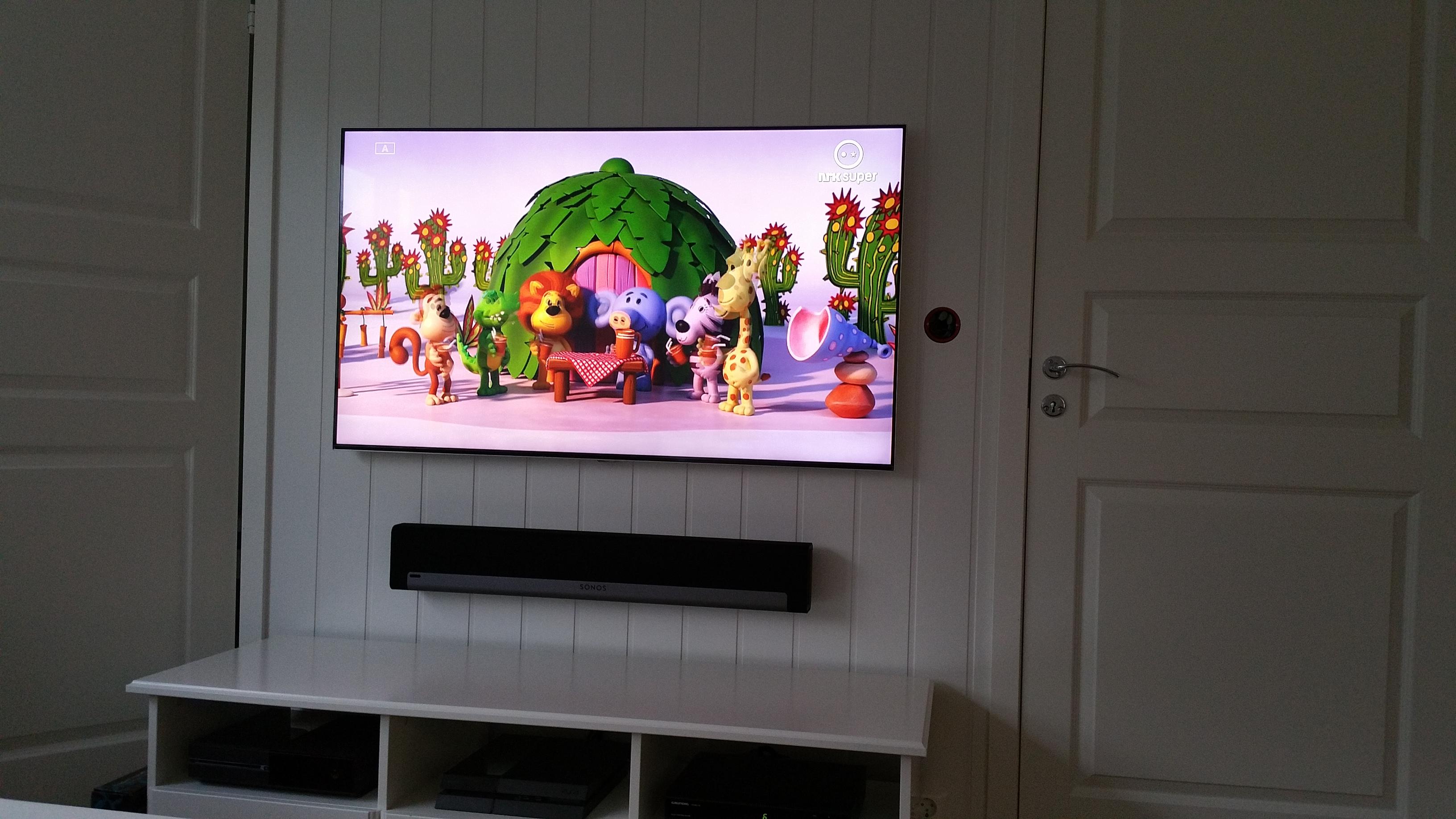

Da var ting koblet opp og på plass. Og røret fungerte utmerket til å gjemme unna kablene mellom enhetene.

[AndersT2]

Ble veldig bra.

[CaZpeR]

Bryteren til høyre er også på plass. Er hovedbryter til alle støpslene. Så da er det lettere å koble ut alt når jeg drar på hytta xD

[AndersT2]

Smart, men også fryktelig irriterende hver gang noen tror det er en lysbryter



Bare husk at den ikke er god nok hvis man har som vane å trekke ut støpsler ved tordenver, da er avstanden i bryteren for kort til at det hjelper.

[CaZpeR]

Det var ikke hensikten med bryteren. Hensikten var mer å unngå så mye bruk av standbymodus. Er bakkestrøm i nabolaget her samt vi bor i bunnen av dalen, så er ikke så utsatt ved lynnedslag. Men det dras ut for sikkerhetsskyld :-P

[AndersT2]

Om det er bakke strøm eller i bunn av en dal, hjelpe en del på direkte nedslag, men lyn som slår ned kan ha ringvirkninger nokså langt, så det er alltid bra å høre at man drar ut. Altfor mange er slappe på dette.



Fordelen med at du har bryteren som du har gjort det nå, er at du også slipper problemer ved lokale strømutkoblinger. Mange nyere trafoer justerer seg litt automatisk for å kompansere for variasjoner i strømbruken. Så når strømmen blir borte, og den kommer på igjen, så hender det at den justerer opp volten nokså høyt, og før den får justert seg ned igjen til riktig belastning, så kan enkelte sensitive elektroske duppedingser ta kvelden når de får for mye volt inn. Det slipper du når du har slik bryter.
