arduino cocktail machine!

[iam99pk]

Hei!



jeg fant en arduino cocktail machine igår på nette når jeg kjedet meg på skolen! og vi var to i klassen (meg og en annen) som ble VELDIG gira på å lage en slik selv!



har ikke funnet noe son vi kan bygge den etter så vi må finne ut alt selv (det er jo litt mer stress men lærer jo mye mer av det), så lurte på om vi kunne få litt veiledning?



tenkte alt blir styrt av en arduino mega 2560



det jeg har funnet ut til nå at vi trenger av det elektriske er:

pumper (til blandevannet)

stømforsyning

arduino mega 2560

Hitachi HD44780

knapper til å velge drink og av og på bryter

kabler



motstanger (forskjelliger verdier)

force-sensitive resistor (for å merke at glasset står på toppen)



motor til å kjøre frem og tilbake, heise opp og ned glasset (tenker det er best med steppmotor?)



transistor til motorene har 2N2222 og noe slike små hjemme men de blir vel for små?

IC til å styre transistorene  med, tengte 75HC595N men vet ikke om den funker til det?



og noen leds til å pynte med

tengte å kjøre alle pumper og motorer på 12v,

og styrestømmen på 5v og 3v (er jo det arduino går på)





så lurte på om dette kommer til å gå? og hvilken transistorer jeg trenger? har veldig mange små hjemme men tror jeg må ha noen større.. og hvilke? har 2N2222 transistorer og noen andre som er temmelig like...

funker den ic-en eller er det noen som er bedre å bruke?

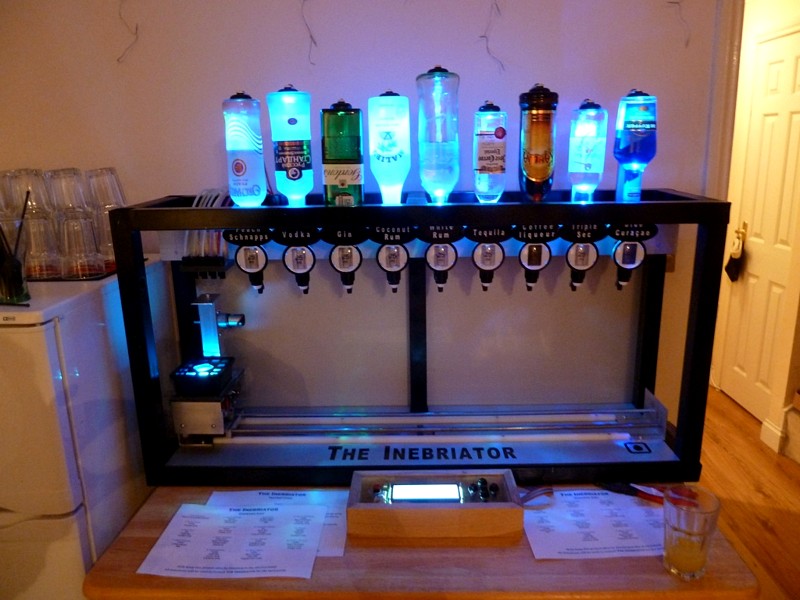

hiver med et bilde av den



hvis vi bygger den (må se om vi kommer til å få det til) så kommer vi nok til å lage en byggetråd hvis noen vil se



håper noen er snille å hjelper litt for det hadde vært gøy å fått til!

[Professor Balthazar]

Sjekk ut dette kortet som koster tett over kr. 100,- med frakt: 16-Channel Relay 12V Module for Arduino UNO MEGA 2560

http://www.ebay.com/itm/16-Channel-Relay-12V-Module-for-Arduino-UNO-MEGA-2560-R3-Raspberry-Pi-Board-/111642135626?pt=LH_DefaultDomain_0&hash=item19fe63cc4a



Men hvordan tenker du å pumpe dette? En akvaripumpe el.l. hvor alkohol vlir stående over tid i plastslanger og pumpemekanikk vil muligens sette plastsmak i drinkene. Hva med å heller satse på høyt plassert flasker og naturlig fall slik at du kan bruke korte slanger (eller helst ingen slanger) og magnetventiler som slipper flydiumet ut av flaskene.



Hva med vakum og trykk internt i flaskene? Tenker trykket vil være litt avhengig av flaskens utforming, tutstørrelse og av om flasken er full eller nesten tom.

[iam99pk]

Sjekk ut dette kortet som koster tett over kr. 100,- med frakt: 16-Channel Relay 12V Module for Arduino UNO MEGA 2560

http://www.ebay.com/itm/16-Channel-Relay-12V-Module-for-Arduino-UNO-MEGA-2560-R3-Raspberry-Pi-Board-/111642135626?pt=LH_DefaultDomain_0&hash=item19fe63cc4a



Men hvordan tenker du å pumpe dette? En akvaripumpe el.l. hvor alkohol vlir stående over tid i plastslanger og pumpemekanikk vil muligens sette plastsmak i drinkene. Hva med å heller satse på høyt plassert flasker og naturlig fall slik at du kan bruke korte slanger (eller helst ingen slanger) og magnetventiler som slipper flydiumet ut av flaskene.



Hva med vakum og trykk internt i flaskene? Tenker trykket vil være litt avhengig av flaskens utforming, tutstørrelse og av om flasken er full eller nesten tom.

takk for den linken der! er det ikke bare å koble motorene og pumpene rett i det?



tenker at alkoholen står opp ned slik på bilde..



http://www.ebay.com/itm/Wall-Mounted-Liquor-Juice-Dispenser-Pourer-Machine-Single-Bottle-Bar-Home-Tool-/191452175096?pt=LH_DefaultDomain_15&hash=item2c93705af8

http://www.ebay.com/itm/SPIRIT-BOTTLE-RACK-BRACKET-OPTIC-HOLDERS-WALL-SHELF-FIXING-BRACKET-PUB-BAR-/300731552203?pt=LH_DefaultDomain_3&var=&hash=item4604ff51cb

tengte å bruke det også at en motor tar å skyver opp en ring eller noe slik at alkoholen renner ut av de på 30ml...



men til colaen og resten av blandevannet så tengte jeg å bruke pumpe og bare noen plastrør...

[iam99pk]

tengte bare å bruke noe slike pumper:

http://www.ebay.com/itm/DC-12V-DC-generator-10W-micro-hydro-water-turbine-generator-water-charging-led-/301470353174?pt=LH_DefaultDomain_0&hash=item4631088716



også en slik motor?

http://www.ebay.com/itm/2PCS-28BYJ-48-Valve-Gear-Stepper-Motor-DC-12V-4-Phase-Step-Motor-Arduino-/201074184842?pt=LH_DefaultDomain_0&hash=item2ed0f4928a





kunne jeg gjort noe slikt? men vet ikke om det er best at alt er i "vågnen" som kjører frem og tilbake? blir jo noe lys, 2 steppmotor og en sensor som merker om det er glass der eller ikke

Endret 23. april 2015 av iam99pk

[iam99pk]



fant forresten denne vidioen! tenker noe slikt... bare de som er under flasken har 3 "pinner" som stikker ut og da må en rund ring gå opp rundt de da..

[andershf]

Har selv blitt veldig inspirert av å lage noe lignende denne.



Den "pumpa" du linker til to innlegg opp er forresten en vannturbin/generator, ikke en pumpe.



Slik jeg har tenkt å gjøre det er som diskutert her tidligere, å ha flaskene på høykant (opp ned) og ha magnetventiler "rett på falska". Husk å sjekk hvilket trykk de opererer på, de fleste trenger mer trykk enn tyngdekraften for å åpne. eBay søk: gravity feed solenoid



Det med dosering blir vanskelig med denne metoden, hvis du kjører ventilene på tidsintervall kan mengden variere utifra om flasken er full eller nesten tom pga. trykkforskjell. En idè jeg har tenkt på er å bruke to slike gravity feed ventiler, og ha et gitt volum (ca "en shot") mellom de når begge er lukket. Da kan du først åpne den øverste, vente til det fylles opp, stenge den øverste og så åpne den nederste som slipper det ned i glasset.



Lykke til

[Mr. A]

Beste hadde nok vært såkalte peristaltic pumpe. Selve pumpa har da ingen kontakt med det du prøver å pumpe, og du kan få ganske nøyaktige mengder.



http://en.wikipedia.org/wiki/Peristaltic_pump

[iam99pk]

Har selv blitt veldig inspirert av å lage noe lignende denne.



Den "pumpa" du linker til to innlegg opp er forresten en vannturbin/generator, ikke en pumpe.



Slik jeg har tenkt å gjøre det er som diskutert her tidligere, å ha flaskene på høykant (opp ned) og ha magnetventiler "rett på falska". Husk å sjekk hvilket trykk de opererer på, de fleste trenger mer trykk enn tyngdekraften for å åpne. eBay søk: gravity feed solenoid



Det med dosering blir vanskelig med denne metoden, hvis du kjører ventilene på tidsintervall kan mengden variere utifra om flasken er full eller nesten tom pga. trykkforskjell. En idè jeg har tenkt på er å bruke to slike gravity feed ventiler, og ha et gitt volum (ca "en shot") mellom de når begge er lukket. Da kan du først åpne den øverste, vente til det fylles opp, stenge den øverste og så åpne den nederste som slipper det ned i glasset.



Lykke til

ser at den "pumpen" jeg linket til ikke er en pumpe nå xD

ja forsår hva du mener men som du sier så blir det et lite problem når flasken begynner å gå tom (eller du har baileys)

men tror jeg skal ha sonne "tapp måler" som jeg har linket til vet ikke om jeg kommer til å bruke akkuratt den typen men tenker noe ligende





Beste hadde nok vært såkalte peristaltic pumpe. Selve pumpa har da ingen kontakt med det du prøver å pumpe, og du kan få ganske nøyaktige mengder.



http://en.wikipedia.org/wiki/Peristaltic_pump

ja son pumpe var kul tror det blir bra til blandevannet (slepper vel å være vedd for pumpen blir klissete å seig)



fant denne pumpen

http://www.ebay.com/itm/6V-DC-Dosing-Pump-Peristaltic-Head-For-Aquarium-Lab-Analytical-Water-/121499644405?pt=LH_DefaultDomain_0&hash=item1c49f171f5

men er det godt nok med 6v? og kan pumpen stå mye høyere enn selve flasken egentlig?

[andershf]

Beste hadde nok vært såkalte peristaltic pumpe. Selve pumpa har da ingen kontakt med det du prøver å pumpe, og du kan få ganske nøyaktige mengder.



http://en.wikipedia.org/wiki/Peristaltic_pump

ja son pumpe var kul tror det blir bra til blandevannet (slepper vel å være vedd for pumpen blir klissete å seig)



fant denne pumpen

http://www.ebay.com/itm/6V-DC-Dosing-Pump-Peristaltic-Head-For-Aquarium-Lab-Analytical-Water-/121499644405?pt=LH_DefaultDomain_0&hash=item1c49f171f5

men er det godt nok med 6v? og kan pumpen stå mye høyere enn selve flasken egentlig?





Ser at flow rate på den pumpa du linker til er på 20-60ml/min. Hvis du har et glass på f.eks 2dl/200ml vil det altså ta et sted mellom 3,3 til 10 minutt å fylle glasset.

[iam99pk]



Beste hadde nok vært såkalte peristaltic pumpe. Selve pumpa har da ingen kontakt med det du prøver å pumpe, og du kan få ganske nøyaktige mengder.



http://en.wikipedia.org/wiki/Peristaltic_pump

ja son pumpe var kul tror det blir bra til blandevannet (slepper vel å være vedd for pumpen blir klissete å seig)



fant denne pumpen

http://www.ebay.com/itm/6V-DC-Dosing-Pump-Peristaltic-Head-For-Aquarium-Lab-Analytical-Water-/121499644405?pt=LH_DefaultDomain_0&hash=item1c49f171f5

men er det godt nok med 6v? og kan pumpen stå mye høyere enn selve flasken egentlig?





Ser at flow rate på den pumpa du linker til er på 20-60ml/min. Hvis du har et glass på f.eks 2dl/200ml vil det altså ta et sted mellom 3,3 til 10 minutt å fylle glasset.



oii hehe eg leste ikke så nøye (A) må nok lese litt før jeg bestiller noe ja xD

[Professor Balthazar]

5 liter pr minutt (1 dl. pr sekund): http://www.ebay.com/itm/Micro-Car-High-Pressure-Water-Pump-Diaphragm-Automatic-Switch-DC-60W-5L-min-12V-/200921170946?pt=LH_DefaultDomain_15&hash=item2ec7d5c402&vxp=mtr

[iam99pk]

5 liter pr minutt (1 dl. pr sekund): http://www.ebay.com/itm/Micro-Car-High-Pressure-Water-Pump-Diaphragm-Automatic-Switch-DC-60W-5L-min-12V-/200921170946?pt=LH_DefaultDomain_15&hash=item2ec7d5c402&vxp=mtr

litt overkill? men gjør jo ikke noe det da..



men vet ikke hva jeg har lyst til å gjøre først! om det blir 3D printer eller denne? hmmmm... har veldig lyst på begge men tror ikke jeg har råd til begge nå :/
