Forslag til ny vannkjøleloop

[Thogro]

Min datamaskin er en liten jetmotor når det kommer til lydnivå på grunn av alle viftene, og min GPU blir litt for varm etter min smak. Derfor har jeg tenkt å bytte til vannkjøling. Jeg har gjort en del research, og har kommet fram til noen deler som jeg kan tenke meg. Dette er mitt første vannkjølingsanlegg, og tenkte derfor at jeg skulle legge ut planen her for å høre om jeg mangler noe eller har valgt noe som ikke passer sammen.



Dette er min rigg:

Kabinett - Cooler Master HAF 912 Plus Midi Tower https://www.komplett.no/product/604766

Strømforsyning - Silver Power SP-S850 850W PSU https://www.komplett.no/product/771931

Hovedkort - ASUS P9X79 LE, Socket-2011 https://www.komplett.no/product/758719

CPU - Intel® Core i7-3820 Processor (Socket-LGA2011, Quad Core, 3.6GHz, 10MB, 130W)

RAM - Crucial DDR3 BallistiX Sport 16GB KIT

Grafikkort - 2x GeForce GTX 780 3GB in SLI



Grafikkortene er fra to forskjellinge leverandører. En fra ZOTAC (prod.nr. ZT-70201-10P) og en fra EVGA (prod.nr. 03G-P4-2782).



Jeg har funnet fram disse komponentene:

Pumpe/tank - http://www.techbay.no/product.html/ek-tank-m/pumpe-ek-xres-dcp-22-incl-pump?category_id=241

Radiator - https://www.komplett.no/ekwb-ek-coolstream-pe-240-radiator/822013

GPU Block - http://www.techbay.no/product.html/ek-vannblokk-for-skjermkort-ek-fc-780-gtx-ti---acetalnickel?category_id=213

GPU bakplate - http://www.techbay.no/product.html/product.html?product_id=1765&category_id=215&search_page=

CPU Block - http://www.techbay.no/product.html/ek-cpu-vannblokk-ek-supremacy-evo---acetal?category_id=82

Vifter - http://www.techbay.no/product.html/cooltek-vifte-m/rod-led-silent-fan-120-120x25?category_id=93

Slange - http://www.techbay.no/product.html/primoflex-pro-lrt-slange-1/2id--3/4od-uv-rod?category_id=106

Jeg er litt i tvil om hvilke fittings jeg skal bruke. Jeg er usikker på om følgende går inn på slangen.

https://www.komplett.no/ekwb-ek-acf-1016mm-red-fitting/838174#!tab:info

Kabinettet har et tema med rød og svart som jeg har tenkt å beholde. Men hvis denne ikke går, går jeg heller for følgende

http://www.techbay.no/product.html/bitspower-nippel-1/4bspx1/2id?category_id=102



Har jeg glemt noe avgjørende? Tror du dette vil bli et bra system? Jeg har et begrenset budsjett som de fleste, så hvis du vet om noe som er litt billigere så gjerne foreslå.

Endret 10. april 2015 av Thogro

[mackanz]

Räknar med att du skall ha minst 2 radiatorer?

[Thogro]

Räknar med att du skall ha minst 2 radiatorer?

Det er begrenset hva jeg har plass til på kabinettet. Jeg kan legge til en 1x120 på baksiden. Blir det for lite med èn tror du?

[Gjest bruker-293283]

2x 780 og CPU blir mye på en 240 radiator ja.

[Thogro]

Blir det bedre hvis jeg bruker en 2x120 og en 1x120? jeg har plass til det

Og er det greit hvis jeg går tank-pumpe-GPU-GPU-120radiator-CPU-240radiator-tank?



Edit: skrev feil størrelser

Endret 10. april 2015 av Thogro

[Snuggis]

Tommelfingerregelen er vel 1x120 per komponent, så burde gå bra. Bare ikke ha for høye forventninger om rom til overclocking.

Når hva kommer hvor i Loopen skal heller ikke(lite ihvertfall?) ha noe å si. Eneste er det velkjente tank før pumpe. Eneste grunn til det er for å gjøre det mindre sannsynlig at du kjører pumpa tørr.

[Thogro]

Bare ikke ha for høye forventninger om rom til overclocking.

Jeg dirver ikke særlig med overclocking, så det er ike noe stort problem.

Det neste er jeg er litt usikker på hvor jeg skal koble til viftene. Hovedkortet har 4 "kabinett-vifte-tilkoblinger". Men de er 4-pins, og viftene er med 3-pins tilkoblinger. Har det noe å si? Eller er det bets å koble dem til strømforsyningen? Jeg har ingen planer om styring av viftene.

[Gjest bruker-293283]





Bare ikke ha for høye forventninger om rom til overclocking.

Jeg dirver ikke særlig med overclocking, så det er ike noe stort problem.

Det neste er jeg er litt usikker på hvor jeg skal koble til viftene. Hovedkortet har 4 "kabinett-vifte-tilkoblinger". Men de er 4-pins, og viftene er med 3-pins tilkoblinger. Har det noe å si? Eller er det bets å koble dem til strømforsyningen? Jeg har ingen planer om styring av viftene.

Du kan koble 3 pins vifter på hovedkortet, du mister bare styring av turtall.

[Snuggis]

Hvis du ikke vil styre dem kan du like gjerne koble dem rett til PSU. Bare husk å skru av "CPU fan warning" eller hva det heter i biosen din.

[eyvind1]

Du trenger ikke backplate, så hvis du vil spare litt er det bare å kutte de ut. Vil ikke anbefale 16/10 hvis der allerede er trangt i kabinettet. 10/8 fungerer fint, men tåler ikke å bøyes så mye. Du kan evt. gå for 13/10.



Hvis du ikke skal overklokke kan du klare deg med 1x240 rad, du kan jo supplere med 1x120 senere hvis behovet er der.

[Thogro]

hvordan er det med å ha radiatorviftene som innblåsing med tanke på støv og lignende?

[eyvind1]

Litt støv blir det alltid, men ikke noe som er et problem. Du kan evt. kjøpe et par nylon strømper å tre over vifter/radiator, men det er ikke et must.

[Thogro]

Hva vil egentlig gi best resultat; en 2x120-radiator eller en 1x200-radiator? Jeg har mulighet for begge på toppen av kabinettet

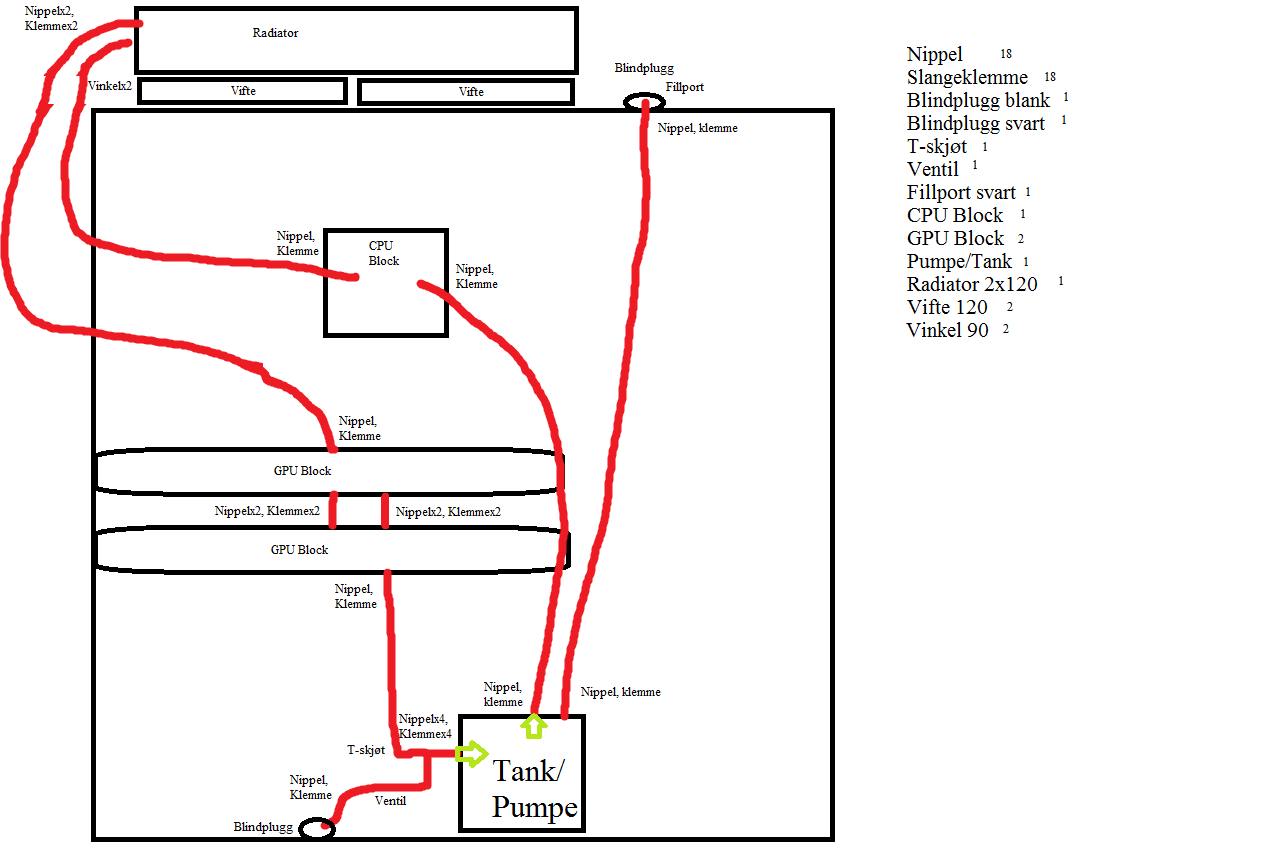

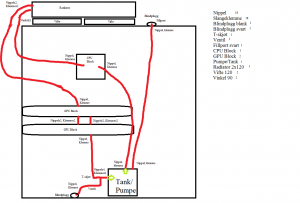

Hvordan ser dette ut? Raskt laget prinsippskisse



Endret 12. april 2015 av Thogro

[Snuggis]

http://www.tomshardware.co.uk/forum/277130-29-read-first-watercooling-sticky



Mye fin informasjon om det meste.

[coffeeh]

Hva vil egentlig gi best resultat; en 2x120-radiator eller en 1x200-radiator? Jeg har mulighet for begge på toppen av kabinettet



Hvordan ser dette ut? Raskt laget prinsippskisse



Vannkjøling prinsipp.png

Prinsippskissen ser helt fint ut den



Men lite tips - min erfaring med EK-DCP 2.2 og EK-DCP 4.0 pumpene er at de fort blir bråkete, med mindre du kjører de på absolutt minimum, noe du trenger en god viftekontroller for å få til. Fordelen med de er at de er kraftige pumper, med lang levetid, for en rimelig pris.

Personlig har jeg gått over til EK-DCP 3.2 - litt lavere støynivå, mer enn nok kraft, men også en høyere pris.. (tar også litt mindre plass, men det argumentet har lite å si med mindre du bygger itx som jeg gjør..)



Ift 120x2 vs 200x1, så kan man regne på overflateareal på radiatorene:

120mm x 240mm = 28800 mm^2

200mm x 200mm = 40000 mm^2



Så forutsett at begge radiatorene er samme tykkelse, og ca samme fpi (fins pr inch), så vil 1x200 være mer effektivt, ettersom du får et større kjøleareal. I tillegg følger jo bonusen at en 200mm vifte gjerne vil gi mindre støy, ettersom den gjerne vil kjøre på lavere rpm



Ps.

For morro skyld kan vi jo også se på hvordan 3 x 120 blir til sammenligning:

120mm x 360mm = 43200mm^2

Eller med andre ord - dersom du går for 1stk 200mm radiator får du nesten samme kjøleareal som en 3x120 rad, og med mindre jeg har misforstått helt så har du da fortsatt muligheten til å utvide med en 1x120mm senere? I så fall får du:

(200mm x 200mm) + (120mm x 120mm) = 54400mm^2



Noe som burde gi deg nok kjøling dersom du en dag bestemmer deg for å leke med overklokking



edit: skriveleif

Endret 12. april 2015 av Saaywhatnow?

[mackanz]

Problemet med 200mm rads är att det knappt finns fläktar som orkar blåsa igenom en radiator. Silverstone gör en ok 180mm, men den verkar speciell har jag läst av testerna.

[Thogro]

Så dette er mitt nye forslag, gått ut i fra det jeg har hørt her. Jeg har tenkt å bruke destillert vann og biocide.

Se tidligere innlegg for prinsippskisse om hvordan jeg har tenkt å gjøre det.



CPU Block: http://www.techbay.no/product.html/ek-cpu-vannblokk-ek-supremacy-evo---acetal?category_id=82

Slangeklemme: http://www.techbay.no/product.html/slangeklemme-rustfritt-stal-5/8od-til-3/4od-slange-sort?category_id=108

Slange: https://www.techbay.no/product.html/primoflex-advanced-lrt-slange-3/8id--5/8od-rod

Nippel: https://www.techbay.no/product.html/bitspower-nippel-1/4bspx3/8id

Ventil: http://www.techbay.no/product.html/aquacomputer-stengeventil-1/4bsp?category_id=100

Blindplugg: http://www.techbay.no/product.html/bitspower-blindplugg-1/4bsp?category_id=100

Fillport: http://www.techbay.no/product.html/bitspower-fillport-m20--1/4bsp-matt-black?category_id=100

Blindplugg til fillport: http://www.techbay.no/product.html/bitspower-blindplugg-1/4bsp-matt-black?category_id=100

Vinkel: http://www.techbay.no/product.html/bitspower-svivel-90-1/4bspx1/4bsp-matt-black?category_id=74

T-Skjøt: http://www.techbay.no/product.html/bitspower-t-blokk-1/4bspx3-matt-black?category_id=99

Radiator: http://www.techbay.no/product.html/phobya-radiator-xtreme-200-1x200-36?category_id=198

Vifte: http://www.techbay.no/product.html/bitfenix-vifte-m/rod-led-spectre-pro-200x25-sort?category_id=165

GPU Block: http://www.digitalimpuls.no/PC-komponenter/Vannkj%C3%B8ling/GPU/EK/EK-FC780-GTX-Ti---AcetalNickel-G1-4-nVidia-GTX780-Ti-125239-p0000074945.aspx

Pumpe/Tank: http://www.digitalimpuls.no/PC-komponenter/Vannkj%C3%B8ling/Pumper/EK/EK-DDC-32-PWM-X-RES-100-G1-4--245-dB---800-L-hr-123293-p0000068947.aspx



Forskjellen er egentlig størrelsen på radiator og vifte har jeg gått opp til 1x200 i stedet for 2x120. Jeg har også byttet pumpe/tank etter inspill fra andre her. Jeg har droppet bakplaten på GPU for denne gangen. Jeg har også lagt til fill- og drainport. Noen flere innspill?



Og er det mulig å plassere viften på innsiden av kabinettet mens jeg plasserer radiatoren på utsiden?

Endret 12. april 2015 av Thogro

[coffeeh]

-- snip --



Og er det mulig å plassere viften på innsiden av kabinettet mens jeg plasserer radiatoren på utsiden?

Så lenge du får det "tett" mellom vifte og radiator (ingen glippe/åpning der luften kan slippe ut) - yup! Gjort det selv i et par bygg tidligere.



Ift en kommentar lenger opp her rundt 200mm vifter som ikke klarer å blåse gjennom radiatoren - jeg trooor ikke du vil ha dette probleme med spectre pro, men dersom jeg tar feil og du ikke får så lave temperaturer som du forventer, kjøp en vifte til og kjør push+pull (en vifte på hver side av radiatoren) - burde fikse problemet

(fungerer ihvertfall fint på min 8cm tykke 2x120mm rad).

[mackanz]

Nån som vet om det finns en dual bay 3 1/2 res/pump combo?

[Thogro]

Neste spørsmål; Hvor mye væske går det vanligvis i en slik loop? Lurer bare på hvor mye jeg skal kjøpe. Tenker og kjøpe destillert vann fra apoteket.



Nå har jeg bestilt varene, og håper på å kunne sette det sammen til helgen.

Endret 12. april 2015 av Thogro
