BMW E87 Hvordan bli kvitt støy?

[bjorneoen_InnleggNO]

Hei!



Har en BMW E87 1 serie 2006 modell med navigasjon.

Har ikke original forsterker, og har lyst på bedre lyd!

Hadde en Cadence FXA5100 forsterker liggende som jeg så at støtter Høy-Nivå høyttaler input slik at jeg kan bruke et Plug & Play ledningsnett for å forsterke høyttalerne, så derfor kjøpt jeg meg et Helix 5 meter PNP ledningsnett, og en ISO-adapter.



Har koblet til ledningsnettet fra ISO adapter bak navigasjonsenheten min til forterkeren som jeg har i bagasjerommet. Har også batteriet i bagasjen! Ledningsnettet er lagt langs bilen på høyre side.



Cadence forsterkeren krever i tillegg til forsterker jordingen, også jording til hver av de to Høy-Nivå input kontaktene. I Helix ledningsnettet var det allerede en gul 12v ledning og en svart jordingsledning for de to høy-nivå inputtene (CH1,CH2 og CH3,CH4). Siden forsterken har pluss fra batteriet, så brukte jeg heller den gule ledningen til remote ledning. Koblet denne til en ledning som heter RAD_ON bak navigasjonen som er den som skrur på radioen/navigasjonen, og dermed også forsterkeren baki.



Lyden ble veldig bra, men sliter med STØY i form av tenningsstøy og dynamostøy...

Uten jording til høy-nivå inputtene så er det enda mer støy..

Har prøvd mange forskjellige ting men får ikke støyen vekk, og derfor lagde jeg denne tråden i håp om at noen kan hjelpe meg

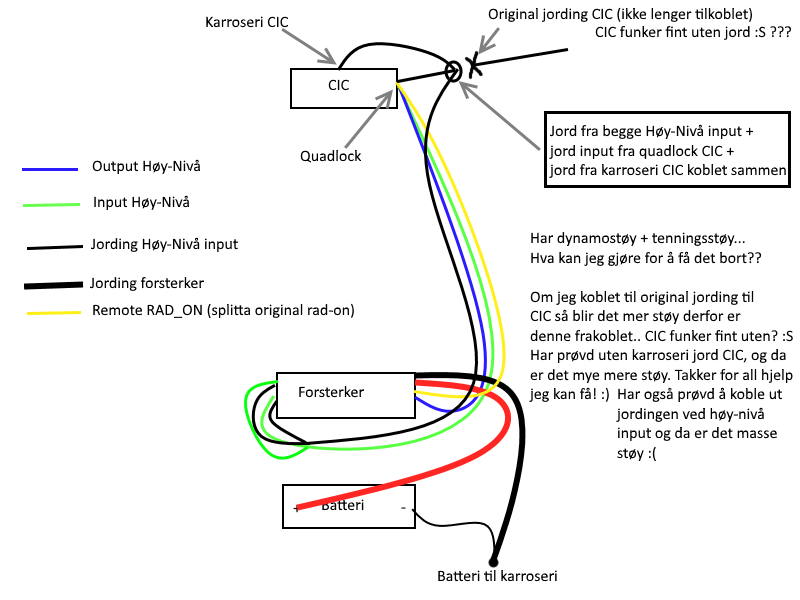

Den midlertidige løsningen jeg har koblet nå er den beste sålangt, men fortsatt en god del støy. Har nå koblet slik som på bildet under. Jordingen til Høy-Nivå inputtene er koblet i karroseriet på CIC (navigasjonen min), og da forsvant mye støy, men dessverre ikke alt. Den originale jordingen som vanligvis går til navigasjonen er koblet ifra, siden denne skapte mere støy?? :S Noe som er også er verdt å merke seg er at navigasjonen fungerer helt fint uten den orignale jordingen?? Hvordan kan den fungere uten jord?



Har prøvd å forklare med dette bildet hvordan det er koblet, og håper virkelig noen kan hjelpe meg med å bli kvitt støy! Setter pris på alle svar!



Mvh Bjørne Øen





Endret 20. februar 2015 av bjorneoen_InnleggNO

[cossiemk1]

Det er jo helt tydelig at du har dårlig jording, så du bør legge opp ekstra jording fra batteri til karosseri og til motor, gjerne flere steder. Har du testet å jorde forsterker og høynivå rett på batteriet? Det orginale ledningsnetter er som regel dårlige greier, så legg opp ny jording frem til stereoen din også, og bruk litt tykkelse på kablene du legger opp. Jordingen du har fjernet, bør du koble til igjen så fort som mulig, for nå henter navigasjonen din jord gjennom andre ting, og det kan den fort ta skade av

[bjorneoen_InnleggNO]

Det er jo helt tydelig at du har dårlig jording, så du bør legge opp ekstra jording fra batteri til karosseri og til motor, gjerne flere steder. Har du testet å jorde forsterker og høynivå rett på batteriet? Det orginale ledningsnetter er som regel dårlige greier, så legg opp ny jording frem til stereoen din også, og bruk litt tykkelse på kablene du legger opp. Jordingen du har fjernet, bør du koble til igjen så fort som mulig, for nå henter navigasjonen din jord gjennom andre ting, og det kan den fort ta skade av



Takk for svar!

Da var original jording på plass igjen, og jording rett i radio karroseri fjernet!

Har testet å jorde forsterker og høynivå rett på batteriet, og det ble ikke bedre men heller værre enn den løsningen på bildet :/



Skal prøve å legge opp bedre jording fram til radioen. Bør denne da spleises inn sammen med den originale jordingen, eller bør den orignale da droppes? Tror du at støyen kan være forårsaket av at jordingsledningen for høynivå ligger sammen med ledningsnettet hele veien fra radioen til forsterkeren baki og forstyrrer ledningene? De ligger helt sammen, men slik er det jo i alle PNP ledningsnett som jeg har sett!

[bjorneoen_InnleggNO]

Bump!
