Hvor er problemet i denne kretsen? Strømforsyning

[Stiffone]

Hei,



jeg sliter med spenningen på en strømforsyning etter at den ble forsynt med 400v isteden for 200v AC

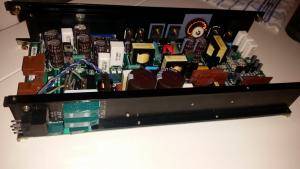

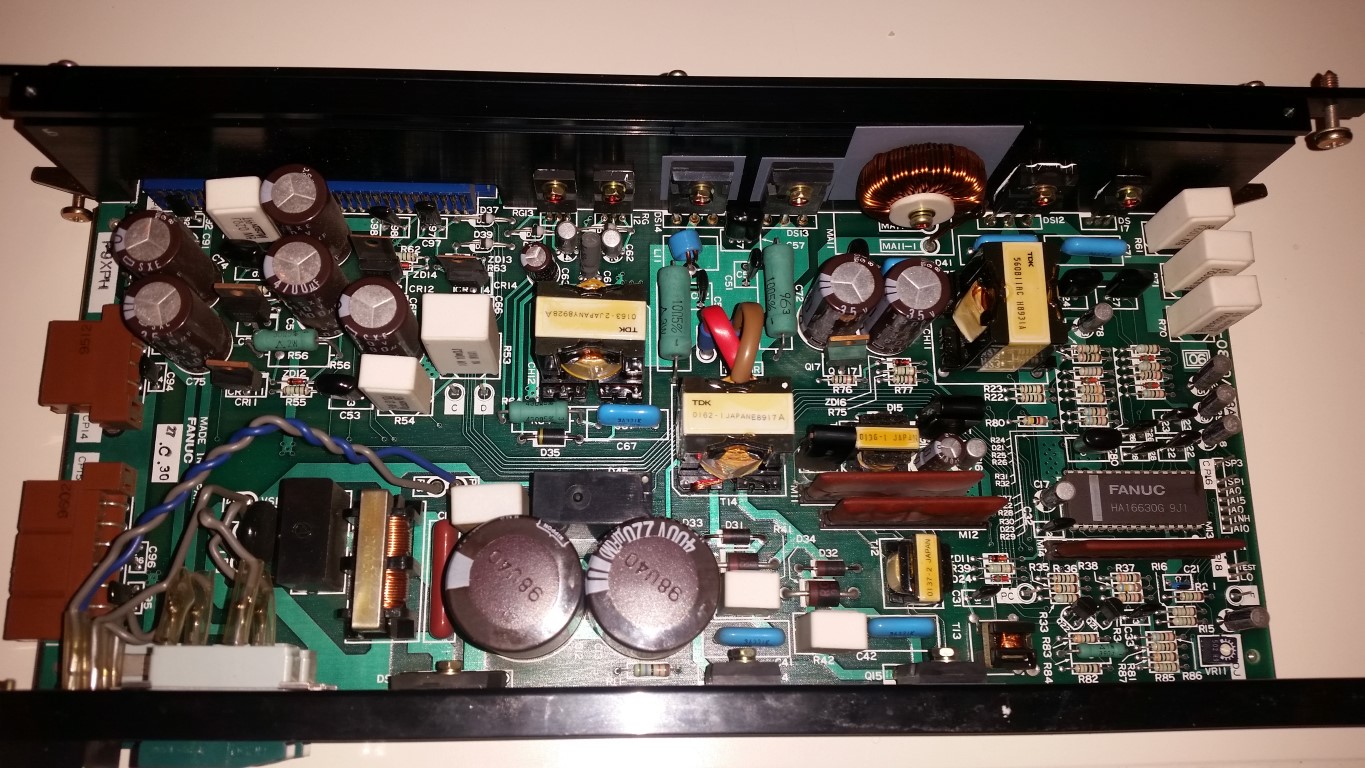

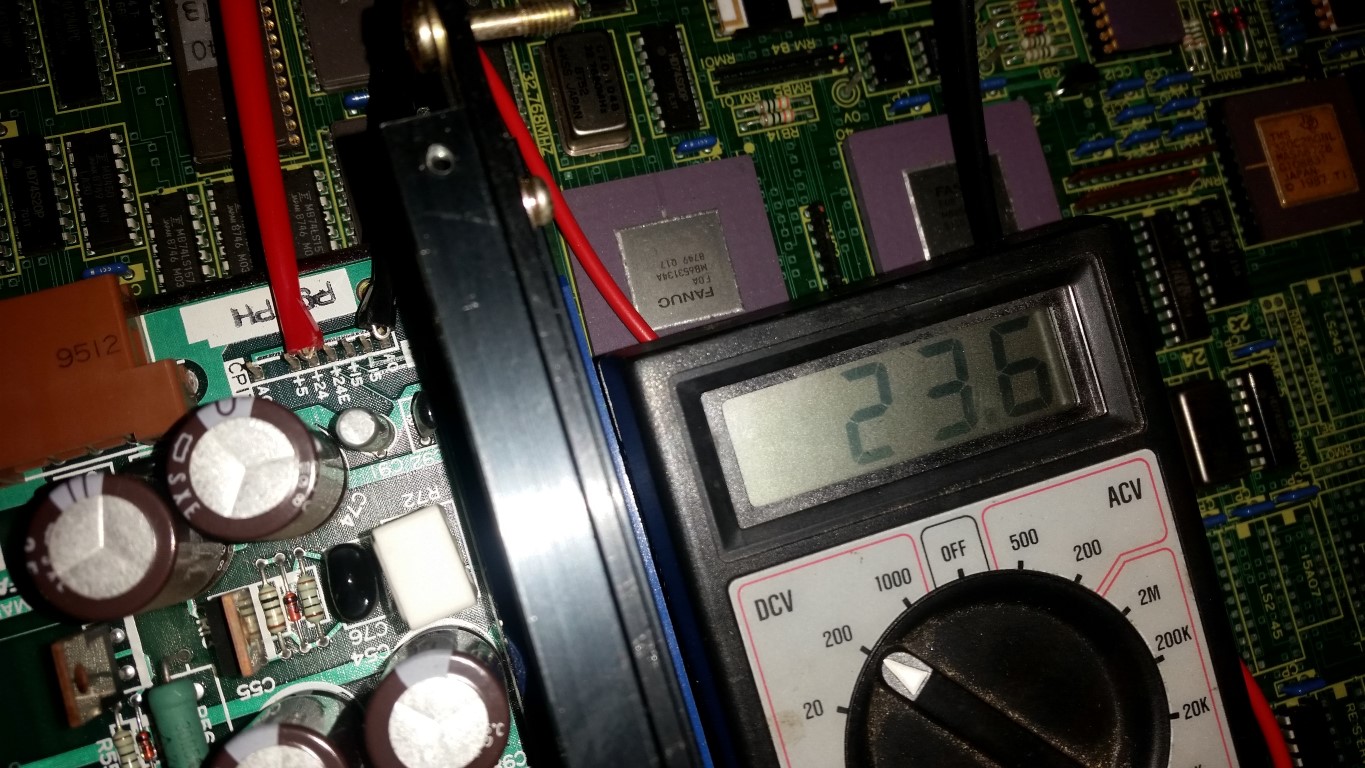

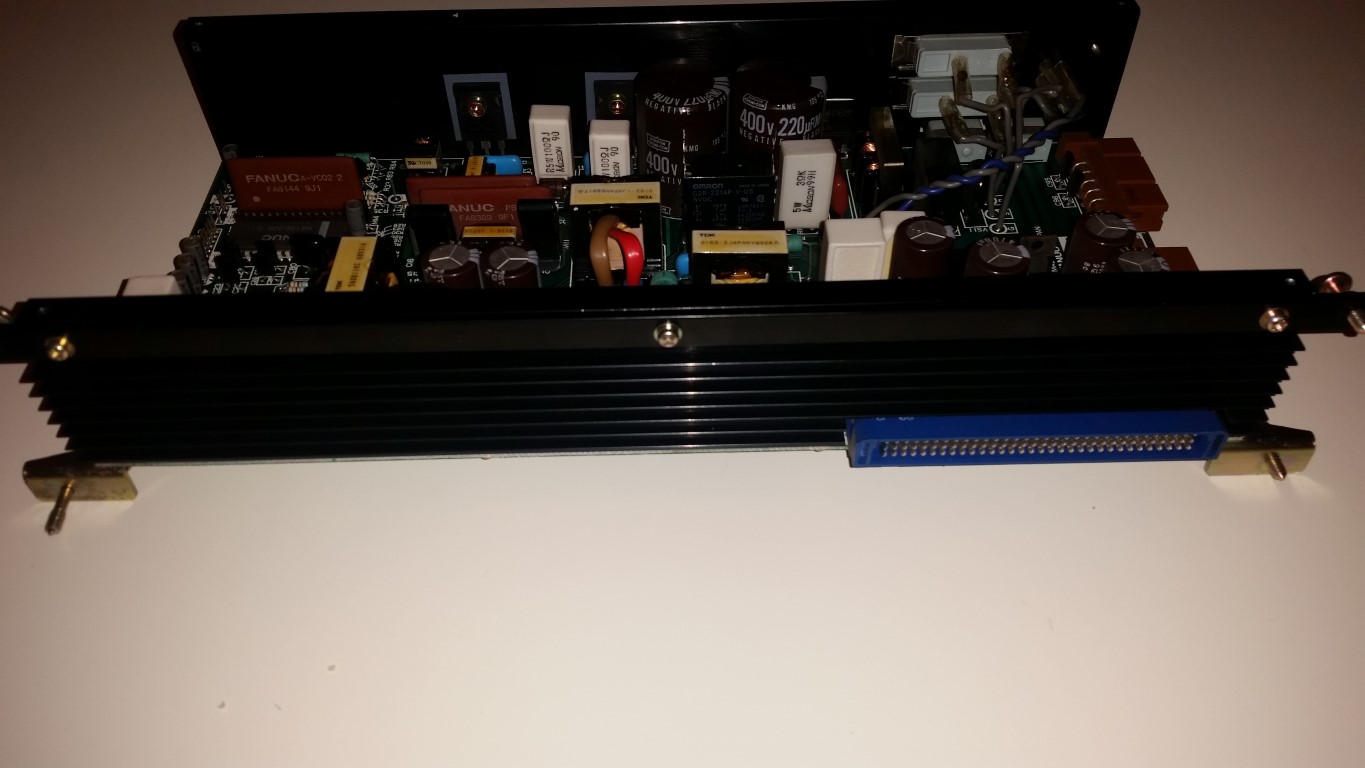

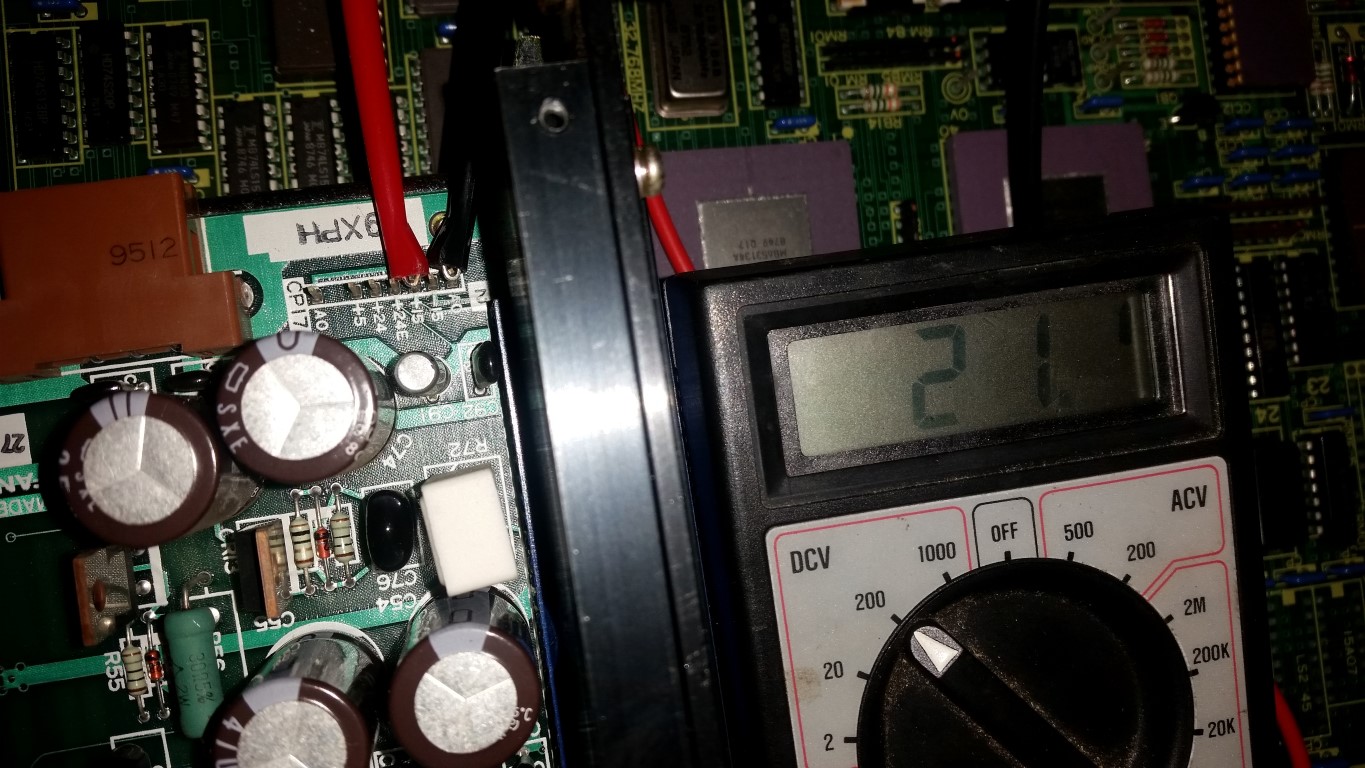

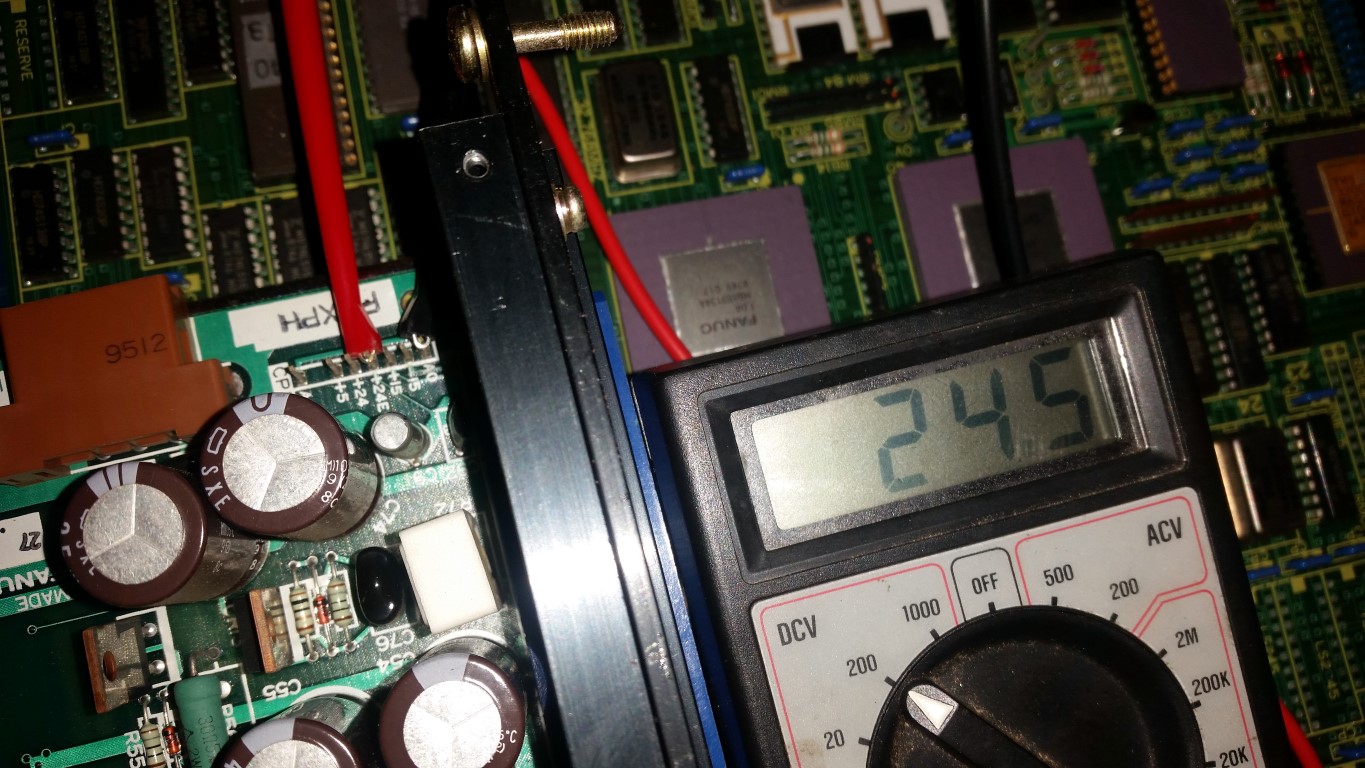

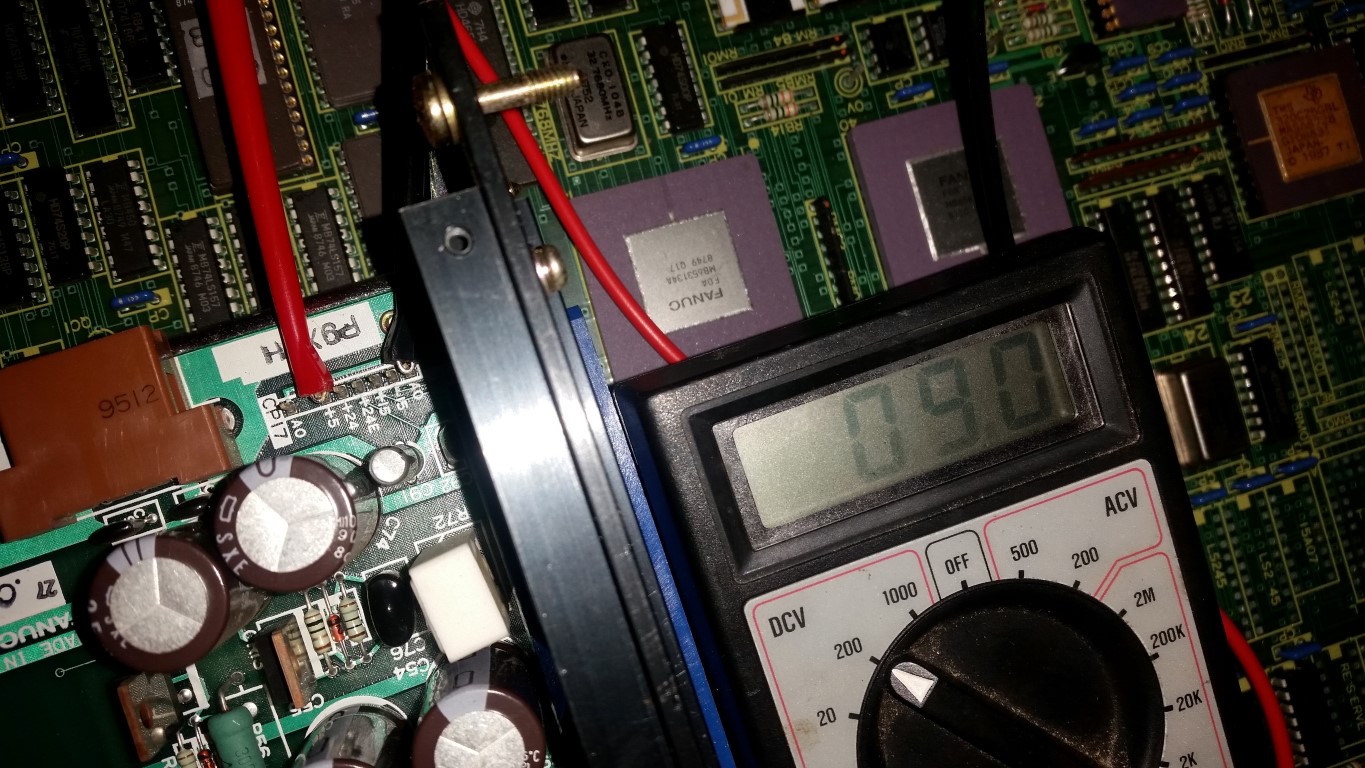

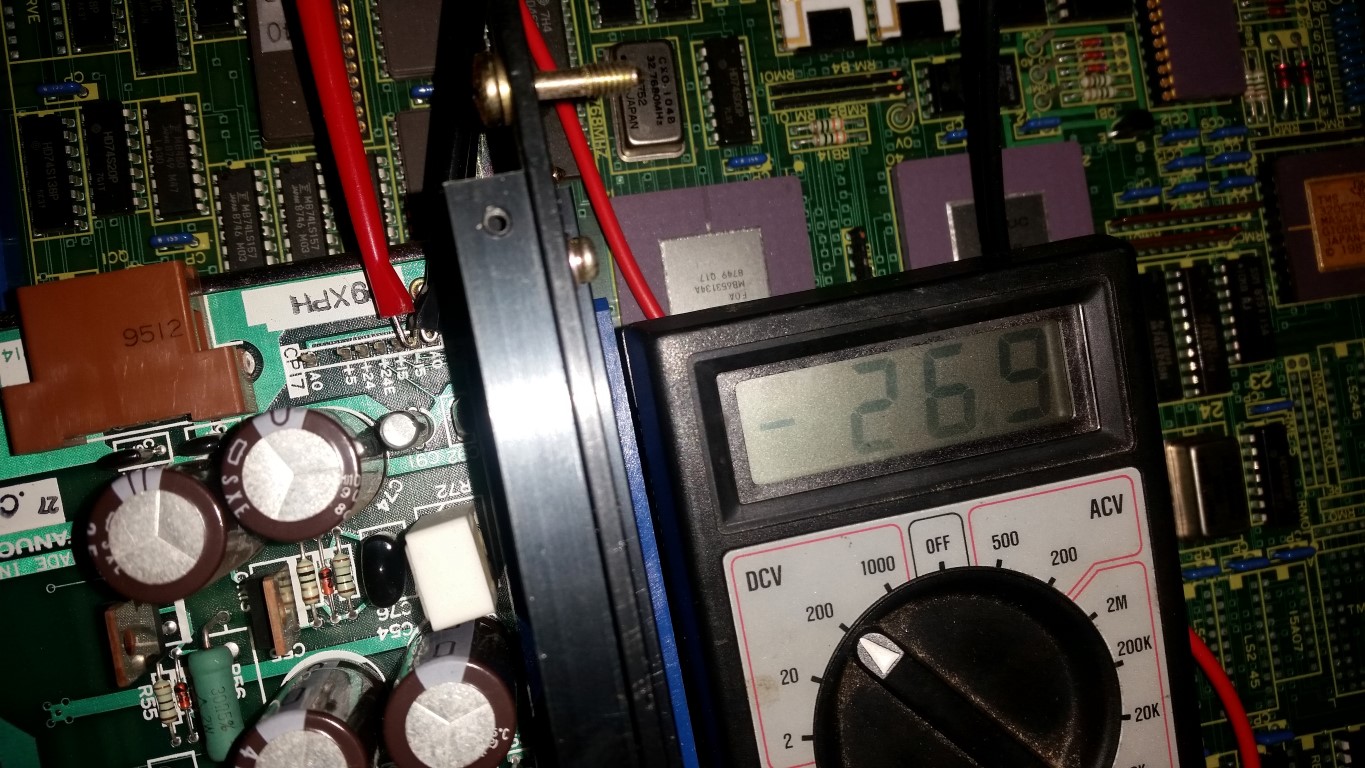

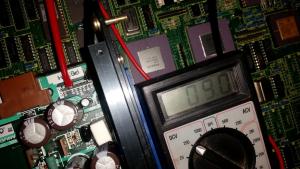

En av utgangene har problem med at den gir for lav spenning mens resten gir ut for høy. Noen som kan gi meg tips om hvilke komponenter som kan være skadet her. Se vedlagte bilder. Første bilde viser de målte spenningene på hver utgang, andre bilde viser hele strømforsyningen som skal ha 200V ac inn.

Endret 18. januar 2015 av Stiffone

[geir__hk]

Og du er sikker på at du har plassert den andre målepinnen på 0V?



Hvordan er spenninga FØR spenningsregulator?



Har du tilgang til oscilloscop?

[Stiffone]

Og du er sikker på at du har plassert den andre målepinnen på 0V?



Hvordan er spenninga FØR spenningsregulator?



Har du tilgang til oscilloscop?

Er sikker på det ja



Skal sjekke litt mer når jeg kommer hjem fra jobb på onsdag.



Mulig en kompis har oscilloscop, hva/hvor tenker du jeg skal måle med det?

[Hårek]

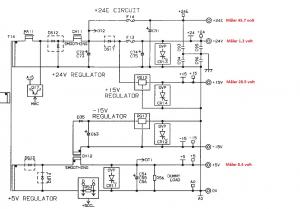

Reguleringen er vel på bilde 2, der du bare har blokkdiagram. Det må være PWM kontroller som ikke styres som den skal.

Hva med spenningen på A15 (Auxiliary supply)?

[geir__hk]

Med oscilloskop så kan du se om du har jevn spenning ut. Anbefale derfor at du benytter osciloskop istedet for multimeter.



Anbefaler også at du sjekker spenninga på alle punkter hvor du forventer 5V (eller annen fast spenning). Før det er det vanskelig å si noe om hvor feilen er.



Har et spørsmål til. Har du kjennskap til hva max spenninga på spenningsregulatorene i kretsen er?

Og så sier jeg meg enig i Hårek sitt forslag, Auxilary supply -kretsen vil jeg tro er den første som får smellen dersom du tilfører mye høyere spenning.



Transistorene Q14 og Q15 vil jeg óg ha en misstanke om kan ha tatt skade av for høy spenning..

[Stiffone]

Oppdatering!

Har nå målt og sjekka litt rundt igjen.

Det ser ut for at 24V reguleringen fungerer fint når den legges på last.
Fordi strømforsyningen har 2 stikk som forsyner 2 forskjellige enheter med strøm. Jeg kobla fra den ene delen til hovedkortet på dreibenken og lot bare 24V utgangen være kobla til. Og da ser begge 24v utgangene bra ut! Den 24V delen som er kobla opp går til CRT skjermen i front. Og denne slår seg nå på når jeg slår på dreibenken, noe den ikke har gjort tidligere.

Så da tyder det på at feilen ligger i den andre reguleringssløyfa med 15V, -15V og 5V? Mest sannsynlig -15V siden den har så høy verdi i forhold til de andre?

Endret 23. januar 2015 av Stiffone

[geir__hk]

Er det mellom nullpunktet og "+24E" du viser måling fra?

[Stiffone]

Det er mellom 0v og alle referanse måle punktene på strømforsyningen jeg måler. Hvis du trykker inn på bildene så ser du hvilke jeg måler
