Lavbudsjett Arcadejoystick

[asdfteam]

Kommentarer eller spørsmål kan tas i kommentartråden.



Fant en defekt ekstern DVD-brenner på jobben, tenkte at den kunne passe å bygge inn en liten arcadekontroller i som jeg kunne bruke til MAME og diverse.

Så da var det bare å stikke på eBay, og så vente et par uker...

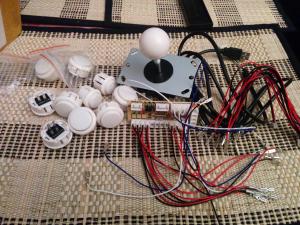

Diverse deler ankommet fra Kina.

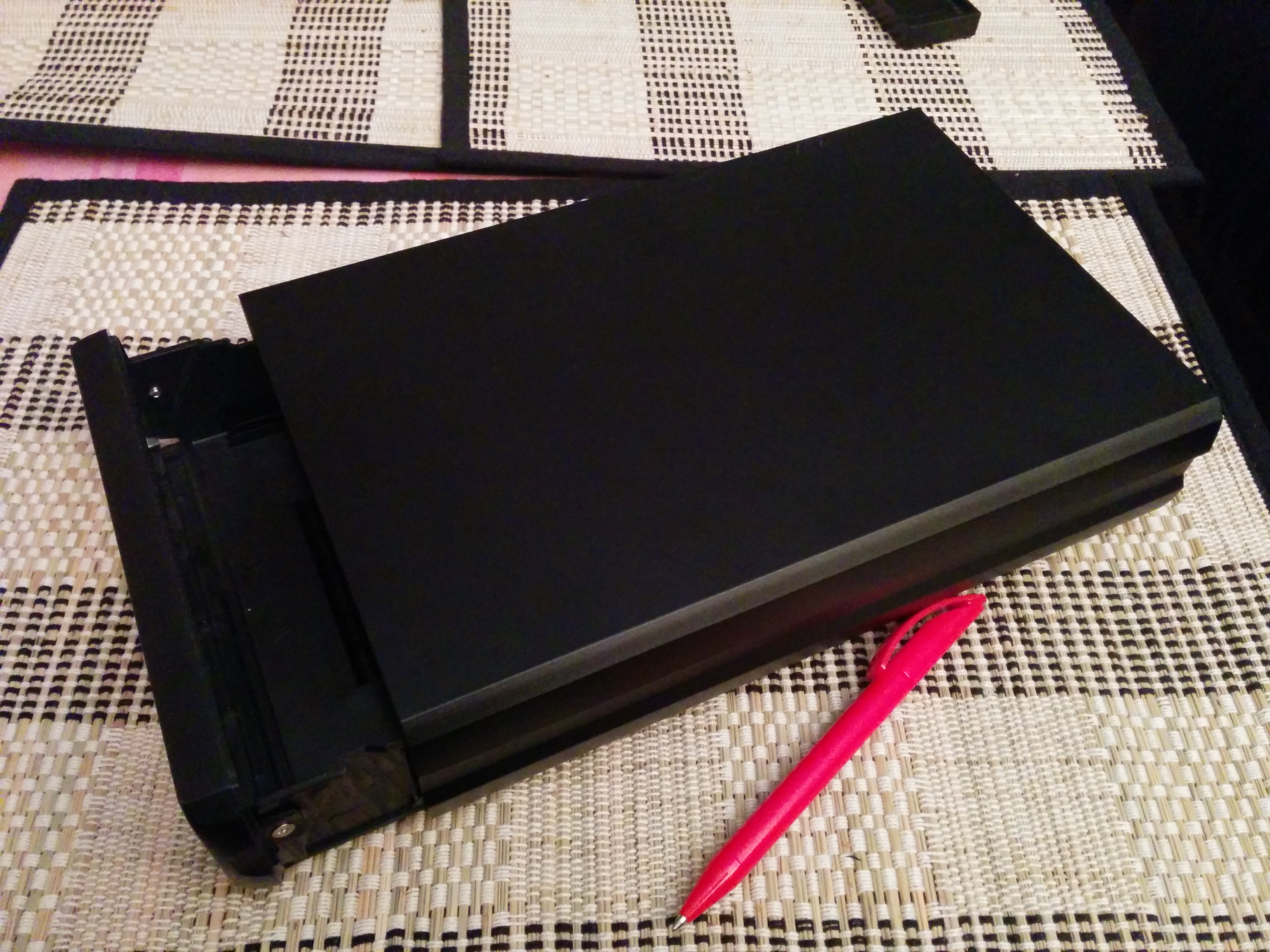

Og det meste skal inni her.

Endret 11. desember 2014 av asdfteam

[asdfteam]

Testet et par layout fra Slagcoin før jeg fant et jeg likte, og som jeg kunne komprimere litt.

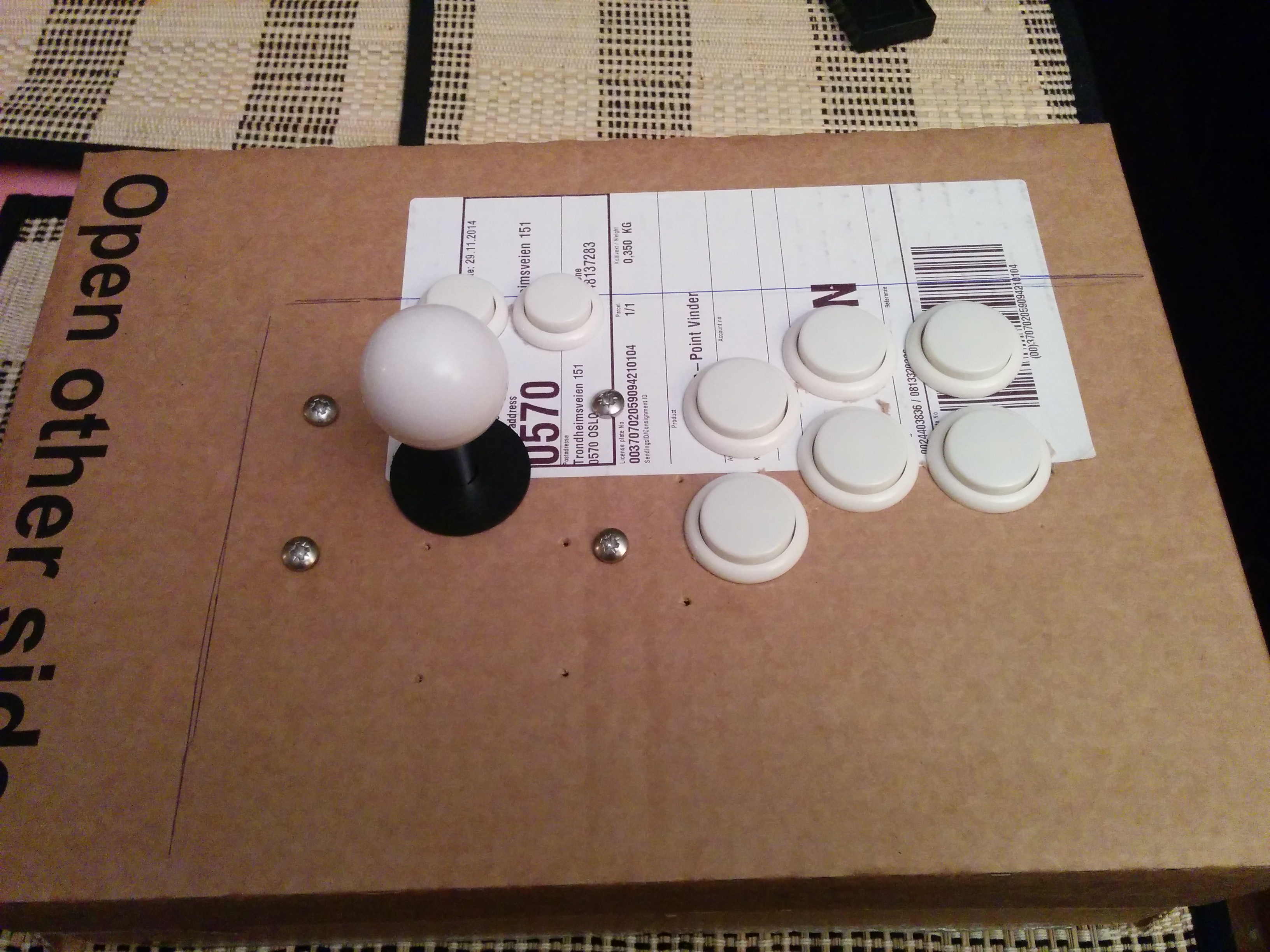

Testet plasseringen i en pappeske fra MPX Pick-up point. Temmelig solid papp!

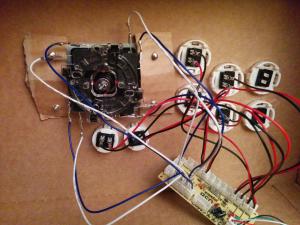

Koblet opp midlertidig for å teste encoderen. Den som fulgte med joysticken og knappene var en "Zero Delay Arcade USB Encoder" som var Plug&Play i Windows. Pappeske-kontrolleren var faktisk helt brukbar som den var.

[asdfteam]

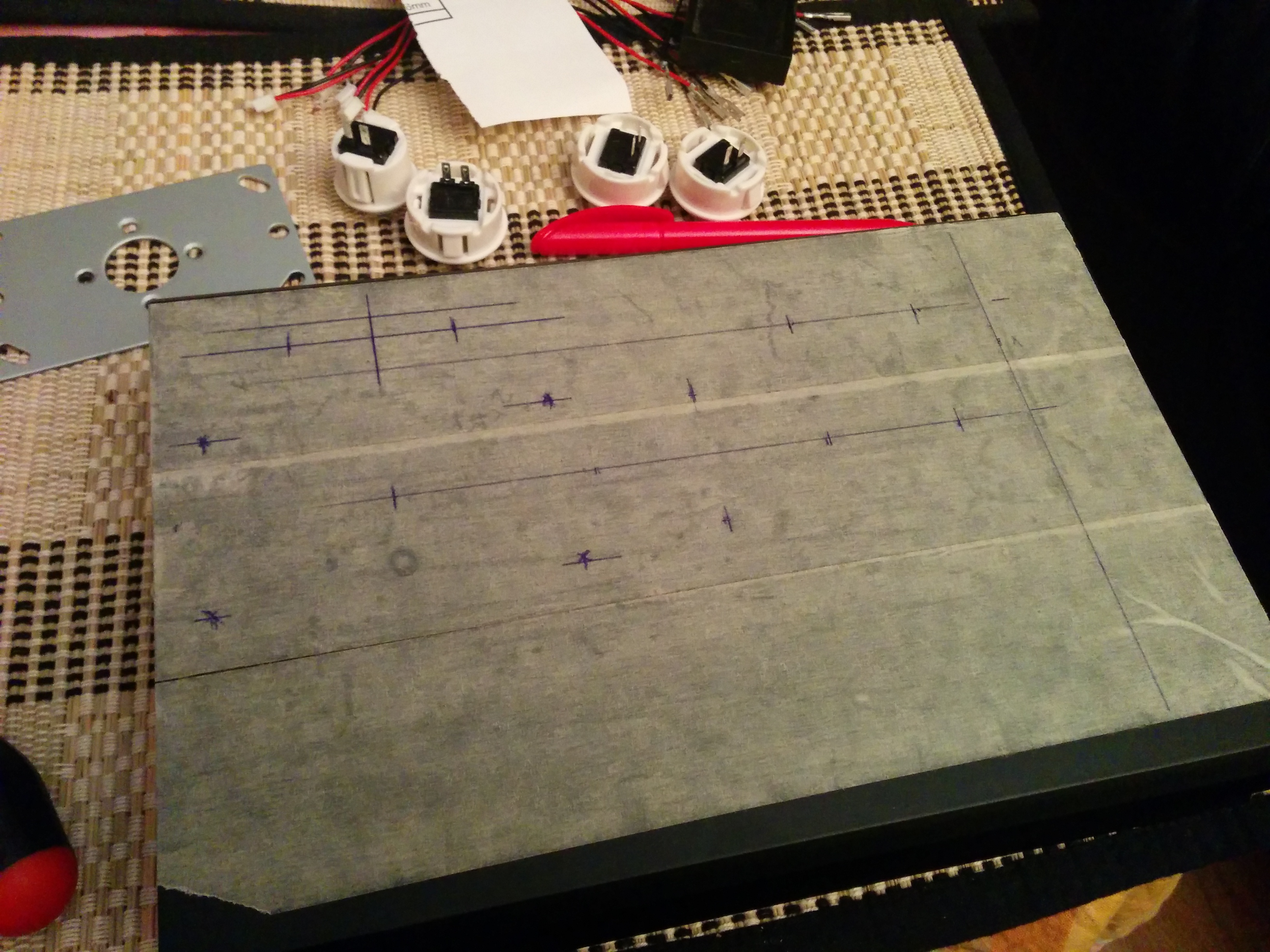

Ferdig merket hvor jeg skulle bore. Hadde en hullsag på 25mm og en på 29, skulle egentlig hatt 30mm i stedet, men tenkte at en mm kunne jeg da pusse bort....

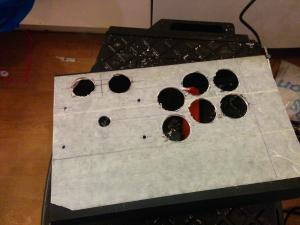

Ferdig borret, alle hullene litt for små, unntatt de for Start og Select-knappene.

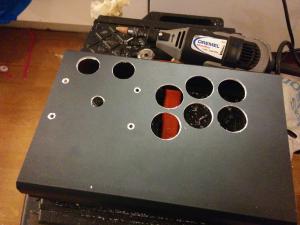

Da var det bare å finne frem Dremelen...



Hullene endelig store nok. Neste gang skal jeg ha meg en 30mm hullsag med litt bedre presisjon!

[asdfteam]

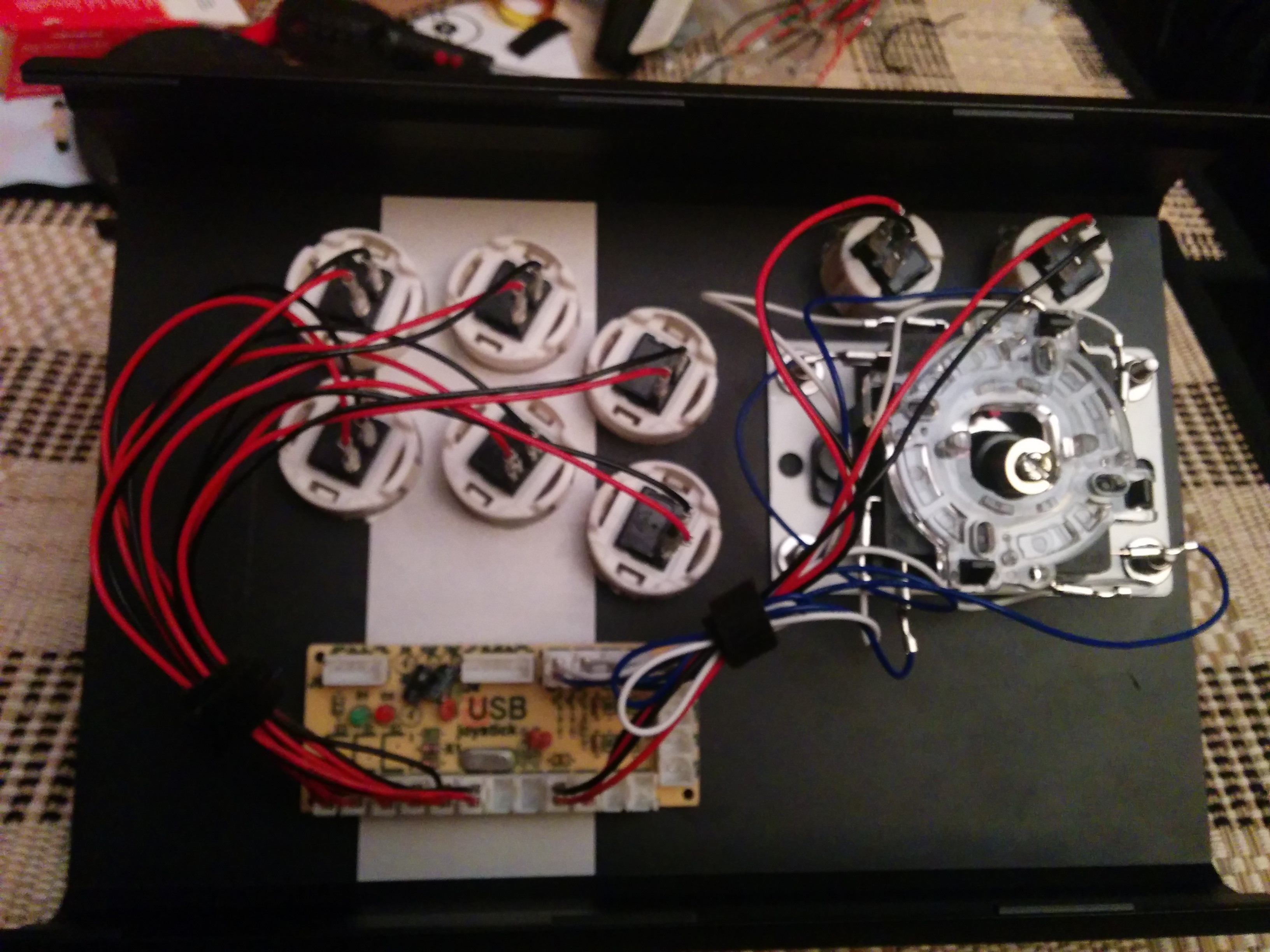

Ferdig koblet (unntatt USB).

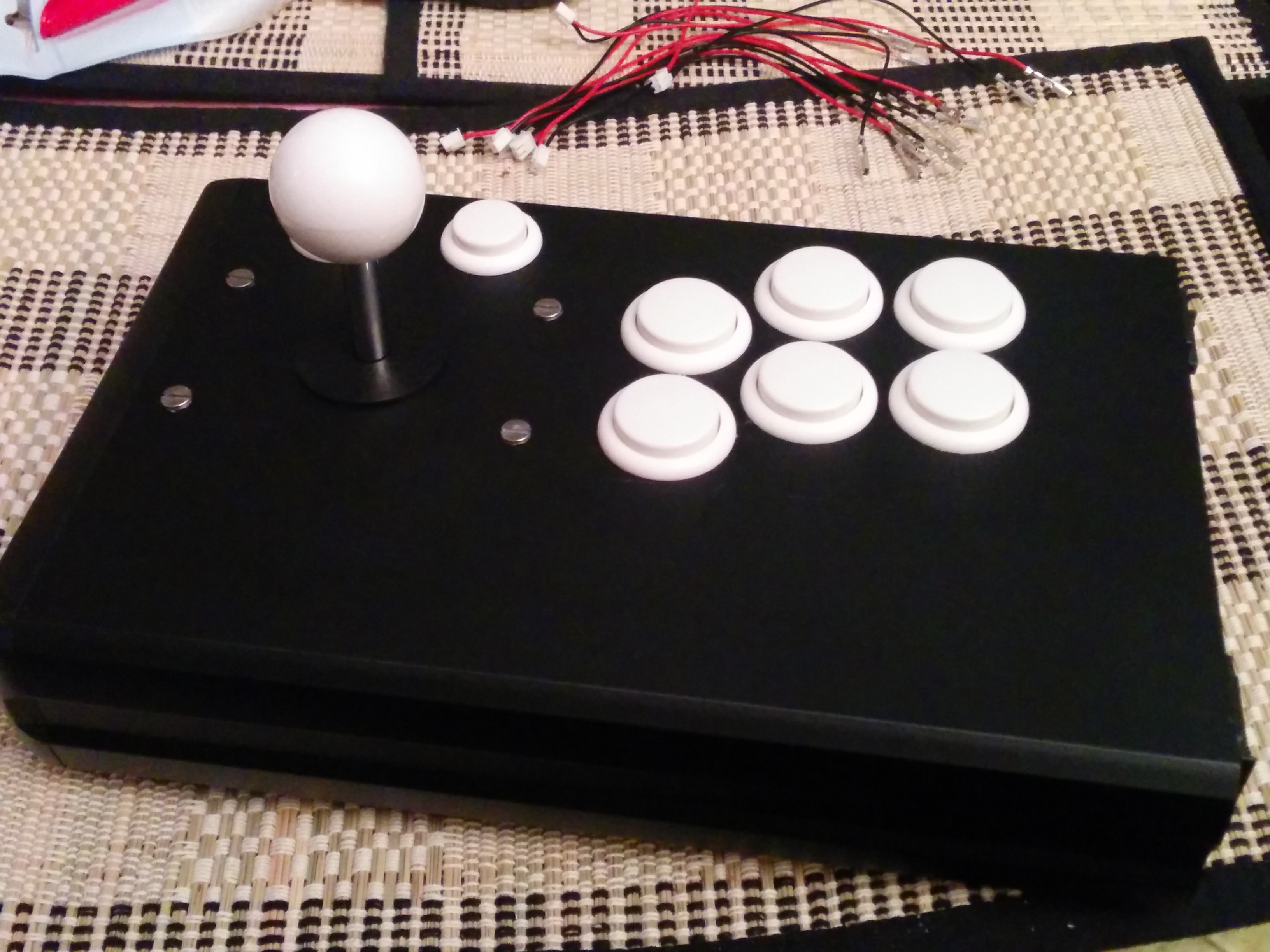

Ferdig! Og jeg syns den ble ganske fin.

(Bortsett fra skruene, må se om jeg finner noen svarte og avrundede).

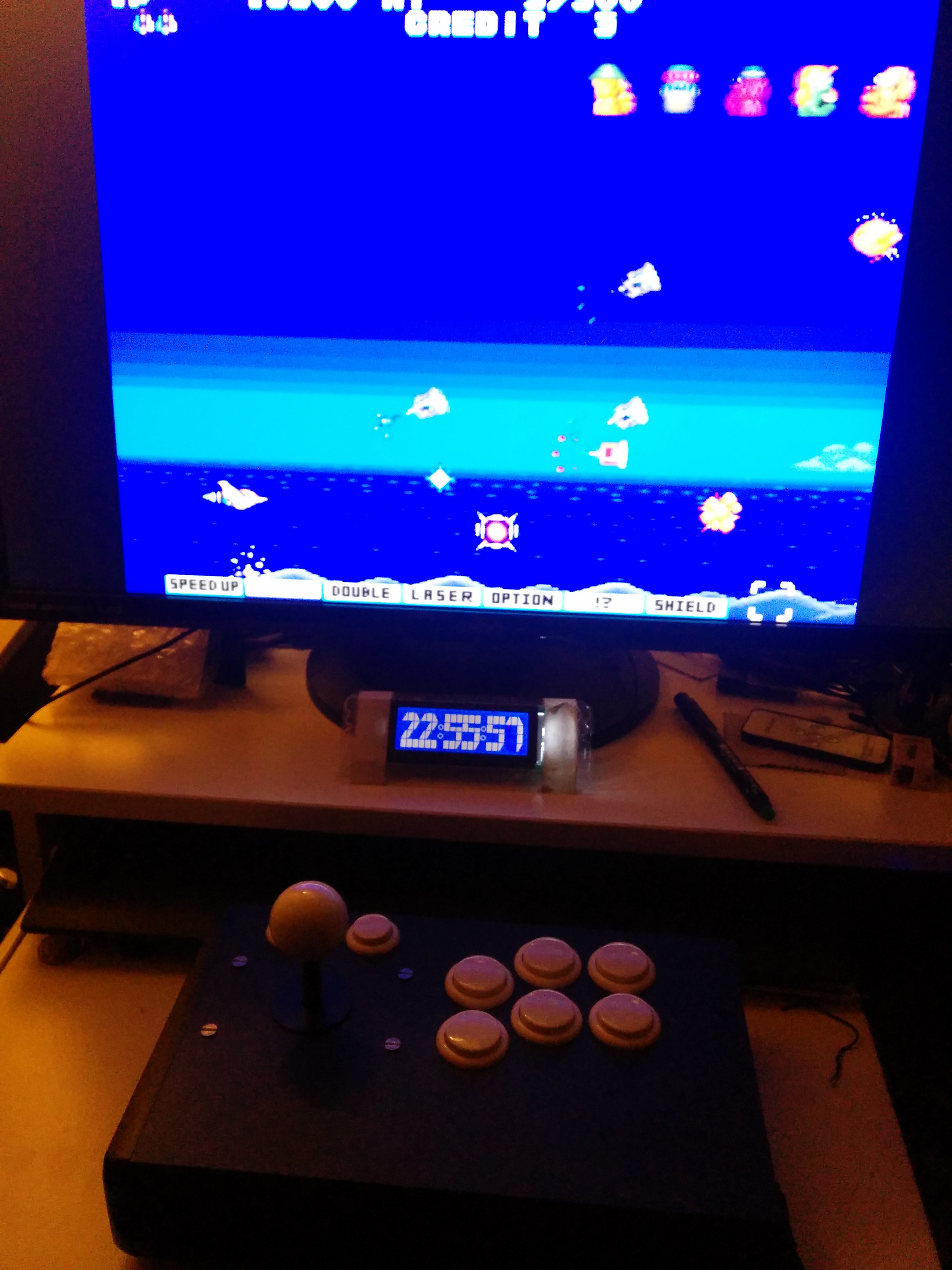

Game On!
