Wobble_HD Skrevet 4. desember 2014 Del Skrevet 4. desember 2014 Hej Ønskar att sætta upp en Cissco 3750 med några VLAN bak en Telenor ADSL modem av mærket Zyxel p8702n. Obs! Ønskar inte att sætta modemet i Bridge mode. Detta mest pga att jag ønskar att behålla møjligheten før Telenor att kunna fjernstyra. Jag har ett int på 3750n mot modemet och det fungerar. Dvs om loggad på den så kan jag pinga internet. Routing ær satt upp på 3750n mot WAN port på ADSL modem. Jag har satt upp 2 VLAN men jag kan inte få trafik ut mot internet. Jag har satt upp Static Routes på ADSL modemet før varje VLAN. Ær det någon som har erfarenhet med Cisco Switchar och VLAN bak en ADSL modem? Någon som kanske har gjort detta med goda resultat? Provade 3750n mot en ASUS router som brukas som kabel modem. Då fungerade alla VLAN helt topp. Jag blir inte klok på config på Telenors Zyxel p8702n modem. Hoppas att någon kan hjælpa! På førhand Tack M Lenke til kommentar
ChrisCo Skrevet 5. desember 2014 Del Skrevet 5. desember 2014 (endret) Dette kan gå, hvis switchen din er en Layer 3 switch (kommer an på modell og IOS).. Skriv: conf t ip routing Hvis ip routing fungerer, så støtter den L3 og du kan fortsette. Gå inn på interfacet til linken til Zyxelen og skriv: no switchport ip address <en IP adresse i samme range som Zyxelen> Logg også inn på Zyxelen og sett IP adressen til Ciscoen, som statisk/fast Opprett så VLAN'ene dine og gi de en IP adresse, f.eks 192.168.1.0 og 192.168.2.0 Så setter du en statisk route på både Zyxelen og i Ciscoen: ip route 0.0.0.0 0.0.0.0 <interface> Så bottom line er at du trenger kun en route til Ciscoen fra Zyxelen... Resten gjøres i Ciscoen Og har testet dette i Packet Tracer, dog med PT's 3560 switch, men så lenge din støtter L3, så skal det fungere fint... Endret 5. desember 2014 av ChrisCo Lenke til kommentar
Wobble_HD Skrevet 5. desember 2014 Forfatter Del Skrevet 5. desember 2014 (endret) Dette kan gå, hvis switchen din er en Layer 3 switch (kommer an på modell og IOS).. Skriv: conf t ip routing Hvis ip routing fungerer, så støtter den L3 og du kan fortsette. Gå inn på interfacet til linken til Zyxelen og skriv: no switchport ip address <en IP adresse i samme range som Zyxelen> Logg også inn på Zyxelen og sett IP adressen til Ciscoen, som statisk/fast Opprett så VLAN'ene dine og gi de en IP adresse, f.eks 192.168.1.0 og 192.168.2.0 Så setter du en statisk route på både Zyxelen og i Ciscoen: ip route 0.0.0.0 0.0.0.0 <interface> Så bottom line er at du trenger kun en route til Ciscoen fra Zyxelen... Resten gjøres i Ciscoen Og har testet dette i Packet Tracer, dog med PT's 3560 switch, men så lenge din støtter L3, så skal det fungere fint... Hej Tack før ditt svar! 3750 ær en Layer3 enhet så det du skriver har jag provat men på ett annat sætt. Jag har lagar ett VLAN2 på Ciscon med IP 10.0.0.60 Porten ær i VLAN2 Jag har provat med bpde statisk och dynamisk adress på interface mot Zyxeln. Jag har också satt en statisk ruta på Zyxeln precis som du beskriver. Men jag får inte trafikken att gå igenom. Jag tror att den statiska rutan på Zyxeln ær problemet... Snællt av dig att tænka på detta lite. Limar in Cisco conf så ser du vad jag har gjort: ! hostname Switch ! enable secret 5 $1$Av63$PpuRnazvwfH3MvKvRbcgL1 ! username admin privilege 15 secret 5 $1$2Wzz$iasomQxwvOreJrwNrftXB0 no aaa new-model switch 1 provision ws-c3750g-24ts-1u vtp domain ERI-VTP vtp mode transparent ip subnet-zero ip routing ip dhcp excluded-address 192.168.99.1 192.168.99.199 ip dhcp excluded-address 192.168.10.1 192.168.10.9 ! ip dhcp pool LOCALS_VLAN10 network 192.168.10.0 255.255.255.0 default-router 192.168.10.1 dns-server 8.8.8.8 ! ip dhcp pool Guests_VLAN799 network 192.168.99.0 255.255.255.0 default-router 192.168.99.1 dns-server 8.8.8.8 ! ! ! ! no file verify auto spanning-tree mode pvst spanning-tree extend system-id ! vlan internal allocation policy ascending ! vlan 2 name Internet_Acc_VLAN2 ! vlan 3 name MGMT_VLAN3 ! vlan 10 name LOCALS_VLAN10 ! vlan 799 name Guests_VLAN799 ! vlan 901 name Process_VLAN901 ! ! interface GigabitEthernet1/0/1 description Accessport for Locals switchport access vlan 10 switchport mode access spanning-tree portfast ! interface GigabitEthernet1/0/2 description Accessport for Guests switchport access vlan 799 switchport mode access spanning-tree portfast ! ! interface GigabitEthernet1/0/24 description Internet Access switchport access vlan 2 switchport mode access ! interface GigabitEthernet1/0/25 ! interface GigabitEthernet1/0/26 ! interface GigabitEthernet1/0/27 ! interface GigabitEthernet1/0/28 ! interface Vlan1 no ip address shutdown ! interface Vlan2 description Internet Access ip address 10.0.0.60 255.255.255.0 ! interface Vlan3 description Management for Networking equipment ip address 149.209.187.1 255.255.255.0 ! interface Vlan10 description Local users ip address 192.168.10.1 255.255.255.0 ! interface Vlan799 description Guest network ip address 192.168.99.1 255.255.255.0 ! ip classless ip route 0.0.0.0 0.0.0.0 10.0.0.138 ip http server ! Endret 5. desember 2014 av Wobble_HD Lenke til kommentar
ChrisCo Skrevet 5. desember 2014 Del Skrevet 5. desember 2014 Dette blir feil.. Du må kjøre et subnett mellom Zyxel og Cisco, og et subnett for hvert VLAN du har på switchen.. Fjern VLAN 2.. Det har du ikke behov for.. Du har VLAN 10 og 799 som de to VLAN'ene du nevner i post 1.. Du trenger ikke et VLAN for linken mellom Zyxel og Cisco.. Så følg det jeg skrev i post 2, så skal det fungere... Lenke til kommentar
trrunde Skrevet 5. desember 2014 Del Skrevet 5. desember 2014 Dette blir feil.. Du må kjøre et subnett mellom Zyxel og Cisco, og et subnett for hvert VLAN du har på switchen.. Fjern VLAN 2.. Det har du ikke behov for.. Du har VLAN 10 og 799 som de to VLAN'ene du nevner i post 1.. Du trenger ikke et VLAN for linken mellom Zyxel og Cisco.. Så følg det jeg skrev i post 2, så skal det fungere... Capture.JPG på bilde har du satt zyxel sin default route på interface som peker mot 3550 switchen? Det blir vel noe feil? Burde vel være default route mot interface med dslam på, og statisk route mot subnet for 192.168.99.0/24 og 192.168.10.0/24 mot 3550 switchen? Lenke til kommentar

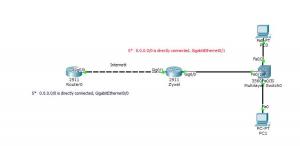

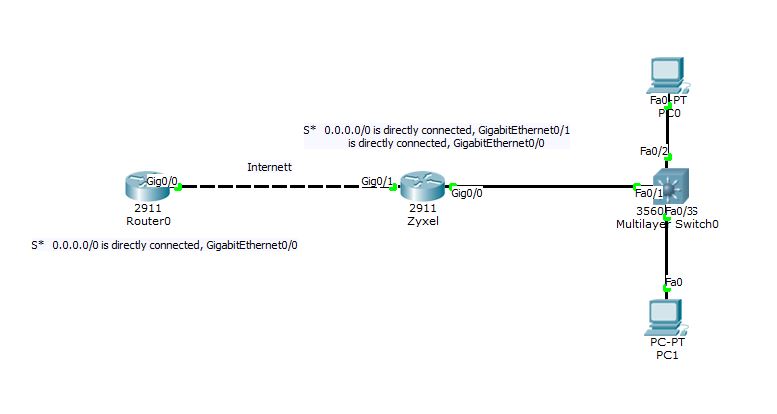

ChrisCo Skrevet 5. desember 2014 Del Skrevet 5. desember 2014 (endret) Nei da... Må ha en statisk route tilbake til Ciscoen fra Zyxelen, fordi trafikken skal til 192.168.x0.0 subnettene og ikke 10.0.0.0 subnettet... Har akkurat testet i PT også, og "Zyxelen" må ha en route til både Internett (Det får den av ISP's DHCP server) og en route til 192 nettene... Funker: Funker ikke: Endret 5. desember 2014 av ChrisCo Lenke til kommentar
trrunde Skrevet 5. desember 2014 Del Skrevet 5. desember 2014 Nei da... Må ha en statisk route tilbake til Ciscoen fra Zyxelen, fordi trafikken skal til 192.168.x0.0 subnettene og ikke 10.0.0.0 subnettet... Har akkurat testet i PT også, og "Zyxelen" må ha en route til både Internett (Det får den av ISP's DHCP server) og en route til 192 nettene... Funker: Capture.JPG Capture3.JPG Funker ikke: Capture1.JPG Capture2.JPG disse bildene ga mer mening, men i det første bildet hadde du ikke med de samme boksene som du har her. routing tabellen bør vel være slik: zyxel: 0.0.0.0/0 => ut mot telenor 192.168.10.0/24 => ned mot cisco 192.168.99.0/24 => ned mot cisco cisco: 0.0.0.0/0 => 10.0.0.138 eller hva nå en zyxel har som ipadresse cisco vil jo se begge de andre subnetta som directly connected og trenger ikke ekstra routing for disse. 1 Lenke til kommentar
ChrisCo Skrevet 5. desember 2014 Del Skrevet 5. desember 2014 (endret) 0.0.0.0 0.0.0.0 <interface/Next hop IP> holder lenge hos begge to.... EDIT: Må faktisk rette på meg selv her! Trrunde har helt rett! Det bør være en statisk route i Zyxelen til hvert 192 subnett..... Endret 5. desember 2014 av ChrisCo Lenke til kommentar
presell Skrevet 7. desember 2014 Del Skrevet 7. desember 2014 Neppe noen trøst, men jeg fikk et liknende problem etter å ha bytta fra p2602n til p8702n. Jeg har en Linuxbox som ruter med i alt 5 ethernet-porter. Med p2602n fungerte det fint med statiske ruter i p2602n til nettene "bak" Linuxboxen. Med p8702n klarer jeg ping fra lokalnettene fram til wan-porten på p8702n, men ikke videre ut på Internet. Har vært i kontakt med Telenorexperten uten at de kunne hjelpe. Enten overser vi noe helt banalt, eller så er dette en feil i firmware på p8702n. Lenke til kommentar
Wobble_HD Skrevet 7. desember 2014 Forfatter Del Skrevet 7. desember 2014 Tack før alla svar, ska prova lite nu. M Lenke til kommentar
Wobble_HD Skrevet 8. desember 2014 Forfatter Del Skrevet 8. desember 2014 Neppe noen trøst, men jeg fikk et liknende problem etter å ha bytta fra p2602n til p8702n. Jeg har en Linuxbox som ruter med i alt 5 ethernet-porter. Med p2602n fungerte det fint med statiske ruter i p2602n til nettene "bak" Linuxboxen. Med p8702n klarer jeg ping fra lokalnettene fram til wan-porten på p8702n, men ikke videre ut på Internet. Har vært i kontakt med Telenorexperten uten at de kunne hjelpe. Enten overser vi noe helt banalt, eller så er dette en feil i firmware på p8702n. Du ær inne på något! Det går inte an att lægga statiska ruter på Zyxeln! I alla fall inte på rætt Interface: Lenke til kommentar
trrunde Skrevet 8. desember 2014 Del Skrevet 8. desember 2014 Mulig den ikke bryr seg om hvilke interface som er valgt så lenge du velger "Use Gateway ip address" og skriver inn ipadressen til cisco i boksen rett under? Lenke til kommentar
ChrisCo Skrevet 8. desember 2014 Del Skrevet 8. desember 2014 Disable "Use Gateway IP Adress".. Skriv IP adressen til switchen... Se hva som kommer av interface valg da, hvis noe i det hele tatt... Lenke til kommentar
presell Skrevet 8. desember 2014 Del Skrevet 8. desember 2014 Disable "Use Gateway IP Adress".. Skriv IP adressen til switchen... Se hva som kommer av interface valg da, hvis noe i det hele tatt... Det går bra å sette inn interface (Default) og gateway-IP, og (som jeg nevnte ovenfor): Da virker ruting fra alle LAN fram til p8702n, både LAN- (10.0.0.138) og WAN- (88.x.x.x) interface og tilbake. Det er imidlertid ikke mulig å nå noe "bortenfor" p8702n sitt WAN - interface. Lenke til kommentar
ChrisCo Skrevet 8. desember 2014 Del Skrevet 8. desember 2014 Hva mener du nå? At du ikke for Internett forbindelse etter du har satt opp routingen til LANet ditt? Lenke til kommentar
presell Skrevet 8. desember 2014 Del Skrevet 8. desember 2014 Hva mener du nå? At du ikke for Internett forbindelse etter du har satt opp routingen til LANet ditt? Neida, jeg når Internet fra 10.0.0.0/24 - nettet hele tida. Problemet er at jeg ikke når Internet fra lokalnettene "bak" Linux-ruteren min. Dette funka helt fint med p2602n, men etter å ha satt inn p8702n i stedet når jeg ikke Intenet fra nettene "bak" Linux-ruteren. Jeg når imidlertid både LAN- og WAN-interfacene på p8702n. Har lagt inn "alle" parameterene for statiske ruter i p8702n, både target net/netmask, gateway og interface (og ja, jeg har satt dem aktive). Lenke til kommentar
Wobble_HD Skrevet 8. desember 2014 Forfatter Del Skrevet 8. desember 2014 Hva mener du nå? At du ikke for Internett forbindelse etter du har satt opp routingen til LANet ditt? Neida, jeg når Internet fra 10.0.0.0/24 - nettet hele tida. Problemet er at jeg ikke når Internet fra lokalnettene "bak" Linux-ruteren min. Dette funka helt fint med p2602n, men etter å ha satt inn p8702n i stedet når jeg ikke Intenet fra nettene "bak" Linux-ruteren. Jeg når imidlertid både LAN- og WAN-interfacene på p8702n. Har lagt inn "alle" parameterene for statiske ruter i p8702n, både target net/netmask, gateway og interface (og ja, jeg har satt dem aktive). Tack før att du bekræftar att jag inte ær galen... Då har du egentligen samma scenario som mig! M Lenke til kommentar
ChrisCo Skrevet 8. desember 2014 Del Skrevet 8. desember 2014 Presell: Hvordan ser nettet ditt ut?? Wobble: Ta et nytt screenshot av routinga di i Zyxelen, men trykk Disable på Use Gateway IP Address. Lenke til kommentar
Wobble_HD Skrevet 8. desember 2014 Forfatter Del Skrevet 8. desember 2014 (endret) Presell: Hvordan ser nettet ditt ut?? Wobble: Ta et nytt screenshot av routinga di i Zyxelen, men trykk Disable på Use Gateway IP Address. Tog bort VLAN2. config på int mot Telenor Zyxel P8702N: ! interface GigabitEthernet1/0/24 no switchport ip address 10.0.0.60 255.255.255.0 ! Nær det gæller routing från Telenor modem så provade jag routingen som du skriver men... Configure route for address = 10.0.0.60 and subnet mask = 255.255.255.0 failed: Please check the gateway address. Endret 8. desember 2014 av Wobble_HD Lenke til kommentar
Wobble_HD Skrevet 8. desember 2014 Forfatter Del Skrevet 8. desember 2014 The purpose of Static Route is to save time and bandwidth usage when LAN devices within an Intranet are transferring files or packets, especially when there are more than two Internet connections available in your home or office. # Status Name Destination IP Subnet Mask/Prefix Length Gateway Interface Modify 1 locals 192.168.99.0 255.255.255.0 10.0.0.60 Default Provade med denna statiske också, men nær jag skulle lægga en till route med mitt andra VLAN så klagade modememt øver att jag måste kontrollera Gateway... Jag påstår att detta modemet har allvarliga fel. Det jag førsøker att gøra ær att lægga statisk routing på ett interface som inte ær tillgængligt. Det finns ju inget LAN interface att ændra på. Lenke til kommentar
