Trenger hjelp til å koble opp Danfoss VLT FC 202 frekvensomformer

[sveinungv]

Du må nok mest sannsynlig få inn tilførsel i kretsen din, og det får du nok ikke mellom AnIn og Common.

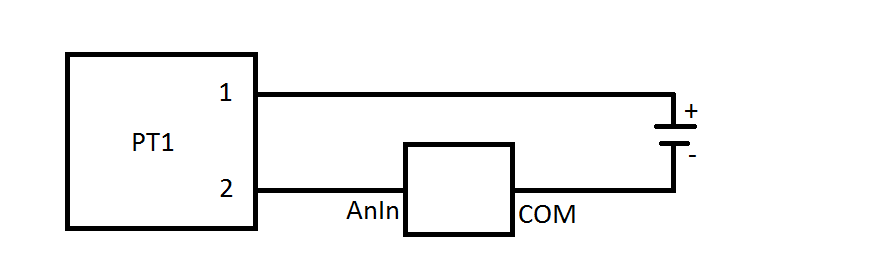

Se skjema jeg legger med, du skal koble det noe i den duren.

[Gjest Slettet+5132]

Da har jeg målt DC spenning mellom 54 og 55. Når microbryteren bak brukerpanelet settes på "ON" så har jeg 0.03mV. Det er slik den skal være stillt iflg denne linken http://www.daneenergy.co.uk/Documents/FC202%20connections.doc



Setter jeg microbryteren motsatt så har jeg 6,6mV.



Hvis det skal settes inn en spenning i serie, fra hvem/hvor skal den komme? Merkelig at en slik enhet ikke fulgte med. Dette var det jeg skulle trenge.

[Nedward]

Du kobler transmitteren mellom 12 og 53, sett DIP til 0/4-20 mA. Da skal + transmitteren kobles til 12 og - til 53.

[toreae]

Se her:

http://www.synchrodan.hu/letoltes/danfoss/mbs3000_ICPDP20A202.pdf





Om giveren din er en egentlig 2 leder giver, skal + på giveren kobles til + (50, men 50 gir antagelig ut for lav spenning. Mulig at du kan bruke +24V 12, 13 om Ov er felles på 24V og +-10V). - på giveren skal på 53/54.



Men kanskje må du bruke ekstern strømforskyning: +på strømforsyning til + på giveren, -på giveren til 53/54, - på strømforsyningen til 55.





Eventuel skjerming skal til 55. sveinungv har vist prinsippskjema.



[Nedward]

Se her:

http://www.synchrodan.hu/letoltes/danfoss/mbs3000_ICPDP20A202.pdf





Om giveren din er en egentlig 2 leder giver, skal + på giveren kobles til + (50, men 50 gir antagelig ut for lav spenning. Mulig at du kan bruke +24V 12, 13 om Ov er felles på 24V og +-10V). - på giveren skal på 53/54.



Men kanskje må du bruke ekstern strømforskyning: +på strømforsyning til + på giveren, -på giveren til 53/54, - på strømforsyningen til 55.





Eventuel skjerming skal til 55. sveinungv har vist prinsippskjema.

Kobler du + på transmitteren til 50 på omformeren får du ikke utnyttet hele måleområdet. Hvis det i det hele tatt virker. +10V-klemma er begrenset til 15mA iht. spec. Den er beregnet på potmeter. Endret 20. oktober 2014 av Nedward

[toreae]

Ja, ser det nå. Er heller ikke +-10V, bare 10V. Men ser ut som at minus er felles (20 og 24V). Så 24V kan i så tilfelle brukes.

[Gjest Slettet+5132]

Du kobler transmitteren mellom 12 og 53, sett DIP til 0/4-20 mA. Da skal + transmitteren kobles til 12 og - til 53.



Takk! nå er det framgang her! Bare at jeg brukte 54 istedenfor 53 siden jeg allerede hadde satt den som referanse. Men den viser ikke riktig trykk, når det står 2,7 bar i displayet viser manometeret 4,5 bar. Er det noen måte å kalibrere den på?

[toreae]

Først og fremst: Variere signalet med trykket?

[Gjest Slettet+5132]

Ja det går oppover i samsvar med manometeret, bare for lite.

[toreae]

Fungerer det nå? Om det faktisk ikke viser riktig trykk er kanskje ikke så viktig?

[Gjest Slettet+5132]

Neida, men når man først er i gang.. Ja det fungerer fint

[toreae]

Er nullpunktet riktigt?

[Gjest Slettet+5132]

Ja ikke langt unna sannheten, den viser 0,054 bar. Buffertanken er montert høyere enn trykksensoren så det skal være bra nøyaktig.

[SteinarN]

Har du fått dette helt til enda, fått stilt inn så omformeren viser faktisk trykk?

[Gjest Slettet+5132]

Har i grunn ikke brydd meg så mye om det, trykket er bra selv om det viser feil tall. Bagatell.

[SteinarN]

Du har koblet trykktransmitteren mellom 12 og 54 ser jeg? Transmitteren din er en 4-20mA transmitter med trykkområde 0-10 bar relativ. Du har selvsagt satt parameter 1-00 til 3. Da skal du sette parameter 6-22 til 4 (mA), parameter 6-23 til 20 (mA), parameter 6-24 til 0 (Bar), parameter 6-25 til 10 (Bar).

Videre skal du sette parameter 20-12 til 71 (for å velge bar).



Settpunktet, i ditt tilfelle 4,5 bar, setter du da i parameter 3-02. Parameter 3-03 TROR jeg du skal sette til 10 (bar). Parameter 3-10 må stå på 0.



Prøv dette, da skal displayvisningen din stemme med hva manometeret ditt viser.



I tillegg er det en haug av andre settinger, motorparametre, PID parametre osv, men jeg går ikke gjennom de nå.

[Gjest Slettet+5132]

Du har koblet trykktransmitteren mellom 12 og 54 ser jeg? Transmitteren din er en 4-20mA transmitter med trykkområde 0-10 bar relativ. Du har selvsagt satt parameter 1-00 til 3. Da skal du sette parameter 6-22 til 4 (mA), parameter 6-23 til 20 (mA), parameter 6-24 til 0 (Bar), parameter 6-25 til 10 (Bar).

Videre skal du sette parameter 20-12 til 71 (for å velge bar).



Settpunktet, i ditt tilfelle 4,5 bar, setter du da i parameter 3-02. Parameter 3-03 TROR jeg du skal sette til 10 (bar). Parameter 3-10 må stå på 0.



Prøv dette, da skal displayvisningen din stemme med hva manometeret ditt viser.



I tillegg er det en haug av andre settinger, motorparametre, PID parametre osv, men jeg går ikke gjennom de nå.



Takk! det var 6-25 som var satt til 4,5 istedenfor 10 som du sier. Selfølgelig... Da trodde vel frekvensomformeren at sensoren var 0-4,5bar... Takker! nå viser det rett

[SteinarN]

Fint at det virket

[Gjest Slettet+5132]

Plages med at pumpa blir full av luft. Vann nivå i buffertank er alltid over pumpe høyde, har silikonert hver eneste skjøt for å sikre at det ikke er lekkasje mellom tank og pumpe men ingen forskjell. Pumpa går i ett par timer før den er så full av luft at den ikke leverer ønsket vanntrykk. Må stoppe pumpa og ut med lufteskru. Er det gass i vannet som kan utløsest i pumpa? Det er luft selv etter få sekunder etter pumpa startest.

[SteinarN]

Hvilken type pumpe er det du har? Kan du beskrive systemet litt mer, har du trykktank etter pumpe? Er det et vannforbruk hele tiden eller er det bare sporadisk vannforbruk? Tilbakeslagsventil?
