Hvordan finner jeg ut hvilken leder som er hvilken pol på denne LED kontrolleren?

[Thor.]

Fikk min LED kontroller i går. Har litt lite elektronikk-kunnskaper så jeg er usikker på om det er lederen i midten eller den ytterste som er + polen. Mer ren gjetning tipper jeg at det enten er en standard som eks. at pinnen i midt alltid er +, eller at fargen + symbolet har indikerer plassering av pol.







[Moskus]

Vil også tippe + på senter. Men hva med å bare prøve?

[Thor.]

Vil helst unngå å kortslutte saken ettersom jeg måtte vente 4 uker fra bestilling. Hvor sannsynlig er det at jeg ødelegger den om jeg kobler polariteten feil?

[Mathias?]

Det kan du jo bare måle med et voltmeter.

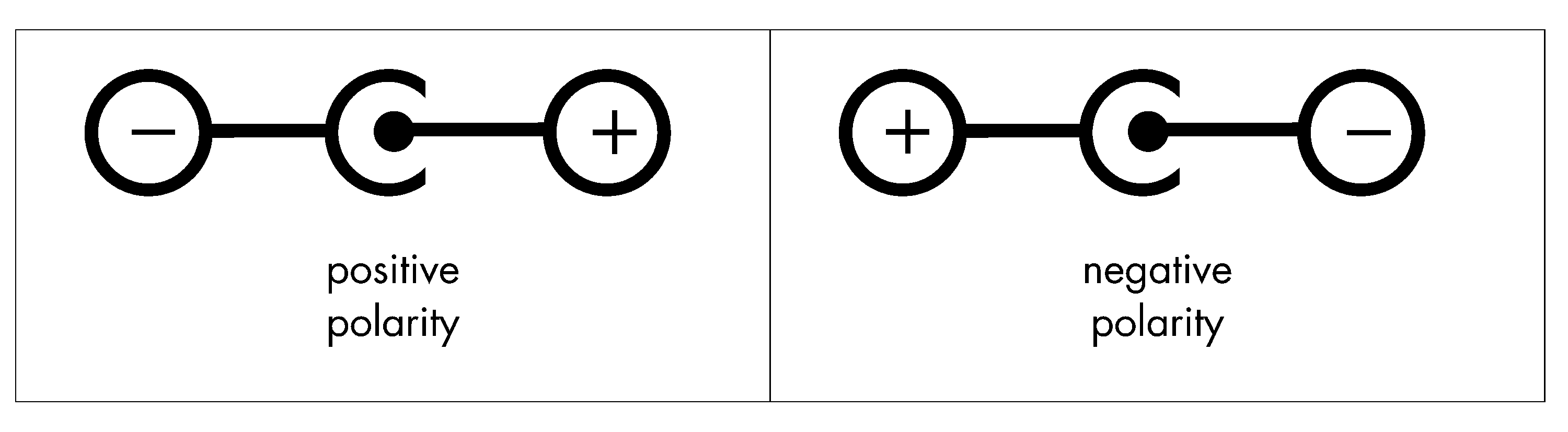

Ellers står det gjerne merket som her hvor senterleder illustrert til venstre.



[Moskus]

Vil helst unngå å kortslutte saken ettersom jeg måtte vente 4 uker fra bestilling. Hvor sannsynlig er det at jeg ødelegger den om jeg kobler polariteten feil?

Jeg har koblet feil før, typisk utstyr fra USA som trenger en ny trafo her i Europa, og det blir da brukt en slik multi-spenningstrafo fra Clas. Jeg har ikke klart å ødelegge noe ved å bruke feil polaritet. Det virker bare ikke før du har funnet riktig, omtrent som å sette i batterier feil vei.



Men det er ingen garantier selvfølgelig.

[sevs]

få tak i multimeter. Helt sikkert noen som kan låne deg, ellers koster det vel en 300 på biltema for et simpelt et.



du kan åpne opp saken du skal koble på den og se om den har diode på inputen, eller bruke multimeter for å måle kontinuitet på for eksempel minus

[Janbanan123]

koster 109 på biltema for et, det er bra og funker ordentlig

[Thor.]

Har multimeter. Output (for LED) er en hannplugg, input (for strøm) er en hunplugg. Det er ikke symboler som sier noe om hva som er hva. Eneste jeg vet er at den er designet for 5-24V som vist på bildet. Kobler jeg polene feil regner jeg med at jeg griller hele greia.

[Moskus]

Kobler jeg polene feil regner jeg med at jeg griller hele greia.

... fordi?

[Professor Balthazar]

Jeg har samme sak. Pluss polen er den i midten. Min fungerte fint på sånn tynn LED-list, men ikke på en litt kraftigere COB-LED stripe.

Endret 16. oktober 2014 av 77679857

[Thor.]

Takker. Er bare 2 strips på 30 cm jeg skal koble på. 18 stk leds totalt. Så jeg håper den holder en stund.
