Transistorregning - forklaring (Trenger hjelp)

[Footy]

Hei..

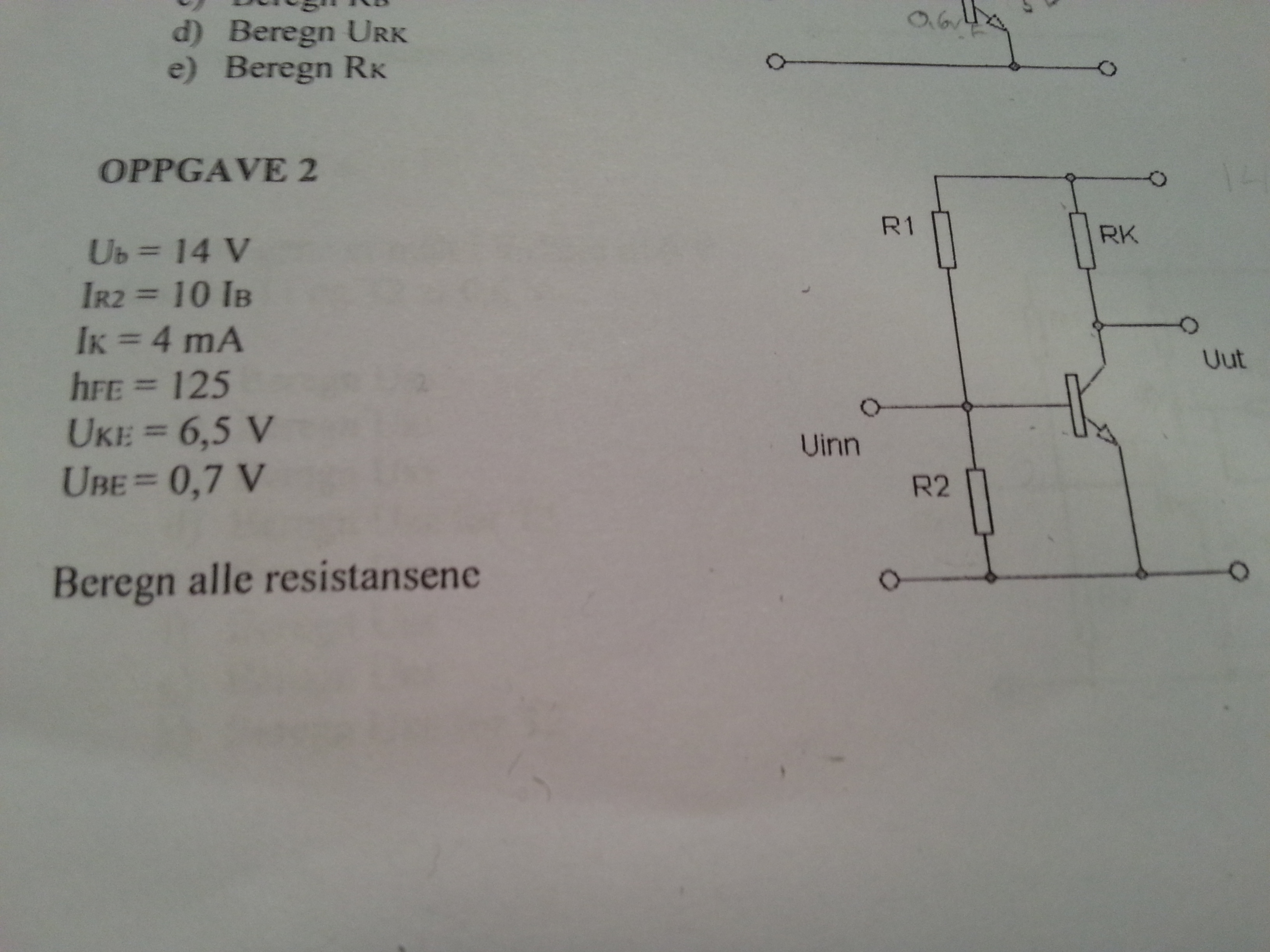

Sitter her å skal regne transistorkoblinger..

Forstår hvordan transistoren fungerer, samt hva motstandene er til, men klarer ikke å se det store bildet i en krets. så med det klarer jeg ikke å se "strøm-/spennings -veien" osv..



Klarer å regne ut RK, den var lett nok, men de to andre er jeg lost på.... (IR2 klarer jeg og å regne ut)



Noen som kan hjelpe meg?



[ventle]

UR2 må nødvendigvis være den samme som UBE, ettersom de har felles tilkoblingspunkter. IR2 har du allerede regnet ut, så da har du det du trenger for å regne ut R2.



IR1 må nødvendigvis være den samme som IR2+IB så lenge det ikke kommer noe strøm inn fra en ekstern kilde tilkoblet Uinn, jfr Kirchoffs strømlov (summen av alle strømmer inn i og ut av et punkt er lik null). UR1 må være lik Ub - UR2, og da skulle du vel ha det du trenger for å regne ut R1 også?

[Footy]

glemte helt å takke for hjelpen, du redda meg!



Takk for hjelpen!

Endret 21. oktober 2014 av Footy

[ventle]

Hyggelig å være til nytte
