Mobil laserdetektor for speilreflekskamera

[Professor Balthazar]

Jippiiii, da er min store fugledetektor endelig ferdig :-) :-)

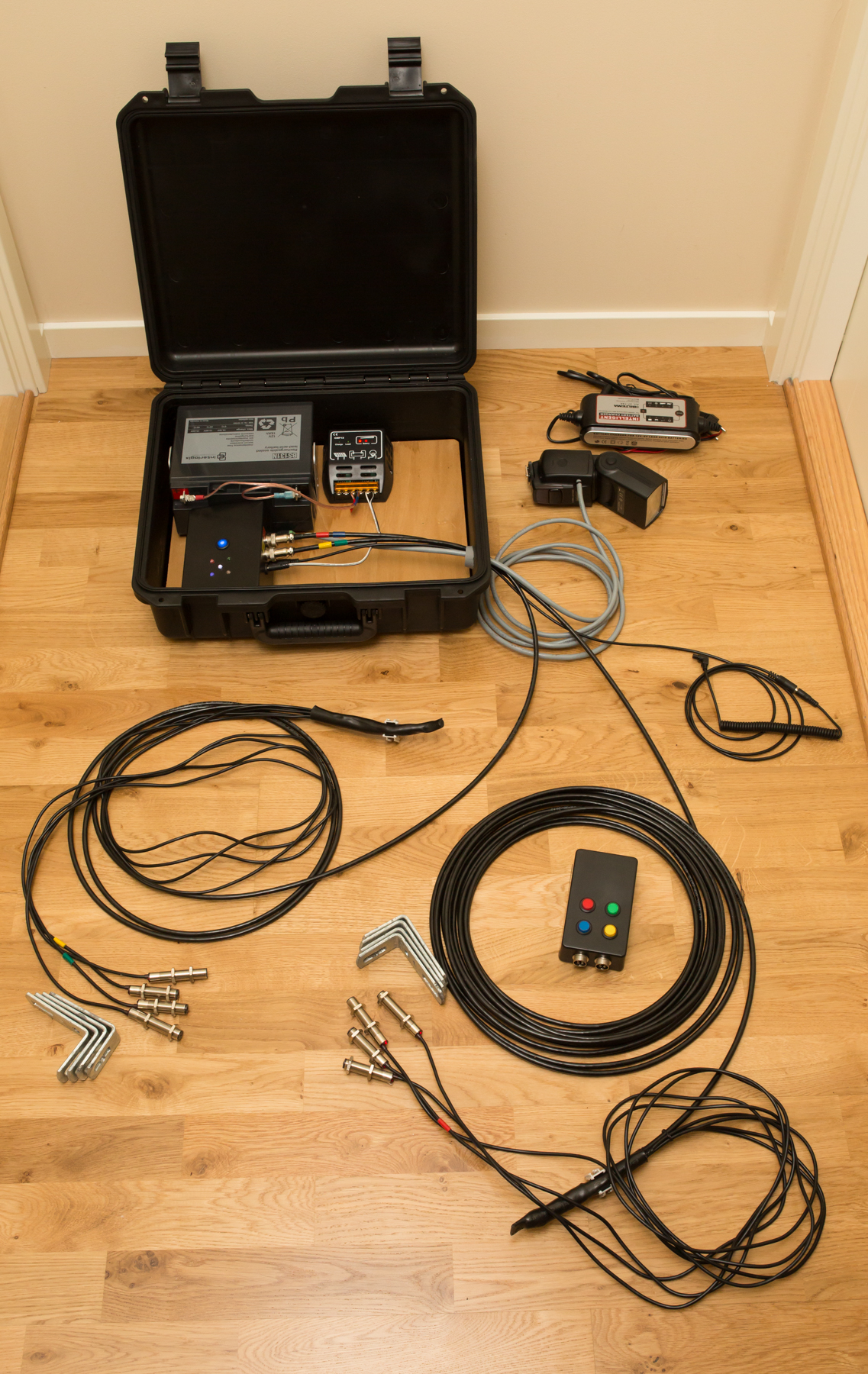

Løsningen består av fire stk. lasersendere med fire stk laserdetektorer som fungerer på hele 10 meter. Det er utgang for et digitalt speilreflekskamera, samt for en blits. Løsningen har intelligens for å holde både blits og kamera våken (slik at ikke noe går inn i "sleep funksjon". Det er et stort batterie som holder alt aktivt i tre døgn, samt en vanntett koffert som gjør at installasjonen kan brukes utomhus. Detektorene er parret to og to slik at to stråler må brytes samtidig før kameraet trigges. Det er benyttet fire sensorer slik at det kan monteres en kontrakrets (for montering motsatt vei) dersom sollyset lammer noen av detektorene.





Endret 25. september 2014 av 77679857

[Trondster]

Spennende saker! Kunne du lage eksempelvideo av riggen "in action"?

[Professor Balthazar]

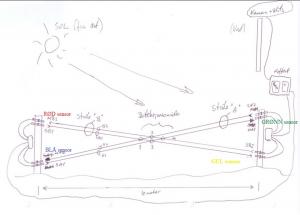

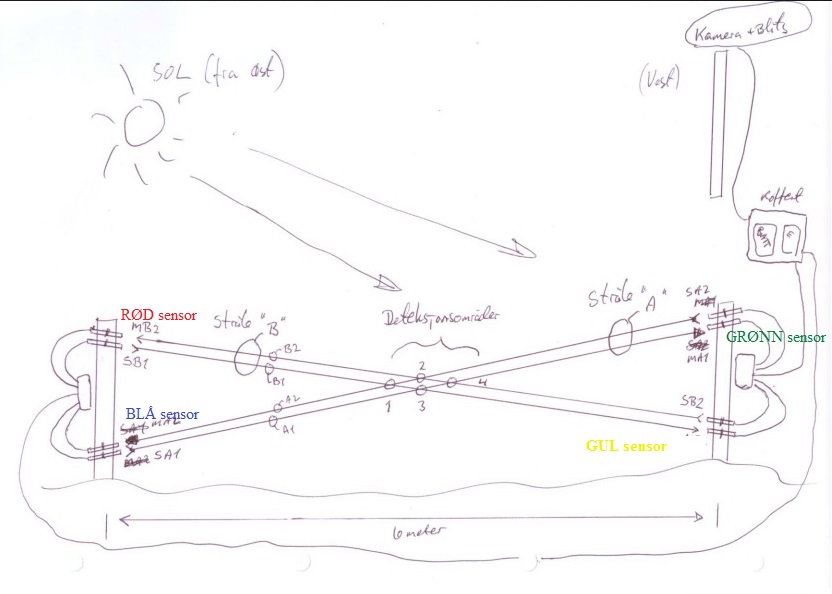

Hei. Artig at du likte innlegget. Har nok ingen video av anlegget i bruk, men det er nå testkjørt i flere dager og det fungerer kjempeflott. Vedlagte skisse viser ett eksempel på bruk. I dette eksemplet er det lagt inn 4 deteksjonsområder. Desom et objekt med tykkelse over 1 cm bryter to av strålene samtidig i deteksjonsområde 1, 2, 3 eller 4 så trigger kameraet og blitsen. I tette oppsettet så vil IKKE kameraet bli trigget om BARE EN av stålene brytes. Kameraet vil heller ikke trigge dersom motståend ståler brytes (GUL og RØD eller BLÅ og GRØNN). Reaksjonstiden er 210ms før bildet tas, og etter 0,8 sekund er riggen klar for å bli trigget på nytt. Dersom noen stiller seg opp midt i deteksjonsområdet så tas det 20 fortløpende bilder før kretsen gir en feilmelding og stopper. Dette for å spare blitsen mot overoppheting. Blitsen henter også sin driftsspenning fra det store 12V batteriet på 18Ah, og en intern timer passer på å holde både kamera og blits 100% beredt hele tiden (med å sende små pulser for å holde elektronikken våken).

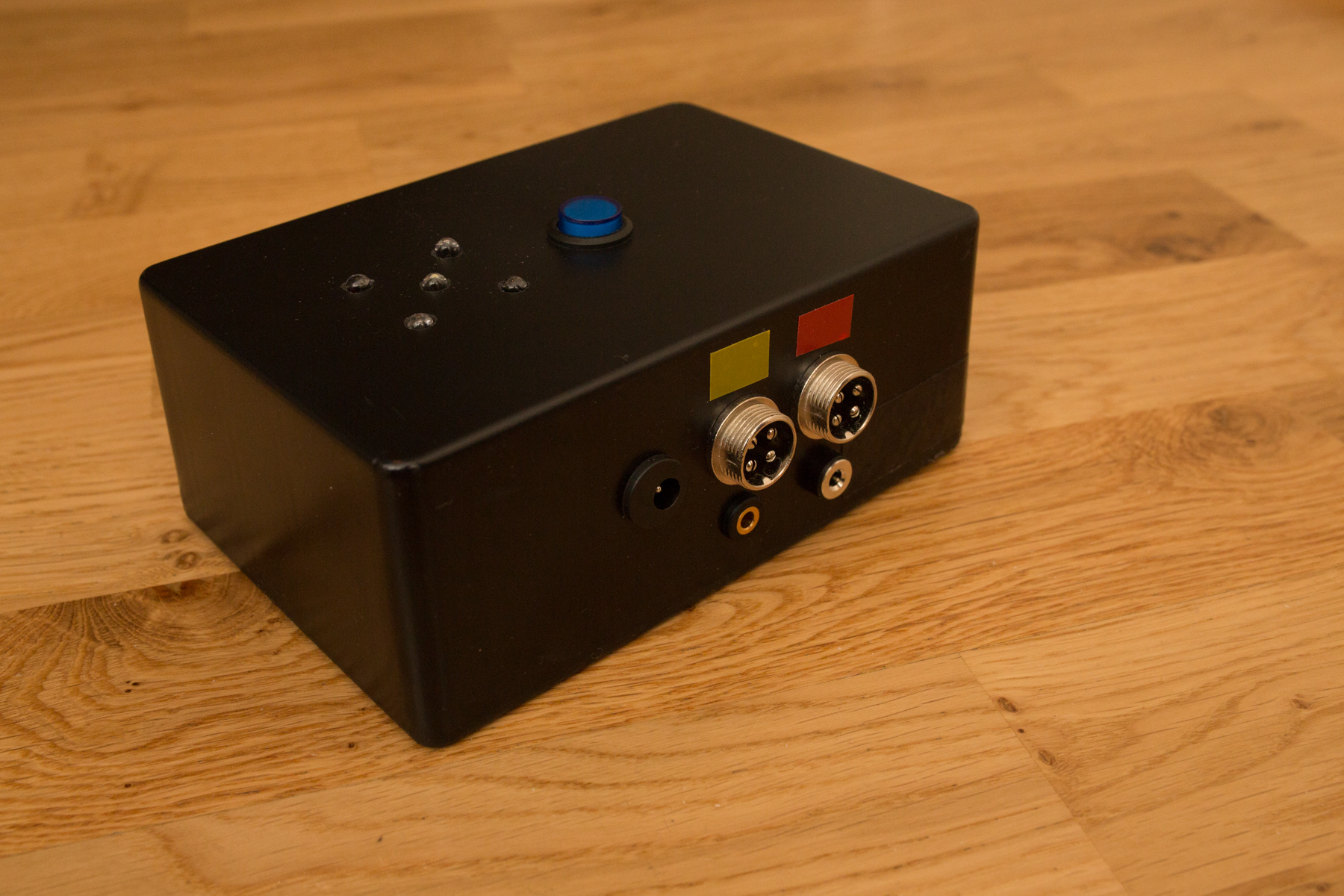

På selve elektronikkboksen er det fire LED-dioder som virer hvilken inngang som er trigget, samt en blank LED som blinker når kameraet trigger. Det er utganger til to detektorkabler, samt utgang til kamera og blits.

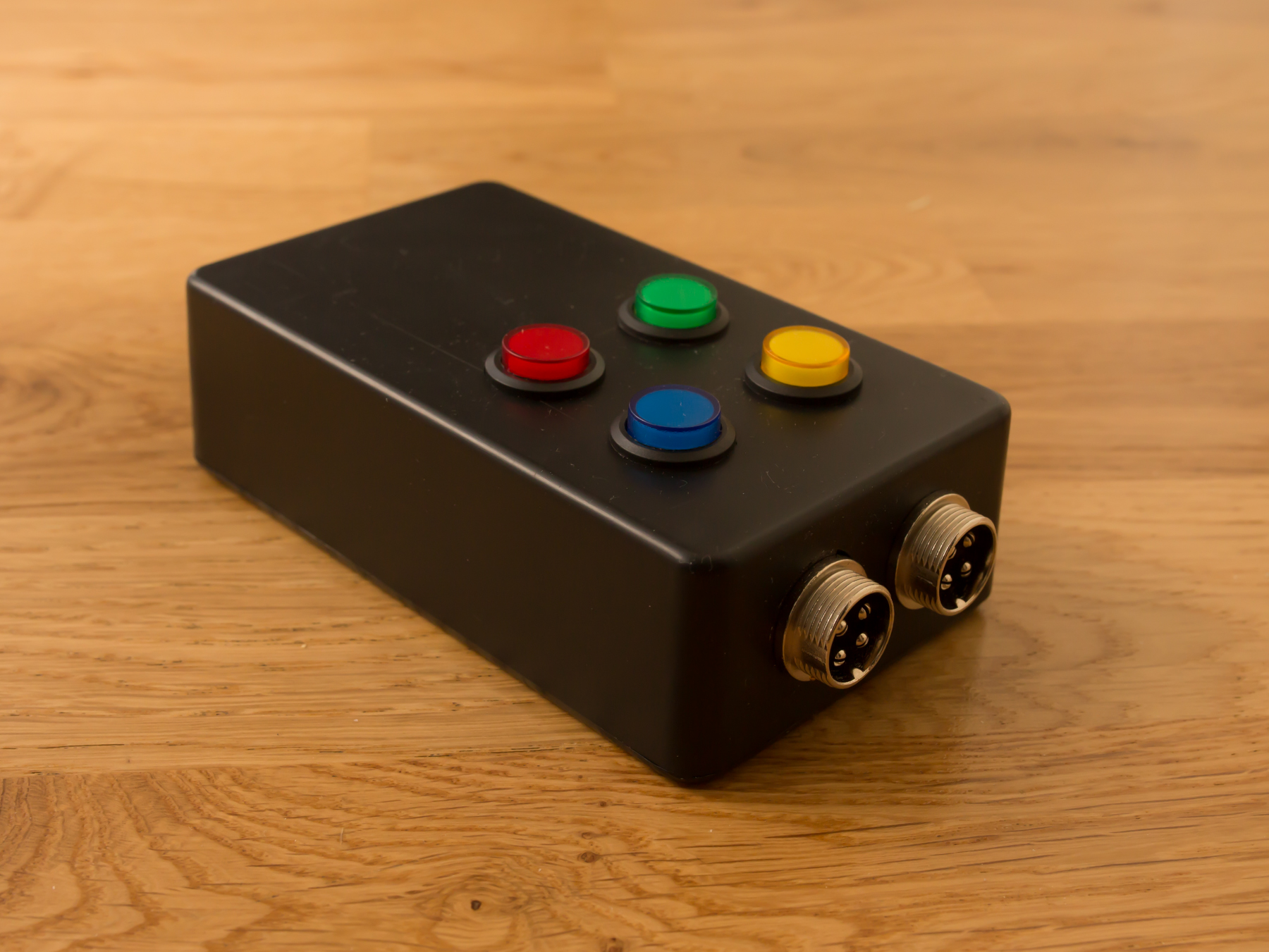

Den lille boksen med de store LED-lampene er bare et verktøy for å gjøre det enklere å justere inn laserne.
