Dassindikator dings

[Wattengård]

Her på kontoret har toalettet et "forværelse". Så for å se om toalettet er ledig er man nødt til å stikke hodet inn i dette rommet, for så å lese av indikatoren på låsen. Dette synes jeg er ganske så tungvindt og pønsker derfor på en plan for å lage en indikator på utsiden.



Her er en grunnleggende sketsj, men den inneholder ingen resistorer eller lignende. Hva trenger jeg i tillegg til det som er med her for å få denne dingsen til å fungere?



http://simcironline.appspot.com/circuit?key=ag5zfnNpbWNpcm9ubGluZXIzCxIEVXNlciIVMTAwNDQ1NjE1OTcxNzgyMjE5MTAxDAsSB0NpcmN1aXQYgICAgICAgAoM



Er usikker på hvilken bryter jeg skal bruke også. Den må passe inni hullet der låsebolten på døra slår inn, men være liten nok til ikke å hindre denne i å slå helt inn. Eller er det andre forslag?



Som led tenkte jeg å bruke en RGB-stjerne fra DX.com og bare koble på det røde og det grønne benet.



Og som nevnt i sketsjen, jeg tenkte å kjøre hele dritten fra en 5V usb-lader som man ender opp med flust av... Disse gir jo alt fra 500mA og oppover ut.

[Twinflower]

Noe slikt i serie med en lampe ?

[Professor Balthazar]

Kan du bore to små 3-5mm hull i dørkarmen og inn mot låse-sylyndret slik at Ir-strålen reflekteres eller brytes, så trur jeg denne kretsen kan brukes som sensor. Både Ir-lampen og Ir-sensorene kan lett skiftes ut til noen som bare er 3mm i diameter. På utgangen kan du henge en vanlig transistor og en LED-pære mellom +5V og kollektor. Prøv med ca 330Ohm i serie, samt 1K mellom kretsens utgang og basis. Bruk en ekstra transistor for den andre LED-lampen og heng den mellom kollektor og emitter. OBS: Ir-mottakeren reagerer forskjellig på lyse og mørke flater. Den kan også finne på å reagere på andre sterke lyskilder selv om det ikke er Ir-lys. Heldigvis har kretsen en justering for følsomheten. RGB-lampen du linker til over er jeg redd krever mer power enn hva du finner i en vanlig USB-lader.



http://www.ebay.com/itm/2pcs-Obstacle-Avoidance-Sensor-Reflection-Photoelectric-Module-Infrared-Sensor-/370956615195?pt=LH_DefaultDomain_0&hash=item565ebcbe1b



http://www.ebay.com/itm/10x-LED-3mm-Receptor-Infrarojo-Infra-rojo-940nm-INFRARED-IR-RECEIVER-/141157349511?pt=LH_DefaultDomain_186&hash=item20dda23887



http://www.ebay.com/itm/20-PCS-3mm-940nm-IR-Launch-Infrared-Diode-LED-Lamps-Bulbs-New-/251389884053?pt=AU_Lighting_Fans&hash=item3a88013695

Endret 11. september 2014 av 77679857

[Wattengård]

@Twinflower:

Den der er vel hovedsaklig for å detektere om døra er åpen eller ikke? Jeg må detektere om den er låst eller ikke. Lukket er den omtrent hele tiden.



@77679857:

Tenkte på en ir-krets, men jeg kan ikke begynne å borre i døra eller karmen, vi leier



Hvorfor vil ikke en 500mA 5v-kilde være nok til å drive én og én farge i stjerna? Er ikke helt oppegående på 2FY-formlene mine

[Andrull]

Har noen sagt i mot å bruke mobilladeren da?



Transistoren er vel for å forsterke opp signalet fra IR-dioden.

[Professor Balthazar]

Tanken min var å montere diodene i dørkarmen for å detektere på selve lås-ankeret når det kommer ut fra låskassen og sklir over i dørkarmen. Men om det er utelukket å bore i dørkarmen så går jo ikke det.



Hvordan skal vi da få detektert om døren er låst eller ikke. Hmmm, kan du ta bilde av selve lås-kassen (i døra), samt av motparten i karmen?



Pleier dere å slå av lyset når dere forlater toalettet?

[Wattengård]

@Andrull:

RGB-lampen du linker til over er jeg redd krever mer power enn hva du finner i en vanlig USB-lader.



Det er en god del klaring under der hvor bolten slår inn, det er mulig jeg klarer å feste en slik - https://www.sparkfun.com/products/98 - der. Slik at når bolten slår inn, så presser den "følehornet" på denne nedover.

Endret 12. september 2014 av ChristianW

[Andrull]

Ahh. Joda en vanlig USB strømforsyning dkal klare det fint. Ellers kunne man uansett kjørt den på lavere enn maks styrke. Bare husk kjøleribbe.



Ellers blir det jo litt som twinflower linket til, bare mye mindre. Så om du får festet den noe sted så bør det gå greit å ha den i serie.

Endret 12. september 2014 av Andrull

[Professor Balthazar]

OK, får du feste inn en sånn mikrobryter (med kabler) så er du jo nesten i boks. Om du IKKE får den inn, så kan du sikkert lage en mer avansert sak. For eksempel med to tilstedeværelsessensorer A og B. Om Sensor A gjør deteksjon FØR detektor B så vet hjernen/sentralen at du gikk inn på toalettet og (rød lampe tennes), med motsatt deteksjonsrekkefølge så vet hjernen/sentralen at du gikk ut av toalettet og (grønn lampe tennes).

[Kakebakelate]

Hvorfor ikke bare bruke en bevegelsesdetektor? slike så de bruker for å f.eks slå på lyset på badet.

[Wattengård]

Fordi bevegelsesdektorer suger hvis man sitter i ro og gjør drittarbeid... Spesiellt hvis de er koblet på lyset i tillegg..

[tingo]

Ser greit ut. Bare en ting - løsningen er ikke nok "overengineered". Eksempel: kamera som tar bilde av indikatoren, liten SBC (ARM?) som kjører bildebehandling og ut fra dette lager et "opptatt" eller "ledig" signal som sendes (trådløst?) til en Arduino eller tilsvarende, som viser grønt eller rødt lys på en ekstern skjerm på utsiden.

:-D

[sevs]

Personlig ville jeg inspektert låsemekanismen og sett om jeg kunne montert en slik bryter noe sted, og bare hatt en enkel rød lysdiode (+motstand) på utsiden dersom opptatt.

[-KooPa]

Gjør det så enkelt som mulig. Husk at systemet sikkert må feilsøkes en eller annen gang.



Har trådstarter hørt med f.eks. en elektriker om det finnes noe som allerede kan gjøre denne jobben?



Det aller enkleste ville jo vært om man begynte å låse forværelset, men det forutsetter å "lære opp" de andre som jobber der. Og mennesker liker jo som kjent ikke forandring.

[Professor Balthazar]

Jeg ville nå valgt å bygge et passeringssystem med to sensorer (gjerne i samme boks).



Dersom "sensor 1" aktiveres FØR "sensor 2", så vet kontrolleren (Arduino Nano) at en person har gått INN PÅ dass. Rød lampe tennes.



Dersom "sensor 2" aktiveres FØR "sensor 1", så vet kontrolleren at en person har gått UT FRA dass. Grønn lampe tennes.



Det hele kan drives med spenningen fra en vanlig USB-port/lader.



http://www.ebay.com/itm/IR-Infrared-Obstacle-Avoidance-Sensor-Module-for-Arduino-Smart-Car-Robot-3-wire-/390694624536?pt=LH_DefaultDomain_2&hash=item5af736dd18



http://www.ebay.com/itm/New-Nano-3-0-Controller-Board-Compatible-with-Arduino-Nano-CH340-USB-Driver-/360944680489?pt=LH_DefaultDomain_0&hash=item5409fabe29

[sevs]

Hvorfor gjøre det vanskelig? Er bare dyrt og epeen.

[tingo]

Jeg ville nå valgt å bygge et passeringssystem med to sensorer (gjerne i samme boks).



Dersom "sensor 1" aktiveres FØR "sensor 2", så vet kontrolleren (Arduino Nano) at en person har gått INN PÅ dass. Rød lampe tennes.



Dersom "sensor 2" aktiveres FØR "sensor 1", så vet kontrolleren at en person har gått UT FRA dass. Grønn lampe tennes.

Et slikt system gir også mulighet for utvidet funksjonalitet: du kan lage en teller og koble på et display slik at man kan se antall personer inne på dass samtidig. :-)

[Professor Balthazar]

Hvorfor gjøre det vanskelig? Er bare dyrt og epeen.



Vel, ett av kriteriene er jo at han ikke ønsker å bore i dørkarmen/sluttstykket, så da må det vel bli en utenpåliggende (optisk) løsning. Tipper at ditt forslag om å gå inn i låsekassen blir enda mer omfattende for da må jo kabelen fra mikrobryteren føres ut fra døren i bakkant og det kan jo bli en heftig installasjon.



Fant forresten en mikrokontroller som er enda bedre egnet enn Arduino Nano. Denne plugges bare rett inn i USB-laderen. Om da kan begge sensorene, (samt eventuelt LED-lampen(e)) monteres inn i samme boks, så trengs det bare en kabel mellom sensorboksen og strømforsyningen/kontrolleren. Såpass vanskelig må det nesten være, ellers er det jo ikke noe morro :-)



http://www.ebay.com/itm/1PC-New-Digispark-Kickstarter-Micro-USB-Development-Board-For-Arduino-/261547580376?

Endret 25. september 2014 av 77679857

[sevs]

Vel, ett av kriteriene er jo at han ikke ønsker å bore i dørkarmen/sluttstykket, så da må det vel bli en utenpåliggende (optisk) løsning. Tipper at ditt forslag om å gå inn i låsekassen blir enda mer omfattende for da må jo kabelen fra mikrobryteren føres ut fra døren i bakkant og det kan jo bli en heftig installasjon.

Hva med optisk inni dørkarmen?

[Professor Balthazar]



Vel, ett av kriteriene er jo at han ikke ønsker å bore i dørkarmen/sluttstykket, så da må det vel bli en utenpåliggende (optisk) løsning. Tipper at ditt forslag om å gå inn i låsekassen blir enda mer omfattende for da må jo kabelen fra mikrobryteren føres ut fra døren i bakkant og det kan jo bli en heftig installasjon.

Hva med optisk inni dørkarmen?

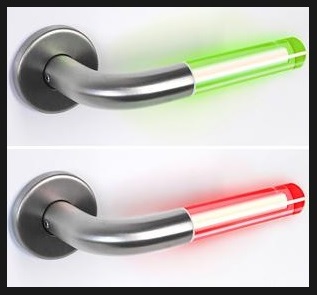

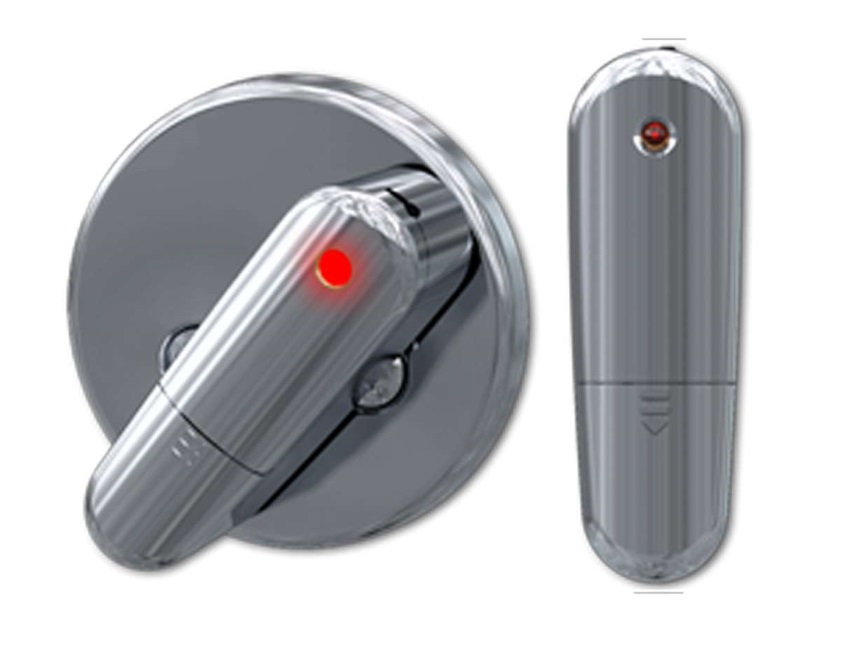

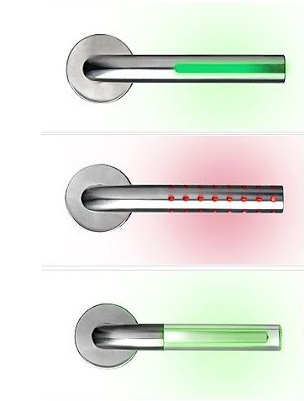

Se helt øverst i tråden. Christian kan ikke bore i karmen da det er et leiebygg. Ellers så var min første tanke at den enkleste måten å detektere om døren er låst eller ikke er å detektere på selve låsstemplet. Men klart, får du hele greia inn i døra og bruker et slikt dørhåndtak så ville det jo blitt supercoolt. Har etterspurt bilde av dørkarm og dørlås men det har ikke ChristianW tatt seg bryet med å laste opp. Vet ikke om han har droppet prosjektet eller ikke. Se også disse to linkene:



http://www.automatedhome.co.uk/Reviews/LED-Door-Lock-Status-Indicator-Hack.html



http://www.neweggflash.com/Product/9SIA35T1A66527/ProductDetail.html

Endret 25. september 2014 av 77679857
