Thevenin ekvivalent


Anbefalte innlegg

Videoannonse
Annonse

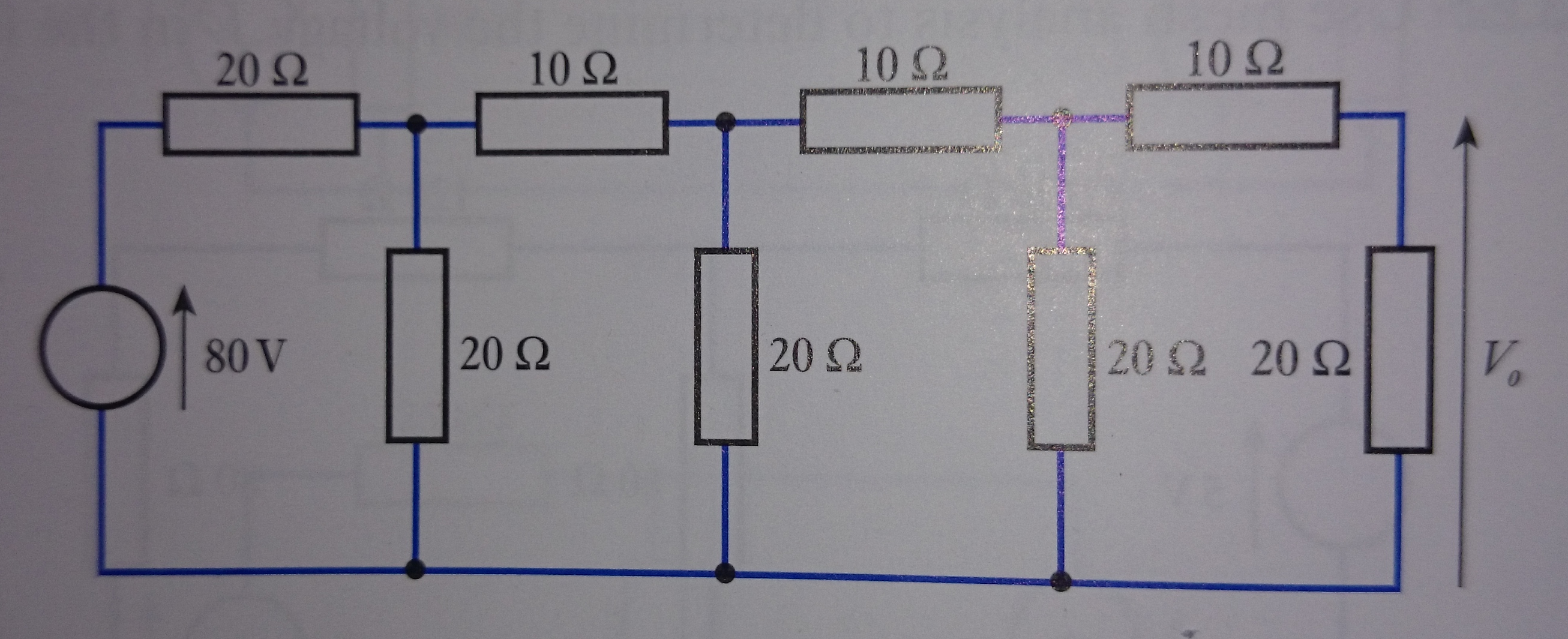

Altså. Du vil ha én motstand som er samme verdi "sett fra" spenningskilden.



Begynn fra høyre å slå sammen alle sammen.



1: Ta de to til høyre som er seriekoblet og pluss de sammen

2: Ta loddrett nr to fra høyre (som nå er i parallell med resultantmotstanden fra 1) og lag en ny motstand. Husk hvordan man jobber med parallellkoblede motstander.

3: Jobb deg videre mot venstre til du sitter igjen med én motstand.

Lenke til kommentar

Gjort som foreslått over vil du ende opp med litt morsomme brøker.



Du kan starte i motsatt ende (venstre) og gjøre transformasjoner mellom Norton og Thevenin ekvivalenter for spenning/strøm kilden og den nærmeste motstanden. Det vil da bli enkelt å regne serie/parallel med neste motstand (fra venstre).



I denne oppgaven er det antagelig det som er meningen siden da du alltid vil jobbe med mostander på 10 eller 20 ohm ved valg av denne metoden.



Jeg fikk også 5V (nøyaktig), og brukte med denne metoden mindre enn 2 minutter med hoderegning.



http://en.wikipedia.org/wiki/Th%C3%A9venin%27s_theorem#Conversion_to_a_Norton_equivalent

Endret av Dr_VingTor
Lenke til kommentar
