Hei!



Jeg har lenge tenkt jeg skulle legge ut prosjektet mitt på diskusjon.no, men det ble bare til at det ble liggende på overclock.net i stedet. Legger nå ut litt informasjon om prosjektet her også, vil først rekke en takk til Techbay.no v/ Hans Petter Faale som har hjulpet meg med gode priser, veiledning og god service. Anbefaler Techbay.no til alle andre som skal kjøpe vannkjøling i Norge, om de ikke har det på lager, skaffer de det i løpet av kort tid.



Bakgrunnen for dette bygget er egentlig at jeg var lei billige skjermkort og varme prosessorer, bestemte meg i slutten av 2013 om å vannkjøle min daværende datamaskin. Det egentlige eventyret startet vel heller da.



Dette bygget er den "ultimate" maskinen i mine øyne, den baserer seg på Asus Rampage IV Black Edition og en brukt i7-3930K, som i grunn er en god kombinasjon. Når det kom til skjermkort var jeg først borte i Asus DCUII R9 290 (returnert på angrefrist), deretter ble det 2x MSI Lightning R9 290X (returnerte disse også) og bestilte 4x Sapphire Radeon R9 290X (på tilbud hos CDON.no). For de av dere som har disse kortene eller har hatt de/sett de så utvikler ett av dem utrolig mye varme, og for de som ikke har prøvd mer enn ett eller to av disse kortene på luft med 100% viftehastighet har ingen anelse om hvilke mengder med varme og støy fire av disse gir fra seg. Valget om å gå over til vann var dermed lettere enn før jeg kjøpte de (det var alltid planene å vannkjøle de uansett), og vannkjøling på CPUen hadde jeg allerede så en liten "utvidelse" var jo nødvendig. Dermed ble det et prosjekt ut av det.



Komponenter:



Asus Rampage IV Black Edition X79 (kjøpt hos Dustinhome.no)

Intel i7-3930K (kjøpt brukt) --> Intel i7-4930K

16 GB Crucial BallistiX Elite 1866 Mhz (kjøpt nytt for omtrent ett år siden) --> 32 GB 2400/2666 Mhz RAM

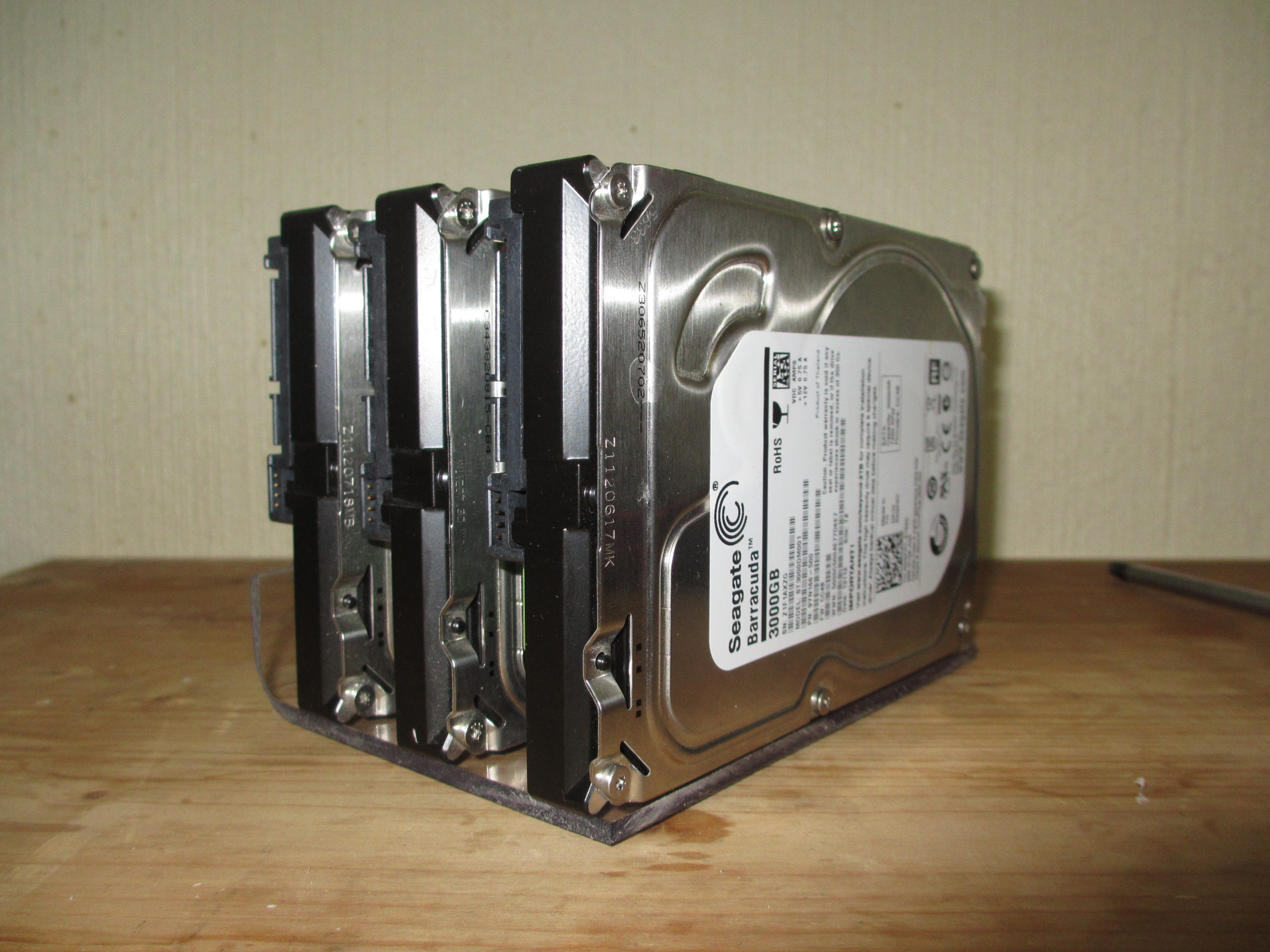

3x Seagate Barracuda 3TB (kjøpt hos Proshop.no for ett og et halvt år siden)

2x Sandisk Ultra Plus 256GB (kjøpt hos Netonnet.no for omtrent ett år siden)

2x EVGA G2 1300W (den ene er to år gammel, den andre er ny)

4x Sapphire Radeon R9 290X (alle ble kjøpt i sommer hos CDON.no)

Corsair Carbide Air 540 sort (kjøpt hos Netonnet.no)



Vannkjøling:

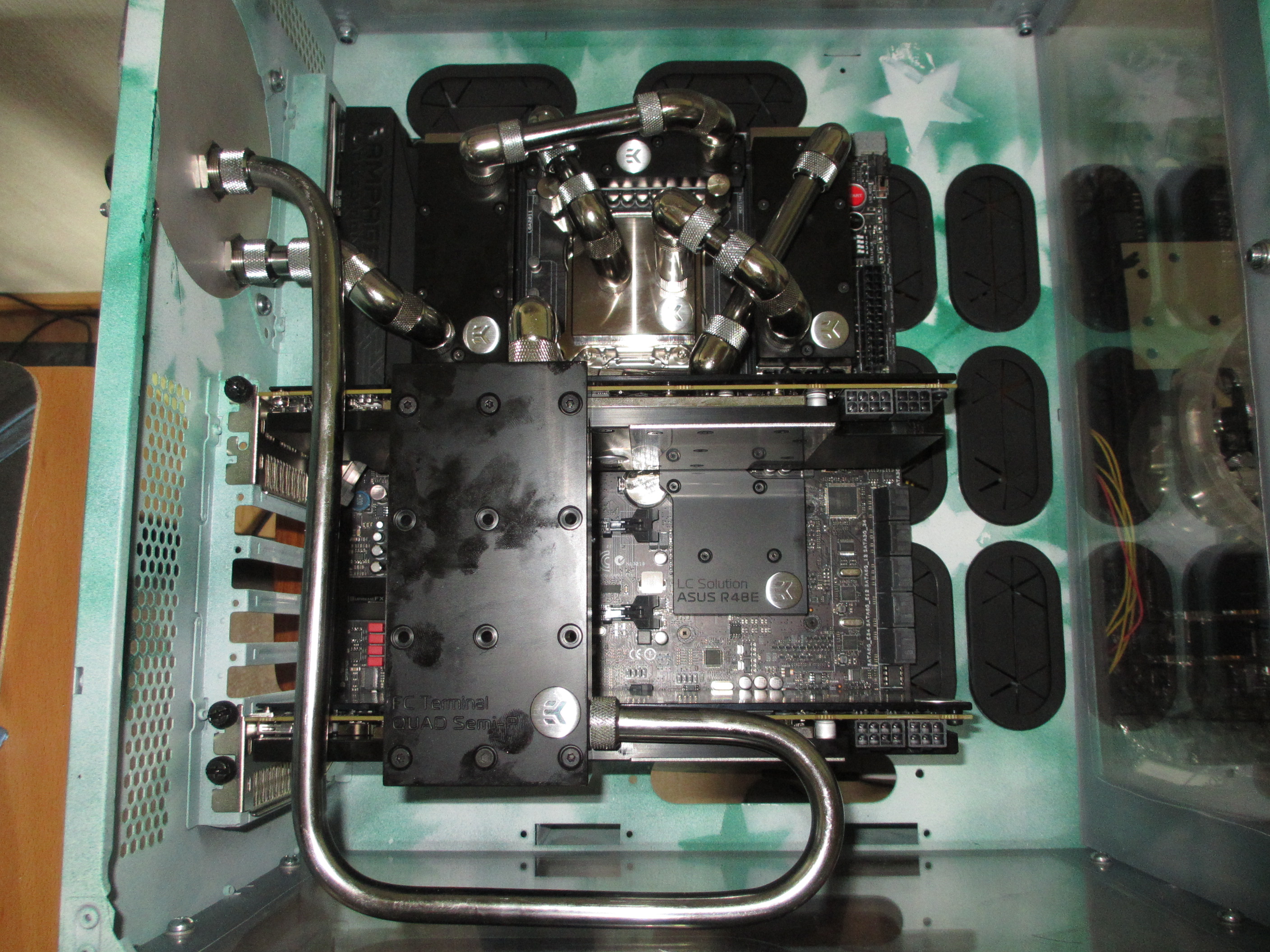

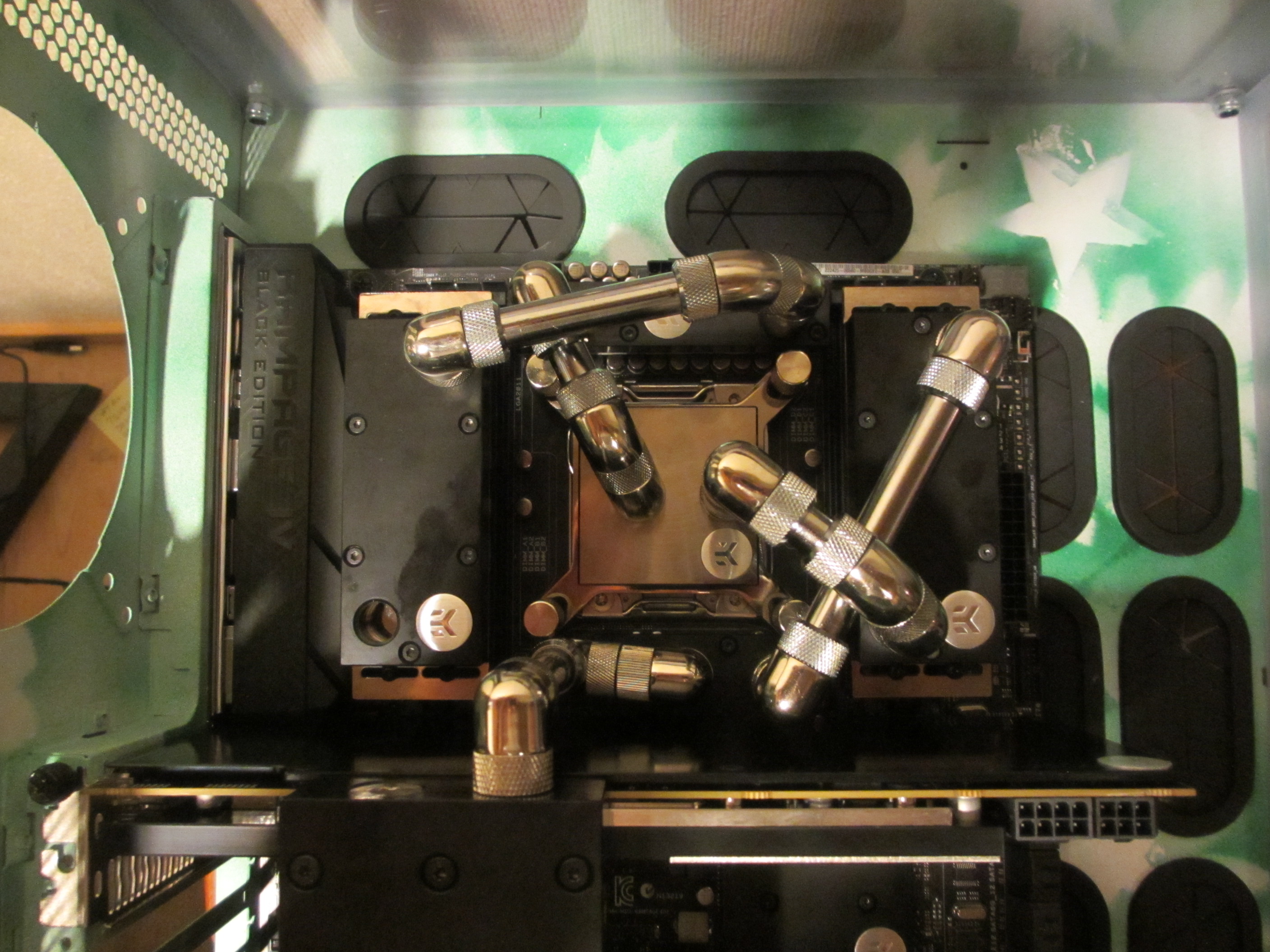

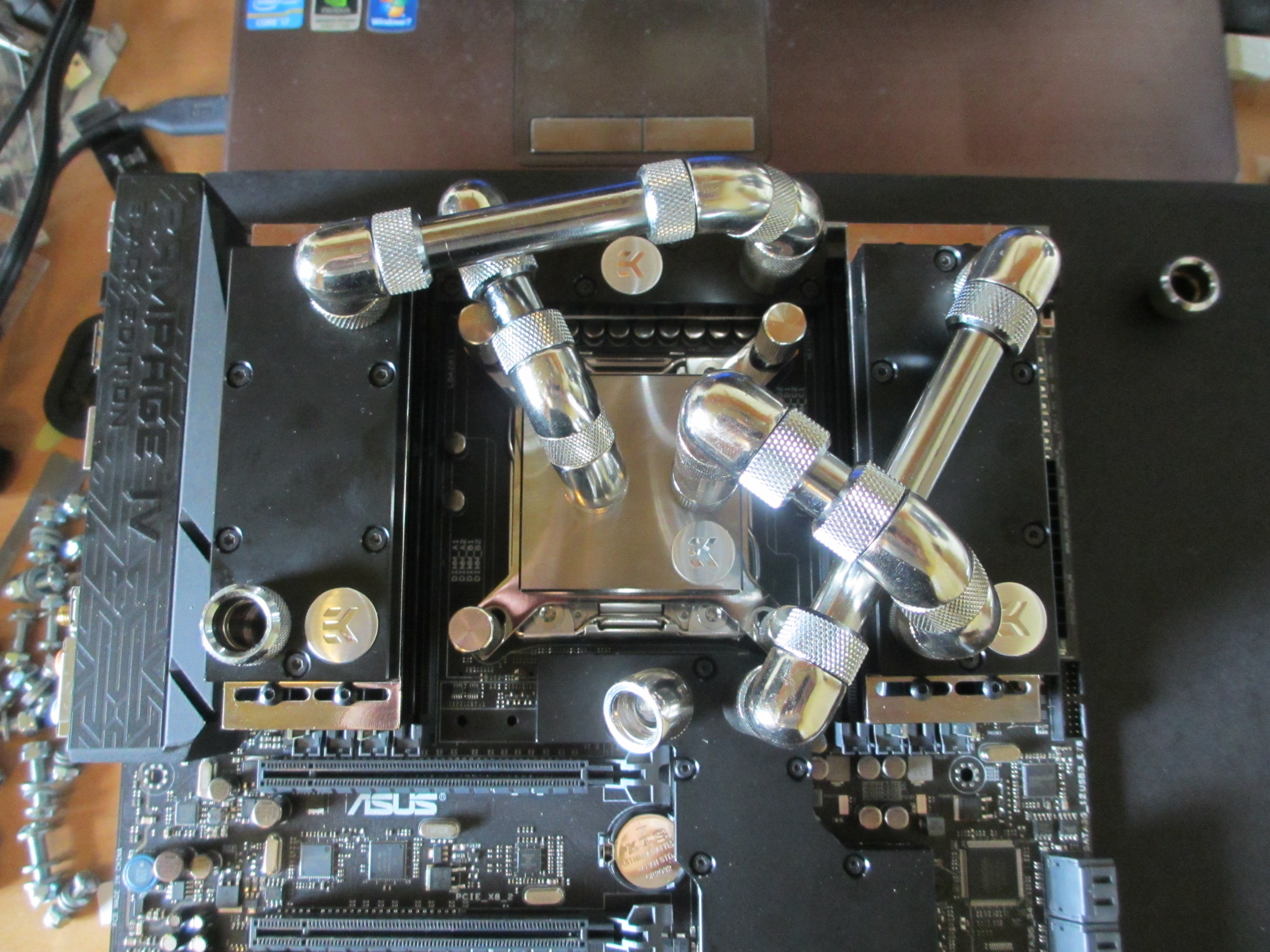

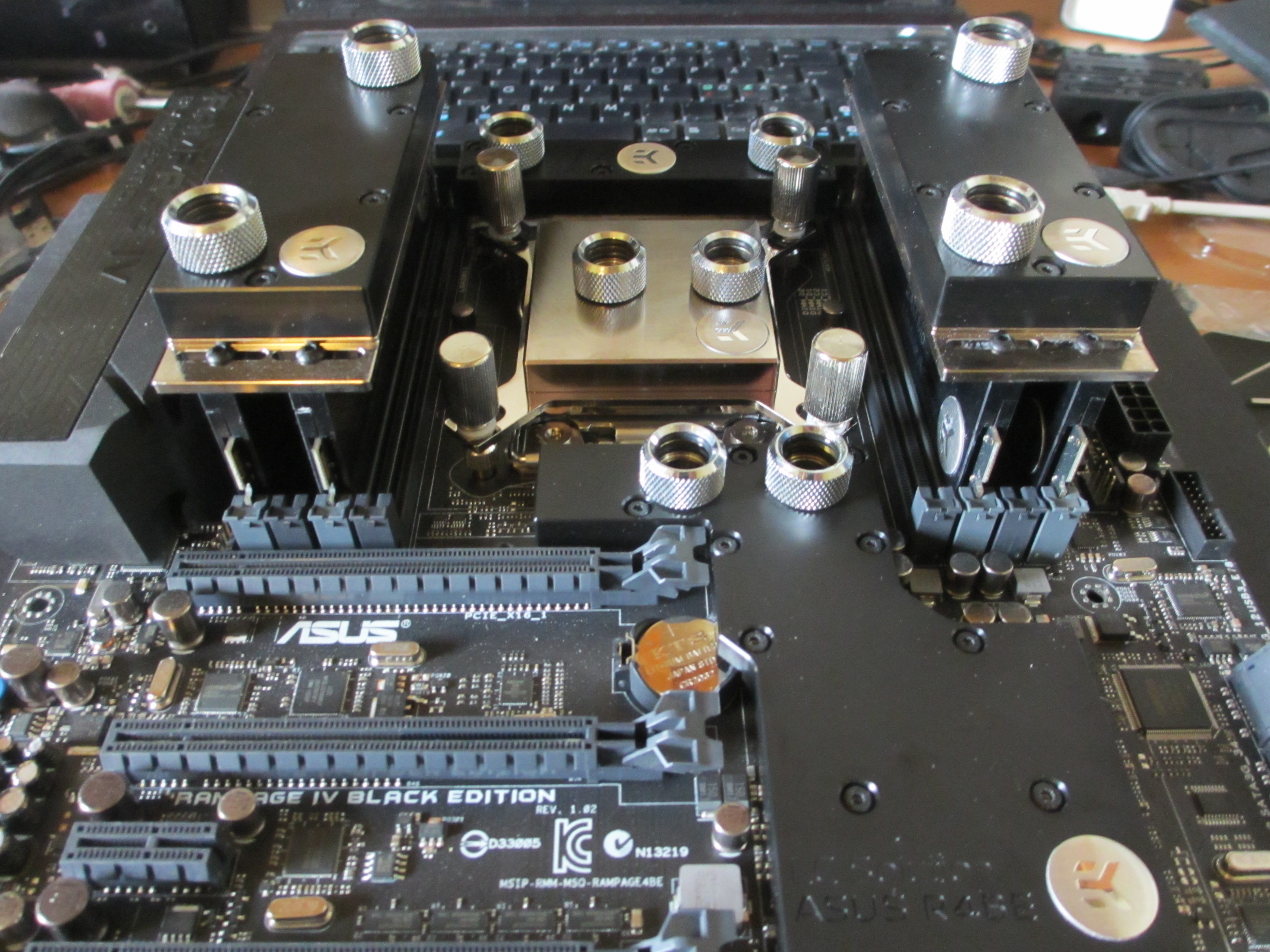

EK-FB ASUS R4BE - Acetal+Nickel

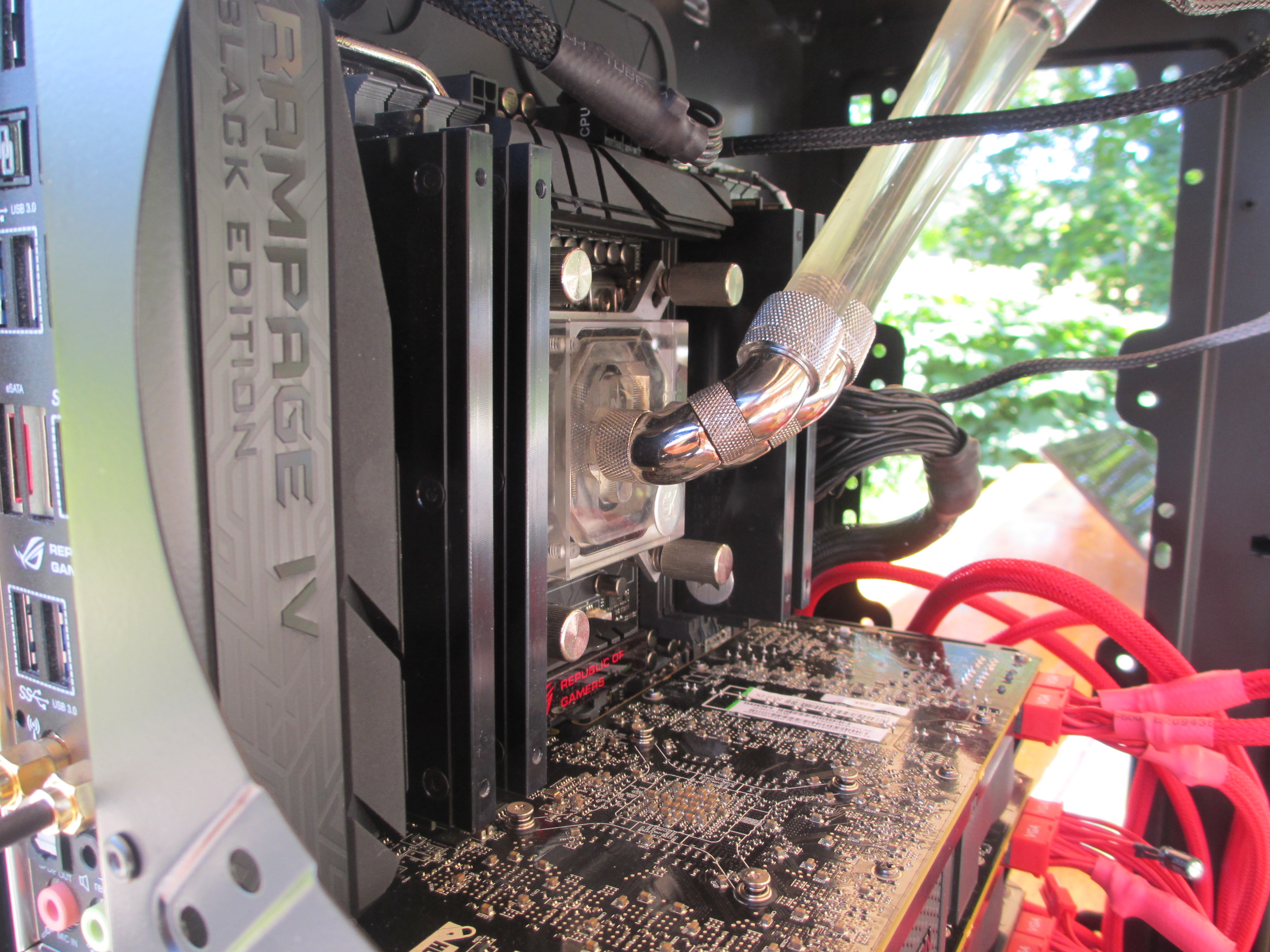

EK-Supremacy Full Nickel Clean CSQ med EK-Supremacy Elite brakett

2x EK-DOMINATOR X4 Nickel Plexi med 2x Acetal Clean CSQ topper

4x EK-FC R9 290X Acetal+Nickel Rev 2.0

4x EK-FC R9 290X bakplater, sorte

EK-FC Terminal Quad, Semi Parallell - Acetal

XSPC Dual D5 5 1/4"

2x Swiftech MCP655

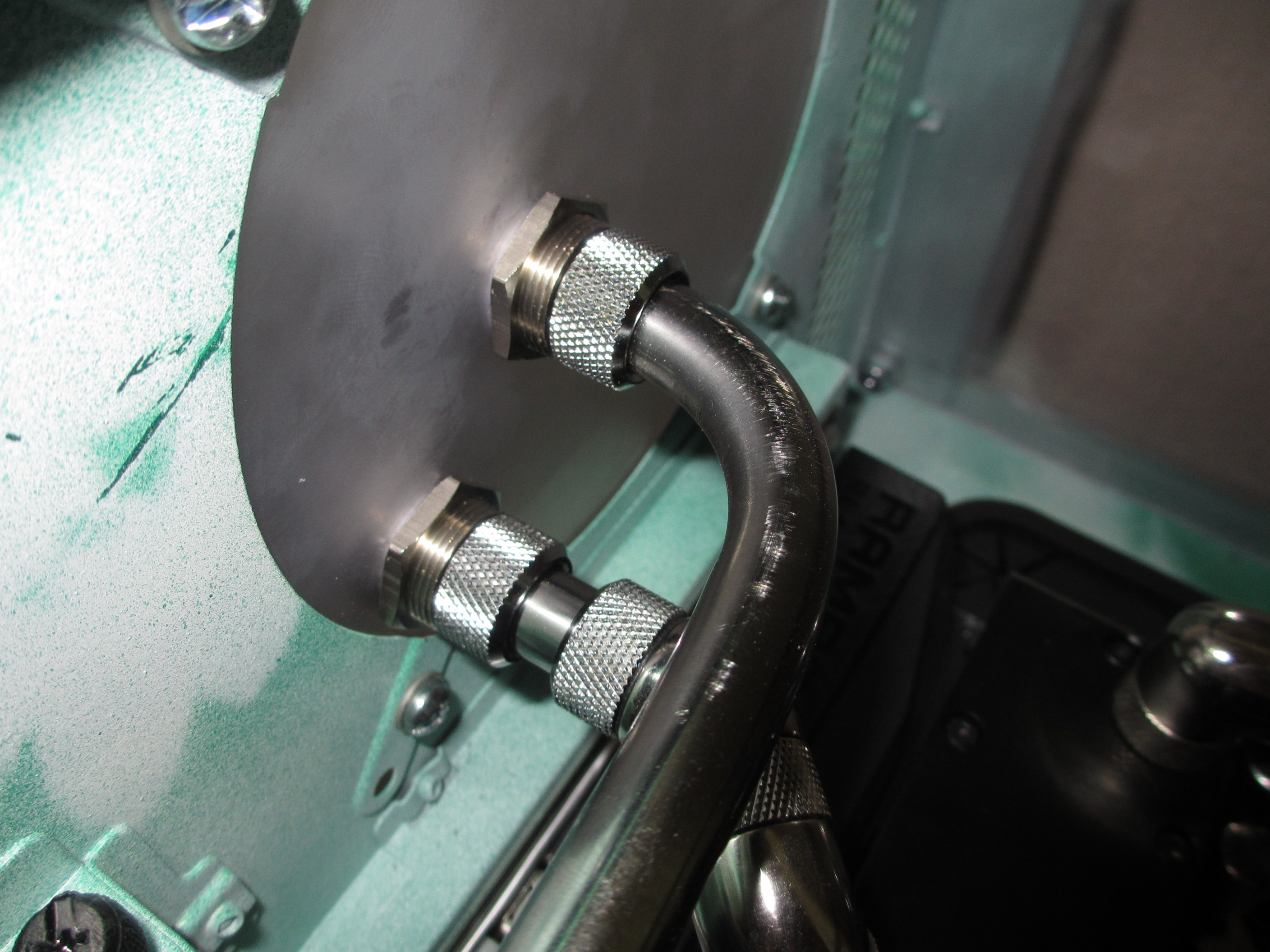

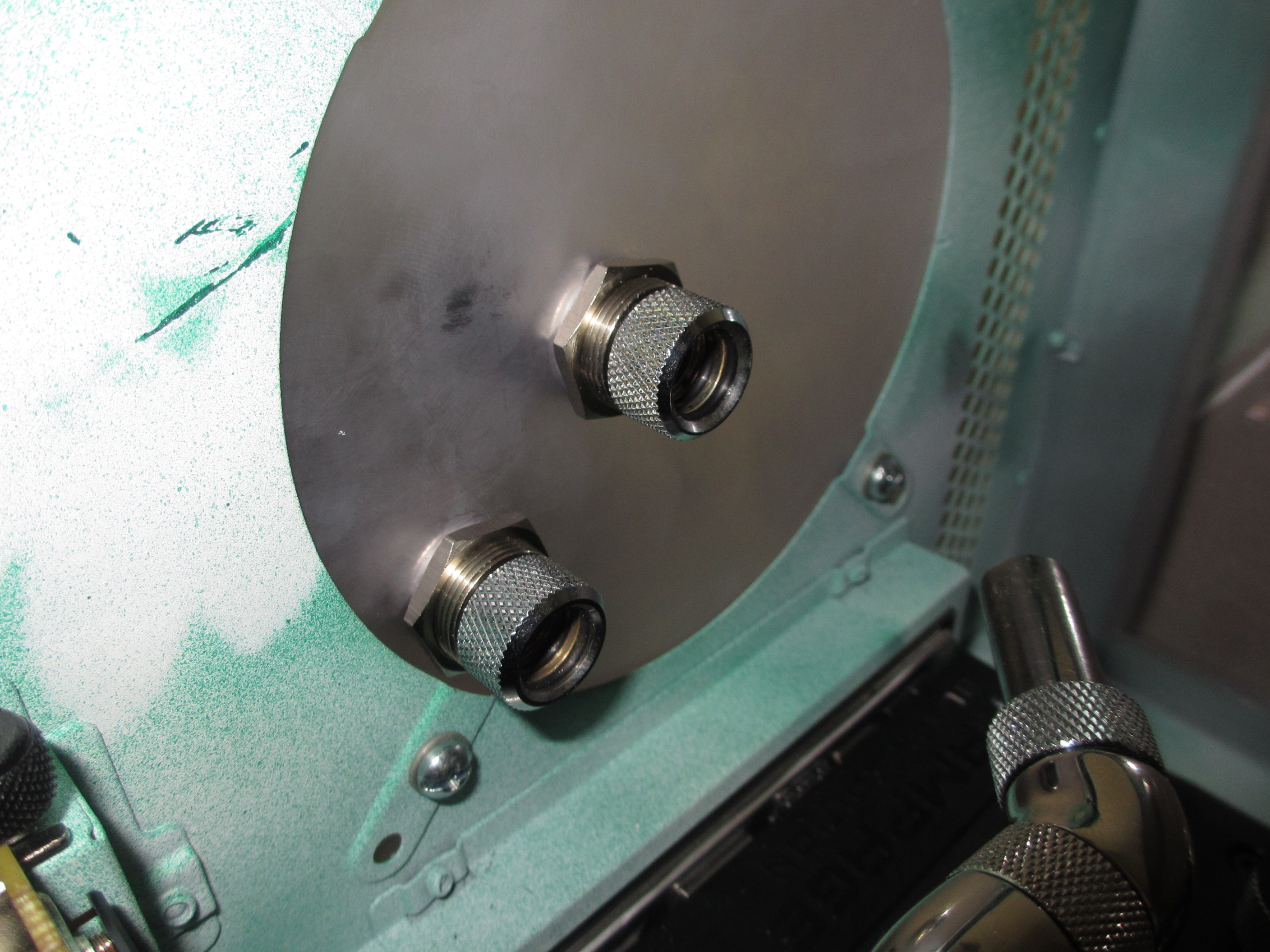

2x Koolance QD3 gjennomføringer + 2x male med kompresjonsnipler

2x Alphacool Nexxxos Monsta 480 lakkert hvite

2x EK-XTX240 lakkert hvite

1x WaterCool MO-RA3 420 LT

15x Bitspower Multi-Link Adaptere Silver Shining

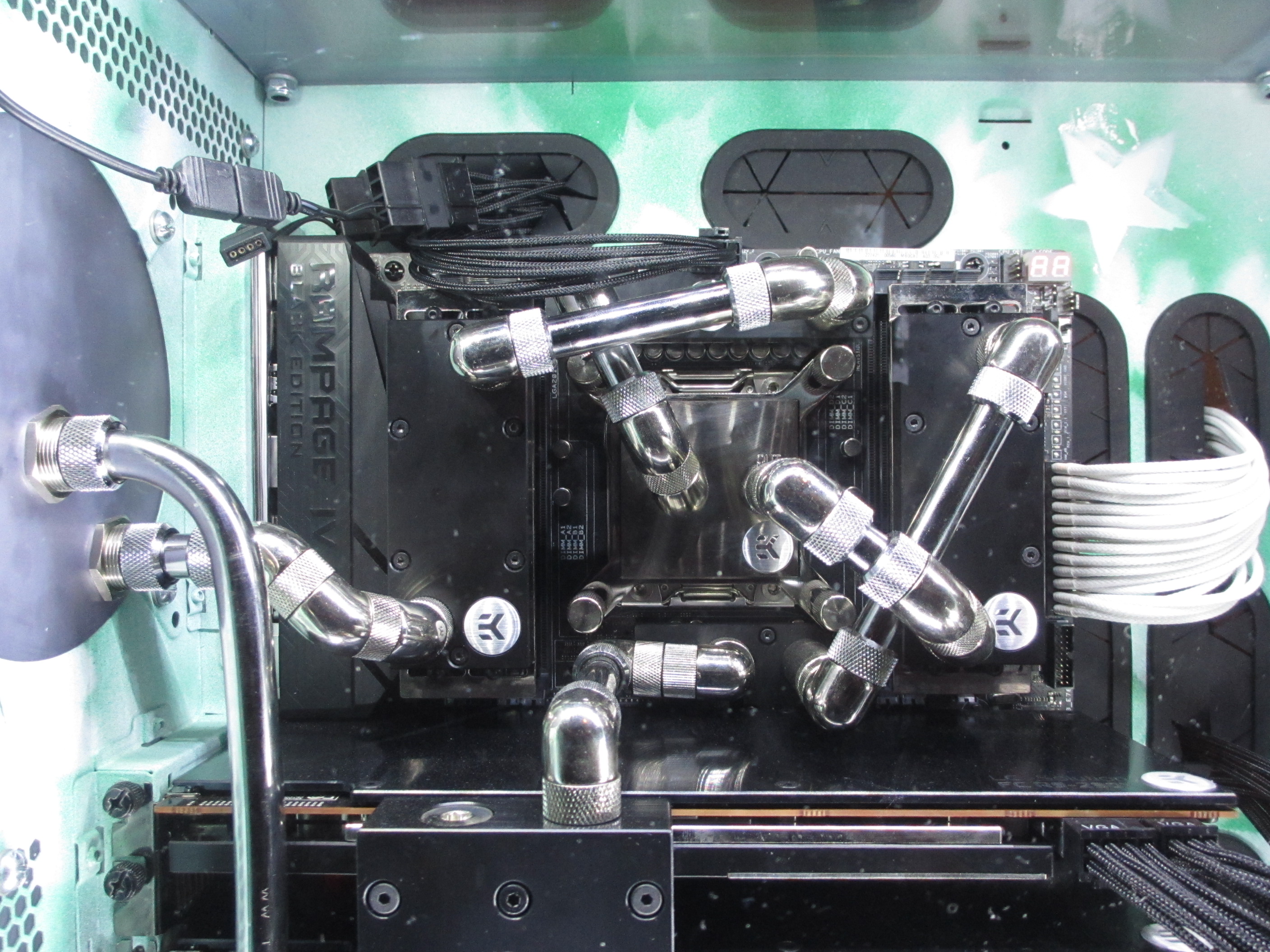

8x EK-PSC 90 graders svivler Nickel

9x EK-PSC 45 graders svivler Nickel

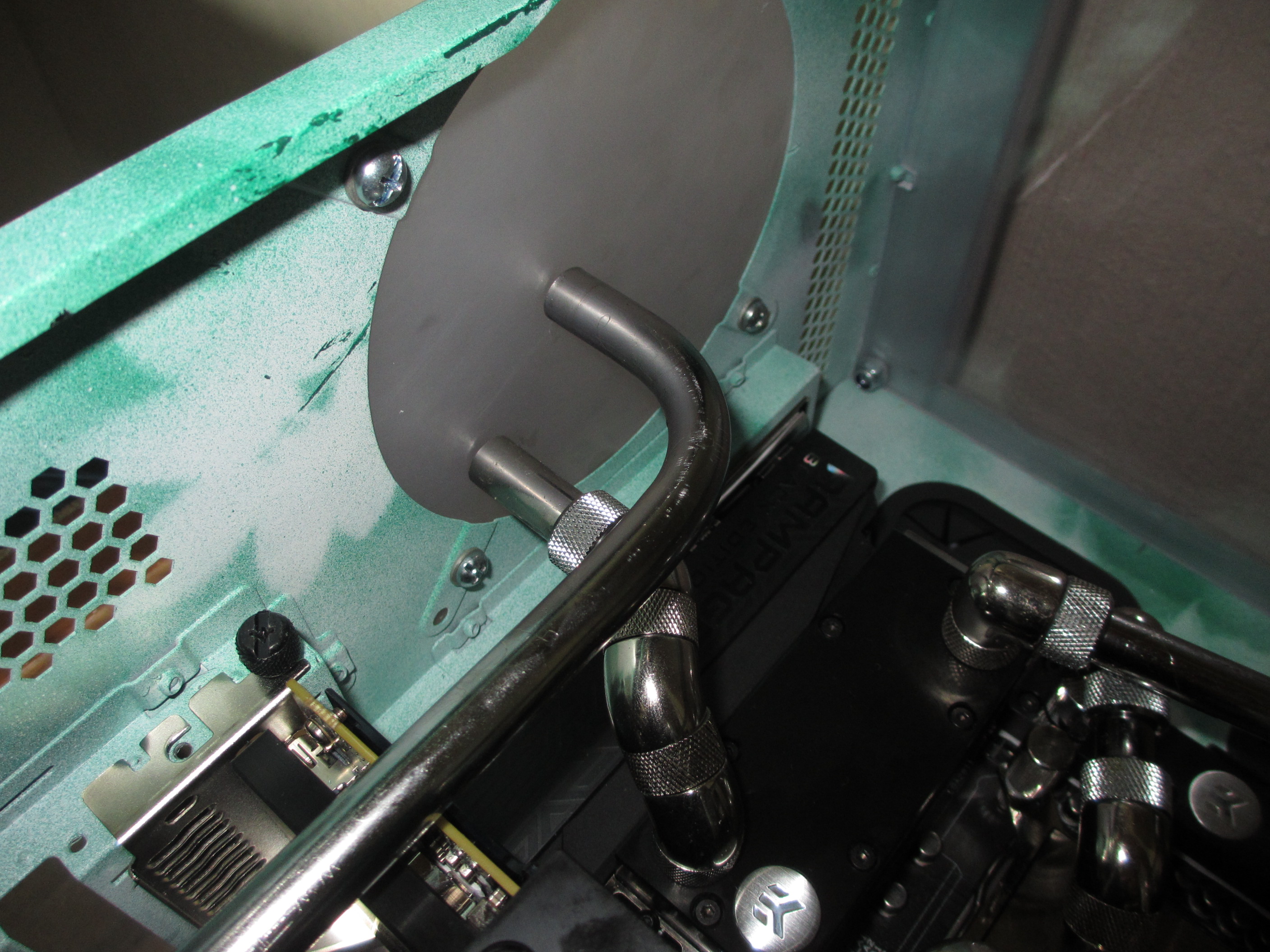

Biltema Nickel-plated copper tubing 12/10 mm

4x forlengere (av diverse lengder) alle sølvfargede



Tilbehør:



4x Corsair SP120 High Pressure lakkert hvite

4x Noctua NF-F12 lakkert hvite

4x Phobya G-Silent 700 rpm (120 mm) lakkert hvite

9x Cooltek 140 mm 900 rpm --> kjøpt 9x Cooltek 140 mm 900 rpm til.

2x Swiftech PWM-controller

2x EVGA G2/P2 Black sleeved cables

1x 24-pin forlenger, 30 cm (hvit) --> sort bestilt.

Samsung U28D590 (4K skjerm)

NAD D 1050 DAC

Pioneer S-DJ08 (studio høyttalere)

Logitech G400

Logitech G105 MW3 edition

2x AKASA white LED strips

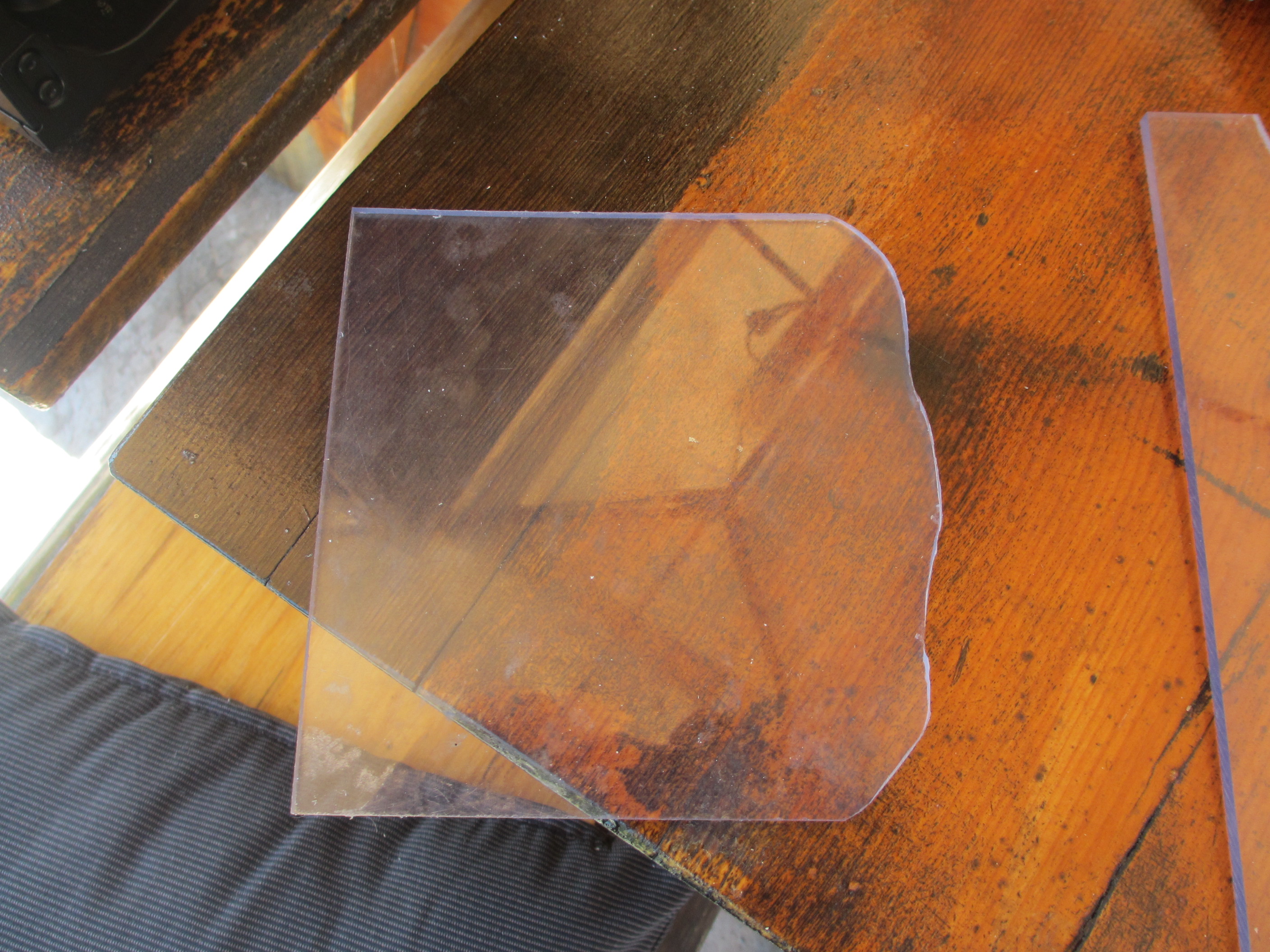

Acryl-paneler

x-antall M4/M5/M6 skruer, skiver og muttere.

2x LD Cooling Vandal Switch 19 mm Silver (hvit og blå LED ring)

Diverse kompresjonsnipler, destillert vann osv.



Mange av delene er fra mitt forrige bygg, alt dette er ikke kjøpt i år engang.

Totalpris så langt er over 60 000 kroner, og mer kommer det til å bli ....

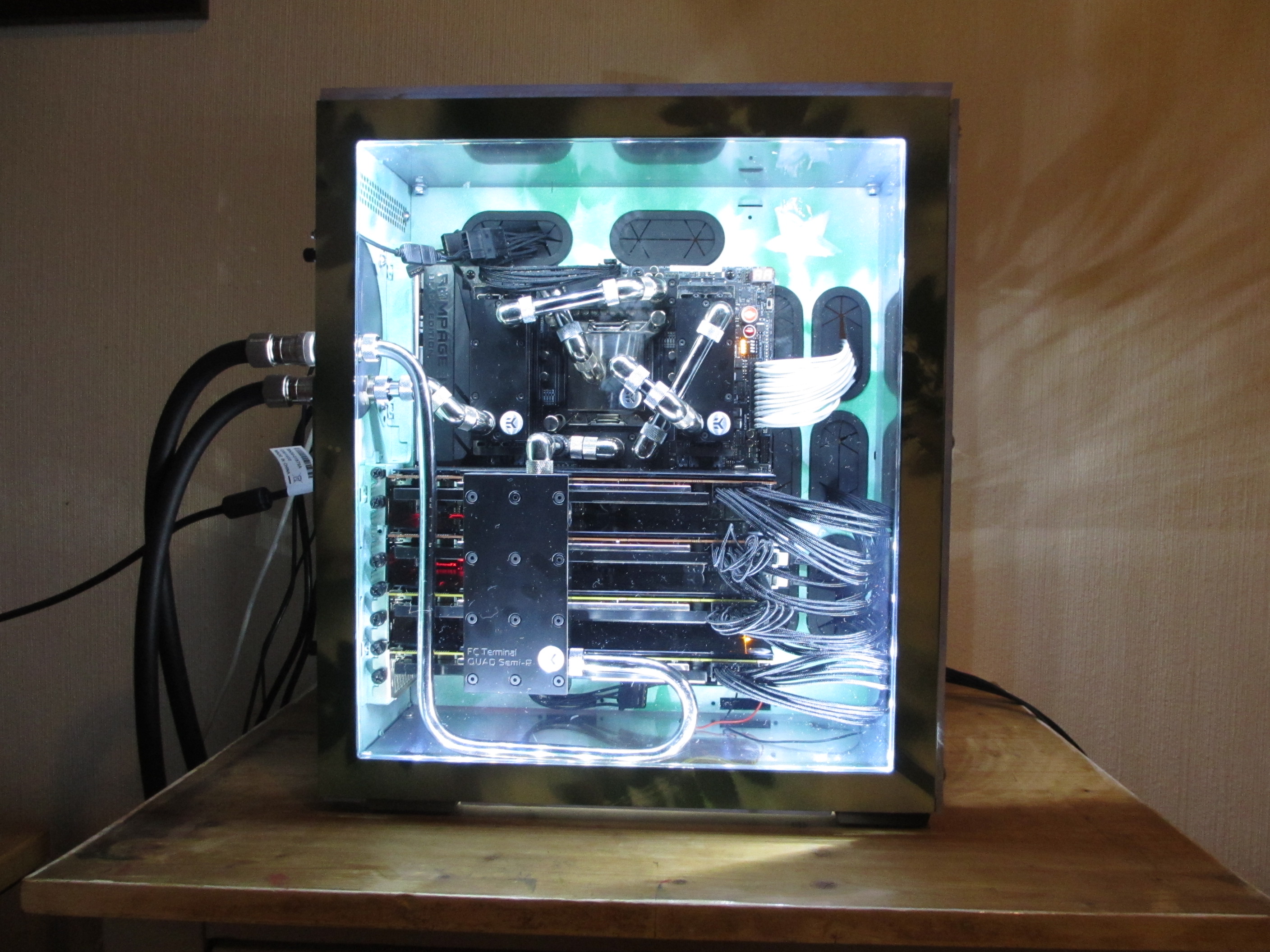

Maskinen ble "ferdig" bygget den 10. August i år (omtrent 3 uker siden pr. dags dato), nedetid i denne perioden er 3-4 dager da den ene EK-radiatoren plutselig sprakk da loopen var full av vann så pr. dags dato er systemet "tørt" og venter på oppgradering av radiatorer, cpu og minnebrikker.

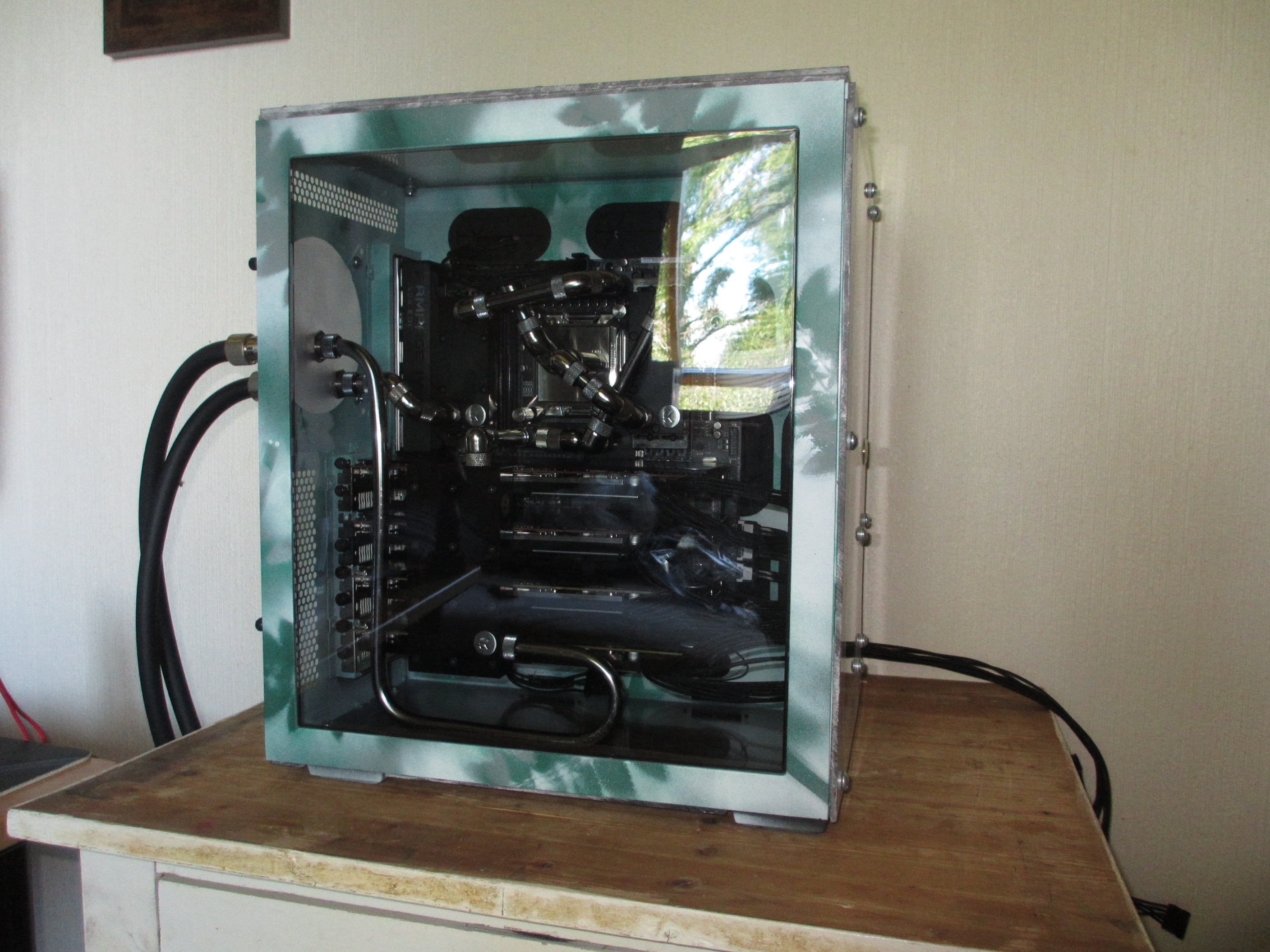

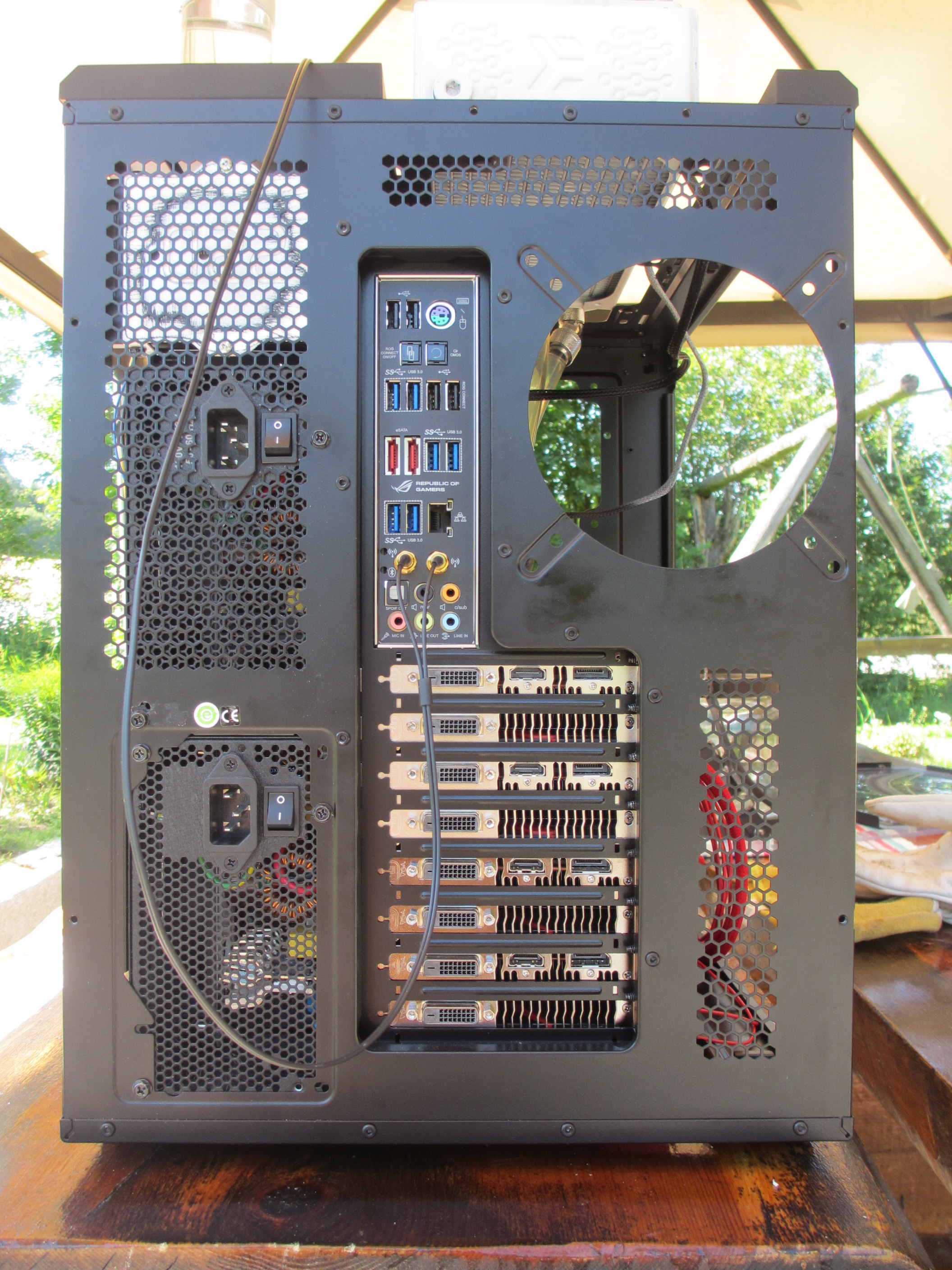

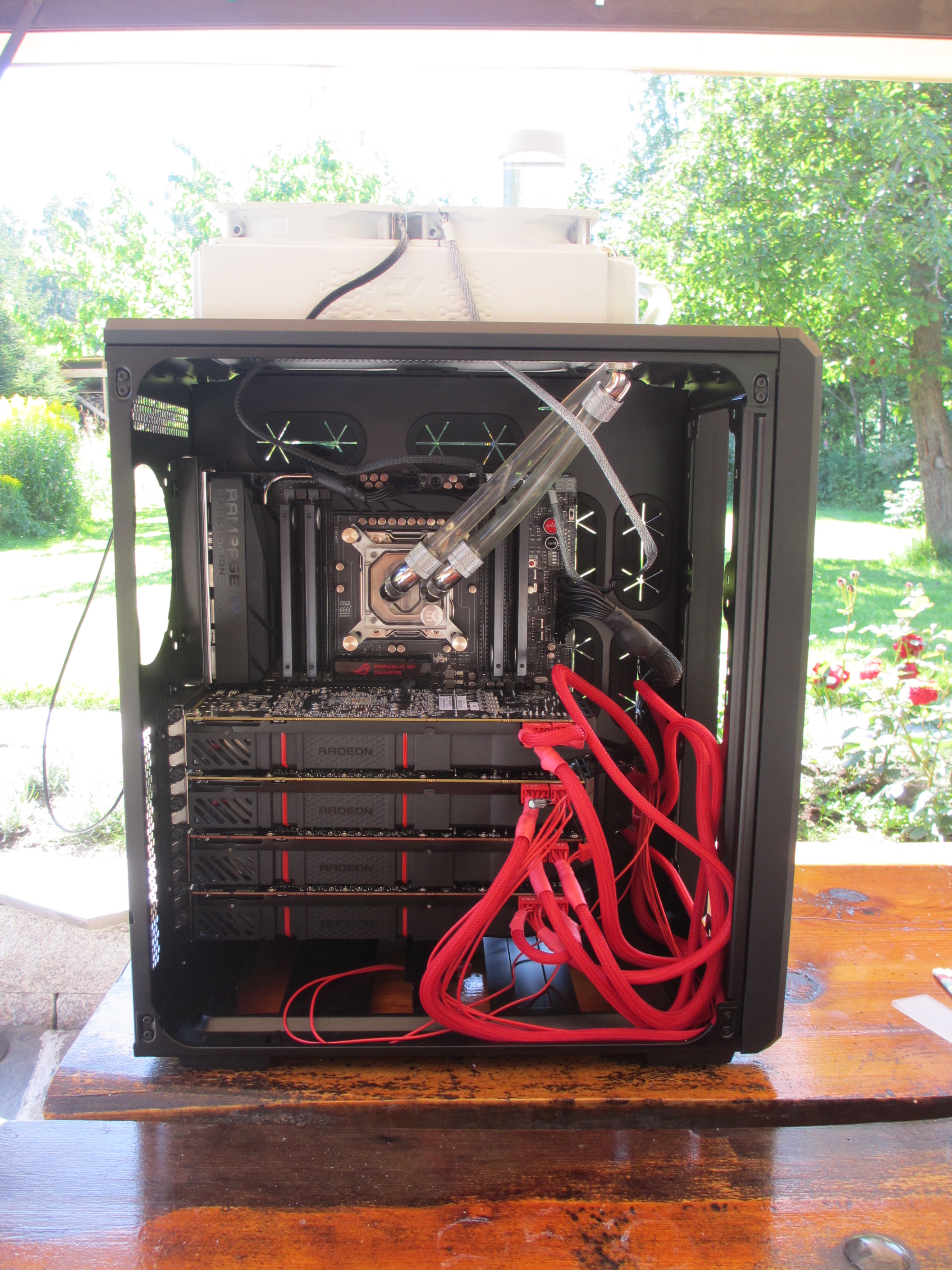

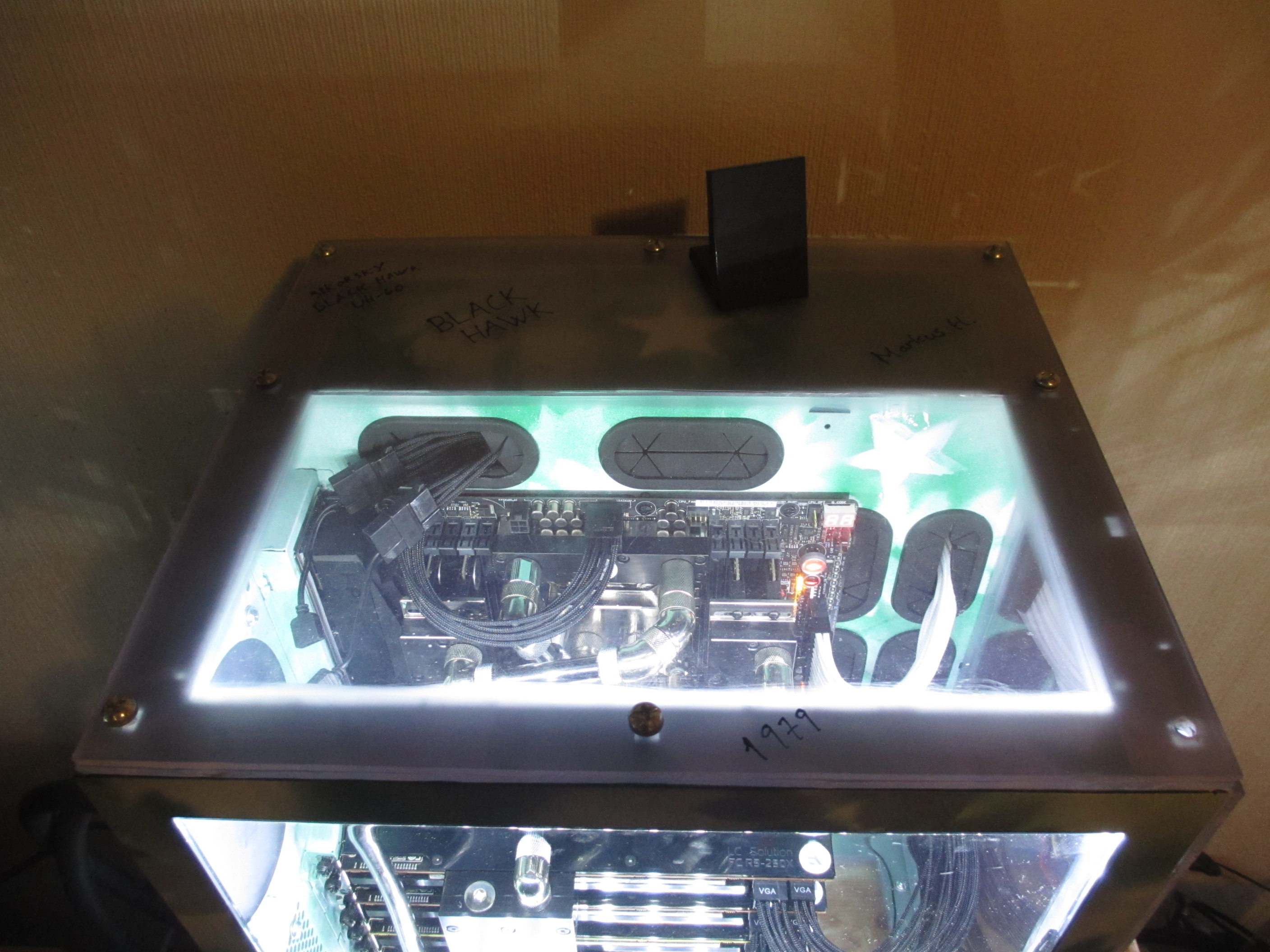

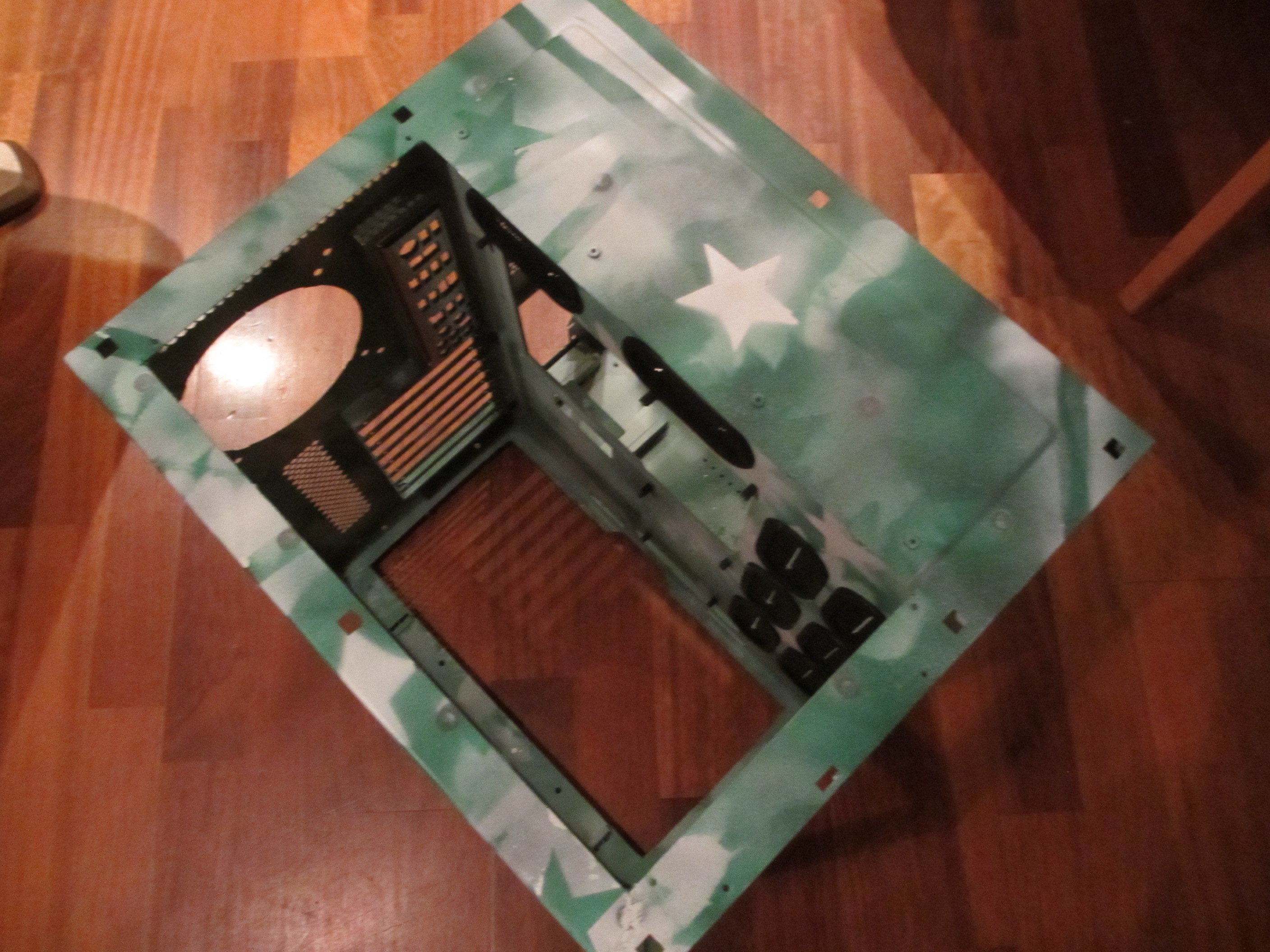

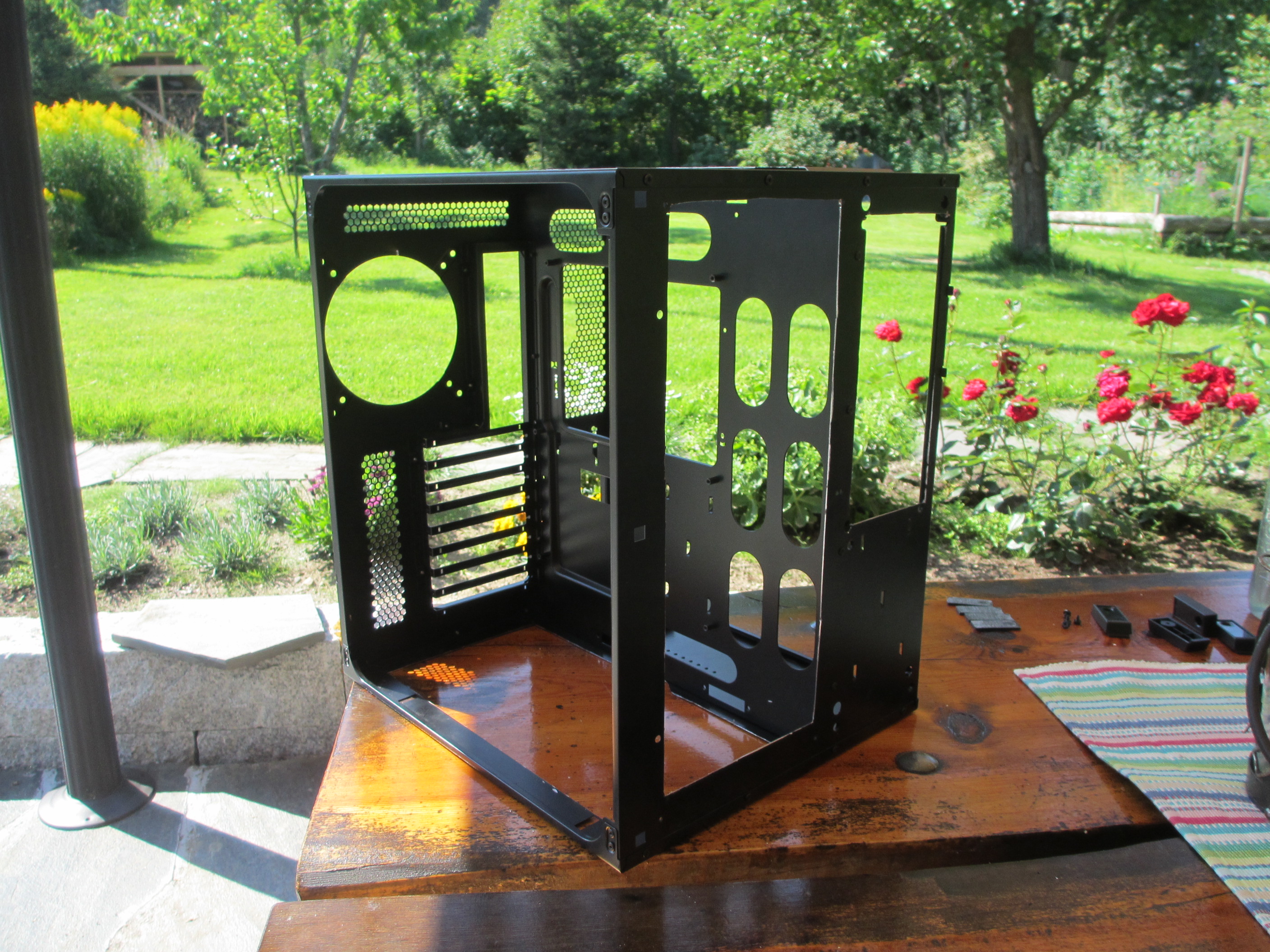

Tanken bak dette bygget var "enkelt og trygt" så jeg skulle i utgangspunktet bygge med bare kompresjonsnipler og myke slanger, uten noe såkalt "hard tubing" og modifisering. Men ventetiden på noen av delene ble for lang, så jeg brukte noe av ferietiden på å kutte ut fronten, bunnen, toppen, fjerne 5 1/4" bayene, fjerne hotswap-kontaktene, kutte ut/borre hull til den andre strømforsyningen. Det ble til at de originale dekslene ble "revet av" til fordel for penere "paneler", så jeg lot kreativiteten slå seg løs. ALLE ledninger, kontakter, knapper og paneler til denne maskinen er byttet ut med andre deler som jeg synes ser mer estetisk ut.

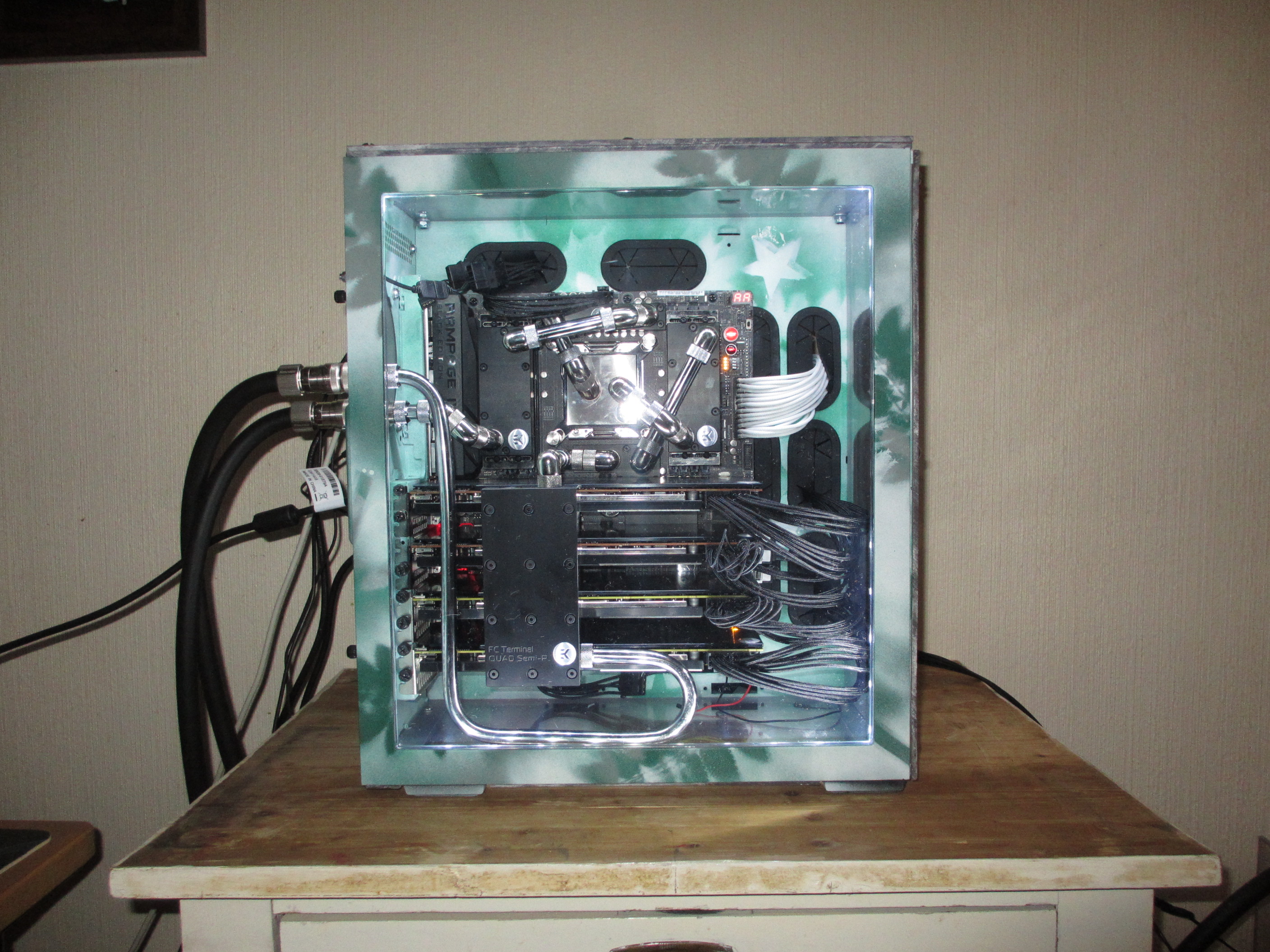

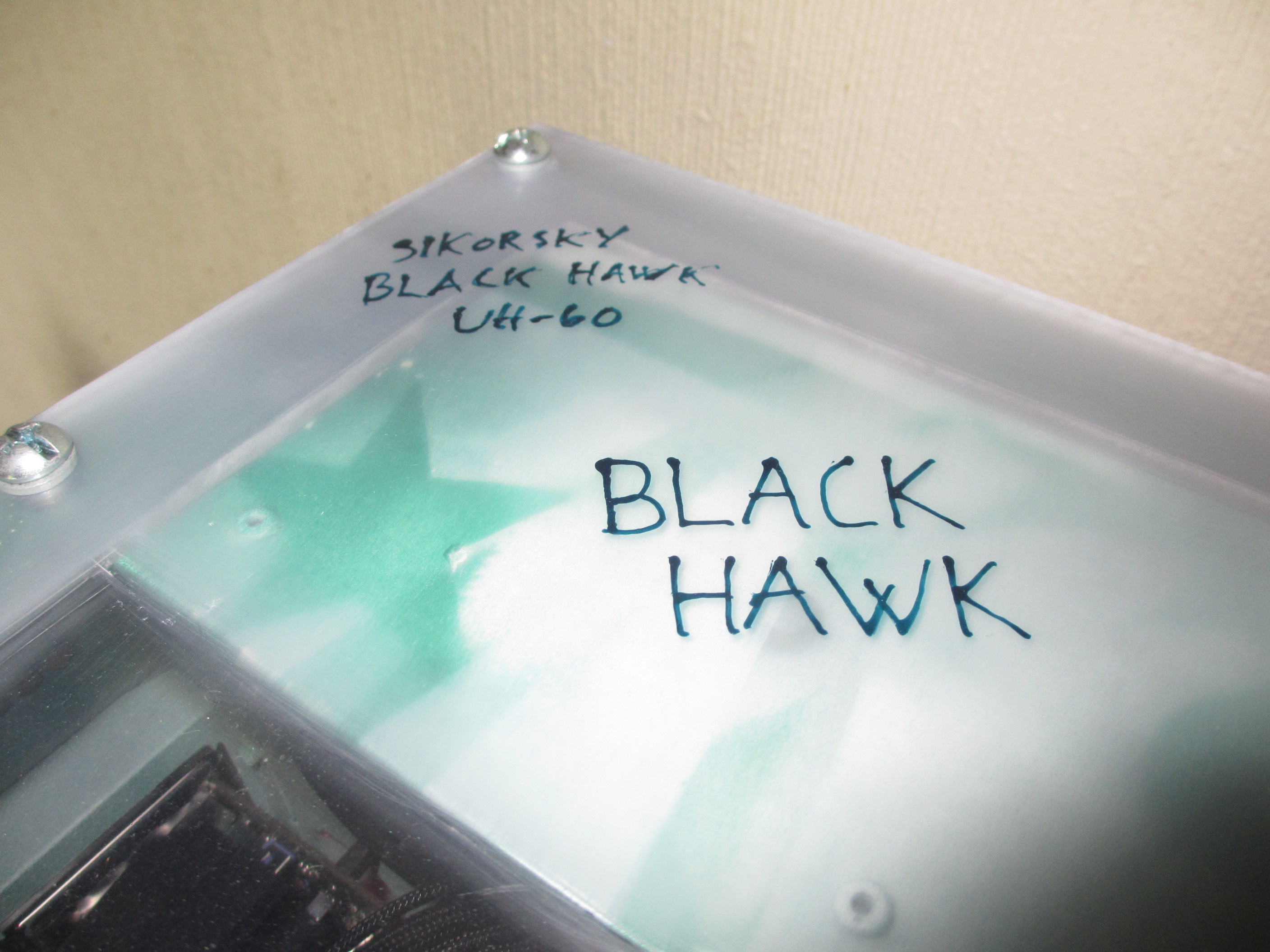

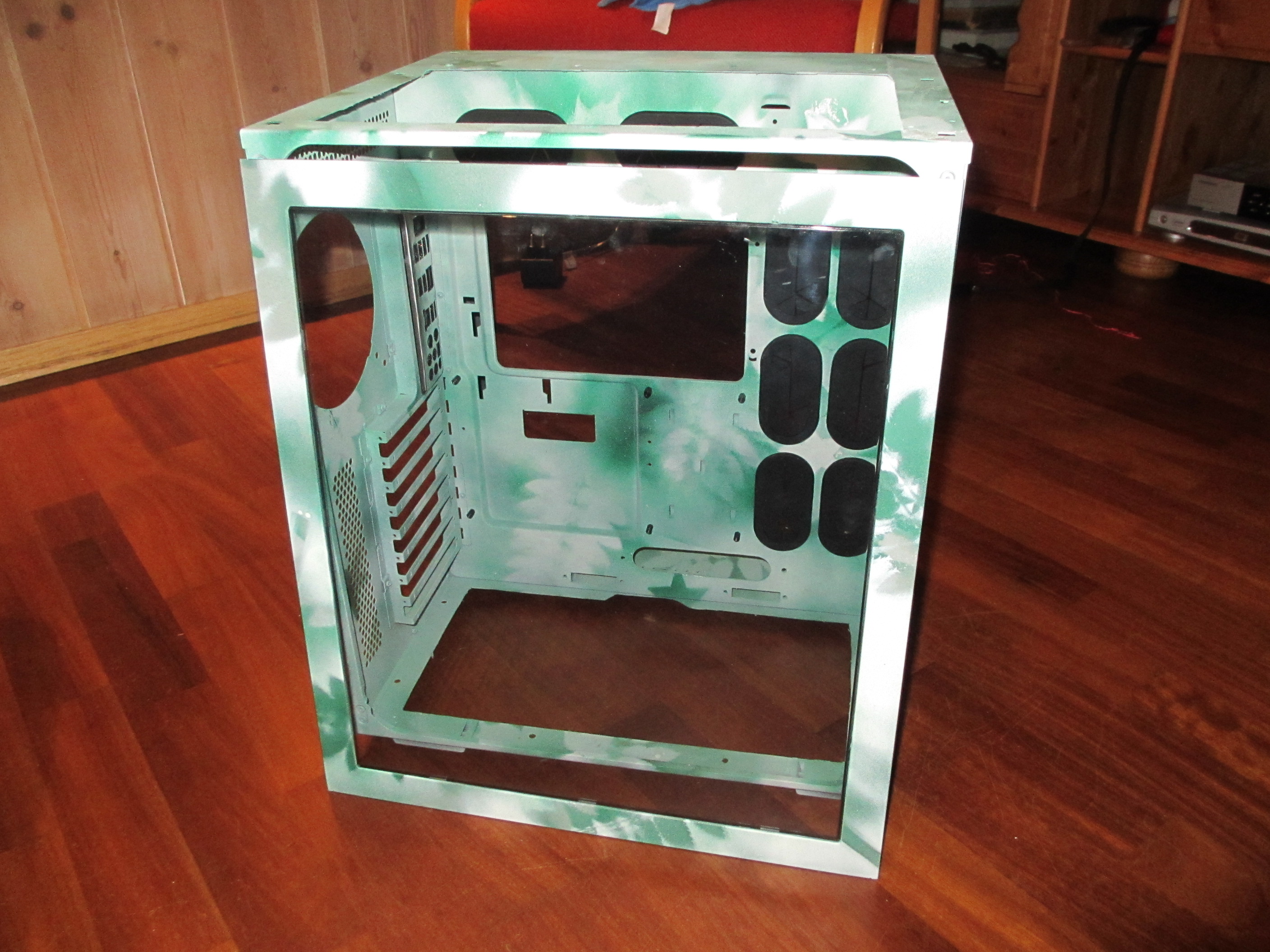

Colorscheme var i utgangspunktet sølv og svart, men det fikk et innspill av grønt og hvitt også. All modifisering, kapping, borring, sliping, lakkering og bygging er gjort av meg selv.



Bilder:

























































Original build-log på OCN: http://www.overclock.net/t/1497741/build-log-project-black-hawk-x79-z77/0_100#post_23036493



Kommentartråd: https://www.diskusjon.no/index.php?showtopic=1625393

Endret 27. oktober 2014 av TooLazyToCheat

[War]

Feil plass, slett meg

Endret 31. august 2014 av War

[TooLazyToCheat]

Oi, ser at jeg har glemt å skrive hva som skal skiftes på denne maskinen.



Vel, det har seg slik at den 3930K-prosessoren jeg har nå ikke er noe særlig til overclocking-vennlig, den klarer 4,5 Ghz på 1,408 volt i CPU-Z med 1866 Mhz minne, 4,6 Ghz på 1,440 volt i CPU-Z med 1866 Mhz minne, prøvde å få 4,7 Ghz stabilt, men det gikk ikke opp til 1,456 volt. Tok da en avslutning om å prøve å skaffe meg en bedre prosessor, kanskje av nyere dato (selv om Sandy Bridge-E er mest ønsket), både grunnet temperatur og voltage de kan takle. Det var en fyr i USA som tok kontakt med meg og ville selge meg en i7-4930K som var en god chip, som klarer 4,8 - 5 Ghz på forholdsvis grei voltage.

Han frarådet meg å kjøpe 8GB-minnebrikker fordi de visstnok var forferdelige å overclocke på hovedkortet jeg har (RIVBE), så jeg vil nok bare bruke de brikkene jeg allerede har (og håpe at de klarer 2400/2666 Mhz) fra originalt 1866 Mhz. Oppgraderingen av radiatorer blir en MO-RA3 420 LT til med 9x 140 mm 900 rpm vifter, så får jeg håpe det klarer å holde temperaturene nede på komponentene mine. Sitter og venter på 3x Koolance QD3 med 1/4" gjenger og en EK-D5 X-Res 140 CSQ til (som skal monteres på fremsiden av hver MO-RA3 radiator). de to pumpene skal kjøres i serie for bedre flow.



Planene videre (når maskinen er oppe og kjører):



- Få på plass 2133 Mhz, deretter 2400 Mhz, og til slutt 2666 Mhz (hvis ikke noe av dette går blir det nye brikker)

- Få på plass 4,8 Ghz ++ på CPU

- Få inn pt1/pt3-bios på skjermkortene og tweake med Asus GPU-tweak for fine clocker

[TooLazyToCheat]

En liten stund siden sist nå, det har ikke skjedd alt for mye, men "ny" CPU er på plass.



4930K @ 4,7 Ghz gikk på 1,3 volt i bios (daglig overclock)

4930K @ 4,8 Ghz gikk på 1,34 volt i bios (skal gå helt ned på 1,32 volt i følge forrige eier)

4930K @ 4,9 Ghz gikk på 1,38 volt i bios (stabilt med 1866 Mhz RAM)



Fikk 16GB Dominator Platinum 2400 Mhz CL9 i går (ikke montert enda)

Venter på å få kjøpt LD Cooling PC-V8 Reversed også, men de har den ikke på lager der jeg skal bestille fra, så jeg får vente til de får den inn igjen.



Blir nok antakeligvis to looper når jeg får nytt kabinett, ettersom det blir noen interne radiatorer så kan jeg ha CPU/Hovedkort på de og skjermkortene på de to MO-RA3ene. Poster bilder når jeg får nytt kabinett.

[TooLazyToCheat]

Da ble LD-Cooling PC-V8 Normal Black/Red bestilt, med XL window, 2x rød PCI-slot covers, 1x Dual SSD adapter og litt annet smådill.

Bestilte dual psu extender fra DI.no også blir det noen radiatorer og vifter innvendig for å "fylle" opp litt.



Dette blir en "work in progress" maskin, fordi det antakeligvis vil kjøpes ett eller annet til den hele tiden.
