[Løst] LED diode til å aktivere relè?

[Professor Balthazar]

Sorry, rakk ikke å koble opp i går. Ble natt så altfor fort :-(

[Gjest Slettet+5132]

Da har jeg snudd BC547 slik at emitter og kollektor har byttet plass. Nå fungerer det som *#%!# !! Driver lysdiode og rele som juling! Takk for hjelp! Dette ble gull Det er dette som er flott med forum, hjelpsomme folk med peiling

[Nettulf]

Flott det ordnet seg!

Fikk koblet opp en rask krets på jobben i dag med transistor, motstand og et rele.

Med et par ledninger ned i en bøtte med vann, var det ikke vanskelig å få opp mot maks strøm i kollektor/emitter på transistoren. 100mA gikk helt greit uten problem, så er tydelig at det var noe tull med kretsen du hadde ja.

[Gjest Slettet+5132]

Ja som nevt tidlig i tråden var det feil i koblingsskjema. Dette var ikke noe problem sålenge kun lysdioden skulle drivest. Men skjønte egentlig ikke hvordan jeg skulle kble om dette før svaret ble "dummet" ned til mitt nivå Men så over til neste problem om du har lyst https://www.diskusjon.no/index.php?showtopic=1625765

[Andrull]

Hehe, det var ikke værre nei.



Trodde kanskje du hadde prøvd dette allerede. Jaja.



Vil alltids kunne gå litt strøm motsatt vei, men trodde ikke det var høyt nok for å starte dioden.

[Professor Balthazar]

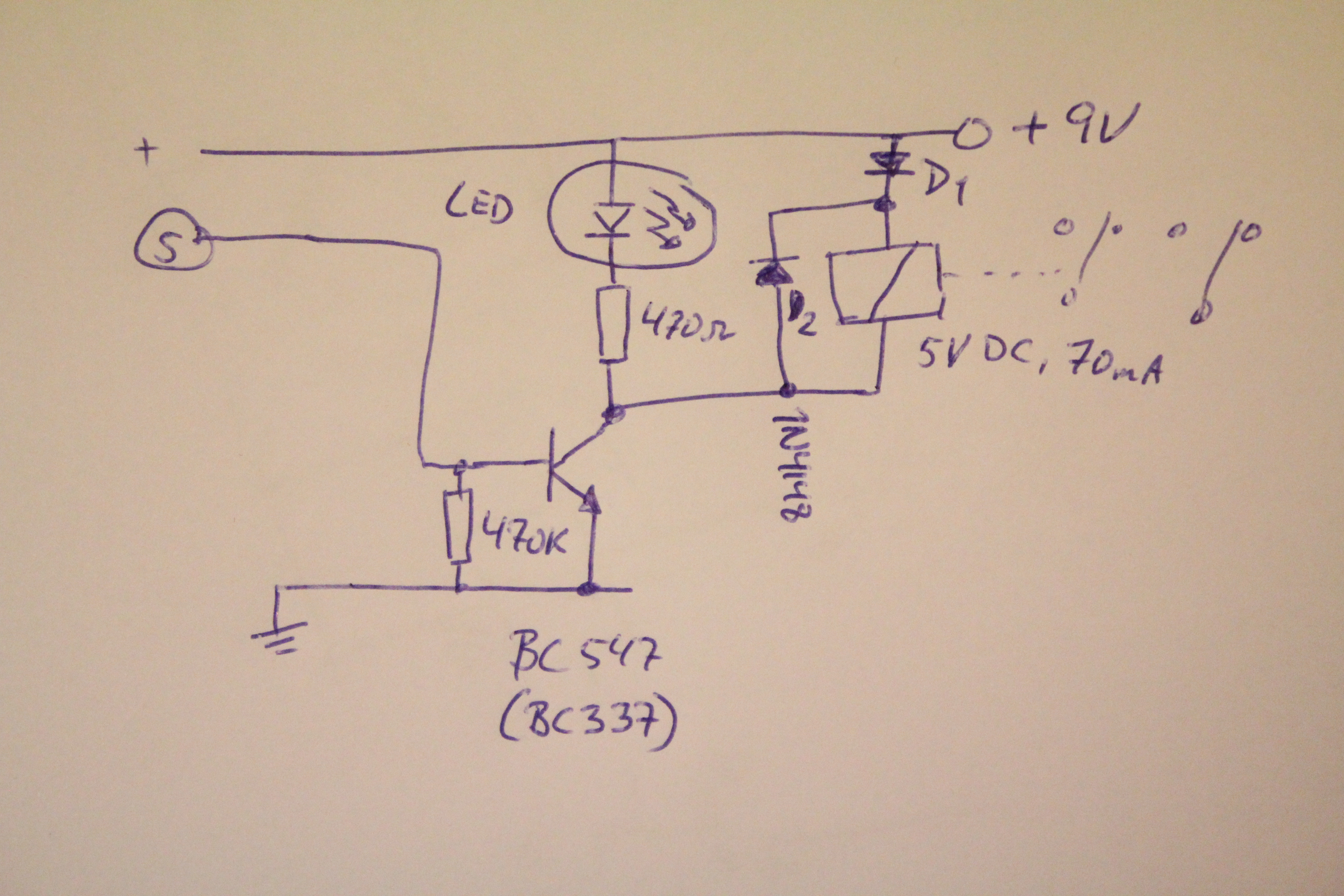

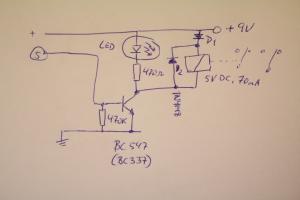

Koblet opp i dag. Med 5V spenning så fungerte det uansett hvilken vei transistoren sto koplet (dog aller best når den sto med Emitter mot jord). Fikk ikke mitt rele (påstemplet 5V, 70mA) til å jobbe før jeg økte spenningen litt. Skjemaet under er testet og fungerer bare lekkert.

Endret 3. september 2014 av 77679857

[Andrull]

D1 vil vel "ta opp" en volt eller to da (få et spenningsfall over seg), samt litt tap over transistoren, så å ha en 2-4V ekstra er nok ikke dumt nei.

[Professor Balthazar]

Hadde ikke liggende noen 3V rele så jeg måtte bruke et på 5V. 5V driftspenning ble litt for lite, 9V fungerte fint, men siden det da blir liggende 8V over relespolen over lenger tid så valgte jeg å sette inn D1 bare for å forlenge levetiden til releet. Ser jo i ettertid at D2 da blir overflødig og kan fjernes uten noen konsekvenser.



PS: Har glemt å tegne inn 33 Ohms resistoren på skissen. Jeg gjorde testen MED denne resistoren.

Endret 3. september 2014 av 77679857

[Gjest Slettet+5132]

Har ikke montert denne sperrediodever relèspolen som du nevner, er den helt nødvendig? hvilke komponeter vil evt ta skade uten? For det ser foreløbi ut til at det fungerer flott uten

[Andrull]

Spoler vil prøve å motvirke en hver endring av natur. Når en spole, som f.eks en motor, relee etc... plutselig mister strømmen ved at kretsen kuttes, så vil den motvirke endringen i strøm ved å øke strømmen (magnetfeltet kollapser), som igjen kan gi en økt spenning, høyere enn spenningsforsyningen, om strømmen ikke kan ledes noe sted. Dioden vil i et slikt tilfelle "kortslutte" spolen (være en liten motstand til spolen) slik at spolen trygt kan lades ut når strømmen taes.



Nå er det ganske lave strømmer og en lite spole vi snakker om, samt en transistor som tåler nærmere 10 ganger forsyningsspenningen, og det er nok ingen fare uten. Men i god elektronikkånd så er det de som slenger med en slik sak av god rutine.



Har sjelden gjort det, men så liker jeg å leve farlig.
