Begynner på VG2 elenergi - kan noen forklare koblinger?


Anbefalte innlegg

Videoannonse
Annonse

Man skal vel ikke helt ta motet fra "noen" før oppstarten av skoleåret. Med litt god jobbing så kan det vel gå bra å ta igjen "saker og ting". Problemet når man ikke helt vet hvordan tingene "henger sammen" det er at man heller ikke helt vet hva man skal spørre om.



Hvordan man "kobler" avhenger jo bittelitt av hva slags fordelingssystem bygningen er koblet opp i mot, TN eller IT, for enkelhetsskyld så forutsetter jeg TN ettersom det er "europastandard" og (kanskje) "mest moderne".



Blå leder skal i henhold til NEK 400:2014 kobles til nøytralleder. (I en TN fordeling.)
Brun kan man koble mot faseleder.

Gul/Grønn vil være jord.



Pil, N og B refererer vel til merkingen i lysbrytere vil jeg tro. Pil ut - Der faseleder går ut i fra bryteren. B - Koblingspunkt som i utgangspunktet ikke er koblet mot noe ("blank"). N - Nøytralleder.



Når man skal bruke to, tre eller fireleder, det kommer jo litt an på hva man skal koble opp.



Foreslår at det legges ut enlinje og flerlinjeskjema for følgende to "små" installasjoner, hvis det er noen som gidder.



1. Kurs med ett lyspunkt pluss en stikkontakt og en enpolt bryter. (For lyspunktet.)

2. Kurs med ett lyspunkt pluss en stikkontakt og en topolt bryter. (For lyspunktet.)

Lenke til kommentar

Man skal vel ikke helt ta motet fra "noen" før oppstarten av skoleåret. Med litt god jobbing så kan det vel gå bra å ta igjen "saker og ting". Problemet når man ikke helt vet hvordan tingene "henger sammen" det er at man heller ikke helt vet hva man skal spørre om.



Hvordan man "kobler" avhenger jo bittelitt av hva slags fordelingssystem bygningen er koblet opp i mot, TN eller IT, for enkelhetsskyld så forutsetter jeg TN ettersom det er "europastandard" og (kanskje) "mest moderne".



Blå leder skal i henhold til NEK 400:2014 kobles til nøytralleder. (I en TN fordeling.)

Brun kan man koble mot faseleder.

Gul/Grønn vil være jord.



*****Tusen takk! Skjønte desverre ikke alt men litt! Kan du fortelle meg litt mer om "faseleder" hvordan jeg skal koble ditt og datt... (hva som liksom er regelen for det og det osv..sliter spessielt med når jeg driver å kobler i en koblingsboks... med tanke på BARE sånne koblingsbretter, vi driver å kobler på skolen



Pil, N og B refererer vel til merkingen i lysbrytere vil jeg tro. Pil ut - Der faseleder går ut i fra bryteren. B - Koblingspunkt som i utgangspunktet ikke er koblet mot noe ("blank"). N - Nøytralleder.



Når man skal bruke to, tre eller fireleder, det kommer jo litt an på hva man skal koble opp.



Foreslår at det legges ut enlinje og flerlinjeskjema for følgende to "små" installasjoner, hvis det er noen som gidder.



1. Kurs med ett lyspunkt pluss en stikkontakt og en enpolt bryter. (For lyspunktet.)

2. Kurs med ett lyspunkt pluss en stikkontakt og en topolt bryter. (For lyspunktet.)

Endret av pål hermanrud
Lenke til kommentar

Googlet litt og fant noe på NDLA. Ikke så veldig bra tegning, men dog noen.



Enpolt bryter med en stikkontakt:

http://ndla.no/en/node/12272



Her har vi det "innvendige koblingsskemaet" for en enpolt bryter:

http://www.elko.no/getfile.php/produkter/doc/1/1/5892/Kobl5892.gif



Og topolt bryter:

http://ndla.no/en/node/12275



Koblingsskema for 2 polt bryter:

http://www.elko.no/getfile.php/produkter/doc/1/1/3728/Kobl3728.gif



Hvis man ser på den første tegningen så er N leder (hvis det er TN system) koblet mot B i bryteren.



Hvis det hadde vært IT system så ville det ha blitt lederne L1 og L2 i stedtet for L og N.



Her har vi en beskrivelse av de fordelingssystemene vi har. TN kan gi 400V eller 230V. IT og TT (som er lite brukt) kan bare gi 230V.



http://elektrofag.files.wordpress.com/2014/01/fordelingssystemer.pdf



Det er ellers bare å spørre videre ..

Endret av arne22
Lenke til kommentar

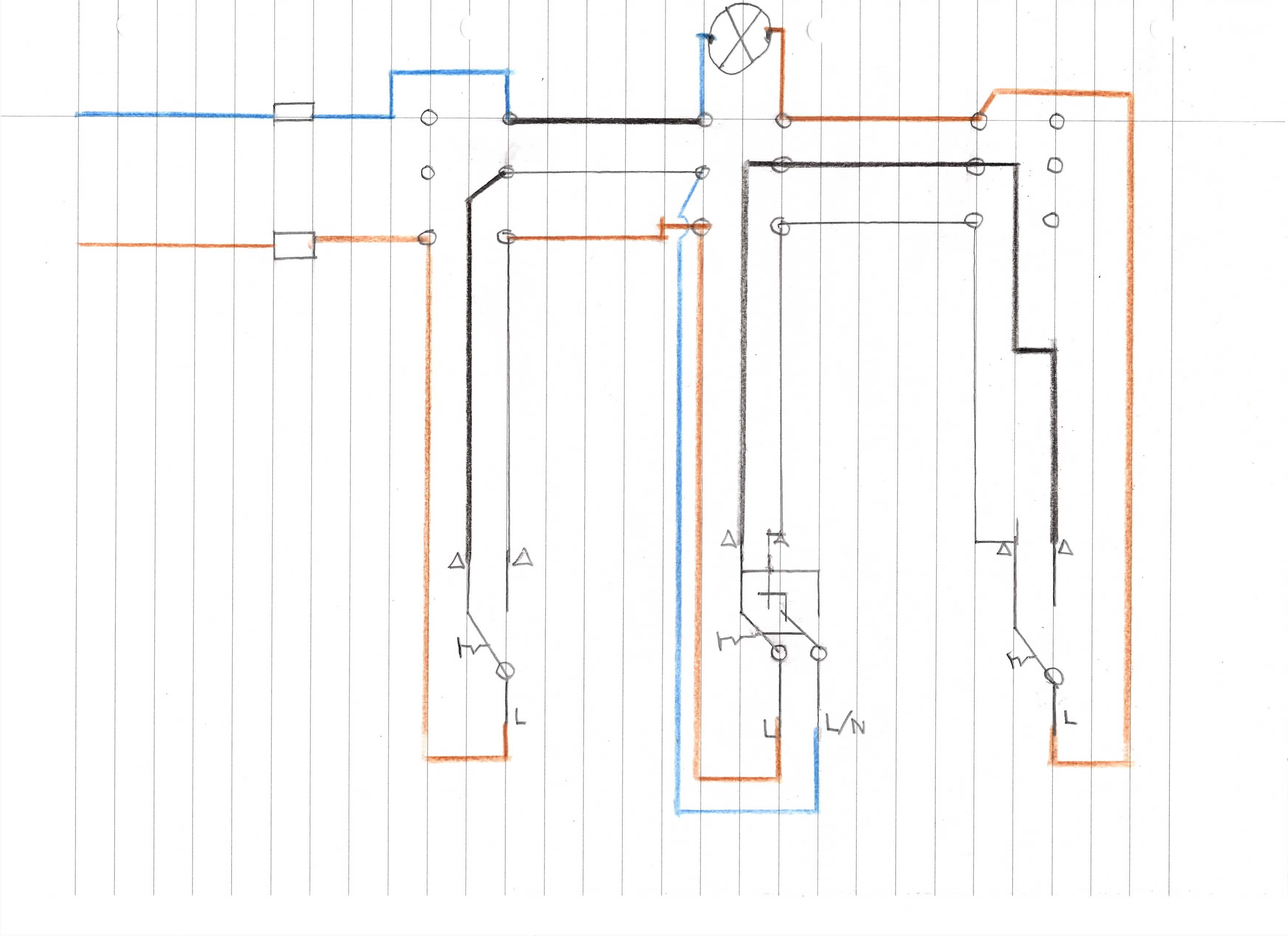

Raske fargeregler kan være at blå aldri skal brytes, brun skal brytes. Det er også greit å bruke svart ut i fra bryter og til lampe for å holde orden. Evt. Hvis det er snakk om kronevender så er brun tilførsel (L) og svart og hvit går fra pil til hver sin lampe.

Endret av anonympappkasse
Lenke til kommentar

Raske fargeregler kan være at blå aldri skal brytes, brun skal brytes. Det er også greit å bruke svart ut i fra bryter og til lampe for å holde orden. Evt. Hvis det er snakk om kronevender så er brun tilførsel (L) og svart og hvit går fra pil til hver sin lampe.



Hvis man skal bruke en topolt bryter, for eksempel til bad, så kommer man vel ikke utenom å bryter også blå/nøytralleder ?



http://www.dsb.no/Global/Publikasjoner/Andre/Elsikkerhet/71_Presisering%20Elsikkerhet_71.pdf (Litt gammel, men fortsatt riktig tror jeg.)



Ellers så stememr det vel..

Endret av arne22
Lenke til kommentar





Raske fargeregler kan være at blå aldri skal brytes, brun skal brytes. Det er også greit å bruke svart ut i fra bryter og til lampe for å holde orden. Evt. Hvis det er snakk om kronevender så er brun tilførsel (L) og svart og hvit går fra pil til hver sin lampe.

Hvis man skal bruke en topolt bryter, for eksempel til bad, så kommer man vel ikke utenom å bryter også blå/nøytralleder ?



http://www.dsb.no/Global/Publikasjoner/Andre/Elsikkerhet/71_Presisering%20Elsikkerhet_71.pdf (Litt gammel, men fortsatt riktig tror jeg.)



Ellers så stememr det vel..

Heh! Joa! Samme gjelder hvis du må hente strøm til lampen fra lampepunktet :) med påveggs 2leder
