Hjelp til sikringkarakteristikk!

[winmedi]

hei, er det noen her som kan sikringkarakteristikk. Utregning osv? La til et bilde under

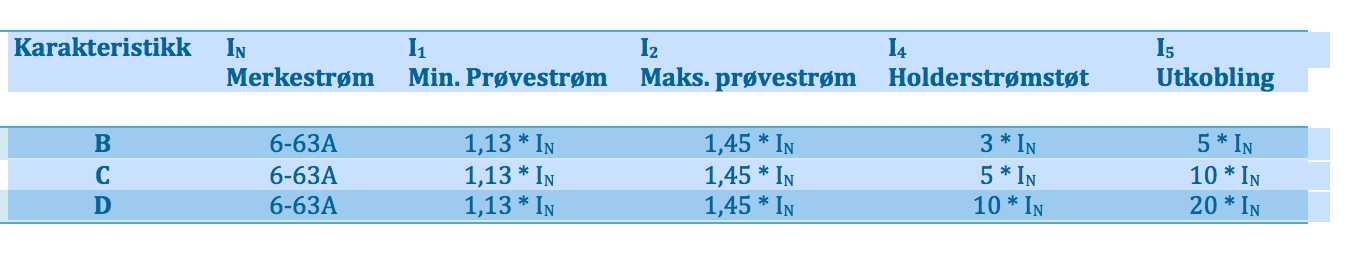

UTLØSE GRENSER FOR AUTOMATSIKRING









I_N: Sikringens merkestrøm

I₁: Den strømmen automaten garantert ikke løser ut på i løpet av en time.

I₂: Den strømmen automaten garantert løser ut på i løpet av 1 time.

I₄: Den strømmen automaten garantert ikke løser ut på i det magnetiske området.

I₅: Den strømmen automaten garantert løser ut på det magnetiske området.







Om en oppgave er slik...



Du har 15A som merkestrøm og sikringen er B karakteristikk. Sikringen blir belastet 20A. Når slår sikringen ut?



Når vet jeg hva jeg skal gange med, av i1,i2,i4 og i5?





Noen som kan hjelpe?

Endret 22. mai 2014 av winmedi

[arne22]

Sikringene slår ikke ut ved et bestemt tidspunkt eller ett bestemt antall ampere, det avhenger av flere faktorer, bla omgivelsestemperaturen.



Man må forsøke å tenke litt og forstå prinsippene.



Hvis man belaster en 15A sikring med 20A, hvor stor overlast er egentlig dette ? Er man innenfor sikringens termiske eller magnetiske område ?



Den som skal lære noe bør forsøke å tenke litt og foreslå et svar selv.

[winmedi]

Man er jo innenfor det termiske....

[Bozzeye]

Du må lese av karakteristikken for det aktuelle vernet for å finne ut når vernet løser ut ved en gitt strøm.

[arne22]

Det er sant at det er en fordel å ha karakterestikken tilgjengelig, men man kommer også et godt stykke på vei med de tallene som er oppgitt.



Man er innenfor området for det termiske vernet, helt rett, men ..



Hvor mange prosent overstrøm har vi når en 15A sikring slipper gjennom 20A ?



Hvilke grenser er det som er oppgitt for det termiske vernt, og hva betyr de ?



Noen forslag ?
