Automatisering VG3 ( AUT4002) Eksamen

[Mr1991]

så med andre ord når det står " Er nivået slik det skal være så slipper begge ventilene luft rett igjennom" så er det et nivå ved 12mA?

[FIS]

Det stemmer, da er nivået verken for lavt eller for høyt og begge er åpen for en gjevn gjennomstrømning.

[thecrazysheep]

Noen som har tenkt på PLS med regulatorfunksjon? Hvordan en evt. Oppkobling av dette vil se ut sånn ca?

[Mr1991]

Jeg har tenkt på en siemens s7-300 med analoge inn og utgangskort.

[FIS]

Du må i alle fall ha en PLS som støtter en analog modul, evt. har en integrert.

Eneste typen jeg har brukt er MAD11.

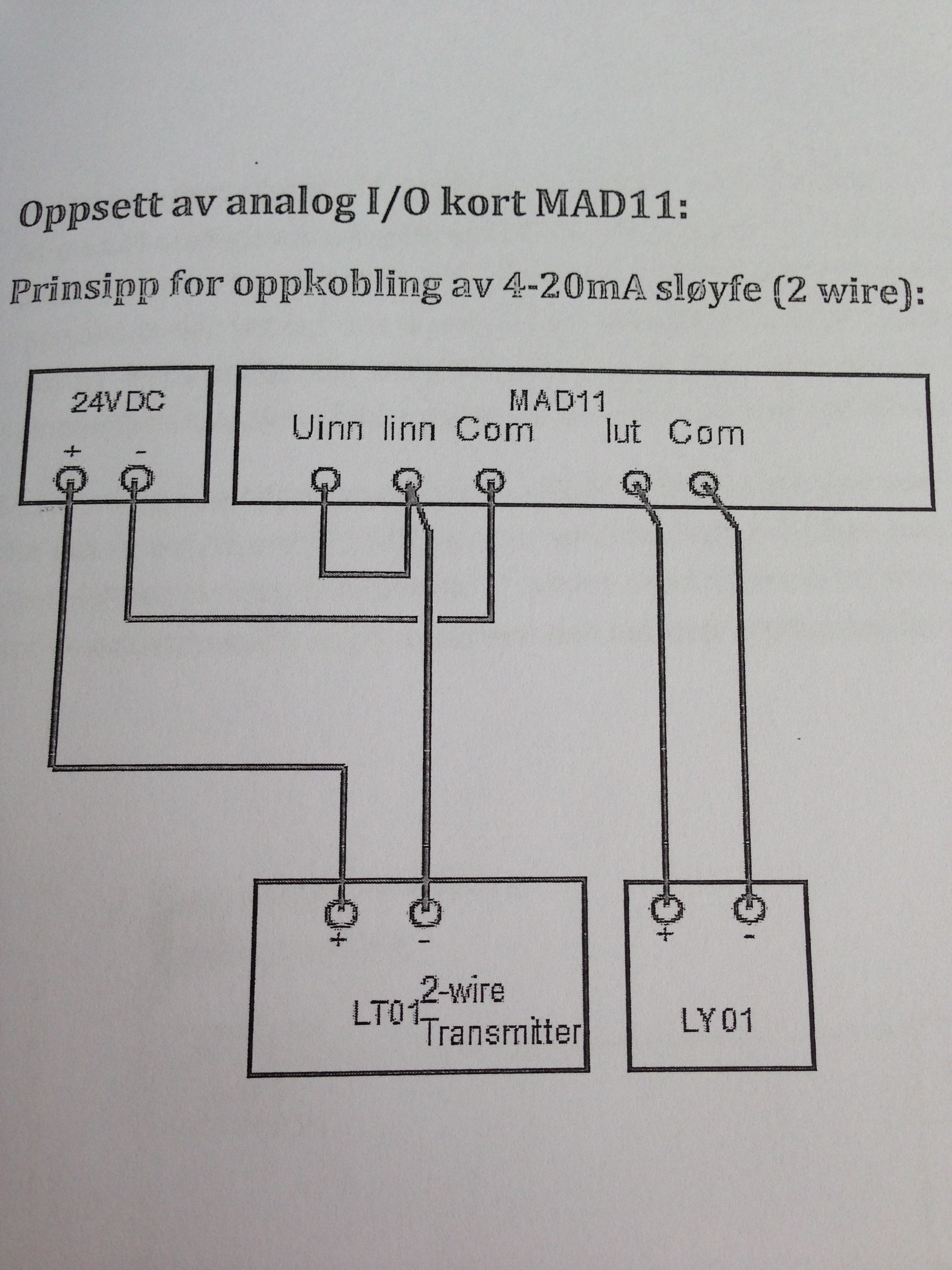

Oppkobling skal bli som på vedlagt bilde.

[Mr1991]

Når det står samt en pls med regulatorfunksjon så må vi vel ta en som har både inn og utganger?

[Kaken95]

,

Endret 27. mai 2014 av Kaken95

[GreenRay]

Når det står samt en pls med regulatorfunksjon så må vi vel ta en som har både inn og utganger?



Stemmer. Du trenger en PLS med analog inn og utganger

[FIS]

Regner med at PLS-en må kunne gi et analogt signal og ikke bare motta, så svaret blir ja.

Kraken er korrekt, å anvende det er vanskelig, men jeg tror ikke vi trenger det men kanskje å forklare litt.

[thecrazysheep]

Må vel vise oppkoblingen av PLSen man velger med eksempelvis QT koblet til en analog inngang og QR koblet til en analog utgang? Også eventuelt forklare under hvilken PLS du har brukt og at den har innebygget regulatorfunksjon. Tenker nå jeg

[GreenRay]

Må vel vise oppkoblingen av PLSen man velger med eksempelvis QT koblet til en analog inngang og QR koblet til en analog utgang? Også eventuelt forklare under hvilken PLS du har brukt og at den har innebygget regulatorfunksjon. Tenker nå jeg



En mulighet er å benytte seg av en skjermbasert pls (/eller ekstern skjerm) som du benytter som QR. Altså du viser grafer på skjermen og lagrer informasjonen på PLSen/minnekort.



Når det kommer til PLS program, så trenger man kun å skrive et generelt program. Mener det holder å tegne en blokk med alle parameteren til PID og en scale blokk på inn og utgang.

[FIS]

Må nok vise oppkobling ja, men jeg er ganske sikker på at QR heller skal lese av signalet fra QT og være seriekoblet før inngangen og ikke tilkobles utgangen. Men skal du bygge om til PLS ved sløyfe 30 må du ha 2 analoge utganger siden det er 2 ventiler. Mad11 har 2 innganger og 1 utgang, så da må man nok ha moduler.

[haugee]

Noken som har peiling på ka pH regulator ein kan bruke og kor eg kan finne dokumentasjon om den?

[thecrazysheep]

Er jo egentlig bare en ventil på sløyfe 30, men om det skal ombygges til forholdsregulering blir det vel noe annet ja..

Vi fikk instruert av læreren våres at vi kan sette QR på en analog utgang. Samt er det nok mulig med skjermbasert løsning og, men vi har ikke vært så mye borti dette enda..



Jeg har tenkt og bruke Siemens S7-1200 PLS da jeg er mest kjent med denne

[haugee]

Eg og bruker Siemens S7-1200

[thecrazysheep]

Eg og bruker Siemens S7-1200

Har du tenkt og tegne oppkoblingen mellom QT og QR i serie da eller QR på utgang og QT på inngang?

[GreenRay]

Jeg tenker også å kjøre på med s7-1200, med en analogblokk (Inn og utganger)



Har sett på tidligere eksamensoppgaver at PLSen ofte skal kobles opp mot et nettverk. Derfor tenker jeg å slenge inn en av siemens sine Switcher og koble pls og skjerm til den (via profibus) for så å koble meg til det sentrale nettverket via profibus.



Har jobbet en del med s7-1200 i nettverk og med skjerm, så for meg er dette den enkleste løsningen.

[haugee]

Eg har ikkje så veldig mykje peiling på dette, derfor eg fant denne siden. Skal lese litt meir om denne pls typen. Men visst du har noken gode tips så tar eg godt i mot noken. Er også på leit etter pH regulator. Har funnet Level transmitter.

[jack12345]

Det blir helt sikkert vedlikehold på PH-element som det var på tidligere eksamen! Samt oppkobling og "ombygging" til avlesning i sentralt kontrollrom.

[Mr1991]

bruker du ta-portal eller simatic?
